Tipp
Um auf alle Funktionen zugreifen zu können, müssen Sie möglicherweise aktualisieren Circuit Rhythm auf die neuste Firmware-Version. Components informiert Sie darüber, ob das angeschlossene Gerät auf dem neuesten Stand ist und, falls nicht, Components kann die Firmware des Geräts auf die neueste Version aktualisieren.
Setup-Ansicht ermöglicht die Einstellung globaler Geräteeinstellungen: Dazu gehören die MIDI-Kanalzuweisung, die MIDI-E/A-Konfiguration, die Auswahl der Taktquelle, die externe Taktrate und die Helligkeitseinstellung. Die Eingabe erfolgt durch Gedrückthalten der Umschalttaste und Drücken von Speichern. und durch Drücken von verlassen
Spielen
.

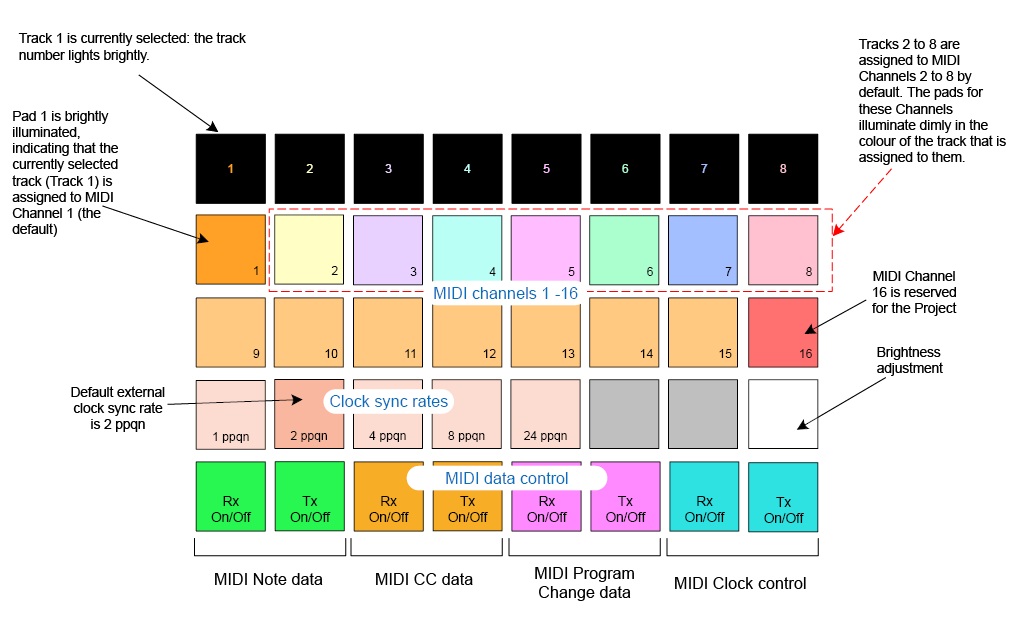

Öffnung Setup-Ansicht erzeugt die unten dargestellte Anzeige:
Pad 24 (weiß beleuchtet) steuert die Helligkeit der Grid-Pads. Die Standardeinstellung ist volle Helligkeit, aber durch Drücken von Pad 24 werden sie um etwa 50 % gedimmt. Dies kann von Vorteil sein, wenn Sie Circuit Rhythm über den internen Akku. Bei schwacher Umgebungsbeleuchtung können Sie auch mit reduzierter Helligkeit arbeiten.
Die Helligkeitseinstellung wird gespeichert, wenn Circuit Rhythm ist ausgeschaltet.
Die werkseitig voreingestellten MIDI-Kanäle sind wie folgt:
Sie können den MIDI-Kanal ändern, den jede Spur verwendet in Setup-AnsichtJede Spur kann auf einen der MIDI-Kanäle 1 bis 15 eingestellt werden. Kanal 16 ist für das Projekt reserviert.
Um den MIDI-Kanal zu ändern, der von einem Track verwendet wird, drücken Sie die Track-Auswahltaste oder die gewünschte Spur. Die oberen beiden Pad-Reihen in der Setup-Ansicht repräsentieren die MIDI-Kanäle 1–16. Drücken Sie das Pad für den gewünschten MIDI-Kanal.
Wichtig
Die Grafik auf Setup-Ansicht illustriert die Anzeige bei ausgewählter Spur 1 und zeigt die Standardzuweisungen der MIDI-Kanäle: Die Farben der Pads für die nicht verwendeten MIDI-Kanäle sind orange (die Farbe von Spur 1), sie orientieren sich jedoch an der Farbe der aktuell ausgewählten Spur. Die Pads der MIDI-Kanäle 2 bis 8 leuchten schwach in der Farbe der ihnen zugewiesenen Spur: Im Beispiel handelt es sich hierbei um die Standardzuweisungen.
Wie bei allen Setup-Ansicht Änderungen, drücken Sie Spielen , um Ihre Änderungen zu speichern und zu beenden Setup-Ansicht.
Circuit Rhythm kann MIDI-Daten sowohl über das USB Hafen und die MIDI-Eingang/Ausgang/Durchgang Steckdosen
.
Setup-Ansicht können Sie entscheiden, wie Sie möchten Circuit Rhythm um mit anderen MIDI-Geräten unabhängig voneinander für vier MIDI-Datenkategorien zu arbeiten: Note, CC (Control Change), Program Change (PGM) und MIDI Clock. Dies gewährleistet ein hohes Maß an Flexibilität bei der Circuit Rhythm lässt sich in den Rest Ihres Systems integrieren.
MIDI Rx (Empfangen) und Tx (Senden) können für jede Datenkategorie unabhängig voneinander aktiviert werden. Die Pads 25 bis 32 sind wie in der Tabelle dargestellt als vier Tastenpaare angeordnet:
|
Unterlage |
Funktion |
Farbe |
|---|---|---|
|
25 |
MIDI Note Rx ein/aus |
Grün |
|
26 |
MIDI-Notenübertragung ein/aus |
|
|
27 |
MIDI CC Rx ein/aus |
Orange |
|
28 |
MIDI CC Tx ein/aus |
|
|
29 |
MIDI-Programmwechsel-Empfang ein/aus |
Lila |
|
30 |
MIDI Program Change Tx ein/aus |
|
|
31 |
MIDI Clock Rx ein/aus |
Hellblau |
|
32 |
MIDI Clock Tx ein/aus |
Standardmäßig sind sowohl MIDI Rx als auch MIDI Tx für alle Datenkategorien aktiviert (Tasten leuchten hell).
Wenn Clock Rx ausgeschaltet ist, befindet sich die Uhr im internen Modus und Circuit RhythmDie BPM von wird nur durch die interne Tempo-Clock bestimmt. Externe Clocks werden ignoriert. Wenn Clock Rx eingeschaltet ist, Circuit Rhythm befindet sich im AUTO-Modus und der BPM wird durch eine extern angelegte MIDI-Clock entweder am MIDI-Eingang oder die USB-Anschlüsse, wenn ein gültiger verwendet wird; wenn dies nicht der Fall ist, Circuit Rhythm schaltet automatisch auf die interne Uhr um.
Wenn Clock Tx eingeschaltet ist, Circuit Rhythm ist der Taktgeber und sein Takt – unabhängig von der Quelle – steht als MIDI-Clock auf dem USB-Anschluss auf der Rückseite zur Verfügung und MIDI-Ausgang Wenn Sie Clock Tx auf OFF setzen, werden keine Taktdaten übertragen.
Siehe auch „Externe Uhr“ auf Externe Uhr.
Circuit Rhythm gibt einen kontinuierlichen analogen Takt von der Rückseite aus Aussynchronisieren Anschluss bei einer Amplitude von 5 V. Die Frequenz dieses Taktgebers hängt vom Tempotaktgeber (intern oder extern) ab. Die Ausgabetaktrate wird mit den ersten fünf Tasten in der dritten Reihe des Rasters (Pad Nr. 17–21) eingestellt. Sie können die Rate durch Drücken des entsprechenden Pads zwischen 1, 2, 4, 8 oder 24 ppqn (Pulse per Quarter Note) wählen. Der Standardwert ist 2 ppqn. Die folgende Tabelle fasst die Einstellungen zusammen:
|
Unterlage |
Analoge Taktrate |
|---|---|
|
17 |
1 ppqn |
|
18 |
2 Personen |
|
19 |
4 Personen pro Nacht |
|
20 |
8 Personen pro Nacht |
|
21 |
24 Personen pro Nacht |
Beachten Sie, dass Swing (wenn auf einen anderen Wert als 50 % eingestellt) nicht auf den analogen Taktausgang angewendet wird.
Sticky Shift ist eine Zugänglichkeitsfunktion, die es ermöglicht, Schicht Taste, die als Umschalter statt als Momentansteuerung fungiert. Um Sticky Shift zu aktivieren, drücken Sie Schicht In Setup-Ansicht so dass es hellgrün leuchtet. Um die Funktion zu deaktivieren, drücken Sie Schicht erneut, sodass es schwach rot leuchtet.
Einige zusätzliche Einstellungen können in Erweiterte Setup-Ansicht. um zur erweiterten Setup-Ansicht zu gelangen, halten Schicht während der Stromversorgung des Circuit Rhythm an. Zum Beenden drücken Sie Play .
Das 8 x 4 Raster ist nicht beleuchtet in Erweiterte Setup-Ansicht; Anpassungen werden über verschiedene andere Schaltflächen vorgenommen.
Das Easy Start Tool kann deaktiviert werden in Erweiterte Setup-Ansicht wenn Sie nicht möchten Circuit Rhythm damit es beim Anschluss an einen Computer als Massenspeichergerät angezeigt wird.
Um das Easy Start Tool ein-/auszuschalten, drücken Sie die Notiz Taste . Wenn Notiz leuchtet hellgrün, ist es aktiviert, wenn Notiz leuchtet schwach rot, es ist deaktiviert.
Sie können das Verhalten des MIDI Thru Port auf Circuit Rhythm In Erweiterte Setup-Ansicht. Der Hafen kann als regulärer MIDI Thru Port (dies ist die Standardeinstellung) oder um die Ausgabe des MIDI-Ausgang Dies ist nützlich, wenn Sie zwei Hardwaregeräte steuern möchten, die selbst keine MIDI-Thru-Anschlüsse haben.
Verwenden Sie die Duplikat Taste um das Verhalten einzustellen. Wenn Duplikat leuchtet hellgrün, die MIDI Thru Der Port fungiert als zweiter MIDI-Ausgang. Leuchtet er schwach rot, ist ein Hardware-Thru-Schalter aktiviert und der Port fungiert als normaler MIDI-Thru.
Circuit Rhythm Enthält einen Master-Kompressor, der auf alle Audioausgänge des Geräts angewendet wird. Er kann durch Drücken von aktiviert oder deaktiviert werden Effekte während in Erweiterte Setup-AnsichtWenn der Kompressor aktiviert ist, Effekte Die Taste leuchtet hellgrün und im Raster wird kurz „CMP“ angezeigt. Wenn die Funktion deaktiviert ist, leuchtet die FX-Taste schwach rot.
Mit der Funktion „Speichersperre“ können Sie die Speicherfunktion vorübergehend deaktivieren. Dies ist nützlich, wenn Sie ein Live-Set auf Ihrem Circuit Rhythmund Sie möchten nicht riskieren, versehentlich wichtige Projekte zu überschreiben. Um die Speichersperre zu aktivieren, halten Sie beide Schicht Und Speichern beim Einschalten des Geräts heruntergefahren. Während die Speichersperre aktiviert ist, Speichern Die Taste leuchtet immer nicht.
Der Save Lock-Status bleibt bei nachfolgenden Einschaltvorgängen erhalten. Das Deaktivieren erfolgt auf die gleiche Weise wie das Aktivieren: Schalten Sie das Gerät ein, während Sie gedrückt halten. Schicht Und Speichern.
Standardmäßig ist die Speichersperre deaktiviert, sodass Projekte beliebig gespeichert und überschrieben werden können.
Circuit Rhythm lädt beim Einschalten das zuletzt verwendete Projekt. Es ist möglich, dass ein Projekt beschädigt wurde, wenn die Stromversorgung während des Speicherns unterbrochen wurde. Dies könnte bedeuten, dass Circuit Rhythm endet beim Einschalten in einem anomalen Zustand.
Obwohl dies unwahrscheinlich ist, haben wir eine Methode zum Drehen hinzugefügt Circuit Rhythm ein und zwingt es stattdessen, ein leeres Projekt zu laden. Halten Sie dazu beide Schicht Und Klar beim Drehen Circuit Rhythm An.
Sollten Projekte beschädigt werden, können sie jederzeit gelöscht werden, indem Sie das Projekt löschen (siehe Clearing-Projekte).
Circuit Rhythm wurde entwickelt, um auf externe MIDI-Daten auf verschiedene Weise zu reagieren. MIDI-Meldungen wie Note On/Note Off, Program Change (PGM) und Continuous Controller (CC) werden alle erkannt.
Ausführliche Informationen zu den MIDI-Einstellungen und -Parametern finden Sie in einem separaten Dokument: Circuit Rhythm Referenzhandbuch für Programmierer, die heruntergeladen werden kann von novationmusic.com/downloads.
Im Falle eines Problems mit Ihrem Circuit Rhythm, kann es notwendig sein, den Bootloader-Modus zu aktivieren. Dies ist ein „Engineering-Modus“, in dem alle normalen Gerätefunktionen deaktiviert sind. Verwenden Sie den Bootloader-Modus nicht ohne entsprechende Anweisungen vom technischen Support von Novation.
Im Bootloader-Modus können Sie die Version der aktuell installierten Firmware überprüfen und die Firmware (und Werkspatches) aktualisieren, falls das oben beschriebene Firmware-Update-Verfahren aus irgendeinem Grund nicht richtig funktioniert.
So rufen Sie den Bootloader-Modus auf:

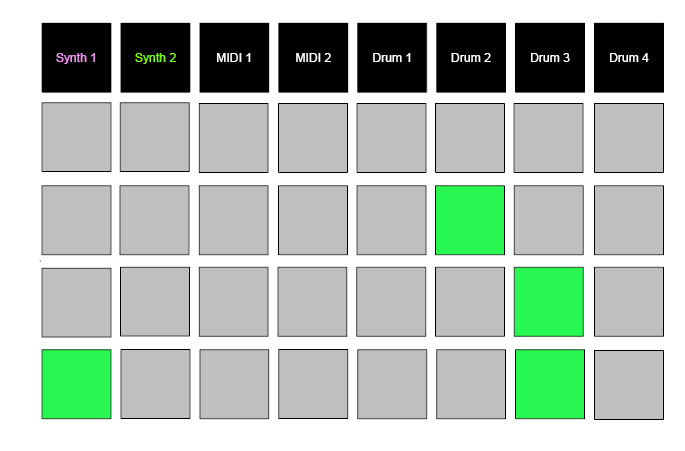

Circuit Rhythm befindet sich jetzt im Bootloader-Modus und die Rasteranzeige zeigt eine Auswahl grün leuchtender Pads an (die von der unten gezeigten abweichen können):
Track-Schaltflächen 1 Und 2 leuchten; wenn Sie eine dieser Tasten auswählen, wird ein Muster leuchtender Pads angezeigt; das Muster stellt die Versionsnummern der drei Firmware-Elemente in Binärform dar. Im Problemfall müssen Sie diese Muster möglicherweise dem technischen Support von Novation beschreiben.
Der Bootloader-Modus lässt sich am einfachsten durch Drücken der Spielen Taste. Circuit Rhythm wird dann in den normalen Betriebszustand neu gestartet.
Soweit möglich, messen wir alle Leistungsdaten gemäß AES17 .
Sie können die meisten Line-Pegel-Quellen an die Eingänge von Circuit Rhythm, und die Line-Ausgänge mit den meisten Line-Eingängen. Falls Sie Spezifikationen benötigen, finden Sie diese in den folgenden Tabellen:
|
Eingänge |
|
|---|---|
|
Eingangsimpedanz |
22 kΩ |
|
Maximaler Eingangspegel mit Dämpfungsglied (Pad) An |
-2 dBu +10 dBu |
|
Ausgänge |
|
|---|---|
|
Maximaler Ausgangspegel |
-9.57dBu |
