Circuit Rhythm Hardwareübersicht

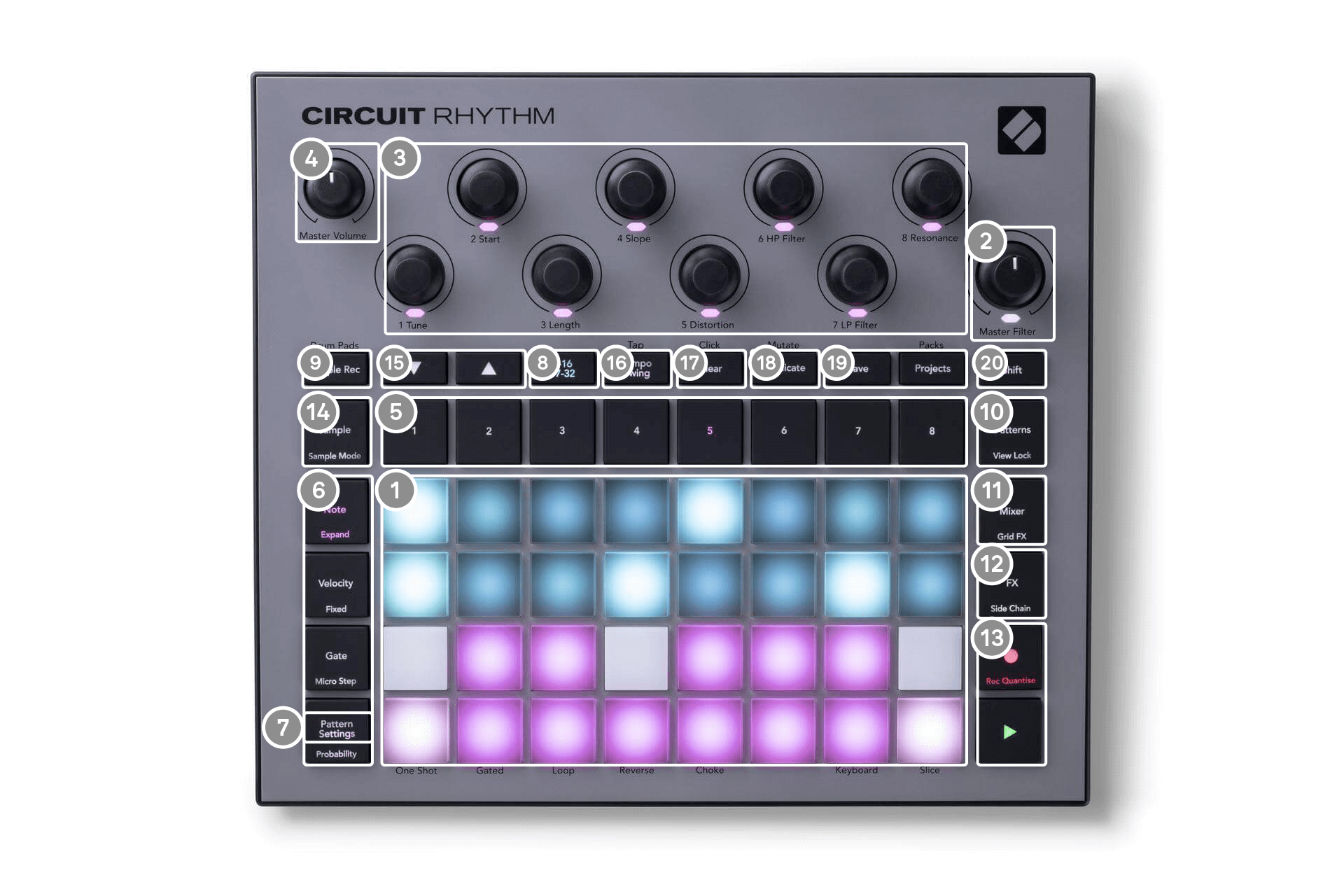

32-Pad-Spielraster – eine 4 × 8-Matrix aus RGB-Pads. Je nach gewählter Ansicht kann das Raster in logische Bereiche mit unterschiedlichen Funktionen aufgeteilt werden.

Masterfilter – Drehregler mit Mittelrastung und RGB-LED: Steuert die Filterfrequenz des gesamten Mixes, wie bei einem analogen Synthesizer. Er ist immer aktiv.

Makrosteuerungen 1 Zu 8 – acht multifunktionale Drehgeber mit zugehörigen RGB-LEDs. Die Verfügbarkeit und Funktion dieser Bedienelemente variiert je nach Circuit RhythmDie verschiedenen Ansichten: Die Legenden der Bedienfelder beschreiben jedoch die Funktionen der Encoder, wenn sie in Beispielansicht, Notizansichtoder jede andere spurfokussierte Ansicht. Die Bewegung der Makro-Steuerelemente während der Performance kann aufgezeichnet und wiedergegeben werden.

Gesamtlautstärke – Steuert den Gesamtpegel von Circuit RhythmAudioausgänge von.

Die meisten der übrigen Tasten wählen das 32-Pad-Raster aus, um eine bestimmte Sicht. Jede Sicht Bietet Informationen und Steuerung zu einem bestimmten Aspekt einer bestimmten Spur, Muster- oder Tonauswahl, Zeitanpassungen usw. Beachten Sie auch, dass mehrere Schaltflächen über eine zusätzliche „Umschalt“-Funktion verfügen, die auf (oder über) der Schaltfläche durch eine Legende in kleinerer Schriftart angezeigt wird.

Viele Schaltflächen - darunter • Aufzeichnen - verfügen über einen Moment- (langer Druck) und einen Rastmodus (kurzer Druck). Ein langer Druck zeigt die Ansicht der jeweiligen Taste vorübergehend an, jedoch nur, solange die Taste gedrückt gehalten wird. Nach dem Loslassen wird die Ansicht wieder in die vorherige Ansicht zurückversetzt. Ein kurzer Druck auf eine Taste schaltet die Rasteransicht auf die in der Taste programmierte Ansicht um.

Der Aufzeichnen Die Schaltfläche ist ein Sonderfall, da sie keine alternative Rasteranzeige aufruft, ihre momentane Aktion jedoch ein schnelles Ein- und Aussteigen aus dem Aufnahmemodus ermöglicht.

Track-Schaltflächen: Tracks 1 Zu 8 – ein Antippen ändert die Rasteranzeige zu Beispielansicht für diesen Titel; durch Drücken wird vorübergehend die Beispielansicht für diesen Titel angezeigt, aber beim Loslassen der Taste wird das Raster auf die Ansicht und den Titel zurückgesetzt, die beim Drücken sichtbar waren.

Schrittschaltflächen: Notiz, Geschwindigkeit, Tor und Wahrscheinlichkeit – diese schalten das Netz auf weitere Ansichten, und ermöglicht das individuelle Eingeben, Löschen oder Ändern der Parameter jedes Schritts des Patterns für die aktuell ausgewählte Spur. Beachten Sie, dass Wahrscheinlichkeit ist die Shift-Funktion des Mustereinstellungen Knopf und das Mikroschritt ist die Shift-Funktion des Tor Taste.

Mustereinstellungen – schaltet das Netz auf eine Sicht Damit können Sie die Musterlänge, die Wiedergabegeschwindigkeit und die Richtung für den aktuell ausgewählten Titel anpassen.

Schritt Seite (1-16/17-32) – wählt aus, ob das Pattern für die aktuell ausgewählte Spur 16 oder 32 Schritte lang ist. Bei Auswahl eines 32-Schritt-Patterns ändert sich die Farbe der Schaltflächenbeschriftung während der Sequenzausführung, um anzuzeigen, welche „Hälfte“ der Sequenz im Raster aktuell angezeigt wird. Sie können für jede Spur ein 16- oder 32-Schritt-Pattern wählen.

Beispielaufnahme – öffnet Beispiel einer Datensatzansicht: Diese Ansicht kann verwendet werden, um neue Samples aufzunehmen, Circuit Rhythm über die Audioeingänge oder vom internen Mix.

Muster – öffnet Musteransicht: Ermöglicht das Speichern mehrerer Muster für jede Spur und das Zusammenfügen dieser zu einer Musterkette.

Mischer – ermöglicht die Mixeransicht, wo Sie die einzelnen Spuren der Sequenz stummschalten oder deren Pegel anpassen und jede Spur über das Stereobild schwenken können.

Effekte – öffnet die FX-Ansicht; ermöglicht Ihnen, jeder Spur einzeln Hall- und Verzögerungseffekte hinzuzufügen.

Record und ▶ Play – diese beiden Buttons starten und stoppen die Sequenz (Spielen)und wechseln Sie in den Aufnahmemodus (Aufzeichnen)Im Wiedergabemodus ist alles zu hören, was Sie auf dem Raster spielen. Im Aufnahmemodus ist alles zu hören, was Sie spielen, und wird der Sequenz hinzugefügt.

Probe – öffnet die Beispielansicht für den aktuell ausgewählten Titel. Jeder Titel kann aus 128 Samples auswählen, die auf acht Seiten mit je 16 Samples in den beiden unteren Rasterzeilen angeordnet sind.

▼ und ▲ - diese beiden Tasten haben unterschiedliche Funktionen (und Farben), abhängig von der aktuell ausgewählten Sicht, zB in Tastaturnotenansicht Sie ermöglichen die Tonhöhe der Tastatur-Pads um eine bis fünf Oktaven nach oben oder unten zu verschieben. In Beispielansicht, Sie scrollen durch die acht Seiten mit Beispielen.

Tempo Und Swing – Tempo ermöglicht Ihnen, das BPM (Tempo) der Sequenz mithilfe der Makrosteuerung 1 einzustellen; Swing Ändert das Timing zwischen den Schritten, um das „Feeling“ eines Musters zu verändern. Zur Anpassung wird Makro 2 verwendet. In diesem Modus passt Makro 5 den Pegel der Klickspur an.

Klar – ermöglicht das Löschen einzelner Sequenzschritte, Patterns, Projekte, Samples oder gespeicherter Makro-Steuerbewegungen.

Duplikat – funktioniert wie eine Kopier- und Einfügefunktion für Muster und einzelne Schritte.

Speichern Und Projekte – ermöglicht Ihnen, Ihr aktuelles Projekt zu speichern und ein zuvor gespeichertes zu öffnen.

Schicht – Einige der Tasten haben eine „zweite Funktion“, die durch Gedrückthalten der Schicht Taste, während Sie die entsprechende Taste drücken. Es ist auch möglich, die Schicht Die Aktion der Schaltfläche als Umschaltfunktion; dies geschieht in Setup-Ansicht (sehen Setup-Ansicht). In diesem Fall wird durch einmaliges Drücken die zweite Funktion aktiviert und verriegelt, durch ein zweites Drücken wird sie deaktiviert.

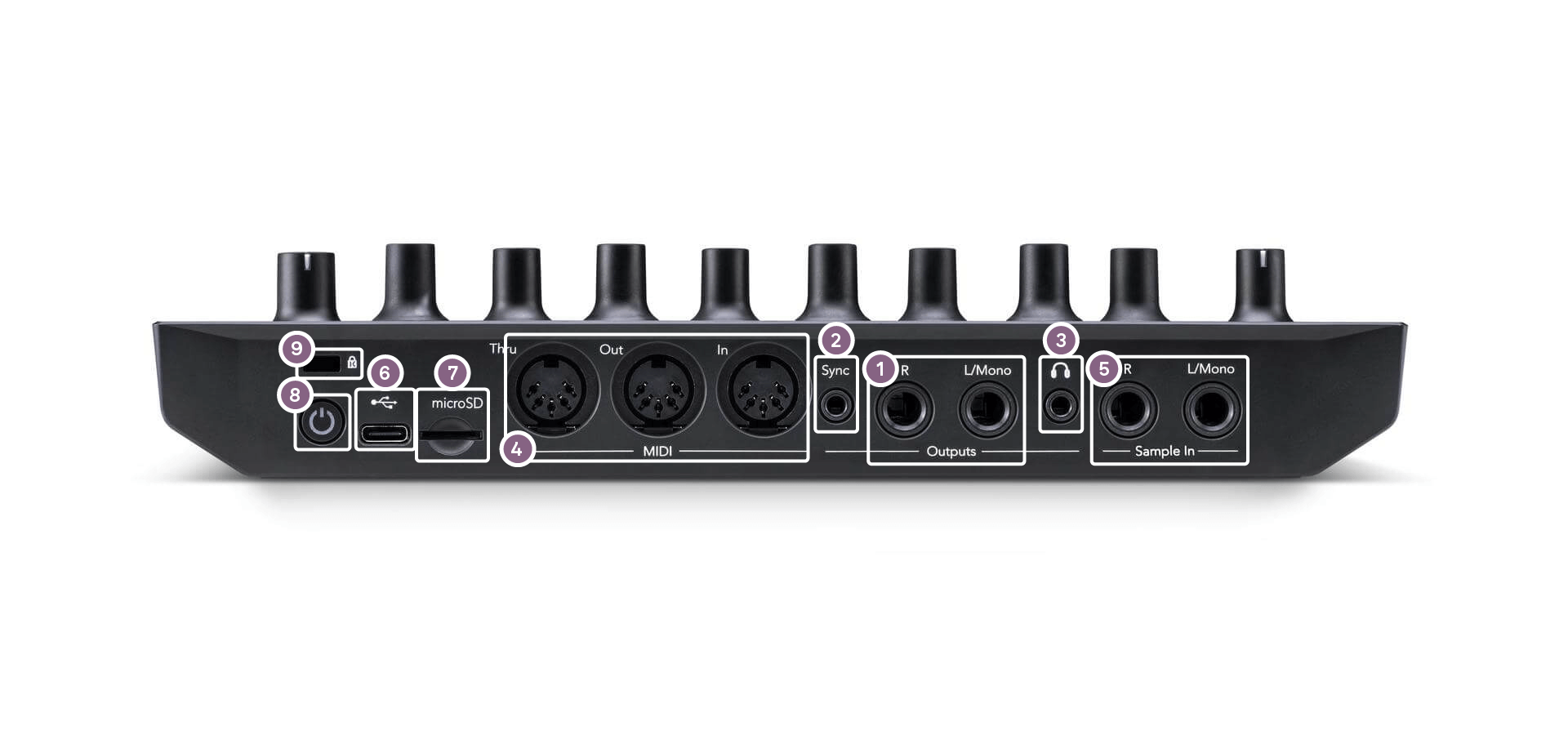

Ausgänge - L/Mono Und R – Circuit RhythmDie Haupt-Audioausgänge sind zwei 6,35 mm Klinkenbuchsen. Der maximale Ausgangspegel beträgt -9.57dBu. Ohne Stecker in der R Steckdose, die L/Mono Die Buchse überträgt einen Mono-Mix aus L- und R-Kanälen.

Synchronisieren – eine 3,5 mm TRS-Klinkenbuchse, die ein Taktsignal mit einer Amplitude von 5 V liefert, dessen Rate proportional zur Tempo-Clock ist: Das tatsächliche Verhältnis kann eingestellt werden in Setup-AnsichtDie Standardrate beträgt zwei Impulse pro Viertelnote.

(Kopfhörer) – schließen Sie hier einen Stereokopfhörer an. Die Hauptausgänge bleiben aktiv, wenn Kopfhörer angeschlossen sind. Der Kopfhörerverstärker kann +5 dBu in ein Paar 150-Ohm-Stereokopfhörer treiben.

MIDI-Eingang, Aus Und Durch – drei MIDI-Anschlüsse an 5-poligen DIN-Buchsen. Ermöglicht die Ansteuerung externer Geräte durch Circuit RhythmSequenzen oder externe Controller zum Auslösen Circuit RhythmSequenzen und zum Ändern von Samples, Grid FX und FX-Parametern. Beachten Sie, dass der MIDI-Thru-Port in Erweiterte Setup-Ansicht als Klon des MIDI-Out-Ports fungieren: siehe Erweiterte Setup-Ansicht für Details.

Sample In L/Mono Und R - Mono- oder Stereo-Audioeingänge für die Aufnahme von Samples in Circuit RhythmDie Eingänge sind unsymmetrisch und verfügen über 1/4-Zoll-TS-Klinkenbuchsen.

– USB-C-Anschluss. Dies ist gleichzeitig der Gleichstromeingang des Geräts für die externe Stromversorgung und das Laden des Akkus. Ein Typ-C-auf-Typ-A-Kabel ist im Lieferumfang enthalten. Anschluss an Computer zur Verbindung mit Novation ComponentsDer Port ist MIDI-kompatibel. Verbinden Sie ihn über USB mit anderen MIDI-fähigen Geräten, um MIDI-Daten zu senden und zu empfangen. Wird auch für Firmware-Updates verwendet. HINWEIS – Circuit RhythmDer USB-Anschluss von überträgt kein Audio.

microSD – Legen Sie hier eine kompatible microSD-Karte ein, um Pakete zu speichern oder zu importieren.

– Sanfter Ein-/Ausschalter; um ein versehentliches Ein-/Ausschalten zu verhindern, genügt ein ca. eine Sekunde langes Drücken zum Ein- bzw. Ausschalten. Die Taste verfügt über eine grüne LED, die anzeigt, dass der interne Akku geladen wird.

Kensington MiniSaver – sichern Sie Ihre Circuit Rhythm auf Wunsch in eine geeignete Struktur.
