セットアップビュー MIDIチャンネルの割り当て、MIDI I/O設定、クロックソースの選択、外部クロックレート、マスターコンプレッサーのオン/オフ、輝度調整など、ユニット全体の設定を行うことができます。 シフト そして押す 保存を押して終了する 遊ぶ
。

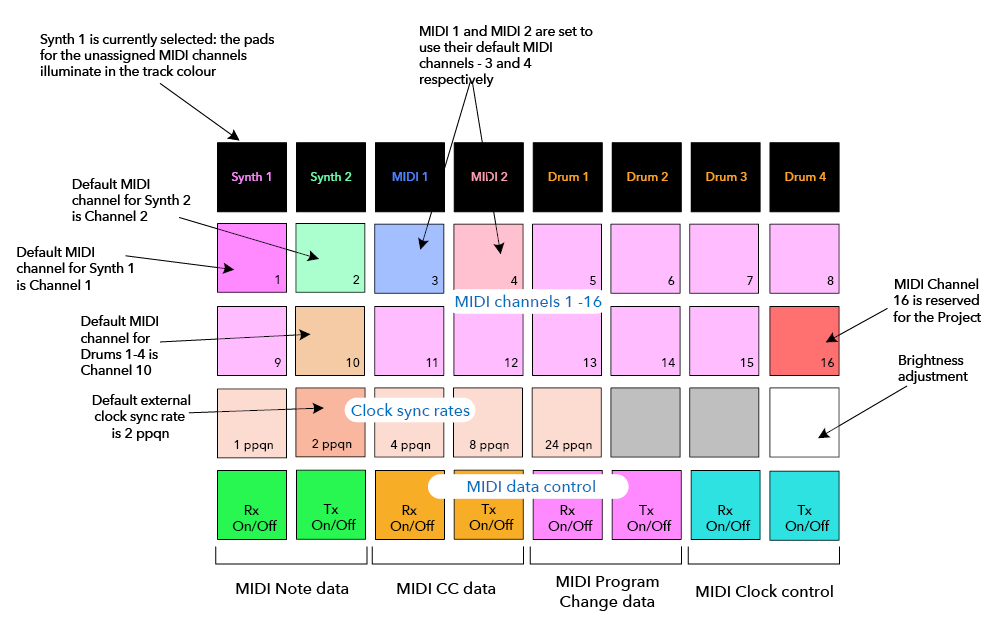

オープニング セットアップビュー 以下のような表示が生成されます。
パッド24(白く点灯)はグリッドパッドの明るさを調節します。デフォルト設定では最大輝度ですが、パッド24を押すと約50%暗くなります。これは、 Circuit Tracks 内蔵バッテリーで動作します。周囲の光が弱い状況でパフォーマンスを行う場合は、明るさを落として動作させることもできます。
工場出荷時のデフォルトの MIDI チャンネルは次のとおりです。
各トラックで使用するMIDIチャンネルを変更できます。 セットアップビュー各トラック(Synth 1、Synth 2、MIDI 1、MIDI 2、Drum 1~4)は、MIDIチャンネル1~15のいずれかに設定できます。チャンネル16はプロジェクト用に予約されています。4つのドラムトラックはすべて同じMIDIチャンネルを使用することに注意してください。
シンセまたはドラムで使用されるMIDIチャンネルを変更するには、Synth 1、Synth 2、MIDI 1、MIDI 2、またはドラムトラックパッドのいずれかを押します。 必要なトラックを選択します。 セットアップビュー MIDIチャンネル1~16を表します。必要なMIDIチャンネルのパッドを押します。
Circuit Tracks MIDIデータを送受信することができる。 USB ポート そして MIDI入力/出力/スルー ソケット
。
セットアップビュー あなたが望む方法を決めることができます Circuit Tracks ノート、CC(コントロールチェンジ)、プログラムチェンジ(PGM)、MIDIクロックの4つのカテゴリーのMIDIデータを、他のMIDI機器と独立して操作できます。これにより、高い柔軟性が確保されます。 Circuit Tracks システムの他の部分と統合されます。
MIDI Rx(受信)とTx(送信)は、データカテゴリーごとに個別に有効にできます。パッド25~32は、表に示すように4つのボタンペアとして配置されています。
パッド |
関数 |
色 |
---|---|---|
25 |
MIDIノートRxのオン/オフ |
緑 |
26 |
MIDIノート送信のオン/オフ |
|
27 |
MIDI CC Rx オン/オフ |
オレンジ |
28 |
MIDI CC Tx オン/オフ |
|
29 |
MIDIプログラムチェンジRxオン/オフ |
紫 |
30 |
MIDIプログラムチェンジ送信オン/オフ |
|
31 |
MIDIクロックRxのオン/オフ |
ペールブルー |
32 |
MIDIクロック送信オン/オフ |
デフォルトでは、すべてのデータ カテゴリで MIDI Rx と MIDI Tx の両方がオン (ボタンが明るく点灯) になっています。
クロックRxがオフの場合、クロックは内部モードになり、 Circuit Tracks' BPMは内部テンポクロックによってのみ定義されます。外部クロックは無視されます。クロック受信がオンの場合、 Circuit Tracks AUTOモードの場合、BPMは外部から入力されたMIDIクロックによって設定されます。 MIDI入力 有効なUSBポートが適用されている場合は、そうでない場合は、 Circuit Tracks 自動的に内部クロックに切り替わります。
クロック送信がオンの場合、 Circuit Tracks クロックマスターであり、そのクロックは、ソースに関係なく、リアパネルのUSBおよびMIDIクロックとして利用できます。 MIDI出力 コネクタ。クロック送信をオフにすると、クロックデータは送信されません。
「外部クロック」も参照してください CT External clock。
Circuit Tracks 背面パネルから連続アナログクロックを出力します 同期出力 コネクタ 5Vの振幅で出力されます。このクロックの周波数は、テンポクロック(内部または外部)に連動します。出力クロックのレートは、グリッドの3列目の最初の5つのボタン(パッド番号17~21)で設定します。該当するパッドを押すことで、レートを1、2、4、8、または24ppqn(四分音符あたりのパルス数)から選択できます。デフォルト値は2ppqnです。以下の表は設定をまとめたものです。
保存ロック機能を使用すると、保存機能を一時的に無効にすることができます。これは、ライブセットを準備している場合に便利です。 Circuit Tracks重要なプロジェクトを誤って上書きしてしまうリスクを避けたい場合、保存ロックを有効にするには、 シフト そして 保存 電源投入時に電源を切ると、保存ロックがオンになります。保存ロックが有効になっている場合、 保存 ボタンは常に消灯しています。
セーブロックの状態は、その後の電源投入後も保持されます。無効にするには、有効にする場合と同じ手順で、電源ボタンを押しながら電源を入れます。 シフト そして 保存。
Circuit Tracks 電源投入時に最後に使用されていたプロジェクトが読み込まれます。プロジェクトの保存中に電源が切れた場合、プロジェクトが何らかの理由で破損している可能性があります。これは、 Circuit Tracks 電源投入時に異常な状態になってしまいます。
これは非常にまれな出来事ですが、 Circuit Tracks オンにして、代わりに空のプロジェクトを強制的にロードします。これを行うには、両方の シフト そして クリア 回転しながら Circuit Tracks の上。
プロジェクトが何らかの理由で破損した場合は、プロジェクトをクリアすることでいつでも削除できます( Clearing projects)。
Circuit Tracks 外部MIDIデータに様々な方法で応答するように設計されています。MIDIノートオン/ノートオフ、プログラムチェンジ(PGM)、コンティニュアスコントローラー(CC)メッセージをすべて認識します。
MIDI 設定とパラメータの詳細については、別のドキュメントを参照してください。 Circuit Tracks プログラマーズリファレンスガイドからダウンロードできます novationmusic.com/downloads。
問題が発生した場合は、 Circuit Tracksブートローダーモードを有効にする必要がある場合があります。これは「エンジニアリングモード」であり、通常のユニット機能はすべて動作しなくなります。Novationテクニカルサポートチームからの指示がない限り、ブートローダーモードを使用しないでください。
ブートローダ モードでは、現在インストールされているファームウェアのバージョンを確認したり、上記のファームウェア更新手順が何らかの理由で正しく機能しない場合にファームウェア (および工場出荷時のパッチ) を更新したりできます。

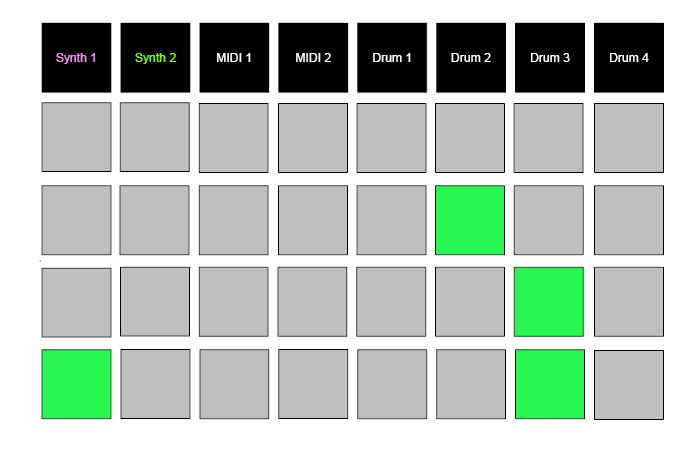

Circuit Tracks これでブートローダ モードになり、グリッド ディスプレイに緑色に点灯したパッドの選択が表示されます (以下に示すものとは異なる場合があります)。
シンセ1 そして シンセ2 点灯しているものがあり、どちらかを選択すると、点灯するパッドのパターンが表示されます。このパターンは、3つのファームウェア要素のバージョン番号をバイナリ形式で表します。問題が発生した場合、Novationのテクニカルサポートチームにこれらのパターンをお伝えいただく必要がある場合があります。
