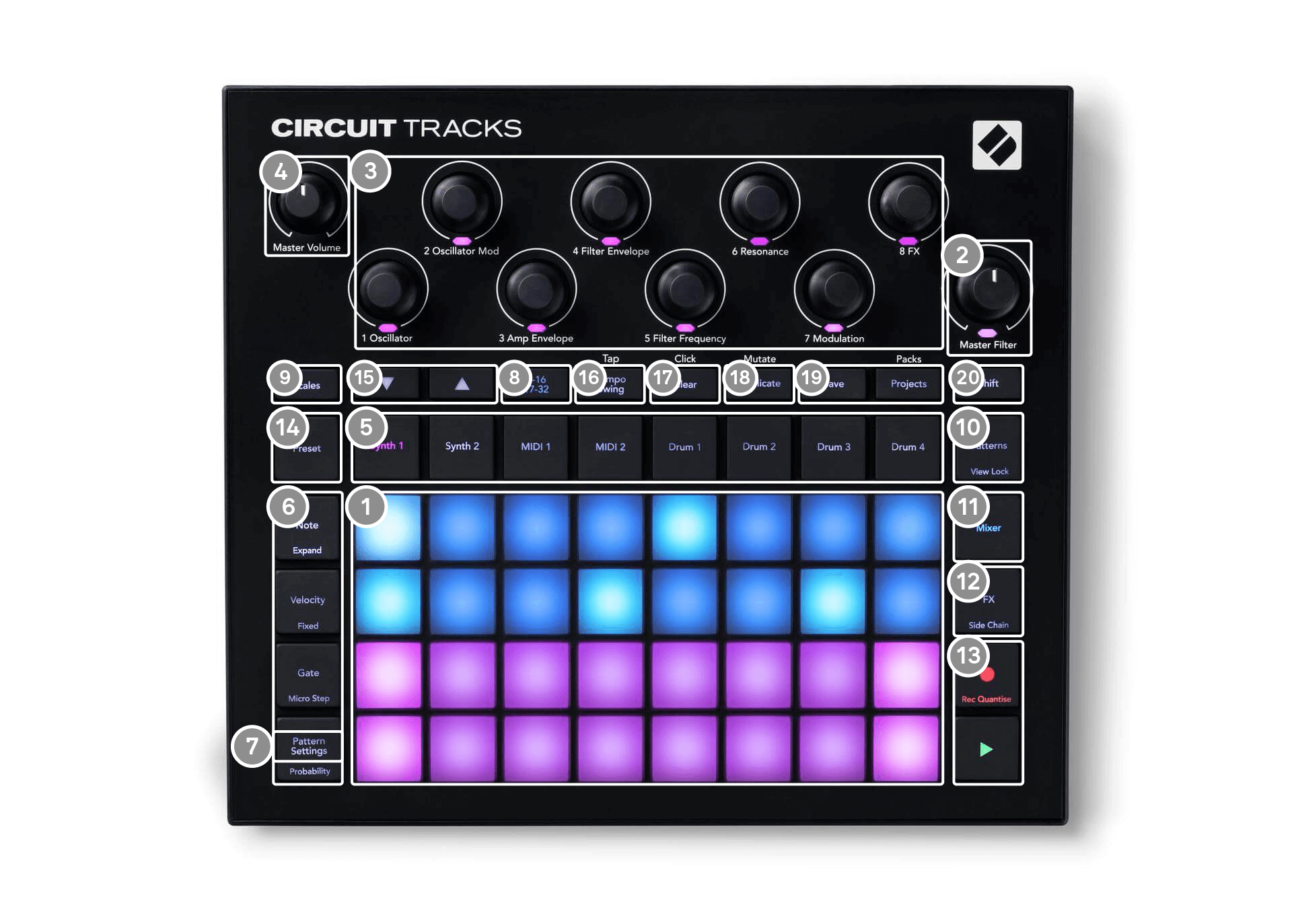

Circuit Tracks ハードウェアの概要

32個のパッドを備えた演奏グリッド – 4×8のパッドマトリックス。内部はRGB LEDで点灯します。選択したビューに応じて、グリッドは異なる機能を持つ論理的な領域に「分割」されます。

マスターフィルター – センタークリックとRGB LEDを備えたロータリーコントロール：アナログシンセのように、ミックス全体のフィルター周波数をコントロールします。常にアクティブです。

マクロコントロール 1 に 8 8つの多機能ロータリーエンコーダーと、対応するRGB LED。これらのコントロールの可用性と機能は、Circuit Trackの各種ビューによって異なります。ただし、パネルの凡例は、デフォルトのパッチのシンセトラックに適用される各エンコーダーの機能を概説しています。演奏中のマクロコントロールの動きは記録・再生可能です。

マスターボリューム – 全体のレベルを制御します Circuit Tracks' オーディオ出力。

残りのボタンのほとんどは、32パッドグリッドを選択して特定のものを表示します。 ビュー。 それぞれ ビュー 特定のトラック、パターンまたはサウンドの選択、タイミング調整などの特定の側面に関する情報と制御を提供します。また、いくつかのボタンには追加の「Shift」機能があり、ボタン上またはボタン上に小さいフォントの凡例で示されていることにも注意してください。

多くのボタン - 以下を含む • 記録 - モーメンタリーモード（長押し）とラッチモード（短押し）の両方があります。長押しすると、そのボタンのビューが一時的に表示されますが、これはボタンを押している間のみです。ボタンを離すと、ビューはボタンが押される前の状態に戻ります。ボタンを短押しすると、グリッドビューがボタンにプログラムされたビューに切り替わります。 記録 このボタンは、代替グリッド表示を呼び出さないという点で特殊なケースですが、その瞬間的な動作により、録音モードのパンチインとパンチアウトを迅速に行うことができます。

トラックボタン: シンセ1 そして 2/MIDI 1 そして 2 /ドラム1 に 4 – これらの8つのボタンは異なるグリッドを選択します ビュー. それらの動作は、他のユーザー操作に応じて若干異なります。

ステップボタン: 注記、 速度、 ゲート、そして 確率 – これらはグリッドをさらに切り替えます ビュー、現在選択されているトラックのパターンの各ステップのパラメータを個別に入力、削除、または変更できます。 確率 シフト関数は パターン設定 ボタン。

パターン設定 – グリッドを ビュー 現在選択されているトラックのパターンの長さ、再生速度、方向を調整できます。

ステップページ（1-16/17-32） – 現在選択されているトラックのパターンの初期長さを16ステップにするか32ステップにするかを選択します。32ステップのパターンを選択した場合、シーケンスの実行中にボタンの凡例の色が変わり、グリッドに現在表示されているシーケンスの「半分」を示します。どのトラックでも、16ステップまたは32ステップのパターンを選択できます。

スケール – 開く スケールビュー: シンセ キーボードの 16 種類の音楽スケールから 1 つを選択し、シンセ キーボードを高いキーまたは低いキーに移調することができます。

パターン – 開く パターンビュー: 各シンセ、MIDI、ドラム トラックごとに複数のパターンを保存し、それらを結合してパターン チェーンを作成できます。

ミキサー – 有効にする ミキサービューここでは、シーケンスを構成する各シンセ、ドラム、オーディオ入力のレベルをミュートまたは調整したり、各トラックをステレオ イメージ上でパンしたりできます。

FX – 開く FXビュー; 各シンセ、ドラム、オーディオ入力に個別にリバーブおよびディレイ効果を追加できます。

● 記録と▶再生 – これらの2つのボタンでシーケンスを開始および停止します （遊ぶ）、録音モードに入ります （記録）再生モードでは、グリッド上で演奏したものがすべて聞こえます。録音モードでは、演奏したものがすべて聞こえ、シーケンスに追加されます。

Pリセット – 開く プリセットビュー 現在選択されているトラックのパッチです。各シンセトラックは128種類のパッチから、各MIDIトラックは8種類のMIDIテンプレートから、各ドラムトラックは64種類のパーカッションサンプルから選択できます。シンセとドラムのプリセットは32ページで構成されています。

▼と▲ - これらの2つのボタンは、現在選択されているものに応じて異なるアクション（および色）を持ちます。 ビュー。 で ノートビュー、 ノート入力時に、シンセパッドまたはMIDIトラックのピッチを1～5オクターブ上げ、または1～6オクターブ下げることができます。各トラックのピッチ範囲は個別に調整可能です。他のビューでは、例えば パターンビュー これにより、トラックごとに 8 つのパターンから選択できますが、一度に表示されるのは 4 つだけです。

テンポ そして スイング – テンポ マクロコントロール 1 を使用して、シーケンスの BPM (テンポ) を設定できます。 スイング マクロ2を使用して、ステップ間のタイミングを変更することでパターンの「フィーリング」を変えます。このモードでは、マクロ5でクリックトラックのレベルを調整します。

クリア – 個々のシーケンス ステップ、保存されたマクロ コントロールの動作、パターン、またはプロジェクトを削除できます。

重複 – パターンや個々のステップのコピーアンドペースト機能のように動作します。

保存 そして プロジェクト – 現在のプロジェクトを保存し、以前に保存したプロジェクトを開くことができます。

シフト – いくつかのボタンには「第2の機能」があり、 シフト ボタンを押し続けて、問題のボタンを押してください。 シフト ボタンをクリックすると、「スティッキーシフト'を押します。 シフト、 もう一度押すと、押し続けているかのように動作します。 スティッキーシフト、 入力 セットアップビュー そして押す シフト。 スティッキーシフト オンになっているときは シフト ボタンは明るい緑色です。

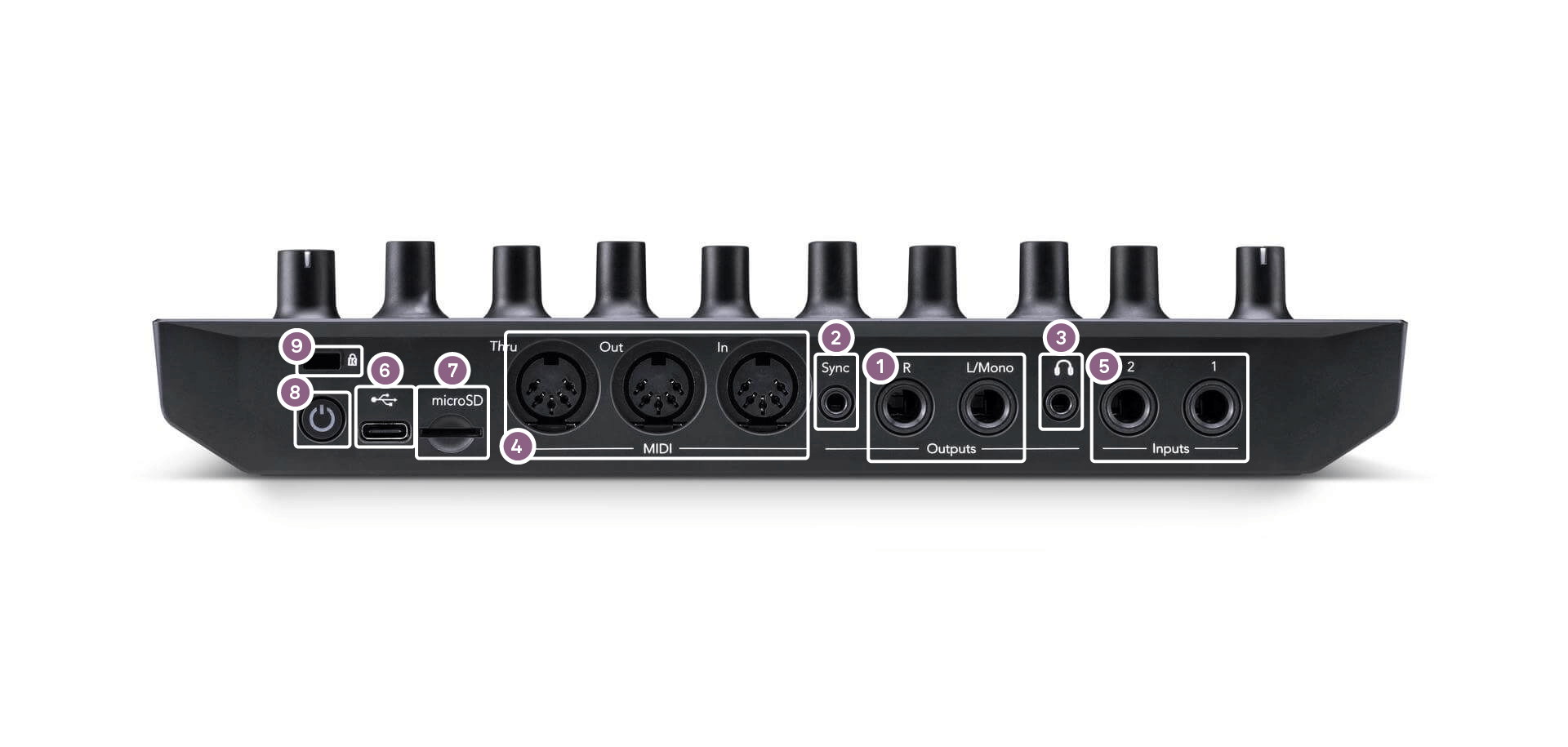

出力 - L/モノラル そして R – Circuit Tracks' メインオーディオ出力は2つの¼” TSジャックソケットに装備されています。最大出力レベルは -5.6dBuプラグを差し込まないと R ソケット、 L/モノラル ソケットは L チャンネルと R チャンネルのモノラル ミックスを伝送します。

同期 – 3.5 mm TRSジャックソケットは、テンポクロックに比例したレートで5 V振幅のクロック信号を供給します。実際の比率は次のように設定できます。 セットアップビューデフォルトのレートは四分音符あたり 2 パルスです。

（ヘッドフォン） - ステレオヘッドフォンを接続します。メイン出力は プラグが挿入されている間もアクティブのままです。ヘッドフォンアンプは、150Ωのステレオヘッドフォンに+5dBuの信号を供給できます。

MIDI入力、 外 そして スルー – 5ピンDINソケットの3つのMIDIコネクタの標準セット。外部機器をトリガーできます。 Circuit Tracks' MIDIシーケンスまたは外部コントローラーで演奏する Circuit Tracks'シンセサイザーを接続し、シンセサイザーとエフェクトのパラメータを変更します。MIDIスルーポートは、 詳細設定ビュー MIDI出力ポートのクローンとして機能します。 詳細設定ビュー 詳細については。

入力1 そして 2 外部オーディオ入力を2系統搭載。ここに接続したラインレベル信号は、内部生成音とミックスしたり、エフェクトセクションで個別に処理したりできます。また、ドラムトラックでダッキングすることも可能です。入力は1/4インチTSジャックのアンバランス入力です。

– USB-Cポート。これは、外部電源やバッテリー充電用のDC電源入力でもあります。Type C-Type Aケーブルが付属しています。コンピューターに接続して、USB-Cインターフェースに接続します。 ComponentsこのポートはMIDIクラスコンプライアントです。USB経由でMIDI対応機器と接続し、MIDIデータの送受信が可能です。ファームウェアのアップデートにも使用されます。注 – Circuit Tracks' USB ポートはオーディオを伝送しません。

マイクロSD – 互換性のある microSD カードをここに挿入して、プロジェクト パックを保存またはインポートします。

– 「ソフト」オン/オフスイッチ。誤って電源を入れたり切ったりすることを防ぐため、約1秒間押し続けることで電源のオン/オフを切り替えることができます。ボタンにはLEDが内蔵されており、緑色に点灯すると内蔵バッテリーの充電中であることを示します。

ケンジントン・ミニセーバー – 安全な Circuit Tracks 必要に応じて適切な構造に変更します。
