Circuit Tracks appendice

Vue de configuration Permet de configurer l'unité de manière globale : affectation des canaux MIDI, configuration des entrées/sorties MIDI, sélection de la source d'horloge, fréquence d'horloge externe, activation/désactivation du compresseur principal et réglage de la luminosité. Pour y accéder, maintenez la touche enfoncée. Changement et en appuyant sur Sauvegarder, et quitté en appuyant sur Jouer .

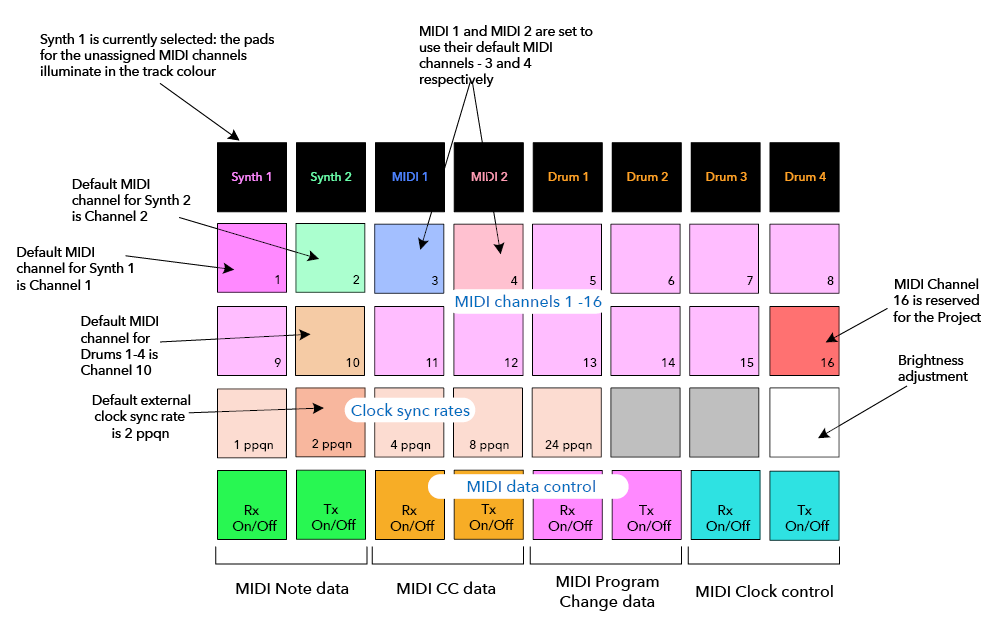

Ouverture Vue de configuration produit l'affichage ci-dessous :

Circuit Tracks est capable d'envoyer et/ou de recevoir des données MIDI via le USB port et le Entrée/Sortie/Traversée MIDI prises .

Vue de configuration vous permet de décider comment vous voulez Circuit Tracks Fonctionne avec d'autres équipements MIDI pour quatre catégories de données MIDI indépendantes : Note, CC (Control Change), Program Change (PGM) et MIDI Clock. Cela vous assure une grande flexibilité dans la gestion de vos données. Circuit Tracks s'intègre au reste de votre système.

Les fonctions MIDI Rx (réception) et Tx (transmission) peuvent être activées indépendamment pour chaque catégorie de données. Les pads 25 à 32 sont disposés en quatre paires de boutons, comme indiqué dans le tableau :

Par défaut, MIDI Rx et MIDI Tx sont tous deux activés (boutons allumés) pour toutes les catégories de données.

Lorsque Clock Rx est désactivé, l'horloge est en mode interne et Circuit TracksLe BPM est défini uniquement par l'horloge de tempo interne. Toute horloge externe sera ignorée. Lorsque l'horloge Rx est activée, Circuit Tracks est en mode AUTO et le BPM sera défini par une horloge MIDI appliquée en externe à l'un ou l'autre Entrée MIDI ou les ports USB si un port valide est appliqué ; si ce n'est pas le cas, Circuit Tracks passera automatiquement à son horloge interne.

Si l'horloge Tx est activée, Circuit Tracks est l'horloge maître et son horloge - quelle que soit la source - sera disponible sous forme d'horloge MIDI sur le panneau arrière USB et Sortie MIDI connecteurs. Régler Clock Tx sur OFF entraînera l'absence de transmission de données d'horloge.

Voir aussi « Horloge externe » sur CT External clock.

Circuit Tracks génère une horloge analogique continue depuis le panneau arrière Synchronisation de sortie connecteur à une amplitude de 5 V. La fréquence de cette horloge est liée à l'horloge de tempo (interne ou externe). La fréquence de sortie de l'horloge se règle à l'aide des cinq premiers boutons de la troisième rangée de la grille (pads n° 17 à 21). Vous pouvez sélectionner la fréquence sur 1, 2, 4, 8 ou 24 ppqn (impulsions par noire) en appuyant sur le pad correspondant. La valeur par défaut est de 2 ppqn. Le tableau suivant récapitule les réglages :

Notez que Swing (s'il est défini sur une valeur autre que 50 %) n'est pas appliqué à la sortie de l'horloge analogique.

Certaines préférences supplémentaires peuvent être définies dans Vue de configuration avancée. pour accéder à la vue de configuration avancée, maintenez enfoncé Changement tout en alimentant le Circuit Tracks activé. Pour quitter, appuyez sur lecture .

La grille 8 x 4 n'est pas éclairée dans Vue de configuration avancée; les réglages sont effectués à l'aide de divers autres boutons.

La fonction de verrouillage de la sauvegarde vous permet de désactiver temporairement la fonction de sauvegarde. Cela peut être utile si vous avez préparé un set live sur votre ordinateur. Circuit Tracks, et vous ne voulez pas risquer d'écraser accidentellement des projets importants. Pour activer le verrouillage de sauvegarde, maintenez les deux boutons Changement et Sauvegarder pendant la mise sous tension de l'appareil. Lorsque le verrouillage de sauvegarde est activé, Sauvegarder le bouton est éteint en permanence.

Le verrouillage de sauvegarde est conservé lors des cycles d'alimentation suivants. Pour le désactiver, procédez de la même manière : allumez l'appareil tout en maintenant la touche enfoncée. Changement et Sauvegarder.

Par défaut, le verrouillage de l'enregistrement est désactivé, afin que les projets puissent être enregistrés et écrasés librement.

Circuit Tracks Charge le dernier projet utilisé à la mise sous tension. Il est possible qu'une coupure de courant lors de l'enregistrement d'un projet ait corrompu ce dernier. Cela peut signifier que Circuit Tracks se retrouve dans un état anormal à la mise sous tension.

Bien que cela soit un événement très improbable, nous avons inclus une méthode de retournement Circuit Tracks et le forcer à charger un projet vierge. Pour cela, maintenez les deux Changement et Clair en tournant Circuit Tracks sur.

Si des projets sont corrompus de quelque manière que ce soit, il est toujours possible de les supprimer en effaçant le projet (voir Clearing projects).

Circuit Tracks a été conçu pour réagir de différentes manières aux données MIDI externes. Les messages MIDI Note On/Note Off, Program Change (PGM) et Continuous Controller (CC) sont tous reconnus.

Tous les détails des réglages et paramètres MIDI sont disponibles dans un document séparé : Circuit Tracks Guide de référence du programmeur, qui peut être téléchargé à partir de novationmusic.com/downloads.

En cas de problème avec votre Circuit TracksIl peut s'avérer nécessaire d'activer le mode Bootloader. Il s'agit d'un mode « ingénierie » qui rend toutes les fonctions normales de l'appareil inopérantes. N'utilisez pas le mode Bootloader sans l'autorisation préalable du support technique de Novation.

Le mode Bootloader vous permet de vérifier la version du firmware actuellement installé et de mettre à jour le firmware (et les correctifs d'usine) si la procédure de mise à jour du firmware décrite ci-dessus ne fonctionne pas correctement pour une raison quelconque.

Pour entrer en mode Bootloader :

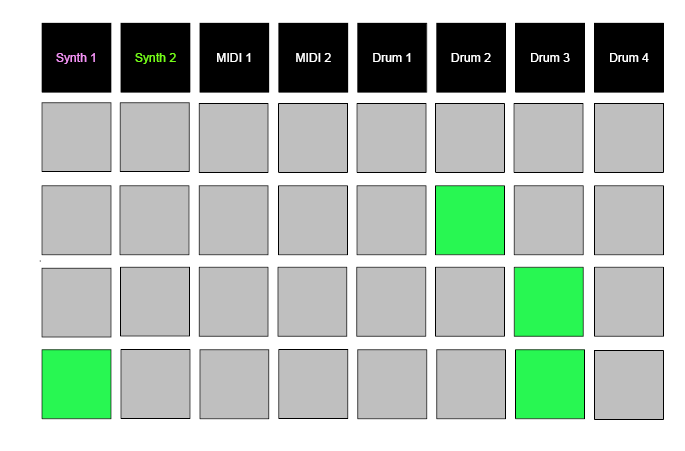

Circuit Tracks sera désormais en mode Bootloader et l'affichage de la grille affichera une sélection de pads allumés en vert (qui peuvent différer de celui illustré ci-dessous) :

Synthé 1 et Synthé 2 sont allumés ; la sélection de l'un de ces boutons affiche un motif de pastilles illuminées ; ce motif représente les numéros de version des trois éléments du micrologiciel sous forme binaire. En cas de problème, veuillez décrire ces motifs à l'équipe d'assistance technique de Novation.

Le mode Bootloader est plus facilement quitté en appuyant simplement sur le Jouer bouton. Circuit Tracks redémarrera ensuite dans l'état de fonctionnement normal.

Dans la mesure du possible, nous mesurons tous les chiffres de performance en suivant AES17 .

Vous pouvez connecter la plupart des sources de niveau ligne aux entrées de Circuit Tracks, et les sorties ligne vers la plupart des entrées ligne. Si vous avez besoin de spécifications, elles sont répertoriées dans les tableaux suivants :
