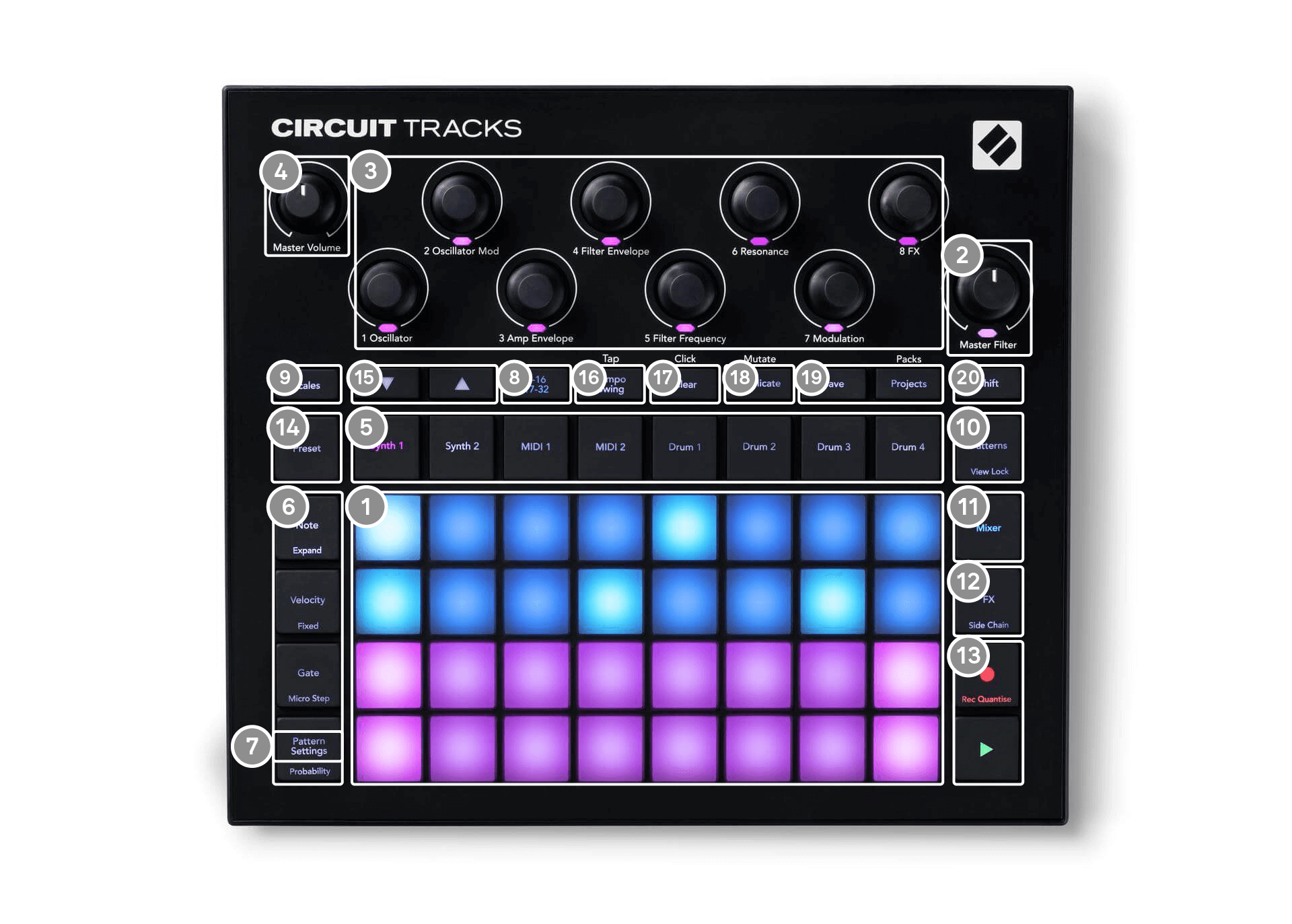

Circuit Tracks aperçu du matériel

Grille de jeu de 32 pads – une matrice de 4 × 8 pads, éclairée de l'intérieur par des LED RVB. Selon l'affichage sélectionné, la grille peut être divisée en zones logiques aux fonctions différentes.

Filtre principal – bouton rotatif avec cran central et LED RVB : contrôle la fréquence du filtre de l'ensemble du mix, comme sur un synthétiseur analogique. Il est toujours actif.

Contrôles macro 1 à 8 – huit encodeurs rotatifs multifonctions, avec LED RVB associées. La disponibilité et la fonction de ces commandes varient selon les vues de Circuit Track ; cependant, les légendes des panneaux décrivent en termes généraux la fonction de chaque encodeur appliquée aux pistes de synthé pour les patches par défaut. Le mouvement des commandes macro pendant la performance peut être enregistré et rejoué.

Volume principal – contrôle le niveau global de Circuit Tracks' sorties audio.

La plupart des boutons restants sélectionnent la grille de 32 pads pour afficher un Voir. Chaque Voir fournit des informations et un contrôle sur un aspect particulier d'une piste particulière, d'un motif ou d'une sélection sonore, des ajustements de synchronisation, etc. Notez également que plusieurs boutons ont une fonction « Shift » supplémentaire, indiquée sur (ou au-dessus) du bouton par une légende dans une police plus petite.

De nombreux boutons - y compris • Enregistrer - disposent d'un mode momentané (appui long) et d'un mode verrouillé (appui court). Un appui long affiche temporairement la vue du bouton concerné, mais uniquement tant que le bouton est maintenu enfoncé. Une fois relâché, la vue revient à celle qu'elle était avant l'appui. Un appui court sur un bouton bascule vers la vue grille programmée pour ce bouton. Enregistrer Le bouton est un cas particulier car il n'invoque pas d'affichage de grille alternatif, mais son action momentanée permet un accès et une sortie rapides du mode d'enregistrement.

Boutons de suivi : Synthé 1 et 2/MIDI 1 et 2 / Tambour 1 à 4 – ces huit boutons sélectionnent différentes grilles VuesLeur fonctionnement varie légèrement en fonction des autres actions de l'utilisateur.

Boutons d'étape : Note, Vitesse, Porte, et Probabilité – ceux-ci commutent le réseau vers plus loin Vues, et permettent de saisir, supprimer ou modifier individuellement les paramètres de chaque étape du motif, pour la piste actuellement sélectionnée. Notez que Probabilité est la fonction Shift du Paramètres de modèle bouton.

Paramètres de modèle – commute le réseau sur un Voir qui permet de régler la longueur du motif, la vitesse de lecture et la direction de la piste actuellement sélectionnée.

Page d'étape (1-16/17-32) – permet de choisir si le motif de la piste sélectionnée est initialement de 16 ou 32 pas. Lorsqu'un motif de 32 pas est sélectionné, la couleur de la légende du bouton change pendant l'exécution de la séquence pour indiquer la moitié de la séquence affichée sur la grille. Vous pouvez choisir d'avoir un motif de 16 ou 32 pas sur n'importe quelle piste.

Balance – ouvre Vue des échelles: permet la sélection de l'une des seize gammes musicales différentes pour le clavier du synthétiseur et vous permet de transposer le clavier du synthétiseur vers une touche plus haute ou plus basse.

Motifs – ouvre Vue des modèles: vous permet de stocker plusieurs motifs pour chaque synthé, MIDI et piste de batterie, et de les joindre pour créer une chaîne de motifs.

Mixer – permet à Vue du mixeur, où vous pouvez couper ou ajuster le niveau de chaque synthé, batterie et entrée audio constituant la séquence, et déplacer chaque piste sur l'image stéréo.

Effets spéciaux – ouvre le Vue FX; vous permet d'ajouter des effets de réverbération et de délai à chaque synthé, batterie et entrée audio individuellement.

● Enregistrer et ▶ Lire – ces deux boutons démarrent et arrêtent la séquence (Jouer), et entrez en mode Enregistrement (Enregistrer)En mode Lecture, tout ce que vous jouez sur la grille sera entendu ; en mode Enregistrement, tout ce que vous jouez sera entendu et ajouté à la séquence.

Préinitialiser – ouvre le Vue prédéfinie Pour la piste sélectionnée. Chaque piste de synthé peut utiliser 128 patches, chaque piste MIDI peut utiliser huit modèles MIDI et chaque piste de batterie peut utiliser 64 échantillons de percussion. Les presets de synthé et de batterie sont organisés par pages de 32.

▼ et ▲ - ces deux boutons ont des actions (et des couleurs) différentes selon le bouton actuellement sélectionné Voir. Dans Vue des notes, Elles permettent de décaler la hauteur des pads de synthé ou des pistes MIDI d'une à cinq octaves vers le haut, ou de une à six octaves vers le bas, lors de la saisie des notes : la plage de hauteur de chaque piste est réglable indépendamment. Dans d'autres vues, elles permettent de sélectionner une seconde page, par exemple dans Vue du modèle cela vous permet de sélectionner parmi huit motifs par piste, bien que seulement quatre soient affichés à la fois.

Tempo et Balançoire – Tempo vous permet de définir le BPM (tempo) de la séquence, en utilisant le contrôle Macro 1 ; Balançoire Modifie le timing entre les étapes pour modifier la sensation d'un motif, en utilisant la macro 2 pour le réglage. Dans ce mode, la macro 5 ajuste le niveau de la piste Click.

Clair – permet la suppression d'étapes de séquence individuelles, de mouvements de contrôle de macro enregistrés, de modèles ou de projets.

Double – fonctionne comme une fonction copier-coller pour les modèles et les étapes individuelles.

Sauvegarder et Projets – vous permet d’enregistrer votre projet actuel et d’en ouvrir un précédemment enregistré.

Changement – plusieurs boutons ont une « deuxième fonction », accessible en maintenant la touche enfoncée Changement et en appuyant sur le bouton en question. Pour éviter de maintenir le Changement bouton, vous pouvez activer 'Sticky Shift'. Lorsque vous appuyez sur Changement, Il agit comme s'il était maintenu jusqu'à ce que vous appuyiez une seconde fois. Pour activer Sticky Shift, entrer Vue de configuration et appuyez sur Changement. Sticky Shift est allumé lorsque le Changement le bouton est vert vif.

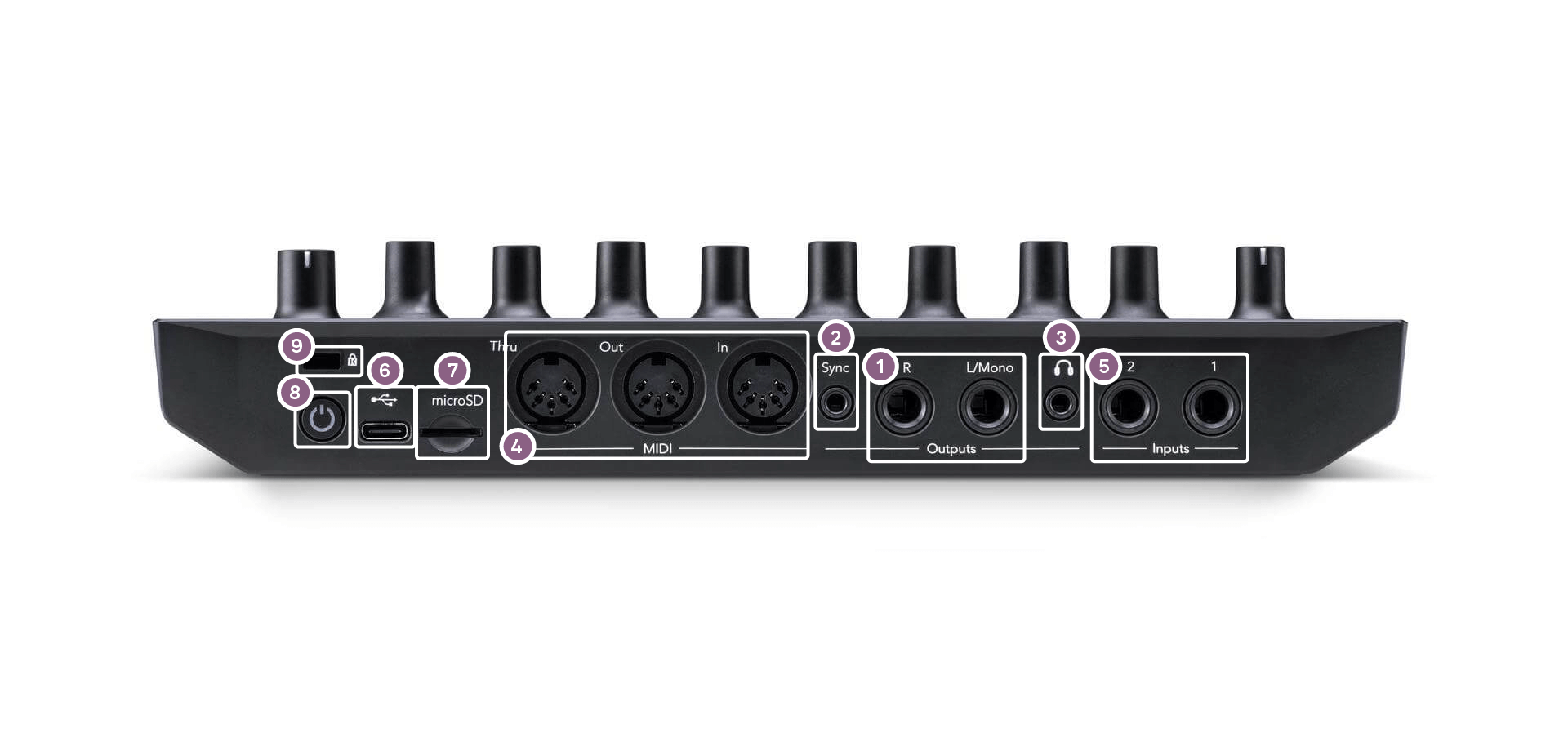

Sorties - L/Mono et R – Circuit TracksSorties audio principales sur deux prises jack TS 6,35 mm. Niveau de sortie maximal : -5.6dBu. Sans prise dans le R prise, la L/Mono la prise transporte un mix mono des canaux L et R.

Synchroniser – une prise jack TRS 3,5 mm fournissant un signal d'horloge d'amplitude 5 V, à une fréquence proportionnelle à l'horloge tempo : le rapport réel peut être réglé en Vue de configurationLe taux par défaut est de deux impulsions par noire.

(Casque) – Branchez ici un casque stéréo. Les sorties principales Restent actifs lorsqu'une prise est branchée. L'amplificateur de casque peut délivrer +5 dBu à un casque stéréo de 150 ohms.

Entrée MIDI, Dehors et À travers – Ensemble standard de trois connecteurs MIDI sur prises DIN 5 broches. Permet le déclenchement d'équipements externes. Circuit Tracks' Séquences MIDI, ou contrôleurs externes pour jouer Circuit Tracks' synthétiseurs et modifient les paramètres des synthétiseurs et des effets. Notez que le port MIDI Thru peut être configuré dans Vue de configuration avancée pour agir comme un clone du port MIDI Out ; voir Vue de configuration avancée pour plus de détails.

Entrées 1 et 2 – deux entrées audio externes : les signaux de niveau ligne connectés peuvent être mixés avec les sons générés en interne et traités individuellement par la section d'effets. Ils peuvent également être atténués par les pistes de batterie. Les entrées sont asymétriques sur jack TS 6,35 mm.

– Port USB-C. Il s'agit également de l'entrée d'alimentation CC de l'appareil pour l'alimentation externe et la charge de la batterie. Un câble de type C vers type A est fourni avec l'appareil. Connectez-le à un ordinateur pour l'interfacer. ComponentsLe port est compatible MIDI ; connectez-le à d'autres appareils compatibles MIDI via USB pour transmettre et recevoir des données MIDI. Il est également utilisé pour les mises à jour du firmware. REMARQUE : Circuit Tracks« Le port USB ne transporte pas d'audio.

microSD – branchez ici une carte microSD compatible pour enregistrer ou importer des packs de projets.

– Interrupteur marche/arrêt « soft » ; pour éviter toute mise sous/hors tension intempestive, une pression d'environ une seconde suffit pour allumer ou éteindre l'appareil. Ce bouton est doté d'une LED verte intégrée qui indique que la batterie interne est en charge.

Kensington MiniSaver – sécurisez votre Circuit Tracks à une structure appropriée si désiré.
