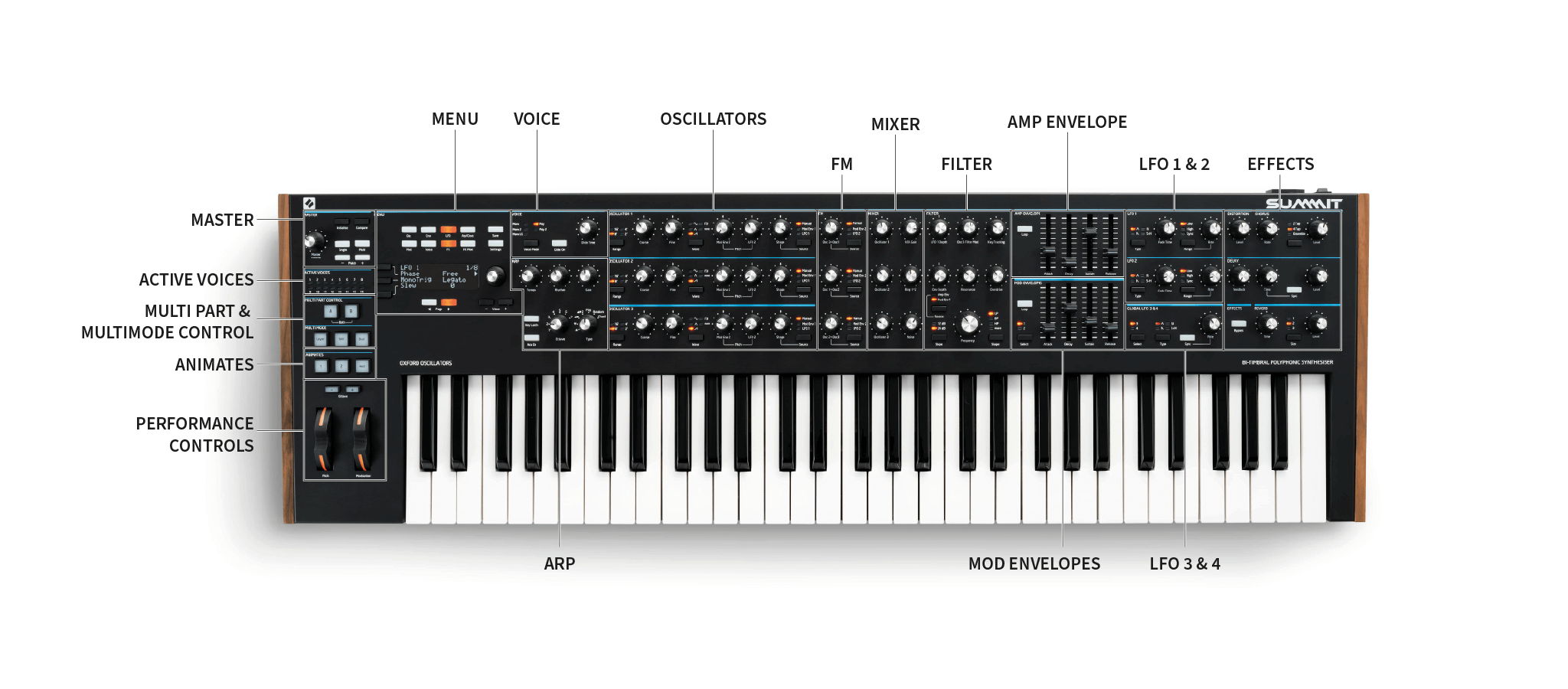

Summit Hardwareübersicht

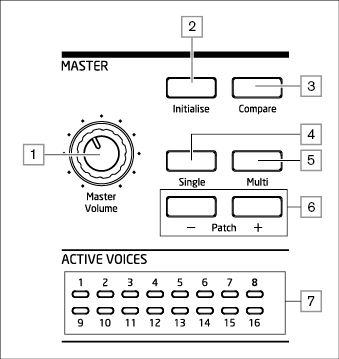

Gesamtlautstärke – Master-Lautstärkeregler für den Synthesizer HAUPTSÄCHLICH Und AUX Audioausgänge; hiermit wird auch der Ausgangspegel der Kopfhörer gesteuert.

Initialisieren – Standardmäßig können Sie mit dieser Taste alle Synthesizer-Parameter auf die Standardwerte des Initial Patches zurücksetzen. Dies ermöglicht eine schnelle Rückkehr zu einem einfachen Ausgangspunkt für neue Klangkreationen. Die Funktion von Initialisieren kann geändert werden in der Einstellungen Menü, sodass alle aktuellen Systemsteuerungseinstellungen beim Laden auf den Initial Patch angewendet werden.

Vergleichen – Drücken (und halten) Sie diese Taste, um die Originalversion des aktuell geladenen Patches zu hören. So können Sie die Auswirkungen aller seit dem Laden vorgenommenen Änderungen mit der Originalversion vergleichen. Wenn ein Multi Patch ausgewählt ist, drücken Sie Vergleichen können Sie sowohl Part A als auch Part B des Patches hören, unabhängig davon, welcher Part aktuell mit den Tasten A und B ausgewählt ist . Beachten Sie, dass Vergleichen können nur ausgewählt werden, wenn nicht gleichzeitig Tasten gedrückt werden.

Einzel – Drücken Sie diese Taste, um auf den Patch-Speicherbereich zuzugreifen, der für Single-Part-Patches reserviert ist. Der aktuelle Patch-Speicherort und -Name werden im Display angezeigt. Alternativ können Sie mit dem Parameter-Regler weitere Single-Patches auswählen. .

Multi – Drücken Sie diese Taste, um auf den für Multi-Part-Patches reservierten Patch-Speicherbereich zuzugreifen. Der aktuelle Patch-Speicherort und -Name werden im Display angezeigt. Alternativ können Sie mit dem Parameterregler alternative Multi-Patches auswählen.

Patch +/- – diese Schaltflächen bieten eine alternative Methode zum Blättern durch Patches – Single oder Multi, je nach ausgewähltem Modus.

Aktive Stimme – 16 zweifarbige LEDs zeigen an, welche der 16 Stimmen aktuell aktiv sind. Im Single-Patch-Modus leuchten alle LEDs orange, im Multi-Patch-Modus orange und blau, um die Stimmennutzung pro Part anzuzeigen.

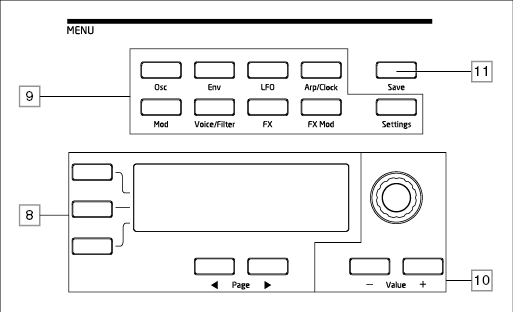

OLED-Display mit 20 Zeichen und 4 Zeilen. Zeigt eines der über die Tasten ausgewählten Menüs oder die aktuellen Patch-Details an. Die Seiten innerhalb jedes Menüs können mit der Seite ◀ und Seite ► Tasten unter dem Display. Die Einstellung der SummitDrehregler (außer MASTER) ruft eine alternative Anzeige auf, die den Wert des anzupassenden Parameters anzeigt, bis der Regler losgelassen wird. Die drei Schaltflächen links neben der Anzeige ordnen den Parameterregler einer bestimmten Zeile der angezeigten Seite zu.

Neun Schaltflächen zur Auswahl des anzuzeigenden Menüs: Osc, Umgebung, LFO, Arp/Clock, Weg, Stimme, Effekte, FX Mod Und EinstellungenDiese Schaltflächen sind alle „Umschalter“: Drücken Sie sie ein zweites Mal, um das Menü zu verlassen. Die Anzeige kehrt zur Patch-Informationsseite zurück.

Die Parametereinstellung kann entweder schnell mit dem Drehregler vorgenommen werden oder mit dem Wert + / Wert - Schaltflächen. Diese Bedienelemente können auch zum Blättern durch die Patch-Bibliothek (Einzel- oder Mehrfachmodus, je nachdem, was gerade aktiv ist) verwendet werden, wenn auf dem Display gerade Patch-Daten angezeigt werden und Zeile 2 („Patch“) ausgewählt ist.

Speichern – öffnet die erste von drei Menüseiten, die es ermöglichen, die aktuellen Synthesizereinstellungen als User Patch im Speicher zu speichern.

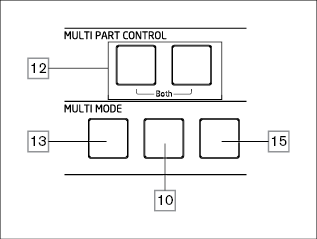

Der A Und B Mit den Tasten wird ausgewählt, welcher Part – A oder B – eines Multi Patches den Synth-Bedienelementen zugewiesen wird. Dual Modus (siehe unten), welchen Part Sie hören. A Und B können zusammen gedrückt werden, um auszuwählen Beide Modus, wenn die Synthesizer-Steuerung beide Parts gleichzeitig beeinflusst.

Schicht - Im Layer-Modus spielt die Tastatur sowohl Part A als auch Part B eines Multi Patch.

Teilt – In diesem Modus können Sie Part A mit der linken Hand und Part B mit der rechten spielen. Der Splitpunkt ist standardmäßig das mittlere C (C3). Der Splitpunkt kann durch Drücken und Halten von Teilt während Sie die entsprechende Taste auf der Tastatur drücken; der neue Split-Punkt wird mit dem Patch gespeichert.

Dual – In diesem Modus wird die gesamte Tastatur entweder dem Part A oder dem Part B zugewiesen, ausgewählt durch A Und B Schaltflächen Beide Parts können durch Drücken von A Und B zusammen; in diesem Fall ist das Ergebnis dasselbe wie bei Auswahl des Layer-Modus. In diesem Modus können Sie die Parameter beider Parts eines Multi Patches gleichzeitig steuern.

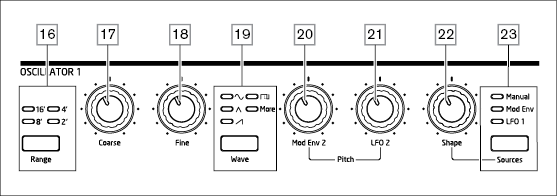

Reichweite – durchläuft die Grundtonbereiche des Oszillators. Für den Standard-Kammerton (A3 = 440 Hz) stellen Sie 8'.

Grob – passt die Tonhöhe des ausgewählten Oszillators in einem Bereich von ±1 Oktave an.

Bußgeld – passt die Tonhöhe des Oszillators in einem Bereich von ±100 Cent (±1 Halbton) an.

Welle – durchläuft die Palette der verfügbaren Oszillatorwellenformen – Sinus, Dreieck, Sägezahn, Puls und mehr (Das Menü bietet eine umfangreiche Auswahl an zusätzlichen Wavetables für mehr).

Mod Env 2 Tiefe – steuert den Betrag, um den sich die Tonhöhe des Oszillators infolge der Modulation durch Hüllkurve 2 ändert. Alle Regler für die Modulationstiefe befinden sich auf der Mitte-Null-Position, d. h. positive Werte erhöhen die Tonhöhe, negative Werte verringern sie.

LFO 2 Tiefe – steuert den Grad der Tonhöhenänderung des Oszillators infolge der Modulation durch LFO 2. Tonhöhenänderungen sind bipolar (auf und ab); eine unipolare Tonhöhenmodulation ist durch die Verwendung der Modulationsmatrix möglich.

Formbetrag – steuert weitere Modifikationen der Wellenform und ist für alle Wellenformen aktiv. Bei Pulswellen wird die Pulsbreite angepasst; bei Sinus-, Dreieck- und Sägezahnwellen erzeugt es eine Wellenfaltung, die der Grundwellenform zusätzliche Obertöne hinzufügt. Wenn mehr wird ausgewählt durch Welle Schalter und Quelle ist eingestellt auf Handbuchnavigiert die Steuerung kontinuierlich durch die fünf Wellenformen der aktuell für den WaveMehr Parameter im Oszillatormenü.

Quelle – weist die Formbetrag Steuerung auf eine von drei Quellen, die die Wellenform weiter verändern. Die Optionen sind: Modulation durch Hüllkurve 1 (Mod-Umgebung 1), Modulation durch LFO 1 (LFO 1), Und Handbuch, wenn die Formbetrag Die Steuerung selbst verändert die Wellenform. Die drei Quellen sind additiv: alle können gleichzeitig verwendet werden.

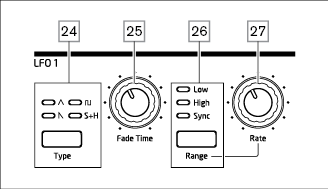

Typ – Durchlaufen Sie die verfügbaren Wellenformen: Dreieck, Sägezahn, Rechteck, Sample & Hold. Die zugehörigen LEDs zeigen die LFO-Geschwindigkeit und Wellenform optisch an.

Überblendzeit – bestimmt den Zeitpunkt der LFO-Aktion: Es ist möglich, den LFO zu beschleunigen, zu verlangsamen oder seine Wirkung zu verzögern. Die Einstellungen werden im LFO-Menü vorgenommen.

Reichweite – wählt Hoch oder Niedrig; die dritte Option ist Synchronisieren, wodurch die LFO-Frequenz mit der internen Arp-Clock oder einer externen MIDI-Clock (sofern vorhanden) synchronisiert wird.

Rate – stellt die LFO-Frequenz ein.

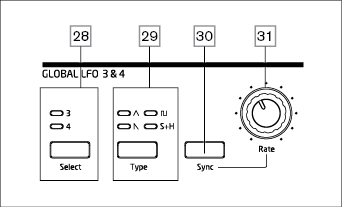

Wählen – weist die Regler in diesem Bereich entweder LFO 3 oder LFO 4 zu.

Typ – durchläuft die verfügbaren Wellenformen; als über.

Rate – stellt die LFO-Frequenz ein.

Drücken Synchronisieren synchronisiert die LFO-Frequenz mit der internen Arp-Clock oder einer externen MIDI-Clock, falls vorhanden.

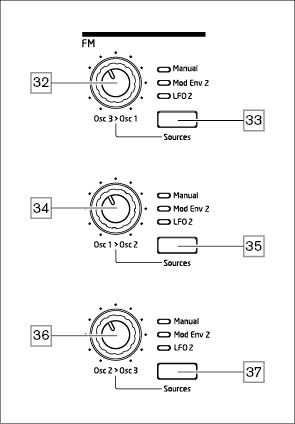

Osz 3 > Osz 1 – steuert die Tiefe der Frequenzmodulation, die Oszillator 3 auf die Tonhöhe von Oszillator 1 anwendet.

Quelle – weist die Osz 3 > Osz 1 Modulationstiefenregelung auf eine von drei Quellen. Die Optionen sind: Modulation durch Hüllkurve 2 (Mod Env 2), Modulation durch LFO 2 (LFO 2), Und Handbuch, wenn die Osz 3 > Osz 1 Der Regler selbst stellt die Modulationstiefe ein. Die drei Optionen sind additiv: Alle können gleichzeitig verwendet werden, wobei die Modulationstiefe für jede Quelle unabhängig eingestellt wird.

Osz 1 > Osz 2 - steuert die Tiefe der Frequenzmodulation, die von Oszillator 1 auf die Tonhöhe von Oszillator 2 angewendet wird

Quelle – erfüllt die entsprechende Funktion als Quelle Taste für die Osz 1 > Osz 2 Kontrolle .

Osz 2 > Osz 3 - steuert die Tiefe der Frequenzmodulation, die Oszillator 2 auf die Tonhöhe von Oszillator 3 anwendet.

Quelle – erfüllt die entsprechende Funktion als Quelle Taste für die Osz 2 > Osz 3 Kontrolle .

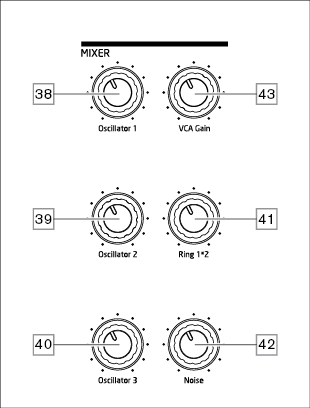

Osc 1 – regelt die Lautstärke von Oszillator 1.

Osc 2 – regelt die Lautstärke von Oszillator 2.

Osc 3 – regelt die Lautstärke von Oszillator 3.

Ring 1*2 – steuert den Ausgangspegel des Ringmodulators: Die Eingänge des Ringmodulators sind Osc 1 und Osc 2.

Lärm – regelt die Lautstärke des weißen Rauschgenerators.

VCA-Verstärkung – steuert effektiv den Ausgangspegel des Mischpults: Es regelt die analoge Verstärkung der summierten Signale. Siehe Summit: vereinfachtes Blockdiagramm.

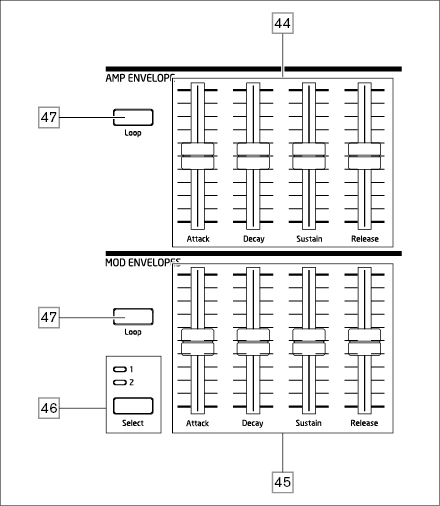

Amp-Hüllkurvenregler – ein Satz von vier 45-mm-Schiebereglern zum Anpassen der Standard-ADSR-Parameter (Attack, Decay, Sustain und Release) der Amplitudenhüllkurve.

Mod Envelope-Regler – ein identischer Satz von Schiebereglern, mit denen die Parameter der beiden Modulationshüllkurven eingestellt werden (siehe ] unten).

Wählen – Summit erzeugt zwei unabhängige Mod Envelopes; mit diesem Button wird ausgewählt, welche davon (Mod 1 oder Mod 2) die Mod Envelope-Schieberegler Kontrolle.

Schleife – aktiviert die Loop-Funktion der Hüllkurve. Dadurch werden die AHD-Phasen der Hüllkurve mehrmals neu getriggert. Die Anzahl wird durch die Wiederholungen Parameter im Umgebung Speisekarte.

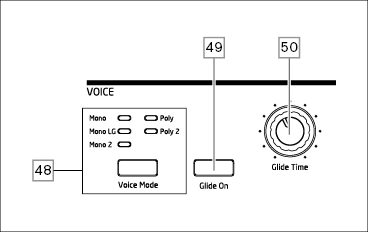

Sprachmodus – wählt einen von fünf Sprachmodi, drei monophone und zwei polyphone

Gleiten Sie weiter – aktiviert/deaktiviert die Glide-Funktion.

Gleitzeit – stellt die Portamento-Gleitzeit ein.

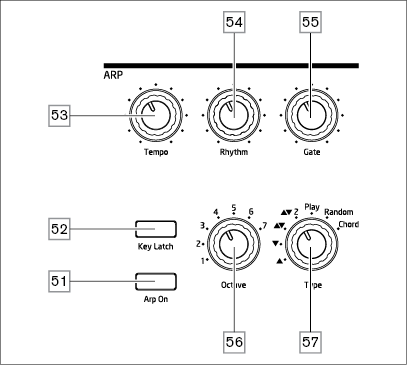

Arp Ein – schaltet den Arpeggiator ein und aus.

Schlüsselverriegelung – wenn die Tastensperre bei gedrückt gehaltenen Tasten ausgewählt ist, Summit spielt die gehaltenen Noten kontinuierlich, bis die Option deaktiviert wird. Dies kann verwendet werden, um eine Arpeggiator-Sequenz automatisch aufrechtzuerhalten. Key Latch kann jedoch unabhängig vom Arpeggiator verwendet werden, um gespielte Noten beliebig lange zu halten.

Tempo – legt die Geschwindigkeit des Arp-Musters fest.

Rhythmus – wählt basierend auf den gespielten Noten eines von 33 verschiedenen Mustern aus.

Tor – legt die Dauer der vom Arpeggiator gespielten Noten fest.

Oktave – legt die Anzahl der Oktaven fest, über die sich das Arp-Muster erstreckt. Durch Erhöhen des Oktavenbereichs wird die Musterlänge erhöht.

Typ – weitere Variationen des Arp-Musters sind möglich durch Variation Typ. Dadurch können Sie die Richtung und/oder Reihenfolge der Noten wählen, aus denen das Muster besteht, z. B. aufwärts oder abwärts, zufällig oder als Akkordfolge.

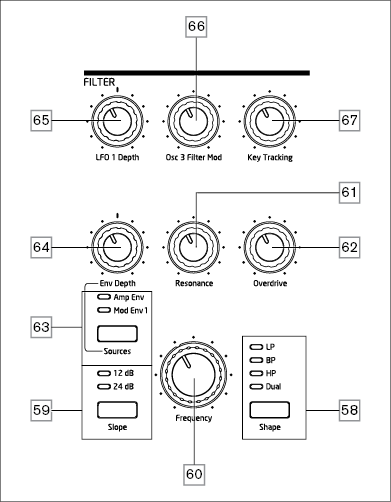

Form – durchläuft die drei Grundfiltertypen: Tiefpass (LP), Bandpass (Blutdruck) oder Hochpass (HP); Auswahl Dual öffnet eine Menüseite (Stimme Menüseite 4), wo neun weitere Optionen basierend auf Serien- oder Parallelkombinationen zweier gleichzeitig arbeitender Filtertypen ausgewählt werden können.

Neigung – stellt die Neigung des Filters ein auf entweder 12 dB oder 24 dB pro Oktave.

Frequenz – großer Drehknopf zur Steuerung der Grenzfrequenz (LP oder HP) oder Mittenfrequenz (BP) des Filters.

Resonanz – fügt der Filtercharakteristik Resonanz hinzu (eine erhöhte Reaktion bei der Filterfrequenz).

Overdrive – fügt dem Mischpultausgang einen gewissen Grad an Vorfilterverzerrung hinzu.

Quelle – weist die Umgebungstiefe Kontrolle zu einer von zwei Quellen, die die Filterfrequenz modulieren können. Zur Auswahl stehen die Modulation durch die Amplitudenhüllkurve (Amp Env) oder eine der Mod-Hüllkurven (Mod-Umgebung 1). Die beiden Quellen sind additiv und können gleichzeitig verwendet werden.

Umgebungstiefe – steuert den Betrag, um den die Filterfrequenz durch die aktuell ausgewählte Hüllkurve verändert wird Quelle Die beiden Quellen können unterschiedliche Tiefenwerte aufweisen. Umgebungstiefe ist eine Mitte-Null-Steuerung und daher können der Filterfrequenz durch jede Modulationsquelle sowohl positive als auch negative Variationen aufgezwungen werden.

LFO 1 Tiefe – steuert den Betrag, um den die Filterfrequenz durch LFO 1 geändert wird. LFO 1 Tiefe ist eine Mitte-Null-Steuerung und somit kann die Filterfrequenz sowohl positiv als auch negativ variiert werden.

Osc 3 Filter Mod – ermöglicht die direkte Modulation der Filterfrequenz durch Oszillator 3.

Schlüsselverfolgung – steuert den Betrag, um den die Tastaturposition der gespielten Note die Filterfrequenz zwischen 0 und 100 % variiert.

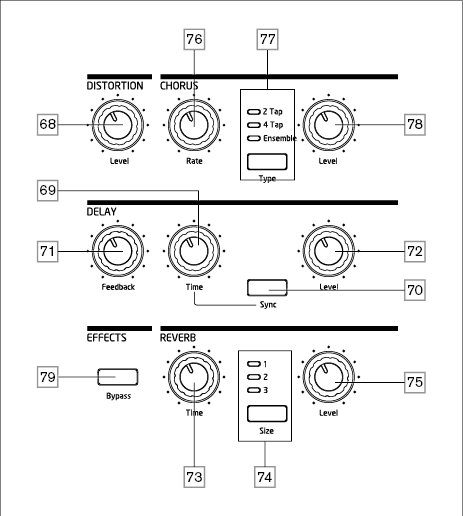

VERZERRUNG: Pegel – steuert den Grad der analogen Verzerrung, der auf die Summe aller aktiven Stimmen für jeden Part angewendet wird.

DELAY: Zeit – Legt das Timing des verzögerten Signals (Echo) fest, das dem Original hinzugefügt wird. Die maximale Verzögerung beträgt ca. 1,4 Sekunden.

DELAY: Synchronisation – Wahl Synchronisieren ermöglicht die Synchronisierung der Verzögerungszeit mit der internen Uhr oder einer eingehenden MIDI-Uhr.

DELAY: Feedback – ermöglicht die Rückführung des verzögerten Signals zum Eingang des Verzögerungsprozessors, wodurch mehrere Echos entstehen.

DELAY: Pegel – regelt die Lautstärke des verzögerten Signals.

REVERB: Zeit – regelt die Nachhallzeit. (Die maximale Zeit ist länger als alles, was Sie wahrscheinlich jemals brauchen werden!)

REVERB: Größe – emuliert Räume dreier verschiedener Größen: 3 ist der größte.

REVERB: Pegel – steuert die „Menge“ des Nachhalls.

CHOR: Bewerten – passt die Rate der Chorus-Modulation an.

CHOR: Typ – ermöglicht Ihnen die Auswahl eines von drei verschiedenen Chorus-Algorithmen.

CHOR: Ebene – steuert den Grad des Chorus-Effekts.

EFFEKTE: Bypass – Mit dieser Taste können die drei Zeitbereichseffekte (Delay, Reverb und Chorus) ein- oder ausgeschaltet werden. Bypass hat keinen Einfluss auf die analoge Verzerrung.

ANIMIERTE 1 Und 2 – Fügen Sie dem aktuell erzeugten Klang einen sofortigen Effekt hinzu, indem Sie zusätzliche, vorprogrammierte Modulations- und Effekt-Routings aktivieren, die in der Modulationsmatrix eingerichtet wurden. Diese Schaltflächen sind ideal für Live-Auftritte: Die meisten SummitDie Factory-Patches enthalten Animate-Funktionen.

Halten – Drücken Halten wird die Animate-Funktion im „Ein“-Zustand „gesperrt“. Sie können entweder drücken Halten vor dem Drücken ANIMIERENoder umgekehrt. Durch Drücken von ANIMIEREN Beim zweiten Mal werden sowohl die Animations- als auch die Haltefunktion freigegeben.

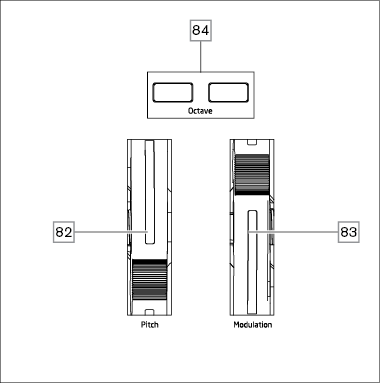

Weichgummi Tonhöhe Rad mit positiver Rückkehr zur Mittelposition. Der Standardbereich beträgt +/- eine Oktave, aber der Bend-Range-Parameter im Oszillator-Menü ermöglicht einen Bereich von bis zu +/- zwei Oktaven für jeden Oszillator unabhängig.

Weichgummi Modulation Rad, dessen spezifischer Effekt je nach Patch variiert. Es kann auch als Modulationsmatrixquelle zugewiesen werden, um einen oder mehrere Parameter zu ändern.

Beachten Sie, dass die Pitch- und Modulationsräder eine interne Beleuchtung haben, die farblich an die aktuelle A/B-Einstellung angepasst ist. MEHRTEILIG Auswahl [12].

Oktave + Und Oktave – Tasten – verschieben die Tastatur mit jedem Tastendruck um eine Oktave nach oben oder unten: Der maximale Bereich beträgt +/-3 Oktaven. Die Beleuchtung der Tasten erhöht sich mit zunehmender Oktavverschiebung; beide Tasten sind dunkel, wenn keine Oktavverschiebung aktiv ist.
