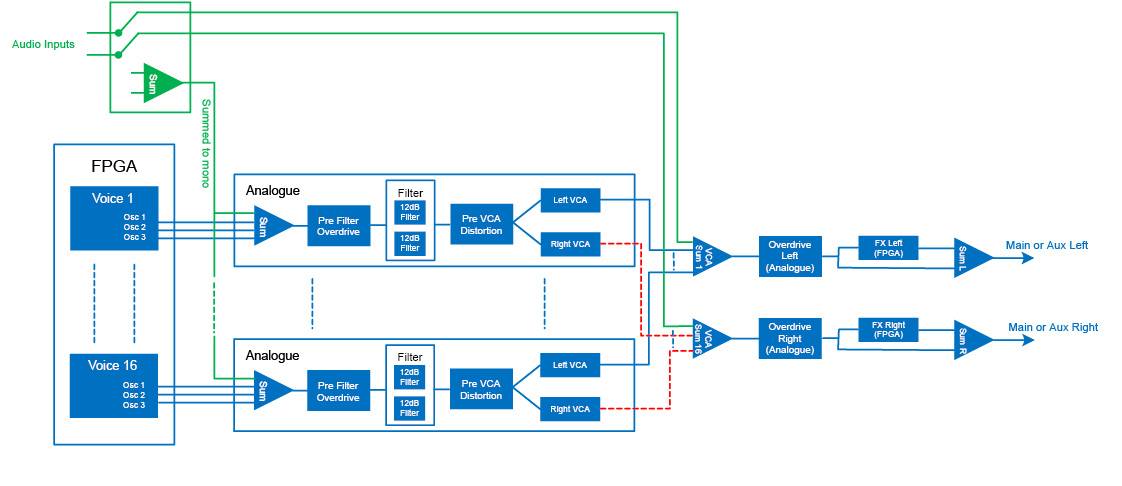

SummitA arquitetura do compreende essencialmente dois sintetizadores completos, idênticos, mas totalmente separados, com um único conjunto de controles. Dependendo do tipo de Patch em uso – Simples ou Multi – os dois sintetizadores funcionam de maneira idêntica, com cada controle afetando o mesmo parâmetro em ambos os sintetizadores simultaneamente (Patches Simples), ou funcionam de forma diferente, gerando as Partes A e B de um Patch Multi, com cada controle afetando seu parâmetro em apenas um dos dois sintetizadores por vez.
Cada um de SummitAs duas partes do 's utilizam oito vozes separadas, que são tratadas de forma independente em toda a cadeia de sinal restante. As vozes são sintetizadas digitalmente em um Field Programmable Gate Array (FPGA) usando osciladores controlados numericamente operando a uma taxa de clock extremamente alta, resultando em formas de onda indistinguíveis daquelas que utilizam síntese analógica tradicional.
Cada voz é uma mistura das saídas dos três osciladores; quando você ajusta um dos controles de nível do oscilador ,
ou
Você está efetivamente ajustando o nível de oito vozes simultaneamente. Os elementos subsequentes na cadeia de processamento de sinal estão inteiramente no domínio analógico. Observe que a distorção pode ser adicionada em vários lugares – antes do filtro (Overdrive
), após o filtro (FltPostDrv no Voz Menu) e após a soma final da voz (Nível de distorção
). O efeito sonoro pode ser bem diferente em cada caso.
Observe que os efeitos no domínio do tempo (FX) – chorus, delay e reverb – também são gerados digitalmente dentro do FPGA. Os efeitos estéreo enviados para a seção de processamento de FX são obtidos após o VCA principal, de modo que todas as distorções adicionadas aos sinais são processadas pelo FX. O sinal de retorno do FX é adicionado de volta ao mesmo ponto no caminho do sinal.
Summit também possui um par de entradas de áudio (veja no Painel traseiro): eles permitem que você conecte fontes de áudio externas - por exemplo, de outros módulos de sintetizador - e então use SummitOs amplos recursos de processamento da para tratar seus sons. Os dois conectores jack de ¼” são destinados aos sinais esquerdo e direito de um par estéreo, mas você pode conectar uma fonte mono à entrada ESQUERDA somente se desejar.
Página 3 do Voz O menu habilita essas entradas e permite que você escolha se os sinais externos conectados devem ser mixados com cada uma das 16 vozes na entrada da seção de filtro analógico ou adicionados ao som do sintetizador "pós-VCA" na saída da seção de filtro. A primeira opção – Pré-filtro no menu – adiciona efetivamente os sinais externos para Summitsons gerados internamente e, portanto, passarão pelo mesmo processamento de sinal que os sons nativos do sintetizador, incluindo overdrive de pré-filtro analógico e distorção pré-VCA.
A segunda opção – Pós-filtro no menu – permite encaminhar os sinais externos diretamente para SummitSeção FX, onde eles podem ser adicionados aos sons de sintetizador nativos ou ter uma das seções FX alocadas a eles exclusivamente: esta seleção é feita na Página C do Configurações menu. Como as saídas das seções de efeitos podem ser roteadas para as saídas principais ou auxiliares, isso permite adicionar efeitos a sinais externos de forma totalmente independente de qualquer função do sintetizador.
