Começando com o Summit

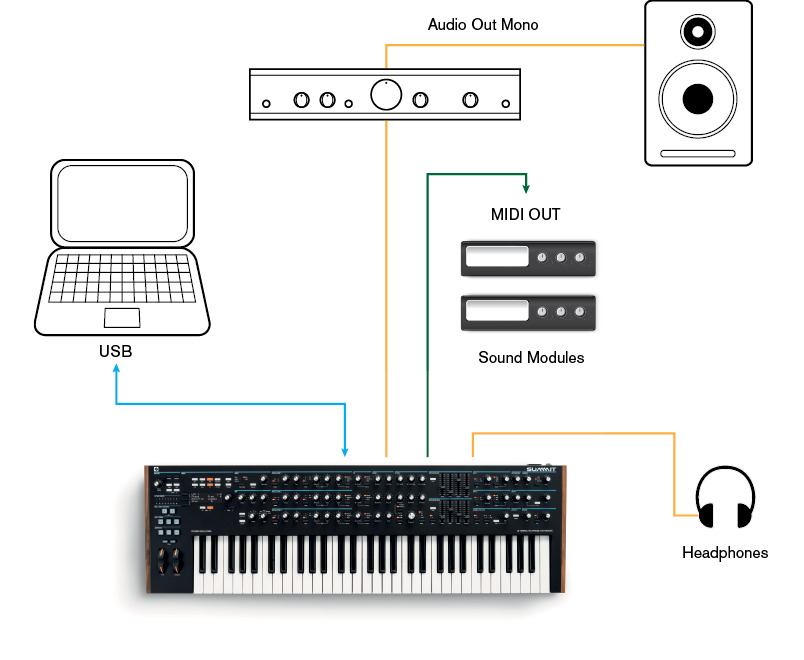

Em vez de um alto-falante e/ou um mixer de áudio, você pode usar um par de fones de ouvido. Eles podem ser conectados à saída de fone de ouvido no painel traseiro. As saídas principais permanecem ativas quando os fones de ouvido são conectados. Volume o controle também ajusta o nível do fone de ouvido.

Por padrão, a saída do fone de ouvido segue a saída principal, que – novamente por padrão – carrega as Partes A e B de um Multi Patch. Você pode alterar o que ouve nos fones de ouvido na Página A do Configurações menu.

Embora a maioria dos parâmetros-chave que afetam a natureza do som Summit gera são acessíveis por meio de controles e interruptores rotativos dedicados e “por função”, muitos outros parâmetros e configurações de sintetizador podem ser modificados usando o display OLED e seus controles associados.

O sistema de menu foi projetado para que todos os parâmetros e configurações possam ser acessados em um único “nível” de menu – não há submenus de vários níveis para navegar.

SummitO sistema de menu foi projetado para ser o mais simples e consistente possível. Os botões acima do visor, além Configurações e os dois Correção botões, selecione um dos onze menus. Todos os menus, exceto Patch, têm várias páginas: use o Página Botões ◀ e ► para rolar pelas páginas em sequência.

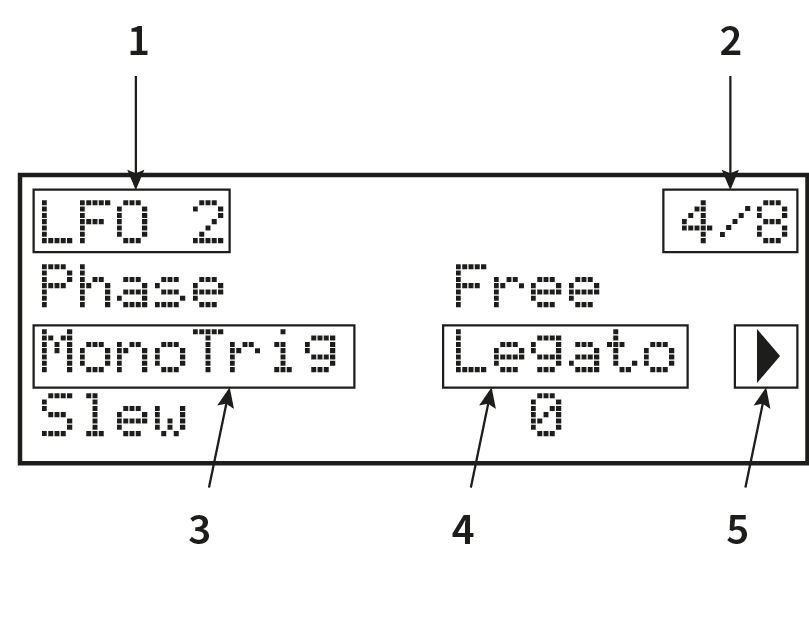

Em cada página, a Linha 1 é uma linha de "título" e permanece fixa. As linhas 2, 3 e 4 exibem, cada uma, um parâmetro para modificação; algumas páginas não apresentam dados em todas as linhas. Use os três botões à esquerda da tela para selecionar a linha a ser editada: a linha ativa é indicada pelo símbolo ►. O valor do parâmetro pode ser ajustado pelo controle giratório ou pelo Valor +/- botões.

Summit podem ser efetivamente dois sintetizadores em um. Cada controle no painel e cada função do menu podem afetar o parâmetro relevante em um ou ambos, dependendo do modo em uso.

Quando um único patch está em uso, os dois sintetizadores operam "em conjunto": ambos estão operacionais, mas fazem exatamente a mesma coisa. Ao mover um controle no painel ou ajustar um parâmetro em um menu, você está fazendo o mesmo ajuste em ambos os sintetizadores, na mesma proporção. Cada sintetizador tem 8 vozes, então você tem 16 vozes disponíveis no total. CONTROLE MULTIPARTE e MULTIMODO botões ( para ) ficará apagado.

Quando um Multi Patch está em uso, os dois sintetizadores operam independentemente. O Multi Patch consiste em dois Single Patches separados, um – Parte A – gerado por um sintetizador, o outro – Parte B – gerado pelo outro. A capacidade de combinar dois sons diferentes proporciona uma paleta sonora bastante ampliada para trabalhar, já que cada parâmetro em cada Parte pode ser ajustado independentemente, se desejado.

Quando um Multi Patch é selecionado (ou criado), o CONTROLE MULTIPARTE e MULTIMODO os botões ficam disponíveis e sua cor reflete SummitModo operacional do:

Com a Parte A selecionada em CONTROLE MULTIPARTE, SummitOs controles afetarão apenas o sintetizador que gera a Parte A: da mesma forma, com a Parte B selecionada, os controles afetam o sintetizador da Parte B. Você pode pressionar os botões UM e B juntos para invocar o terceiro estado de controle – Ambos. Agora o painel de controle – botões, controles deslizantes e menus – afetará ambos os sintetizadores ao mesmo tempo.

Você pode escolher como jogar Multi Patches com os três MULTIMODO botões, embora um Multi Patch de fábrica tenha como padrão o Modo que o designer de som tinha em mente quando desenvolveu o Patch.

Summit tem 1.024 locais de memória para Patches:

Os dois blocos de 512 têm o mesmo arranjo: cada um consiste em quatro bancos de 128; os bancos são designados de A a D. A memória é pré-carregada com 768 patches de fábrica: estes foram especialmente criados para Summit e esperamos que elas inspirem você e sejam úteis em suas composições.

Existem 384 Patches Únicos e Patches Múltiplos. Eles ocupam os Bancos A, B e C em ambos os casos; ambos os Bancos D são fornecidos como locais de memória convenientes para armazenar seus próprios Patches, embora você possa armazená-los em qualquer local de memória se não se importar em sobrescrever um Patch de fábrica (eles podem ser facilmente restaurados usando Componentes Novation). Cada local de memória do Banco D é pré-carregado com o mesmo Patch "inicial" padrão: para Patches Únicos, este é denominado Patch de inicialização, e para Multi Patches é denominado Inicialização Multi.

Um Patch inicial sempre será o ponto de partida para criar novos sons “do zero”.

Um Patch é carregado simplesmente selecionando seu número com o controle giratório ou Valor +/- botões , ou o Remendo +/- botões , se a linha 2 estiver selecionada no OLED. Ela será ativada imediatamente.

Patches Únicos

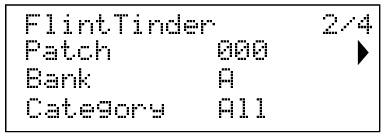

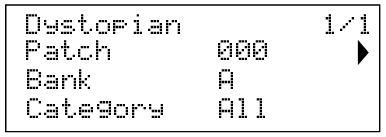

Quando um único patch é carregado, a página Informações do patch é exibida:

A linha superior da página exibe o nome do Patch; abaixo dele estão o número do Patch e o nome do Banco (A, B, C ou D).

A linha inferior, Categoria, indica qual “tipo” é o Patch. A configuração padrão é Todos, mas se você selecionar uma das outras doze categorias disponíveis (mais duas categorias adicionais de “Usuário”), então percorrer os Patches - com o controle giratório ou o Remendo +/- botões [6] - oferecerá apenas Patches dessa categoria; isso é útil para acelerar a seleção de Patches.

Multi Patches

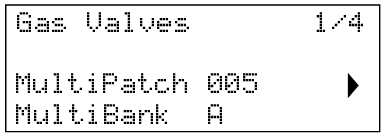

Quando um Multi Patch é carregado, a primeira das quatro páginas de informações do Patch é exibida:

Assim como nos Patches Únicos, o nome, o número e o Banco do Patch são exibidos. Observe que o prefixo Multi é adicionado aos rótulos do Patch e do Banco para ajudar a diferenciá-los das informações do Patch Único.

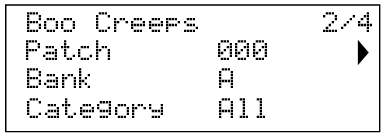

Imprensa Página ► para exibir a página 2:

Parte A

Parte B

Esta página fornece detalhes dos dois Patches Únicos que foram combinados para criar o Patch Múltiplo. Pressione o botão CONTROLE MULTIPARTE botões UM ou B para ver o Patch de cada Parte. Observe que todos eles são exibidos ocupando o Banco A, Patch 000. Isso permite que você selecione um Patch único alternativo (ou Patch Inicial) para modificar o som geral do Multi Patch. O campo Categoria funciona da mesma forma que para Patches Únicos.

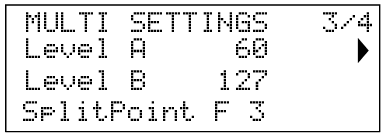

Imprensa Página ► para exibir a página 3:

Esta página permite que você defina o volume relativo das Partes A e B do Multi Patch. Nível A e Nível B funcionam independentemente de as Partes A e B serem roteadas para a mesma saída (a configuração padrão) ou separadamente para as Saídas Principal e AUX. Este roteamento alternativo pode ser feito na Página A do Configurações menu (ver página 43).

Em Dividir No Modo, a Parte A é tocada pela parte inferior do teclado e a Parte B pela superior. O ponto de divisão pode estar em qualquer lugar do teclado e você verá que sua posição varia entre os Multi Patches. Para o Patch Inicial, o "ponto de divisão" é o Dó central (C3): no exemplo do Patch mostrado acima, o designer do Patch decidiu colocá-lo em Fá3. Você pode alterar o ponto de divisão selecionando a Linha 4 e escolhendo outra nota, de Dó-2 a Sol8. Essa extensão é maior que o tamanho do teclado porque permite a mudança de oitava do teclado ou dos dados de notas MIDI recebidos por Summit de uma fonte externa.

Se você deseja mover o ponto de divisão apenas dentro do intervalo do teclado físico, mantenha pressionado o Dividir botão e então pressione a tecla que indica o novo ponto de divisão.

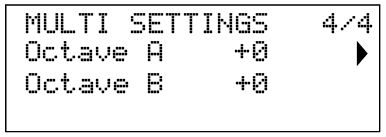

Imprensa Página ► para exibir a página 4:

O Oitava A e Oitava B Os parâmetros permitem que você desloque o tom das duas partes do Multi Patch independentemente uma da outra, em uma ou duas oitavas, para cima ou para baixo.

O Comparar botão permite que você ouça o Patch que você carregou em seu estado "de fábrica", ignorando quaisquer alterações ou ajustes que você tenha feito. Mantenha o botão pressionado para ouvir o Patch original: ao soltá-lo, você retornará à sua versão modificada. Observe que você não pode selecionar Comparar enquanto mantém qualquer tecla pressionada. Este é um recurso útil para usar quando você está prestes a salvar um novo Patch em um local de memória que pode já conter um Patch que você deseja manter – você pode pressionar Comparar durante o processo de salvamento para verificar o que está no local de memória pretendido.

Você pode pressionar Inicializar a qualquer momento para carregar uma cópia de SummitPatch inicial padrão. O Patch carregado será Patch de inicialização. Se você estiver no modo Multi Patch, Patch de inicialização será carregado para a Parte A ou Parte B, dependendo de qual Parte foi a última a ser selecionada.

Carregando Patch de inicialização não substitui o Patch anterior, embora você perca quaisquer modificações feitas no Patch anterior se ainda não o tiver salvo.

Patches individuais podem ser salvos em qualquer um dos 512 locais de memória reservados; da mesma forma, Patches múltiplos podem ser salvos em qualquer um dos seus 512 locais. No entanto, se você salvar seu Patch em qualquer local nos Bancos A, B ou C em ambos os casos, você substituirá uma das predefinições de fábrica. Para salvar um Patch, pressione o botão Salvar botão. O display OLED muda conforme mostrado abaixo:

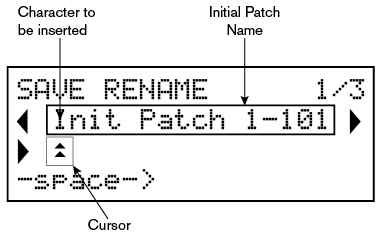

Agora você pode dar um nome ao Patch que deseja salvar. O nome existente é exibido inicialmente; use o botão da Linha 2 (►) para mover o cursor para a posição do caractere a ser alterado e, em seguida, use o controle de parâmetros rotativo para selecionar a nova letra. Repita este processo, um caractere de cada vez. Letras maiúsculas, minúsculas, números, sinais de pontuação e espaços estão disponíveis em sequência no controle rotativo. Use o botão da Linha 4 para inserir um espaço em vez de um caractere. Após inserir o novo nome, pressione Página ► para ir para a Página 2, onde você decide em qual local de memória o Patch modificado será salvo.

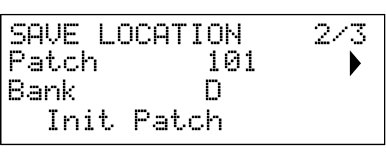

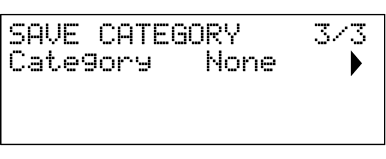

Agora você pode inserir o local de memória por Banco e número. Observe que o nome do Patch atualmente no local de memória selecionado é exibido na Linha 4, para lembrá-lo do que já está armazenado lá, caso seja algo que você não queira sobrescrever. Pressione Página ► novamente para selecionar a Página 3, e você pode (se desejar) atribuir seu Patch a uma das diversas categorias pré-determinadas.

Quando tiver feito isso, pressione Salvar novamente, e o visor confirmará que o Patch foi salvo.

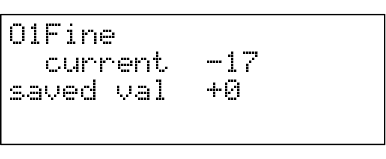

O display OLED exibirá a última página de menu selecionada até que um controle giratório ou deslizante seja movido no painel de controle. Isso muda instantaneamente o display para mostrar o controle que está sendo movido: ele também exibirá o novo valor do parâmetro juntamente com o valor do parâmetro salvo para o Patch atualmente carregado:

Muitos controles rotativos têm uma faixa de parâmetros de 0 a +127. Outros, por exemplo, o filtro Profundidade do ambiente controle ou os osciladores Mod Env 2 controles, são efetivamente “centro-zero” e têm uma faixa de parâmetros de -64 a + 63 ou -128 a +127.

O visor retorna à página de menu anterior um curto período (definido pelo usuário) após a liberação do controle. Se nenhum controle for pressionado por 10 minutos, o visor desliga, mas retorna imediatamente quando um controle ou botão de menu é selecionado.

Exceções ao acima exposto são as Volume Mestre controle rotativo, o mais configuração dos três osciladores Aceno botões e o Dual configuração do filtro Forma botão. Quando você ajusta o Volume Mestre controlá-lo não altera o display OLED de forma alguma, mas selecionar um oscilador Aceno para mais mudará a exibição para a página 3, 5 ou 7 do Osc menu (o número da página depende do oscilador que está sendo ajustado), pois essas páginas incluem o WaveMore parâmetro para seleção de tabela de ondas. Da mesma forma, a configuração do filtro Forma para Dual muda a exibição para a página 4 do Voz cardápio, onde o FltShpMais e FltFreqSep parâmetros, que são usados para múltiplas configurações de filtro, estão disponíveis.

Tal como acontece com os sintetizadores analógicos tradicionais, a maioria dos controles primários de modificação de som em Summit são controles ou interruptores físicos dedicados e rotativos, que fornecem acesso instantâneo aos parâmetros de som mais comumente necessários.

Muitos outros parâmetros estão disponíveis para ajuste na maioria das seções do sintetizador através do sistema de menus; estes tendem a ser parâmetros aos quais você não precisaria de acesso imediato durante uma apresentação ao vivo. Aqueles no Osc, Ambiente, LFO, Arp/Relógio, Voz e FX todos os menus afetam diretamente as seções relevantes de geração e tratamento de som, enquanto o Mod e Modificador de efeitos Os menus permitem que você interconecte diferentes seções do sintetizador com a Matriz de Modulação ou a Matriz de Modulação FX independente, que é dedicada ao controle dos parâmetros FX.

Ajustar a frequência do filtro de um sintetizador é provavelmente o método mais utilizado para modificação sonora em apresentações ao vivo. Por esse motivo, a Frequência do Filtro possui um amplo controle rotativo. Experimente diferentes tipos de patch para ouvir como a alteração da frequência do filtro altera as características de diferentes tipos de som. Ouça também os diferentes efeitos dos formatos básicos do filtro., então tente selecionar configurações de filtros duplos definindo Forma para dual.

SummitO teclado do é equipado com um par padrão de rodas de controle de sintetizador, Tom e Mod (Modulação). Tom é acionado por mola e retornará à sua posição central. A faixa de controle de tom é ajustável independentemente para cada oscilador (com o Faixa de Curvatura parâmetro - ver Faixa de roda de passo) em incrementos de semitons de até +/-2 oitavas; a configuração padrão para o Patch inicial é +/-1 oitava, mas muitos Patches terão diferentes intervalos de bend.

O Mod A função da roda varia de acordo com o patch carregado; geralmente, é usada para adicionar expressão ou vários elementos a um som. Um uso comum é adicionar vibrato a um som.

É possível atribuir o Mod para alterar vários parâmetros que compõem o som – ou uma combinação de parâmetros simultaneamente. Este tópico é discutido com mais detalhes em outra parte do manual. Veja Matriz de modulação – fontes.

Também equipamos o teclado com um par de botões Octave Shift . Eles efetivamente deslocam todo o teclado para cima ou para baixo uma oitava por vez a cada pressionamento, até um máximo de três oitavas. Quando em uso, um Oitava O botão acenderá em branco em um dos três níveis de brilho diferentes para indicar que o Octave Shift está ativo: o brilho aumenta com o grau de deslocamento aplicado.

Por padrão, o C fica aproximadamente no meio do teclado (logo abaixo do oscilador Forma controles) é Dó central (em relação a Lá = 440 Hz).

Summit Inclui um poderoso arpejador (o "Arp"), que permite que arpejos de complexidade e ritmo bastante variados sejam tocados e manipulados em tempo real. O Arpejador é ativado pressionando o botão Arp ligado botão .

Em sua configuração mais básica, quando uma única tecla é pressionada, a nota será reativada pelo arpejador, a uma taxa determinada pelo Tempo controle ou o Taxa de clock parâmetro na página 1 do Arp Menu. Se você tocar um acorde, o arpejador identifica suas notas e as toca individualmente em sequência na mesma velocidade (isso é conhecido como padrão de arpejo ou "sequência de arpejos"); portanto, se você tocar uma tríade em Dó maior, as notas arpejadas serão Dó, Mi e Sol que compõem o acorde.

O tempo do arp também pode ser sincronizado com um relógio MIDI de entrada, para que você possa facilmente bloquear padrões de arp em sequenciadores, baterias eletrônicas ou outros geradores de som.

Ajustando o Portão , Tipo , Ritmo e Oitava Os controles alteram o ritmo do padrão (a forma como a sequência é tocada e a extensão das notas) de diversas maneiras. A maioria desses parâmetros, e vários outros, também podem ser ajustados na página 2 do Arp cardápio. Veja O Arpejador para mais detalhes.

Summit Possui um alto grau de implementação MIDI, e quase todos os parâmetros de controle e sintetizador são capazes de transmitir dados MIDI para equipamentos externos. Da mesma forma, o sintetizador pode ser controlado em quase todos os aspectos por dados MIDI recebidos de um DAW, sequenciador ou teclado de controle mestre. Além disso, os dados de sintetizador para cada uma das duas partes bi-timbrais podem ser transmitidos e recebidos em diferentes canais MIDI, permitindo uma enorme gama de possibilidades de interface MIDI externa.

O Configurações O menu possui três páginas dedicadas à configuração MIDI e oferece inúmeras opções para habilitar vários aspectos do controle MIDI. Além da configuração do Canal MIDI por Parte, estas incluem Saída MIDI de Arpejo, Aftertouch, transmissão/recepção CC/NRPN e transmissão/recepção de Mudança de Programa/Banco. Consulte Operação MIDI em modos de patch único e múltiplo para mais detalhes.

O padrão de fábrica é que todas as opções de transmissão/recepção MIDI estejam ativadas, e o Canal MIDI 1 é definido como o canal ativo para dados de sintetizador globais, o Canal 2 para dados da Parte A e o Canal 3 para dados da Parte B. Consulte a tabela em O menu Configurações para mais detalhes.

Cada um dos dois ANIMAR botões pode ser programado para fornecer modificações instantâneas ao som do sintetizador, que persistem enquanto o botão estiver pressionado. Esta é uma ótima maneira de adicionar efeitos sonoros "na hora" em apresentações ao vivo.

Muitos de SummitOs patches de fábrica incluem programação para o ANIMAR botões. Quando uma função Animate está disponível, o botão é iluminado. O ANIMAR os botões são programados usando a Matriz de Modulação e aparecem nas listas de Fontes no Mod e Modificador de efeitos menus. Cada botão pode ser atribuído como uma fonte de modulação para qualquer um dos Destinos disponíveis em Mod Matrix e FX Mod Matrix (ou ambos). Veja A Matriz de Modulação e A matriz de modulação FX para mais detalhes.
