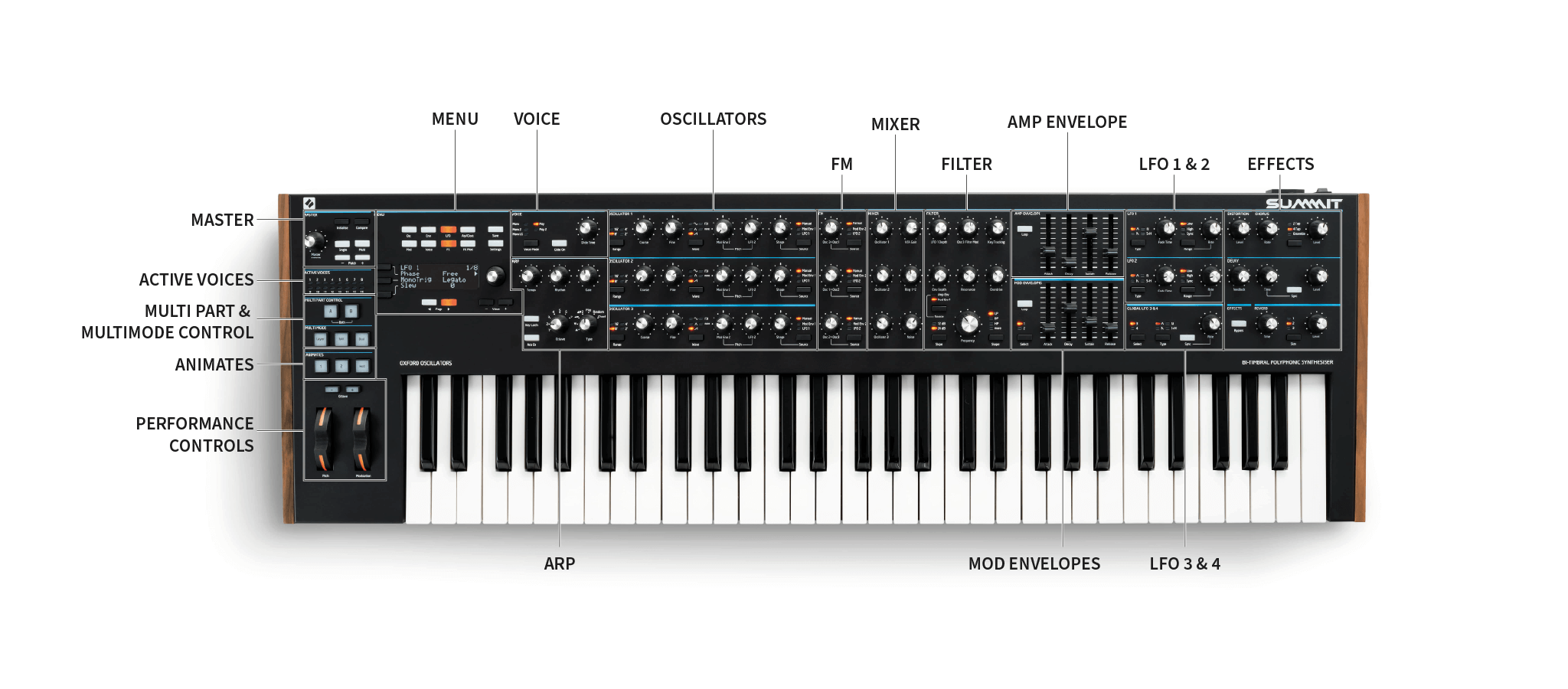

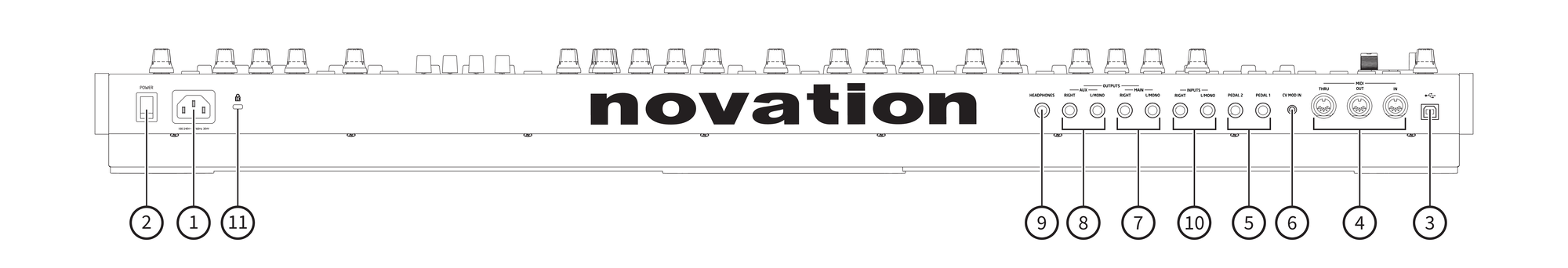

Summit visão geral do hardware

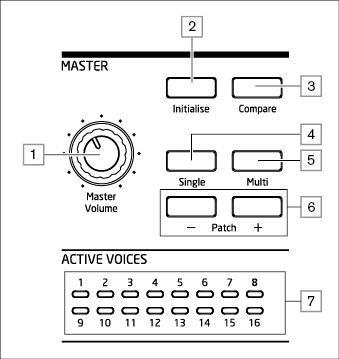

Volume Mestre – controle de volume mestre para o sintetizador PRINCIPAL e AUX saídas de áudio; isso também controla o nível de saída dos fones de ouvido.

Inicializar – por padrão, você pode pressionar este botão para redefinir todos os parâmetros do sintetizador para os valores padrão do Patch Inicial. Isso fornece um caminho rápido de volta a um "ponto de partida" básico para a criação de um som novo. A função de Inicializar pode ser alterado no Configurações Menu para que todas as configurações atuais do painel de controle sejam aplicadas ao Patch Inicial quando ele for carregado.

Comparar – pressione (e segure) este botão para ouvir a versão original do Patch atualmente carregado. Isso permite comparar os efeitos de qualquer ajuste feito desde o carregamento com a versão original. Quando um Multi Patch estiver selecionado, pressionar Comparar permitirá que você ouça as partes A e B do patch, independentemente da parte atualmente selecionada pelos botões A e B . Observe que Comparar só pode ser selecionado se as teclas não forem pressionadas ao mesmo tempo.

Solteiro – pressione para acessar a área de memória de Patches reservada para Patches de Partes Únicas. A localização e o nome atuais do Patch serão exibidos no visor e Patches Únicos alternativos poderão ser selecionados com o controle de parâmetros. .

Multi – pressione para acessar a área de memória de Patches reservada para Patches Multipartes. A localização e o nome atuais do Patch serão exibidos no visor e Patches Multipartes alternativos poderão ser selecionados com o controle de parâmetros.

Remendo +/- – esses botões fornecem um método alternativo de rolagem pelos Patches – Simples ou Multi, dependendo do modo selecionado.

Voz Ativa – dezesseis LEDs bicolores, indicando quais das dezesseis vozes estão ativas no momento. Todos os LEDs são laranja no modo Single Patch, enquanto laranja e azul são usados no modo Multi Patch para indicar o uso de vozes por Parte.

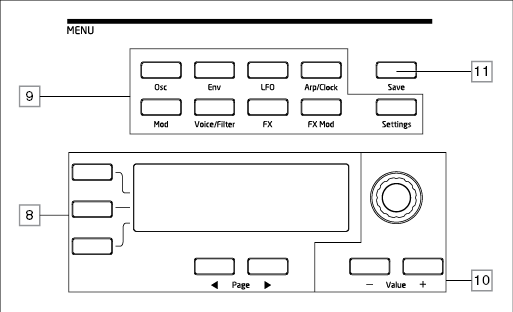

Display OLED de 20 caracteres x 4 linhas. Exibe um dos menus selecionados pelos botões ou os detalhes do Patch atual. As páginas dentro de cada menu podem ser selecionadas com o Página ◀ e Página ► botões abaixo do visor. Ajustando qualquer um dos Summitcontroles rotativos (exceto MESTRE) invoca uma exibição alternativa que mostra o valor do parâmetro que está sendo ajustado até que o controle seja liberado. Os três botões à esquerda da exibição atribuem o controle do parâmetro a uma linha específica da página que está sendo exibida.

Nove botões selecionando o menu a ser exibido: Osc, Ambiente, LFO, Arp/Relógio, Mod, Voz, FX, Modificador de efeitos e Configurações. Todos esses botões são “alternadores”: pressione-os uma segunda vez para sair do menu; o visor retornará à página de informações do Patch.

O ajuste dos parâmetros pode ser feito rapidamente pelo controle rotativo ou incrementado/decrementado um valor de parâmetro por vez com o Valor + / Valor - Botões. Esses controles também podem ser usados para navegar pela biblioteca de Patches (Single ou Multi, conforme a opção ativa no momento) se o display estiver exibindo dados de Patch e a Linha 2 ('Patch') estiver selecionada.

Salvar – abre a primeira das três páginas de menu, que permitem que as configurações atuais do sintetizador sejam salvas como um Patch do Usuário na memória.

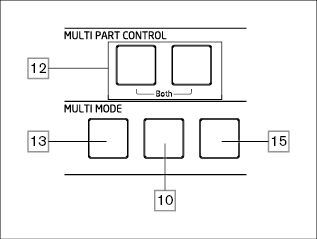

O UM e B Os botões selecionam qual Parte – A ou B – de um Multi Patch é atribuída aos controles do sintetizador e, em Dual modo (ver abaixo), qual parte você ouve. UM e B podem ser pressionados juntos para selecionar Ambos modo, quando os controles do sintetizador afetarão ambas as partes simultaneamente.

Camada - no modo Layer, o teclado toca as Partes A e B de um Multi Patch.

Dividir – este modo permite tocar a Parte A com a mão esquerda e a Parte B com a direita. O “ponto de divisão” é, por padrão, o Dó central (C3). O ponto de divisão pode ser redefinido pressionando e segurando Dividir enquanto pressiona a tecla apropriada no teclado; o novo ponto de divisão será salvo com o Patch.

Dual – neste modo, todo o teclado é atribuído à Parte A ou à Parte B, selecionada pelo UM e B botões . Ambas as partes podem ser selecionadas pressionando UM e B juntos; neste caso, o resultado é o mesmo que selecionar o modo Layer. Neste modo, você pode controlar os parâmetros de ambas as partes de um Multi Patch simultaneamente.

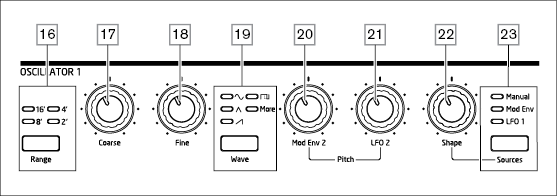

Faixa – percorre as faixas de afinação base do oscilador. Para afinação de concerto padrão (A3 = 440 Hz), defina como 8'.

Grosseiro – ajusta o tom do oscilador selecionado em um intervalo de ±1 oitava.

Multar – ajusta o tom do oscilador em uma faixa de ±100 centésimos (±1 semitom).

Aceno – percorre a gama de formas de onda do oscilador disponíveis – seno, triangular, dente de serra, pulso e mais (o menu oferece um amplo conjunto de tabelas de ondas adicionais para mais).

Profundidade do Mod Env 2 – controla a quantidade pela qual o tom do oscilador muda como resultado da modulação pelo Envelope 2. Todos os controles de profundidade de modulação são “centro-zero” e, portanto, valores positivos aumentarão o tom e valores negativos diminuirão o tom.

Profundidade LFO 2 – controla a quantidade pela qual o tom do oscilador muda como resultado da modulação pelo LFO 2. As mudanças de tom são bipolares (para cima e para baixo); a modulação de tom unipolar está disponível pelo uso da Matriz de Modulação.

Quantidade de forma – controla modificações adicionais na forma de onda e está ativo para todas as formas de onda. Com ondas de pulso, ajusta a largura do pulso; com ondas senoidais, triangulares e dente de serra, produz dobramento de onda, que confere harmônicos adicionais à forma de onda básica. Quando mais é selecionado pelo Aceno interruptor e Fonte está definido para Manual, o controle navega continuamente pelas cinco formas de onda da tabela de ondas atualmente selecionada para o WaveMore parâmetro no menu Oscilador.

Fonte – atribui o Quantidade de forma controle para uma das três fontes que alteram ainda mais o formato da onda. As opções são: modulação por Envelope 1 (Mod Env 1), modulação por LFO 1 (LFO 1), e Manual, quando o Quantidade de forma O próprio controle modifica a forma da onda. As três fontes são aditivas: todas podem ser usadas simultaneamente.

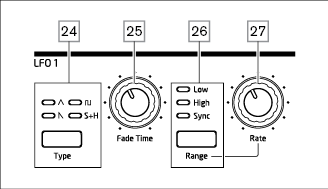

Tipo – percorre as formas de onda disponíveis: triângulo, dente de serra, quadrado, amostra e retenção. Os LEDs associados fornecem uma indicação visual da velocidade e da forma de onda do LFO.

Tempo de desvanecimento – define o tempo de ação do LFO: é possível aumentar ou diminuir a velocidade do LFO ou atrasar seu efeito. As opções são definidas no menu LFO.

Faixa – seleciona Alto ou Baixo; a terceira opção é Sincronizar, que sincroniza a frequência do LFO com o relógio arp interno ou com um relógio MIDI externo, se houver um.

Avaliar – define a frequência do LFO.

Selecione – atribui os controles nesta área ao LFO 3 ou LFO 4.

Tipo – percorre as formas de onda disponíveis; como acima.

Avaliar – define a frequência do LFO.

Pressionando Sincronizar sincroniza a frequência do LFO com o relógio arp interno ou com um relógio MIDI externo, se houver um.

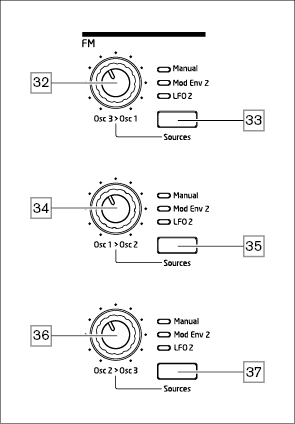

Osc 3 > Osc 1 – controla a profundidade da modulação de frequência aplicada ao tom do Oscilador 1 pelo Oscilador 3.

Fonte – atribui o Osc 3 > Osc 1 controle de profundidade de modulação para uma das três fontes. As opções são: modulação por Envelope 2 (Mod Env 2), modulação por LFO 2 (LFO 2), e Manual, quando o Osc 3 > Osc 1 O próprio controle define a profundidade da modulação. As três opções são aditivas: todas podem ser usadas simultaneamente, com a profundidade da modulação de cada fonte sendo definida independentemente.

Oscilação 1 > Oscilação 2 - controla a profundidade da modulação de frequência aplicada ao tom do Oscilador 2 pelo Oscilador 1

Fonte – desempenha a função correspondente como Fonte botão para o Oscilação 1 > Oscilação 2 controlar .

Osc 2 > Osc 3 - controla a profundidade da modulação de frequência aplicada ao tom do Oscilador 3 pelo Oscilador 2.

Fonte – desempenha a função correspondente como Fonte botão para o Osc 2 > Osc 3 controlar .

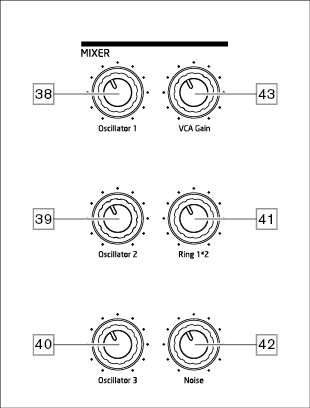

Osc 1 – controla o volume do Oscilador 1.

Osc 2 – controla o volume do Oscilador 2.

Osc 3 – controla o volume do Oscilador 3.

Anel 1*2 – controla o nível de saída do Ring Modulator: as entradas para o Ring Modulator são Osc 1 e Osc 2.

Barulho – controla o volume do gerador de ruído branco.

Ganho VCA – controla efetivamente o nível de saída do mixer: ajusta o ganho analógico aplicado aos sinais somados. Veja Summit: diagrama de blocos simplificado.

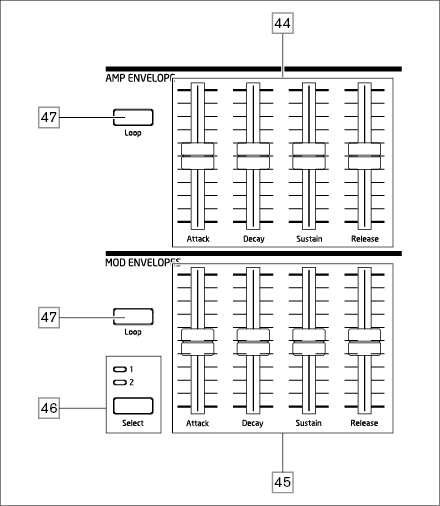

Controles de envelope do amplificador – um conjunto de quatro controles deslizantes de 45 mm que ajustam os parâmetros ADSR padrão (ataque, decaimento, sustentação e liberação) do envelope de amplitude.

Controles de envelope de modulação – um conjunto idêntico de controles deslizantes, ajustando os parâmetros dos dois envelopes de modulação (consulte ] abaixo).

Selecione – Summit gera dois Mod Envelopes independentes; este botão seleciona qual destes (Módulo 1 ou Módulo 2) os controles deslizantes do Mod Envelope controlar.

Laço – habilita o recurso de loop do envelope. Isso faz com que as fases AHD do envelope sejam reativadas diversas vezes, sendo o número definido pelo Repetições parâmetro no Ambiente menu.

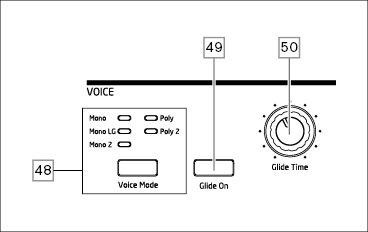

Modo de voz – seleciona um dos cinco modos de voz, três monofônicos e dois polifônicos

Deslize – ativa/desativa a função Glide.

Tempo de planeio – define o tempo de planeio do portamento.

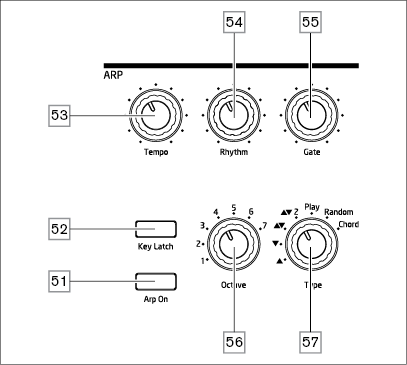

Arp ligado – liga e desliga o Arpejador.

Trava de chave – se Key Latch for selecionado enquanto as teclas são pressionadas, Summit tocará as notas tocadas continuamente até que seja desmarcada. Isso pode ser usado para manter automaticamente uma sequência de arpejos, mas o Key Latch pode ser usado independentemente do Arpejador para manter as notas tocadas por qualquer período de tempo.

Tempo – define a velocidade do padrão arp.

Ritmo – seleciona um dos 33 padrões diferentes com base nas notas tocadas.

Portão – define a duração das notas tocadas pelo Arpejador.

Oitava – define o número de oitavas sobre as quais o padrão de arpejo se estende; aumentar o intervalo de oitavas aumenta o comprimento do padrão.

Tipo – outras variações do padrão arp são possíveis variando Tipo. Isso permite que você escolha a direção e/ou a ordem das notas que compõem o padrão, como para cima ou para baixo, aleatório ou formação de acordes.

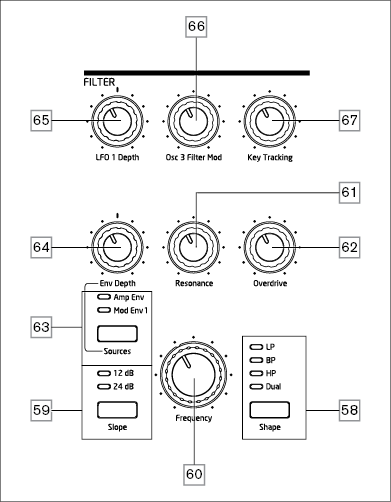

Forma – percorre os três tipos básicos de filtro: passa-baixa (LP), passa-faixa (BP) ou passa-alta (HP); selecionando Dual abre uma página de menu (Voz Página 4 do Menu), onde mais nove opções, baseadas em combinações em série ou paralelas de dois tipos de filtros operando simultaneamente, podem ser selecionadas.

Declive – define a inclinação do filtro para 12 dB ou 24 dB por oitava.

Freqüência – grande botão giratório que controla a frequência de corte do filtro (LP ou HP) ou sua frequência central (BP).

Ressonância – adiciona ressonância (uma resposta aumentada na frequência do filtro) à característica do filtro.

Overdrive – adiciona um grau de distorção de pré-filtro à saída do mixer.

Fonte – atribui o Profundidade do ambiente controlar para uma das duas fontes que podem modular a frequência do filtro. As opções são modulação pelo envelope de amplitude (Amp Env) ou um dos envelopes mod (Mod Env 1). As duas fontes são aditivas e podem ser usadas simultaneamente.

Profundidade do ambiente – controla a quantidade pela qual a frequência do filtro é modificada pelo envelope atualmente selecionado por Fonte . As duas fontes podem ter valores diferentes de profundidade. Profundidade do ambiente é um controle central zero e, portanto, variações positivas e negativas podem ser impostas na frequência do filtro por cada fonte de modulação.

Profundidade LFO 1 – controla a quantidade pela qual a frequência do filtro é modificada pelo LFO 1. Profundidade LFO 1 é um controle central zero e, portanto, a frequência do filtro pode variar tanto positiva quanto negativamente.

Mod de filtro Osc 3 – permite que a frequência do filtro seja modulada diretamente pelo Oscilador 3.

Rastreamento de Chaves – controla a quantidade pela qual a posição do teclado da nota tocada varia a frequência do filtro entre 0 e 100%.

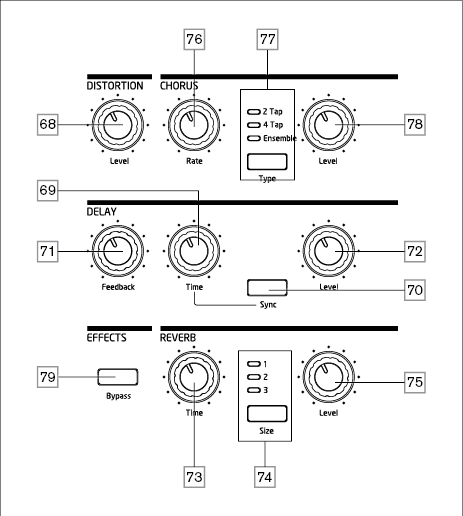

DISTORÇÃO: Nível – controla a quantidade de distorção analógica aplicada à soma de todas as vozes ativas para cada parte.

ATRASO: Tempo – define o tempo do sinal atrasado (eco) adicionado ao original. O atraso máximo é de aproximadamente 1,4 segundos.

ATRASO: Sincronização – elegendo Sincronizar permite que o tempo de atraso seja sincronizado com o relógio interno ou com um relógio MIDI de entrada.

ATRASO: Feedback – permite que o sinal atrasado seja realimentado para a entrada do processador de atraso, criando múltiplos ecos.

ATRASO: Nível – controla o volume do sinal atrasado.

REVERB: Tempo – ajusta o tempo de decaimento da reverberação. (O tempo máximo é maior do que qualquer coisa que você provavelmente precisará!)

REVERB: Tamanho – emula espaços de três tamanhos diferentes: 3 é o maior.

REVERB: Nível – controla a “quantidade” de reverberação.

CORO: Taxa – ajusta a taxa de modulação do chorus.

CORO: Tipo – permite que você selecione um dos três algoritmos de coro diferentes.

CORO: Nível – controla o grau do efeito de coro.

EFEITOS: Bypass – os três efeitos de domínio de tempo (delay, reverb e chorus) podem ser ativados ou desativados com este botão. Ignorar não afeta a distorção analógica.

ANIMA 1 e 2 – adicionar um efeito “instantâneo” ao som que está sendo gerado, ativando modulações e roteamentos de efeitos pré-programados adicionais, configurados na matriz de modulação. Esses botões são ótimos para apresentações ao vivo: a maioria SummitOs patches de fábrica incluem funções de animação.

Segurar – pressionando Segurar irá “bloquear” a função Animate em um estado “Ligado”. Você pode pressionar Segurar antes de pressionar ANIMAR, ou vice-versa. Pressionando ANIMAR uma segunda vez libera as funções Animate e Hold.

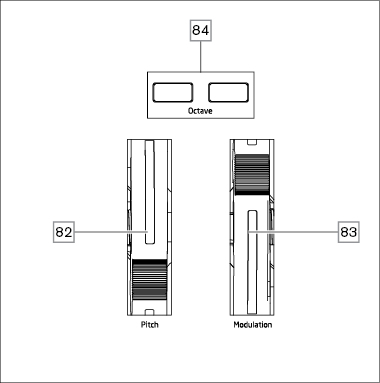

Borracha macia Tom Roda com retorno positivo à posição central. A faixa padrão é de +/- uma oitava, mas o parâmetro Faixa de Curvatura no Menu do Oscilador permite uma faixa de até +/- duas oitavas para cada oscilador, independentemente.

Borracha macia Modulação roda, cujo efeito específico varia de acordo com o Patch. Também pode ser atribuída como uma fonte de Matriz de Modulação, para modificar um ou mais parâmetros.

Observe que as rodas de Pitch e Modulação têm iluminação interna, codificadas por cores para seguir o A/B atual MULTIPART seleção [12].

Oitava + e Oitava – Botões – deslocam o teclado para cima ou para baixo em uma oitava a cada pressionamento: o alcance máximo é de +/-3 oitavas. A iluminação dos botões aumenta com o grau de deslocamento; ambos os botões ficam escuros quando não há deslocamento de oitava em vigor.
