템포와 스윙은 밀접한 관련이 있으며, 이를 조정하는 방법도 매우 유사합니다.
Circuit Tracks 40~240 BPM 범위의 모든 템포로 작동합니다. 템포는 내부 템포 클럭 또는 외부 MIDI 클럭 소스를 통해 설정할 수 있습니다. 외부 MIDI 클럭은 USB 포트 또는 MIDI 입력 포트.
내부 템포 클럭의 BPM을 표시하고 조정하려면 다음을 누릅니다. 템포/스윙 단추 열다 템포 뷰. (대부분의 버튼과 마찬가지로 Circuit Tracks, 그리드를 전환하려면 짧게 누를 수 있습니다. 템포 뷰또는 길게 눌러 BPM을 잠시 확인하세요.)

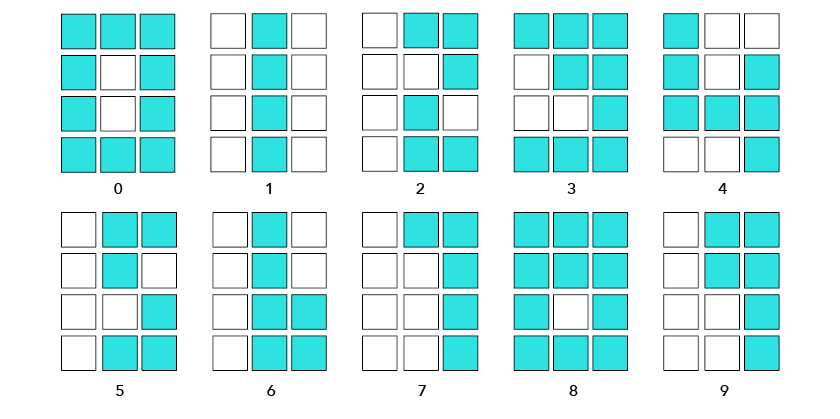

BPM은 패드 그리드에 파란색과 흰색으로 된 두세 개의 큰 숫자로 표시됩니다. "백" 자리 숫자(항상 "1", "2" 또는 "0"으로만 표시됨)는 그리드의 1열과 2열에, "십" 자리 숫자와 "일" 자리 숫자는 각각 3열에 표시됩니다. 0부터 9까지의 숫자가 어떻게 표현되는지는 아래와 같습니다.
매크로 컨트롤 1은 템포를 조절하는 데 사용되며, LED가 밝은 파란색으로 켜집니다.
허용하려면 전환이 필요하지 않습니다. Circuit Tracks 외부 MIDI 클록 소스와 동기화되도록 설정(클록 설정에 따라 다름 - "클록 설정" 참조) 시계 설정). 유효한 외부 클록이 적용되는 경우 클록 소스로 자동 선택되고 그리드에 "SYN매크로 1이 켜져 있으면 빨간색으로 표시됩니다. 외부 클럭을 사용하는 경우 매크로 1을 조정해도 내부 템포는 변경되지 않습니다.
내부 템포 클록은 정수 BPM만 허용하지만(즉, 분수 템포 값은 허용되지 않음) Circuit Tracks 30~300BPM 범위의 분수 값을 포함한 모든 외부 클록 속도와 동기화됩니다.
외부 시계가 제거되거나 범위를 벗어나면 Circuit Tracks 재생이 중단됩니다.SYN”가 계속 표시됩니다. 놀다 눌렀습니다. 그러면 그리드에 프로젝트에 저장된 BPM이 표시되고, 매크로 1이 다시 활성화되어 템포를 조절할 수 있습니다.

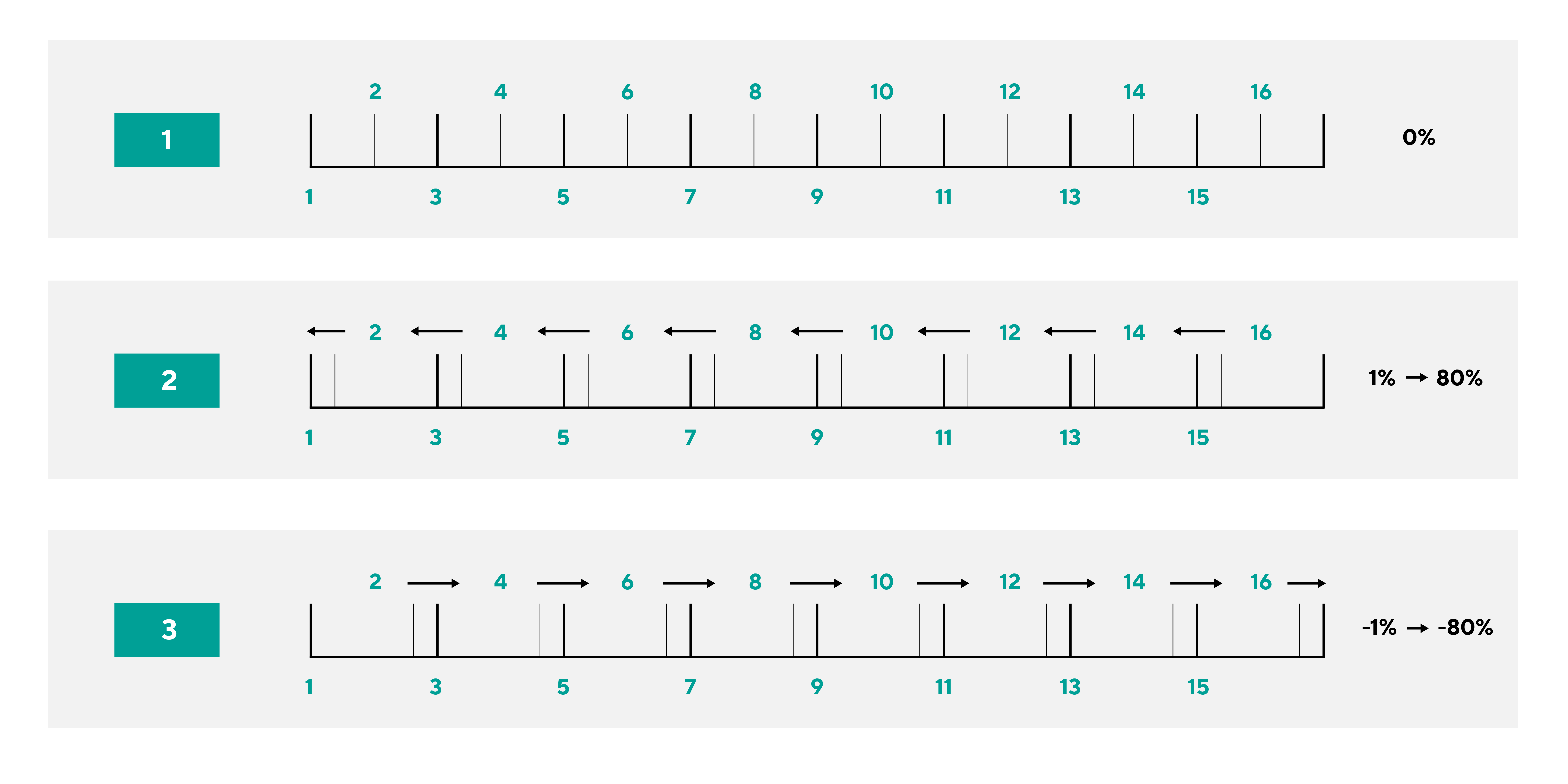

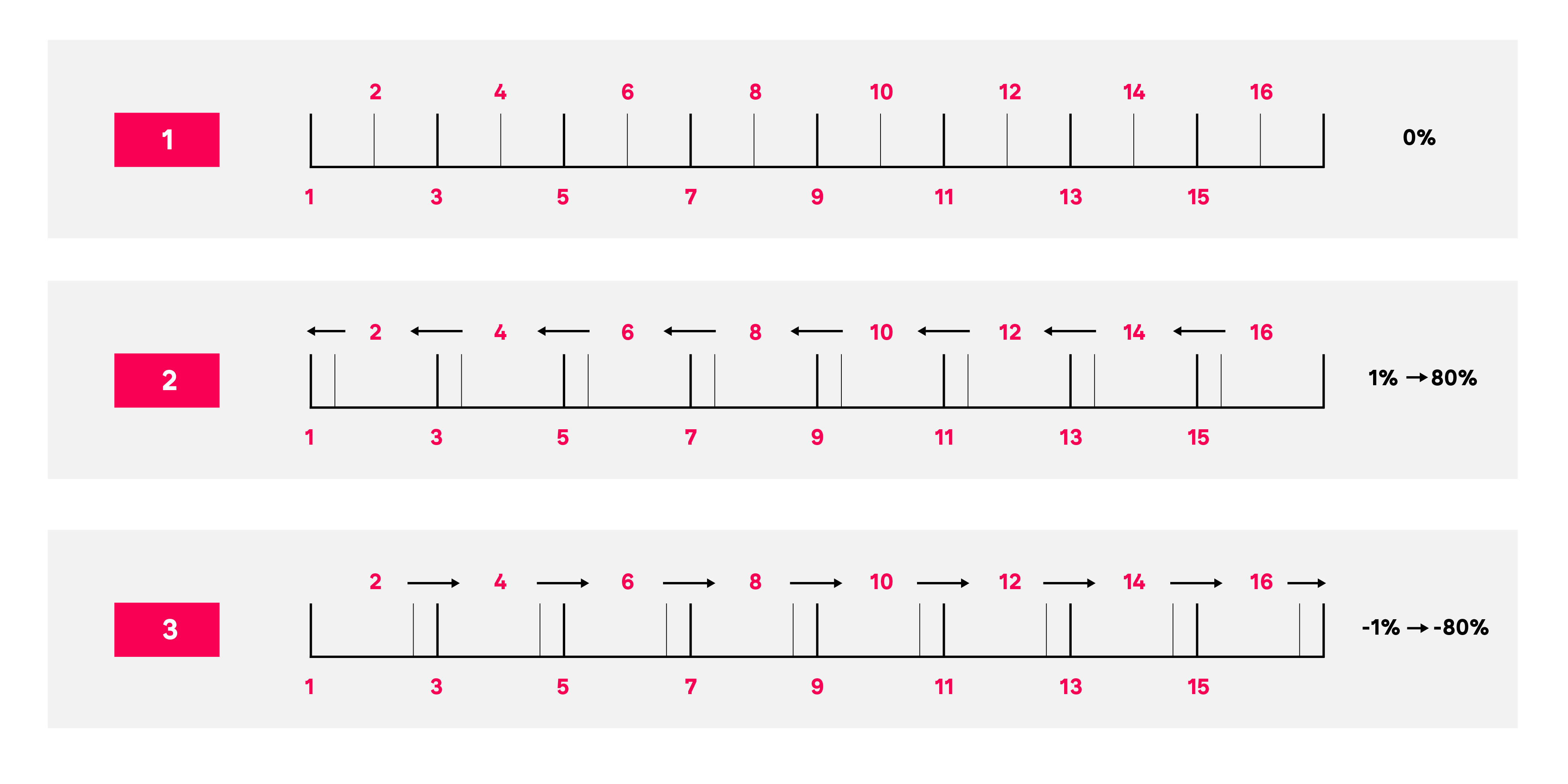

기본적으로 패턴의 모든 스텝은 시간적으로 동일한 간격을 갖습니다. 120 BPM의 템포에서는 16스텝 패턴이 2초마다 반복되어 스텝 간 간격이 1/8초가 됩니다. 스윙 매개변수를 기본값인 50(범위: 20~80)에서 변경하면 짝수 스텝(오프비트)의 타이밍이 변경됩니다. 스윙 값이 낮을수록 짝수 스텝과 이전 홀수 스텝 사이의 시간이 짧아지고, 스윙 값이 높을수록 반대 효과가 나타납니다.
스윙은 Macro 2로 조정되며, 템포 뷰; LED가 주황색으로 켜집니다. 템포와 스윙을 번갈아 조절할 때 노브 조절이 적용되기까지 약간의 지연이 발생할 수 있습니다. 이는 현재 템포와 스윙 값을 변경하지 않고 확인할 수 있도록 하기 위한 것입니다.
스윙은 패턴에 특별한 "그루브"를 더하는 데 사용할 수 있습니다. 짝수 음표가 "스윙"되므로, 이는 16분음표(16분음표)로 해석될 수 있습니다.
클릭(또는 메트로놈)은 버튼을 눌러 활성화하거나 비활성화할 수 있습니다. 옮기다 그리고 누르다 분명한 . 분명한 클릭 기능이 활성화되면 밝은 녹색으로 켜지고, 비활성화되면 희미한 빨간색으로 켜집니다. 활성화되면 시퀀서가 재생될 때마다 모든 오디오 출력에서 4분 음표마다 메트로놈 소리가 납니다. 이는 전역 설정이므로 팩이나 프로젝트 변경과 관계없이 클릭 기능은 켜짐 또는 꺼짐 상태로 유지됩니다. 이 설정은 저장되지 않습니다. Circuit Tracks 전원이 꺼져있습니다.
클릭 볼륨을 조절하려면 다음을 누르세요. 템포/스윙 매크로 5를 사용하세요. 클릭 레벨은 전역 설정이며 모든 팩과 프로젝트에 적용됩니다. 레벨 설정은 전원 버튼을 사용하여 기기 전원을 끄면 저장됩니다. .
외부 장비(예: 아날로그 신시사이저)를 동기화하는 것은 매우 쉽습니다. Circuit Tracks 후면 패널과 함께 동기화 아웃 커넥터 . 이는 템포 클록(BPM)에 비례하는 속도로 동기 펄스를 제공합니다. 실제 비율은 다음에서 설정할 수 있습니다. 설정 보기 – 보다 설정 보기기본 속도는 4분음표당 2개의 펄스입니다.
Circuit Tracks 각 트랙의 볼륨을 다른 트랙과 비교하여 조절할 수 있는 8채널 믹서가 포함되어 있습니다. 기본적으로 모든 트랙은 볼륨 레벨 100(임의 단위, 범위 0~127)으로 재생되며, 마스터 볼륨 제어 필요에 따라 출력 레벨을 조정합니다.

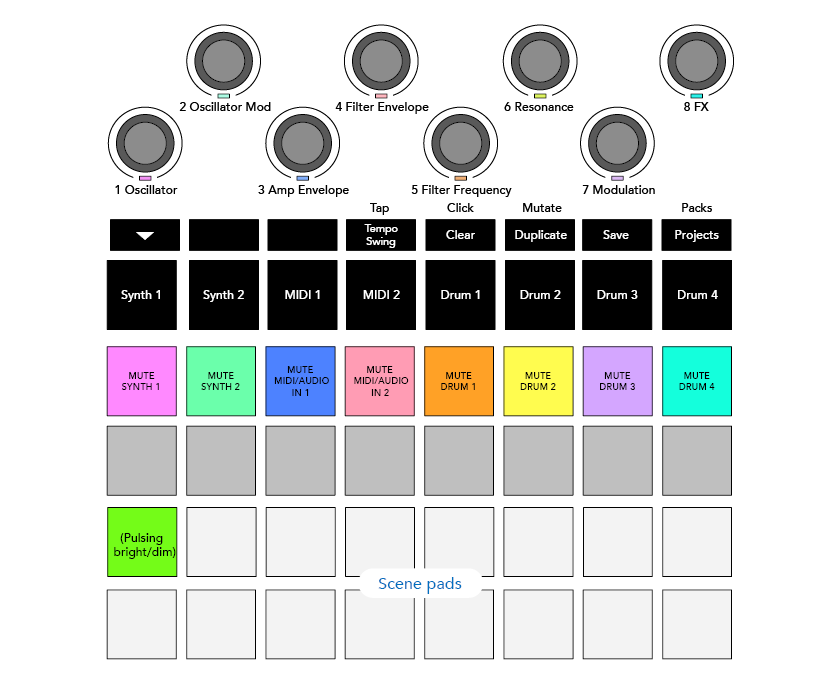

1열의 점등 패드는 각 트랙의 음소거 버튼입니다. 패드를 누르면 시퀀서가 신시사이저 트랙 노트, 드럼 트랙 히트, MIDI 트랙 노트 출력 및 CC 자동화를 트리거하는 것을 중지합니다. 이 경우 트랙이 음소거됩니다. 다시 누르면 음소거가 해제됩니다. 패드의 조명이 어두워지면 음소거 상태가 됩니다.
기본적으로 믹서 뷰 매크로는 각 트랙의 볼륨 레벨을 제어합니다. ▼ 버튼으로 표시됩니다. 켜짐. 매크로 LED는 해당 트랙 색상으로 켜지고, 트랙 레벨이 낮아지면 어두워집니다.
매크로 컨트롤 3 및 4(MIDI 트랙)는 후면 패널에 연결된 외부 아날로그 오디오 소스의 레벨을 제어합니다. 입력 1 그리고 2 . 이를 사용하여 외부 신디사이저의 출력을 추가할 수 있습니다. Circuit Tracks' 섞는다.
매크로를 사용한 트랙 레벨 조정은 자동화될 수 있습니다. Circuit Tracks 녹음 모드에서는 개별 트랙 레벨의 변경 사항이 패턴에 기록됩니다. 볼륨 레벨 자동화를 삭제하려면 분명한 매크로 컨트롤을 돌리세요. 매크로 LED가 빨간색으로 켜지면 삭제가 완료되었음을 나타냅니다.
각 트랙을 스테레오 이미지의 어느 곳에나 배치할 수도 있습니다(하지만 효과를 들으려면 좌우 출력을 모두 모니터링하거나 헤드폰을 사용해야 합니다). ▼ 버튼을 누릅니다. 각 트랙의 매크로 컨트롤을 팬 컨트롤로 변환합니다. ▼ 버튼이 꺼지고 ▲ 버튼이 켜집니다. 모든 트랙의 기본 팬 위치는 스테레오 중앙이며, 매크로 LED가 흰색으로 표시됩니다. 트랙을 왼쪽으로 패닝하면 LED가 점점 더 밝은 파란색으로 변하고, 오른쪽으로 패닝하면 점점 더 밝은 분홍색으로 변합니다.
팬된 트랙을 스테레오 이미지의 중앙으로 빠르게 되돌리려면 다음을 누르고 있습니다. 분명한 매크로 컨트롤을 시계 방향으로 돌리세요. 매크로 LED가 보라색으로 켜지면 작업이 완료되었음을 나타냅니다.
팬 컨트롤은 레벨 컨트롤과 동일한 방식으로 자동화됩니다. 팬 자동화를 삭제하려면 분명한 매크로 컨트롤을 시계 반대 방향으로 돌리세요. 매크로 LED가 빨간색으로 켜지면 작업이 완료되었음을 나타냅니다.
뮤트는 단순히 트랙을 음소거하는 것 외에도 더욱 창의적인 용도로 사용할 수 있습니다. 뮤트되지 않은 트랙 위에 실시간으로 연주할 수 있게 해 줍니다. 트랙이 뮤트되면 시퀀서 스텝 패드는 비활성화됩니다. 하지만 이 패드를 통해 신시사이저 음이나 코드, 또는 드럼 히트를 실시간으로 연주할 수 있습니다.
이를 실험하려면 활성 드럼 트랙이 있는 프로젝트를 선택하고 신디사이저 트랙을 음소거합니다. 믹서 뷰. 선택하다 노트 보기 뮤트된 트랙의 경우: 스텝 패드는 진행 중인 시퀀스를 계속 표시하지만, 트랙이 뮤트되어 있기 때문에 시퀀서에서 노트가 트리거되지 않습니다. 이제 스텝 패드를 사용하여 신시사이저 노트를 "수동"으로 실시간으로 연주할 수 있습니다. 스텝 패드를 눌러 스텝에 이미 할당된 노트나 코드를 연주하거나, 트랙이 비어 있는 경우 모든 스텝 패드에 노트를 할당할 수 있습니다. 이제 16개의 패드 세트를 사용하여 원하는 대로 노트 조합을 트리거할 수 있습니다. 또한, 스텝 편집 모드에서는 프로그래밍된 모든 스텝 패드에 매크로 자동화를 적용할 수 있는데, 이는 실시간으로는 매우 어렵습니다.
동일한 원리를 드럼 트랙에도 사용할 수 있지만 여기서는 다음 중 하나를 선택해야 합니다. 속도 보기 또는 게이트 뷰드럼 트랙에는 별도의 시퀀서 단계 세트가 표시되지 않습니다. 게이트 뷰, 드럼 마이크로 스텝을 이용할 수 있는 추가 이점이 있습니다.
Circuit Tracks 프로젝트를 구성하는 모든 트랙에 딜레이 및/또는 리버브 효과를 추가할 수 있는 디지털 효과 프로세서(FX)가 포함되어 있습니다. 또한 믹스에 기본적으로 적용되는 마스터 컴프레서도 있습니다.
16개의 딜레이와 8개의 리버브 프리셋이 제공되며, 각 유형에서 원하는 것을 선택할 수 있습니다. 각 트랙의 센드 레벨(즉, 리버브 및/또는 딜레이 추가량)은 매크로 컨트롤을 사용하여 각 트랙별로 개별적으로 조정할 수 있습니다. 추가된 모든 이펙트는 일반적인 방식으로 프로젝트에 저장할 수 있습니다.

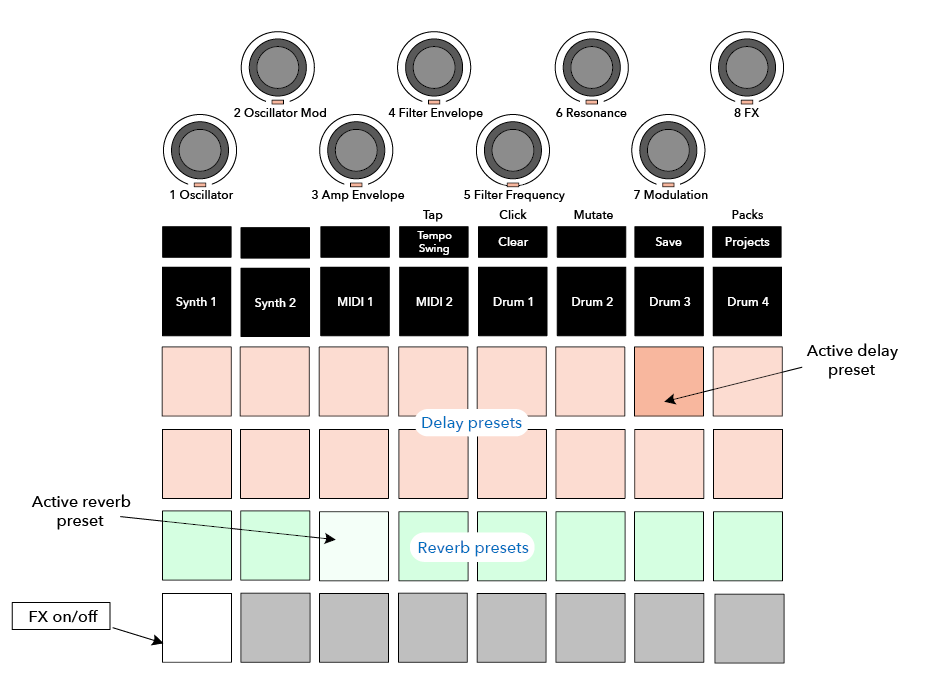

1열과 2열의 "피치" 패드는 각각 딜레이 프리셋을 불러오고, 마찬가지로 3열의 "크림" 패드는 리버브 프리셋을 활성화합니다. 다양한 효과를 평가하는 가장 좋은 방법은 직접 들어보는 것이며, 스네어 드럼처럼 한 번 반복되는 타격음을 사용하는 것이 가장 효과적입니다. 하지만 일반적으로 리버브 프리셋은 패드 17에서 패드 24로 갈수록 리버브 시간이 증가하고, 딜레이 프리셋은 패드 1에서 패드 16으로 갈수록 복잡도가 증가합니다. 모든 딜레이 프리셋은 여러 에코에 대한 피드백 기능을 제공하며, 일부 프리셋에는 스윙 타이밍과 스테레오 "핑퐁" 효과도 포함됩니다. 프리셋 3에서 16까지의 딜레이 시간은 BPM과 관련이 있습니다. 표를 참조하세요. FX 전송 자동화 사전 설정의 전체 목록을 확인하세요.
하나 이상의 트랙에 리버브를 추가하려면 리버브 프리셋을 선택하세요. 활성화된 프리셋에 해당하는 패드가 밝게 빛납니다. 이제 매크로는 8개 트랙의 리버브 센드 레벨 컨트롤 역할을 합니다. 이는 에서 사용된 것과 정확히 동일한 구성입니다. 믹서 뷰매크로 LED는 이제 희미하게 빛나는 크림색입니다. 전송 레벨을 높이면 제어하는 트랙에 리버브가 추가되는 소리가 들리고 LED가 더 밝아집니다.
다른 매크로 컨트롤을 사용하여 선택한 리버브 효과를 특정 트랙 또는 모든 트랙에 다른 정도로 추가할 수 있습니다. 하지만 트랙마다 다른 리버브 프리셋을 사용할 수는 없습니다.
딜레이를 추가하는 과정은 리버브와 같습니다. 트랙에 딜레이를 추가하려면 1행과 2행의 패드에서 효과를 선택합니다. 매크로는 이제 트랙별 딜레이 전송 레벨 컨트롤입니다. LED가 이제 복숭아색으로 표시되어 딜레이 FX에 재할당되었음을 확인할 수 있습니다.
동일한 매크로가 리버브 전송 레벨과 딜레이 전송 레벨로 사용되지만 두 효과는 독립적으로 유지됩니다. 매크로는 마지막으로 눌린 FX 패드가 리버브 사전 설정인지 딜레이 사전 설정인지에 따라 하나의 기능을 채택합니다.
16개 지연 사전 설정의 세부 사항은 아래 표에 나와 있습니다.
사전 설정 |
지연 유형 |
음악 설명 |
---|---|---|
1 |
슬랩백 패스트 |
매우 빠른 반복 |
2 |
슬랩백 슬로우 |
빠른 반복 |
3 |
32번째 트리플렛 |
막대당 48 사이클 |
4 |
32번째 |
막대당 32 사이클 |
5 |
16번째 트리플렛 |
막대당 24 사이클 |
6 |
16번째 |
막대당 16 사이클 |
7 |
16회 탁구 |
막대당 16 사이클 |
8 |
16번째 탁구 스윙 |
스윙이 있는 막대당 16 사이클 |
9 |
8번째 트리플렛 |
막대당 12 사이클 |
10 |
8번째 점선 핑퐁 |
스테레오 스프레드를 사용한 3비트당 8주기 |
11 |
8번째 |
막대당 8 사이클 |
12 |
8회 탁구 |
막대당 8 사이클 |
13 |
8번째 탁구 스윙 |
스윙이 있는 막대당 8 사이클 |
14 |
4번째 트리플렛 |
막대당 6 사이클 |
15 |
4번째 점선 핑퐁 스윙 |
스윙이 있는 3개 막대당 4주기 |
16 |
4번째 트리플렛 핑퐁 와이드 |
막대당 6 사이클 |
녹음 모드가 활성화된 상태에서 매크로 컨트롤을 돌려 리버브와 딜레이 센드 레벨을 자동화할 수 있습니다. 시퀀스 진행 중에 이펙트의 양을 조절할 수 있습니다. 분명한 단추 FX 전송 제어에 대한 자동화 데이터를 삭제하는 데 사용할 수 있습니다: 보류 분명한 더 이상 자동화가 필요하지 않은 보내기 제어를 돌리면 LED가 빨간색으로 바뀌어 작업이 확인됩니다.
이는 FX 버튼을 통해 활성화 또는 비활성화됩니다. 설정 보기: 보다 설정 보기.
각 신시사이저 트랙과 외부 오디오 입력(MIDI 트랙으로 표현)은 사이드 체인을 사용할 수 있습니다. 사이드 체인은 컴프레서와 같은 일반적인 다이내믹 프로세서와 동일한 방식으로 작동하며, 드럼 트랙에 맞춰 신시사이저 음의 "엔벨로프"를 변경하는 데 사용할 수 있습니다.
사이드 체인을 사용하면 선택한 드럼 트랙의 히트가 신시사이저의 오디오 레벨을 낮추는 효과를 얻을 수 있습니다. 긴 서스테인이나 긴 게이트 타임을 가진 신시사이저 사운드를 사용하면 드럼 샘플이 신시사이저 사운드를 "펌핑"하도록 하여 흥미롭고 독특한 효과를 낼 수 있습니다.
7개의 사이드 체인 프리셋을 사용할 수 있으며, 각 프리셋을 사용하면 선택한 드럼 트랙이 신시사이저 트랙(또는 외부 오디오 입력 신호)의 사운드를 미묘하게 다르게 변경할 수 있습니다. 기본 설정은 두 신시사이저와 두 MIDI 트랙 모두에서 사이드 체인이 OFF 상태입니다.
사이드 체인 뷰 의 2차적 관점입니다 FX 단추 . 잡고 열면 옮기다 그리고 누르다 FX또는 누르세요 FX 이미 두 번째라면 FX 뷰 보기를 전환합니다.
사이드 체인 뷰 선택한 트랙에 따라 Synth 트랙이나 MIDI 트랙(외부 입력)의 사이드 체인 컨트롤이 표시됩니다. 옮기다 + FX 눌렸습니다. ▼, ▲ 버튼을 사용하시면 됩니다. 신스와 MIDI 트랙 사이를 전환하려면 사이드 체인 뷰.

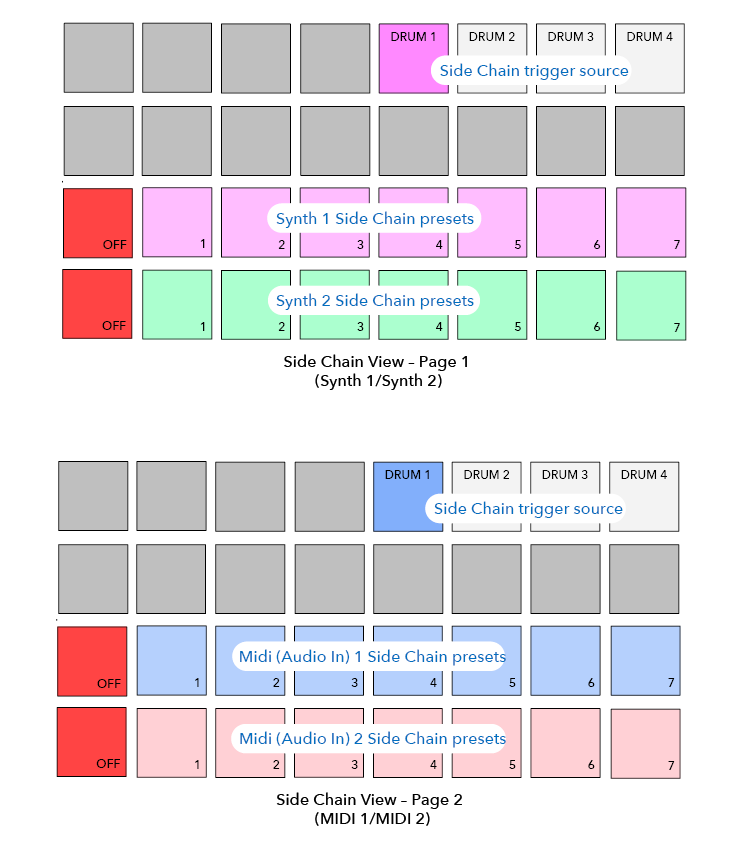

아래쪽 두 줄의 패드는 각각 신스 1과 신스 2(또는 MIDI 1과 MIDI 2)의 7개 사이드 체인 프리셋(각 줄의 패드 2~8)에 해당합니다. 각 줄의 첫 번째 패드는 'OFF 버튼'으로, 신스(또는 오디오 입력)의 사이드 체인 처리를 비활성화합니다. 사이드 체인이 OFF 상태이면 패드 1이 밝은 빨간색으로 켜집니다. 같은 줄의 다른 패드를 누르면 사이드 체인 프리셋 중 하나가 활성화되고, 패드 1은 어두워지고 선택한 패드는 트랙 색상으로 밝게 표시됩니다.
맨 위 행의 패드 5~8을 사용하면 선택한 트랙(트랙의 사이드 체인 사전 설정을 눌러 선택)에 대한 사이드 체인 트리거가 될 드럼 트랙을 선택할 수 있습니다.
많은 것과 마찬가지로 Circuit Tracks' 다른 기능들, 사이드 체인 프로세싱을 이해하는 가장 좋은 방법은 실험하고 듣는 것입니다. 좋은 시작점은 단일 신스 노트의 게이트 값을 16으로 설정하여 연속적으로 소리가 나도록 하고, 드럼 1에서 몇 개의 킥 드럼 비트를 연주하는 것입니다. 다양한 사이드 체인 프리셋을 선택하면 드럼에 의해 연속적인 신스 노트가 "중단"되는 다양한 방식을 들을 수 있습니다. 동일한 사이드 체인 프리셋을 다른 신스 패치와 함께 사용하면 현저하게 다른 효과가 나타날 수 있으므로 다양한 신스 사운드로도 실험해 볼 가치가 있습니다. 또한 신스 패턴과 드럼 1의 상대적인 타이밍에 따라 효과가 더 흥미롭거나 덜 흥미로울 수 있습니다.
소스 트랙의 레벨이 0으로 줄어들어도 사이드 체인 덕킹은 계속됩니다. 믹서 뷰. 이 기능은 매우 창의적으로 활용할 수 있습니다! 하지만 키로 선택된 드럼 트랙을 음소거하면 믹서 뷰사이드 체인 트리거링이 비활성화되었습니다.
전체 오디오 출력 Circuit Tracks – 8개 트랙 모두의 사운드를 합한 – 는 전통적인 DJ 스타일 필터 섹션을 통해 전달됩니다. 이를 위한 컨트롤은 큰 마스터 필터 손잡이 필터 노브는 주요 성능 컨트롤 중 하나이며, 전반적인 사운드를 근본적으로 바꾸는 데 사용할 수 있습니다.
필터는 저역 통과 필터와 고역 통과 필터를 모두 포함합니다. 고역 통과 필터는 출력에서 저주파(저음)를 제거하고, 저역 통과 필터는 고주파(고음)를 제거합니다.
그만큼 마스터 필터 노브를 중앙에서 시계 반대 방향으로 돌리면 저역 통과 필터가, 시계 방향으로 돌리면 고역 통과 필터가 작동합니다. 노브 중앙에는 멈춤쇠가 있는데, 이 위치에서는 필터링이 작동하지 않고 노브 아래 LED가 희미하게 흰색으로 켜집니다.
노브를 시계 방향으로 돌리면 저음역대가 사라지면서 훨씬 가늘어진 소리가 납니다. 반대로 돌리면 고음역대가 먼저 사라지면서 소리가 뭉개집니다. 두 필터 중 하나가 활성화되면 LED가 옅은 파란색으로 바뀌고, 노브를 돌릴수록 밝기가 증가합니다.
