Circuit Tracks 하드웨어 개요

업데이트 시간

어휘

이 매뉴얼에 사용된 일부 용어는 다음과 같은 경우에 특정 의미를 갖습니다. Circuit Tracks. 목록은 다음과 같습니다.

용어

단추

정의

확장된 보기

Shift + 노트

신시사이저의 퍼포먼스 패드 영역을 두 배로 늘리고, 현재 선택된 샘플을 사용하여 모든 드럼 트랙에서 동시에 패턴을 생성할 수 있습니다.

결정된

Shift + 속도

그리드 패드의 속도 반응을 비활성화할 수 있습니다.

FX 뷰

FX

사용자가 개별 트랙에 리버브와 딜레이를 추가할 수 있습니다.

게이트 뷰

문

음표의 게이트 값은 소리가 나는 단계 수입니다. 게이트 뷰 스텝 길이를 편집할 수 있습니다. 라이브 레코드를 사용하여 단일 스텝에 할당된 각 음표에 대해 개별 게이트 값을 설정할 수 있습니다.

그리드 패드

주요 공연 영역을 구성하는 32개 패드 중 하나입니다.

라이브 레코드

기록

패턴이 재생되는 동안 실시간으로 신시사이저 음표를 추가할 수 있습니다. 또한 매크로 컨트롤의 모든 움직임도 기록합니다.

매크로 컨트롤

현재 선택된 뷰에 따라 기능이 달라지는 8개의 회전식 컨트롤입니다. 주로 신디사이저와 드럼 사운드를 "조정"하는 데 사용됩니다.

수동 메모 입력

패턴의 특정 스텝에 신시사이저 음표를 할당합니다. 스텝 패드를 누른 상태에서 퍼포먼스 패드를 누르면 음표가 추가됩니다. 시퀀서가 실행 중이거나 정지된 상태에서도 이 작업을 수행할 수 있습니다.

마이크로 스텝

Shift + 게이트

연속적인 스텝 사이의 간격은 6개의 마이크로 스텝으로 세분됩니다. 이는 신시사이저 음표와 드럼 히트의 "비트 밖" 타이밍에 사용될 수 있습니다.

돌연변이

Shift + 복제

지정된 신시사이저 음표나 드럼 히트가 재생되는 패턴의 단계를 무작위로 지정합니다.

노트 보기

메모

신디사이저 음표, MIDI 데이터, 드럼 히트를 입력하는 데 사용되는 뷰입니다.

팩

프로젝트, 패치, 샘플이 모두 포함된 세트입니다. 최대 32개의 팩을 외부 저장 장치인 Micro SD 카드로 내보낼 수 있습니다.

반점

사전 설정 (신스 트랙 선택 시)

각 신스 트랙에 대해 선택할 수 있는 128개 패치(32개씩 4페이지) 중 하나입니다.

무늬

최대 32단계의 신시사이저 음표 및/또는 드럼 타격음의 반복적인 사이클입니다. 속도, 게이트, 확률 및 자동화에 대한 단계별 데이터가 포함되어 있습니다.

패턴 체인

일련의 패턴이 차례로 연속적으로 연주되는 순환적 세트입니다.

패턴 메모리

패턴은 어디에 저장됩니까? 각 프로젝트에는 트랙당 8개가 있습니다.

패턴 설정 보기

패턴 설정

패턴 시작 및 종료 지점, BPM에 따른 패턴 속도, 패턴 재생 방향을 설정할 수 있는 뷰입니다.

패턴 보기

패턴

이 보기에서는 트랙당 8개의 패턴 메모리(4개씩 2페이지)가 표시되고, 이를 개별적으로 선택하거나 패턴 체인으로 선택, 삭제 및 복제할 수 있습니다.

퍼포먼스 패드

신시사이저 음이나 드럼 타격음을 입력하는 데 사용되는 그리드 패드입니다.

재생 커서

재생 중에는 패턴 디스플레이를 따라 움직이는 흰색 패드가 현재 재생 중인 단계를 나타냅니다. 녹음 모드에서는 빨간색으로 바뀝니다.

재생 모드

Circuit Tracks' 시퀀서가 실행되는 작동 모드입니다. 재생 버튼이 밝은 녹색으로 켜집니다.

개연성

패턴의 각 단계에 대한 매개변수로, 단계에 할당된 신디사이저 음표, MIDI 음표 데이터 또는 드럼 히트가 재생될 가능성을 정의합니다.

확률 보기

Shift + 패턴 설정

트랙의 각 활성 단계에 확률 값을 할당할 수 있습니다.

프로젝트

패턴, 시퀀스, 자동화 데이터 등 모든 트랙의 전체 재생에 필요한 모든 데이터 세트입니다. 최대 64개의 프로젝트를 플래시 메모리에 팩으로 저장할 수 있습니다.

녹화 모드

Circuit Tracks' 패턴에 신시사이저 노트를 추가하거나 매크로 컨트롤을 사용하여 조정한 내용을 저장할 수 있는 작동 모드입니다. 기록 버튼이 밝은 빨간색으로 켜집니다.

축척 보기

저울

사용자가 신시사이저에 사용할 16개의 음계 중 하나를 선택하고 음계를 전조할 수 있습니다.

프로젝트 보기

프로젝트

프로젝트를 저장하고 로드하는 데 사용되는 뷰입니다.

견본

사전 설정 (드럼 트랙 선택 시)

각 드럼 트랙에서 선택할 수 있는 64개 샘플(32개씩 2페이지) 중 하나입니다.

장면

잡고 있다 옮기다 (믹서 뷰가 선택된 동안)

여러 패턴과 패턴 체인을 할당할 수 있는 16개의 메모리 중 하나로, 하나의 패드로 더 긴 시퀀스를 트리거할 수 있습니다. 장면을 더 연결하여 시퀀스를 만들 수 있습니다.

보조 보기

옮기다 + 버튼을 누르거나 버튼을 두 번 탭하세요

Shift 키와 다른 버튼을 함께 사용하여 접근하는 모든 뷰를 보조 뷰라고 합니다. 이러한 뷰는 해당 버튼을 반복해서 눌러 보조 뷰와 기본 뷰 사이를 전환하여 접근할 수도 있습니다.

순서

일련의 체인화된 장면입니다.

설정 페이지

옮기다 + 구하다

MIDI 클럭 및 Tx/Rx 설정, 각 트랙의 MIDI 채널 선택, 패드 밝기 조절을 제어할 수 있습니다. 설정 페이지가 열려 있는 동안에는 정상 작동이 중단됩니다.

사이드 체인

시프트 + FX

드럼 트랙의 타격음에 따라 신시사이저 음의 역동성을 수정하는 방법입니다.

단계

패턴의 각 트랙은 처음에는 16단계 또는 32단계를 기반으로 하지만 길이에 관계없이 더 짧은 패턴은 정의될 수 있습니다. 패턴 설정 보기. 마이크로 스텝도 참조하세요.

단계 버튼

버튼 그룹을 구성하는 총칭 메모, 속도, 문 그리고 개연성 버튼.

정지 모드

Circuit Tracks' 시퀀서가 실행 중이 아닐 때의 작동 모드입니다.

주형

사전 설정 (MIDI 트랙 선택 시)

각 MIDI 트랙에 대해 선택할 수 있는 8개의 템플릿 중 하나입니다.

길

프로젝트에 기여할 수 있는 8가지 요소 중 하나: 신시사이저 1과 2, MIDI 1과 2. 드럼 1~4. 트랙 버튼을 누르면 항상 해당 트랙의 노트 보기로 이동합니다.

속도 보기

속도

단계의 속도를 편집할 수 있습니다.

보다

32개 그리드 패드를 사용하여 정보를 표시하고 사용자 상호 작용을 허용하는 다양한 방법 중 하나입니다.

보기 잠금

Shift + 패턴

현재 선택된 패턴의 단계 표시를 유지하면서 다른 패턴을 선택하거나 패턴 체인의 다른 패턴을 재생할 수 있는 기능입니다.

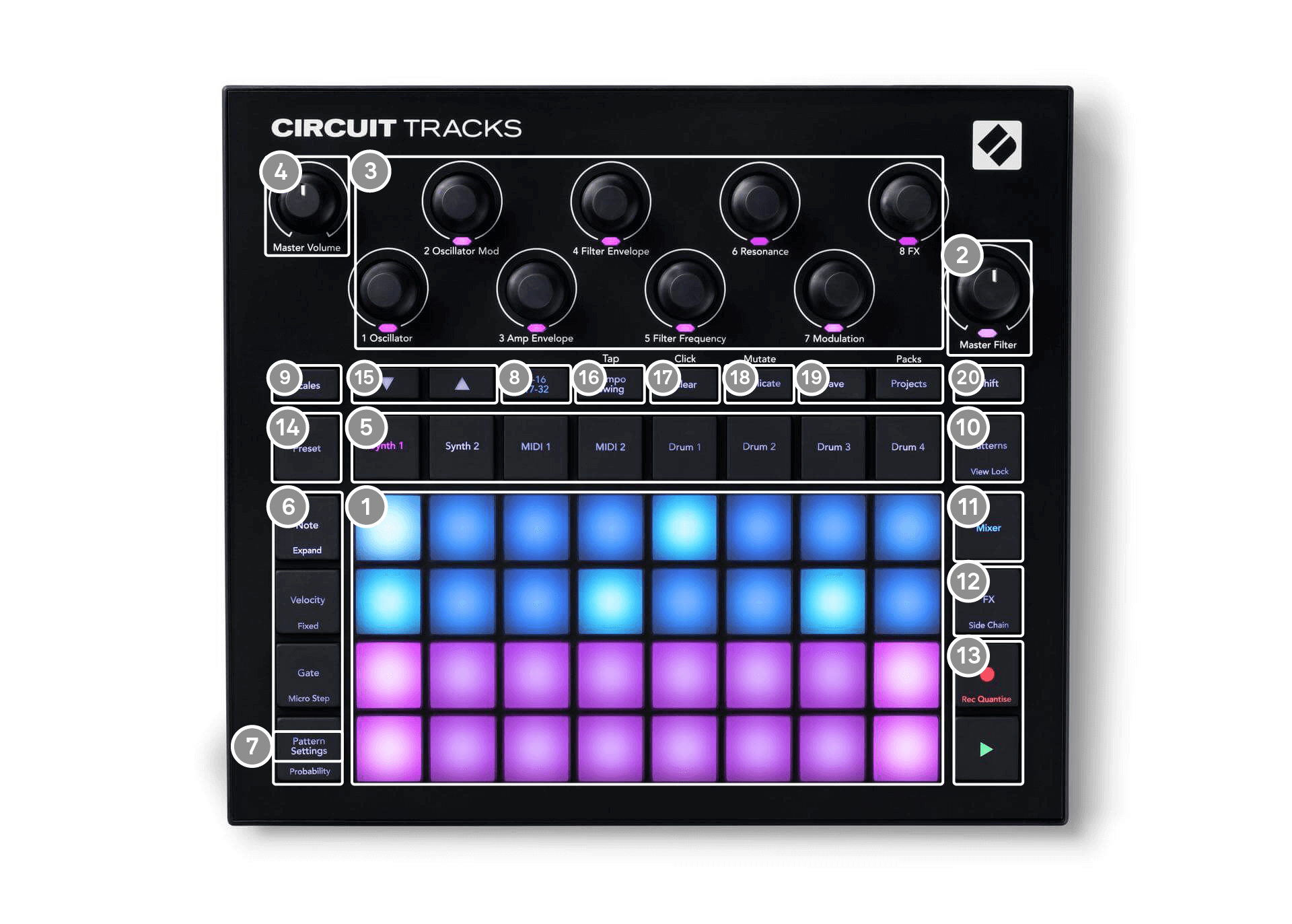

위에서 본 모습


  1. 32개 패드로 구성된 플레이 그리드는 4x8 패드 매트릭스로 구성되었으며, RGB LED로 내부 조명이 켜집니다. 선택한 뷰에 따라 그리드는 다양한 기능을 가진 논리적 영역으로 "분할"될 수 있습니다.

  2. 마스터 필터 – 중앙 멈춤쇠와 RGB LED가 있는 회전식 컨트롤: 아날로그 신시사이저처럼 전체 믹스의 필터 주파수를 조절합니다. 항상 활성화되어 있습니다.

  3. 매크로 컨트롤 1 에게 8 – RGB LED가 연결된 8개의 다기능 로터리 인코더. 이러한 컨트롤의 사용 가능 여부와 기능은 Circuit Track의 다양한 뷰에 따라 다릅니다. 그러나 패널 설명에는 기본 패치의 신스 트랙에 적용되는 각 인코더의 기능이 간략하게 설명되어 있습니다. 연주 중 매크로 컨트롤의 움직임을 녹음하고 재생할 수 있습니다.

  4. 마스터 볼륨 – 전체 수준을 제어합니다. Circuit Tracks' 오디오 출력.

    나머지 버튼 대부분은 특정 항목을 표시하기 위해 32개 패드 그리드를 선택합니다. 보다. 각 보다 특정 트랙의 특정 측면, 패턴 또는 사운드 선택, 타이밍 조정 등에 대한 정보와 제어를 제공합니다. 또한 여러 버튼에는 추가 'Shift' 기능이 있으며, 버튼 위나 위에 작은 글꼴로 표시된 범례가 있습니다.

    •를 포함한 많은 버튼 기록 - 순간(길게 누름) 모드와 래칭(짧게 누름) 모드가 있습니다. 길게 누르면 해당 버튼의 뷰가 일시적으로 표시되지만, 버튼을 누르고 있는 동안만 표시됩니다. 버튼을 놓으면 뷰는 버튼을 누르기 전의 뷰로 돌아갑니다. 버튼을 짧게 누르면 그리드 뷰가 버튼에 프로그래밍된 뷰로 전환됩니다. 기록 버튼은 대체 그리드 디스플레이를 호출하지 않기 때문에 특별한 경우이지만, 순간적인 동작으로 기록 모드에서 빠르게 펀치인 및 펀치아웃을 수행할 수 있습니다.

  5. 트랙 버튼: 신스 1 그리고 2/미디 1 그리고 2 /드럼 1 에게 4 – 이 8개의 버튼은 다른 그리드를 선택합니다. 조회수. 다른 사용자 작업에 따라 작동 방식이 약간씩 달라집니다.

  6. 단계 버튼: 메모, 속도, 게이트, 그리고 개연성 – 이것들은 그리드를 더욱 전환합니다. 조회수, 그리고 현재 선택된 트랙에 대해 패턴의 각 단계의 매개변수를 개별적으로 입력, 삭제 또는 수정할 수 있습니다. 개연성 Shift 함수는 다음과 같습니다. 패턴 설정 단추.

  7. 패턴 설정 – 그리드를 다음으로 전환합니다. 보다 현재 선택된 트랙에 대한 패턴 길이, 재생 속도 및 방향을 조정할 수 있습니다.

  8. 단계 페이지(1-16/17-32) – 현재 선택된 트랙의 패턴의 초기 길이가 16단계인지 32단계인지 선택합니다. 32단계 패턴을 선택하면 시퀀스가 실행될 때 버튼 범례의 색상이 바뀌어 그리드에 현재 표시되는 시퀀스의 "절반"을 나타냅니다. 모든 트랙에서 16단계 또는 32단계 패턴을 선택할 수 있습니다.

  9. 저울 – 열립니다 저울 보기: 신디사이저 키보드에 16가지의 다양한 음계 중 하나를 선택할 수 있으며, 신디사이저 키보드를 더 높거나 낮은 키로 전조할 수 있습니다.

  10. 패턴 – 열립니다 패턴 보기: 각 신디사이저, MIDI 및 드럼 트랙에 대해 여러 패턴을 저장하고 이를 연결하여 패턴 체인을 만들 수 있습니다.

  11. 믹서 – 가능하게 합니다 믹서 뷰시퀀스를 구성하는 각 신디사이저, 드럼 및 오디오 입력의 레벨을 음소거하거나 조정할 수 있으며, 각 트랙을 스테레오 이미지에 따라 팬할 수 있습니다.

  12. FX – 열립니다 FX 뷰; 각 신디사이저, 드럼, 오디오 입력에 개별적으로 리버브와 딜레이 효과를 추가할 수 있습니다.

  13. ● 녹화 및 ▶ 재생 – 이 두 버튼은 시퀀스를 시작 및 중지합니다. (놀다), 그리고 기록 모드로 들어갑니다 (기록)재생 모드에서는 그리드에서 재생하는 모든 것이 들리고, 녹음 모드에서는 재생하는 모든 것이 들리고 시퀀스에 추가됩니다.

  14. 피다시 놓기 – 열립니다 사전 설정 보기 현재 선택된 트랙에 대해. 각 신스 트랙은 128개의 패치를 사용할 수 있고, 각 MIDI 트랙은 8개의 MIDI 템플릿을 사용할 수 있으며, 각 드럼 트랙은 64개의 퍼커션 샘플을 사용할 수 있습니다. 신스 및 드럼 프리셋은 32페이지로 구성되어 있습니다.

  15. ▼ 및 ▲ - 이 두 버튼은 현재 선택된 항목에 따라 다른 동작(및 색상)을 갖습니다. 보다. 안에 노트 보기, 신시사이저 패드나 MIDI 트랙의 피치를 1~5옥타브까지 올리거나, 음표를 입력할 때 1~6옥타브까지 내릴 수 있습니다. 각 트랙의 피치 범위는 독립적으로 조정 가능합니다. 다른 뷰에서는 두 번째 페이지를 선택할 수 있습니다. 예를 들어, 패턴 보기 이 기능을 사용하면 트랙당 8개의 패턴을 선택할 수 있지만, 한 번에 4개만 표시됩니다.

  16. 속도 그리고 그네 – 속도 매크로 컨트롤 1을 사용하여 시퀀스의 BPM(템포)을 설정할 수 있습니다. 그네 패턴의 '느낌'을 바꾸기 위해 단계 사이의 타이밍을 조정하며, 매크로 2를 사용하여 조정합니다. 이 모드에서 매크로 5는 클릭 트랙의 레벨을 조정합니다.

  17. 분명한 – 개별 시퀀스 단계, 저장된 매크로 제어 동작, 패턴 또는 프로젝트를 삭제할 수 있습니다.

  18. 복제하다 – 패턴과 개별 단계에 대한 복사-붙여넣기 기능처럼 작동합니다.

  19. 구하다 그리고 프로젝트 – 현재 프로젝트를 저장하고 이전에 저장된 프로젝트를 열 수 있습니다.

  20. 옮기다 – 여러 버튼에는 "두 번째 기능"이 있는데, 버튼을 누르고 있으면 액세스할 수 있습니다. 옮기다 버튼을 누르고 해당 버튼을 누르세요. 버튼을 누르지 않으려면 옮기다 버튼을 클릭하면 '스티키 시프트'. 누르면 옮기다, 두 번째로 누를 때까지 유지되는 것처럼 작동합니다. 활성화하려면 스티키 시프트, 입력하다 설정 보기 그리고 누르세요 옮기다. 스티키 시프트 켜져 있을 때 옮기다 버튼은 밝은 녹색입니다.

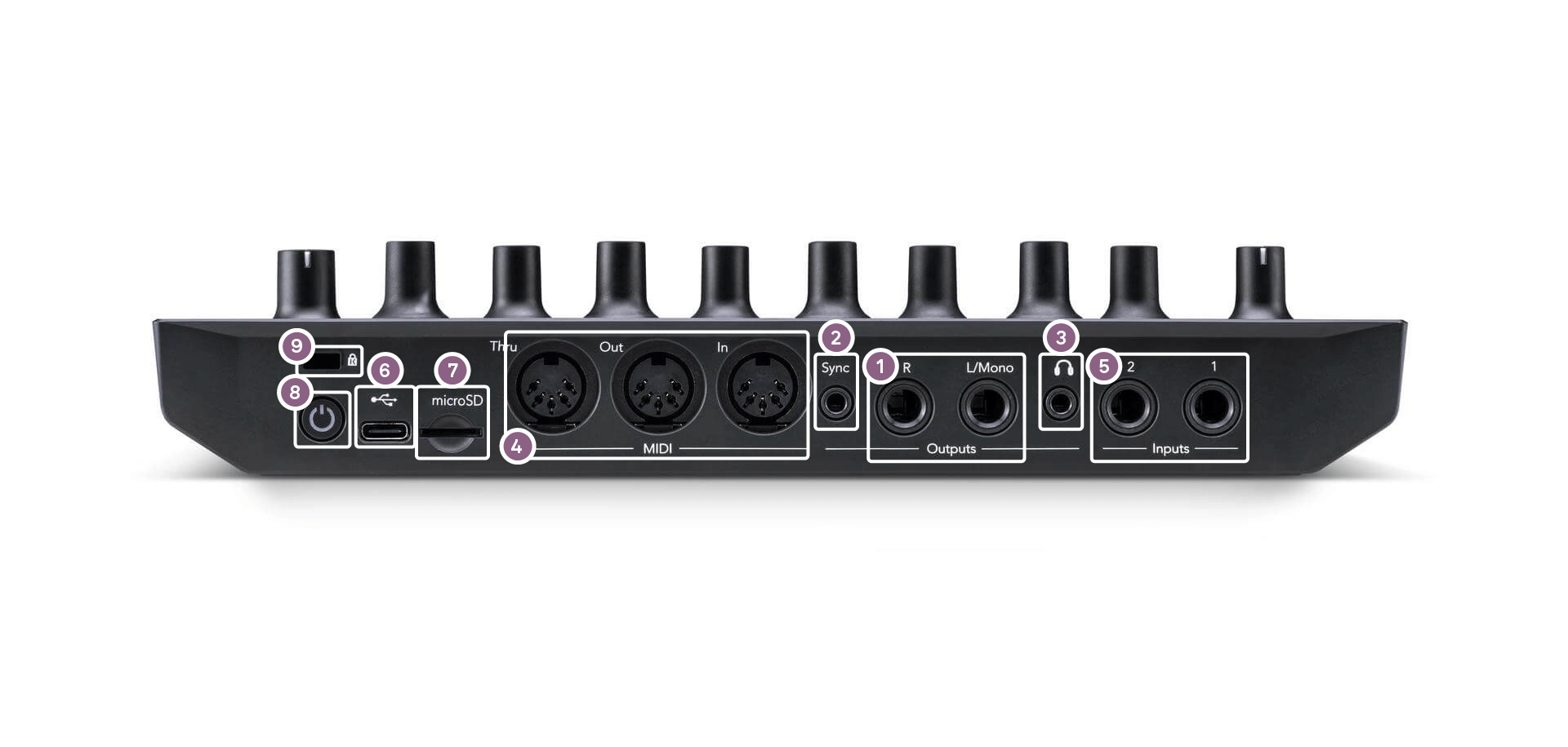

후면도


  1. 출력 - L/모노 그리고 아르 자형 – Circuit Tracks' 두 개의 ¼” TS 잭 소켓에 있는 메인 오디오 출력. 최대 출력 레벨은 -5.6dBu. 플러그가 없으면 아르 자형 소켓, L/모노 소켓은 L과 R 채널의 모노 믹스를 지원합니다.

  2. 동조 – 템포 클록에 비례하는 속도로 5V 진폭의 클록 신호를 공급하는 3.5mm TRS 잭 소켓: 실제 비율은 다음에서 설정할 수 있습니다. 설정 보기기본 속도는 4분음표당 2개의 펄스입니다.

  3. headphone_symbol.png (헤드폰) – 여기에 스테레오 헤드폰을 연결하세요. 주요 출력은 50.png 플러그를 꽂으면 활성 상태가 유지됩니다. 헤드폰 앰프는 150옴 스테레오 헤드폰 한 쌍에 +5dBu의 출력을 제공할 수 있습니다.

  4. MIDI 입력, 밖으로 그리고 죽 – 5핀 DIN 소켓에 3개의 MIDI 커넥터가 표준으로 제공됩니다. 외부 장비를 트리거할 수 있습니다. Circuit Tracks' MIDI 시퀀스 또는 외부 컨트롤러를 사용하여 재생 Circuit Tracks' 신시사이저 및 FX 매개변수를 변경합니다. MIDI Thru 포트는 다음에서 구성할 수 있습니다. 고급 설정 보기 MIDI Out 포트의 복제본 역할을 하도록 참조 고급 설정 보기 자세한 내용은.

  5. 입력 1 그리고 2 – 두 개의 외부 오디오 입력: 여기에 연결된 라인 레벨 신호는 내부에서 생성된 사운드와 믹싱될 수 있으며, FX 섹션에서 개별적으로 처리할 수 있습니다. 드럼 트랙을 통해 더킹할 수도 있습니다. 입력은 ¼인치 TS 잭 소켓에 언밸런스드 방식으로 연결됩니다.

  6. The three-pronged trident USB logo. – USB-C 포트. 외부 전원 공급 및 배터리 충전을 위한 DC 전원 입력 포트이기도 합니다. Type C-Type A 케이블이 제품과 함께 제공됩니다. 컴퓨터에 연결하여 인터페이스하세요. Components이 포트는 MIDI 클래스를 준수합니다. USB를 통해 MIDI를 지원하는 다른 장치에 연결하여 MIDI 데이터를 송수신할 수 있습니다. 펌웨어 업데이트에도 사용됩니다. 참고 – Circuit Tracks' USB 포트는 오디오를 전송하지 않습니다.

  7. 마이크로SD – 여기에 호환되는 microSD 카드를 꽂아 프로젝트 팩을 저장하거나 가져오세요.

  8. power_symbol.png – "소프트" 온/오프 스위치: 실수로 전원이 켜지거나 꺼지는 것을 방지하기 위해 약 1초간 눌러야 합니다. 버튼에는 내장 배터리가 충전 중임을 나타내는 녹색 LED가 켜집니다.

  9. Kensington MiniSaver – 귀하의 보안 Circuit Tracks 원하는 경우 적합한 구조로 변경 가능합니다.
