Summit의 아키텍처는 기본적으로 단일 컨트롤 세트를 갖춘 두 개의 완전하고 동일하지만 완전히 분리된 신시사이저로 구성됩니다. 사용하는 패치 유형(싱글 또는 멀티)에 따라 두 신시사이저는 동일한 방식으로 작동하여 각 컨트롤이 두 신시사이저에서 동시에 동일한 파라미터에 영향을 미치는 싱글 패치(Single Patch)와, 다르게 작동하여 멀티 패치의 파트 A와 B를 생성하여 각 컨트롤이 한 번에 두 신시사이저 중 하나의 파라미터에만 영향을 미치는 멀티 패치(Multi Patch)를 생성합니다.
각각의 Summit'의 두 파트는 8개의 개별 음성을 사용하며, 나머지 신호 체인 전체에서 독립적으로 처리됩니다. 음성은 매우 높은 클럭 속도로 작동하는 수치 제어 발진기를 사용하는 FPGA(필드 프로그래머블 게이트 어레이)에서 디지털 방식으로 합성되어 기존 아날로그 합성을 사용하는 파형과 구별할 수 없는 파형을 생성합니다.
각 음성은 3개의 발진기 출력을 혼합한 것입니다. 발진기 레벨 컨트롤 중 하나를 조정하면 ,
또는
8개 음성의 레벨을 동시에 효과적으로 조절하고 있습니다. 신호 처리 체인의 후속 요소들은 모두 아날로그 영역에 있습니다. 왜곡은 필터(오버드라이브
), 필터 후 (FltPostDrv 에서 목소리 메뉴) 및 최종 음성 요약 후(왜곡 레벨
). 각 경우마다 음향 효과가 상당히 다를 수 있습니다.
시간 영역 효과(FX)인 코러스, 딜레이, 리버브도 FPGA 내에서 디지털 방식으로 생성됩니다. FX 처리 섹션으로 전송되는 스테레오 효과는 메인 VCA 후단에서 가져오므로, 신호에 추가된 모든 왜곡은 FX에서 처리됩니다. FX 리턴 신호는 신호 경로의 동일한 지점에 다시 추가됩니다.
Summit 또한 오디오 입력 한 쌍이 있습니다(참조 ~에 후면 패널): 이를 통해 외부 오디오 소스(예: 다른 신디사이저 모듈)를 연결한 다음 사용할 수 있습니다. Summit사운드를 처리하는 데 있어 의 광범위한 처리 기능이 사용됩니다. 두 개의 ¼인치 잭 소켓은 스테레오 페어의 좌우 신호용이지만, 원하는 경우에만 모노 소스를 왼쪽 입력에 연결할 수 있습니다.

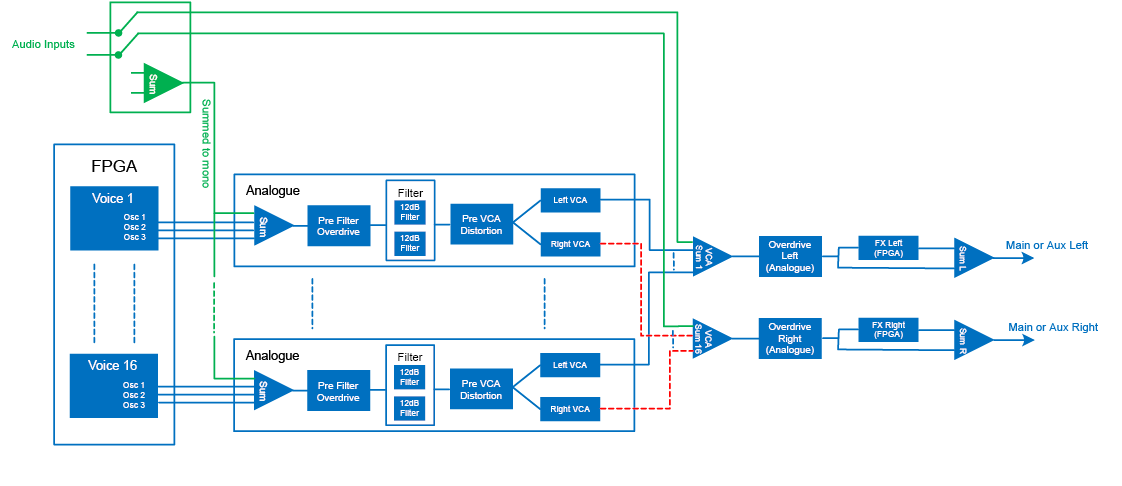

3페이지의 목소리 메뉴를 통해 이러한 입력을 활성화하고, 연결된 외부 신호를 아날로그 필터 섹션의 입력에서 16개 음색 각각과 믹싱할지, 아니면 필터 섹션의 출력에서 "VCA 이후" 신시사이저 사운드에 추가할지 선택할 수 있습니다. 첫 번째 옵션은 다음과 같습니다. 프리필터 메뉴에서 – 효과적으로 외부 신호를 추가합니다. Summit자체적으로 생성된 사운드이므로 아날로그 Pre Filter Overdrive와 Pre-VCA Distortion을 포함하여 기본 신스 사운드와 동일한 신호 처리를 거칩니다.
두 번째 옵션 – 포스트필터 메뉴에서 – 외부 신호를 직접 라우팅할 수 있습니다. SummitFX 섹션은 기본 신디사이저 사운드에 추가하거나 FX 섹션 중 하나를 독점적으로 할당할 수 있습니다. 이 선택은 페이지 C에서 이루어집니다. 설정 메뉴. FX 섹션의 출력은 메인 출력이나 보조 출력으로 라우팅될 수 있으므로, 신시사이저 기능과는 전혀 상관없이 외부 신호에 FX를 추가할 수 있습니다.
