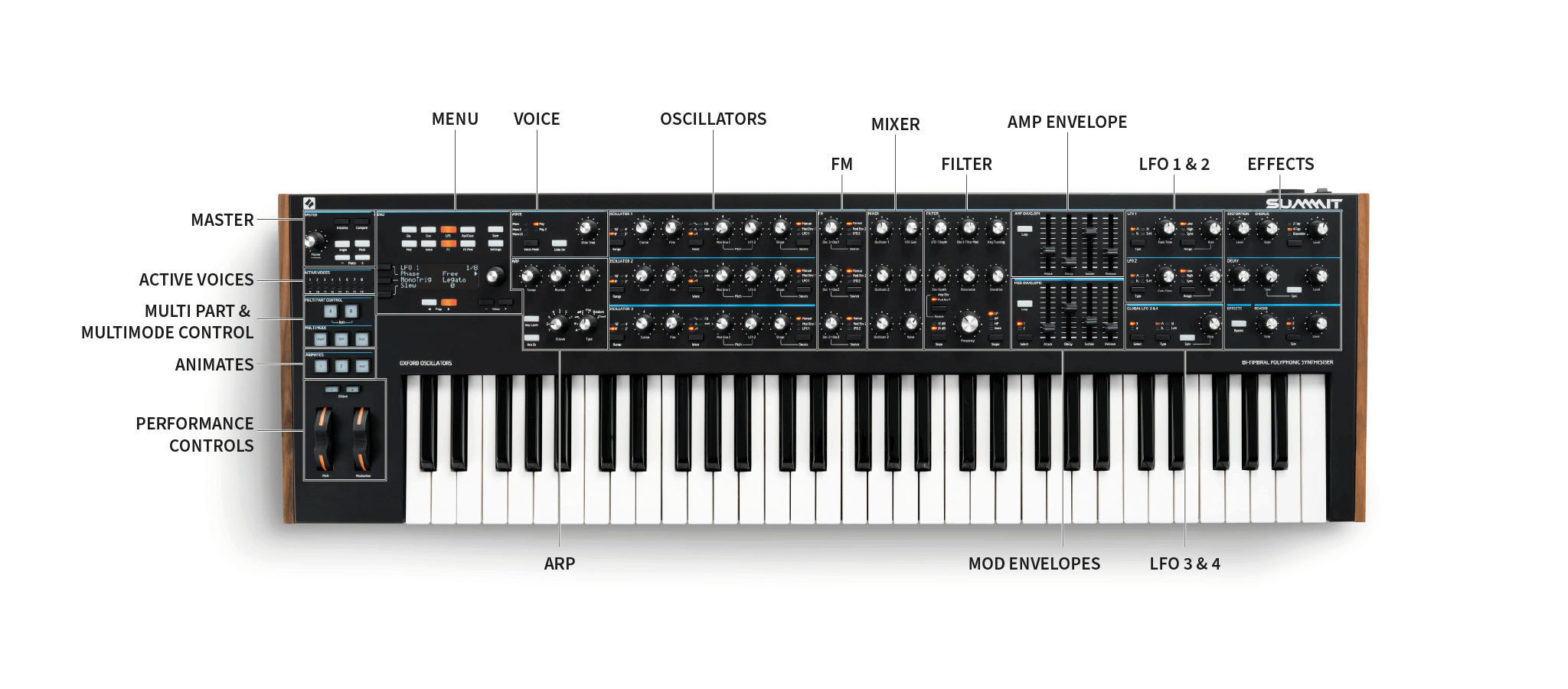

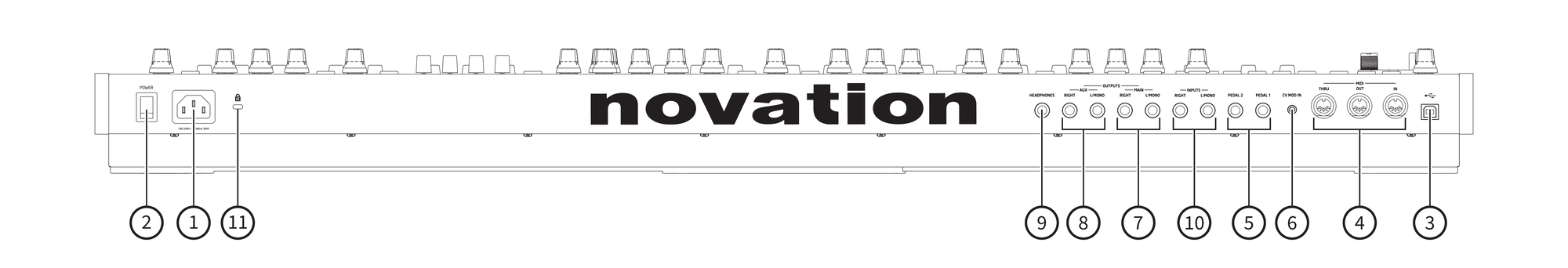

Summit 하드웨어 개요

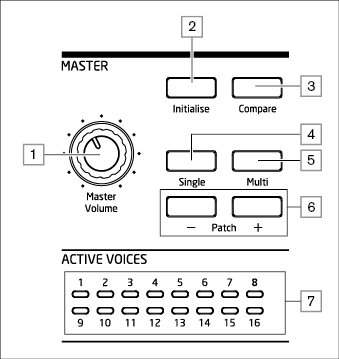

마스터 볼륨 – 신디사이저의 마스터 볼륨 제어 기본 그리고 보조 오디오 출력. 헤드폰 출력 레벨도 제어합니다.

초기화 – 기본적으로 이 버튼을 누르면 모든 신스 파라미터를 초기 패치의 기본값으로 재설정할 수 있습니다. 이를 통해 새로운 사운드 제작을 위한 "시작점"으로 빠르게 돌아갈 수 있습니다. 초기화 에서 변경될 수 있습니다 설정 초기 패치가 로드될 때 모든 현재 제어판 설정이 적용되도록 메뉴를 구성합니다.

비교하다 – 이 버튼을 길게 누르면 현재 로드된 패치의 원본 버전을 들을 수 있습니다. 이를 통해 로드한 후 적용한 모든 수정 사항의 효과를 원본 버전과 비교할 수 있습니다. 멀티 패치를 선택한 경우, 비교하다 현재 A 및 B 버튼으로 선택된 파트에 관계없이 패치의 A 및 B 파트를 모두 들을 수 있습니다. . 참고하십시오 비교하다 동시에 키를 누르지 않은 경우에만 선택할 수 있습니다.

하나의 – 단일 파트 패치용으로 예약된 패치 메모리 영역에 액세스하려면 누릅니다. 현재 패치 위치와 이름이 디스플레이에 표시되며, 매개변수 컨트롤을 사용하여 다른 단일 패치를 선택할 수 있습니다. .

멀티 – 멀티 파트 패치용으로 예약된 패치 메모리 영역에 접근하려면 누릅니다. 현재 패치의 위치와 이름이 디스플레이에 표시되며, 파라미터 컨트롤을 사용하여 다른 멀티 패치를 선택할 수 있습니다.

패치 +/- – 이 버튼은 선택한 모드에 따라 패치를 스크롤하는 대체 방법(단일 또는 다중)을 제공합니다.

능동태 – 16개의 2색 LED는 16개의 음색 중 현재 활성화된 음색을 나타냅니다. 싱글 패치 모드에서는 모든 LED가 주황색이고, 멀티 패치 모드에서는 주황색과 파란색이 파트별 음색 사용을 나타냅니다.

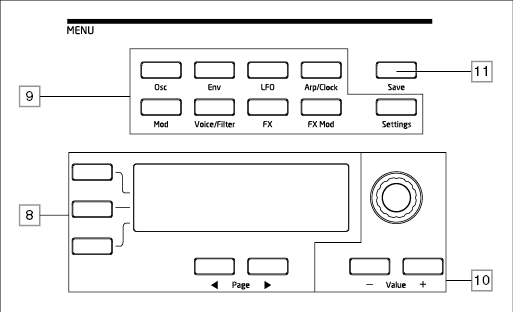

20자 x 4행 OLED 디스플레이. 버튼으로 선택한 메뉴 중 하나 또는 현재 패치 세부 정보를 표시합니다. 각 메뉴 내의 페이지는 페이지 ◀ 그리고 페이지 ► 디스플레이 아래의 버튼을 클릭합니다. Summit회전 제어 장치(제외) 주인)는 컨트롤을 놓을 때까지 조정 중인 매개변수 값을 보여주는 대체 디스플레이를 호출합니다. 디스플레이 왼쪽에 있는 세 개의 버튼은 매개변수 컨트롤을 표시 중인 페이지의 특정 행에 할당합니다.

표시할 메뉴를 선택하는 9개 버튼: 오스크, 환경, LFO, 아르페지오/클럭, 모드, 목소리, FX, FX 모드 그리고 설정이 버튼들은 모두 "토글" 버튼입니다. 두 번째로 누르면 메뉴를 종료하고, 패치 정보 페이지로 돌아갑니다.

매개변수 조정은 회전 제어를 통해 빠르게 수행되거나 매개변수 값을 한 번에 하나씩 증가/감소시킬 수 있습니다. 가치 + / 값 - 버튼. 이 컨트롤은 현재 디스플레이에 패치 데이터가 표시되고 행 2('패치')가 선택된 경우, 패치 라이브러리(현재 활성화된 싱글 또는 멀티)를 스크롤하는 데에도 사용할 수 있습니다.

구하다 – 세 개의 메뉴 페이지 중 첫 번째 페이지를 열고, 이를 통해 현재 신디사이저 설정을 메모리에 사용자 패치로 저장할 수 있습니다.

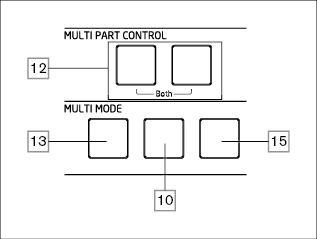

그만큼 에이 그리고 비 버튼은 멀티 패치의 어떤 부분(A 또는 B)이 신디사이저 컨트롤에 할당되는지 선택하고 듀얼 모드(참조 아래), 어느 부분을 들으시나요? 에이 그리고 비 함께 눌러서 선택할 수 있습니다 둘 다 모드에서는 신디사이저 컨트롤이 두 파트에 동시에 영향을 미칩니다.

층 - 레이어 모드에서는 키보드가 멀티 패치의 A 파트와 B 파트를 모두 연주합니다.

나뉘다 – 이 모드에서는 왼손으로 A 파트를, 오른손으로 B 파트를 연주할 수 있습니다. "분리점"은 기본적으로 중간 C(C3)입니다. 버튼을 길게 눌러 분리점을 다시 설정할 수 있습니다. 나뉘다 키보드에서 해당 키를 누르면 새로운 분할점이 패치와 함께 저장됩니다.

듀얼 – 이 모드에서는 전체 키보드가 선택된 부분 A 또는 부분 B에 할당됩니다. 에이 그리고 비 버튼 . 두 부분 모두 눌러서 선택할 수 있습니다. 에이 그리고 비 함께; 이 경우, 레이어 모드를 선택한 것과 같은 결과가 나타납니다. 이 모드에서는 멀티 패치의 두 파트의 매개변수를 동시에 제어할 수 있습니다.

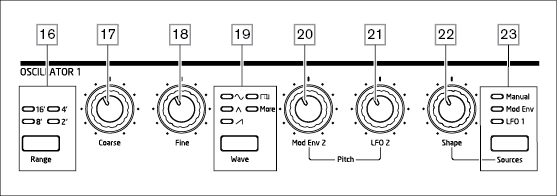

범위 – 오실레이터의 기본 피치 범위를 단계별로 조정합니다. 표준 콘서트 피치(A3 = 440Hz)의 경우, 8'.

조잡한 – 선택된 오실레이터의 피치를 ±1옥타브 범위로 조정합니다.

괜찮은 – ±100센트(±1반음) 범위 내에서 발진기 피치를 조정합니다.

파도 – 사용 가능한 발진기 파형 범위(사인파, 삼각파, 톱니파, 펄스파 등)를 단계별로 살펴봅니다. 더 (메뉴는 추가 웨이브테이블의 광범위한 세트를 제공합니다. 더).

Mod Env 2 깊이 – Envelope 2의 변조로 인해 발진기 피치가 변경되는 양을 제어합니다. 모든 변조 깊이 컨트롤은 "중앙 0"이므로 양수 값은 피치를 증가시키고 음수 값은 피치를 감소시킵니다.

LFO 2 깊이 – LFO 2에 의한 변조로 인해 오실레이터 피치가 변경되는 양을 제어합니다. 피치 변경은 양극성(상하)이며, 변조 매트릭스를 사용하면 단극성 피치 변조가 가능합니다.

모양 양 – 파형 형태의 추가 수정을 제어하며 모든 파형 형태에 대해 활성화됩니다. 펄스파의 경우 펄스 폭을 조정하고, 사인파, 삼각파, 톱니파의 경우 파형 폴딩을 생성하여 기본 파형에 추가적인 고조파를 부여합니다. 더 에 의해 선택됩니다 파도 스위치와 원천 로 설정됩니다 수동, 컨트롤은 현재 선택된 파형표의 5개 파형을 지속적으로 탐색합니다. 웨이브모어 오실레이터 메뉴의 매개변수.

원천 – 할당합니다 모양 양 파형 모양을 추가로 변경하는 세 가지 소스 중 하나를 제어합니다. 옵션은 다음과 같습니다. 엔벨로프 1에 의한 변조(모드 환경 1), LFO 1에 의한 변조(엘에프오 1), 그리고 수동, 때 모양 양 제어 자체가 파동 모양을 변경합니다. 세 가지 소스는 가산적입니다. 즉, 모두 동시에 사용될 수 있습니다.

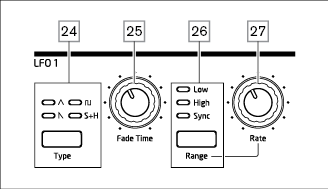

유형 – 사용 가능한 파형(삼각파, 톱니파, 사각파, 샘플 앤 홀드)을 단계별로 표시합니다. 관련 LED는 LFO 속도와 파형을 시각적으로 표시합니다.

페이드 타임 – LFO 작동 타이밍을 설정합니다. LFO를 "램프"하여 높이거나 낮추거나 효과를 지연시킬 수 있습니다. 옵션은 LFO 메뉴에서 설정합니다.

범위 – 선택합니다 높은 또는 낮은; 세 번째 옵션은 동조이는 LFO 주파수를 내부 ARP 클록이나 외부 MIDI 클록(있는 경우)에 동기화합니다.

비율 – LFO 주파수를 설정합니다.

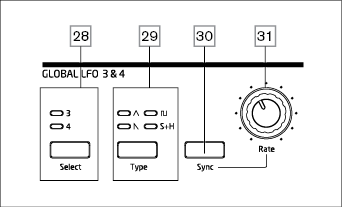

선택하다 – 이 영역의 컨트롤을 LFO 3 또는 LFO 4에 할당합니다.

유형 – 사용 가능한 파형을 단계별로 살펴봅니다. 위에.

비율 – LFO 주파수를 설정합니다.

누르기 동조 LFO 주파수를 내부 ARP 클록이나 외부 MIDI 클록(있는 경우)에 동기화합니다.

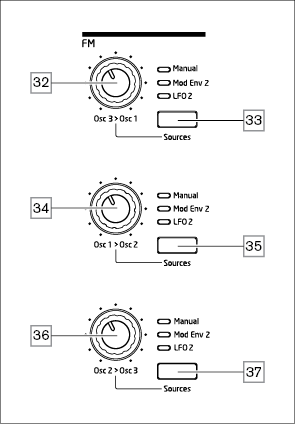

오실레이터 3 > 오실레이터 1 – 발진기 3이 발진기 1의 피치에 적용하는 주파수 변조의 깊이를 제어합니다.

원천 – 할당합니다 오실레이터 3 > 오실레이터 1 변조 깊이 제어 세 가지 소스 중 하나로. 옵션은 다음과 같습니다: Envelope 2(Mod Env 2)에 의한 변조, LFO 2에 의한 변조(엘에프오 2), 그리고 수동, 때 오실레이터 3 > 오실레이터 1 컨트롤 자체가 변조 깊이를 설정합니다. 세 가지 옵션은 모두 가산적입니다. 모든 옵션을 동시에 사용할 수 있으며, 각 소스의 변조 깊이는 독립적으로 설정됩니다.

오실레이터 1 > 오실레이터 2 - 발진기 1에 의해 발진기 2의 피치에 적용되는 주파수 변조의 깊이를 제어합니다.

원천 – 해당 기능을 수행합니다. 원천 단추 를 위해 오실레이터 1 > 오실레이터 2 제어 .

오실레이터 2 > 오실레이터 3 - 발진기 2가 발진기 3의 피치에 적용하는 주파수 변조의 깊이를 제어합니다.

원천 – 해당 기능을 수행합니다. 원천 단추 를 위해 오실레이터 2 > 오실레이터 3 제어 .

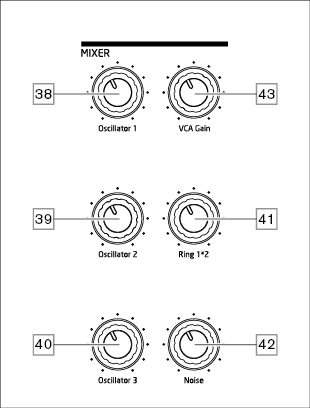

오실레이터 1 – 오실레이터 1의 볼륨을 제어합니다.

오실레이터 2 – Oscillator 2의 볼륨을 제어합니다.

오실레이터 3 – Oscillator 3의 볼륨을 제어합니다.

링 1*2 – 링 모듈레이터 출력 레벨을 제어합니다. 링 모듈레이터의 입력은 Osc 1과 Osc 2입니다.

소음 – 백색 소음 생성기의 볼륨을 조절합니다.

VCA 게인 – 이는 믹서 출력 레벨을 효과적으로 제어합니다. 즉, 합산된 신호에 적용되는 아날로그 게인을 조정합니다. 다음을 참조하세요. Summit: 단순화된 블록 다이어그램.

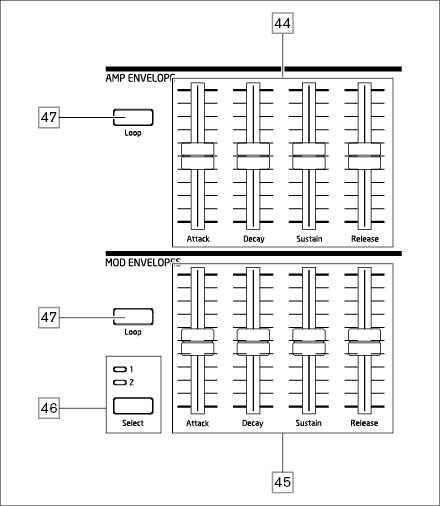

앰프 엔벨로프 컨트롤 - 진폭 엔벨로프의 표준 ADSR 매개변수(공격, 감쇠, 지속 및 릴리스)를 조정하는 45mm 슬라이더 4개 세트입니다.

Mod Envelope 컨트롤 - 두 개의 변조 엔벨로프의 매개변수를 조정하는 동일한 슬라이더 세트(참조) ] 아래에).

선택하다 – Summit 두 개의 독립적인 Mod Envelope를 생성합니다. 이 버튼은 다음 중 어떤 것을 선택할지 선택합니다.모드 1 또는 모드 2) Mod Envelope 슬라이더 제어.

고리 – 엔벨로프의 루핑 기능을 활성화합니다. 이렇게 하면 엔벨로프의 AHD 위상이 여러 번 재트리거되며, 그 횟수는 다음에 의해 정의됩니다. 반복 매개변수 환경 메뉴.

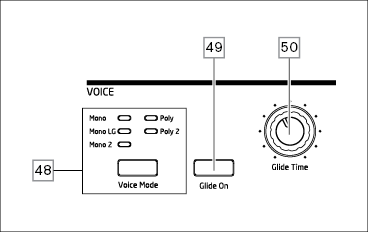

음성 모드 – 5가지 음성 모드 중 하나를 선택합니다. 3가지 단음색과 2가지 다성음색

글라이드 온 – 글라이드 기능을 활성화/비활성화합니다.

글라이드 타임 – 포르타멘토 글라이드 시간을 설정합니다.

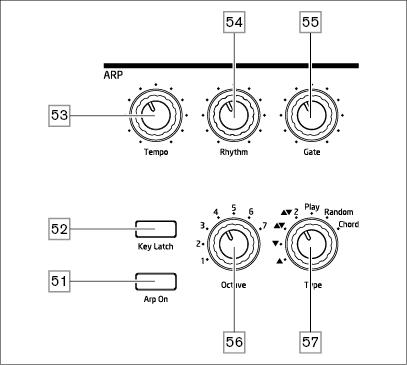

아르프 온 – 아르페지에이터를 켜고 끕니다.

키 래치 – 키를 누른 상태에서 Key Latch를 선택한 경우 Summit 선택이 해제될 때까지 누른 음을 계속 연주합니다. 이 기능은 아르페지에이터 시퀀스를 자동으로 유지하는 데 사용할 수 있지만, 키 래치는 아르페지에이터와 별도로 사용하여 연주된 음을 원하는 시간 동안 유지할 수 있습니다.

속도 – ARP 패턴의 속도를 설정합니다.

율 – 연주되는 음표에 따라 33개의 다양한 패턴 중 하나를 선택합니다.

문 – 아르페지에이터가 연주하는 음표의 길이를 설정합니다.

옥타브 – ARP 패턴이 확장되는 옥타브 수를 설정합니다. 옥타브 범위를 늘리면 패턴 길이가 늘어납니다.

유형 – ARP 패턴의 추가 변형은 다음을 통해 가능합니다. 유형이를 통해 패턴을 구성하는 음표의 방향 및/또는 순서를 위아래, 무작위 또는 코드 형성 등 선택할 수 있습니다.

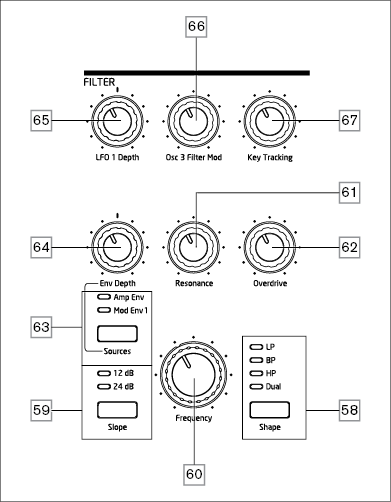

모양 – 저역통과 필터(low-pass filter)의 세 가지 기본 유형을 단계별로 살펴봅니다.엘피), 대역 통과 (BP) 또는 고역 통과 (HP); 선택 듀얼 메뉴 페이지를 엽니다(목소리 메뉴 페이지 4)에서는 두 가지 필터 유형을 동시에 작동시키는 직렬 또는 병렬 조합을 기반으로 9가지 추가 옵션을 선택할 수 있습니다.

경사 – 필터의 기울기를 다음 중 하나로 설정합니다. 12데시벨 또는 24데시벨 옥타브당.

빈도 – 필터의 차단 주파수(LP 또는 HP)나 중심 주파수(BP)를 제어하는 대형 회전식 손잡이입니다.

공명 – 필터 특성에 공진(필터 주파수에서 응답 증가)을 추가합니다.

오버드라이브 – 믹서 출력에 사전 필터 왜곡을 추가합니다.

원천 – 할당합니다 환경 깊이 제어 필터 주파수를 변조할 수 있는 두 소스 중 하나로. 옵션은 진폭 포락선에 의한 변조(앰프 환경) 또는 모드 봉투 중 하나(모드 환경 1). 두 가지 출처는 첨가적이며 동시에 사용될 수 있습니다.

환경 깊이 – 현재 선택된 봉투에 의해 필터 주파수가 수정되는 양을 제어합니다. 원천 두 소스는 서로 다른 깊이 값을 가질 수 있습니다. 환경 깊이 는 중심 영점 제어이므로 각 변조 소스에 의해 필터 주파수에 양수 및 음수 변화가 모두 부과될 수 있습니다.

LFO 1 깊이 – LFO 1에 의해 필터 주파수가 수정되는 양을 제어합니다. LFO 1 깊이 는 중심 0 제어이므로 필터 주파수를 양수와 음수 모두로 변경할 수 있습니다.

오스크 3 필터 모드 – 발진기 3을 통해 필터 주파수를 직접 변조할 수 있습니다.

키 추적 – 연주되는 음표의 키보드 위치에 따라 필터 주파수가 0~100% 사이에서 변하는 정도를 제어합니다.

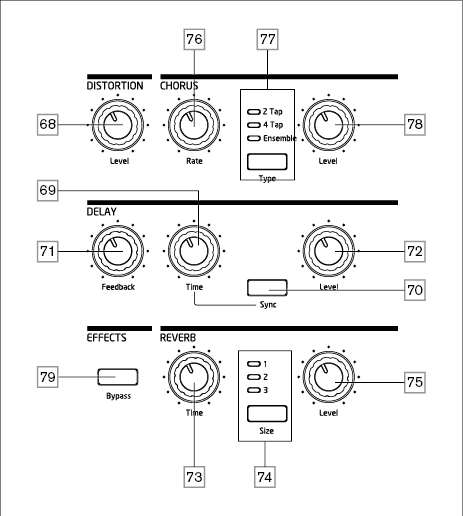

왜곡: 레벨 – 각 파트의 모든 활성 음성 합계에 적용되는 아날로그 왜곡의 양을 제어합니다.

지연: 시간 – 원본에 추가되는 지연 신호(에코)의 타이밍을 설정합니다. 최대 지연 시간은 약 1.4초입니다.

지연: 동기화 – 선출하다 동조 지연 시간을 내부 클록이나 수신 MIDI 클록과 동기화할 수 있습니다.

지연: 피드백 – 지연된 신호를 지연 프로세서의 입력으로 다시 공급하여 여러 개의 에코를 생성합니다.

지연: 레벨 – 지연된 신호의 볼륨을 제어합니다.

리버브: 시간 – 잔향 감쇠 시간을 조정합니다. (최대 시간은 실제로 필요한 시간보다 훨씬 깁니다!)

REVERB: 크기 – 세 가지 크기의 공간을 에뮬레이트합니다. 3 가장 큰 규모입니다.

리버브: 레벨 – 잔향의 "양"을 제어합니다.

합창: 평가하다 – 코러스 변조 속도를 조절합니다.

합창: 타입 – 세 가지 다른 코러스 알고리즘 중 하나를 선택할 수 있습니다.

합창: 레벨 – 코러스 효과의 정도를 제어합니다.

효과: 우회 – 이 버튼을 사용하여 3가지 시간 영역 효과(딜레이, 리버브, 코러스)를 켜거나 끌 수 있습니다. 우회로 아날로그 왜곡에는 영향을 미치지 않습니다.

애니메이션 1 그리고 2 – 모듈레이션 매트릭스에 설정된 추가 사전 프로그래밍된 모듈레이션 및 효과 라우팅을 활성화하여 현재 생성 중인 사운드에 "즉각적인" 효과를 추가합니다. 이 버튼들은 라이브 공연에 매우 유용합니다. 대부분의 Summit'의 팩토리 패치에는 Animate 기능이 포함되어 있습니다.

잡고 있다 – 누르기 잡고 있다 애니메이션 기능을 "켜짐" 상태로 "잠급니다". 다음 중 하나를 누를 수 있습니다. 잡고 있다 누르기 전에 생기 있게 하다또는 그 반대의 경우도 마찬가지입니다. 누르기 생기 있게 하다 두 번째로는 Animate와 Hold 기능이 모두 해제됩니다.

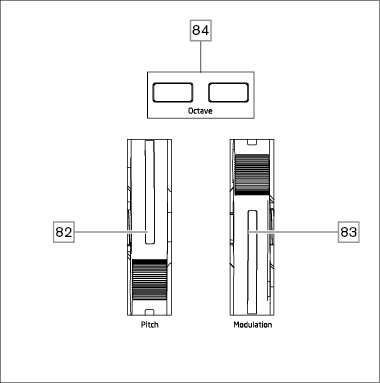

부드러운 고무 정점 휠은 중앙 위치로 양의 방향으로 복귀합니다. 기본 범위는 ±1옥타브이지만, 오실레이터 메뉴의 벤드 범위 매개변수를 사용하면 각 오실레이터에 대해 최대 ±2옥타브까지 독립적으로 범위를 설정할 수 있습니다.

부드러운 고무 조정 휠은 패치에 따라 특정 효과가 달라집니다. 또한, 하나 이상의 파라미터를 수정하기 위해 모듈레이션 매트릭스 소스로 할당할 수도 있습니다.

피치 및 변조 휠에는 현재 A/B를 따라 색상으로 구분된 내부 조명이 있습니다. 멀티파트 선택[12].

옥타브 + 그리고 옥타브 – 버튼 - 누를 때마다 키보드를 한 옥타브씩 올리거나 내립니다. 최대 범위는 +/-3옥타브입니다. 버튼의 밝기는 옥타브 이동 정도에 따라 증가합니다. 옥타브 이동이 적용되지 않으면 두 버튼 모두 어두워집니다.
