Circuit Rhythm 付録

セットアップビュー MIDIチャンネルの割り当て、MIDI I/O構成、クロックソースの選択、外部クロックレート、輝度調整など、ユニット全体の設定を行うことができます。Shiftキーを押しながらSaveキーを押すことで設定が確定します。 を押して終了する 遊ぶ 。

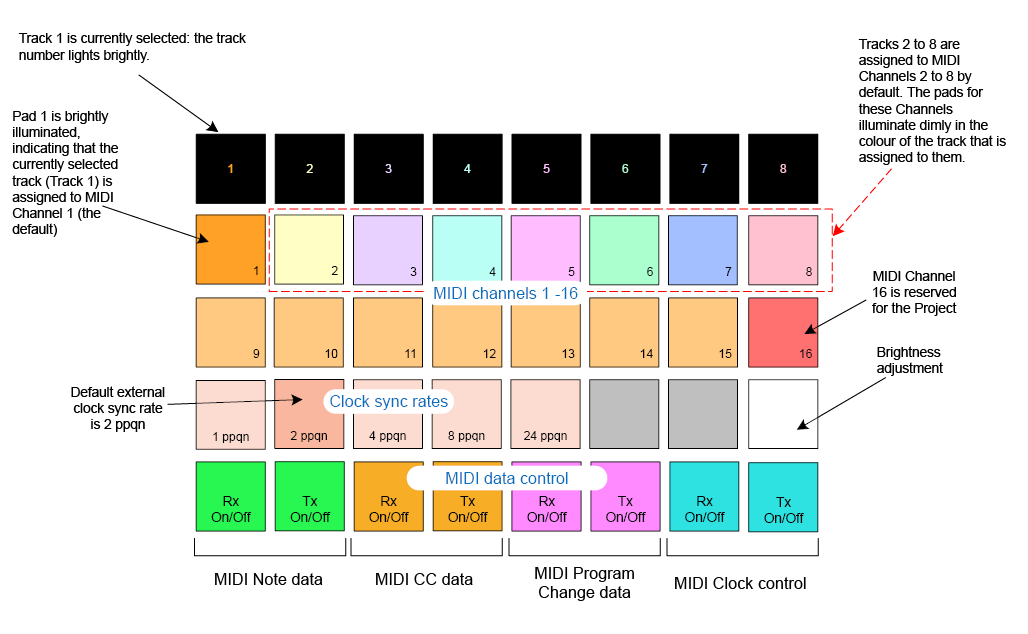

オープニング セットアップビュー 以下のような表示が生成されます。

Circuit Rhythm MIDIデータを送受信することができる。 USB ポート そして MIDI入力/出力/スルー ソケット 。

セットアップビュー あなたが望む方法を決めることができます Circuit Rhythm ノート、CC（コントロールチェンジ）、プログラムチェンジ（PGM）、MIDIクロックの4つのカテゴリーのMIDIデータを、他のMIDI機器と独立して操作できます。これにより、高い柔軟性が確保されます。 Circuit Rhythm システムの他の部分と統合されます。

MIDI Rx（受信）とTx（送信）は、データカテゴリーごとに個別に有効にできます。パッド25～32は、表に示すように4つのボタンペアとして配置されています。

デフォルトでは、すべてのデータ カテゴリで MIDI Rx と MIDI Tx の両方がオン (ボタンが明るく点灯) になっています。

クロックRxがオフの場合、クロックは内部モードになり、 Circuit RhythmのBPMは内部テンポクロックによってのみ定義されます。外部クロックは無視されます。クロック受信がオンの場合、 Circuit Rhythm AUTOモードの場合、BPMは外部から入力されたMIDIクロックによって設定されます。 MIDI入力 有効なUSBポートが適用されている場合は、そうでない場合は、 Circuit Rhythm 自動的に内部クロックに切り替わります。

クロック送信がオンの場合、 Circuit Rhythm クロックリーダーであり、そのクロックは、ソースに関係なく、リアパネルのUSBおよびMIDIクロックとして利用できます。 MIDI出力 コネクタ。クロック送信をオフにすると、クロックデータは送信されません。

「外部クロック」も参照してください 外部クロック。

Circuit Rhythm 背面パネルから連続アナログクロックを出力します 同期出力 コネクタ 5Vの振幅で出力されます。このクロックの周波数は、テンポクロック（内部または外部）に連動します。出力クロックのレートは、グリッドの3列目の最初の5つのボタン（パッド番号17～21）で設定します。該当するパッドを押すことで、レートを1、2、4、8、または24ppqn（四分音符あたりのパルス数）から選択できます。デフォルト値は2ppqnです。以下の表は設定をまとめたものです。

スイング (50% 以外に設定されている場合) はアナログ クロック出力には適用されないことに注意してください。

Sticky Shiftは、 シフト ボタンをトグルとして機能させるには、一時的なコントロールではなく、 シフト で セットアップビュー 明るい緑色に点灯します。機能を無効にするには、 シフト 再び薄暗い赤色に点灯します。

追加の設定は、 詳細設定ビュー. 詳細設定ビューに入るには、ホールド シフト 電力を供給しながら Circuit Rhythm オン。終了するには再生ボタンを押してください 。

8×4グリッドは点灯しません 詳細設定ビュー; その他のさまざまなボタンを使用して調整を行います。

保存ロック機能を使用すると、保存機能を一時的に無効にすることができます。これは、ライブセットを準備している場合に便利です。 Circuit Rhythm重要なプロジェクトを誤って上書きしてしまうリスクを避けたい場合、保存ロックを有効にするには、 シフト そして 保存 電源投入時に電源を切ると、保存ロックがオンになります。保存ロックが有効になっている場合、 保存 ボタンは常に消灯しています。

セーブロックの状態は、その後の電源投入後も保持されます。無効にするには、有効にする場合と同じ手順で、電源ボタンを押しながら電源を入れます。 シフト そして 保存。

デフォルトでは保存ロックは無効になっており、プロジェクトを自由に保存および上書きできます。

Circuit Rhythm 電源投入時に最後に使用されていたプロジェクトが読み込まれます。プロジェクトの保存中に電源が切れた場合、プロジェクトが何らかの理由で破損している可能性があります。これは、 Circuit Rhythm 電源投入時に異常な状態になってしまいます。

これはあまり起こり得ないことですが、 Circuit Rhythm オンにして、代わりに空のプロジェクトを強制的にロードします。これを行うには、両方の シフト そして クリア 回転しながら Circuit Rhythm の上。

プロジェクトが何らかの理由で破損した場合は、プロジェクトをクリアすることでいつでも削除できます（ クリアリングプロジェクト）。

Circuit Rhythm 外部MIDIデータに様々な方法で応答するように設計されています。MIDIノートオン/ノートオフ、プログラムチェンジ（PGM）、コンティニュアスコントローラー（CC）メッセージをすべて認識します。

MIDI 設定とパラメータの詳細については、別のドキュメントを参照してください。 Circuit Rhythm プログラマーズリファレンスガイドからダウンロードできます novationmusic.com/downloads。

ブートローダーモード

問題が発生した場合は、 Circuit Rhythmブートローダーモードを有効にする必要がある場合があります。これは「エンジニアリングモード」であり、通常のユニット機能はすべて動作しなくなります。Novationテクニカルサポートチームからの指示がない限り、ブートローダーモードを使用しないでください。

ブートローダ モードでは、現在インストールされているファームウェアのバージョンを確認したり、上記のファームウェア更新手順が何らかの理由で正しく機能しない場合にファームウェア (および工場出荷時のパッチ) を更新したりできます。

ブートローダーモードに入るには:

1. 振り向く Circuit Rhythm オフ

2. を押したまま サンプルレック 、 サンプル そして 注記 ボタン

3. 力 Circuit Rhythm 再び

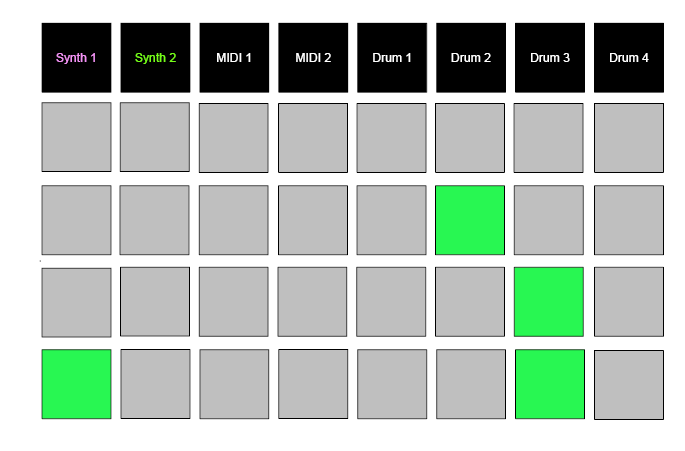

Circuit Rhythm これでブートローダ モードになり、グリッド ディスプレイに緑色に点灯したパッドの選択が表示されます (以下に示すものとは異なる場合があります)。

トラックボタン 1 そして 2 点灯しているものがあり、どちらかを選択すると、点灯するパッドのパターンが表示されます。このパターンは、3つのファームウェア要素のバージョン番号をバイナリ形式で表します。問題が発生した場合、Novationのテクニカルサポートチームにこれらのパターンをお伝えいただく必要がある場合があります。

ブートローダーモードは、 遊ぶ ボタン。 Circuit Rhythm その後、通常の動作状態に再起動します。

実測値は、可能な限り AES17 に準拠して測定しています。

ほとんどのラインレベルソースを入力に接続できます。 Circuit Rhythm、そしてライン出力はほとんどのライン入力に接続されます。必要な仕様は以下の表に記載されています。
