Circuit Rhythm ハードウェアの概要

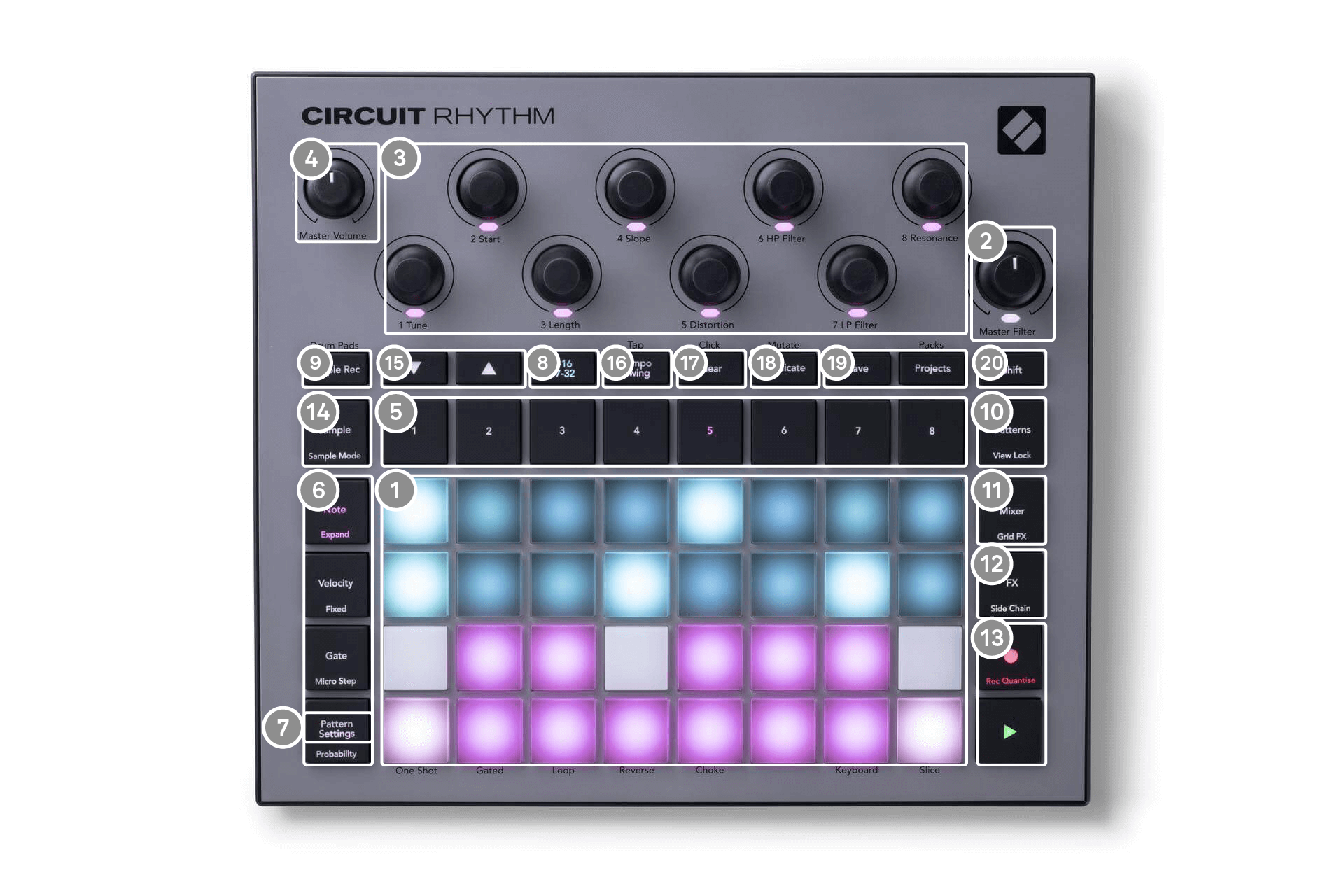

32パッドの演奏グリッド – 4×8のRGBパッドのマトリックス。選択したビューに応じて、グリッドは異なる機能を持つ論理的な領域に「分割」される場合があります。

マスターフィルター – センタークリックとRGB LEDを備えたロータリーコントロール：アナログシンセのように、ミックス全体のフィルター周波数をコントロールします。常にアクティブです。

マクロコントロール 1 に 8 – 8つの多機能ロータリーエンコーダーと対応するRGB LED。これらのコントロールの可用性と機能は、 Circuit Rhythmのさまざまなビュー：ただし、パネルの凡例は、エンコーダの機能について説明しています。 サンプルビュー、 ノートビュー、またはその他のトラックにフォーカスしたビュー。演奏中のマクロコントロールの動きを記録し、再生することができます。

マスターボリューム – 全体のレベルを制御します Circuit Rhythmのオーディオ出力。

残りのボタンのほとんどは、32パッドグリッドを選択して特定のものを表示します。 ビュー。 それぞれ ビュー 特定のトラック、パターンまたはサウンドの選択、タイミング調整などの特定の側面に関する情報と制御を提供します。また、いくつかのボタンには追加の「Shift」機能があり、ボタン上またはボタン上に小さいフォントの凡例で示されていることにも注意してください。

多くのボタン - 以下を含む • 記録 - モーメンタリーモード（長押し）とラッチモード（短押し）の両方を備えています。長押しすると、そのボタンのビューが一時的に表示されますが、これはボタンを押している間のみです。ボタンを離すと、ビューはボタンを押す前の状態に戻ります。ボタンを短押しすると、グリッドビューがボタンにプログラムされたビューに切り替わります。

その 記録 このボタンは、代替グリッド表示を呼び出さないという点で特殊なケースですが、その瞬間的な動作により、録音モードのパンチインとパンチアウトを迅速に行うことができます。

トラックボタン: トラック 1 に 8 – タップするとグリッド表示が変わります サンプルビュー そのトラックの場合、押すと一時的にそのトラックのサンプル ビューが表示されますが、ボタンを放すと、グリッドは押したときに表示されていたビューとトラックに戻ります。

ステップボタン: 注記、 速度、 ゲート、そして 確率 – これらはグリッドをさらに切り替えます ビュー、現在選択されているトラックのパターンの各ステップのパラメータを個別に入力、削除、または変更できます。 確率 シフト関数は パターン設定 ボタンと マイクロステップ シフト関数は ゲート ボタン。

パターン設定 – グリッドを ビュー 現在選択されているトラックのパターンの長さ、再生速度、方向を調整できます。

ステップページ （1-16/17-32) – 現在選択されているトラックのパターンの長さを16ステップにするか32ステップにするかを選択します。32ステップのパターンを選択した場合、シーケンスの実行中にボタンの凡例の色が変わり、グリッドに現在表示されているシーケンスの「半分」を示します。どのトラックでも、16ステップまたは32ステップのパターンを選択できます。

サンプルレック – 開く サンプルレコードビュー: このビューは新しいサンプルを記録するために使用できます Circuit Rhythm オーディオ入力経由、または内部ミックスから。

パターン – 開く パターンビュー: 各トラックに複数のパターンを保存し、それらを結合してパターン チェーンを作成できます。

ミキサー – 有効にする ミキサービューここでは、シーケンスを構成する各トラックをミュートしたり、レベルを調整したり、ステレオ イメージ全体で各トラックをパンしたりできます。

FX – 開く FXビュー; 各トラックに個別にリバーブおよびディレイ効果を追加できます。

記録と▶再生 – これらの2つのボタンでシーケンスを開始および停止します （遊ぶ）、録音モードに入ります （記録）再生モードでは、グリッド上で演奏したものがすべて聞こえます。録音モードでは、演奏したものがすべて聞こえ、シーケンスに追加されます。

サンプル – 開く サンプルビュー 現在選択されているトラックのサンプルです。各トラックでは、下部の2つのグリッド行に16個ずつ8ページに配置された128個のサンプルから選択できます。

▼と▲ - これらの2つのボタンは、現在選択されているものに応じて異なるアクション（および色）を持ちます。 ビュー例えば、 キーボードノートビュー キーボードパッドの音程を1～5オクターブ上下にシフトできます。 サンプルビュー、 8 ページのサンプルをスクロールします。

テンポ そして スイング – テンポ マクロコントロール 1 を使用して、シーケンスの BPM (テンポ) を設定できます。 スイング マクロ2を使用して、ステップ間のタイミングを変更することでパターンの「フィーリング」を変えます。このモードでは、マクロ5でクリックトラックのレベルを調整します。

クリア – 個々のシーケンス ステップ、パターン、プロジェクト、サンプル、または保存されたマクロ コントロールの動きを削除できます。

重複 – パターンや個々のステップのコピーアンドペースト機能のように動作します。

保存 そして プロジェクト – 現在のプロジェクトを保存し、以前に保存したプロジェクトを開くことができます。

シフト – いくつかのボタンには「第2の機能」があり、長押しすることでアクセスできます。 シフト ボタンを押しながら、 シフト ボタンのアクションをトグル機能として設定します。これは セットアップビュー （見る セットアップビュー) 。この場合、1 回押すと 2 番目の機能が作動してラッチされ、もう一度押すと解除されます。

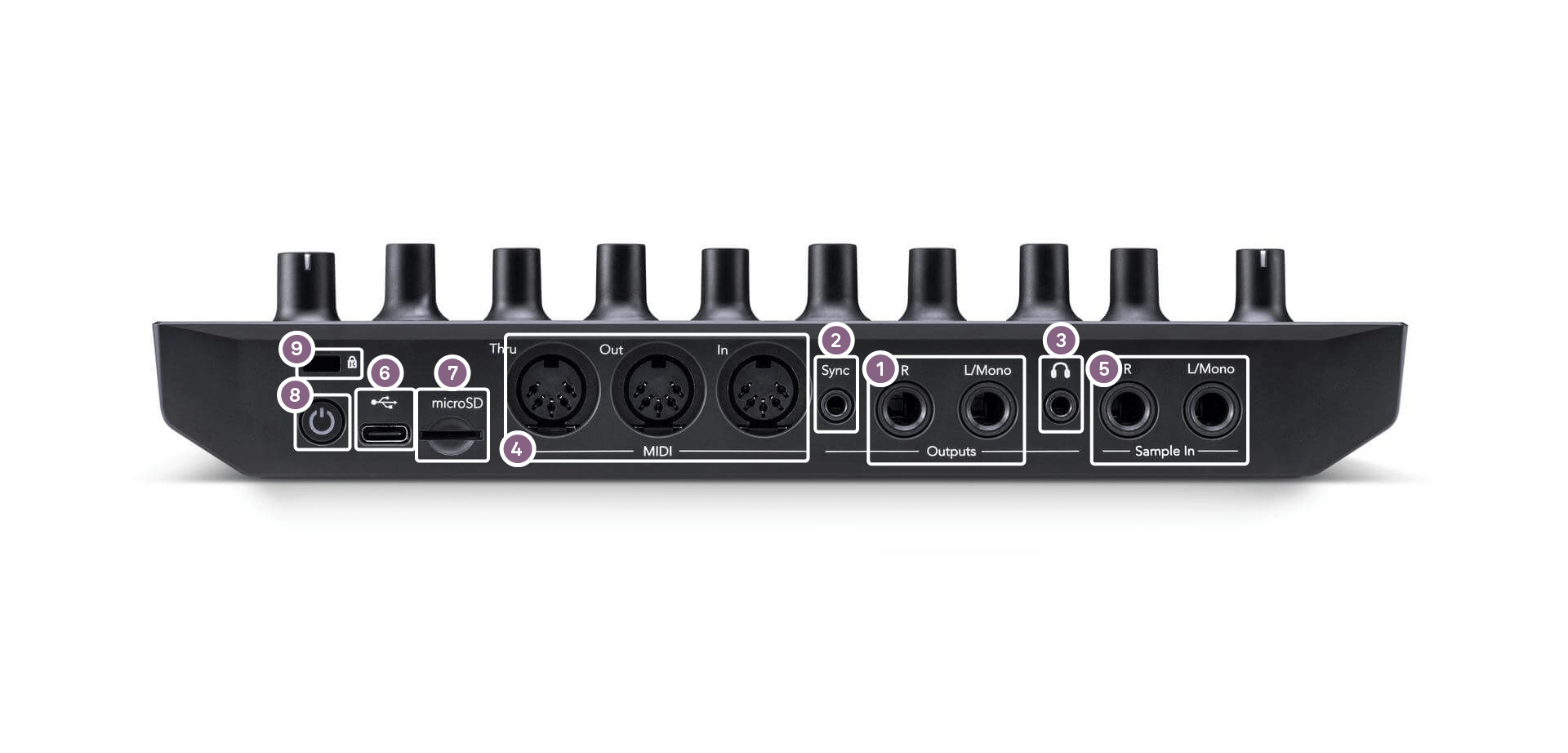

出力 - L/モノラル そして R – Circuit Rhythmのメインオーディオ出力は2つの1/4インチTSジャックソケットに搭載されています。最大出力レベルは -9.57dBuプラグを差し込まないと R ソケット、 L/モノラル ソケットは L チャンネルと R チャンネルのモノラル ミックスを伝送します。

同期 – 3.5 mm TRSジャックソケットは、テンポクロックに比例したレートで5 V振幅のクロック信号を供給します。実際の比率は次のように設定できます。 セットアップビューデフォルトのレートは四分音符あたり 2 パルスです。

（ヘッドフォン） - ステレオヘッドフォンを接続します。メイン出力は ヘッドフォン接続時もアクティブのままです。ヘッドフォンアンプは150Ωのステレオヘッドフォンを+5dBuで駆動できます。

MIDI入力、 外 そして スルー – 5ピンDINソケットに3つのMIDIコネクタ。外部機器をMIDIコントローラーで操作できます。 Circuit Rhythmのシーケンス、または外部コントローラーをトリガーする Circuit Rhythmのシーケンスを操作したり、サンプル、グリッドFX、FXパラメータを変更したりできます。MIDIスルーポートは、 詳細設定ビュー MIDI出力ポートのクローンとして機能するには、 詳細設定ビュー 詳細については。

L/モノラルのサンプル そして R - サンプルを録音するためのモノラルまたはステレオの外部オーディオ入力 Circuit Rhythm入力は1/4インチTSジャックソケットのアンバランス入力です。

– USB-Cポート。これは、外部電源やバッテリー充電用のDC電源入力でもあります。Type C-Type Aケーブルが付属しています。コンピューターに接続して、USB-Cインターフェースに接続します。 Novation ComponentsこのポートはMIDIクラスコンプライアントです。USB経由でMIDI対応機器と接続し、MIDIデータの送受信が可能です。ファームウェアのアップデートにも使用されます。注 – Circuit Rhythmの USB ポートはオーディオを伝送しません。

マイクロSD – パックを保存またはインポートするには、互換性のある microSD カードをここに挿入します。

– 「ソフト」オン/オフスイッチ。誤って電源を入れたり切ったりすることを防ぐため、約1秒間押し続けることで電源のオン/オフを切り替えることができます。ボタンにはLEDが付いており、緑色に点灯すると内蔵バッテリーの充電中であることを示します。

ケンジントン・ミニセーバー – 安全な Circuit Rhythm 必要に応じて適切な構造に変更します。
