Circuit Tracks appendice

Vista di configurazione è fornito per consentire l'impostazione "globale" dell'unità: queste includono l'assegnazione del canale MIDI, la configurazione degli I/O MIDI, la selezione della sorgente di clock, la frequenza di clock esterna, l'attivazione/disattivazione del compressore master e la regolazione della luminosità. Si accede tenendo premuto Spostare e premendo Salva, e uscire premendo Giocare .

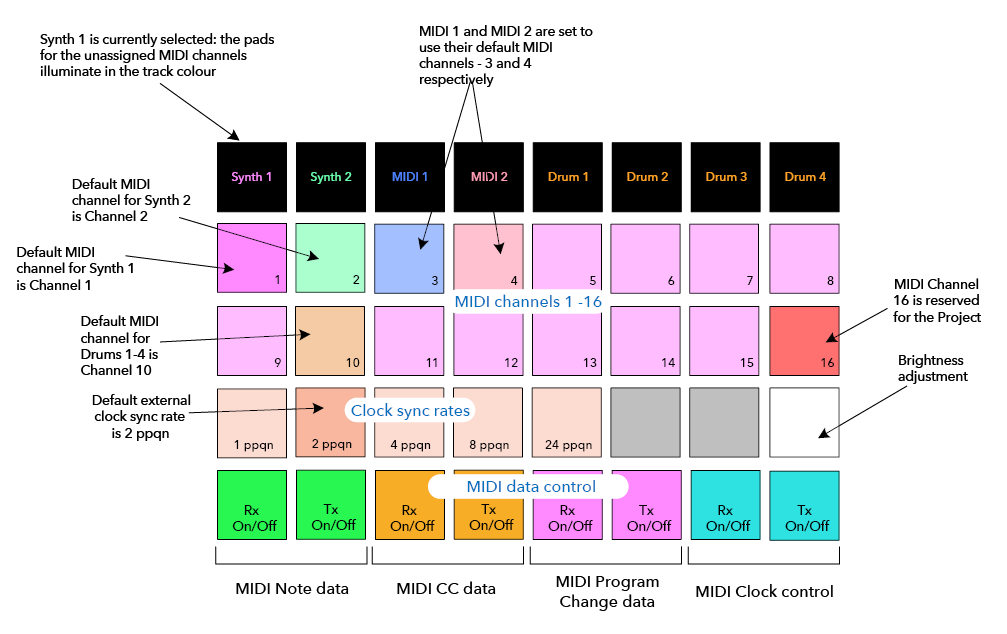

Apertura Vista di configurazione produce il display mostrato di seguito:

Circuit Tracks è in grado di inviare e/o ricevere dati MIDI sia tramite USB porta e il Ingresso/uscita/attraverso MIDI prese .

Vista di configurazione ti permette di decidere come vuoi Circuit Tracks per operare con altre apparecchiature MIDI per quattro categorie di dati MIDI in modo indipendente: Nota, CC (Control Change), Program Change (PGM) e MIDI Clock. Ciò garantisce un elevato grado di flessibilità nel modo in cui Circuit Tracks si integra con il resto del sistema.

I comandi MIDI Rx (ricezione) e Tx (trasmissione) possono essere abilitati indipendentemente per ciascuna categoria di dati. I pad da 25 a 32 sono disposti come quattro coppie di pulsanti, come mostrato nella tabella:

Per impostazione predefinita, sia MIDI Rx che MIDI Tx sono attivi (pulsanti illuminati) per tutte le categorie di dati.

Quando Clock Rx è OFF, l'orologio è in modalità interna e Circuit TracksIl BPM è definito solo dal clock interno. Qualsiasi clock esterno verrà ignorato. Quando Clock Rx è attivo, Circuit Tracks è in modalità AUTO e il BPM verrà impostato da un clock MIDI applicato esternamente a Ingresso MIDI o le porte USB se ne è applicata una valida; in caso contrario, Circuit Tracks passerà automaticamente al suo orologio interno.

Se Clock Tx è ON, Circuit Tracks è il master dell'orologio e il suo orologio, qualunque sia la sorgente, sarà disponibile come MIDI Clock sul pannello posteriore USB e Uscita MIDI connettori. Impostando Clock Tx su OFF non verranno trasmessi dati di clock.

Vedere anche “Orologio esterno” su CT External clock.

Circuit Tracks emette un orologio analogico continuo dal pannello posteriore Sincronizzazione in uscita connettore con un'ampiezza di 5 V. La frequenza di questo clock è correlata al clock del tempo (interno o esterno). La frequenza di uscita del clock si imposta con i primi cinque pulsanti sulla terza riga della griglia (pad n. 17-21). È possibile selezionare la frequenza su 1, 2, 4, 8 o 24 ppqn (impulsi per semiminima) premendo il pad appropriato. Il valore predefinito è 2 ppqn. La tabella seguente riassume le impostazioni:

Si noti che Swing (se impostato su un valore diverso dal 50%) non viene applicato all'uscita del clock analogico.

È possibile impostare alcune preferenze aggiuntive in Visualizzazione configurazione avanzata. per accedere alla visualizzazione Impostazioni avanzate tieni premuto Spostare mentre alimenta il Circuit Tracks acceso. Per uscire, premere play .

La griglia 8 x 4 non è illuminata in Visualizzazione configurazione avanzata; le regolazioni vengono effettuate utilizzando vari altri pulsanti.

La funzione Blocco Salvataggio consente di disattivare temporaneamente la funzione Salvataggio. Questo può essere utile se hai un set live preparato sul tuo Circuit Trackse non vuoi rischiare di sovrascrivere accidentalmente progetti importanti. Per abilitare il blocco salvataggio, tieni premuti entrambi i tasti Spostare E Salva durante l'accensione dell'unità. Mentre il blocco di salvataggio è abilitato, Salva il pulsante sia sempre spento.

Lo stato di blocco del salvataggio viene mantenuto durante i successivi cicli di accensione e spegnimento. Per disattivarlo, la procedura è la stessa di quella di attivazione: accendere l'unità tenendo premuto Spostare E Salva.

Per impostazione predefinita, il blocco salvataggio è disattivato, in modo che i progetti possano essere salvati e sovrascritti liberamente.

Circuit Tracks Carica l'ultimo progetto in uso all'accensione. È possibile che, se l'alimentazione è stata interrotta durante il salvataggio di un progetto, questo si sia corrotto in qualche modo. Ciò potrebbe significare che Circuit Tracks finisce in uno stato anomalo all'accensione.

Sebbene questo sia un evento molto improbabile, abbiamo incluso un metodo per trasformarlo Circuit Tracks e forzandolo a caricare un progetto vuoto. Per farlo, tieni premuti entrambi i tasti Spostare E Chiaro mentre si gira Circuit Tracks SU.

Se un progetto dovesse danneggiarsi in qualche modo, è sempre possibile eliminarlo cancellando il progetto (vedere Clearing projects).

Circuit Tracks è stato progettato per rispondere in vari modi ai dati MIDI esterni. Sono tutti riconosciuti i messaggi MIDI Note On/Note Off, Program Change (PGM) e Continuous Controller (CC).

I dettagli completi delle impostazioni e dei parametri MIDI sono disponibili in un documento separato: Circuit Tracks Guida di riferimento per programmatori, che può essere scaricato da novationmusic.com/downloads.

In caso di problemi con il tuo Circuit Tracks, potrebbe essere necessario abilitare la modalità Bootloader. Questa è una "modalità di progettazione" e tutte le normali funzioni dell'unità diventano inattive. Non utilizzare la modalità Bootloader senza le istruzioni del team di supporto tecnico di Novation.

La modalità Bootloader consente di controllare la versione del firmware attualmente installato e di aggiornare il firmware (e le patch di fabbrica) nel caso in cui la procedura di aggiornamento del firmware descritta sopra non funzioni correttamente per qualsiasi motivo.

Per entrare in modalità Bootloader:

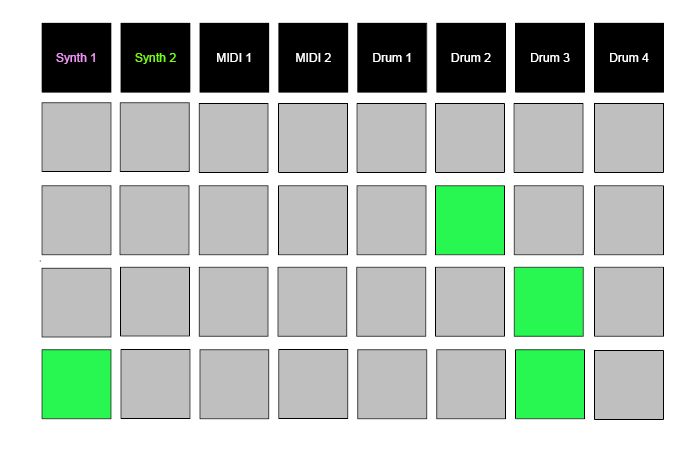

Circuit Tracks sarà ora in modalità Bootloader e la griglia di visualizzazione mostrerà una selezione di pad illuminati in verde (che potrebbero differire da quelli mostrati di seguito):

Sintetizzatore 1 E Sintetizzatore 2 sono accesi; selezionando uno di questi, viene visualizzato uno schema di pad illuminati; lo schema rappresenta i numeri di versione dei tre elementi del firmware in formato binario. Potrebbe essere necessario descrivere questi schemi al team di supporto tecnico di Novation in caso di problemi.

Il modo più semplice per uscire dalla modalità Bootloader è premere semplicemente il tasto Giocare pulsante. Circuit Tracks verrà quindi riavviato nello stato operativo normale.
