Circuit Tracks Panoramica dell'hardware

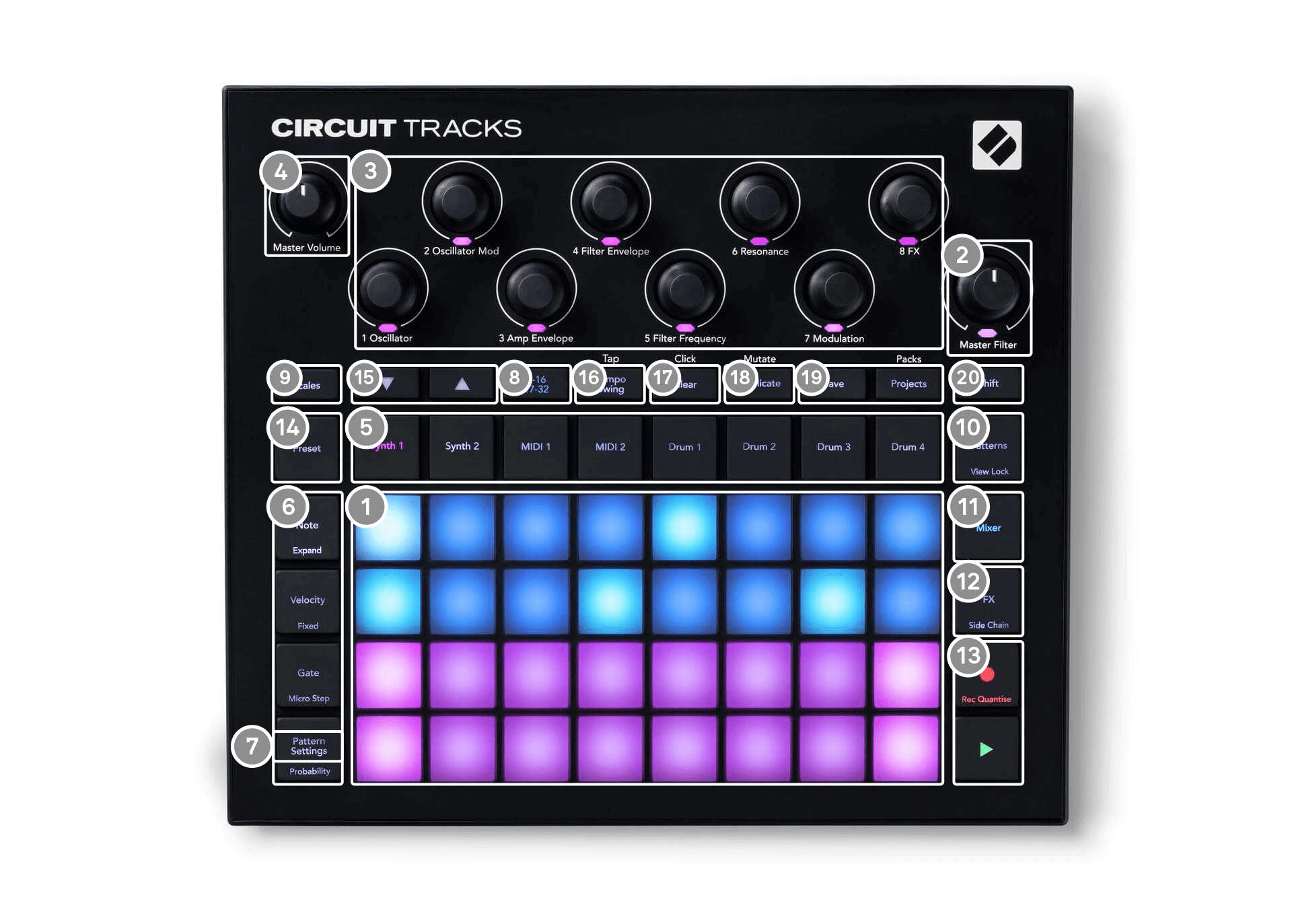

Griglia di gioco a 32 pad: una matrice di pad 4 × 8, illuminata internamente con LED RGB. A seconda della visualizzazione selezionata, la griglia può essere "suddivisa" in aree logiche con funzioni diverse.

Filtro principale – controllo rotativo con fermo centrale e LED RGB: controlla la frequenza del filtro dell'intero mix, come su un sintetizzatore analogico. È sempre attivo.

Controlli macro 1 A 8 – otto encoder rotativi multifunzione, con LED RGB associato. La disponibilità e la funzione di questi controlli variano a seconda delle diverse viste di Circuit Track: tuttavia, le legende del pannello descrivono in termini generali la funzione di ciascun encoder applicata alle tracce synth per le patch predefinite. Il movimento dei controlli Macro durante l'esecuzione può essere registrato e riprodotto.

Volume principale – controlla il livello generale di Circuit Tracks' uscite audio.

La maggior parte dei pulsanti rimanenti seleziona la griglia a 32 tasti per visualizzare uno specifico Visualizzazione. Ogni Visualizzazione fornisce informazioni e controllo su un aspetto particolare di una traccia specifica, selezione di pattern o suoni, regolazioni del tempo, ecc. Si noti inoltre che diversi pulsanti hanno una funzione aggiuntiva "Shift", indicata sul pulsante (o sopra) da una legenda in un carattere più piccolo.

Molti pulsanti, tra cui • Documentazione - dispongono sia di una modalità momentanea (pressione prolungata) che di una modalità a scatto (pressione breve). Una pressione prolungata visualizza temporaneamente la vista del pulsante, ma solo finché il pulsante è premuto. Al rilascio, la vista torna a quella precedente alla pressione del pulsante. Una pressione breve su un pulsante commuta la vista a griglia a quella programmata nel pulsante. Documentazione Il pulsante è un caso speciale in quanto non richiama una visualizzazione della griglia alternativa, ma la sua azione momentanea consente il punch-in e il punch-out rapidi della modalità di registrazione.

Pulsanti traccia: Sintetizzatore 1 E 2/MIDI 1 E 2 /Tamburo 1 A 4 – questi otto pulsanti selezionano griglie diverse VisualizzazioniIl loro funzionamento varia leggermente a seconda delle altre azioni dell'utente.

Pulsanti passo-passo: Nota, Velocità, Porta e Probabilità – questi commutano la griglia su un'ulteriore Visualizzazionie consentono di inserire, eliminare o modificare individualmente i parametri di ogni passaggio del pattern per la traccia attualmente selezionata. Nota che Probabilità è la funzione Shift del Impostazioni del modello pulsante.

Impostazioni del modello – commuta la griglia su una Visualizzazione che consente di regolare la lunghezza del pattern, la velocità di riproduzione e la direzione della traccia attualmente selezionata.

Pagina dei passaggi (1-16/17-32) – seleziona se il Pattern per la traccia attualmente selezionata abbia inizialmente una lunghezza di 16 o 32 step. Quando si seleziona un Pattern a 32 step, il colore della legenda dei pulsanti cambia durante l'esecuzione della sequenza per indicare quale "metà" della sequenza è attualmente visualizzata nella griglia. È possibile scegliere di avere un Pattern a 16 o 32 step su qualsiasi traccia.

Scale – si apre Vista scale: consente di selezionare una delle sedici diverse scale musicali per la tastiera del sintetizzatore e di trasporre la tastiera del sintetizzatore in una tonalità più alta o più bassa.

Modelli – si apre Visualizzazione dei modelli: consente di memorizzare più pattern per ogni traccia di synth, MIDI e batteria e di unirli insieme per creare una catena di pattern.

Miscelatore – abilita la Vista Mixer, dove è possibile disattivare l'audio o regolare il livello di ogni sintetizzatore, batteria e ingresso audio che compone la sequenza, nonché eseguire la panoramica di ogni traccia sull'immagine stereo.

Effetti speciali – apre il Vista FX; consente di aggiungere effetti di riverbero e delay a ciascun sintetizzatore, batteria e ingresso audio singolarmente.

● Registra e ▶ Riproduci: questi due pulsanti avviano e arrestano la sequenza (Giocare)e accedi alla modalità Registrazione (Documentazione)In modalità Riproduzione, tutto ciò che viene riprodotto sulla griglia verrà ascoltato; in modalità Registrazione, tutto ciò che viene riprodotto verrà ascoltato e aggiunto alla sequenza.

Preset – apre il Vista preimpostata per la traccia attualmente selezionata. Ogni traccia di synth può utilizzare una qualsiasi delle 128 patch, ogni traccia MIDI può utilizzare uno qualsiasi degli otto template MIDI e ogni traccia di batteria può utilizzare uno qualsiasi dei 64 campioni di percussioni. I preset di synth e batteria sono organizzati in pagine da 32.

▼ e ▲ - questi due pulsanti hanno azioni (e colori) diverse a seconda della selezione corrente Visualizzazione. In Nota Visualizza, consentono di spostare l'intonazione dei pad synth o delle tracce MIDI da una a cinque ottave in su, o da una a sei ottave in giù quando si inseriscono le note: l'intervallo di intonazione di ogni traccia è regolabile in modo indipendente. In alcune altre viste, consentono la selezione di una seconda pagina, ad esempio, in Visualizzazione del modello Ciò consente di selezionare tra otto Pattern per traccia, anche se ne vengono visualizzati solo quattro alla volta.

Tempo E Oscillazione – Tempo consente di impostare il BPM (tempo) della sequenza, utilizzando il controllo Macro 1; Oscillazione Modifica la temporizzazione tra i passaggi per cambiare il "feel" di un pattern, utilizzando la Macro 2 per la regolazione. In questa modalità, la Macro 5 regola il livello del click track.

Chiaro – consente l'eliminazione di singoli passaggi di sequenza, movimenti di controllo Macro memorizzati, Pattern o Progetti.

Duplicato – funziona come una funzione copia e incolla per modelli e singoli passaggi.

Salva E Progetti – consente di salvare il progetto corrente e di aprirne uno salvato in precedenza.

Spostare – molti dei pulsanti hanno una “seconda funzione”, a cui si accede tenendo premuto il tasto Spostare pulsante e premendo il pulsante in questione. Per evitare di tenere premuto il Spostare pulsante, puoi abilitare 'Cambio automatico'. Quando premi Spostare, si comporta come se fosse tenuto premuto finché non lo si preme una seconda volta. Per abilitare Cambio automatico, entra Vista di configurazione e premere Spostare. Cambio automatico è acceso quando il Spostare il pulsante è verde brillante.

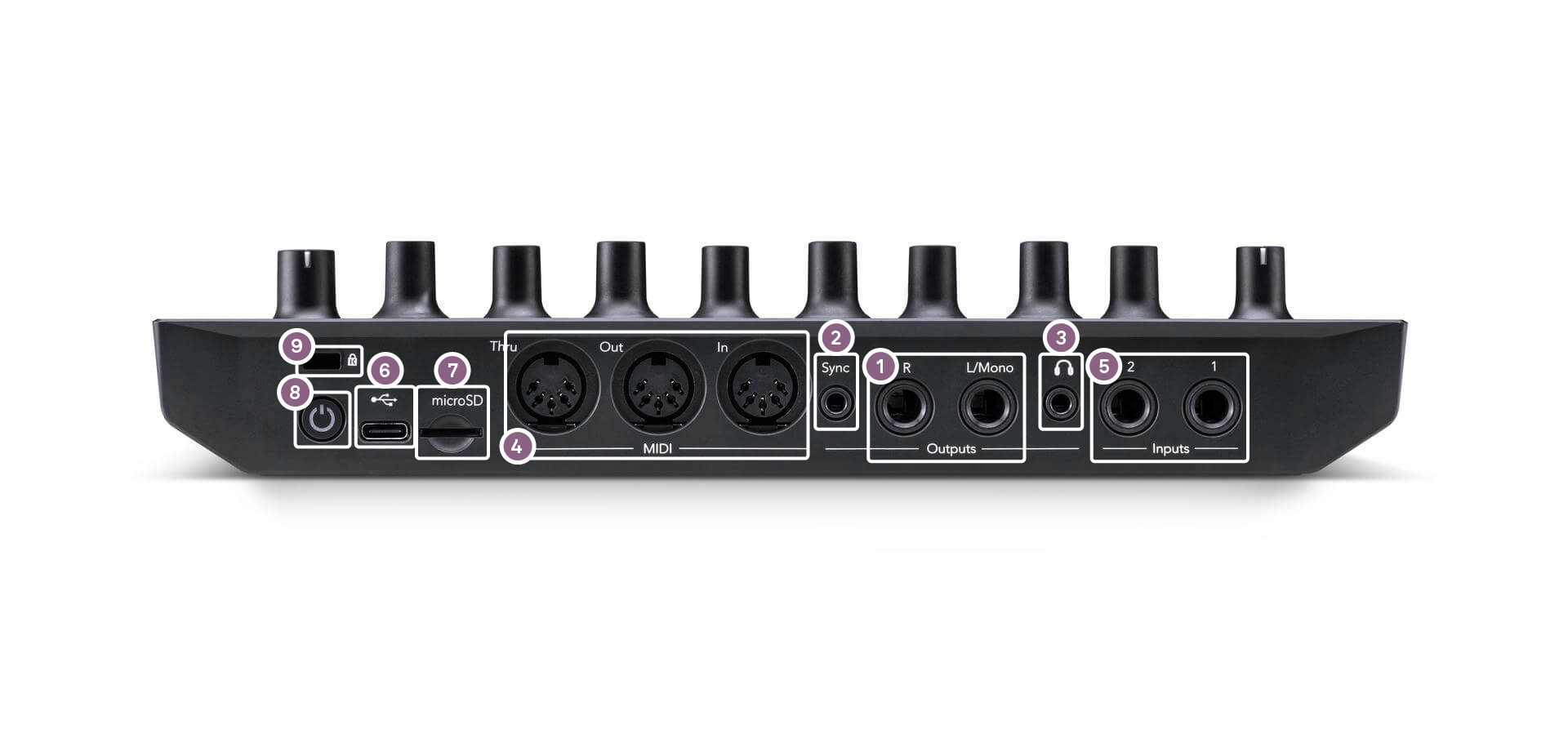

Uscite - L/Mono E R – Circuit TracksUscite audio principali su due prese jack TS da ¼". Il livello di uscita massimo è -5.6dBuSenza spina nel R presa, la L/Mono La presa trasporta un mix mono dei canali L e R.

Sincronizzazione – una presa jack TRS da 3,5 mm che fornisce un segnale di clock di ampiezza 5 V, ad una velocità proporzionale al clock del tempo: il rapporto effettivo può essere impostato in Vista di configurazioneLa frequenza predefinita è di due impulsi per ogni quarto di nota.

(Cuffie) – collega qui un paio di cuffie stereo. Le uscite principali Rimangono attivi quando si inserisce una spina. L'amplificatore per cuffie può pilotare +5 dBu in un paio di cuffie stereo da 150 ohm.

Ingresso MIDI, Fuori E Attraverso – set standard di tre connettori MIDI su prese DIN a 5 pin. Consente l'attivazione di apparecchiature esterne tramite Circuit Tracks' Sequenze MIDI o controller esterni da riprodurre Circuit Tracks' sintetizzatori e modificare i parametri del sintetizzatore e degli effetti. Nota che la porta MIDI Thru può essere configurata in Visualizzazione configurazione avanzata per agire come un clone della porta MIDI Out; vedere Vista di configurazione avanzata per maggiori dettagli.

Ingressi 1 E 2 – due ingressi audio esterni: i segnali di linea qui collegati possono essere mixati con i suoni generati internamente e trattati individualmente dalla sezione effetti. Possono anche essere attenuati dalle tracce di batteria. Gli ingressi sono sbilanciati su prese jack TS da ¼".

– Porta USB-C. Questa è anche l'ingresso di alimentazione CC dell'unità per l'alimentazione esterna e la ricarica della batteria. Un cavo da tipo C a tipo A è fornito con l'unità. Collegarla ai computer per interfacciarsi con ComponentsLa porta è compatibile con lo standard MIDI; collegala ad altri dispositivi che supportano MIDI tramite USB per trasmettere e ricevere dati MIDI. Utilizzata anche per gli aggiornamenti del firmware. NOTA: Circuit TracksLa porta USB non trasporta l'audio.

microSD – inserisci qui una scheda microSD compatibile per salvare o importare pacchetti di progetti.

– Interruttore di accensione/spegnimento "soft"; per evitare accensioni/spegnimenti accidentali, è necessario premere il pulsante per circa un secondo per accendere o spegnere l'unità. Il pulsante è dotato di un LED integrato che si illumina di verde per indicare che la batteria interna è in carica.

Kensington MiniSaver – proteggi il tuo Circuit Tracks a una struttura adatta, se lo si desidera.
