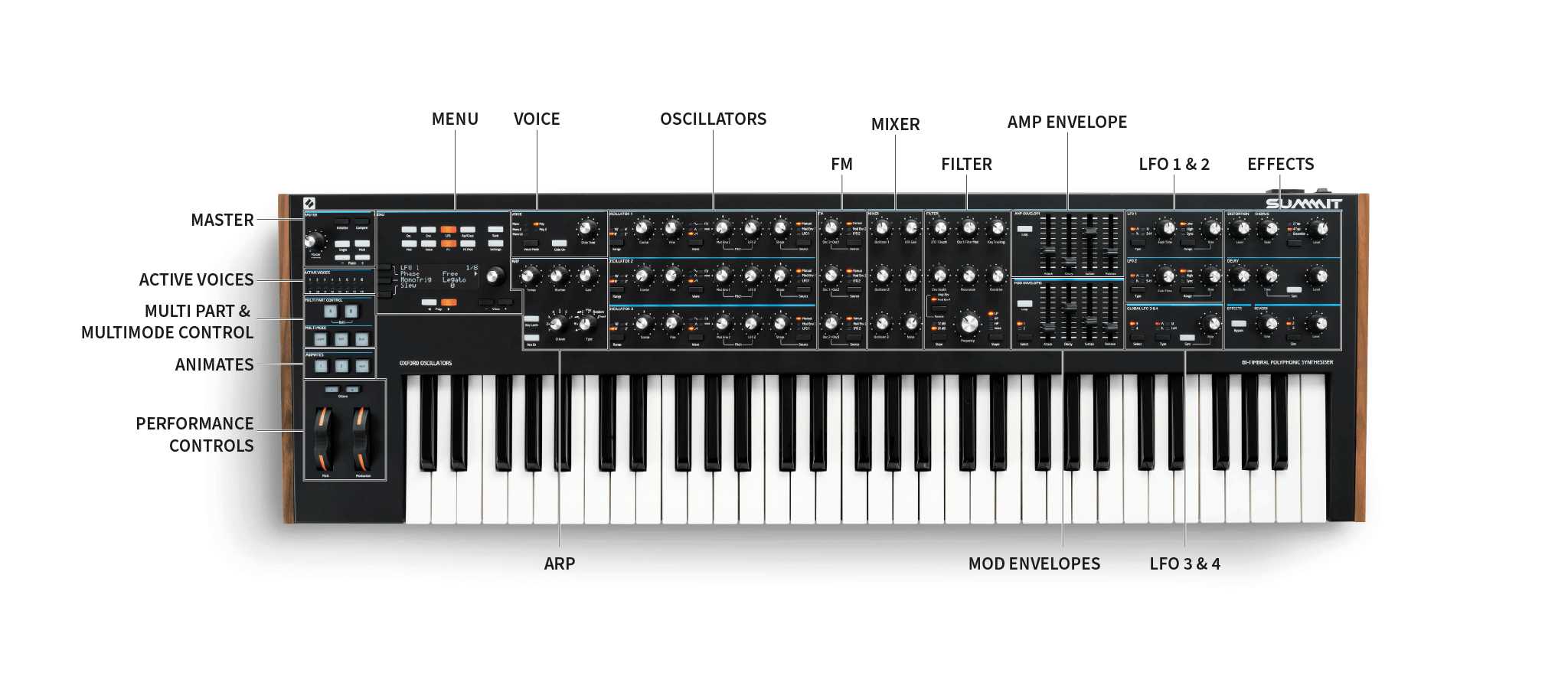

Summit Panoramica dell'hardware

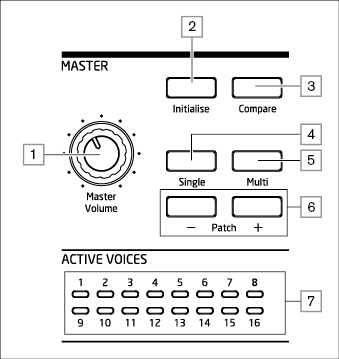

Volume principale – controllo del volume principale per il sintetizzatore PRINCIPALE E AUX uscite audio; controlla anche il livello di uscita delle cuffie.

Inizializzare – di default, puoi premere questo pulsante per ripristinare tutti i parametri del synth ai valori predefiniti della patch iniziale. Questo fornisce un modo rapido per tornare a un "punto di partenza" per la creazione di nuovi suoni. La funzione di Inizializzare può essere modificato nel Impostazioni Menu in modo che tutte le impostazioni correnti del pannello di controllo vengano applicate alla patch iniziale quando viene caricata.

Confrontare – tieni premuto questo pulsante per ascoltare la versione originale della Patch attualmente caricata. Questo ti permette di confrontare gli effetti di qualsiasi modifica apportata dopo il caricamento con la versione originale. Quando è selezionata una Multi Patch, premendo Confrontare ti permetterà di ascoltare entrambe le parti A e B della patch, indipendentemente dalla parte attualmente selezionata dai pulsanti A e B . Notare che Confrontare può essere selezionato solo se non si premono contemporaneamente tasti.

Separare – premere per accedere all'area di memoria Patch riservata alle Patch a Parte Singola. La posizione e il nome della Patch corrente verranno visualizzati sul display e sarà possibile selezionare Patch Singole alternative con il controllo dei parametri. .

Multi – premere per accedere all'area di memoria Patch riservata alle Patch Multi Parte. La posizione e il nome della Patch corrente verranno visualizzati sul display e sarà possibile selezionare Patch Multi Parte alternative tramite il controllo parametri.

Patch +/- – questi pulsanti forniscono un metodo alternativo per scorrere le patch: singole o multiple, a seconda della modalità selezionata.

Voce attiva – sedici LED bicolore, che indicano quali delle sedici voci sono attualmente attive. Tutti i LED sono arancioni in modalità Single Patch, mentre arancione e blu sono utilizzati in modalità Multi Patch per indicare l'utilizzo delle voci per Parte.

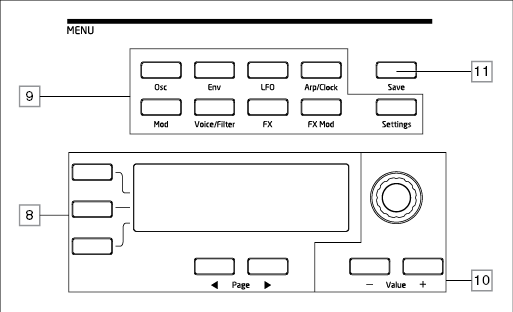

Display OLED da 20 caratteri x 4 righe. Visualizza uno dei menu selezionati tramite i pulsanti o i dettagli della patch corrente. Le pagine all'interno di ciascun menu possono essere selezionate con Pagina ◀ e Pagina ► pulsanti sotto il display. Regolazione di uno qualsiasi dei Summitcontrolli rotanti (tranne MAESTRO) richiama un display alternativo che mostra il valore del parametro in fase di regolazione finché il controllo non viene rilasciato. I tre pulsanti a sinistra del display assegnano il controllo del parametro a una riga specifica della pagina visualizzata.

Nove pulsanti per selezionare il menu da visualizzare: Osc, Ambiente, LFO, Arp/Orologio, Mod, Voce, Effetti speciali, Mod FX E ImpostazioniTutti questi pulsanti sono "toggle": premerli una seconda volta per uscire dal menu; il display tornerà alla pagina delle informazioni sulla patch.

La regolazione dei parametri può essere effettuata rapidamente tramite il controllo rotativo oppure incrementata/decrementata di un valore del parametro alla volta con il Valore + / Valore - pulsanti. Questi controlli possono essere utilizzati anche per scorrere la libreria Patch (Singola o Multi, a seconda di quella attiva) se il display sta visualizzando i dati della Patch ed è selezionata la riga 2 ('Patch').

Salva – apre la prima delle tre pagine del menu, che consentono di salvare le impostazioni correnti del synth come User Patch nella memoria.

IL UN E B I pulsanti selezionano quale parte – A o B – di una Multi Patch è assegnata ai controlli del sintetizzatore e in Doppio modalità (vedi di seguito), quale Parte ascolti. UN E B possono essere premuti insieme per selezionare Entrambi modalità in cui i controlli del sintetizzatore influenzeranno entrambe le parti simultaneamente.

Strato - in modalità Layer, la tastiera riproduce entrambe le parti A e B di una Multi Patch.

Diviso – questa modalità consente di suonare la Parte A con la mano sinistra e la Parte B con la destra. Il "punto di divisione" è, per impostazione predefinita, il Do centrale (Do3). Il punto di divisione può essere ridefinito tenendo premuto Diviso tenendo premuto il tasto appropriato sulla tastiera; il nuovo punto di divisione verrà salvato con la Patch.

Doppio – in questa modalità, l'intera tastiera è assegnata alla Parte A o alla Parte B, selezionata dall' UN E B pulsanti Entrambe le parti possono essere selezionate premendo UN E B insieme; in questo caso, il risultato è lo stesso che si ottiene selezionando la modalità Layer. In questa modalità, è possibile controllare simultaneamente i parametri di entrambe le parti di una Multi Patch.

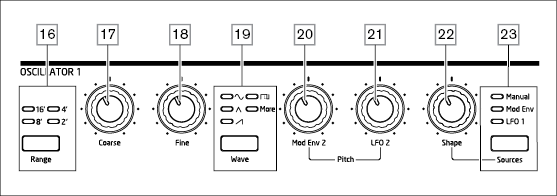

Allineare – passa attraverso le gamme di frequenza base dell'oscillatore. Per la frequenza standard da concerto (A3 = 440 Hz), impostare su 8'.

Grossolano – regola l'intonazione dell'oscillatore selezionato in un intervallo di ±1 ottava.

Bene – regola l'intonazione dell'oscillatore in un intervallo di ±100 centesimi (±1 semitono).

Onda – passaggi attraverso la gamma di forme d'onda dell'oscillatore disponibili – sinusoidale, triangolare, a dente di sega, a impulsi e Di più (il menu offre un ampio set di wavetable aggiuntive per Di più).

Mod Env 2 Profondità – controlla la quantità di variazione del tono dell'oscillatore in seguito alla modulazione da parte dell'inviluppo 2. Tutti i controlli di profondità di modulazione sono "centrati sullo zero", quindi i valori positivi aumenteranno il tono e i valori negativi lo diminuiranno.

Profondità LFO 2 – controlla la quantità di variazione del pitch dell'oscillatore in seguito alla modulazione da parte dell'LFO 2. Le variazioni di pitch sono bipolari (su e giù); la modulazione unipolare del pitch è disponibile tramite l'utilizzo della matrice di modulazione.

Quantità di forma – controlla ulteriori modifiche della forma d'onda ed è attivo per tutte le forme d'onda. Con le onde pulsate, regola la larghezza dell'impulso; con le onde sinusoidali, triangolari e a dente di sega produce il wavefolding, che conferisce armoniche aggiuntive alla forma d'onda di base. Quando Di più viene selezionato dal Onda interruttore e Fonte è impostato su Manuale, il controllo naviga continuamente attraverso le cinque forme d'onda della tabella d'onda attualmente selezionata per il WaveMore parametro nel menu Oscillatore.

Fonte – assegna il Quantità di forma controllo su una delle tre sorgenti che modificano ulteriormente la forma d'onda. Le opzioni sono: modulazione tramite inviluppo 1 (Ambiente Mod 1), modulazione da parte di LFO 1 (LFO 1), E Manuale, quando il Quantità di forma Il controllo stesso modifica la forma dell'onda. Le tre sorgenti sono additive: possono essere utilizzate tutte simultaneamente.

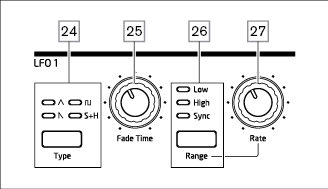

Tipo – scorre le forme d'onda disponibili: triangolare, a dente di sega, quadra, sample and hold. I LED associati forniscono un'indicazione visiva della velocità e della forma d'onda dell'LFO.

Tempo di dissolvenza – imposta la temporizzazione dell'azione dell'LFO: è possibile aumentare o diminuire gradualmente l'LFO o ritardarne l'effetto. Le opzioni si impostano nel menu LFO.

Allineare – seleziona Alto O Basso; la terza opzione è Sincronizzazione, che sincronizza la frequenza LFO con il clock arp interno o con un clock MIDI esterno, se presente.

Valutare – imposta la frequenza dell'LFO.

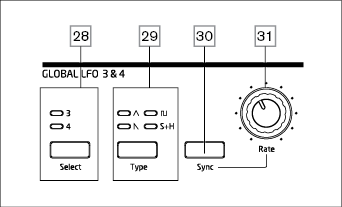

Selezionare – assegna i controlli in quest'area a LFO 3 o LFO 4.

Tipo – scorre le forme d'onda disponibili; come Sopra.

Valutare – imposta la frequenza dell'LFO.

Premendo Sincronizzazione sincronizza la frequenza LFO con il clock arp interno o con un clock MIDI esterno, se presente.

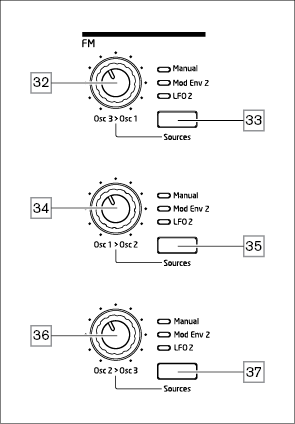

Osc 3 > Osc 1 – controlla la profondità della modulazione di frequenza applicata all'altezza dell'Oscillatore 1 dall'Oscillatore 3.

Fonte – assegna il Osc 3 > Osc 1 controllo della profondità di modulazione a una delle tre sorgenti. Le opzioni sono: modulazione tramite Envelope 2 (Mod Env 2), modulazione tramite LFO 2 (LFO 2), E Manuale, quando il Osc 3 > Osc 1 Il controllo stesso imposta la profondità di modulazione. Le tre opzioni sono additive: possono essere utilizzate tutte simultaneamente, con la profondità di modulazione impostata in modo indipendente per ciascuna sorgente.

Osc 1 > Osc 2 - controlla la profondità della modulazione di frequenza applicata al pitch dell'Oscillatore 2 dall'Oscillatore 1

Fonte – svolge la funzione corrispondente come Fonte pulsante per il Osc 1 > Osc 2 controllare .

Osc 2 > Osc 3 - controlla la profondità della modulazione di frequenza applicata all'altezza dell'Oscillatore 3 dall'Oscillatore 2.

Fonte – svolge la funzione corrispondente come Fonte pulsante per il Osc 2 > Osc 3 controllare .

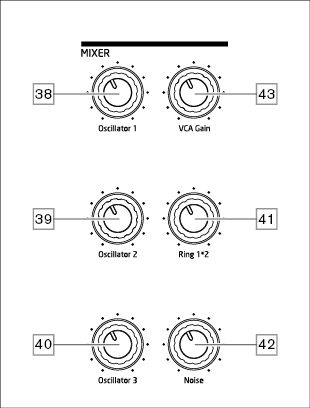

Osc 1 – controlla il volume dell'Oscillatore 1.

Osc 2 – controlla il volume dell'Oscillatore 2.

Osc 3 – controlla il volume dell'Oscillatore 3.

Anello 1*2 – controlla il livello di uscita del Ring Modulator: gli ingressi del Ring Modulator sono Osc 1 e Osc 2.

Rumore – controlla il volume del generatore di rumore bianco.

Guadagno VCA – questo controlla efficacemente il livello di uscita del mixer: regola il guadagno analogico applicato ai segnali sommati. Vedi Summit: diagramma a blocchi semplificato.

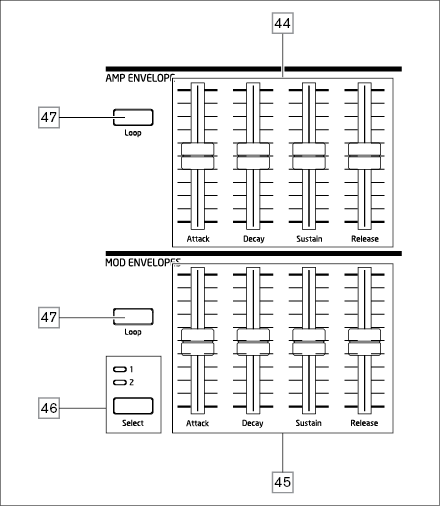

Controlli dell'inviluppo dell'amplificatore: un set di quattro cursori da 45 mm che regolano i parametri ADSR standard (attacco, decadimento, sostegno e rilascio) dell'inviluppo dell'ampiezza.

Controlli Mod Envelope: un set identico di cursori, che regolano i parametri dei due inviluppi di modulazione (vedere ] sotto).

Selezionare – Summit genera due Mod Envelope indipendenti; questo pulsante seleziona quale di questi (Modulo 1 O Modulo 2) i cursori Mod Envelope controllare.

Ciclo continuo – abilita la funzione di looping dell'inviluppo. Ciò fa sì che le fasi AHD dell'inviluppo vengano riattivate più volte, il numero è definito da Ripetizioni parametro nel Ambiente menu.

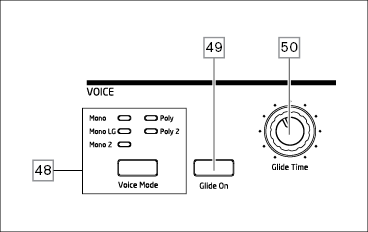

Modalità vocale – seleziona una delle cinque modalità vocali, tre monofoniche e due polifoniche

Scivolare – abilita/disabilita la funzione Glide.

Tempo di planata – imposta il tempo di scorrimento del portamento.

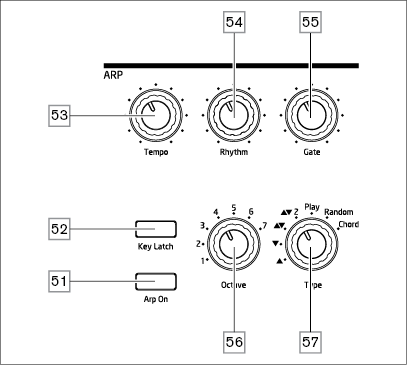

Arp On – attiva e disattiva l'Arpeggiatore.

Chiusura a chiave – se si seleziona Key Latch tenendo premuti i tasti, Summit Suonerà le note tenute in modo continuo finché non viene deselezionato. Questa opzione può essere utilizzata per mantenere automaticamente una sequenza di arpeggio, ma Key Latch può essere utilizzata indipendentemente dall'Arpeggiatore per mantenere le note suonate per un periodo di tempo qualsiasi.

Tempo – imposta la velocità del pattern arp.

Ritmo – seleziona uno dei 33 pattern diversi in base alle note suonate.

Cancello – imposta la durata delle note suonate dall'Arpeggiatore.

Ottava – imposta il numero di ottave su cui si estende il pattern di arpione; aumentando l'intervallo di ottave aumenta la lunghezza del pattern.

Tipo – ulteriori variazioni del pattern arp sono possibili variando TipoCiò consente di scegliere la direzione e/o l'ordine delle note che compongono il pattern, ad esempio su o giù, casualmente o secondo la formazione di accordi.

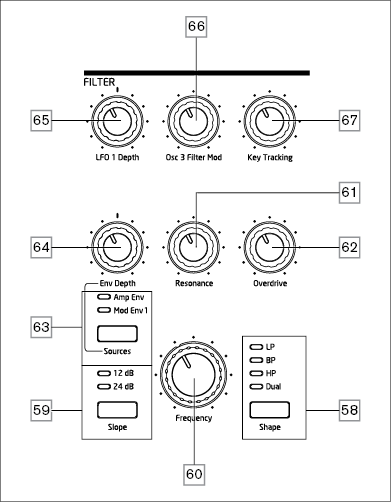

Forma – passa attraverso i tre tipi base di filtro: passa-basso (LP), passa-banda (BP) o passa-alto (HP); selezionando Doppio apre una pagina di menu (Voce Pagina del menu 4), dove è possibile selezionare altre nove opzioni basate su combinazioni in serie o in parallelo di due tipi di filtro funzionanti simultaneamente.

Pendenza – imposta la pendenza del filtro su 12 dB O 24 dB per ottava.

Frequenza – grande manopola rotante che controlla la frequenza di taglio del filtro (LP o HP) o la sua frequenza centrale (BP).

Risonanza – aggiunge risonanza (una risposta aumentata alla frequenza del filtro) alla caratteristica del filtro.

Overdrive – aggiunge un grado di distorsione pre-filtro all'uscita del mixer.

Fonte – assegna il Profondità ambiente controllare a una delle due sorgenti che possono modulare la frequenza del filtro. Le opzioni sono la modulazione tramite l'inviluppo di ampiezza (Amp Env) o una delle buste mod (Mod Env 1). Le due fonti sono additive e possono essere utilizzate contemporaneamente.

Profondità ambiente – controlla la quantità di cui la frequenza del filtro viene modificata dall'inviluppo attualmente selezionato da Fonte Le due sorgenti possono avere valori di profondità diversi. Profondità ambiente è un controllo centro-zero e quindi sia variazioni positive che negative possono essere imposte alla frequenza del filtro da ciascuna sorgente modulante.

Profondità LFO 1 – controlla l'entità della modifica della frequenza del filtro da parte dell'LFO 1. Profondità LFO 1 è un controllo centro-zero e quindi la frequenza del filtro può essere fatta variare sia positivamente che negativamente.

Mod filtro Osc 3 – consente di modulare la frequenza del filtro direttamente tramite l’Oscillatore 3.

Tracciamento delle chiavi – controlla la quantità in base alla quale la posizione della nota suonata sulla tastiera varia la frequenza del filtro tra 0 e 100%.

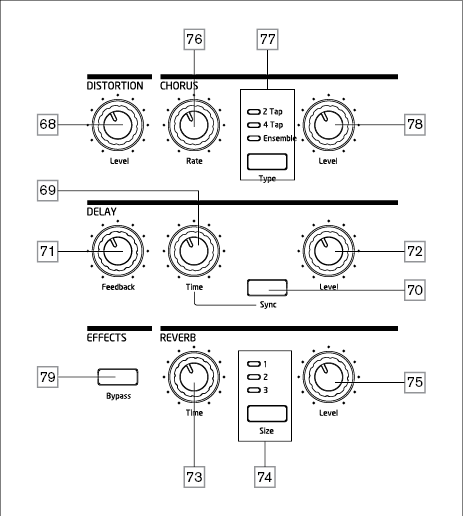

DISTORSIONE: Livello – controlla la quantità di distorsione analogica applicata alla somma di tutte le voci attive per ciascuna parte.

RITARDO: Tempo – imposta la temporizzazione del segnale ritardato (eco) aggiunto all'originale. Il ritardo massimo è di circa 1,4 secondi.

RITARDO: Sincronizzazione – eleggere Sincronizzazione consente di sincronizzare il tempo di ritardo con l'orologio interno o con un orologio MIDI in ingresso.

RITARDO: Feedback – consente di reimmettere il segnale ritardato nell'ingresso del processore di ritardo, creando echi multipli.

RITARDO: Livello – controlla il volume del segnale ritardato.

REVERB: Tempo – regola il tempo di decadimento del riverbero. (Il tempo massimo è più lungo di qualsiasi cosa di cui potresti mai aver bisogno!)

REVERB: Dimensioni – emula spazi di tre diverse dimensioni: 3 è il più grande.

REVERB: Livello – controlla la “quantità” di riverbero.

CORO: Valuta – regola la velocità di modulazione del chorus.

CORO: Tipo – consente di selezionare uno dei tre diversi algoritmi di chorus.

CORO: Livello – controlla il grado dell’effetto chorus.

EFFETTI: Bypass – i tre effetti nel dominio del tempo (delay, riverbero e chorus) possono essere attivati o disattivati con questo pulsante. Bypassare non influisce sulla distorsione analogica.

ANIMATE 1 E 2 – aggiungere un effetto "istantaneo" al suono in fase di generazione attivando ulteriori routing di modulazione ed effetti pre-programmati, impostati nella matrice di modulazione. Questi pulsanti sono ottimi per le performance dal vivo: la maggior parte SummitLe patch di fabbrica includono le funzioni Animate.

Presa – premendo Presa "bloccherà" la funzione Animate in uno stato "On". Puoi premere Presa prima di premere ANIMARE, o viceversa. Premendo ANIMARE una seconda volta vengono rilasciate entrambe le funzioni Animate e Hold.

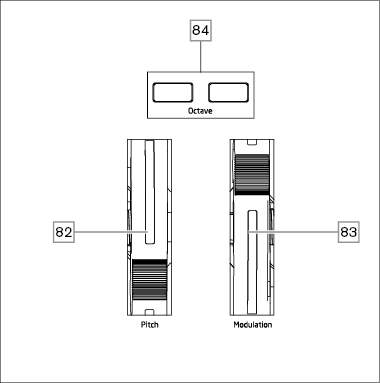

Gomma morbida Pece Ruota con ritorno positivo alla posizione centrale. L'intervallo predefinito è +/- un'ottava, ma il parametro Bend Range nel menu Oscillator consente un intervallo fino a +/- due ottave per ciascun oscillatore, indipendentemente.

Gomma morbida Modulazione ruota, il cui effetto specifico varia a seconda della patch. Può anche essere assegnata come sorgente di Modulation Matrix, per modificare uno o più parametri.

Nota che le ruote Pitch e Modulation hanno un'illuminazione interna, codificata a colori per seguire l'attuale A/B MULTIPART selezione [12].

Ottava + E Ottava – Pulsanti: spostano la tastiera di un'ottava verso l'alto o verso il basso a ogni pressione: l'intervallo massimo è di +/-3 ottave. L'illuminazione dei pulsanti aumenta con l'aumentare del grado di spostamento; entrambi i pulsanti sono spenti quando non è attivo alcuno spostamento di ottava.
