SummitL'architettura di comprende essenzialmente due sintetizzatori completi, identici ma completamente separati, con un singolo set di controlli. A seconda del tipo di Patch in uso – Singola o Multi – i due sintetizzatori funzionano in modo identico, con ogni controllo che agisce sullo stesso parametro in entrambi i sintetizzatori simultaneamente (Patch Singole), oppure funzionano in modo diverso, generando le Parti A e B di una Patch Multi, con ogni controllo che agisce sul proprio parametro in uno solo dei due sintetizzatori alla volta.
Ciascuno di SummitLe due parti di [nome del brano] utilizzano otto voci separate, che vengono trattate in modo indipendente lungo tutta la catena del segnale. Le voci vengono sintetizzate digitalmente in un Field Programmable Gate Array (FPGA) utilizzando oscillatori a controllo numerico che operano a una frequenza di clock estremamente elevata, producendo forme d'onda indistinguibili da quelle che utilizzano la sintesi analogica tradizionale.
Ogni voce è un mix delle uscite dei tre oscillatori; quando si regola uno dei controlli di livello dell'oscillatore ,
O
Si sta effettivamente regolando il livello di otto voci simultaneamente. Gli elementi successivi nella catena di elaborazione del segnale sono interamente nel dominio analogico. Si noti che la distorsione può essere aggiunta in diversi punti: prima del filtro (Overdrive
), dopo il filtro (FltPostDrv nel Voce Menu) e dopo la sintesi vocale finale (Livello di distorsione
). L'effetto sonoro può essere molto diverso in ogni caso.
Si noti che anche gli effetti nel dominio del tempo (FX) – chorus, delay e riverbero – sono generati digitalmente all'interno dell'FPGA. Gli effetti stereo inviati alla sezione di elaborazione FX vengono prelevati dal VCA principale, quindi tutte le distorsioni aggiunte ai segnali vengono elaborate dagli FX. Il segnale di ritorno FX viene riaggiunto allo stesso punto del percorso del segnale.
Summit ha anche una coppia di ingressi audio (vedi A Pannello posteriore): consentono di collegare sorgenti audio esterne, ad esempio da altri moduli synth, e quindi utilizzare SummitLe ampie capacità di elaborazione di . per trattare i suoni. Le due prese jack da ¼" sono destinate ai segnali sinistro e destro di una coppia stereo, ma è possibile collegare una sorgente mono solo all'ingresso LEFT, se lo si desidera.

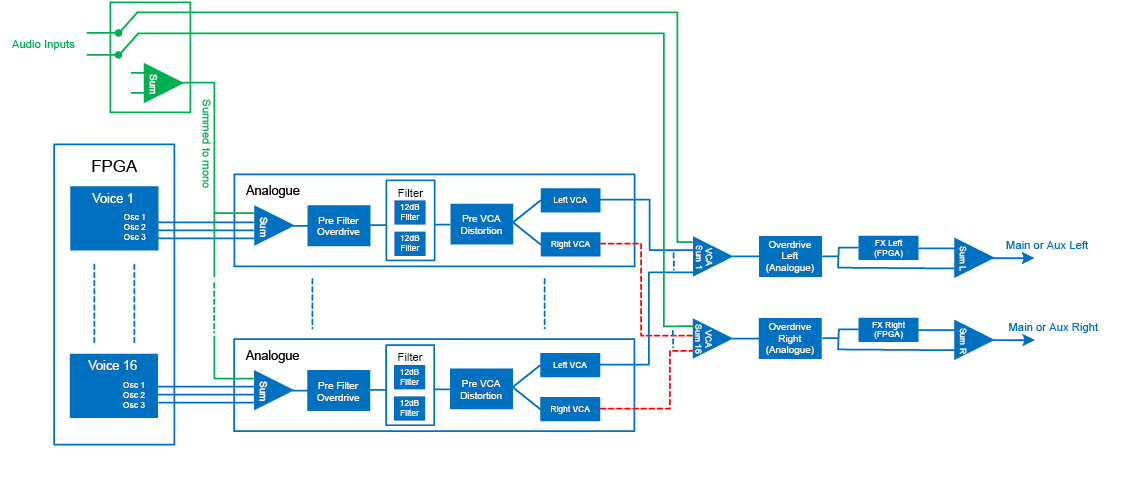

Pagina 3 del Voce Il menu abilita questi ingressi e consente di scegliere se i segnali esterni collegati debbano essere mixati con ciascuna delle 16 voci all'ingresso della sezione filtro analogico, oppure aggiunti al suono del synth "post-VCA" all'uscita della sezione filtro. La prima opzione – PreFilt nel menu – aggiunge effettivamente i segnali esterni a Summitsuoni generati internamente e saranno quindi sottoposti alla stessa elaborazione del segnale dei suoni del sintetizzatore nativo, tra cui Pre Filter Overdrive analogico e Pre-VCA Distortion.
La seconda opzione – PostFilt nel menu – consente di indirizzare i segnali esterni direttamente a Summitsezione FX, dove possono essere aggiunti ai suoni del synth nativo o avere una delle sezioni FX assegnata esclusivamente a loro: questa selezione viene effettuata nella pagina C del Impostazioni menu. Poiché le uscite delle sezioni FX possono essere indirizzate sia alle uscite principali che a quelle ausiliarie, è possibile aggiungere effetti ai segnali esterni in modo completamente indipendente da qualsiasi funzione del sintetizzatore.
