Per iniziare con il Summit

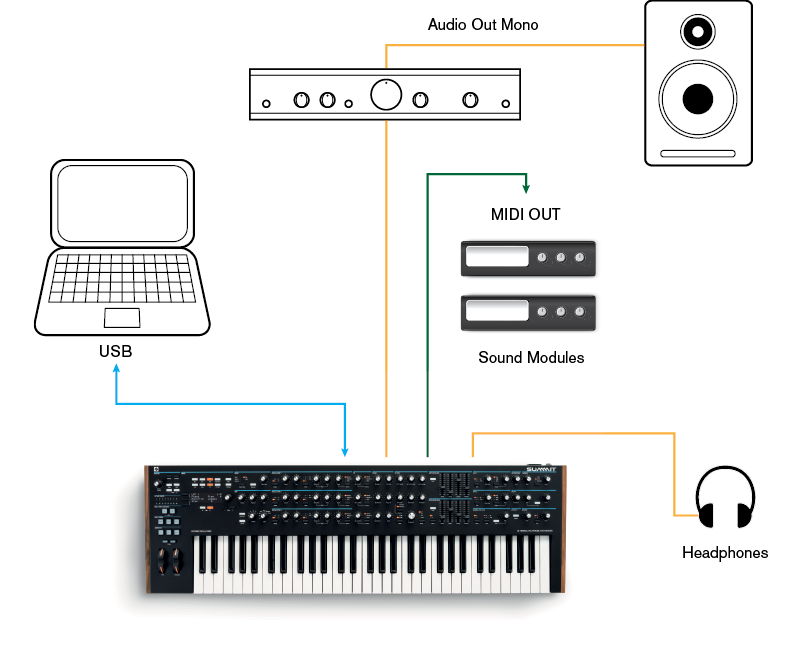

Invece di un altoparlante e/o di un mixer audio, potresti voler utilizzare un paio di cuffie. Queste possono essere collegate alla presa di uscita cuffie sul pannello posteriore. Le uscite principali rimangono attive quando le cuffie sono collegate. Volume Il controllo regola anche il livello delle cuffie.

Per impostazione predefinita, l'uscita cuffie segue l'uscita principale, che – sempre per impostazione predefinita – trasmette entrambe le parti A e B di una patch multipla. È possibile modificare ciò che si sente in cuffia nella pagina A del Impostazioni menu.

Sebbene la maggior parte dei parametri chiave influenzino la natura del suono Summit genera sono accessibili tramite controlli rotativi e interruttori dedicati "per funzione", molti altri parametri e impostazioni del sintetizzatore possono essere modificati utilizzando il display OLED e i relativi controlli.

Il sistema di menu è stato progettato in modo che tutti i parametri e le impostazioni siano accessibili da un unico "livello" di menu: non ci sono sottomenu multilivello da esplorare.

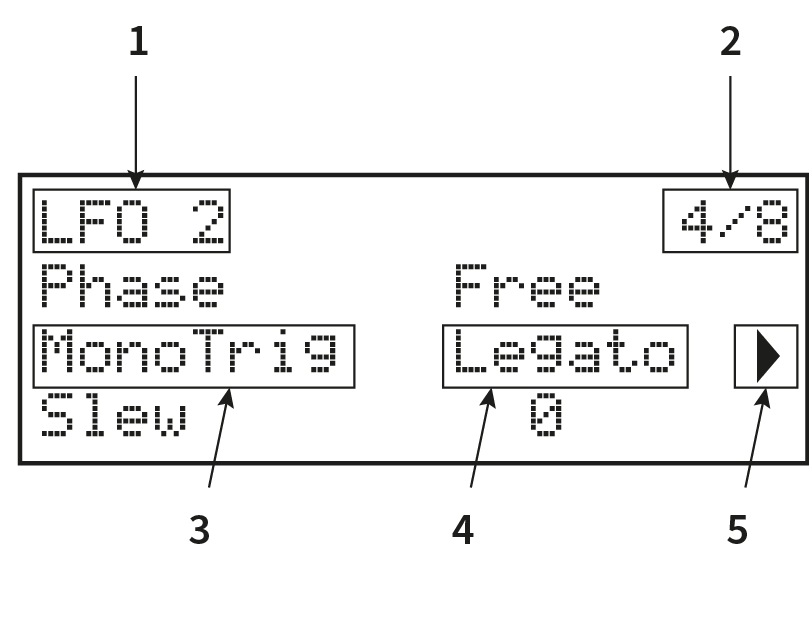

SummitIl sistema di menu di è stato progettato per essere il più semplice e coerente possibile. I pulsanti sopra il display, più Impostazioni e i due Toppa pulsanti, seleziona uno degli undici menu. Tutti i menu tranne Patch hanno più pagine: usa il Pagina Pulsanti ◀ e ► per scorrere le pagine in sequenza.

In ogni pagina, la riga 1 è una riga "titolo" e rimane fissa. Le righe 2, 3 e 4 visualizzano ciascuna un parametro da modificare; alcune pagine non presentano dati in tutte le righe. Utilizzare i tre pulsanti a sinistra del display per selezionare la riga da modificare: la riga attiva è indicata dal simbolo ►. Il valore del parametro può essere regolato tramite la manopola o il Valore +/- pulsanti.

Summit Possono essere effettivamente due sintetizzatori in uno. Ogni controllo sul pannello e ogni funzione del menu può influenzare il parametro corrispondente in uno o in entrambi, a seconda della modalità in uso.

Quando si utilizza una singola patch, i due sintetizzatori operano "in tandem": sono entrambi operativi ma svolgono esattamente la stessa funzione. Quando si sposta un controllo sul pannello o si regola un parametro in un menu, si sta apportando la stessa modifica a entrambi i sintetizzatori, nella stessa misura. Ogni sintetizzatore ha 8 voci, quindi sono disponibili 16 voci in totale. CONTROLLO MULTIPARTE E MULTIMODALE pulsanti ( A ) sarà spento.

Quando si utilizza una Multi Patch, i due synth operano in modo indipendente. La Multi Patch sarà composta da due Single Patch separate, una – la Parte A – generata da un synth, l'altra – la Parte B – dall'altro. La possibilità di combinare due suoni diversi offre una tavolozza sonora notevolmente più ampia con cui lavorare, poiché ogni parametro di ciascuna Parte può essere regolato in modo indipendente, se lo si desidera.

Quando viene selezionata (o creata) una Multi Patch, CONTROLLO MULTIPARTE E MULTIMODALE i pulsanti diventano disponibili e il loro colore riflette Summitmodalità operativa:

Con la Parte A selezionata in CONTROLLO MULTIPARTE, SummitI controlli di influenzeranno solo il sintetizzatore che genera la Parte A: allo stesso modo, con la Parte B selezionata, i controlli influenzano il sintetizzatore della Parte B. È possibile premere i pulsanti UN E B insieme per invocare il terzo stato di controllo – EntrambiOra il pannello di controllo (manopole, pulsanti, cursori e menu) avrà effetto su entrambi i sintetizzatori contemporaneamente.

Puoi scegliere come riprodurre Multi Patches con i tre MULTIMODALE pulsanti, sebbene una Multi Patch di fabbrica utilizzi di default la modalità che il sound designer aveva in mente quando ha sviluppato la Patch.

Summit ha 1.024 posizioni di memoria per le patch:

I due blocchi da 512 hanno la stessa disposizione: ognuno è composto da quattro banchi da 128; i banchi sono designati da A a D. La memoria è precaricata con 768 patch di fabbrica: queste sono state create appositamente per Summit e speriamo che vi ispirino e vi siano utili nelle vostre composizioni.

Sono disponibili 384 patch singole e 384 patch multiple. Queste occupano i banchi A, B e C in entrambi i casi; entrambi i banchi D sono forniti come comode locazioni di memoria per memorizzare le proprie patch, sebbene sia possibile memorizzare le proprie patch in qualsiasi posizione di memoria se non si ha problemi a sovrascrivere una patch di fabbrica (possono essere facilmente ripristinate utilizzando i componenti Novation). Ogni posizione di memoria del banco D è precaricata con la stessa patch "iniziale" predefinita: per le patch singole, questa è denominata Patch di inizializzazione, e per Multi Patches è denominato Inizializzazione Multi.

Una Patch iniziale sarà sempre il punto di partenza per creare nuovi suoni "da zero".

Una Patch viene caricata semplicemente selezionandone il numero con il controllo rotativo o Valore +/- pulsanti , o il Patch +/- pulsanti , se la riga 2 è attualmente selezionata sull'OLED. È immediatamente attiva.

Patch singole

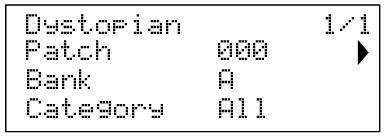

Quando viene caricata una singola patch, viene visualizzata la pagina Informazioni sulla patch:

Nella riga superiore della pagina viene visualizzato il nome della patch; sotto vengono visualizzati il numero della patch e il nome della banca (A, B, C o D).

La riga inferiore, Categoria, indica il tipo di patch. L'impostazione predefinita è Tutto, ma se selezioni una delle altre dodici categorie disponibili (più due categorie "Utente" aggiuntive), scorrendo le Patch, sia con il controllo rotativo o il Patch +/- pulsanti [6] - offriranno solo patch di quella categoria; questo è utile per velocizzare la selezione delle patch.

Patch multiple

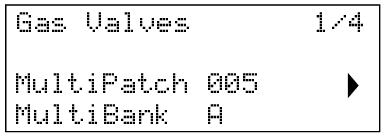

Quando viene caricata una Multi Patch, viene visualizzata la prima delle quattro pagine di informazioni sulla Patch:

Come per le patch singole, vengono visualizzati il nome, il numero e il banco della patch. Si noti che il prefisso Multi viene aggiunto alle etichette Patch e Banco, per distinguerle dalle informazioni relative alla patch singola.

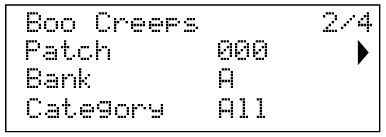

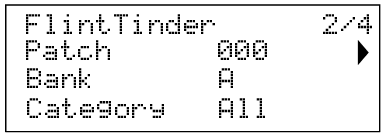

Premere Pagina ► per visualizzare la pagina 2:

Parte A

Parte B

Questa pagina fornisce i dettagli delle due patch singole che sono state combinate per creare la patch multipla. Premere il pulsante CONTROLLO MULTIPARTE pulsanti UN O B per visualizzare la Patch per ogni Parte. Nota che sono tutte visualizzate come occupanti il Banco A, Patch 000. Questo per permetterti di selezionare una singola Patch alternativa (o Init Patch) per modificare il suono complessivo della Multi Patch. Il campo Categoria funziona allo stesso modo delle Patch Singole.

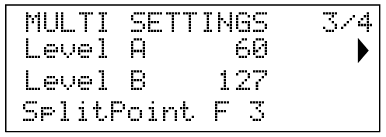

Premere Pagina ► per visualizzare la pagina 3:

Questa pagina consente di impostare il volume relativo delle parti A e B della Multi Patch. Livello A E Livello B sono operativi indipendentemente dal fatto che le parti A e B siano instradate alla stessa uscita (impostazione predefinita) o separatamente alle uscite principale e AUX. Questo routing alternativo può essere effettuato sulla pagina A del Impostazioni menu (vedere pagina 43).

In Diviso In modalità, la Parte A viene suonata dalla parte inferiore della tastiera e la Parte B da quella superiore. Il punto di split può essere ovunque sulla tastiera e la sua posizione varia a seconda delle Multi Patch. Per la Patch Init, il "punto di split" è il Do centrale (C3): nell'esempio di Patch mostrato sopra, il progettista della Patch ha deciso di posizionarlo sul Fa3. È possibile modificare il punto di split selezionando la Riga 4 e scegliendo un'altra nota, da Do-2 a Sol8. Questo intervallo è maggiore delle dimensioni della tastiera perché consente lo spostamento di ottava della tastiera o la ricezione di dati di note MIDI. Summit da una fonte esterna.

Se si desidera spostare il punto di divisione solo all'interno dell'intervallo della tastiera fisica, tenere premuto il tasto Diviso pulsante e quindi premere il tasto che indica il nuovo punto di divisione.

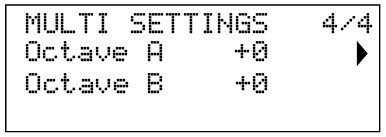

Premere Pagina ► per visualizzare la pagina 4:

IL Ottava A E Ottava B I parametri consentono di spostare l'intonazione delle due parti della Multi Patch indipendentemente l'una dall'altra, di una o due ottave, verso l'alto o verso il basso.

IL Confrontare pulsante ti permette di ascoltare la Patch caricata nel suo stato "di fabbrica", ignorando eventuali modifiche o ritocchi apportati. Tieni premuto il pulsante per ascoltare la Patch originale: quando lo rilasci, tornerai alla versione modificata. Nota che non puoi selezionare Confrontare tenendo premuto un tasto qualsiasi. Questa è una funzione utile da utilizzare quando si sta per salvare una nuova patch in una posizione di memoria che potrebbe già contenere una patch che si desidera conservare: è possibile premere Confrontare durante il processo di salvataggio per verificare il contenuto della posizione di memoria prevista.

Puoi premere Inizializzare in qualsiasi momento per caricare una copia di SummitPatch iniziale predefinita. La patch caricata sarà Patch di inizializzazioneSe sei in modalità Multi Patch, Patch di inizializzazione verrà caricato per la Parte A o per la Parte B, a seconda di quale Parte è stata selezionata per ultima.

Caricamento Patch di inizializzazione non sovrascrive la patch precedente, anche se perderai tutte le modifiche apportate alla patch precedente se non l'hai già salvata.

Le patch singole possono essere salvate in una qualsiasi delle 512 posizioni di memoria riservate; analogamente, le patch multiple possono essere salvate in una qualsiasi delle loro 512 posizioni. Tuttavia, se si salva la patch in una qualsiasi posizione nei banchi A, B o C, in entrambi i casi, si sovrascriverà uno dei preset di fabbrica. Per salvare una patch, premere il pulsante Salva pulsante. Il display OLED cambia come mostrato di seguito:

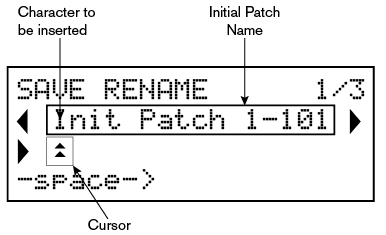

Ora puoi assegnare un nome alla Patch che desideri salvare. Inizialmente viene visualizzato il nome esistente; usa il pulsante Riga 2 (►) per spostare il cursore sulla posizione del carattere da modificare e poi usa il controllo rotativo dei parametri per selezionare la nuova lettera. Ripeti questo processo un carattere alla volta. Maiuscole, minuscole, numeri, segni di punteggiatura e spazi sono tutti disponibili in sequenza tramite il controllo rotativo. Usa il pulsante Riga 4 per inserire uno spazio al posto di un carattere. Dopo aver inserito il nuovo nome, premi Pagina ► per passare alla Pagina 2, dove puoi decidere in quale posizione di memoria verrà salvata la Patch modificata.

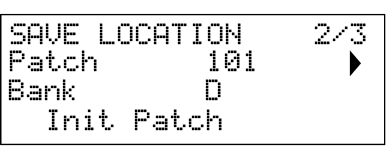

Ora puoi inserire la posizione di memoria per banco e numero. Nota che il nome della Patch attualmente presente nella posizione di memoria selezionata viene visualizzato sulla riga 4, per ricordarti cosa è già memorizzato lì nel caso in cui non desideri sovrascrivere qualcosa. Premi Pagina ► di nuovo per selezionare Pagina 3 e puoi (se lo desideri) assegnare la tua Patch a una delle numerose categorie predeterminate.

Una volta fatto questo, premere Salva di nuovo e il display confermerà che la patch è stata salvata.

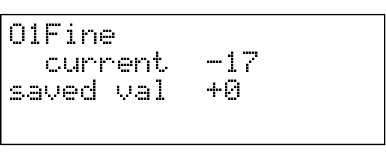

Il display OLED mostrerà l'ultima pagina del menu selezionata finché non si muove un controllo rotativo o uno slider sul pannello di controllo. Questo cambierà istantaneamente il display per mostrare il controllo che si sta muovendo: mostrerà anche il nuovo valore del parametro insieme al valore del parametro salvato per la patch attualmente caricata:

Molti controlli rotativi hanno un intervallo di parametri da 0 a +127. Altri, ad esempio, il filtro Profondità ambiente controllo o degli Oscillatori Mod Env 2 i controlli sono effettivamente "centro-zero" e hanno un intervallo di parametri compreso tra -64 e +63 o tra -128 e +127.

Il display torna alla pagina di menu precedente dopo un breve intervallo di tempo (definibile dall'utente) dopo il rilascio del comando. Se non si tocca alcun comando per 10 minuti, il display si spegne, ma si riaccende immediatamente non appena si seleziona un comando o un pulsante del menu.

Le eccezioni a quanto sopra sono: Volume principale controllo rotativo, il Di più impostazione dei tre oscillatori Onda pulsanti e il Doppio impostazione del filtro Forma pulsante. Quando si regola il Volume principale controllo non altera in alcun modo il display OLED, ma selezionando un Oscillatore Onda A Di più cambierà la visualizzazione alla pagina 3, 5 o 7 del Osc menu (il numero di pagina dipende dall'oscillatore che viene regolato), poiché queste pagine includono il WaveMore parametro per la selezione della wavetable. Analogamente, impostando il filtro Forma A Doppio cambia la visualizzazione alla pagina 4 del Voce menu, dove il FltShpMore E FltFreqSep Sono disponibili parametri utilizzati per più configurazioni di filtri.

Come con i sintetizzatori analogici tradizionali, la maggior parte dei controlli di modifica del suono primario su Summit sono controlli rotativi o interruttori fisici dedicati, che forniscono un accesso immediato ai parametri sonori più comunemente utilizzati.

Molti altri parametri sono disponibili per la regolazione nella maggior parte delle sezioni del sintetizzatore tramite il sistema di menu; questi tendono ad essere parametri a cui non avresti bisogno di un accesso immediato durante l'esecuzione dal vivo. Quelli nel Osc, Ambiente, LFO, Arp/Orologio, Voce E Effetti speciali tutti i menu influenzano direttamente le sezioni rilevanti della generazione e del trattamento del suono, mentre Mod E Mod FX I menu consentono di interconnettere diverse sezioni del sintetizzatore con la Modulation Matrix o con la FX Modulation Matrix indipendente, dedicata al controllo dei parametri FX.

Regolare la frequenza del filtro di un synth è probabilmente il metodo di modifica del suono più comunemente utilizzato nelle performance dal vivo. Per questo motivo, Filter Frequency è dotato di un ampio controllo rotativo. Sperimentate diversi tipi di patch per sentire come la modifica della frequenza del filtro alteri le caratteristiche di diversi tipi di suono. Ascoltate anche i diversi effetti delle forme d'onda di base del filtro., quindi prova a selezionare le configurazioni dei filtri doppi impostando Forma A doppio.

SummitLa tastiera è dotata di una coppia standard di rotelle di controllo del sintetizzatore, Pece E Mod (Modulazione). Pece è a molla e tornerà nella sua posizione centrale. La gamma di controllo del tono è regolabile indipendentemente per ciascun oscillatore (con il BendRange parametro - vedi Gamma di pitch wheel) in incrementi di semitono fino a +/-2 ottave; l'impostazione predefinita per la patch iniziale è +/-1 ottava, ma molte patch avranno intervalli di bending diversi.

IL Mod La funzione della rotella varia a seconda della patch caricata; generalmente viene utilizzata per aggiungere espressione o vari elementi a un suono. Un uso comune è quello di aggiungere il vibrato a un suono.

È possibile assegnare il Mod rotella per modificare i vari parametri che compongono il suono, o una combinazione di parametri simultaneamente. Questo argomento è trattato più dettagliatamente in altre parti del manuale. Vedi Matrice di modulazione – sorgenti.

Abbiamo anche dotato la tastiera di una coppia di pulsanti Octave Shift Questi spostano efficacemente l'intera tastiera di un'ottava alla volta verso l'alto o verso il basso ad ogni pressione, fino a un massimo di tre ottave. Quando è in uso, un Ottava il pulsante si illuminerà di bianco a uno dei tre diversi livelli di luminosità per indicare che Octave Shift è attivo: la luminosità aumenta con il grado di spostamento applicato.

Per impostazione predefinita, il C si trova più o meno al centro della tastiera (appena sotto l'oscillatore) Forma controlli) è il Do centrale (relativo al La = 440 Hz).

Summit include un potente arpeggiatore (l'"Arp"), che consente di suonare e manipolare arpeggi di complessità e ritmo molto variabili in tempo reale. L'Arpeggiatore si attiva premendo il tasto Arp On pulsante .

Nella sua configurazione più elementare, quando viene premuto un singolo tasto, la nota verrà riattivata dall'arpeggiatore, ad una velocità determinata dal Tempo controllo o il Frequenza di clock parametro a pagina 1 del Arp Menu. Se si suona un accordo, l'arpeggiatore ne identifica le note e le suona individualmente in sequenza alla stessa velocità (questo è noto come pattern di arpeggio o "sequenza di arpeggio"); quindi, se si suona una triade di Do maggiore, le note arpeggiate saranno il Do, il Mi e il Sol che compongono l'accordo.

Il tempo dell'arpa può anche essere sincronizzato a un clock MIDI in ingresso, così da poter agganciare facilmente i pattern di arpione a sequencer, drum machine o altri generatori di suoni.

Regolazione del Cancello , Tipo , Ritmo E Ottava I controlli modificano il ritmo del pattern (il modo in cui la sequenza viene suonata e l'estensione delle note) in vari modi. La maggior parte di questi parametri, e molti altri, possono essere regolati anche da Pagina 2 del Arp menu. Vedi L'arpeggiatore per maggiori dettagli.

Summit Ha un elevato grado di implementazione MIDI e quasi tutti i parametri di controllo e di sintesi sono in grado di trasmettere dati MIDI ad apparecchiature esterne; analogamente, il sintetizzatore può essere controllato in quasi ogni aspetto dai dati MIDI in ingresso da una DAW, un sequencer o una tastiera di controllo master. Inoltre, i dati di sintesi per ciascuna delle due parti bitimbra possono essere trasmessi e ricevuti su canali MIDI diversi, consentendo un'enorme gamma di possibilità di interfacciamento MIDI esterno.

IL Impostazioni Il menu presenta tre pagine dedicate alla configurazione MIDI e offre numerose opzioni per abilitare vari aspetti del controllo MIDI. Oltre all'impostazione del canale MIDI per parte, queste opzioni includono l'uscita MIDI per arpeggio, l'aftertouch, la trasmissione/ricezione CC/NRPN e la trasmissione/ricezione di Program/Bank Change. Per ulteriori informazioni, consultare Funzionamento MIDI in modalità patch singola e multi-patch per maggiori dettagli.

L'impostazione predefinita di fabbrica prevede che tutte le opzioni di trasmissione/ricezione MIDI siano attive e che il canale MIDI 1 sia impostato come canale attivo per i dati del sintetizzatore globale, il canale 2 per i dati della Parte A e il canale 3 per i dati della Parte B. Vedere la tabella a Il menu Impostazioni per maggiori dettagli.

Ciascuno dei due ANIMARE pulsanti Può essere programmato per apportare modifiche istantanee al suono del sintetizzatore, che persistono finché il pulsante viene premuto. Questo è un ottimo modo per aggiungere effetti sonori "al volo" durante le performance dal vivo.

Molti di SummitLe patch di fabbrica includono la programmazione per ANIMARE pulsanti. Quando è disponibile una funzione di animazione, il pulsante è illuminato. Il ANIMARE i pulsanti vengono programmati utilizzando la matrice di modulazione e appaiono negli elenchi Sorgente in Mod E Mod FX menu. Ogni pulsante può essere assegnato come sorgente di modulazione per una qualsiasi delle destinazioni disponibili in Mod Matrix e FX Mod Matrix (o entrambe). Vedere La matrice di modulazione E La matrice di modulazione FX per maggiori dettagli.
