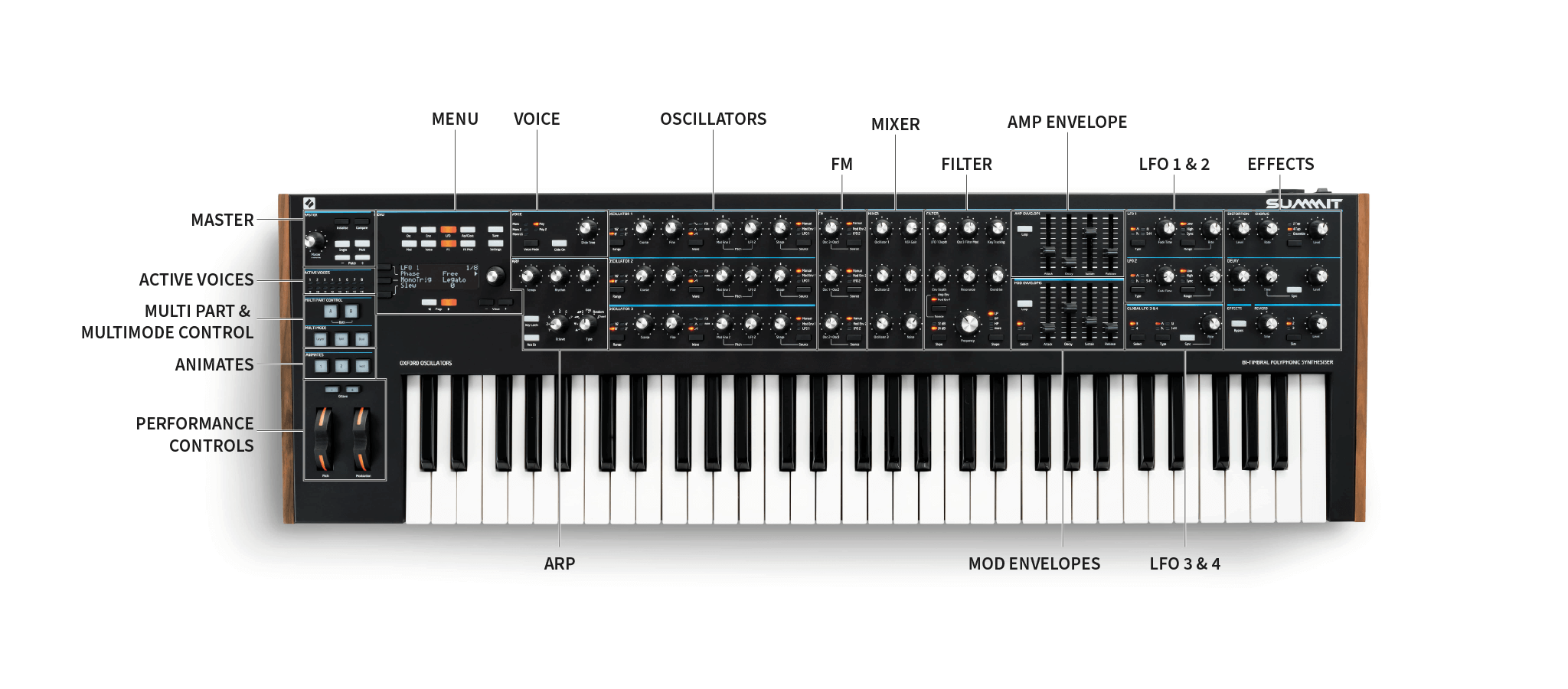

Summit aperçu du matériel

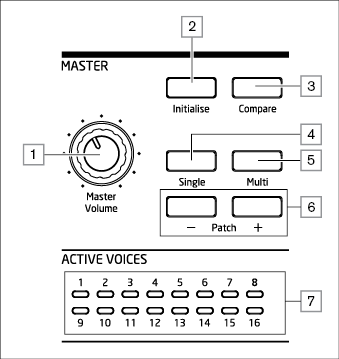

Volume principal – contrôle du volume principal pour le synthétiseur PRINCIPAL et AUX sorties audio ; cela contrôle également le niveau de sortie du casque.

Initialiser – Par défaut, vous pouvez appuyer sur ce bouton pour réinitialiser tous les paramètres du synthétiseur aux valeurs par défaut du patch initial. Cela permet de revenir rapidement à un point de départ vierge pour une création sonore originale. La fonction de Initialiser peut être modifié dans le Paramètres Menu pour que tous les paramètres actuels du panneau de contrôle soient appliqués au patch initial lors de son chargement.

Comparer – Appuyez sur ce bouton (et maintenez-le enfoncé) pour écouter la version originale du patch actuellement chargé. Cela vous permet de comparer les effets des modifications apportées depuis son chargement avec la version originale. Lorsqu'un multi-patch est sélectionné, appuyez sur Comparer vous permettra d'entendre les deux parties A et B du patch, quelle que soit la partie actuellement sélectionnée par les boutons A et B . Noter que Comparer ne peut être sélectionné que si les touches ne sont pas enfoncées en même temps.

Célibataire – Appuyez pour accéder à la mémoire de patchs réservée aux patchs de parties individuelles. L'emplacement et le nom du patch actuel s'affichent à l'écran et vous pouvez sélectionner d'autres patchs individuels à l'aide du contrôle des paramètres. .

Multi – Appuyez pour accéder à la mémoire de patchs réservée aux patchs multi-parties. L'emplacement et le nom du patch actuel s'affichent à l'écran et vous pouvez sélectionner d'autres patchs multi-parties à l'aide du contrôle des paramètres.

Patch +/- – ces boutons offrent une méthode alternative de défilement des patchs – Simple ou Multi, selon le mode sélectionné.

Voix active – seize LED bicolores indiquant les voix actives parmi les seize. Toutes les LED sont orange en mode Single Patch, tandis qu'en mode Multi Patch, elles sont orange et bleues pour indiquer l'utilisation des voix par partie.

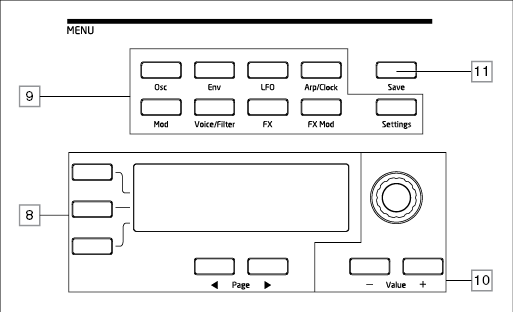

Écran OLED de 20 caractères sur 4 lignes. Affiche l'un des menus sélectionnés par les boutons ou les détails du patch actuel. Les pages de chaque menu peuvent être sélectionnées avec les boutons. Page ◀ et Page ► sous l'écran. Réglage de l'un des Summitcommandes rotatives de (sauf MAÎTRE) affiche un affichage alternatif indiquant la valeur du paramètre en cours de réglage jusqu'à ce que la commande soit relâchée. Les trois boutons situés à gauche de l'écran attribuent la commande de paramètre à une ligne spécifique de la page affichée.

Neuf boutons sélectionnant le menu à afficher : Osc, Env, LFO, Arp/Horloge, Mod, Voix, Effets spéciaux, Mod FX et ParamètresCes boutons sont tous des « bascules » : appuyez dessus une deuxième fois pour quitter le menu ; l'affichage reviendra à la page d'informations du patch.

Le réglage des paramètres peut être effectué rapidement à l'aide de la commande rotative ou incrémenté/décrémenté d'une valeur de paramètre à la fois avec la Valeur + / Valeur - boutons. Ces commandes peuvent également être utilisées pour faire défiler la bibliothèque de patchs (simple ou multiple, selon le mode actif) si l'écran affiche actuellement les données de patch et que la ligne 2 (« Patch ») est sélectionnée.

Sauvegarder – ouvre la première des trois pages de menu, qui permettent d'enregistrer les paramètres actuels du synthétiseur en tant que patch utilisateur en mémoire.

Le UN et B Les boutons sélectionnent la partie – A ou B – d'un Multi Patch qui est assignée aux commandes du synthétiseur, et dans Double mode (voir (ci-dessous), quelle partie entendez-vous. UN et B peuvent être pressés ensemble pour sélectionner Les deux mode, lorsque les commandes du synthétiseur affecteront les deux parties simultanément.

Couche - en mode Layer, le clavier joue à la fois les parties A et B d'un Multi Patch.

Diviser Ce mode permet de jouer la partie A à la main gauche et la partie B à la main droite. Le point de partage est, par défaut, le do médian (do 3). Il peut être redéfini en maintenant la touche enfoncée. Diviser tout en appuyant sur la touche appropriée du clavier ; le nouveau point de partage sera enregistré avec le Patch.

Double – dans ce mode, l'ensemble du clavier est affecté soit à la partie A, soit à la partie B, sélectionnée par le UN et B boutons Les deux parties peuvent être sélectionnées en appuyant sur UN et B ensemble ; dans ce cas, le résultat est identique à celui du mode Layer. Ce mode permet de contrôler simultanément les paramètres des deux parties d'un Multi Patch.

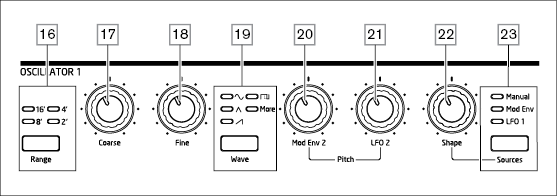

Gamme – permet de parcourir les plages de hauteur de base de l'oscillateur. Pour une hauteur de concert standard (la 3 = 440 Hz), régler sur 8'.

Grossier – ajuste la hauteur de l'oscillateur sélectionné sur une plage de ±1 octave.

Bien – ajuste la hauteur de l'oscillateur sur une plage de ±100 cents (±1 demi-ton).

Vague – parcourt la gamme de formes d'onde d'oscillateur disponibles : sinusoïdale, triangulaire, en dents de scie, impulsion et plus (le menu propose un vaste ensemble de tables d'ondes supplémentaires pour plus).

Profondeur de l'environnement Mod 2 – contrôle la quantité selon laquelle la hauteur de l'oscillateur change en raison de la modulation par l'enveloppe 2. Tous les contrôles de profondeur de modulation sont « centre-zéro » et donc les valeurs positives augmenteront la hauteur et les valeurs négatives la diminueront.

Profondeur du LFO 2 – contrôle la quantité selon laquelle la hauteur de l'oscillateur change suite à la modulation par le LFO 2. Les changements de hauteur sont bipolaires (haut et bas) ; la modulation de hauteur unipolaire est disponible grâce à l'utilisation de la matrice de modulation.

Forme Quantité – contrôle les modifications ultérieures de la forme d'onde et est actif pour toutes les formes d'onde. Avec les ondes pulsées, il ajuste la largeur d'impulsion ; avec les ondes sinusoïdales, triangulaires et en dents de scie, il produit un repliement d'onde, qui ajoute des harmoniques supplémentaires à la forme d'onde de base. Lorsque plus est sélectionné par le Vague commutateur et Source est réglé sur Manuel, la commande navigue en continu à travers les cinq formes d'onde de la table d'ondes actuellement sélectionnée pour le WaveMore paramètre dans le menu Oscillateur.

Source – attribue le Forme Quantité Contrôle de l'une des trois sources qui modifient la forme d'onde. Les options sont : modulation par l'enveloppe 1 (Mod Env 1), modulation par LFO 1 (LFO 1), et Manuel, lorsque le Forme Quantité Le contrôle lui-même modifie la forme de l'onde. Les trois sources sont additives : elles peuvent toutes être utilisées simultanément.

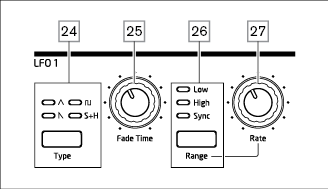

Taper – permet de parcourir les formes d'onde disponibles : triangle, dent de scie, carré, échantillonnage et maintien. Les LED associées donnent une indication visuelle de la vitesse et de la forme d'onde du LFO.

Temps de fondu – définit le timing d'action du LFO : il est possible d'augmenter ou de diminuer progressivement l'effet du LFO, ou de le retarder. Les options sont définies dans le menu LFO.

Gamme – sélectionne Haut ou Faible; la troisième option est Synchroniser, qui synchronise la fréquence du LFO sur l'horloge arp interne ou sur une horloge MIDI externe si elle est présente.

Taux – définit la fréquence du LFO.

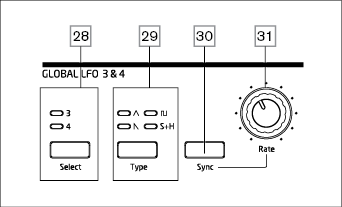

Sélectionner – attribue les commandes de cette zone au LFO 3 ou au LFO 4.

Taper – parcourt les formes d'onde disponibles ; comme au-dessus de.

Taux – définit la fréquence du LFO.

Pressage Synchroniser synchronise la fréquence du LFO sur l'horloge arp interne ou sur une horloge MIDI externe si elle est présente.

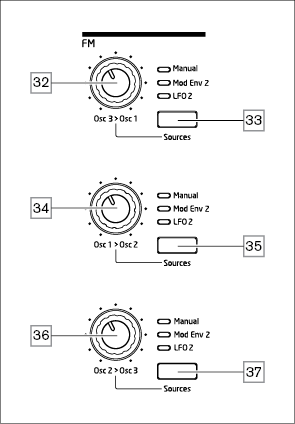

Oscillateur 3 > Oscillateur 1 – contrôle la profondeur de la modulation de fréquence appliquée à la hauteur de l'oscillateur 1 par l'oscillateur 3.

Source – attribue le Oscillateur 3 > Oscillateur 1 contrôle de la profondeur de modulation vers l'une des trois sources. Les options sont : modulation par l'enveloppe 2 (Mod Env 2), modulation par le LFO 2 (LFO 2), et Manuel, lorsque le Oscillateur 3 > Oscillateur 1 Le contrôle lui-même définit le taux de modulation. Les trois options sont additives : elles peuvent toutes être utilisées simultanément, le taux de modulation étant défini indépendamment pour chaque source.

Oscillateur 1 > Oscillateur 2 - contrôle la profondeur de la modulation de fréquence appliquée à la hauteur de l'oscillateur 2 par l'oscillateur 1

Source – remplit la fonction correspondante comme Source bouton pour le Oscillateur 1 > Oscillateur 2 contrôle .

Oscillateur 2 > Oscillateur 3 - contrôle la profondeur de la modulation de fréquence appliquée à la hauteur de l'oscillateur 3 par l'oscillateur 2.

Source – remplit la fonction correspondante comme Source bouton pour le Oscillateur 2 > Oscillateur 3 contrôle .

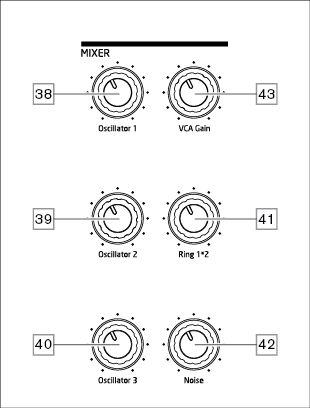

Osc 1 – contrôle le volume de l’oscillateur 1.

Osc 2 – contrôle le volume de l’oscillateur 2.

Osc 3 – contrôle le volume de l’oscillateur 3.

Anneau 1*2 – contrôle le niveau de sortie du modulateur en anneau : les entrées du modulateur en anneau sont Osc 1 et Osc 2.

Bruit – contrôle le volume du générateur de bruit blanc.

Gain VCA – cela contrôle efficacement le niveau de sortie du mixeur : il ajuste le gain analogique appliqué aux signaux additionnés. Voir Summit: schéma fonctionnel simplifié.

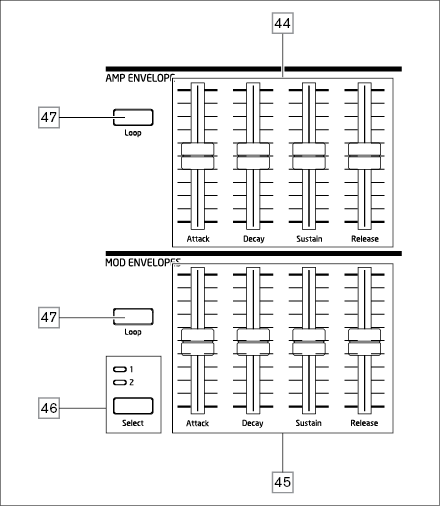

Commandes d'enveloppe d'ampli – un ensemble de quatre curseurs de 45 mm ajustant les paramètres ADSR standard (Attack, Decay, Sustain et Release) de l'enveloppe d'amplitude.

Contrôles de l'enveloppe de modulation – un ensemble identique de curseurs, ajustant les paramètres des deux enveloppes de modulation (voir ] ci-dessous).

Sélectionner – Summit génère deux enveloppes de modulation indépendantes ; ce bouton sélectionne laquelle de ces enveloppes (Mod 1 ou Mod 2) les curseurs d'enveloppe de modulation contrôle.

Boucle – active la fonction de bouclage de l'enveloppe. Cela provoque le redéclenchement des phases AHD de l'enveloppe un certain nombre de fois, ce nombre étant défini par le Répétitions paramètre dans le Env menu.

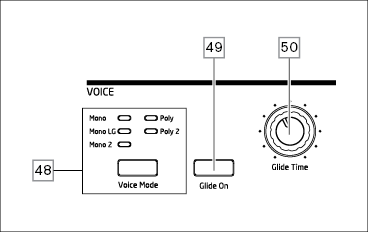

Mode vocal – sélectionne l'un des cinq modes vocaux, trois monophoniques et deux polyphoniques

Glissez dessus – active/désactive la fonction Glide.

Temps de glisse – définit le temps de glissement du portamento.

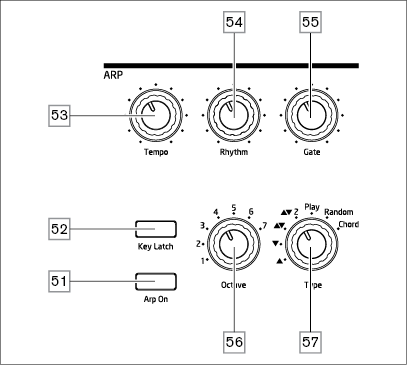

Arp activé – active et désactive l'arpégiateur.

loquet à clé – si le verrouillage des touches est sélectionné tout en maintenant les touches enfoncées, Summit Jouera les notes maintenues en continu jusqu'à ce qu'elle soit désélectionnée. Cette fonction permet de maintenir automatiquement une séquence d'arpèges, mais Key Latch peut être utilisé indépendamment de l'arpégiateur pour maintenir les notes jouées pendant une durée indéterminée.

Tempo – définit la vitesse du motif arp.

Rythme – sélectionne l’un des 33 motifs différents en fonction des notes jouées.

Grille – définit la durée des notes jouées par l'arpégiateur.

Octave – définit le nombre d'octaves sur lesquelles s'étend le motif d'arpège ; l'augmentation de la plage d'octaves augmente la longueur du motif.

Taper – d’autres variations du motif arp sont possibles en faisant varier TaperCela vous permet de choisir la direction et/ou l'ordre des notes composant le motif, comme vers le haut ou vers le bas, aléatoire ou la formation d'accords.

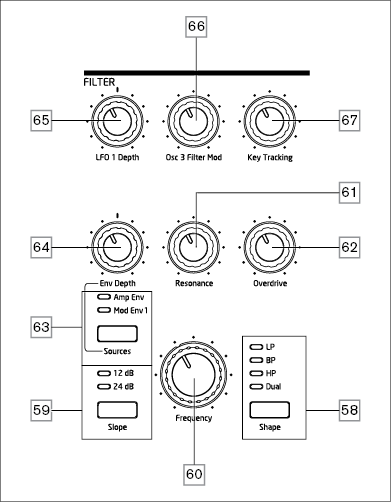

Forme – parcourt les trois types de filtres de base : passe-bas (LP), passe-bande (pression artérielle) ou passe-haut (HP); sélection Double ouvre une page de menu (Voix Menu Page 4), où neuf autres options, basées sur des combinaisons en série ou en parallèle de deux types de filtres fonctionnant simultanément, peuvent être sélectionnées.

Pente – définit la pente du filtre sur 12 dB ou 24 dB par octave.

Fréquence – gros bouton rotatif contrôlant la fréquence de coupure du filtre (LP ou HP), ou sa fréquence centrale (BP).

Résonance – ajoute une résonance (une réponse accrue à la fréquence du filtre) à la caractéristique du filtre.

Surmultipliée – ajoute un degré de distorsion de pré-filtre à la sortie du mixeur.

Source – attribue le Profondeur de l'environnement contrôle à l'une des deux sources permettant de moduler la fréquence du filtre. Les options sont : modulation par l'enveloppe d'amplitude (Enveloppe d'ampli) ou l'une des enveloppes de mod (Mod Env 1). Les deux sources sont additives : et peuvent être utilisées simultanément.

Profondeur de l'environnement – contrôle la quantité selon laquelle la fréquence du filtre est modifiée par l'enveloppe actuellement sélectionnée par Source Les deux sources peuvent avoir des valeurs de profondeur différentes. Profondeur de l'environnement est un contrôle à centre zéro et donc des variations positives et négatives peuvent être imposées à la fréquence du filtre par chaque source de modulation.

Profondeur du LFO 1 – contrôle la quantité selon laquelle la fréquence du filtre est modifiée par le LFO 1. Profondeur du LFO 1 il s'agit d'un contrôle à centre zéro et la fréquence du filtre peut donc être amenée à varier à la fois positivement et négativement.

Modulation de filtre Osc 3 – permet de moduler la fréquence du filtre directement par l'oscillateur 3.

Suivi des clés – contrôle la quantité selon laquelle la position du clavier de la note jouée fait varier la fréquence du filtre entre 0 et 100 %.

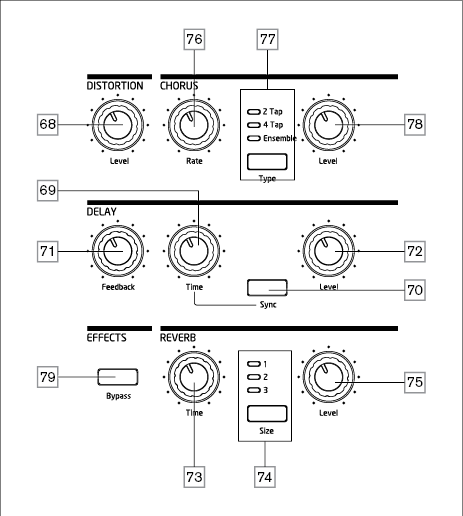

DISTORSION : Niveau – contrôle la quantité de distorsion analogique appliquée à la somme de toutes les voix actives pour chaque partie.

RETARD : Heure – définit la durée du signal retardé (écho) ajouté à l'original. Le délai maximal est d'environ 1,4 seconde.

RETARD : Synchronisation – élire Synchroniser permet de synchroniser le temps de retard avec l'horloge interne ou une horloge MIDI entrante.

RETARD : Rétroaction – permet au signal retardé d'être renvoyé à l'entrée du processeur de retard, créant ainsi plusieurs échos.

RETARD : Niveau – contrôle le volume du signal retardé.

REVERB : Temps – ajuste le temps de décroissance de la réverbération. (Ce temps maximal est bien plus long que ce dont vous aurez probablement besoin !)

REVERB : Taille – émule des espaces de trois tailles différentes : 3 est le plus grand.

REVERB : Niveau – contrôle la « quantité » de réverbération.

CHŒUR : Taux – ajuste le taux de modulation du chorus.

CHŒUR : Type – vous permet de sélectionner l’un des trois algorithmes de chorus différents.

CHŒUR : Niveau – contrôle le degré de l’effet de chorus.

EFFETS : Bypass – les trois effets du domaine temporel (delay, reverb et chorus) peuvent être activés ou désactivés avec ce bouton. By-pass n'affecte pas la distorsion analogique.

ANIMÉS 1 et 2 – ajouter un effet instantané au son en cours de génération en activant des routages de modulation et d'effets supplémentaires préprogrammés, configurés dans la matrice de modulation. Ces boutons sont très utiles en concert : la plupart SummitLes correctifs d'usine incluent les fonctions Animate.

Prise – pressage Prise verrouillera la fonction Animation sur « Activé ». Vous pouvez appuyer sur Prise avant d'appuyer ANIMER, ou vice-versa. En appuyant sur ANIMER une deuxième fois libère les fonctions Animer et Maintenir.

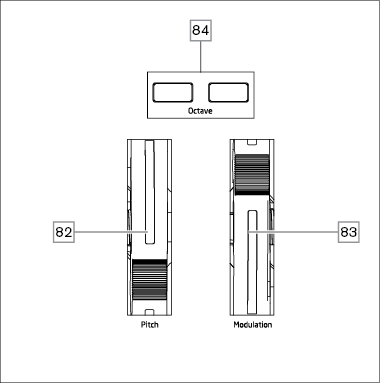

caoutchouc souple Pas Roue avec retour positif en position centrale. La plage par défaut est de +/- une octave, mais le paramètre Plage de courbure du menu Oscillateur permet une plage allant jusqu'à +/- deux octaves pour chaque oscillateur indépendamment.

caoutchouc souple Modulation Roue dont l'effet varie selon le patch. Elle peut également être assignée comme source de matrice de modulation, pour modifier un ou plusieurs paramètres.

Notez que les molettes de hauteur et de modulation ont un éclairage interne, codé par couleur pour suivre l'A/B actuel MULTIPART sélection [12].

Octave + et Octave – Boutons – Décalent le clavier d'une octave vers le haut ou vers le bas à chaque pression : la plage maximale est de +/- 3 octaves. L'éclairage des boutons augmente avec le degré de décalage ; les deux boutons sont éteints lorsqu'aucun décalage d'octave n'est activé.
