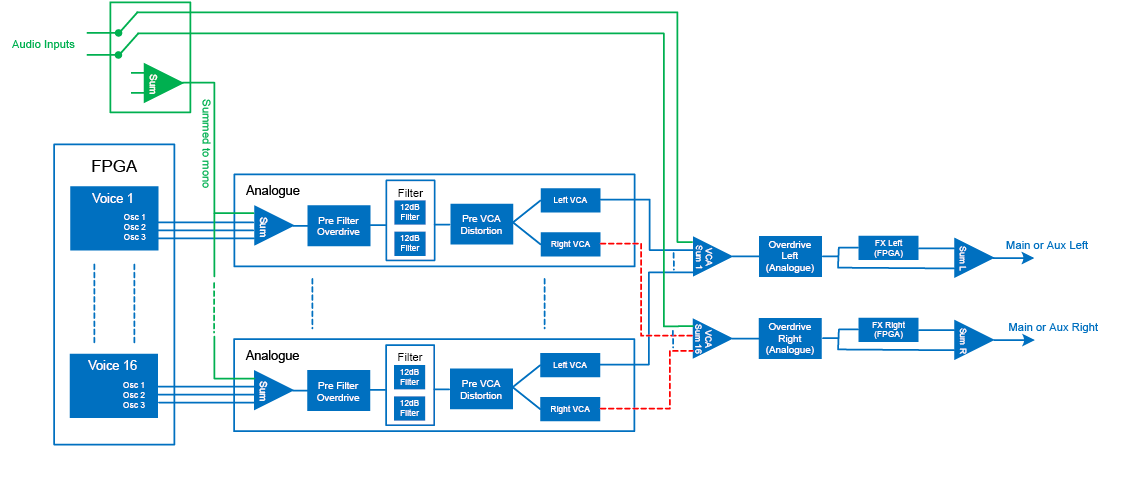

SummitL'architecture de comprend essentiellement deux synthétiseurs complets, identiques, mais entièrement distincts, dotés d'un seul jeu de commandes. Selon le type de patch utilisé – Single ou Multi –, les deux synthétiseurs fonctionnent soit de manière identique, chaque commande affectant simultanément le même paramètre dans les deux synthétiseurs (patchs simples), soit différemment, générant les parties A et B d'un patch multi, chaque commande affectant son paramètre dans un seul des deux synthétiseurs à la fois.
Chacun de SummitLes deux parties utilisent huit voix distinctes, traitées indépendamment tout au long de la chaîne de signal restante. Ces voix sont synthétisées numériquement dans un FPGA (Field Programmable Gate Array) à l'aide d'oscillateurs à commande numérique fonctionnant à une fréquence d'horloge extrêmement élevée, ce qui produit des formes d'onde indiscernables de celles obtenues par synthèse analogique traditionnelle.
Chaque voix est un mélange des sorties des trois oscillateurs ; lorsque vous ajustez l'un des contrôles de niveau de l'oscillateur ,
ou
Vous ajustez ainsi le niveau de huit voix simultanément. Les éléments suivants de la chaîne de traitement du signal relèvent entièrement du domaine analogique. Notez que la distorsion peut être ajoutée à plusieurs endroits, avant le filtre (Surmultipliée
), après le filtre (FltPostDrv dans le Voix Menu) et après le résumé vocal final (Niveau de distorsion
). L'effet sonore peut être très différent dans chaque cas.
Notez que les effets temporels (FX) – chorus, delay et réverbération – sont également générés numériquement dans le FPGA. Les effets stéréo envoyés à la section de traitement des effets proviennent du VCA principal ; toutes les distorsions ajoutées aux signaux sont donc traitées par les effets. Le signal de retour des effets est réinjecté au même point du trajet du signal.
Summit dispose également d'une paire d'entrées audio (voir à Panneau arrière): ceux-ci vous permettent de connecter des sources audio externes - par exemple, à partir d'autres modules de synthétiseur - puis d'utiliser SummitLes capacités de traitement étendues de l'appareil permettent de traiter les sons. Les deux prises jack 6,35 mm sont destinées aux signaux gauche et droit d'une paire stéréo, mais vous pouvez connecter une source mono uniquement à l'entrée GAUCHE si vous le souhaitez.
Page 3 du Voix Le menu active ces entrées et vous permet de choisir si les signaux externes connectés doivent être mixés avec chacune des 16 voix à l'entrée du filtre analogique, ou ajoutés au son du synthétiseur « post-VCA » à la sortie du filtre. La première option : Préfiltre dans le menu – ajoute efficacement les signaux externes à Summitses propres sons générés en interne, et ils subiront donc le même traitement du signal que les sons de synthétiseur natifs, y compris l'Overdrive de pré-filtre analogique et la distorsion pré-VCA.
La deuxième option – PostFilt dans le menu – vous permet d'acheminer les signaux externes directement vers Summitsection FX, où ils peuvent soit être ajoutés aux sons de synthé natifs, soit avoir l'une des sections FX qui leur est exclusivement attribuée : cette sélection se fait à la page C du Paramètres menu. Étant donné que les sorties des sections FX peuvent être acheminées vers les sorties principales ou auxiliaires, cela vous permet d'ajouter des effets à des signaux externes de manière totalement indépendante de toute fonction de synthétiseur.
