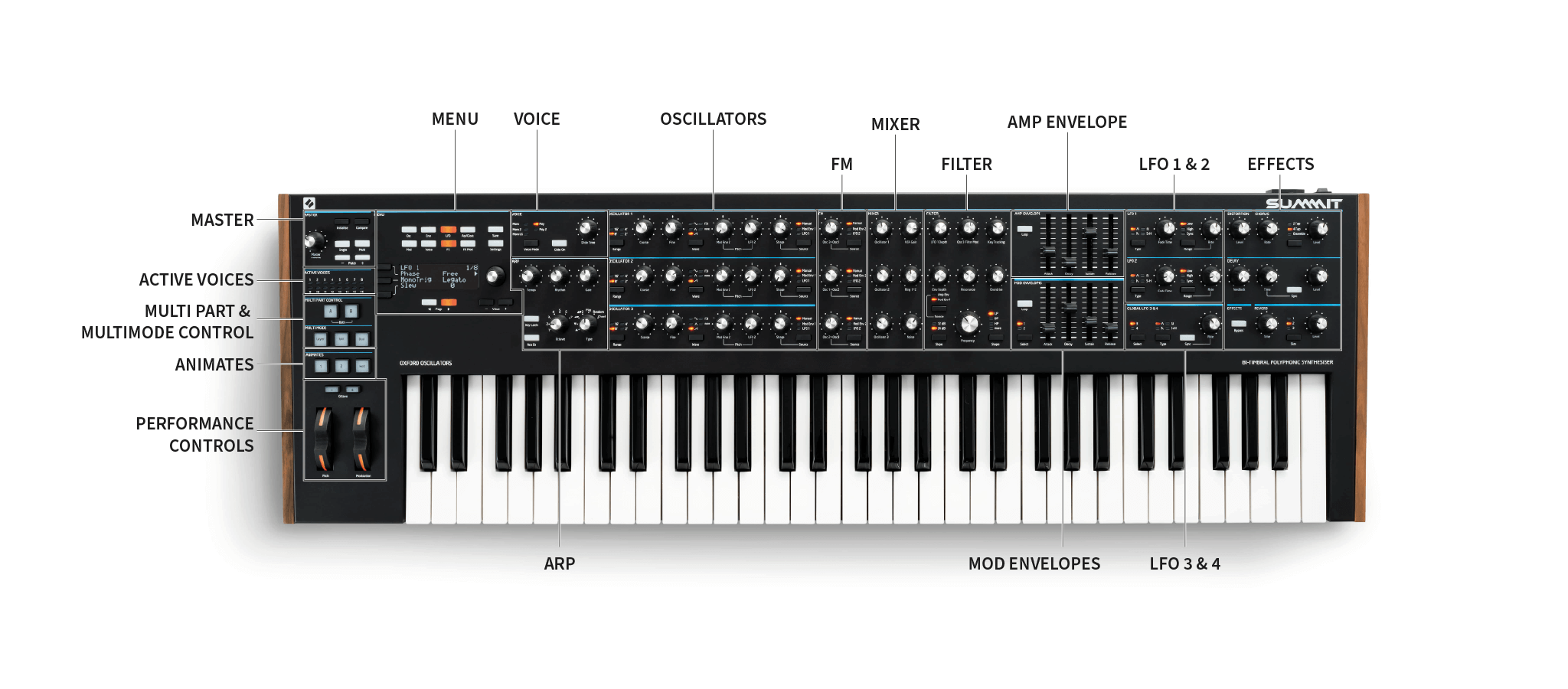

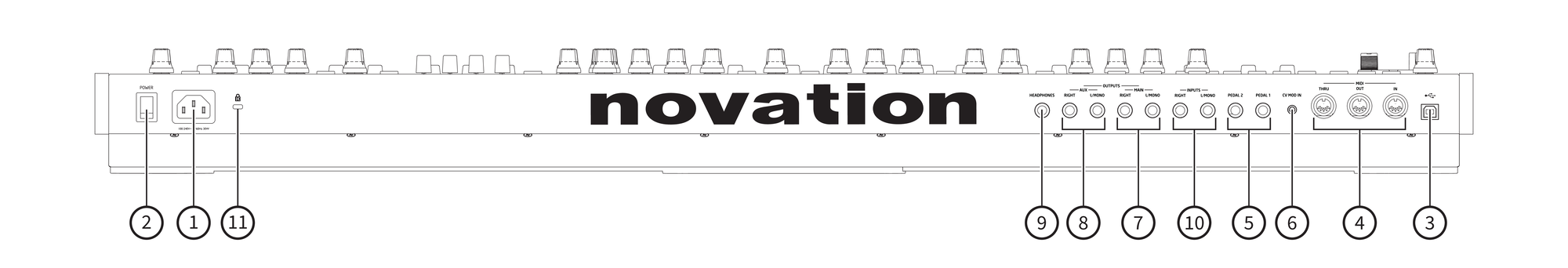

Summit descripción general del hardware

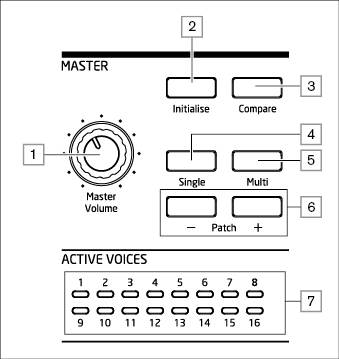

Volumen maestro – control de volumen maestro para el sintetizador PRINCIPAL y Auxiliar salidas de audio; esto también controla el nivel de salida de los auriculares.

Inicializar De forma predeterminada, puedes presionar este botón para restablecer todos los parámetros del sintetizador a los valores predeterminados del parche inicial. Esto te permite volver rápidamente a un punto de partida inicial para crear nuevos sonidos. La función de Inicializar se puede cambiar en el Ajustes Menú para que todas las configuraciones actuales del panel de control se apliquen al parche inicial cuando se carga.

Comparar – Mantenga pulsado este botón para escuchar la versión original del parche cargado. Esto le permite comparar los efectos de cualquier modificación realizada desde su carga con la versión original. Al seleccionar un parche múltiple, al pulsar Comparar le permitirá escuchar ambas partes A y B del parche, independientemente de la parte seleccionada actualmente por los botones A y B . Tenga en cuenta que Comparar Sólo se puede seleccionar si no se presionan teclas al mismo tiempo.

Soltero Pulse para acceder al área de memoria de parches reservada para parches de partes individuales. La ubicación y el nombre del parche actual se mostrarán en la pantalla y se podrán seleccionar parches individuales alternativos con el control de parámetros. .

Multi Pulse para acceder al área de memoria de parches reservada para parches multiparte. La ubicación y el nombre del parche actual se mostrarán en la pantalla y se podrán seleccionar parches multiparte alternativos con el control de parámetros.

Parche +/- – estos botones proporcionan un método alternativo para desplazarse por los parches: sencillo o múltiple, según el modo seleccionado.

Voz activa Dieciséis LED bicolores que indican cuáles de las dieciséis voces están activas. Todos los LED son naranjas en el modo de parche único, mientras que en el modo de parche múltiple se utilizan naranja y azul para indicar el uso de las voces por parte.

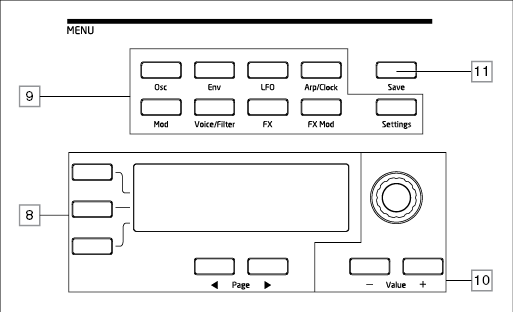

Pantalla OLED de 20 caracteres x 4 filas. Muestra uno de los menús seleccionados con los botones o los detalles del parche actual. Las páginas dentro de cada menú se pueden seleccionar con los botones. Página ◀ y Página ► botones debajo de la pantalla. Ajustar cualquiera de Summitcontroles giratorios (excepto MAESTRO) invoca una pantalla alternativa que muestra el valor del parámetro que se está ajustando hasta que se suelta el control. Los tres botones a la izquierda de la pantalla asignan el control del parámetro a una fila específica de la página mostrada.

Nueve botones que permiten seleccionar el menú a visualizar: Oscilador, Env, LFO, Arpegio/Reloj, Mod, Voz, FX, Modificación de efectos y AjustesEstos botones son todos de tipo "conmutador": presiónelos una segunda vez para salir del menú; la pantalla volverá a la página de información del parche.

El ajuste de parámetros se puede realizar rápidamente mediante el control giratorio o incrementar/disminuir un valor de parámetro a la vez con el Valor + / Valor - Botones. Estos controles también se pueden usar para desplazarse por la biblioteca de parches (Sencillo o Múltiple, según la opción activa) si la pantalla muestra datos de parches y la Fila 2 ('Parche') está seleccionada.

Ahorrar – abre la primera de tres páginas de menú, que permiten guardar la configuración actual del sintetizador como un parche de usuario en la memoria.

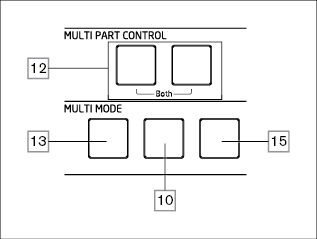

El A y B Los botones seleccionan qué Parte - A o B - de un Multi Patch se asigna a los controles del sintetizador y en Dual modo (ver abajo), qué parte escuchas. A y B Se pueden presionar juntos para seleccionar Ambos modo, cuando los controles del sintetizador afectarán a ambas partes simultáneamente.

Capa - en el modo Layer, el teclado reproduce las partes A y B de un Multi Patch.

Dividir Este modo permite tocar la Parte A con la mano izquierda y la Parte B con la derecha. El punto de división predeterminado es el Do central (C3). El punto de división se puede redefinir manteniendo pulsado Dividir mientras presiona la tecla apropiada en el teclado; el nuevo punto de división se guardará con el parche.

Dual – en este modo, todo el teclado se asigna a la Parte A o a la Parte B, seleccionada por el A y B botones Ambas partes se pueden seleccionar presionando A y B Juntos; en este caso, el resultado es el mismo que si se selecciona el modo Capa. En este modo, se pueden controlar simultáneamente los parámetros de ambas partes de un Multi Patch.

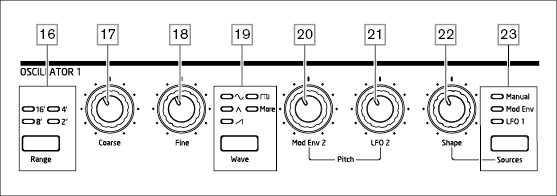

Rango – Recorre los rangos de tono base del oscilador. Para un tono de concierto estándar (A3 = 440 Hz), ajuste a 8'.

Grueso – ajusta el tono del oscilador seleccionado en un rango de ±1 octava.

Bien – ajusta el tono del oscilador en un rango de ±100 centésimas (±1 semitono).

Ola – recorre la gama de formas de onda del oscilador disponibles: sinusoidal, triangular, diente de sierra, pulso y más (el menú ofrece un amplio conjunto de tablas de ondas adicionales para más).

Profundidad del Mod Env 2 – controla la cantidad en que cambia el tono del oscilador como resultado de la modulación de la Envolvente 2. Todos los controles de profundidad de modulación son “centro-cero” y, por lo tanto, los valores positivos aumentarán el tono y los valores negativos lo disminuirán.

Profundidad del LFO 2 – controla la cantidad en que cambia el tono del oscilador como resultado de la modulación del LFO 2. Los cambios de tono son bipolares (arriba y abajo); la modulación de tono unipolar está disponible mediante el uso de la Matriz de Modulación.

Forma Cantidad Controla modificaciones adicionales de la forma de onda y está activo para todas las formas de onda. Con ondas de pulso, ajusta el ancho del pulso; con ondas sinusoidales, triangulares y de diente de sierra, produce un plegado de onda, que añade armónicos adicionales a la forma de onda básica. Cuando más es seleccionado por el Ola cambiar y Fuente está configurado para Manual, el control navega continuamente a través de las cinco formas de onda de la tabla de ondas actualmente seleccionada para el WaveMore parámetro en el menú Oscilador.

Fuente – asigna el Forma Cantidad Control a una de tres fuentes que modifican aún más la forma de onda. Las opciones son: modulación por Envolvente 1 (Mod Env 1), modulación por LFO 1 (LFO 1), y Manual, cuando el Forma Cantidad El propio control modifica la forma de onda. Las tres fuentes son aditivas: todas pueden utilizarse simultáneamente.

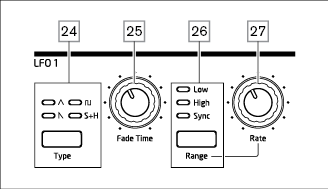

Tipo Recorre las formas de onda disponibles: triangular, diente de sierra, cuadrada, sample and hold. Los LED asociados indican visualmente la velocidad y la forma de onda del LFO.

Tiempo de desvanecimiento – Establece la temporización de la acción del LFO: es posible aumentar o disminuir el LFO o retrasar su efecto. Las opciones se configuran en el menú LFO.

Rango – selecciona Alto o Bajo;la tercera opción es Sincronizar, que sincroniza la frecuencia del LFO con el reloj arpegiador interno o con un reloj MIDI externo si hay uno presente.

Tasa – establece la frecuencia del LFO.

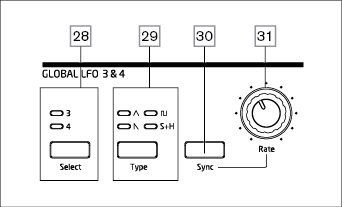

Seleccionar – asigna los controles en esta área al LFO 3 o al LFO 4.

Tipo – recorre las formas de onda disponibles; como arriba.

Tasa – establece la frecuencia del LFO.

Prensado Sincronizar sincroniza la frecuencia del LFO con el reloj arpegiador interno o con un reloj MIDI externo si hay uno presente.

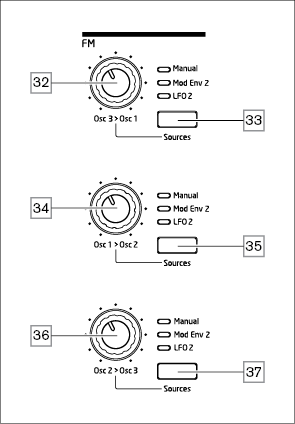

Oscilador 3 > Oscilador 1 – controla la profundidad de la modulación de frecuencia aplicada al tono del Oscilador 1 por el Oscilador 3.

Fuente – asigna el Oscilador 3 > Oscilador 1 control de profundidad de modulación a una de tres fuentes. Las opciones son: modulación por Envolvente 2 (Mod Env 2), modulación por LFO 2 (LFO 2), y Manual, cuando el Oscilador 3 > Oscilador 1 El propio control establece la profundidad de modulación. Las tres opciones son aditivas: todas pueden usarse simultáneamente, y la profundidad de modulación de cada fuente se configura de forma independiente.

Oscilador 1 > Oscilador 2 - controla la profundidad de la modulación de frecuencia aplicada al tono del Oscilador 2 por el Oscilador 1

Fuente – realiza la función correspondiente como Fuente botón Para el Oscilador 1 > Oscilador 2 control .

Oscilador 2 > Oscilador 3 - controla la profundidad de la modulación de frecuencia aplicada al tono del Oscilador 3 por el Oscilador 2.

Fuente – realiza la función correspondiente como Fuente botón Para el Oscilador 2 > Oscilador 3 control .

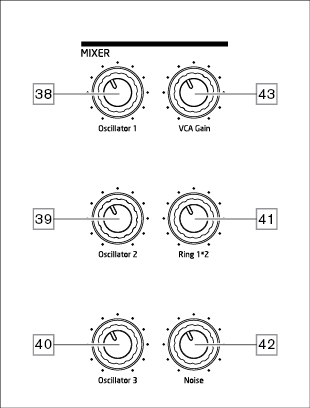

Oscilador 1 – controla el volumen del oscilador 1.

Oscilador 2 – controla el volumen del oscilador 2.

Oscilador 3 – controla el volumen del oscilador 3.

Anillo 1*2 – controla el nivel de salida del modulador de anillo: las entradas al modulador de anillo son Osc 1 y Osc 2.

Ruido – controla el volumen del generador de ruido blanco.

Ganancia de VCA – Esto controla eficazmente el nivel de salida del mezclador: ajusta la ganancia analógica aplicada a las señales sumadas. Ver Summit: diagrama de bloques simplificado.

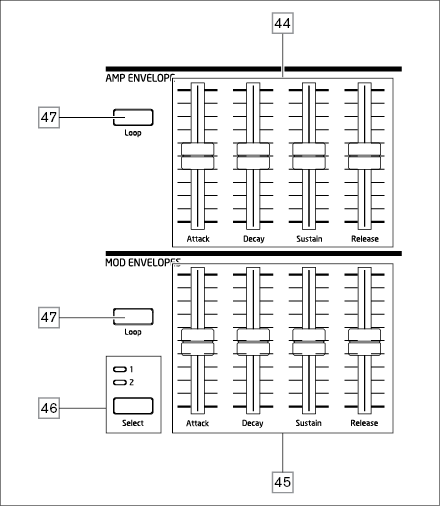

Controles de envolvente de amplificador: un conjunto de cuatro controles deslizantes de 45 mm que ajustan los parámetros ADSR estándar (ataque, decaimiento, sostenido y liberación) de la envolvente de amplitud.

Controles de envolvente de modulación: un conjunto idéntico de controles deslizantes que ajustan los parámetros de las dos envolventes de modulación (ver ] abajo).

Seleccionar – Summit genera dos envolventes de modulación independientes; este botón selecciona cuál de estas (Módulo 1 o Módulo 2) los controles deslizantes Mod Envelope control.

Bucle – activa la función de bucle de la envolvente. Esto provoca que las fases AHD de la envolvente se reactiven varias veces, según lo definido por el Se repite parámetro en el Env menú.

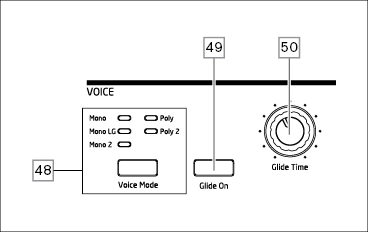

Modo de voz – selecciona uno de los cinco modos de voz, tres monofónicos y dos polifónicos

Deslízate – activa/desactiva la función Glide.

Tiempo de planeo – establece el tiempo de deslizamiento del portamento.

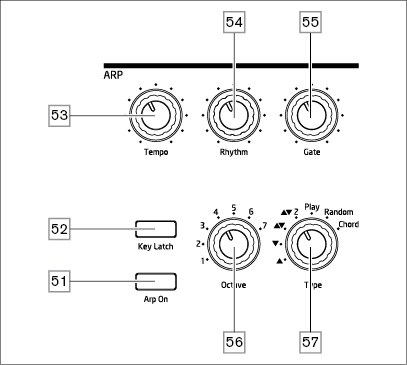

Arp activado – enciende y apaga el arpegiador.

Pestillo de llave – si se selecciona Key Latch mientras se mantienen presionadas las teclas, Summit Reproducirá las notas pulsadas continuamente hasta que se desactive. Esto permite mantener automáticamente una secuencia de arpegiador, pero Key Latch puede usarse independientemente del arpegiador para mantener las notas pulsadas durante cualquier tiempo.

Tempo – establece la velocidad del patrón arpegiado.

Ritmo – selecciona uno de 33 patrones diferentes según las notas tocadas.

Puerta – establece la duración de las notas tocadas por el arpegiador.

Octava – establece el número de octavas sobre las que se extiende el patrón arpegiado; al aumentar el rango de octavas aumenta la longitud del patrón.

Tipo – son posibles más variaciones del patrón arp variando TipoEsto le permite elegir la dirección y/o el orden de las notas que componen el patrón, como arriba o abajo, aleatorio o formación de acordes.

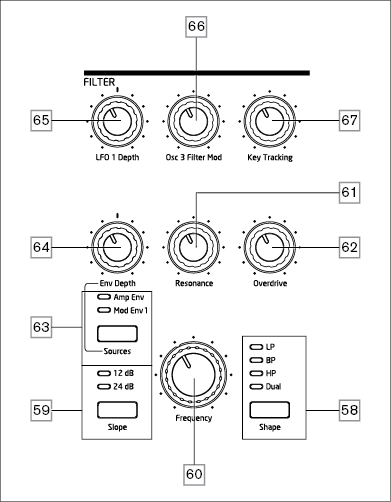

Forma – recorre los tres tipos básicos de filtro: paso bajo (LP), paso de banda (Presión arterial) o paso alto (HP); seleccionando Dual abre una página de menú (Voz Página de menú 4), donde se pueden seleccionar nueve opciones más, basadas en combinaciones en serie o en paralelo de dos tipos de filtros operando simultáneamente.

Pendiente – establece la pendiente del filtro en 12 dB o 24 dB por octava.

Frecuencia – gran perilla giratoria que controla la frecuencia de corte del filtro (LP o HP), o su frecuencia central (BP).

Resonancia – agrega resonancia (una respuesta incrementada en la frecuencia del filtro) a la característica del filtro.

Sobremarcha – añade un grado de distorsión de prefiltro a la salida del mezclador.

Fuente – asigna el Profundidad del entorno control A una de dos fuentes que pueden modular la frecuencia del filtro. Las opciones son modulación por la envolvente de amplitud (Entorno de amplificador) o uno de los sobres mod (Mod Env 1). Las dos fuentes son aditivas y pueden utilizarse simultáneamente.

Profundidad del entorno – controla la cantidad en la que la frecuencia del filtro es modificada por la envolvente seleccionada actualmente por Fuente Las dos fuentes pueden tener diferentes valores de profundidad. Profundidad del entorno es un control de centro-cero y por lo tanto se pueden imponer variaciones tanto positivas como negativas en la frecuencia del filtro por cada fuente moduladora.

Profundidad del LFO 1 – controla la cantidad en que LFO 1 modifica la frecuencia del filtro. Profundidad del LFO 1 es un control de centro-cero y por lo tanto la frecuencia del filtro se puede hacer variar tanto positiva como negativamente.

Mod de filtro Osc 3 – permite que la frecuencia del filtro sea modulada directamente por el oscilador 3.

Seguimiento de claves – controla la cantidad en que la posición del teclado de la nota que se está tocando varía la frecuencia del filtro entre 0 y 100%.

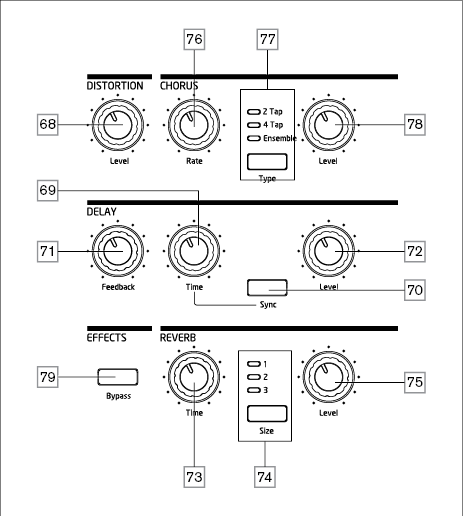

DISTORSIÓN: Nivel – controla la cantidad de distorsión analógica aplicada a la suma de todas las voces activas para cada parte.

RETRASO: Tiempo – Establece la sincronización de la señal retardada (eco) que se añade a la original. El retardo máximo es de aproximadamente 1,4 segundos.

RETRASO: Sincronización – elegir Sincronizar permite sincronizar el tiempo de retardo con el reloj interno o un reloj MIDI entrante.

RETRASO: Retroalimentación – permite que la señal retardada se retroalimente a la entrada del procesador de retardo, creando múltiples ecos.

RETRASO: Nivel – controla el volumen de la señal retardada.

REVERB: Tiempo Ajusta el tiempo de decaimiento de la reverberación. (¡El tiempo máximo es mayor que cualquier otro que probablemente necesites!)

REVERBERACIÓN: Tamaño – emula espacios de tres tamaños diferentes: 3 es el más grande

REVERB: Nivel – controla la “cantidad” de reverberación.

CORO: Califica – ajusta la velocidad de modulación del coro.

CORO: Tipo – le permite seleccionar uno de tres algoritmos de coro diferentes.

CORO: Nivel – controla el grado del efecto de coro.

EFECTOS: Bypass – los tres efectos de dominio temporal (delay, reverb y chorus) se pueden activar o desactivar con este botón. Derivación No afecta la distorsión analógica.

ANIMA 1 y 2 Añade un efecto instantáneo al sonido que se genera actualmente activando modulación adicional preprogramada y rutas de efectos configuradas en la matriz de modulación. Estos botones son ideales para presentaciones en vivo: la mayoría de SummitLos parches de fábrica incluyen funciones de Animate.

Sostener – presionando Sostener Bloqueará la función Animar en el estado "Activado". Puedes presionar Sostener antes de presionar ANIMAR, o viceversa. Presionando ANIMAR una segunda vez se liberan las funciones Animar y Mantener.

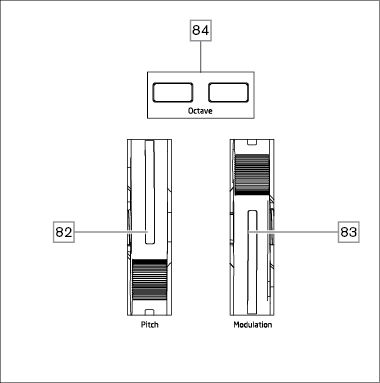

Goma blanda Paso Rueda con retorno positivo a la posición central. El rango predeterminado es de +/- una octava, pero el parámetro Rango de Bend del menú Oscilador permite un rango de hasta +/- dos octavas para cada oscilador de forma independiente.

Goma blanda Modulación Rueda, cuyo efecto específico varía según el parche. También puede asignarse como fuente de matriz de modulación para modificar uno o más parámetros.

Tenga en cuenta que las ruedas de tono y modulación tienen iluminación interna, codificada por colores para seguir la A/B actual. MULTIPART selección [12].

Octava + y Octava – Botones: desplazan el teclado una octava hacia arriba o hacia abajo con cada pulsación: el rango máximo es de +/-3 octavas. La iluminación de los botones aumenta con el grado de desplazamiento; ambos botones se apagan cuando no hay desplazamiento de octava activo.
