En esta sección del manual, se describe con mayor detalle cada sección del sintetizador. Las secciones están organizadas según el flujo de señal (véase el diagrama de bloques anterior). En cada sección, se describen primero los controles físicos de la superficie, seguidos de una guía de referencia del menú de visualización correspondiente. En general, los menús ofrecen parámetros de control preciso, cuyo acceso es menos frecuente. El valor inicial de cada parámetro corresponde al del parche de inicialización de fábrica; este variará al cargar otro parche.
Nota
Debido a SummitDebido a la arquitectura bitímbrica de 's, la descripción de los controles y el menú de cada sección se aplica por igual a ambas partes de un Multi Patch. Las descripciones pueden considerarse igualmente aplicables tanto a la Parte A como a la Parte B, aunque los ajustes se realizarán solo a una parte a la vez, a menos que... CONTROL MULTIPARTE está configurado para Ambos.
Debemos enfatizar que la experimentación es fundamental. Ajustar los controles y modificar parámetros individuales mientras escuchas diferentes patches te brindará más información sobre la función de cada parámetro que esta Guía del Usuario. En particular, te animamos a experimentar con el efecto que la variación de un parámetro tiene en diferentes patches; notarás que pueden existir diferencias considerables entre ellos, dependiendo de cómo se genere el sonido.
Summit Es un instrumento polifónico bitímbrico de 16 voces. «Polifónico» significa básicamente que puedes tocar varias notas en el teclado, y cada nota que mantengas pulsada sonará. «Bitímbrico» significa SummitLos parches de 's tienen dos partes separadas, que pueden ajustarse como si fueran una sola o de forma completamente independiente. Al seleccionar un parche único, Summit Se convierte en un único sintetizador con dieciséis voces. Con Multi Patches, aún tienes dieciséis voces, pero ahora ocho se asignan a generar la Parte A y ocho a la Parte B.
A medida que tocas, a cada nota se le asigna una o más "voces" y, como Summit Admite ocho voces por parte, por lo que a menudo te quedarás sin dedos antes de que se acaben las voces. Sin embargo, esto depende de cuántas voces se asignen a cada nota; consulta el parámetro Unísono en el... Voz Menú El menú de La Voz). Sin embargo, si estás controlando Summit Desde un secuenciador MIDI o DAW, es posible quedarse sin voz: los secuenciadores no tienen la restricción humana de un número finito de dedos. Aunque esto es poco frecuente, los usuarios pueden observar ocasionalmente este fenómeno, conocido como "robo de voz".
La alternativa a la polifonía es el mono. Con la polifonía, solo suena una nota a la vez; al pulsar una segunda tecla mientras se mantiene pulsada la primera, se cancela la primera y se reproduce la segunda, y así sucesivamente. La última nota tocada siempre es la única que se oye. Todos los primeros sintetizadores eran mono, y si intentas emular un sintetizador analógico de los años 70, puedes configurar la polifonía en mono, ya que este modo impone cierta restricción al estilo de interpretación que aumentará la autenticidad.
Cada uno de SummitLos dos sintetizadores pueden tener su propio modo de polifonía: al seleccionar diferentes parches múltiples de fábrica, algunos crean la Parte A con un modo y la Parte B con otro. Otros parches usan el mismo modo para ambas partes.

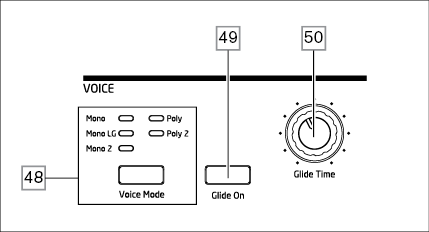

Selección por pieza de SummitEl modo de polifonía de se realiza con el Modo de voz botón Hay más parámetros de sonoridad y deslizamiento disponibles para ajustar en el Voz menú (ver al lado), que también incluye configuraciones relacionadas con algunas otras funciones del sintetizador.
Como lo indican los nombres, tres de los modos posibles son mono y dos son polifónicos.
-
Mononucleosis infecciosa Este es el modo monofónico estándar; solo suena una nota a la vez y se aplica la regla de "última pulsación": si se toca más de una tecla, solo se escuchará la última pulsada. Se utiliza la misma voz o voces para cada nota: esto significa que cada nota tocada reactivará las voces, incluso si la nota anterior sigue sonando. Cuando la función Glide está activada, siempre se produce un deslizamiento de portamento entre notas sucesivas.
-
Mono 2 Este modo funciona igual que el modo Mono, excepto que las voces se asignan en rotación al tocar cada nota. A diferencia de Mono o MonoLG, este modo permite (según la velocidad de reproducción) que cada nota complete su envolvente individual. La principal ventaja del modo de voz Mono 2 reside en el uso de envolventes con una longitud de fase de ataque considerable: la envolvente siempre se reinicia al pulsar una nueva tecla. Los generadores de envolventes analógicos no funcionan así, pero muchos generadores de envolventes digitales se basan en este principio.
-
MonoLG LG significa Legato Glide. Este es un modo mono alternativo, que se diferencia del mono en el funcionamiento de Glide y Pre-Glide. En el modo MonoLG, Glide y Pre-Glide solo funcionan si las teclas se tocan legato, es decir, con superposición de notas; tocar las notas por separado no produce efecto de deslizamiento. Al igual que en el mono, se reutilizan las mismas voces para cada nota.
-
escuela politécnica En modo polifónico, pueden sonar simultáneamente hasta 16 voces de un parche único: dependiendo de cuántas voces se asignen al parche, esto significa que puedes tocar hasta 16 notas simultáneamente (quizás no tengas suficientes dedos, ¡pero un secuenciador MIDI externo probablemente sí!). Si tocas la misma nota repetidamente, a cada nota se le asignará una voz diferente y escucharás las envolventes individuales de cada nota.
-
Poli2 En este modo polifónico alternativo, al tocar sucesivamente las mismas notas se utilizan las mismas voces, que se reactivan con nuevas notas. Esto puede cambiar el comportamiento del robo de voces. Por ejemplo, en escuela politécnica En el modo Poly 2, al tocar formas de acordes con notas similares (p. ej., de Amin7 a Cmaj), las notas Do, Mi y Sol se tocarán dos veces, además de La y Si, es decir, un total de ocho voces. Si se toca una melodía con la otra mano, se robará una voz del primer acorde, que puede ser el La más grave. En el modo Poly 2, Do, Mi y Sol solo se tocarán una vez, lo que deja tres voces libres para tocar una melodía.
El efecto de los diferentes modos de polifonía puede ser bastante sutil, dependiendo del Patch en uso y del estilo de interpretación, ¡te recomendamos que experimentes!
SummitLa función Glide hace que las notas tocadas secuencialmente se deslicen de una a la siguiente, en lugar de saltar inmediatamente de un tono a otro. Se activa con el Deslízate botón El sintetizador recuerda la última nota tocada por voz y el deslizamiento, hacia arriba o hacia abajo, comenzará desde el último tono activado de esa voz, incluso después de soltar la tecla. La duración del deslizamiento la establece el Tiempo de planeo control
:El tiempo máximo de planeo disponible es de aproximadamente 5 segundos.
El deslizamiento está diseñado principalmente para usarse en modo mono, donde es particularmente efectivo. También se puede usar en modos polifónicos, pero su funcionamiento puede ser ligeramente impredecible, ya que el deslizamiento se realizará desde la nota anterior utilizada por la voz ahora asignada a la nota que se está tocando. Esto puede ser particularmente evidente con los acordes. Tenga en cuenta que PreGlide parámetro (en la página 2 de la Voz El menú debe estar configurado en cero para que Glide funcione.

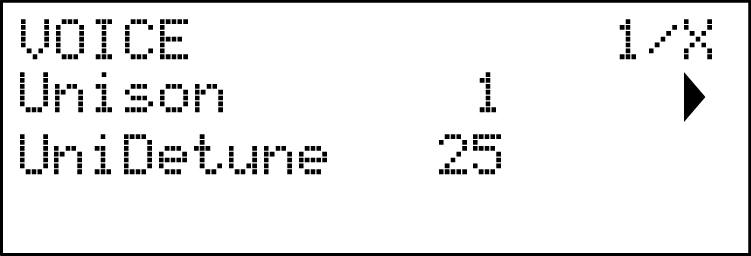

Prensa Voz Para abrir el menú Voz, este tiene cuatro páginas: las páginas 1 y 2 contienen parámetros de voz, mientras que las páginas 3 y 4 contienen otros parámetros de sintetizador (que se describen aquí para mayor coherencia lógica).
Unison se puede usar para “engrosar” el sonido asignando voces adicionales (hasta ocho en total) para cada nota. Tenga en cuenta que el número de voces es finito y con varias voces asignadas, la capacidad polifónica de la parte activa puede verse reducida. Con cuatro voces por nota, solo dos notas pueden tocarse juntas de forma totalmente polifónica; si se tocan más notas, se implementa el “robo de voces” y la primera nota tocada se cancelará. Con Unison configurado en 8, SummitLa parte seleccionada actualmente se convierte en un sintetizador monofónico multivoz.
Sugerencia
Si la limitación de polifonía impuesta por Unison Voices es restrictiva y los osciladores están configurados en Sawtooth, se puede obtener un efecto similar utilizando el SawDense y DensoDet parámetros en el menú del oscilador. (De hecho, algunos parches de fábrica utilizan esta técnica). SawDense y DensoDet no tienen ningún impacto en la polifonía.
Desparramar Te ofrece un método para controlar cómo se posicionan las voces individuales en la imagen estéreo. Con Desparramar Si se establece en cero, todas las voces se panoramizan al centro, lo que proporciona efectivamente una imagen mono. A medida que el valor de Desparramar Se incrementa, varias voces se panoramizan según el Modo de paneo de voz.
Nota
Desparramar sigue siendo eficaz incluso con las voces al unísono configuradas en 1: en este caso, una sola nota tocada se posiciona en el centro de la imagen estéreo, mientras que tocar varias notas da como resultado un paneo hacia la izquierda o hacia la derecha. Cuando se usa de esta manera, los mejores resultados se obtienen con cantidades moderadas de Desparramar.
Los cuatro modos de propagación de voz son:
-
Divergir – Cuantas más voces añadas al sonido, más se alejarán del centro del campo estéreo: las voces impares se desplazan hacia la izquierda, las pares hacia la derecha. Si no se mantiene ninguna nota, el patrón se reinicia.
-
Alternar – A medida que añades más voces, Spread desplaza las voces pares hacia la izquierda y las impares hacia la derecha.
-
Divergir 2 Las voces que añades se alternan para mover la posición estéreo del centro a la izquierda y a la derecha. El sonido se expande gradualmente antes de volver al centro, independientemente de las voces que se mantengan.
-
Valor de la nota – NoteVal enmascara cada nota, asignándole una posición estéreo única y repetible. Esto funciona bien en secuencias de arpegios.
-
Se muestra como: PanPosn
-
Valor inicial: +0
-
Rango de ajuste: -64 a +63
La posición panorámica ajusta la amplitud con la que se distribuyen las voces.
Con Spread configurado en 0, las voces se desplazan en la dirección que configure en 'PanPosn', desde el extremo izquierdo hasta el extremo derecho, de -64 a +63.
La posición del pan depende de la Modo de paneo de voz y cantidad.
-
Divergir - La posición panorámica de la primera voz coincide con la que selecciones; a medida que añades más voces, estas se alejan cada vez más de la posición panorámica inicial.
-
Alternar Las voces pares se desplazan hacia la izquierda y las impares hacia la derecha; sin embargo, al desplazar el audio en cualquier dirección, las voces en la dirección opuesta se mueven más hacia el centro. Esto reduce las diferencias extremas que concentran las voces en un lado de la imagen estéreo.
-
Divergir 2 Las voces siguen reproduciéndose de forma cíclica, pero la opción Spread afecta a la nitidez del resultado. Por ejemplo, con Spread en 64 y posición panorámica en 0, la dispersión es uniforme en todo el campo estéreo. Al aumentar la posición panorámica a +63, las voces que antes estaban completamente a la izquierda ahora se encuentran en el centro. Sin embargo, si Spread es 127, algunas voces permanecen completamente a la izquierda o a la derecha cuando PanPosn es +63 o -64, respectivamente.
-
Valor de la nota - Las voces conservan su posición estéreo única y repetible, pero con una ponderación añadida por el valor de PanPosn. Si las notas C, E y G están paneadas completamente a la izquierda, al centro y completamente a la derecha, respectivamente, cuando PanPosn se establece en -64, la C permanecerá completamente a la izquierda, la E se convertirá en completamente a la izquierda y la G se convertirá en paneada al centro.
Sugerencia
La posición panorámica también está disponible como destino de matriz de modificación: Pan Posn

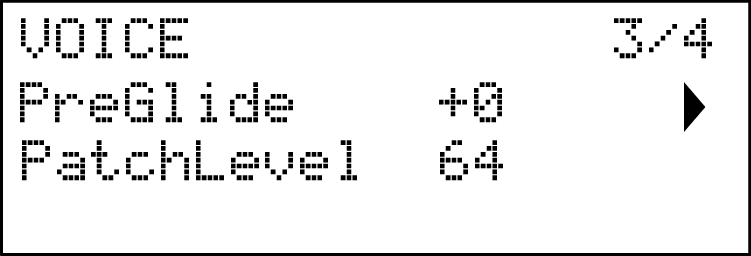

Si se establece en un valor distinto de cero, Pre-Glide tiene prioridad sobre Glide, aunque utiliza la configuración del Tiempo de deslizamiento control para determinar su duración. Tenga en cuenta que Deslízate
Debe seleccionarse para que Pre-Glide funcione. PreGlide está calibrado en semitonos, y cada nota tocada comenzará en realidad en una nota cromáticamente relacionada hasta una octava por encima (valor = +12) o por debajo (valor = -12) de la nota correspondiente a la tecla presionada, y se deslizará hacia la nota 'objetivo', durante un tiempo establecido por el Tiempo de deslizamiento control. Esto difiere de Glide en que, por ejemplo, dos notas tocadas en secuencia tendrán cada una su propio Pre-Glide, relacionado con las notas tocadas, y no habrá glide 'entre' las notas.
Este parámetro controla la cantidad de distorsión preenvolvente que se añade al sonido después del filtro, pero (fundamentalmente) antes del amplificador. Por lo tanto, esta distorsión se mantendrá constante cuando el amplificador se abra y cierre gradualmente mediante la envolvente de amplitud, a diferencia de la que añade la sección de Efectos. Nivel de DISTORSIÓN control [68], que sigue al amplificador en la cadena de señal. Nótese también que esta distorsión es distinta de la distorsión resultante del ajuste de la Sobremarcha control [62] en la sección de filtro: se aplica solo a las frecuencias que pasan por los filtros, mientras que Filter Overdrive aplica distorsión al espectro de frecuencia completo del sonido antes del filtro.
Este parámetro recrea el sutil efecto de una mala calibración del filtro, presente en los primeros sintetizadores analógicos. El filtro de cada voz se desafina deliberadamente en una cantidad fija diferente. El efecto será más evidente cuando el filtro esté cerca de la resonancia.

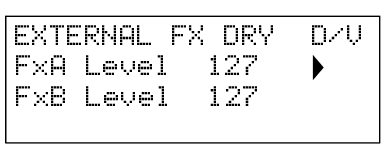

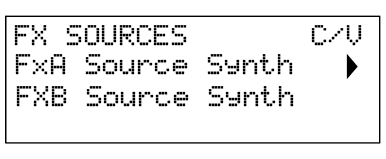

Audio estéreo de un equipo externo conectado a Summitentradas externas Se puede insertar en las rutas de procesamiento de señal de cada sintetizador, ya sea antes (PreFilt) o después (PostFilt) de la sección de filtro. El audio estéreo enviado a través del filtro se sumará a mono. El audio enviado directamente a los efectos (en el menú Ajustes globales) no se sumará ni se escuchará en estéreo.
Al seleccionar un Multi Patch, puede seleccionar de forma independiente cómo se enruta la señal externa a la Parte A, a la Parte B o a ambas. Tenga en cuenta que no se escuchará ninguna señal de audio externa si el VCA no se está activando. Si no se tocan notas, el teclado no abre el VCA y no puede pasar el audio.
Sugerencia
Al utilizar Summit Para procesar el audio externo de la misma manera que con un procesador de efectos, puede reducir el volumen de las entradas del mezclador (osciladores, ruido y modulación en anillo) para que sus sonidos no se combinen con la señal externa. Si mantiene pulsada una nota y pulsa Key Latch, el VCA permanecerá abierto en todo momento, lo que permite procesar la señal externa constantemente.
Sugerencia
Al utilizar Summit Para procesar audio externo, es importante recordar que la cantidad de voces abiertas puede afectar el nivel de entrada del audio externo. Cuantas más voces se mantengan abiertas, más veces la señal externa pasará por el procesamiento del sintetizador. Sin embargo, si se usan demasiadas voces, puede causar una distorsión de nivel no deseada. Se recomienda experimentar, pero para obtener los mejores resultados, una o dos notas suelen proporcionar suficiente señal para el procesamiento.
Tenga en cuenta que las entradas de audio externas también pueden enrutarse a la sección de efectos. Este enrutamiento es completamente independiente del habilitado por Entrada de audio, y está habilitado en el Ajustes Menú. Ver Modos de pedal.
Como se explica en la descripción de la Sección de Filtro (ver Tipo de filtro y pendiente), Summit ofrece dos filtros separados, cada uno de los cuales puede configurarse como paso bajo, paso banda o paso alto mediante la sección de filtro. Forma control . Para las tres configuraciones LP, Presión arterial y HP, el Pendiente control
inserta un solo filtro (12 dB) o dos filtros idénticos en serie (24 dB) en la ruta de la señal. Cuando la pendiente se establece en Dual, se muestra la página del menú Voz de arriba y Pendiente se fija en 12 dB.

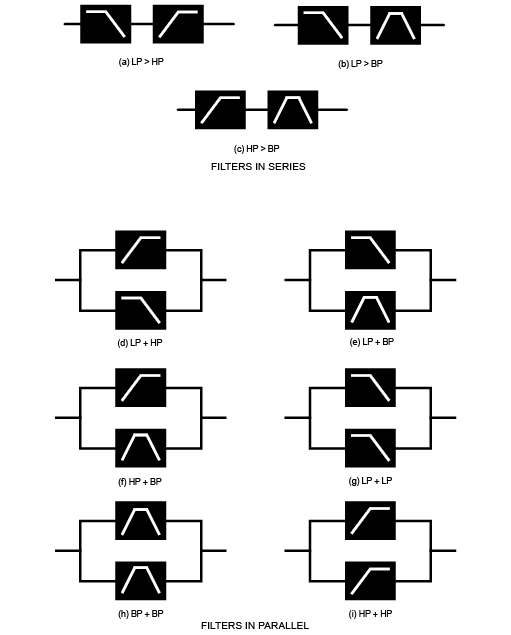

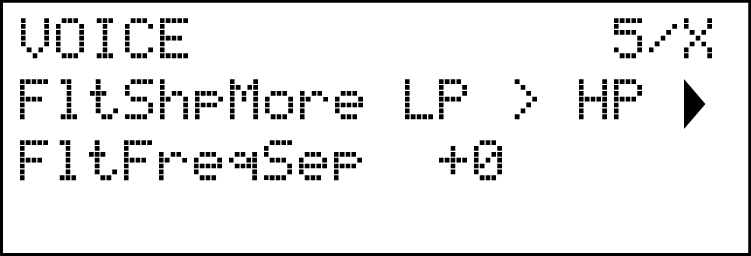

El FltShpMás El parámetro ofrece nueve combinaciones adicionales de los dos filtros. Las tres primeras, las que incluyen el símbolo ">", colocan dos filtros diferentes en serie, mientras que las seis restantes, las que incluyen el símbolo "+", colocan dos filtros en paralelo. Tenga en cuenta que, en el caso de configuraciones en paralelo, los dos filtros pueden ser del mismo tipo.
Estas opciones de filtro dual brindan a las secciones de filtro una flexibilidad considerablemente mayor en comparación con los diseños convencionales que emplean un solo filtro configurable. Mientras que el filtro principal Frecuencia control continúa ajustando la frecuencia de corte (o central) de ambos filtros, el segundo parámetro en esta página, FltFreqSep, permite que las dos frecuencias de corte (o centrales) sean diferentes o estén “separadas”.
Las combinaciones en serie y en paralelo de dos filtros dan como resultado respuestas de frecuencia generales radicalmente diferentes. Con filtros en serie, el efecto combinado es sustractivoEl contenido armónico de la señal después del primer filtro ya se habrá reducido por su acción, y el segundo lo reducirá aún más. Por lo tanto, ambos filtros eliminarán frecuencias.
Por el contrario, el efecto combinado de filtros paralelos puede considerarse como aditivo, porque se aplica la misma señal a ambos filtros, por lo que las frecuencias eliminadas por un filtro pueden ser pasadas por el otro, dependiendo de su tipo relativo y frecuencias de corte (o central).
En general, la combinación de filtros en paralelo suele producir una forma de respuesta con un pico o un valle entre las frecuencias de ambos filtros, pero se puede crear una amplia gama de formas combinando dos filtros de diferentes tipos. El valor del parámetro "separación" FltFreqSep (ver más abajo) también tiene un efecto importante en la respuesta de frecuencia resultante.
Dos filtros configurados en serie o en paralelo, seleccionando una de las opciones de filtro dual, pueden tener frecuencias diferentes. La diferencia (o separación) entre las dos frecuencias de filtro se establece mediante el FltFreqSep parámetro. Cuando la separación es cero, los dos filtros tienen la misma frecuencia.
Valores positivos de FltFreqSep Bajará la frecuencia del primer filtro mientras aumenta la del segundo, separando así las curvas de respuesta de las dos secciones del filtro. Con valores negativos, ocurre lo contrario: la frecuencia del primer filtro aumenta mientras que la del segundo disminuye, por lo que las frecuencias se cruzan.
El efecto audible de estas opciones dependerá en gran medida de los dos tipos de filtros seleccionados por FltShpMás. Los filtros “primero” y “segundo” a los que se refiere el párrafo anterior son los dos enumerados en el FltShpMás configuración, por ejemplo, con FltShpMás Si se configura en HP + BP, el “primer” filtro será de tipo paso alto y el segundo de tipo paso banda.
En todas las opciones de filtro dual, la respuesta de frecuencia resultante de la combinación tendrá dos puntos de inflexión si FltFreqSep se establece en un valor distinto de cero, lo que proporciona a los dos filtros frecuencias diferentes. Frecuencia siempre ajusta la combinación general de filtros independientemente de la separación, pero mantendrá el “desplazamiento” entre las dos frecuencias de corte (o centrales), como un valor de octava constante, a medida que varía.

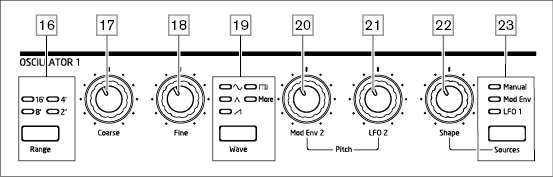

La sección del oscilador para cada uno de SummitLos dos sintetizadores constan de tres osciladores idénticos, cada uno con su propio conjunto de controles. Por lo tanto, las siguientes descripciones son válidas para cualquiera de los osciladores.
El Ola botón selecciona una de las cinco opciones de forma de onda: cuatro son las ondas fundamentales comunes,
Seno,
Triángulo,
(ascendente) Diente de sierra y
Cuadrado/Pulso. La quinta opción, más, permite la selección de un rango de 60 tablas de ondas adicionales, a las que se accede mediante el WaveMore parámetro en el Oscilador Menú. Los LED confirman la opción de forma de onda seleccionada. Observe que la pantalla cambia inmediatamente a la Oscilador menú, mostrando el WaveMore parámetro para el oscilador que se está ajustando, tan pronto como más está seleccionado. Los últimos 10 espacios en el WaveMore Las secciones son configurables por el usuario y se pueden cargar desde el software Novation Components.
Los tres controles Rango, Grueso y Bien Establezca la frecuencia fundamental (o tono) del oscilador. Rango Los botones seleccionan utilizando unidades tradicionales de "registros de órgano", donde 16' da la frecuencia más baja y 2' la más alta. Cada duplicación de la duración del registro reduce a la mitad la frecuencia y, por lo tanto, transpone el tono de una nota tocada en la misma posición del teclado una octava hacia abajo. Cuando Rango Si se ajusta a 8', el teclado estará en tono de concierto con el Do central en el centro. Los LED confirman la duración del registro seleccionada.
El Grueso y Bien Los controles giratorios ajustan el tono en un rango de 1 octava y 1 semitono respectivamente. La pantalla OLED muestra el valor del parámetro para Grueso en semitonos (12 semitonos = 1 octava) y Bien en centavos (100 centavos = 1 semitono).
Summit No se limita a los intervalos de notas tradicionales “occidentales”, ni a la escala temperada estándar. Puede reprogramar el teclado de casi cualquier manera utilizando tablas de afinación; estas se describen en detalle en Más formas de onda.
La frecuencia de cada oscilador puede variar modulándola con (o ambos) el LFO 2 o la envolvente Mod Env 2. Los dos Paso controles, Mod Env 2 Profundidad y Profundidad del LFO 2
controlar la profundidad – o intensidad – de las fuentes de modulación. (Hay muchas otras posibilidades de modulación de tono disponibles mediante el uso de la Matriz de Modulación – ver La matriz de modulación.)
Cada oscilador tiene un control de profundidad para la modulación mediante la envolvente de modulación 2. Agregar modulación de envolvente puede producir algunos efectos interesantes, con el tono del oscilador alterándose durante la duración de la nota mientras se toca. Mod Env 2 Un valor de parámetro de 30 desplaza el tono una octava para el nivel máximo de la envolvente de modulación (por ejemplo, si el sustain está al máximo). Los valores negativos invierten el sentido de la variación de tono; es decir, el tono bajará durante la fase de ataque de la envolvente si Mod Env 2 tiene un valor negativo.
Cada oscilador también cuenta con un control de profundidad para la modulación mediante LFO 2. La modulación LFO puede añadir un vibrato agradable cuando se utiliza una forma de onda triangular y la velocidad del LFO no se ajusta ni demasiado alta ni demasiado baja. Una forma de onda de diente de sierra o cuadrada producirá efectos más dramáticos e inusuales. El tono del oscilador puede variar hasta cinco octavas, pero el control de profundidad del LFO 2 está calibrado para ofrecer una resolución más precisa con valores de parámetros bajos (inferiores a ±12), ya que estos suelen ser más útiles para fines musicales.
Los valores negativos de LFO 2 Depth “invierten” la forma de onda moduladora del LFO; el efecto será más evidente con formas de onda LFO no sinusoidales, por ejemplo, con valores positivos de Depth, una forma de onda LFO de diente de sierra descendente hará que el tono del oscilador baje y luego suba bruscamente antes de volver a bajar, pero si Depth tiene un valor negativo, la variación del tono será la opuesta.
Summit Permite modificar la forma de la forma de onda seleccionada; esto alterará el contenido armónico y, por lo tanto, el timbre del sonido generado. El grado de modificación (o desviación de la forma de onda original) puede variarse tanto manualmente como mediante modulación. Las fuentes de modulación disponibles mediante los controles del panel son Mod Env 1 y LFO 1; cualquier otra fuente de modulación puede seleccionarse mediante la Matriz de Modulación (véase...). La matriz de modulación
El Fuente botón asigna el Forma Cantidad control
Para ajustar la cantidad de alteración de la forma de onda mediante una de las tres fuentes. Tenga en cuenta que las tres fuentes posibles: Manual, Mod Env 1 y LFO 1 se puede utilizar en cualquier combinación, cada una con un valor diferente de Forma:su efecto es aditivo.
Cuando se establece en Manual, Forma Permite modificar la forma de onda directamente; el rango del parámetro es de -63 a +63, donde 0 resulta en una forma de onda sin modificar. El efecto sónico de Forma Dependerá de la forma de onda en uso.
Cuando se selecciona la forma de onda sinusoidal, se genera un valor distinto de cero. Forma El parámetro hace que la onda sinusoidal se vuelva asimétrica, lo que resulta en la adición de armónicos superiores. La variación Forma Con formas de onda triangulares o de diente de sierra también se modifica la forma de onda y el contenido armónico.
Cuando se selecciona Cuadrado/Pulso como forma de onda, Forma Variará el ancho de pulso: un valor de 0 produce una onda cuadrada 1:1. El timbre del sonido de onda cuadrada "inquieto" se puede modificar variando el ancho de pulso, o ciclo de trabajo, de la forma de onda. Ajustes extremos en sentido horario y antihorario de Forma Produce pulsos muy estrechos, positivos o negativos, y el sonido se vuelve más fino y agudo a medida que se avanza el control. En sentido antihorario (valor del parámetro -64), la onda cuadrada asume un ciclo de trabajo del 0 % y, por lo tanto, está desactivada. Al variarse a este nivel, por ejemplo, añadiendo modulación LFO, se puede añadir un carácter rítmico a la forma de onda del oscilador.
Cuando Ola está configurado para más, Forma recorre la forma de onda de la tabla de ondas (seleccionada por el parámetro WaveMore en el Oscilador Menú) interpolando los cinco índices de la tabla de ondas seleccionada para producir una "transformación" de dos índices adyacentes: el efecto sonoro variará considerablemente según el parche activo y la tabla de ondas utilizada. Cada tabla de ondas es, en realidad, un banco de cinco formas de onda, entre las cuales se puede interpolar con el Forma control. Te recomendamos experimentar alterando Forma con diferentes formas de onda para escuchar el efecto. Véase también el WaveMore Opción de menú que se describe a continuación.
La forma de onda se puede modular aún más mediante Mod Env 1 o LFO 1 (o ambos), y la cantidad de modificación de la forma de onda debido a cada uno se puede ajustar individualmente mediante Forma, según la configuración de FuenteCon formas de onda de pulso, el efecto sonoro de la modulación LFO depende de la forma de onda LFO y la velocidad utilizadas, mientras que el uso de la modulación de envolvente puede producir algunos buenos efectos tonales, con el contenido armónico de la nota cambiando a lo largo de su duración.
Los siguientes parámetros adicionales del oscilador están disponibles en el Oscilador Menú. Cada uno de los tres osciladores tiene dos páginas de menú; los parámetros disponibles para cada oscilador son idénticos. También hay dos páginas adicionales (COMUNIDAD DE LA OSC páginas 1/8 y 2/8), con controles de parámetros comunes a los tres osciladores.

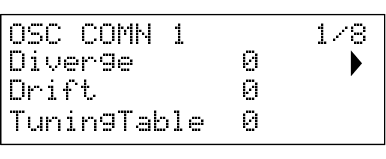

Los parámetros disponibles en las páginas del menú Común afectan a los tres osciladores.
La pantalla del menú predeterminada se muestra a continuación:
Cada voz es generada por tres osciladores dentro del FPGA, lo que da una Summit Un total de 48 osciladores. Diverge aplica pequeñas variaciones de tono de forma independiente a cada uno de estos 48 osciladores. El efecto de esta aplicación es que cada voz tendrá su propia afinación. Esto añade una interesante coloración a la calidad del sonido y puede utilizarse para realzar el sintetizador. El parámetro establece el grado de variación.
Summit Cuenta con un oscilador de baja frecuencia dedicado que permite aplicar una ligera desafinación sinuosa a los tres osciladores. Esto emula la deriva de los osciladores de los sintetizadores analógicos tradicionales controlados por voltaje: al aplicar una desafinación controlada, los osciladores se desafinan ligeramente entre sí, lo que añade un carácter más "completo" al sonido. A diferencia de Diverge, el efecto de deriva cambia con el tiempo.

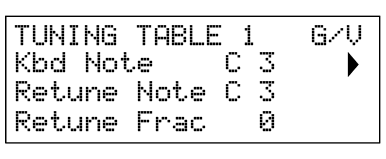

Summit Normalmente funciona con la afinación de un teclado de piano estándar. Los datos que relacionan las notas del teclado (u otro dispositivo transmisor MIDI conectado a... Summit) a los intervalos de tono del oscilador se denomina Tabla de afinación: el valor predeterminado es la Tabla 0, que no se puede editar. Tabla de afinación Este parámetro le permite seleccionar una de las 16 tablas de ajuste alternativas que puede enviar a Summit a través de Novation Components, o créelo usted mismo. Ver Tabla de afinación Para más detalles sobre cómo crear una Tabla de Afinación, consulta [enlace faltante]. Ten en cuenta que las 16 Tablas de Afinación son inicialmente copias de la Tabla de Afinación 0, por lo que su efecto no será evidente hasta que se cree una tabla diferente.

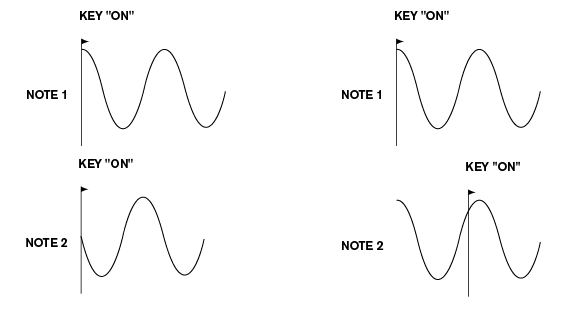

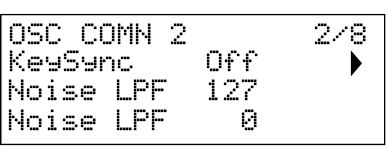

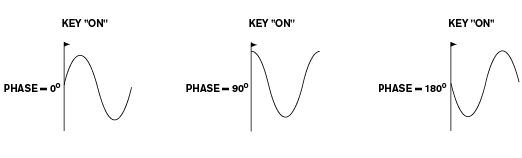

Con Sincronización de teclas activar, SummitLos tres osciladores funcionan de forma independiente y, aunque estén ajustados con precisión al mismo tono, pueden no estar en fase entre sí. Esto no suele ser un problema, pero si se utilizan los efectos de modulador de anillo o FM, la falta de fase puede impedir obtener el resultado deseado. Para solucionar esto, se puede activar KeySync, lo que garantiza que los osciladores comiencen a generar sus ondas al inicio de cada ciclo al pulsar una tecla.
Además de los tres osciladores, Summit También incluye un generador de ruido. El ruido es una señal que comprende un amplio rango de frecuencias y es un sonido de "silbido" familiar. Este filtro de ruido es de paso bajo: restringir el ancho de banda del ruido altera la característica del "silbido", y puede ajustar la frecuencia de corte del filtro para lograrlo. El valor predeterminado del parámetro de 127 establece el filtro "completamente abierto". Tenga en cuenta que el generador de ruido tiene su propia entrada al mezclador, y para escucharlo de forma aislada, será necesario aumentar el volumen de su entrada y disminuir el de las entradas del oscilador. (Ver La sección del mezclador)
Este filtro realiza la misma función que NoiseLPFSin embargo, se trata de un filtro de paso alto, por lo que, al aumentar el valor del parámetro, se transmiten las frecuencias más altas y se rechaza una mayor cantidad de frecuencias bajas de la señal de ruido. El valor predeterminado de cero establece el filtro como "completamente abierto". Esto implica que cada voz tendrá su propia característica de sintonización.

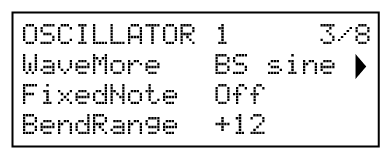

A continuación se muestran los menús predeterminados para el Oscilador 1:
-
Rango de ajuste: Ver lista en Lista de tablas de ondas para obtener una lista de tablas de ondas
Summit Incluye un conjunto de tablas de ondas para generar una paleta de sonidos más amplia que la que ofrecen las formas de onda sinusoidal, triangular, de diente de sierra y de pulso. Cada tabla de ondas es un banco de cinco formas de onda personalizadas que se pueden interpolar con... Forma control .
El WaveMore El parámetro selecciona la tabla de ondas del oscilador cuando Ola está configurado para másEl nombre de la tabla de ondas aparece en la Fila 2 de la pantalla y da una pista sobre la naturaleza del sonido. Como ocurre con muchos otros aspectos de SummitObtendrá una comprensión de las tablas de ondas mediante la experimentación y el ajuste de las Forma Control. En muchos casos, esto alterará drásticamente la naturaleza sonora de la forma de onda seleccionada. Las últimas 10 ranuras del menú "Más formas de onda" contienen formas de onda que puedes generar en el software "Componentes". Puedes diseñar, almacenar y gestionar las formas de onda que crees.
Algunos sonidos no necesitan depender de la altura cromática. Ejemplos de ello serían los sonidos de percusión (por ejemplo, los bombos) y los efectos de sonido, como una pistola láser. Es posible asignar una nota fija a un parche, de modo que al tocar cualquier tecla se genere el mismo sonido. La altura en la que se basa el sonido puede ser cualquier semitono en un rango de más de ocho octavas. Con el conjunto de parámetros Apagado, el teclado se comporta con normalidad. Si se le asigna cualquier otro valor, cada tecla reproduce el sonido con el tono correspondiente a dicho valor.
La rueda de tono del teclado puede variar el tono de cada uno de los osciladores hasta dos octavas, hacia arriba o hacia abajo: Rango de curvatura Puede tener un valor diferente para cada oscilador. Las unidades son semitonos, con un valor predeterminado de +12. Al mover la rueda de tono hacia arriba, el tono de las notas aumenta una octava, y al moverla hacia abajo, lo baja una octava. Si se establece un valor negativo, se invierte el funcionamiento de la rueda de tono. Muchos parches de fábrica tienen este parámetro configurado en +12, lo que proporciona un rango de la rueda de tono de ±1 octava, o en +2 para un rango de 1 tono.

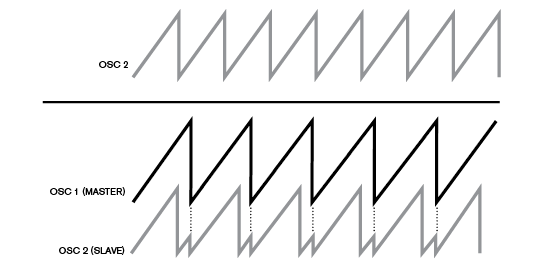

La sincronización de osciladores es una técnica que utiliza un oscilador (el maestro) para añadir armónicos a otro (el esclavo). Summit Proporciona sincronización de osciladores mediante el uso de un oscilador virtual para cada uno de los tres osciladores principales. Los osciladores virtuales no se escuchan, pero la frecuencia de cada uno se utiliza para reactivar la del oscilador principal.

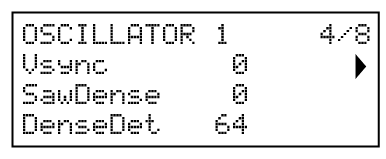

El Sincronización vertical Este parámetro controla el desfase de frecuencia del oscilador virtual con respecto al oscilador principal (audible). El sonido resultante varía al modificar el valor del parámetro, ya que la frecuencia del oscilador virtual aumenta proporcionalmente a la del oscilador principal a medida que aumenta dicho valor.
Cuando el Sincronización vertical Si el valor es un múltiplo de 16, la frecuencia del oscilador virtual es un armónico musical de la frecuencia del oscilador principal. El efecto consiste en una transposición del oscilador que se desplaza hacia arriba en la serie armónica, y los valores entre múltiplos de 16 producen efectos más discordantes.
Sugerencia
La sincronización vertical (Vsync) se puede controlar para cualquiera o todos los osciladores mediante la matriz de modulación. Véase La matriz de modulación para obtener detalles sobre cómo usar la Matriz.
La función Densidad de diente de sierra solo afecta a las formas de onda de diente de sierra. Añade copias de la forma de onda del oscilador a sí misma. Para ello, se utilizan dos osciladores virtuales adicionales, lo que produce un sonido más denso en valores bajos y medios. Sin embargo, si se desafinan ligeramente los osciladores virtuales (véase Desafinación de densidad más abajo), se puede obtener un efecto más interesante.
La desafinación de densidad debe usarse junto con la densidad de diente de sierra. Desafía los osciladores de densidad virtuales, y notará no solo un sonido más denso, sino también un pulsamiento.
Sugerencia
Puedes usar los parámetros Densidad de diente de sierra y Desafinación de densidad para “engrosar” el sonido y simular el efecto de voces adicionales. Puedes usar los parámetros Unísono y Desafinación de unísono en el Voz Menú para crear un efecto similar, pero usando Density y Density Detune tienen la ventaja de no necesitar usar voces adicionales.
La página Ondas de usuario le permite guardar tablas de ondas desde Components cuando estás usando el modo de edición en vivo. Cuando estás editando en vivo una tabla de ondas en Components puedes usar el SummitControl de valor de para seleccionar una ranura Wave en su Summit y pulse el botón Guardar para guardar la tabla de ondas desde Live Edit en una ranura de tabla de ondas de usuario.

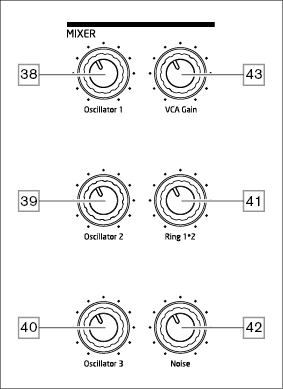

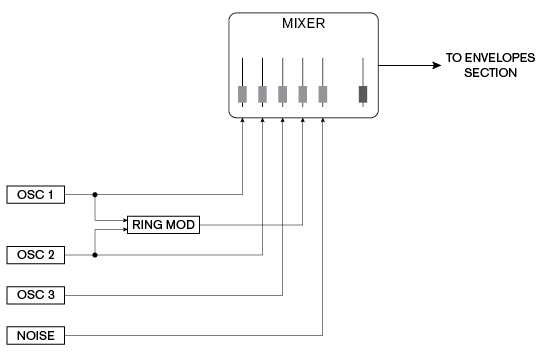

Las salidas de las distintas fuentes de sonido se pueden mezclar entre sí en cualquier proporción para producir el sonido de sintetizador general, utilizando lo que es esencialmente un mezclador mono 5 en 1 estándar.
Los tres osciladores, la fuente de ruido y la salida del modulador de anillo tienen controles de nivel, Oscilador 1 , Oscilador 2
, Oscilador 3
, Ruido
y Anillo 1*2
respectivamente. También hay un control de nivel "maestro", Ganancia de VCA
, que establece el nivel de salida del mezclador. Dado que la sección del mezclador precede a la sección de Envolventes, este control escala la envolvente de amplitud DAHDSR.
Sugerencia
Summit Es capaz de producir niveles en la sección del mezclador que pueden saturarse si todas las fuentes se suben al máximo. Puede ser necesario equilibrar los niveles, ya sea bajando el volumen de las fuentes o reduciendo el... Ganancia de VCA control para garantizar que no se produzcan cortes audibles.
La suma de los sonidos del mezclador, más cualquier entrada de audio externa, se envía a la sección de filtro analógico. El filtro se utiliza para modificar el contenido armónico de este sonido combinado. En el modo Single, el filtro afecta a todas las voces; en el modo Multi, se pueden aplicar diferentes características de filtrado a cada una de las dos partes. SummitLos filtros de son de diseño analógico y disponen de un amplio conjunto de opciones de configuración, modulación y control.

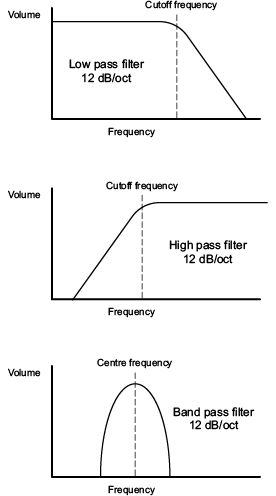

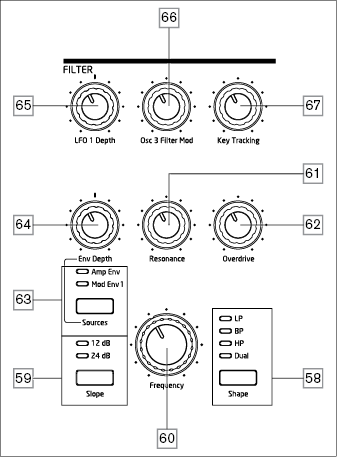

El Forma El botón selecciona uno de los tres tipos de filtro: paso bajo (LP), paso de banda (Presión arterial) o paso alto (HP). Una cuarta opción, Dual, da acceso a una amplia gama de opciones de configuración de filtros adicionales a través del menú Voz.
La sección de filtro de cada uno de SummitLos dos sintetizadores internos están diseñados alrededor de filtros analógicos con una pendiente de 12 dB/octava: cada voz reproducida incluye dos de estos filtros.

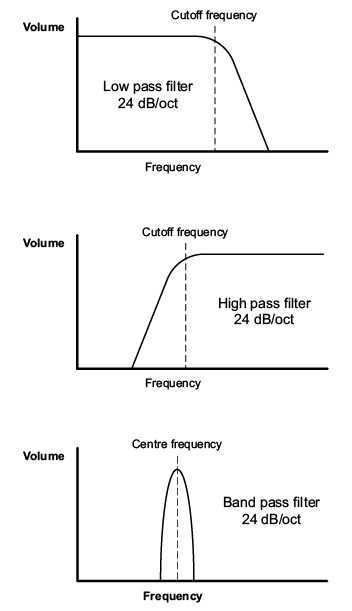

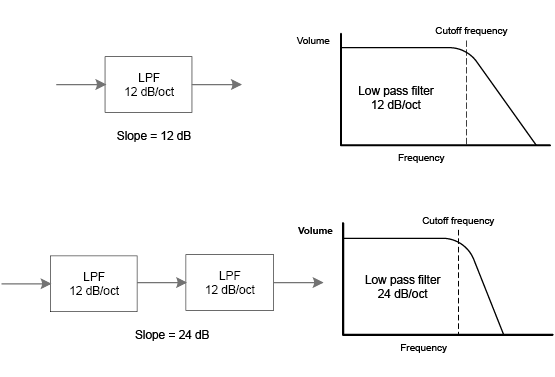

El Pendiente El botón establece el grado de rechazo aplicado a las frecuencias fuera de banda; en el 12 dB configuración, solo se coloca un filtro en el circuito, pero cuando se configura en 24 dBSe conectan dos secciones de filtro en cascada (en serie), lo que resulta en una pendiente más pronunciada. Una frecuencia fuera de banda se atenuará con mayor intensidad con la 24 dB configuración.
El Pendiente Los ajustes solo tienen relevancia cuando se selecciona un filtro de paso bajo, paso de banda o paso alto. Forma botón. Los diagramas a continuación ilustran el efecto de Pendiente con Forma empezar a LP (el mismo principio se aplica a Presión arterial y HP):
Si Forma está configurado para Dual, página 4 de la Voz El menú se muestra en la pantalla OLED y Pendiente está configurado para 12 dB (Nota: los LED de pendiente aún pueden indicar 24 dB Si esta fue la última configuración con una sola configuración de filtro seleccionada, esta página de menú permite combinar las dos secciones de filtro de varias maneras; específicamente, permitiendo combinaciones de dos tipos de filtro diferentes.
Nota
Hay muchas configuraciones de filtros adicionales disponibles a través de Voz Menú. Ver Opciones de filtro dual y Separación de frecuencia del filtro en Opciones de filtro dual
El gran rotatorio Frecuencia control Establece la frecuencia de corte del filtro cuando Forma está configurado para HP o LP. Con Presión arterial seleccionado, Frecuencia Establece la frecuencia central de la banda de paso del filtro.
Al barrer la frecuencia del filtro manualmente se impondrá una característica “de difícil a suave” en casi cualquier sonido.
Frecuencia es más complejo cuando Forma está configurado para Dual y selecciona una de las combinaciones de filtros duales. Consulta la sección sobre Voz Haga clic en el menú para obtener más detalles.
El Resonancia El control agrega ganancia a la señal en una banda estrecha de frecuencias alrededor de la frecuencia establecida por el Frecuencia control. Puede acentuar considerablemente el efecto de filtro barrido. Aumentar el parámetro de resonancia es bueno para mejorar la modulación de la frecuencia de corte, creando un sonido afilado. Aumentar Resonancia también acentúa la acción de la Frecuencia control, lo que le da un efecto más pronunciado.
Configuración Resonancia Un valor alto puede aumentar considerablemente el nivel de la señal de salida (el volumen del sintetizador) y, en algunos casos, puede provocar recortes no deseados. Esto se puede compensar ajustando Ganancia VCA.
El parámetro Frecuencia del filtro puede modularse, mediante los controles físicos, con la salida del LFO 1, la Envolvente de Amplitud, la Envolvente de Modulación 1, el Oscilador 3 o cualquier combinación de estos.
La modulación por LFO 1 está controlada por el Profundidad del LFO 1 control, y por el Profundidad ambiental control para cualquiera de los dos sobres. El Profundidad ambiental El control se asigna a la envolvente de amplitud mediante la selección Amp Env con el Fuente botón, y a Modulation Envelope 2 mediante la configuración Fuente a Mod Env. Ambas fuentes de modificación pueden usarse simultáneamente, con el Profundidad ambiental Control que ajusta únicamente la envolvente seleccionada actualmente.
Al igual que con muchas otras rutas de control entre secciones de sintetizador, se pueden explorar muchas más opciones para modular el filtro utilizando la Matriz de modulación (ver La matriz de modulación).
Tenga en cuenta que solo un LFO (LFO 1) está disponible para la modulación del filtro mediante los controles del panel. (Los LFO 2 a 4 pueden configurarse para modular el filtro mediante la matriz de modulación). La frecuencia del filtro puede variar hasta en ocho octavas.
Valores negativos de Profundidad del LFO 1 Invierte la forma de onda moduladora del LFO; el efecto será más evidente con formas de onda LFO no sinusoidales y bajas frecuencias de LFO. Con valores positivos de Profundidad, una forma de onda LFO de diente de sierra descendente provocará que la frecuencia del filtro baje y luego suba bruscamente antes de volver a bajar, pero si Profundidad tiene un valor negativo, la variación de la frecuencia del filtro será la opuesta.
Modular la frecuencia del filtro con un LFO puede producir efectos inusuales tipo "wah-wah". Ajustar el LFO 1 a una velocidad lenta puede añadir un endurecimiento gradual y un posterior suavizado al sonido.
Cuando la acción del filtro se activa mediante una envolvente, dicha acción cambia a lo largo de la nota. Ajustando cuidadosamente los controles de la envolvente, se pueden obtener sonidos muy agradables; por ejemplo, el contenido espectral del sonido puede variar considerablemente durante la fase de ataque de la nota en comparación con su fase de desvanecimiento. Profundidad ambiental Permite controlar la “profundidad” y la “dirección” de la modulación; cuanto mayor sea el valor, mayor será el rango de frecuencias que abarcará el filtro. Los valores positivos y negativos hacen que el filtro barra en direcciones opuestas, pero el resultado audible se verá modificado según el tipo de filtro utilizado.
Summit También permite la modulación directa de la frecuencia del filtro usando el oscilador 3: esto se controla mediante el Mod de filtro Osc 3 control. La intensidad del efecto resultante depende de la configuración del control, pero también casi todos los parámetros del Osc 3 (rango, tono, forma de onda, ancho de pulso, además de cualquier modulación aplicada al oscilador) pueden tener un efecto profundo en el comportamiento del filtro.
El tono de la nota tocada puede modificar la frecuencia de corte del filtro. Esta relación se controla mediante la configuración del Seguimiento de claves Control. Con el valor máximo (127), la frecuencia de corte del filtro varía en pasos de semitono con las notas que se tocan en el teclado; es decir, el filtro sigue los cambios de tono en una proporción 1:1. Esto significa que al tocar dos notas separadas por una octava, la frecuencia de corte del filtro también cambiará en una octava. Con el ajuste mínimo (valor 0), la frecuencia del filtro permanece constante, independientemente de las notas que se toquen en el teclado.
La sección de filtro incluye un generador de distorsión (o impulso) dedicado; Sobremarcha control Ajusta el grado de tratamiento de distorsión aplicado a la señal. La distorsión se añade antes del filtro.
Nota

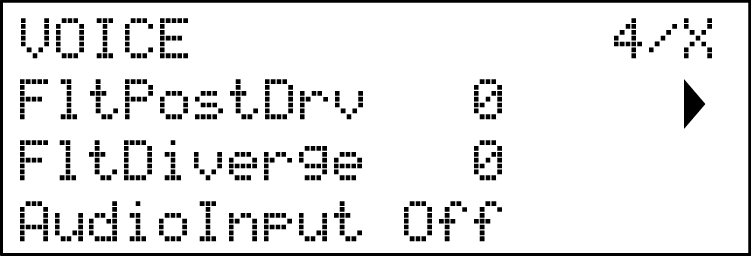

Dos parámetros más relacionados con el filtro: Unidad de filtro posterior y Divergencia del filtro - también están disponibles para su ajuste en el menú Voz. Ver Divergencia de filtro.
Cada uno de SummitSus dos sintetizadores internos generan tres envolventes cada vez que se presiona una tecla, lo que permite modificar el sonido del sintetizador de muchas maneras.
Los controles de envolvente se basan en el concepto ADSR familiar, aunque Summit agrega dos fases de envolvente adicionales, Retardo y Retención, que se ajustan en el Env Menú. En esta Guía del Usuario nos referimos a la secuencia DAHDSR.

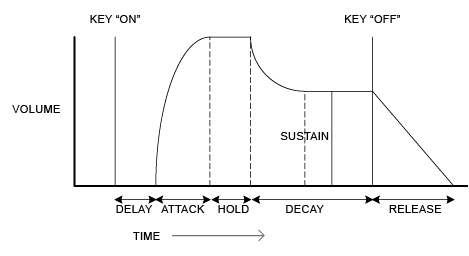

La envolvente DAHDSR se puede visualizar más fácilmente considerando la amplitud (volumen) de una nota a lo largo del tiempo. La envolvente que describe la “vida útil” de una nota se puede dividir en seis fases distintas:
-
Demora – El tiempo transcurrido desde que se pulsa la tecla hasta que comienza la fase de ataque de la envolvente. La nota no es audible durante esta fase. Para la mayoría de los estilos de interpretación habituales, el retardo se ajustará a cero, pero es un parámetro útil al configurar efectos de sonido especiales.
-
Ataque – El tiempo que tarda la nota en aumentar desde cero (es decir, desde el final de la fase de retardo) hasta su nivel máximo. Un tiempo de ataque prolongado produce un efecto de "desvanecimiento".
-
Sostener – el tiempo durante el cual la nota permanece en el nivel alcanzado en la fase de ataque.
-
Decadencia – el tiempo que tarda la nota en bajar de nivel desde el valor máximo alcanzado al final de la fase de Ataque (y mantenido durante toda la fase de Sostención) hasta un nuevo nivel, definido por el parámetro de Sostenido.
-
Sostener Este es un valor de amplitud que representa el volumen de la nota tras las fases de ataque, sostenimiento y decaimiento inicial (es decir, mientras se mantiene pulsada la tecla). Un valor bajo de sostenido puede generar un efecto percusivo breve (siempre que los tiempos de ataque, sostenimiento y decaimiento sean cortos).
-
Liberar – Este es el tiempo que tarda el volumen de la nota en volver a cero después de soltar la tecla. Un valor alto de Release hará que el sonido siga siendo audible (aunque con un volumen decreciente) después de soltar la tecla.
Aunque lo anterior analiza DAHDSR en términos de volumen, tenga en cuenta que cada uno de SummitLas dos partes de tienen las instalaciones de tres generadores de envolvente separados, denominados envolvente de amplitud, Mod Envelope 1 y Mod Envelope 2Las tres envolventes se generan cada vez que se pulsa una tecla, aunque cada una puede tener un conjunto de parámetros completamente diferente.
-
Amp Env controla la amplitud de la señal del sintetizador y siempre se enruta al VCA en la etapa de salida (ver Summit: diagrama de bloques simplificado). Summit También permite que Amp Env module directamente la frecuencia de la sección de filtro mediante los controles del panel.
-
Mod Env 1 y 2 – las dos envolventes de modulación – se enrutan a varias otras secciones de Summitdonde se puede utilizar para alterar otros parámetros del sintetizador durante la duración de la nota. Estos son:
-
Mod Env 1 puede modular la forma de onda de los tres osciladores, en un grado establecido por el Forma controles cuando el asociado Fuente El botón está configurado en Mod Env 1.
-
Mod Env 1 también puede modular la frecuencia del filtro, en un grado establecido por el Profundidad ambiental el control cuando el Fuente El botón está configurado en Mod Env 1.
-
Mod Env 2 puede modular el tono de los tres osciladores, en un grado establecido por el Mod Env 2 Controles de profundidad.
-
Las rutas anteriores son solo aquellas disponibles directamente usando SummitControles del panel superior: hay más opciones de enrutamiento disponibles en la Matriz de modulación (ver La matriz de modulación).

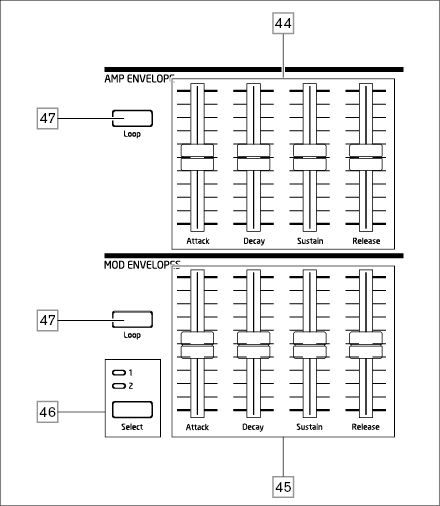

SummitLa sección Envelope tiene dos conjuntos de cuatro controles deslizantes, un conjunto para Amp Env, el otro para cualquiera Mod Env 1 o Mod Env 2, según lo seleccionado por el Seleccionar botón. Los deslizadores están dedicados a cuatro de los parámetros DAHDSR (ataque, decaimiento, sostenimiento y liberación); las descripciones a continuación describen el efecto de los envolvente de amplitud Los controles, ya que las variaciones de amplitud se visualizan más fácilmente, aunque el efecto de la correspondiente Mod envoltorio Los controles son idénticos. Las dos fases restantes de la envolvente, Retardo y Retención, se ajustan en el Menú de Envolventes.
-
Ataque - Ajusta el tiempo de ataque de la nota. Con el deslizador en su posición más baja, la nota alcanza su nivel máximo inmediatamente al presionar la tecla; con el deslizador en su posición más alta, la nota tarda más de 18 segundos en alcanzar su nivel máximo.
-
Decadencia - Establece el tiempo que tarda la nota en decaer desde el nivel alcanzado en la fase de Ataque y mantenido durante la fase de Sostención, hasta el definido por el parámetro de Sostenido. El tiempo máximo de decaimiento es de aproximadamente 22 segundos.
-
Sostener - Ajusta el volumen de la nota después de la fase de decaimiento. Un valor de Sustain bajo con una fase de Decaimiento alta enfatizará el inicio de la nota; con el deslizador completamente hacia abajo, la nota es inaudible una vez transcurrido el tiempo de decaimiento.
-
Liberar Muchos sonidos adquieren parte de su carácter gracias a las notas que permanecen audibles después de soltar la tecla; este efecto de "retención" o "desvanecimiento", en el que la nota se desvanece suavemente de forma natural (como ocurre con muchos instrumentos reales), puede resultar muy efectivo. Summit Tiene un tiempo de liberación máximo de más de 24 segundos, ¡pero probablemente tiempos más cortos sean más útiles! La relación entre el valor del parámetro y el tiempo de liberación no es lineal: esto significa que se puede lograr un control mucho más preciso con tiempos de liberación más cortos.
Sugerencia
Con un ajuste de Sustain alto y Ataque, Decaimiento y Liberación en cero, la envolvente funcionará como un control de encendido/apagado al presionar y soltar la tecla: la nota comienza inmediatamente al presionarla y se detiene inmediatamente al soltarla. Esto recuerda al control de teclas de los órganos tradicionales.
Los siguientes parámetros de envolvente están disponibles en el Env menú. Cada sobre tiene dos páginas de menú; los parámetros disponibles para cada sobre son idénticos, excepto que el valor predeterminado de la MonoTrig El parámetro para Mod Envelopes es Re-Trig.

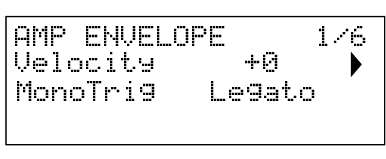

A continuación se muestran las opciones de menú predeterminadas para Amp Envelope:
Velocidad No modifica la forma de la envolvente DAHDSR, pero añade sensibilidad táctil al sonido. En el caso de la envolvente de amplitud, un valor positivo indica que cuanto más fuerte se pulsen las teclas, mayor será el volumen. Si se establece en cero, el volumen es el mismo independientemente de cómo se pulsen las teclas. La relación entre la velocidad de pulsación de una nota y el volumen viene determinada por este valor. Cabe destacar que los valores negativos tienen el efecto contrario.
Sugerencia
Para un estilo de interpretación más "natural", prueba a ajustar la Velocidad de Amplitud a aproximadamente +40.
El efecto sonoro del parámetro de Velocidad correspondiente para las dos Envolventes de Modulación dependerá del uso que se les dé: por ejemplo, si se utilizan para modular la Frecuencia del Filtro (una aplicación común), un parámetro de Velocidad positivo dará como resultado un mayor grado de acción del filtro cuando se pulsen las teclas con más fuerza.
Cuando este parámetro se establece en Re-Tirrig, cada nota tocada activará su envolvente DAHDSR completa, incluso si se mantienen presionadas otras teclas. Ligado En este modo, solo la primera tecla que se presione producirá una nota con la envolvente completa; todas las notas subsiguientes omitirán las fases de ataque y decaimiento, y sonarán únicamente desde el inicio de la fase de sostenido. «Legato» significa literalmente «suavemente», y este modo facilita este estilo de interpretación.
Es importante tener en cuenta que para que el modo Legato sea operativo, Mononucleosis infecciosa o MonoLG Los modos deben seleccionarse en el VOZ área de control del panel: no funcionará con voces polifónicas o Mono2 modo. Ver Voces.
Sugerencia
El término musical Legato significa "suavemente". Un estilo de teclado Legato es aquel en el que al menos dos notas se superponen. Esto significa que, al tocar la melodía, se mantiene sonando la nota anterior (o una anterior) mientras se toca otra. Una vez que suena esa nota, se deja sonar la nota anterior.
Summit agrega dos fases adicionales a la envolvente ADSR tradicional: la primera de ellas es Demora. Cuando Demora Tiene un valor predeterminado de 0, los sobres comienzan su fase de ataque tan pronto como se presiona una tecla. Demora Introduce un retardo variable entre la pulsación de la tecla y el inicio del resto de la envolvente AHDSR. Con su valor máximo de 127, la envolvente no comienza hasta 10 segundos después de pulsar la tecla. Es probable que resulten más interesantes retardos mucho menores, y la relación entre el valor del parámetro y el tiempo de retardo se ha configurado deliberadamente de forma exponencial para permitirlo: un valor de aproximadamente 85 introduce un retardo de un segundo.
El parámetro Hold es una fase adicional de la envolvente: muchos sintetizadores solo ofrecen control de una envolvente ADSR, pero Summit permite un mayor control de la “vida útil” del billete. Una vez que el billete ha completado la fase de Ataque, el sobre permanecerá en su nivel máximo durante un tiempo determinado por Tiempo de espera. En términos de la envolvente de amplitud, si Tiempo de espera Si no se establece en cero, la nota permanecerá en su volumen máximo durante un tiempo finito antes de reducir su volumen durante el tiempo establecido por Decadencia. Si Tiempo de espera Si se establece en cero, la fase de decaimiento comienza inmediatamente cuando se alcanza el nivel máximo al final de la fase de ataque. El valor máximo de 127 corresponde a un tiempo de retención de 500 ms.
Repeticiones permite configurar “envolventes en bucle”: cuando se toca una nota, las fases de Ataque, Sostención y Decaimiento de la envolvente pueden repetirse cualquier número de veces hasta 126 antes de que comiencen las fases de sostenimiento y liberación de la envolvente. Esta función de bucle se habilita (y deshabilita) con el Bucle botón . Con Bucles desactivado, la envolvente DAHDSR se sigue como de costumbre. Cuando Bucle está encendido, el valor de Repeticiones Establece el número de veces que se implementan las fases de Ataque, Sostención y Decaimiento. Cuando se establece en el valor predeterminado de Activado, las fases de Ataque, Sostención y Decaimiento se repiten continuamente hasta que se suelta la nota, momento en el que comienza la fase de liberación.

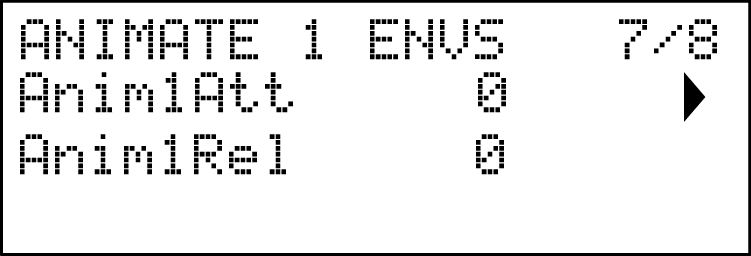

Cada botón de animación tiene sus propias etapas de ataque y liberación. Al presionar un botón de animación, se activa la etapa de ataque y al soltarlo, la etapa de liberación.
Los ajustes de Animate Envelope son exponenciales con valores de 70 ms a 32, 600 ms a 64, 3,5 segundos a 96 y 15 segundos a 127.
Summit Tiene cuatro osciladores de baja frecuencia (LFO), denominados LFO 1 a LFO 4. Los LFO 1 y LFO 2 son por voz; es decir, su efecto modulador se aplica independientemente a cada una de las voces. Sus parámetros principales son ajustables inmediatamente por el usuario mediante los controles del panel; existen numerosos parámetros adicionales en el... LFO menú.
Los LFO 3 y 4 son "globales", ya que su efecto modulador se aplica a las ocho voces tras su mezcla. Esto resulta especialmente útil, ya que estos LFO permiten modular los parámetros de efectos mediante la Matriz de Modulación de Efectos. Los controles de forma de onda y velocidad para los LFO 3 y 4 se encuentran en el panel; también hay más parámetros disponibles en el menú LFO.
Los cuatro LFO también están disponibles para enrutamiento a otras partes de Summit a través de la Matriz de Modulación.
LFO 1 y LFO 2 son idénticos en términos de características, pero sus salidas pueden enrutarse directamente mediante los controles del panel a diferentes partes del sintetizador y, por lo tanto, se usan de manera diferente, como se describe a continuación:
LFO 1:
LFO 2:
Además, se puede parchear cada LFO en la Matriz de modulación para modular muchos otros parámetros del sintetizador.

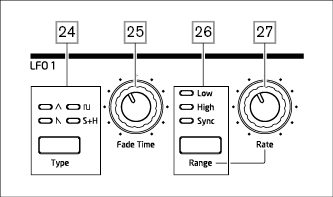

El Tipo botón selecciona una de las cuatro formas de onda –
Triángulo,
Diente de sierra,
Cuadrado o Muestreo y retención. Los LED sobre el botón confirman la forma de onda seleccionada.
La velocidad (o tasa, o frecuencia) de cada LFO está establecida por el Rango botón y el rotatorio Tasa control
. El Rango El botón tiene tres configuraciones: Bajo, Alto y Sincronizar. Seleccionando Sincronizar Reasigna la función de la Tasa Control, que permite sincronizar la velocidad del LFO con un reloj MIDI interno o externo, según un valor de sincronización seleccionado por el control. Cuando Sincronizar Si se selecciona, el OLED muestra el LFO. Sincronización de velocidad parámetro cuando el Tasa Se mueve el control: esto le permite elegir la división de tempo necesaria. Consulte la tabla de velocidad de sincronización del LFO en Frecuencia de sincronización del LFO
Los efectos LFO suelen ser más efectivos cuando se introducen gradualmente, en lugar de simplemente "activarse"; Tiempo de desvanecimiento Este parámetro determina cuánto tiempo tarda la salida del LFO en aumentar cuando se toca una nota.
El control giratorio se utiliza para ajustar este tiempo.
Véase también Modo de desvanecimiento (Modo de desvanecimiento), donde también puedes hacer que el LFO se desvanezca después del tiempo de desvanecimiento, o usar una configuración de puerta, comenzar o terminar abruptamente después del tiempo de desvanecimiento.

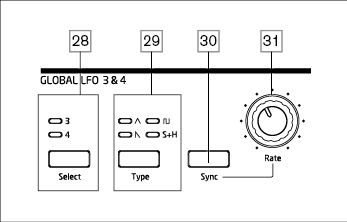

El LFO 3 y el LFO 4 comparten un conjunto de controles de panel que pueden asignarse a cualquiera de ellos, y cada uno tiene su propia página en el menú LFO con parámetros adicionales. Las salidas del LFO no se pueden enrutar mediante controles directos del panel, como sí lo hacen el LFO 1 y el LFO 2, pero sí se pueden enrutar a cualquiera de los destinos de la Matriz de Modulación.
El Seleccionar botón asigna los demás controles al LFO GLOBAL 3 y 4 sección del panel a LFO 3 o LFO 4 respectivamente.
El Tipo botón selecciona una de las cuatro formas de onda -
Triángulo,
Diente de sierra,
Cuadrado o Muestreo y retención. Los LED sobre el botón confirman la forma de onda seleccionada. También se puede seleccionar la forma de onda desde el menú LFO.
La velocidad (o tasa, o frecuencia) del LFO seleccionado (LFO 3 o LFO 4) se establece mediante el Tasa control Seleccionando Sincronizar
Reasigna la función de la Tasa Control, que permite sincronizar la velocidad del LFO con un reloj MIDI interno o externo, según un valor de sincronización seleccionado por el control. Cuando Sincronizar Si se selecciona, el OLED muestra el LFO. Sincronización de velocidad parámetro cuando el Tasa Se mueve el control: esto le permite elegir la división de tempo necesaria. Consulte la tabla de velocidad de sincronización del LFO en Frecuencia de sincronización del LFOLa velocidad LFO 3/4 también se puede configurar desde el menú LFO.
LFO1 y LFO 2 son 'por voz'. Esta es una característica muy potente de Summit (y otros sintetizadores Novation). Por ejemplo, cuando se asigna un LFO para crear vibrato y se toca un acorde, cada nota del acorde variará al mismo ritmo, pero no necesariamente en la misma fase. En el menú LFO hay varias configuraciones que controlan cómo responden y se sincronizan los LFO.
Tanto el LFO 1 como el LFO 2 tienen tres páginas de menú; los parámetros disponibles para el LFO 1 y el LFO 2 son idénticos.
Dado que los LFO 3 y 4 están diseñados para crear efectos de modulación adicionales en lugar de generar tonos fundamentales, son globales en lugar de individuales, lo que significa que también pueden usarse para modular parámetros de efectos mediante la Matriz de Modulación de Efectos. Cada uno tiene su propia página de menú; los parámetros disponibles para los LFO 3 y 4 son idénticos.

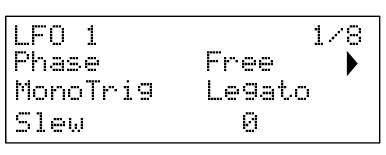

Los menús predeterminados que se muestran para LFO 1 y 2 se muestran a continuación:
Cada LFO funciona continuamente 'en segundo plano'. Si el Fase Si está configurado en Libre (el valor predeterminado), no hay forma de predecir dónde estará la forma de onda cuando se presione una tecla. Las pulsaciones consecutivas de una tecla inevitablemente producirán resultados variables. Con todos los demás valores de FaseEl LFO se reiniciará en el mismo punto de la forma de onda cada vez que se presione una tecla; el punto exacto viene determinado por el valor del parámetro. Una forma de onda completa tiene 360°, y los incrementos del control son de 3°. Por lo tanto, un ajuste a la mitad (180°) hará que la forma de onda moduladora comience a la mitad de su ciclo.
MonoTrig Solo se aplica a los modos de voz monofónicos. Proporciona LFO. Fase Si no está configurado en Libre, los LFO se vuelven a disparar cada vez que se presiona una nueva nota. Pero si está tocando en estilo legato (literalmente "suavemente", tocando teclas adicionales mientras se mantiene presionada una tecla), los LFO solo se volverán a disparar si MonoTrig Está configurado en Re-Trig. Si está configurado en Legato, solo oirá el efecto de re-trigger en la primera nota.
Montón tiene el efecto de modificar la forma de la onda LFO. Los bordes afilados se vuelven menos afilados a medida que aumenta Slew. El efecto de esto en la modulación de tono se puede escuchar seleccionando Square como la forma de onda LFO y configurando la velocidad bastante baja, de modo que cuando se presiona una tecla la salida alterna entre dos tonos. Aumentar el valor de Montón Esto provocará que la transición entre los dos tonos se convierta en un deslizamiento suave en lugar de un cambio brusco. Esto se debe a que los bordes verticales de la forma de onda cuadrada del LFO se desplazan.
Nota
Montón tiene un efecto en todas las formas de onda LFO, pero el efecto sonoro difiere según la velocidad y el tipo de forma de onda. Como Montón Si se incrementa, aumenta el tiempo necesario para alcanzar la amplitud máxima, y en última instancia puede resultar en que nunca se alcance, aunque el ajuste en el que se alcanza este punto variará con la forma de onda.

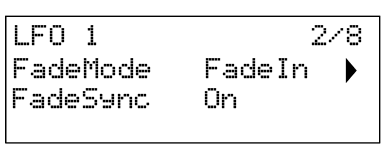

La función de las cuatro posibles configuraciones de Modo de desvanecimiento son los siguientes:
-
Fundido de entrada – la modulación del LFO se incrementa gradualmente durante el período de tiempo establecido por el Tiempo de desvanecimiento control.
-
Desvanecimiento – la modulación del LFO disminuye gradualmente durante el período de tiempo establecido por el Tiempo de desvanecimiento control, dejando la nota sin modular.
-
Puerta de entrada – el inicio de la modulación del LFO se retrasa por el período de tiempo establecido por el Tiempo de desvanecimiento parámetro, y luego comienza inmediatamente al nivel máximo.
-
Salida de la puerta – el parámetro controlado es modulado completamente por el LFO durante el período de tiempo establecido por el Tiempo de desvanecimiento parámetro. En este momento, la modulación se detiene abruptamente.
Cualquiera que sea el Modo de Desvanecimiento seleccionado, siempre estará activo; si no desea escuchar su efecto, desactive el Tiempo de desvanecimiento control hasta cero.
El escenario de Sincronización de fundido Solo se aplica a modos de voz monofónicos. Sincronización de fundido determina si el retardo de tiempo establecido por Tiempo de desvanecimiento se reinicia cada vez que se presiona una tecla. Con Sincronización de fundido Si se activa (opción predeterminada), el tiempo de desvanecimiento del LFO se reinicia; si se desactiva, se activa solo con la primera nota. Esto solo será relevante al tocar en estilo legato.

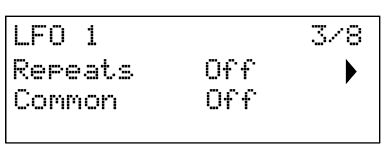

Repeticiones establece cuántos ciclos de forma de onda LFO se generarán cada vez que se active el LFO. Por lo tanto, si se establece en 1, solo escuchará el efecto de cualquier modulación LFO durante un solo ciclo y, por lo tanto, durante una corta duración (dependiendo de la configuración de Tasa).
La sincronización común solo es aplicable a voces polifónicas. Cuando Común Cuando está activado, garantiza que la fase de la forma de onda del LFO esté sincronizada con cada nota que se esté tocando. Cuando está desactivado, no hay tal sincronización, y tocar una segunda nota mientras ya se está presionando una dará como resultado un sonido no sincronizado, ya que las modulaciones estarán fuera de tiempo. Cuando los LFO se utilizan para la modulación de tono (su aplicación más común), tener Común Si se configura en Desactivado, se obtendrán resultados más naturales.

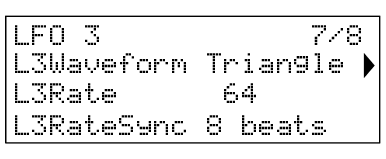

A continuación se muestran los menús predeterminados para LFO 3:
Este parámetro es el equivalente basado en menú del botón Tipo del panel , y realiza la misma función: configurar la forma de onda básica para LFO 3 o LFO 4.
El Tasa Este parámetro ajusta la frecuencia del LFO; tiene la misma función que el panel superior. Tasa control [18] para LFO 1 y 2, aunque con un rango de frecuencia ampliado ya que no hay selección de rango alto/bajo.
-
Se muestra como: Sincronización de velocidad de Lx (donde x=3 o 4)
-
Rango de ajuste: Ver tabla en Frecuencia de sincronización del LFO para más detalles
La sincronización de velocidad del LFO permite sincronizar la velocidad del LFO con un reloj MIDI interno o externo: este parámetro selecciona el factor de división de sincronización. Para que la sincronización de velocidad del LFO funcione, primero debe habilitarse con el Sincronizar botón .
Cada LFO funciona continuamente 'en segundo plano'. Si el Fase Si está configurado en Libre (el valor predeterminado), no hay forma de predecir dónde estará la forma de onda cuando se presione una tecla. Las pulsaciones consecutivas de una tecla inevitablemente producirán resultados variables. Con todos los demás valores de FaseEl LFO se reiniciará en el mismo punto de la forma de onda cada vez que se presione una tecla; el punto exacto viene determinado por el valor del parámetro. Una forma de onda completa tiene 360°, y los incrementos del control son de 3°. Por lo tanto, un ajuste a la mitad (180°) hará que la forma de onda moduladora comience a la mitad de su ciclo.
Montón tiene el efecto de modificar la forma de la onda LFO. Los bordes afilados se vuelven menos afilados a medida que aumenta Slew. El efecto de esto en la modulación de tono se puede escuchar seleccionando Square como la forma de onda LFO y configurando la velocidad bastante baja, de modo que cuando se presiona una tecla la salida alterna entre dos tonos. Aumentar el valor de Montón Esto provocará que la transición entre los dos tonos se convierta en un deslizamiento suave en lugar de un cambio brusco. Esto se debe a que los bordes verticales de la forma de onda cuadrada del LFO se desplazan.
Nota
Montón tiene un efecto en todas las formas de onda LFO, pero el efecto sonoro difiere según la velocidad y el tipo de forma de onda. Como Montón Si se incrementa, aumenta el tiempo necesario para alcanzar la amplitud máxima, y en última instancia puede resultar en que nunca se alcance, aunque el ajuste en el que se alcanza este punto variará con la forma de onda.
-
Se muestra como: FadeTime
-
Valor inicial: 0
-
Rango de ajuste: 0-127
Los efectos LFO suelen ser más efectivos cuando se introducen gradualmente, en lugar de simplemente "activarse"; Tiempo de desvanecimiento Este parámetro determina cuánto tiempo tarda la salida del LFO en aumentar cuando se toca una nota.
Summit Cuenta con un versátil arpegiador (Arp) que permite tocar y manipular arpegios de diversa complejidad y ritmo en tiempo real. Al activar el arpegiador y pulsar una tecla, se reactiva la nota correspondiente. Si se toca un acorde, el arpegiador identifica sus notas y las reproduce individualmente en secuencia (esto se denomina patrón de arpegio o secuencia de arpegio); por ejemplo, si se toca una tríada en Do mayor, las notas que componen el patrón serán Do, Mi y Sol.

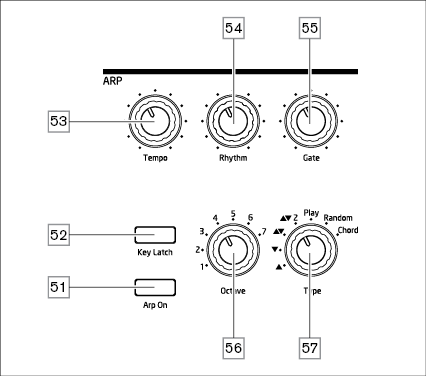

Los controles principales del arpegiador están en el panel: otros parámetros de arpegiador secundarios (incluida la fuente de reloj, el swing y la velocidad de sincronización) se configuran en el Arpegio/Reloj menú (ver abajo). El arpegiador se activa presionando el Arp activado botón .
El Tempo control Establece la velocidad básica de la secuencia arpegiada: el rango es de 40 a 240 BPM. Si Summit se está sincronizando con un reloj MIDI externo (ver Fuente de reloj), detectará automáticamente el tempo entrante y desactivará el reloj interno. El tempo de la secuencia arpegiada será determinado por el reloj MIDI externo.
Tenga en cuenta que Tempo Establece la frecuencia del reloj para todos SummitFunciones sincronizadas con el tempo: por ejemplo, Delay Sync y LFO Rate Sync, así como la frecuencia del arpegiador.
El control de tempo también está disponible en la página 1 de la Arpegio/Reloj menú como el Frecuencia de reloj parámetro.
Cuando está habilitado, el arpegiador reproducirá todas las notas presionadas en una secuencia que está determinada por la configuración del Tipo control Las opciones disponibles se resumen en la tabla a continuación. La tercera columna describe la naturaleza de la secuencia en cada caso.
|
TIPO |
DESCRIPCIÓN |
COMENTARIOS |
|---|---|---|
|
▲ |
Arriba |
La secuencia comienza con la nota más baja tocada |
|
▼ |
Abajo |
La secuencia comienza con la nota más alta tocada |
|
▲▼ |
Arriba-Abajo 1 Arriba-Abajo 2 |
Secuencias alternas |
|
▲▼2 |
Como ▲▼, pero las notas más bajas y más altas se tocan dos veces |
|
|
Jugar |
Jugó |
La secuencia comprende notas en el orden en que se tocan. |
|
Aleatorio |
Aleatorio |
Las notas mantenidas se tocan en una secuencia aleatoria que varía continuamente. |
|
Acorde 1 |
Acorde 1 |
Las notas que componen la secuencia se tocan simultáneamente, como un acorde. En el modo Acorde 1, ArpChance dicta la probabilidad de que suene todo el acorde |
|
Acorde 2 |
Acorde 2 |
Las notas que componen la secuencia se tocan simultáneamente, como un acorde. Se puede acceder a Chord2 desde el Menú Arp/Reloj. En modo Acorde 2 ArpChance Funciona por nota; solo algunas notas del acorde se reproducen, creando efectos interesantes. Por ejemplo, un acorde tríada con un ArpChance del 10% produce melodías dispersas; un acorde más denso y estratificado con valores de ArpChance más altos puede generar una armonía vibrante. |

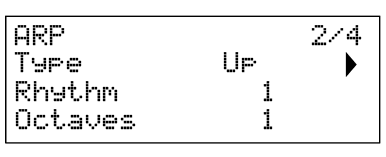

La selección de tipo también está disponible en la página 2 de la Arpegio/Reloj menú como el Tipo parámetro.
Además de poder configurar el tiempo básico y el modo de la secuencia arpegiada (con el Tipo control y el Velocidad de sincronización parámetro en el Arpegio/Reloj menú), también puedes introducir más variaciones rítmicas ajustando el Ritmo control El arpegiador viene con 33 secuencias de arpegiador predefinidas; utilice el Ritmo Control para seleccionar una. En general, las secuencias aumentan en complejidad rítmica a medida que aumentan los números. El Ritmo 1 consiste en una serie de negras consecutivas, y los ritmos con números más altos introducen patrones más complejos, notas de menor duración (semicorcheas) y síncopa.
Sugerencia
Deberías dedicar algún tiempo a experimentar con diferentes combinaciones de Ritmo y TipoAlgunos patrones funcionan mejor con ciertas opciones de Tipo.
El patrón de ritmo también se puede seleccionar en la página 2 de la Arpegio/Reloj Menú con el parámetro Ritmo.
El Octava control Permite añadir octavas superiores a la secuencia arpegiada. Con el valor 1, la secuencia contendrá solo las notas tocadas. Con el valor 2, la secuencia se reproduce como antes y luego se reproduce inmediatamente una octava más alta. Valores más altos amplían este proceso añadiendo octavas más altas. Tenga en cuenta que los ajustes distintos de 1 tienen el efecto de duplicar, triplicar, etc. longitud de la secuencia. Las notas adicionales añadidas duplican la secuencia original completa, pero desplazadas en una octava. Por lo tanto, una secuencia de cuatro notas tocada con Octavas El conjunto a 1 constará de ocho notas cuando Octavas se establece en 2. El rango disponible es de una a siete octavas.
El rango de octava del arpegiador también se puede seleccionar en la página 2 del Arpegio/Reloj menú como el Octavas parámetro.
El control de la puerta Establece la duración básica de las notas tocadas por el arpegiador (aunque esto se modificará posteriormente). Ritmo control y el Velocidad de sincronización Ajuste del menú). La longitud de la puerta es un porcentaje de la longitud del paso, por lo que el tiempo que la puerta está abierta depende de la velocidad del reloj maestro. Cuanto menor sea el valor del parámetro, menor será la duración de la nota tocada. En su valor máximo (127), una nota de la secuencia va seguida inmediatamente de la siguiente sin interrupción. Con un valor de 63, la duración de la nota es exactamente la mitad del intervalo de tiempo (según lo establecido por el Tempo control), y cada nota es seguida por un silencio de igual duración.
El Pestillo de llave botón Reproduce la secuencia arpegiada seleccionada repetidamente sin mantener presionadas las teclas. Si se presionan más teclas mientras se mantienen presionadas las teclas iniciales, las notas adicionales se añadirán a la secuencia. Si se presionan más teclas después de soltar todas las notas, se reproducirá una nueva secuencia compuesta únicamente por las nuevas notas.

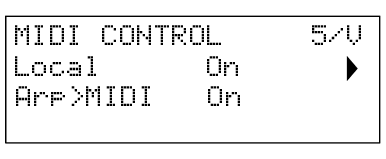

Summit Puede transmitir datos de notas MIDI desde el arpegiador y también puede forzarlo a reproducir notas según los datos de notas MIDI recibidos. Ver Modo MIDI de arpegio Para más información.
Las siguientes configuraciones del arpegiador están disponibles en el Arpegio/Reloj Menú, que consta de cuatro páginas. Tenga en cuenta que algunas de estas configuraciones duplican los controles físicos del panel. ARP sección.
Este conjunto de parámetros SummitFrecuencia del reloj interno en BPM. Proporciona el reloj para SummitFunciones sincronizadas con el tempo: Arpegiador, Sincronización de retardo y Sincronización de velocidad LFO.
Summit Utiliza un reloj MIDI maestro para establecer el tempo del arpegiador y proporcionar una base de tiempo para la sincronización con un tempo general. Este reloj puede derivarse internamente o ser proporcionado por un dispositivo externo capaz de transmitir reloj MIDI. Fuente La configuración determina si SummitLas funciones sincronizadas con el tempo (incluido el arpegiador) seguirán el tempo de una fuente de reloj MIDI externa o el tempo establecido por el parámetro ClockRate. Las opciones son:
-
Auto – cuando no hay ninguna fuente de reloj MIDI externa presente, Summit Se utilizará por defecto el reloj MIDI interno. El tempo será establecido por el Frecuencia de reloj parámetro. Si hay un reloj MIDI externo presente, Summit se sincronizará con él.
-
Interno – Summit Se sincronizará con el reloj MIDI interno independientemente de las fuentes de reloj MIDI externas que puedan estar presentes.
-
Ext-Auto – este es un modo de detección automática mediante el cual Summit se sincronizará con cualquier fuente de reloj MIDI externa (a través de conexión USB o MIDI). Hasta que se detecte un reloj externo, Summit funcionará a su velocidad de reloj interna. Cuando se detecta un reloj externo, Summit se sincroniza automáticamente con él. Si el reloj externo se pierde posteriormente (o se detiene), SummitEl ritmo entonces "vuelve a la normalidad" hasta alcanzar la última velocidad de reloj conocida.
-
MIDI La sincronización se realizará con un reloj MIDI externo conectado a la entrada MIDI (DIN). Si no se detecta ningún reloj, el tempo volverá automáticamente a la última frecuencia de reloj conocida.
-
USB – Sincronización con un reloj MIDI externo recibido a través de la conexión USB. Si no se detecta ningún reloj, el tempo vuelve automáticamente a la última frecuencia de reloj conocida.
Al configurarlo con cualquiera de las fuentes de reloj MIDI externas, el tempo se ajustará a la frecuencia del reloj MIDI recibida de la fuente externa (por ejemplo, un secuenciador). Asegúrese de que el secuenciador externo esté configurado para transmitir reloj MIDI. Si tiene dudas sobre el procedimiento, consulte el manual del secuenciador para obtener más información.

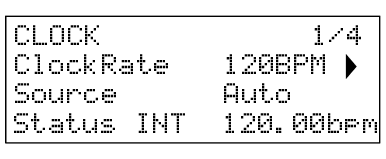

La cuarta fila de la página 1 confirma el estado actual de la fuente de reloj, incluyendo las pulsaciones por minuto (BPM) exactas. Esta fila es de solo lectura.
La mayoría de los secuenciadores no transmiten reloj MIDI mientras están detenidos. Sincronización de Summit La sincronización con el reloj MIDI solo será posible mientras el secuenciador esté grabando o reproduciendo. En ausencia de un reloj externo, el tempo puede generar un bucle infinito y asumirá el último valor conocido del reloj MIDI entrante. En esta situación, la cuarta fila de la pantalla OLED mostrará VOLAR. (Tenga en cuenta que Summit NO vuelve al tempo establecido por el Frecuencia de reloj parámetro a menos que Auto (se selecciona.)
La fila 4 de la página 1 confirma la fuente de reloj y los BPM actuales. El usuario no puede seleccionarlos para su ajuste.
-
Estado se mostrará INT cuando Summit se ejecuta en su reloj de tempo interno. El tempo mostrado coincidirá con el establecido por el Frecuencia de reloj parámetro en la fila 2.
-
Estado se mostrará USB cuando Summit recibe un reloj válido en el puerto USB
y la fuente está configurada en Auto, Ext-Auto o USB. El tempo mostrado será el del reloj externo entrante.
-
Estado se mostrará MDI cuando Summit recibe un reloj válido en el ENTRADA MIDI Conector (DIN)
y Fuente está configurado para Auto, Ext-Auto o MIDI. El tempo mostrado será el del reloj externo entrante.
-
Rango de ajuste: Ver tabla en Modo Arp

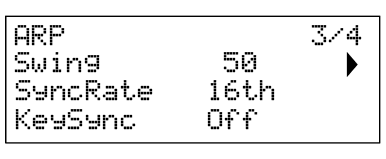

Si Balancearse Si se configura en un valor distinto a su valor predeterminado de 50, se pueden obtener efectos rítmicos interesantes. Los valores más altos alargan el intervalo entre notas pares e impares, mientras que los intervalos entre pares e impares se acortan en consecuencia. Los valores más bajos tienen el efecto contrario. ¡Este efecto es más fácil de experimentar que de describir! Añadir Swing es una excelente manera de añadir groove o una sensación musical rítmica a tus secuencias de arpa.
Se muestra como: Velocidad de sincronización
Rango de ajuste: Ver tabla en Frecuencia de sincronización ARP/reloj para más detalles
Este parámetro determina efectivamente el ritmo de la secuencia de arpegio, en función del tempo establecido por el Frecuencia de reloj parámetro.
Sincronización de teclas solo se aplica cuando Pestillo de llave está activado. Determina cómo se comporta la secuencia cuando se reproduce un nuevo conjunto de notas. Con Sincronización de teclas Si se desactiva, las notas cambian, pero se mantiene el ritmo constante dictado por el patrón de arpegio. Sincronización de teclas Si está activado, el patrón de arpegio se interrumpirá y se reiniciará inmediatamente al pulsar las teclas.

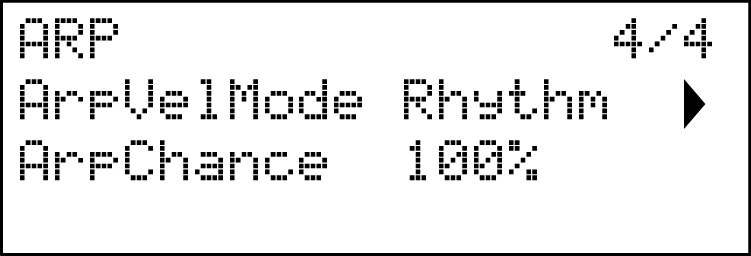

El modo de velocidad del arpegio establece el volumen relativo de las notas que componen el patrón. Con la configuración predeterminada de Ritmo, el patrón se reproducirá con un volumen predeterminado para cada nota, independientemente de cómo se hayan pulsado las teclas que lo componen. En la mayoría de los patrones, esto significa que todas las notas tendrán el mismo volumen. Sin embargo, algunos de los patrones más complejos ya tienen información de velocidad asociada a cada paso, por lo que las notas que lo componen pueden variar ligeramente en volumen, ya que esto es lo que se pretendía al crear el patrón.
Si Modo ArpVel Si se configura en Reproducido, se tiene en cuenta la forma en que se pulsa cada tecla y se aplica el valor de velocidad de cada una al paso. Esto genera un patrón de arpegio que reproduce con mayor precisión cómo se tocaron las notas que definen el contenido del patrón. Para que el modo Reproducido funcione correctamente, primero es necesario asignar un valor distinto de cero al parámetro Velocidad en la página 1 del Env menú (ver Velocidad). De manera alternativa, asigne Velocidad como una fuente en la Matriz de Modulación para controlar otro parámetro del sintetizador, como la Frecuencia de Filtro.
-
Se muestra como: ArpChance
-
Valor inicial: 100%
-
Rango de ajuste: 0 a 100%
ArpChance establece la probabilidad de que un paso se reproduzca en una secuencia de arpegio. Puedes configurar ArpChance entre el 10 % y el 100 %. Con el 10 %, cada paso tiene una probabilidad de 1 entre 10 de activarse, mientras que con el 100 %, cada paso se reproduce siempre.

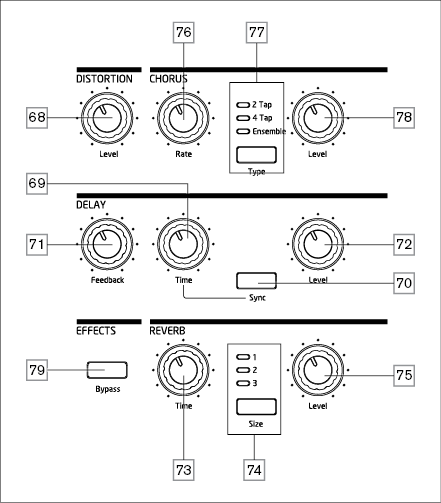

Summit Incluye dos secciones de efectos de sonido (FX), una por parte. Los efectos se pueden aplicar al sonido que genera el sintetizador para añadir color y carácter. Al usar parches múltiples, se pueden añadir efectos a las partes A y B de forma independiente. Todos los parámetros de los efectos se guardan con el parche.
Las herramientas de efectos incluyen distorsión analógica y tres efectos digitales de dominio temporal: Reverberación, Coro y Retardo. Cada efecto tiene sus propios controles y puedes usar cualquiera o todos los efectos sin restricciones.
Además, la FX El menú ofrece un amplio control de parámetros adicionales para los efectos digitales. Estos pueden usarse en paralelo o en serie en cualquier orden: las configuraciones se configuran en el FX Menú.

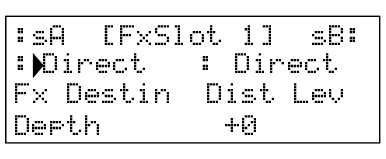

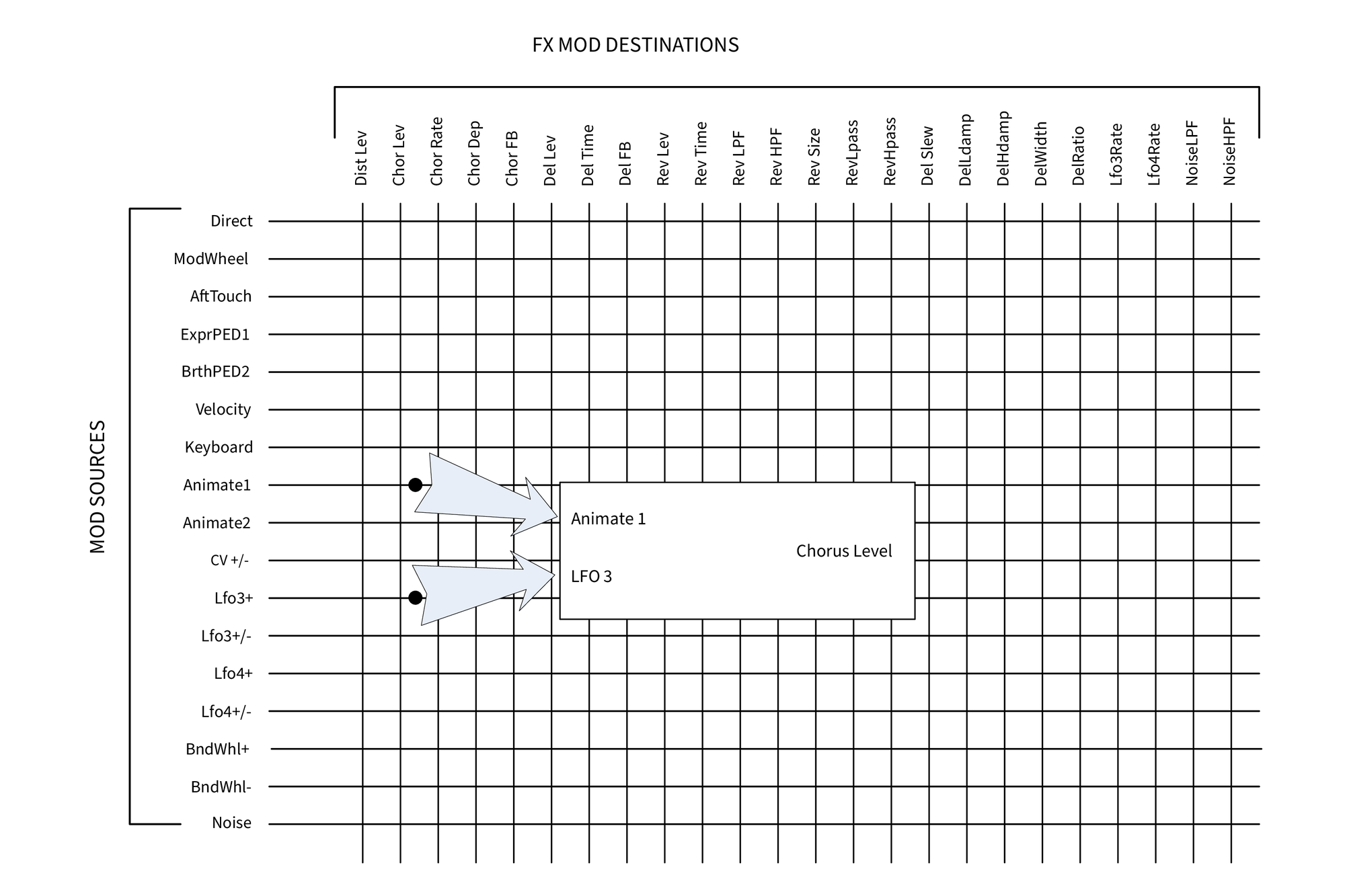

Un segundo menú – Modificación de efectos – Da acceso a una matriz de modulación de 4 ranuras dedicada a la sección de efectos. Esta es totalmente independiente de la matriz de modulación principal (se accede a ella a través de su propia...) Mod menú), y le permite aplicar control de modulación a la mayoría de los parámetros de efectos primarios. Ver La matriz de modulación FX Para más detalles.
La sección de procesamiento de efectos está activa por defecto: el botón Bypass desconecta el procesamiento de efectos digitales del circuito: no ignora el procesador de distorsión.
Se puede añadir distorsión con el single Nivel control Se añade una cantidad controlada de distorsión después del VCA, en el dominio analógico, y afecta la suma de las dieciséis voces y cualquier entrada de audio externa aplicada. (Consulte el diagrama de bloques en Summit: diagrama de bloques simplificado.) Esto significa que la característica de distorsión cambiará a medida que la amplitud de la señal cambie con el tiempo como resultado de la envolvente de amplitud y con el número de voces activas.
Luego, la salida del procesador de distorsión se envía a los otros efectos.
Tenga en cuenta que la distorsión "por voz" se puede agregar después del filtro ajustando Unidad de filtro posterior en la página 3 de la Voz menú, o prefiltrar ajustando el Sobremarcha control en la sección Filtro .
El efecto Chorus se obtiene mezclando una versión de la señal original con retardo continuo. El característico efecto de remolino se produce gracias a que el propio LFO del procesador Chorus realiza pequeñas variaciones en los retardos. Este retardo variable también genera el efecto de múltiples voces, algunas de ellas con cambio de tono, lo que intensifica el efecto.
Summit tiene tres programas de coro estéreo, llamados 2 Toque, 4 Toque y Conjunto, seleccionado por el Tipo botón Los nombres reflejan la naturaleza de la generación de chorus tradicional, que consistía en mezclar varias versiones de la misma señal, cada una con un retardo diferente y variable, derivado de una línea de retardo multitap. La cantidad de efecto de chorus añadido a la señal "seca" se ajusta mediante el Nivel control
. El Tasa control
Establece la frecuencia del LFO dedicado del procesador Chorus. Valores más bajos producen una frecuencia más baja y, por lo tanto, un sonido cuyas características cambian más gradualmente. Una frecuencia lenta suele ser más efectiva.
Hay más parámetros de coro disponibles para ajustar en el FX Menú.
El procesador Delay FX produce una o más repeticiones de la nota tocada. Si bien ambos están íntimamente relacionados en el plano acústico, no se debe confundir el retardo con la reverberación en cuanto a efectos. Piense en el retardo simplemente como un eco.
El Tiempo Este control establece el retardo básico: la nota se repetirá después de un tiempo fijo. Valores más altos corresponden a un retardo mayor. Si se modifica el tiempo mientras se reproduce una nota, se producirá un cambio de tono.
A menudo es deseable sincronizar los ecos con el tempo: Summit Esto se puede hacer seleccionando Sincronizar. El Tiempo El control entonces invoca la página 4 de la FX el menú, y varía el Sincronización de retardo parámetro, que se muestra en el OLED mientras se ajusta el control. El valor de sincronización está limitado por el tiempo de retardo máximo de 1,4 segundos, por consiguiente algunas combinaciones de Frecuencia de reloj (ubicado en la página 1 de la Arp/Reloj menú) y Sincronización de retardo Esto da como resultado la reducción del tiempo de retardo a la velocidad de sincronización máxima permitida calculada, es decir, el tiempo de retardo se reducirá, pero se mantendrá sincronizado.
La salida del procesador de retardo se conecta de nuevo a la entrada, a un nivel reducido; Comentario El control establece el nivel. Esto produce múltiples ecos, ya que la señal retardada se repite aún más. Con Comentario Si se ajusta a cero, no se retroalimenta ninguna señal retardada, por lo que solo se produce un único eco. A medida que aumenta el valor, se oirán más ecos por cada nota, aunque su volumen seguirá disminuyendo. Ajustando el control al punto medio (64), se obtienen unos 5 o 6 ecos audibles; con el ajuste máximo, la disminución del volumen es casi imperceptible y las repeticiones seguirán siendo audibles después de un minuto o más.
El Nivel El control ajusta el nivel de los ecos: en la configuración máxima (127), el primer eco tiene aproximadamente el mismo volumen que la nota inicial sin eco.
Existen otros parámetros de retardo disponibles para su ajuste en el FX Menú.
La reverberación añade el efecto de un espacio acústico a un sonido. A diferencia del retardo, la reverberación se crea generando un conjunto denso de señales retardadas, con diferentes relaciones de fase (tiempos) y ecualización aplicada para recrear lo que le sucede al sonido en un espacio real.
Summit proporciona tres preajustes de reverberación, seleccionados por el Tamaño botón. Los preajustes simplemente están numerados. 1, 2 y 3y establecer el Tamaño de revisión parámetro (ver Tamaño) a valores de 0, 64 o 127 respectivamente, simulando así espacios de diferentes tamaños.
El Tiempo El control establece el tiempo de reverberación básico del espacio seleccionado y establece cuánto tiempo tarda la reverberación en desvanecerse hasta ser inaudible. Nivel El control ajusta el volumen de la reverberación.
Los siguientes parámetros adicionales para los tres efectos del dominio del tiempo están disponibles en el FX Menú. Dos páginas de menú están dedicadas al Chorus (páginas 2 y 3) y dos al Delay (páginas 4 y 5); la Reverb tiene tres páginas (páginas 6 a 8). Hay una página adicional (página 1) con parámetros globales que afectan a los tres efectos.

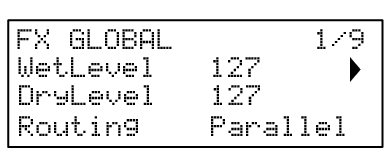

A continuación se muestra el menú predeterminado:

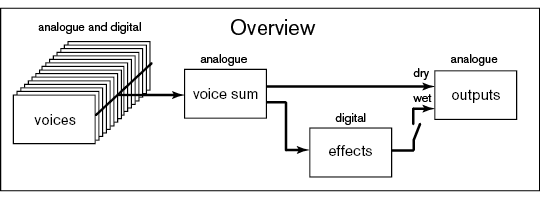

Los parámetros disponibles en la página de Efectos Globales afectan a los tres procesadores de efectos en el dominio del tiempo (Coro, Retardo y Reverberación).
La inclusión de los parámetros “Húmedo” y “Seco” se utiliza aquí para ayudar con la importación de parches desde nuestro Summit sintetizador. No tienen ningún efecto sobre el motor de Summit.
Si desea tener un nivel diferente para los efectos en comparación con el nivel seco, puede enviar los efectos a una salida separada al motor del sintetizador ajustando la configuración en la página 13 de la Ajustes menú.
Al utilizar simultáneamente más de uno de los tres efectos de dominio temporal (Chorus = C, Delay = D y Reverb = R), el efecto general variará según el orden de procesamiento. Por ejemplo, si Delay precede a Reverb, cada eco añadido a las notas por el procesador de Delay iniciará su propia reverberación. Si Delay sigue a Reverb, el procesador de Delay intentará generar múltiples reverberaciones nuevas como repeticiones. Enrutamiento Permite organizar los tres procesadores de dominio temporal en serie en cualquier orden o configurarlos para procesar sonidos en paralelo, es decir, simultáneamente, con las salidas fusionadas. En paralelo (configuración predeterminada), el resultado general es ligeramente diferente al de cualquier configuración en serie.
El Profundidad Este parámetro determina la cantidad de modulación LFO aplicada al retardo del efecto Chorus y, por lo tanto, la intensidad general del efecto. Un valor de cero implica que no se añade ningún efecto Chorus.
El procesador Chorus tiene su propia ruta de retroalimentación entre la salida y la entrada, y se puede aplicar cierto grado de retroalimentación para obtener un sonido más efectivo. Los valores negativos de la Comentario El parámetro significa que la señal que se retroalimenta está invertida en fase: los valores altos, positivos o negativos, pueden agregar un efecto de "descenso" dramático. Agregar retroalimentación y mantener el valor de Profundidad El modo bajo convertirá el efecto Chorus en un flanger.
-
Se muestra como: Modo
-
Valor inicial: Coro
-
Rango de ajuste: Chorus, Flanger, Phlanger
La configuración del modo cambia la forma en que funciona el efecto de coro:
-
Coro – El modo básico de coro.
-
Flanger: El Flanger es similar al Chorus, pero utiliza más desafinación y retroalimentación para producir una sensación de remolino más pronunciada, enfatizando los armónicos del sonido a medida que los recorre.
-
Phlanger: Phlanger sigue el mismo enfoque que Flanger. Es un Chorus aún más reducido, configurado para un efecto similar al Phaser. Phlanger funciona bien con velocidades lentas y valores de retroalimentación altos.
Hemos producido cada efecto utilizando el mismo método con intensidades variables: alterando el número de muescas y el número de cancelaciones presentes para cambiar el efecto.
Chorus utiliza el mayor número de muescas y 'Phlanger' el menor.
En los modos Chorus y Flanger, al alternar entre 2-Tap y 4-Tap se produce un desfase en la fase de la fuente de modulación, lo que incrementa la cancelación. Tanto con 2 polos como con 4 polos, la fuente de modulación se sincroniza, generando una modulación repetitiva.
En el modo Ensemble, la fase de la fuente de modulación no está sincronizada, lo que produce un "movimiento" en los picos y valles a lo largo del espectro de frecuencias.
Al usar Phlanger, cambiar entre 2 y 4 polos no modifica la fase de la fuente de modulación; sin embargo, al cambiar a Ensemble, la fuente de modulación deja de estar sincronizada. Los tres efectos comparten el mismo rango de parámetros de velocidad, profundidad y retroalimentación.
Sugerencia
Para obtener más información sobre 2-Tap, 4-Tap y Ensemble, consulte Coro.

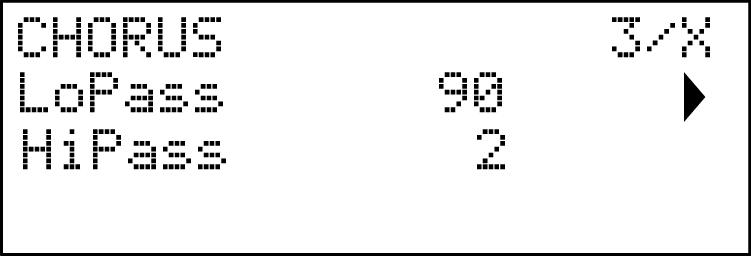

El LoPass Este parámetro ajusta un filtro HF simple dentro del procesador de coro. Ajustarlo realzará o enmascarará algunos de los armónicos superiores adicionales que el efecto de coro agrega al sonido. Cuando LoPass está configurado a su valor máximo de 127, el filtro está completamente abierto.
-

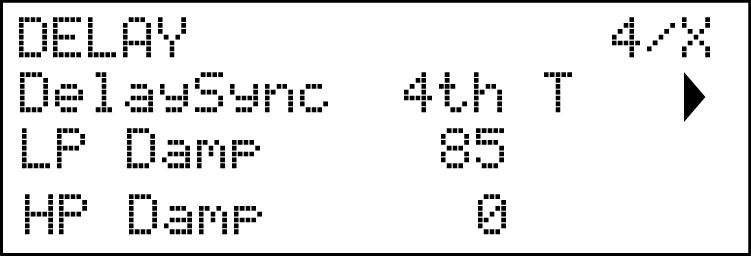

Rango de ajuste: Consulte la tabla en Sincronización de retardo para obtener todos los detalles
El tiempo de retardo se puede sincronizar con el reloj MIDI interno o externo, utilizando una amplia variedad de divisores/multiplicadores de tempo para producir retardos de entre 5 ms y 1 segundo.
El valor de Sincronización de retardo También se muestra mientras el panel frontal Tiempo El control se está ajustando, cuando Sincronizar está configurado en Activado.

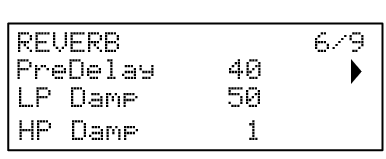

Los ecos producidos acústicamente por reflexiones en espacios físicos se atenúan a diferentes velocidades en diferentes frecuencias, dependiendo del tipo de superficie que produce la reflexión. Los dos parámetros de amortiguación Amortiguador LP y Amortiguador HP permitir una simulación de este efecto. Amortiguador LP (Amortiguación de paso bajo) es un filtro que se puede utilizar para reducir el brillo de los ecos posteriores: con el parámetro configurado a su valor máximo de 127, el filtro está completamente abierto.
Tenga en cuenta que la amortiguación variable solo se aplica a las notas retardadas, no a la inicial. Consulte también los parámetros de amortiguación en el procesador de reverberación.
Esto tiene un efecto similar a Amortiguador LP, pero es un filtro de paso alto. Cuando el parámetro se establece en cero, el filtro está completamente abierto: a medida que aumenta el valor, los ecos posteriores se irán reduciendo progresivamente en contenido de baja frecuencia.
Como con Amortiguador LPLa amortiguación variable solo se aplica a las notas retardadas, no a la inicial. Consulte también los parámetros de amortiguación en el procesador de reverberación.

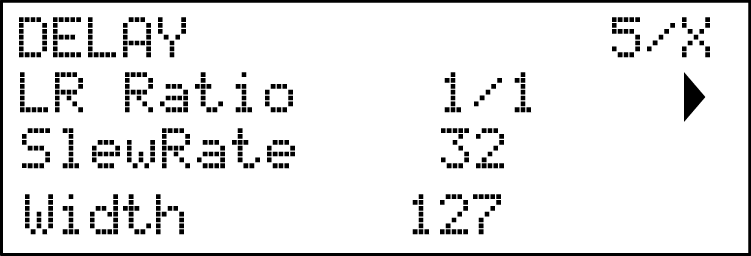

El valor de este parámetro es una proporción y determina cómo se distribuye cada nota retardada entre las salidas izquierda y derecha. Configuración Relación LR Con el valor predeterminado de 1/1, todos los ecos se sitúan en el centro de la imagen estéreo. Con otros valores, los ecos se alternan rítmicamente entre la izquierda y la derecha en proporciones simples del tiempo de retardo: los ajustes de 1/2 o 2/1 producen el conocido efecto de "ping-pong" de ecos igualmente espaciados que se alternan entre la izquierda y la derecha.
El valor de Velocidad de avance afecta la naturaleza del sonido mientras se varía el tiempo de retardo. La variación del tiempo de retardo produce un cambio de tono. Con Velocidad de cambio Si se establece en el valor máximo (127), casi no se oirán efectos de cambio de tono, ya que Tiempo control Se ajusta. Con valores más bajos, los efectos de cambio de tono se hacen más evidentes. Dado que el propósito de variar el tiempo de retardo en la interpretación suele ser producir artefactos de cambio de tono, generalmente se prefiere un valor medio.
El Ancho El parámetro solo es relevante para la configuración de la relación LR que da como resultado que los ecos se dividan a través de la imagen estéreo. Con su valor predeterminado de 127, cualquier colocación estéreo de señales retardadas será completamente izquierda y completamente derecha. Disminuir el valor de Ancho Reduce la anchura de la imagen estéreo y los ecos panoramizados tienden a dirigirse hacia la posición central.
-

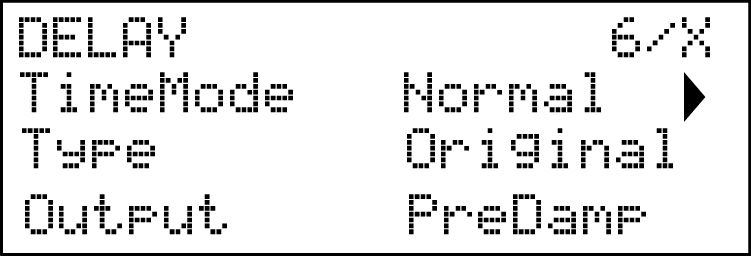

Se muestra como: Modo de tiempo
-
Valor inicial: Normal
-
Rango de ajuste: Normal, Doble, Agudos, QuadLoFi, HexVLoFi
El modo de retardo ajusta la frecuencia de muestreo del retardo, creando retardos más largos. A medida que el retardo se alarga, la calidad del sonido disminuye, lo que produce un efecto lo-fi.
Configuración del modo de tiempo:
-
Normal: un retardo limpio a la velocidad y duración que usted especifique.
-
Doble: un retardo limpio a la mitad de la velocidad y duración que especifique.
-
Agudos: un retardo limpio a un tercio de la velocidad y duración que especifique.
-
QuadLoFi: un retardo Lo-Fi a una cuarta parte de la velocidad y el tiempo que especifique.
-
HexVLoFi: un retardo de muy baja fidelidad a una sexta parte de la velocidad y el tiempo que especifique.
-
Se muestra como: Tipo
-
Valor inicial: Original
-
Rango de ajuste: Original, CrossFed, Dual
Original ofrece un tiempo de retardo con un tiempo de pulsación izquierda y otro derecho. En CrossFed, la entrada izquierda alimenta el retardo derecho y la derecha el izquierdo, similar al retardo ping-pong, pero incorpora paneo izquierdo, derecho y central. En modo Dual, cada lado del retardo tiene su propio tiempo de retardo igual al tiempo de pulsación. Este efecto comienza a diferenciarse de Original cuando se introduce la retroalimentación.
-
Mostrado como: Salida
-
Valor inicial: PreDamp
-
Rango de ajuste: Preamortiguación, Postamortiguación
El control Output permite seleccionar la fuente de la señal de retardo: la salida de retardo (PreDamp) o la salida del filtro de retardo (PostDamp).
Para el estilo de retardo Original, PostDamp convierte el retardo a mono y solo proporciona el tiempo de retardo más largo. Para los estilos de retardo CrossFed y Dual, PostDamp permite escuchar el primer retardo y el filtro en estéreo.
En un espacio muy grande, las primeras reflexiones que componen la reverberación no se oyen de inmediato. PreRetraso controla cuánto tiempo después del inicio de la nota inicial comienza la reverberación, y por lo tanto permite crear una simulación más precisa de un espacio real. PreRetraso Si se establece en su valor máximo (127), las primeras reflexiones se retrasan aproximadamente medio segundo.
Este parámetro realiza la misma función para el procesador de reverberación que el correspondiente en el procesador de retardo, ya que simula el efecto de absorción de alta frecuencia por diferentes superficies. El filtro de paso bajo utilizado para crear este efecto está completamente abierto cuando Amortiguador LP está configurado a su valor máximo de 127.
Este parámetro realiza la misma función para el procesador de reverberación que el correspondiente en el procesador de retardo, ya que simula el efecto de absorción de baja frecuencia por diferentes superficies. El filtro de paso alto utilizado para crear este efecto está completamente abierto cuando Amortiguador HP tiene un valor de cero.
El Tamaño de revisión El parámetro altera el carácter de la reverberación: valores mayores introducen reflexiones adicionales y más prominentes, simulando el efecto de un espacio físico mayor. Tenga en cuenta que el Tamaño conjuntos de botones Tamaño de revisión a 0, 64 o 127, por lo que la opción del menú permite un ajuste más preciso entre estos valores.
El procesador de reverberación incluye una fuente de modulación dedicada, que se puede utilizar para alterar el tiempo de reverberación (establecido con el Tiempo control). Se proporcionan dos parámetros: ModDepth, que controla el grado de modulación y ModRate, que controla la tasa de modulación.
Este parámetro controla un filtro de paso bajo simple, que constituye una sección de ecualización de alta frecuencia que afecta a la reverberación misma. El efecto difiere de la LoPass Parámetro de amortiguación: LoPass es un filtro simple para la reverberación general (no la nota inicial) mientras LP Húmedo es un coeficiente que define cómo funciona el algoritmo de reverberación en las altas frecuencias. El filtro está completamente abierto cuando el parámetro alcanza su valor máximo de 127.
El poder de un sintetizador versátil reside en su capacidad para interconectar los distintos controladores, generadores de sonido y bloques de procesamiento, de manera que un bloque controle —o "module"— a otro, de tantas maneras como sea posible. Summit proporciona una flexibilidad considerable en el enrutamiento del control, y hay un menú dedicado para ello, el Mod Menú.
Como con todos los demás aspectos de Summit, las rutas de la matriz de modulación para cada uno de los dos sintetizadores que generan las partes A y B se pueden configurar de forma independiente seleccionando A o B en CONTROL MULTIPARTE al usar un Multi Patch.
Las fuentes moduladoras disponibles y los destinos que se van a modular pueden considerarse como las entradas y salidas de una gran matriz:

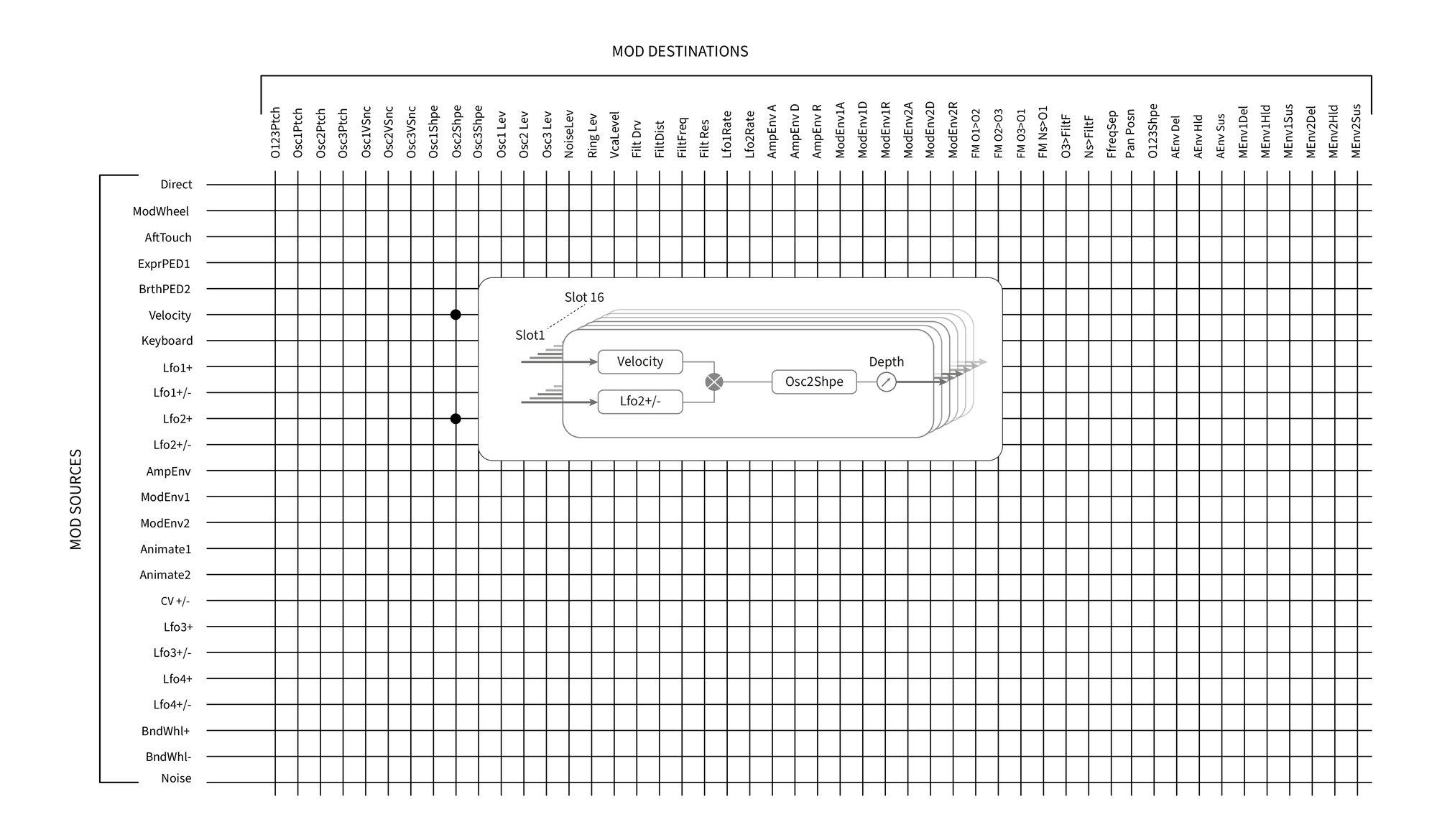

El ejemplo que se muestra aquí ilustra cómo dos fuentes cualesquiera, en este caso Velocidad y LFO 2, pueden modular simultáneamente el mismo parámetro, en este caso Forma del Oscilador 2. Muchas asignaciones de matriz de modulación solo utilizarán una única fuente. Nótese que las dos fuentes de modulación se multiplican efectivamente entre sí, y la Profundidad El parámetro controla el grado general de modulación. El diagrama representa una única “ranura” de matriz: cada una de las dos Summit El sintetizador tiene 16 ranuras de este tipo, lo que permite una enorme variedad de posibilidades de modulación.
Presione el Mod botón para abrir el Menú de Modulación, que consta de 16 páginas, una para cada ranura. Seleccione una ranura con el Página ◀ y Página ► botones. La página permite definir qué fuente de modulación (una o dos) controlará, es decir, modulará, un parámetro de destino. Las posibilidades de enrutamiento disponibles en cada ranura son idénticas, por lo que la descripción del control que aparece a continuación se aplica a las 16 ranuras.

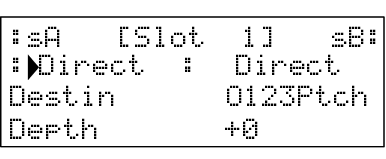

A continuación se muestra el menú predeterminado para la ranura 1:
Sugerencia

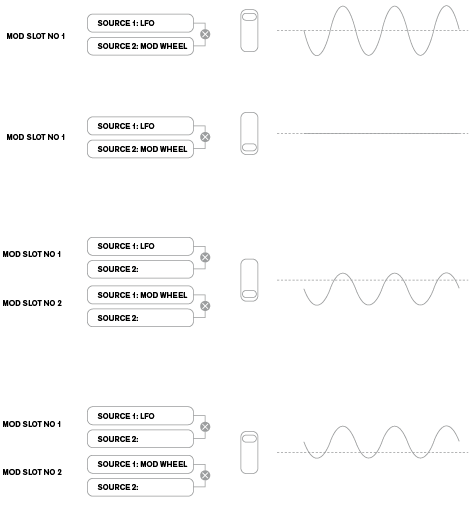

La matriz de modulación es variable y aditiva. ¿Qué entendemos por "variable" y "aditivo" aplicados a una matriz?
Por «variable» nos referimos no solo al enrutamiento de una fuente de control a un parámetro controlado, que se define en cada ranura, sino también a la «magnitud» del control. Por lo tanto, la «cantidad» de control —o profundidad— que se utilice depende de usted.
Por «aditivo» entendemos que un parámetro puede variar mediante más de una fuente. Cada ranura permite que dos fuentes se dirijan a un parámetro, y sus efectos se multiplican. Esto significa que si alguna de ellas está en cero, no habrá modulación. Sin embargo, no hay ningún inconveniente en añadir más ranuras que dirijan estas u otras fuentes al mismo parámetro. En este caso, las señales de control de las diferentes ranuras se suman para producir el efecto general.
Sugerencia
Hay que tener cuidado al configurar parches como este para asegurarse de que el efecto combinado de todos los controladores actuando simultáneamente siga creando el sonido deseado.
Además, el menú de modulación le permite asignar los dos ANIMAR botones como fuentes (ver Los botones de animación).
Menú de la matriz de modulación FX
Además de las fuentes y destinos disponibles en la matriz de modulación principal, hay cuatro ranuras de enrutamiento de matriz adicionales dedicadas específicamente a la sección FX disponibles en la Mod de efectos Menú. Estos permiten que la mayoría de las fuentes de matriz de modulación modulen directamente los parámetros de FX. Ver La matriz de modulación FX Para obtener todos los detalles.
Cada ranura tiene dos entradas, A y B, lo que permite que cada parámetro de destino sea modulado por dos fuentes diferentes. Los tres botones a la izquierda de la pantalla OLED seleccionan las filas 2, 3 o 4 para el ajuste, pero tenga en cuenta que el botón de la fila 2 alterna la selección de fuente entre las entradas de ranura A y B. La fuente A se muestra a la izquierda de la fila 2 y la fuente B a la derecha: en la pantalla predeterminada que se muestra arriba, ambas están configuradas en Directo (sin modulación seleccionada).
Utilice el Página ◀ y Página ► Botones para seleccionar una de las 16 ranuras. Todas las ranuras ofrecen la misma selección de fuentes y destinos, y se pueden usar todas o cualquiera de ellas. Una misma fuente puede controlar varios destinos en diferentes ranuras, y de igual manera, un destino puede ser controlado por varias fuentes mediante el uso de varias ranuras.
-
Se muestra como: :sA [Ranura n] sB: (donde n = número de ranura; las dos fuentes se muestran en la fila 2)
-
Rango de ajuste: ver tabla en Matriz de modulación – fuentes para obtener una lista de fuentes disponibles
Esto le permite seleccionar una fuente de control (modulador), que se enrutará al elemento de sintetizador seleccionado por Destin (ver abajo). Configurar ambos sA y sB "Directo" significa que cuando la profundidad de la ranura se establece en un valor distinto de cero, se aplicará un cambio fijo al valor del parámetro de destino seleccionado (es decir, no hay modulación variable en el tiempo).
Tenga en cuenta que la lista de fuentes incluye pedales de expresión. Si conecta un pedal de expresión a cualquiera de los conectores de pedal del panel trasero, podrá seleccionarlo para controlar cualquier destino que desee de la forma habitual. Si desea que un pedal de expresión controle el volumen general del sintetizador de forma natural, seleccione Nivel Vca como destino de enrutamiento para sA y AmpEnv para sB.
La entrada CV también está disponible como fuente para la matriz de modulación. Esta entrada se puede enrutar a cualquiera de los destinos de modulación disponibles. La entrada CV se ha diseñado para responder a las señales de control sin distorsión hasta poco más de 1 kHz (lo que corresponde aproximadamente a dos octavas por encima del do central).
Sugerencia
La matriz de modulación AftTouch La fuente acepta el aftertouch del canal, ya sea desde Summitteclado propio o como datos MIDI externos. Este es el tipo de aftertouch más común. Summit También acepta aftertouch polifónico, que es generado por algunos controladores como el Novation Launchpad Pro. Cuando Summit Al recibir aftertouch polifónico, la presión aplicada durante un evento de nota se interpreta como un evento de modulación exclusivo para esa nota. Esto proporciona un nivel de expresividad al tocar poco común en los sintetizadores de hardware.
-
Rango de ajuste: ver tabla en Matriz de modulación – destinos para ver la lista de destinos disponibles
Esto establece el parámetro que será controlado por la fuente (o fuentes) seleccionada en la ranura actualmente seleccionada. El rango de posibilidades incluye:
parámetros que afectan directamente al sonido:
parámetros que también pueden actuar como fuentes moduladoras (permitiendo así la modulación recursiva):
Sugerencia
La salida del mezclador (nivel VCA) es un destino de matriz inusual. El VCA es la etapa de salida principal del sintetizador y normalmente está bajo el control exclusivo de la envolvente de amplitud, pero Summit Permite asignar el VCA como destino en la matriz de modulación. Si ni la fuente A ni la fuente B están configuradas como envolvente, el VCA se puede controlar independientemente de las notas que se estén reproduciendo.
El Profundidad Los parámetros establecen “cuánto” de control se aplica al Destino, es decir, el parámetro que está siendo modulado por la(s) fuente(s) seleccionada(s). Si tanto la Fuente A como la Fuente B están activas en la ranura en cuestión, Profundidad controla su efecto combinado.
Sugerencia
Profundidad define eficazmente la “cantidad” en la que varía el parámetro controlado cuando está bajo control de modulación. Piénselo como el “rango” de control. También determina el “sentido” o polaridad del control: valores positivos de Profundidad Los valores positivos aumentarán el valor del parámetro controlado, mientras que los negativos lo disminuirán, para la misma entrada de control. Tenga en cuenta que, una vez definidos el origen y el destino en un parche, no se producirá ninguna modulación hasta que el control de Profundidad se establezca en un valor distinto de cero.
Valores negativos de Profundidad No funcionan con ciertos parámetros, a menos que ya se esté aplicando modulación a ese parámetro mediante algún otro enrutamiento, en cuyo caso el sentido negativo “cancela” la modulación ya presente. Algunos ejemplos son:
-
Sincronización vertical del oscilador: debe aplicarse a través del menú del oscilador antes de que pueda reducirse mediante un enrutamiento de matriz de modulación.
-
FM de un oscilador por otro: otra ranura de modulación debe estar aplicando la FM antes de que pueda cancelarse.
Prensado Mod de efectos Abre el menú FX Mod Matrix.
La matriz de modulación FX es, en efecto, una extensión de SummitLa matriz de modulación principal de s, pero se dedica exclusivamente a utilizar varias internas. Summit Fuentes para modular parámetros de efectos. Cuenta con cuatro ranuras, cada una con dos entradas, lo que permite modular simultáneamente hasta cuatro parámetros de efectos diferentes desde hasta ocho fuentes distintas. Su configuración es similar a la de la Matriz de Modulación principal. Las cuatro páginas son idénticas y cada una permite configurar una ranura.
A continuación se muestra el menú predeterminado para la ranura 1:
Al igual que con la matriz de modulación principal, cada ranura tiene dos entradas, A y B, lo que permite que cada parámetro FX de destino sea modulado por dos fuentes diferentes. Los tres botones a la izquierda de la pantalla OLED seleccionan las filas 2, 3 o 4 para el ajuste, pero tenga en cuenta que el botón de la fila 2 alterna la selección de fuente entre las entradas de ranura A y B. La fuente A se muestra a la izquierda de la fila 2 y la fuente B a la derecha: en la pantalla predeterminada que se muestra arriba, ambas están configuradas en Directo (sin modulación seleccionada).
-
Rango de ajuste: ver tabla en Matriz de modulación FX – fuentes para obtener una lista de fuentes disponibles
-
Rango de ajuste: ver tabla en Matriz de modulación FX – destinos para ver la lista de destinos disponibles
El parámetro Profundidad establece “cuánto” de control se aplica al Destino, es decir, el parámetro que está siendo modulado por la(s) fuente(s) seleccionada(s). Si tanto la Fuente A como la Fuente B están activas en la ranura en cuestión, Profundidad controla su efecto combinado. Si no se selecciona ninguna fuente, Profundidad El control se puede utilizar para ajustar la “cantidad” del parámetro de destino. Establecer un valor negativo de Profundidad tiene el efecto de reducir el efecto del parámetro de destino tal como se establece mediante su propio control u opción de menú.
Presione el Ajustes botón para abrir el Ajustes Menú. Este menú tiene 31 páginas, numeradas del 1 al 9 y de la A a la V. Contiene un conjunto de funciones de sintetizador y sistema a las que, una vez configuradas, no será necesario acceder con frecuencia. Ajustes El menú incluye configuraciones globales del sintetizador, rutinas de respaldo de parches, configuraciones MIDI y de pedal, enrutamientos de E/S y las 16 tablas de ajuste del oscilador definibles por el usuario, entre otras funciones.
El Ajustes El menú define ajustes globales para el sintetizador y no se guardan con los parches individuales. Sin embargo, es posible conservar el contenido actual del... Ajustes menú abriendo Ajustes y presionando Ahorrar . Esto garantiza que las configuraciones (como las tablas de ajuste, VelShape y protección de memoria de parche) se conservan después de apagar y encender.
Sugerencia

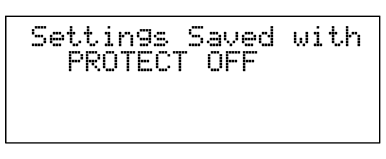

Al guardar la configuración como se describe arriba, también se guardará el parche actual, con todos sus valores de parámetros actuales como predeterminados, y este parche se volverá a cargar en el próximo ciclo de encendido.

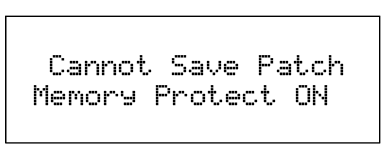

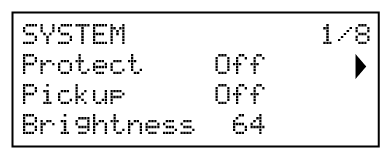

Configuración Proteger Activar desactiva SummitFunción de guardado de parches: posteriormente, al presionar Ahorrar Generará el siguiente mensaje en pantalla:
Esta es una función útil si necesita asegurarse de que los parches ya guardados (incluidos los parches de fábrica) no se puedan sobrescribir.
Si Proteger está apagado, presionando Ahorrar almacenará todas las configuraciones actuales del sintetizador, incluidas las del Ajustes Menú. Se mostrará el siguiente mensaje:
El escenario de Levantar permite la posición física actual de SummitLos controles giratorios deben tenerse en cuenta. Cuando Levantar está apagado, ajustando cualquiera de SummitLos controles giratorios producirán un cambio de parámetro y un efecto potencialmente audible de inmediato (una pequeña diferencia entre el valor del parámetro correspondiente a la posición física del control y el valor actualmente vigente para el Patch puede hacer que el efecto sea inaudible). Cuando se establece en On, el control debe moverse a la posición física correspondiente al valor del parámetro guardado para el Patch cargado actualmente, y solo modificará el valor del parámetro una vez que se alcance esa posición. Para parámetros con un rango de 0 a 255, esto significa que la posición de las 12 en punto corresponderá a un valor de 127; para parámetros con un rango de -64 a +63, la posición de las 12 en punto corresponderá a un valor de cero.

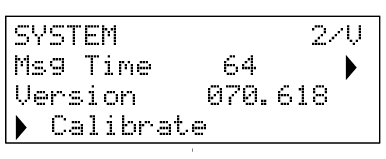

Hora del mensaje Establece el tiempo durante el cual se muestran los valores de los parámetros (y el valor guardado para el parche actual) al ajustar un control giratorio. El tiempo máximo (valor de 127) equivale a aproximadamente 3 segundos.
Estos son datos de solo lectura e informes. SummitVersión del sistema operativo (SO). Esto le permite asegurarse de tener instalado el sistema operativo más actualizado.
Al pulsar el botón de la fila 4, se inicia una rutina de calibración que ajusta con precisión los filtros, los VCA y el circuito de distorsión. Esta calibración se realiza en fábrica y no debería ser necesario repetirla, pero se incluye como medida de precaución. El procedimiento dura varios minutos y no se debe tocar el sintetizador mientras se está llevando a cabo. Tenga en cuenta que la rutina anula el control de volumen principal y lo ajusta al máximo.
Aviso
ADVERTENCIA: La prueba genera varios tonos que estarán presentes en las salidas del sintetizador; le recomendamos que silencie o apague cualquier amplificador o altavoz externo conectado, ya que estos tonos se reproducirán a todo volumen.

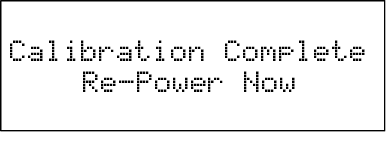

Cuando finaliza el proceso de calibración, la pantalla muestra:

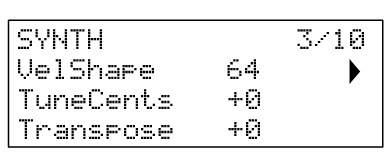

Este parámetro modifica la respuesta del sintetizador a la curva de velocidad configurada en el teclado. El valor predeterminado de 64 produce una relación lineal entre la curva de velocidad y la respuesta del sintetizador. Reducir el valor hará que las pulsaciones más ligeras produzcan un mayor volumen; un valor más alto produce el efecto contrario. Puede configurar el VelShape parámetro para adaptarlo a tu estilo de juego habitual.
Este control ajusta las frecuencias de todos los osciladores en la misma pequeña cantidad, lo que permite afinar el sintetizador para que suene como otro instrumento si es necesario. Los incrementos son centésimas de tono (1/100 de semitono), por lo que al ajustar el valor a ±50 se afina el sintetizador a un cuarto de tono, a medio camino entre dos semitonos. Un ajuste de cero afina el teclado con el La por encima del Do central a 440 Hz, es decir, afinación estándar de concierto.
Transponer es un entorno global útil que “cambia” SummitEl teclado sube o baja un semitono a la vez. También aplica el mismo "desplazamiento" a los datos de notas MIDI recibidos, así que si estás tocando... Summit Desde un teclado MIDI maestro o controlándolo desde un secuenciador, aún puedes usar la transposición. Transponer Se diferencia del ajuste del oscilador en que modifica los datos de control del teclado en lugar de los osciladores. Por lo tanto, la configuración Transponer a +4 significa que puedes tocar con otros instrumentos en la tonalidad actual de Mi mayor, pero solo necesitas tocar notas blancas, como si estuvieras tocando en Do mayor.
Nota Transponer no afecta los datos de notas generados por el arpegiador.

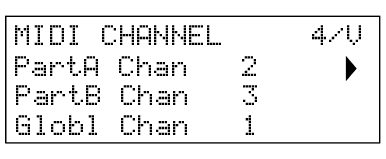

SummitLa arquitectura bitímbrica de 's implica que consta de dos sintetizadores independientes, uno para cada parte. Al trabajar con Multi Patches, puede configurarlo para recibir y transmitir datos MIDI para cada una de las dos partes en canales separados, lo que ofrece la mayor flexibilidad de conexión con equipos externos.
Parte A Chan Le permite seleccionar qué canal MIDI se utilizará para los datos MIDI relacionados con la Parte A.
No se transmiten ni reciben datos en los canales MIDI individuales cuando Summit está en modo Multi Patch. Cómo Summit El modo de entrada y salida de datos MIDI en el modo Multi Patch se modifica aún más mediante el MODO MÚLTIPLE en uso. Ver Operación MIDI en modos de parche único y múltiple Para más detalles.
Parte B Chan le permite seleccionar qué canal MIDI se utilizará para los datos MIDI relacionados con la Parte B. En todos los demás aspectos, funciona como se describe a continuación. Parte A Chan arriba.
El canal MIDI global debe usarse en modo de parche único. No se transmiten datos en el canal MIDI global cuando Summit está en modo Multi Patch.
En funcionamiento normal (con Local configurado en On), todos SummitLos controles físicos de están activos y transmiten sus configuraciones como datos MIDI, proporcionados CC/NRPN (en otro Ajustes La página) está configurada en Transmitir o Rec+Tran (consulte la configuración de datos de Control MIDI a continuación).
Con Local Si se establece en Apagado, los controles físicos ya no varían ningún control interno. Summit parámetros, pero siguen generando sus valores como datos MIDI de la misma manera.
El modo local Seq significa que puede usar Summit con un secuenciador externo, reenviando MIDI a Summit, sin causar ningún problema de retroalimentación MIDI. Con Local configurado en Seq, las teclas, las ruedas de modulación y tono, y el aftertouch envían datos MIDI pero no afectan SummitEl motor de síntesis. Todos los demás controles del panel frontal afectan al motor, pero no envían datos MIDI.
Esta configuración determina cómo el arpegiador procesa los datos MIDI.
-
Desactivado: el arpegiador responde a los datos de notas MIDI entrantes, ya sea a través del puerto MIDI IN DIN o del puerto USB. Los datos de control se transmiten desde los puertos MIDI OUT y USB. Si los datos de nota se reciben en el puerto MIDI IN, también se retransmiten a MIDI THRU.
-
Activado: En esta configuración, el arpegiador responde a los datos de notas MIDI recibidos de la misma manera, pero además transmite datos de notas del arpegiador a través de los puertos MIDI OUT y USB, junto con datos de control.
Con la configuración predeterminada CC/NRPN configuración de Rec+Trans, SummitLos controles físicos de transmiten sus configuraciones como datos MIDI CC o NRPN (ver tabla en Lista de parámetros MIDI). Summit También responde a los datos MIDI CC/NRPN recibidos con esta configuración. Puede elegir transmitir solo datos MIDI y no recibirlos (Transmitir), o recibirlos pero no transmitirlos (Recibir). La cuarta opción, Deshabilitado, aísla efectivamente Summit de cualquier otro equipo MIDI al que esté conectado. Véase también Control local activado/desactivado más arriba. Tenga en cuenta que los mensajes CC/NRPN no incluyen datos de parche, que se gestionan por separado como mensajes de cambio de programa; véase Banco/Parche más abajo.
Esta configuración controla cómo Summit Gestiona mensajes de cambio de programa y de banco MIDI. Con la configuración predeterminada de Rec+Trans, Summit Envía un mensaje de cambio de programa/banco cada vez que se carga un nuevo parche y también cargará un parche cuando se lo indique un controlador MIDI externo, como Novation SummitAl igual que con los datos de control MIDI (arriba), puede elegir configurar Recibir o Deshabilitar, por lo que Summit no transmite mensajes de cambio de programa/banco cuando cambia parches, o para configurar Transmitir o Deshabilitar, por lo que Summit no responde a mensajes de cambio de programa/banco de equipos externos.
Sugerencia
Si descubre que sus otros sintetizadores MIDI están cambiando su sonido cuando cambia un parche en Summit, probablemente estén reaccionando a los mensajes de Cambio de Programa transmitidos por SummitSi esto no es deseable, configure Banco/Parche en Summit ya sea para Deshabilitado o para Recibir.

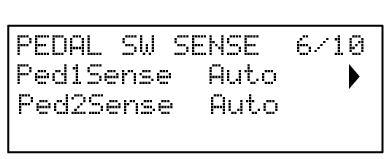

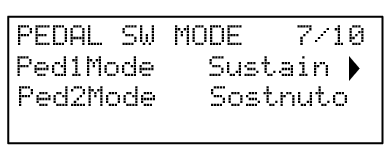

Estas dos páginas del menú se refieren únicamente a los pedales del tipo interruptor (encendido/apagado). [Si está utilizando uno o más pedales de expresión, estos pueden conectarse a uno o a ambos de los dos PEDAL Conectores en la parte posterior de la unidad. No hay opciones en el menú de configuración para los pedales de expresión: se asignan en la matriz de modulación para cada patch.
Summit Admite dos pedales de interruptor de pie de varios tipos. Se puede conectar un pedal de sustain o un interruptor de pie a Summit a través del PEDAL 1 o PEDAL 2 enchufes . Determine si su pedal de sustain es del tipo normalmente abierto o normalmente cerrado y ajuste el Ped1Sense o Ped2Sense parámetro adecuado. Si no está seguro de cuál es, conecte el interruptor de pedal con Summit Desconéctalo y luego enciéndelo (¡sin pisar el pedal!). Siempre que el valor predeterminado de Automático siga configurado, la polaridad se detectará correctamente.
La configuración del modo de pedal determina la función que desea que tengan los pedales de conmutación. Ambos pedales pueden actuar como interruptores de pie para... SummitFunciones de Animate: en este caso, al presionar un pedal se activa el efecto Animate definido en el Patch. Puedes asignar cualquiera de los pedales como Sustain o Sostenuto (como el pedal central en un piano de tres pedales). Al configurarlo como Sostenuto, las notas que se tocan al presionar el pedal se mantendrán. Una vez presionado el pedal, las notas posteriores no se mantendrán. Esto es útil para tocar melodías sobre un acorde sostenido.

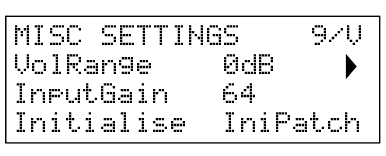

Este parámetro global es, en efecto, una atenuación (o reducción de nivel) de 3 o 6 dB en las salidas de audio principales. Es útil cuando el equipo SummitLas salidas están conectadas para tener un rango restringido de nivel de entrada y es necesario limitar el nivel máximo. Summit puede generar salida.
Este parámetro es un ajuste del nivel de entrada para SummitEntradas de nivel de línea externa Estas entradas de audio se pueden enrutar a dos áreas de Summit:pueden agregarse a la cadena principal de procesamiento de señales antes o después de la sección de Filtro; este enrutamiento se habilita con el Entrada de audio función en la página 3 de la Voz menú (ver Enrutamiento de entrada de audio externa). El segundo uso para ellos es dirigirlos a la sección de efectos, por lo que SummitSe puede aplicar el procesamiento FX de . Este enrutamiento está habilitado en la página C de la Ajustes menú (ver ???).
Con la configuración predeterminada de IniPatch, presionando el Inicializar botón Cargará un parche inicial, con todos sus valores de parámetros predeterminados, lo que le proporciona un punto de partida útil para crear nuevos sonidos. En el modo de parche único, esto será Parche de inicio; en el modo Multi Patch, solo la parte seleccionada actualmente por CONTROL MULTIPARTE será Parche de inicio.
Al configurar el Inicializar parámetro a Vivir, Summit conservará todas las configuraciones actuales del panel de control al cargar el parche inicial, por lo que cualquier modificación de sonido en la que haya estado trabajando ahora se aplicará a una copia del parche inicial cuando Inicializar se presiona. Tenga en cuenta que esto se aplica solo a los controles físicos; cualquier ajuste realizado a las configuraciones de menú adicionales será anulado y reemplazado por aquellos pertenecientes al parche inicial.
La página 10 del menú Ajustes permite calibrar los potenciómetros con un tope central. Coloque todos los potenciómetros bipolares en sus posiciones centrales y pulse "Ir".
Las macetas con retenes centrales incluyen:
-
Todos los controles del oscilador
-
Profundidad del LFO 1
-
Profundidad de la envolvente del filtro
-
Se muestra como: Modo de ajuste
-
Valor inicial: Nota
-
Rango de ajuste: Nota, Octava
TuningMode afecta a cómo se afinan las notas cuando se utiliza una tabla de afinación personalizada.
-
Cuando se configura en Nota, la tabla de afinación no se repite entre octavas. Cada nota en cada octava puede tener su propio valor de afinación. Por ejemplo, si se afina la nota Mi3 subiendo 20 cents, solo Mi3 se verá afectada. También se podría afinar Mi2 subiendo 30 cents, y seguiría siendo independiente de Mi3. Esto permite sistemas de afinación donde las octavas se dividen en un número diferente de pasos, como 31EDO (31 Divisiones Iguales de una Octava), donde una octava abarca 31 notas en lugar de las 12 estándar.
-
Cuando se selecciona la opción Octava, la tabla de afinación se vuelve repetitiva. Cualquier ajuste de afinación en una nota se aplica de forma consistente en todas las octavas. Por ejemplo, si se afina un Mi3 subiendo 20 cents, todos los Mi en todas las octavas (Mi2, Mi4, Mi5, etc.) también se subirán 20 cents.
Nota
Si anteriormente usaste el modo Nota para establecer diferentes valores de afinación para la misma nota en distintas octavas (por ejemplo, Mi2, Mi3 y Mi4, cada una con una desafinación única), al cambiar al modo Octava no se sobrescribirán esos ajustes individuales de inmediato. El cambio solo surte efecto una vez que modificas un valor de afinación en el modo Octava.
Patch Cue te permite "preparar" un nuevo parche separando la selección del parche en dos pasos. Con PatchCue desactivado, el codificador o Patch +/- te permite cambiar inmediatamente a un nuevo parche. Con PatchCue activado, puedes navegar a un nuevo parche con el codificador o los botones Patch +/-. El parche no cambiará, pero Individual/Múltiple El botón parpadea para indicar que has seleccionado un parche. Pulsa el botón parpadeante para realizar el cambio de parche.

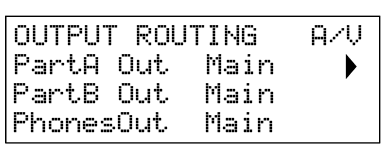

Summit Le permite aprovechar al máximo su arquitectura bitímbrica al brindarle la opción de enrutar cada una de las dos partes a diferentes salidas estéreo. La configuración predeterminada enruta ambas partes a la RESULTADOS PRINCIPALES , pero puedes enrutar cualquiera de los dos a la SALIDAS AUXILIARES
en su lugar si lo desea. Esto le permite enviar las dos partes fuera de Summit Se pueden conectar de forma independiente a un mezclador para controlar el nivel por separado o grabarlas en pistas independientes de una DAW o una grabadora multipista externa. También permite enviar una parte a una unidad de efectos externa.
Parte A fuera te permite elegir cuál de SummitLas dos salidas estéreo de la Parte A se enrutan a.
Vea más arriba para más detalles.
Parte B fuera te permite elegir cuál de SummitLas dos salidas estéreo de la Parte B se enrutan a.
Teléfonos fuera Selecciona la señal disponible en el AURICULARES producción Los auriculares seguirán una u otra de las dos salidas estéreo, principal o auxiliar. En cualquiera de estas configuraciones, escuchará lo que esté enrutado actualmente a la salida principal o auxiliar, en estéreo. Con la configuración predeterminada, tanto las partes A como B se enrutan a la salida principal, así que si Teléfonos fuera Si se configura en Principal, escuchará ambas partes en estéreo completo.
La tercera opción, Dividir, envía una suma mono (I+D) de la señal asignada a la salida principal al auricular izquierdo y una suma mono de la señal asignada a la salida auxiliar al derecho. Esta configuración es útil si se envían las dos partes a salidas diferentes.
El menú Configuración tiene tres páginas relacionadas con SummitSecciones de efectos de .

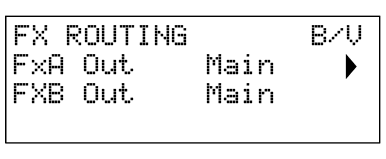

Summit Permite enrutar las salidas procesadas de los dos procesadores de efectos (para las partes A y B) —la señal procesada— independientemente de la señal sin procesar. La configuración predeterminada es que la salida de ambos procesadores se enrute a la salida principal, pero puede enrutar una o ambas a la salida auxiliar si lo desea.
Salida FxA le permite elegir a qué salida estéreo se enruta el procesador de la Parte A.
Vea más arriba para más detalles.
Salida FxB le permite elegir a qué salida estéreo se enrutará el procesador de la Parte B.
La configuración predeterminada (Synth) enruta la salida final de SummitLa cadena de señal del sintetizador Parte A llega a la entrada del procesador de efectos Parte A, para que se puedan agregar efectos al sonido del sintetizador.
También puede utilizar el procesador de efectos Parte A para agregar efectos a las señales externas conectadas al panel trasero. ENTRADAS enchufes Esta ruta alternativa se realiza configurando Fuente FxA A externo. En este caso, la sección de efectos solo procesará el audio externo entrante y ya no estará disponible para procesar la Parte A del sonido del sintetizador.
La configuración predeterminada (Synth) enruta la salida final de SummitLa cadena de señal del sintetizador Parte B a la entrada del procesador de efectos Parte B, para que se puedan agregar efectos al sonido del sintetizador.
También puede utilizar el procesador de efectos Parte B para agregar efectos a las señales externas conectadas al panel trasero. ENTRADAS enchufes Esta ruta alternativa se realiza configurando Fuente FxB A externo. En este caso, la sección de efectos solo procesará el audio externo entrante y ya no estará disponible para procesar la Parte B del sonido del sintetizador.
Este control determina el nivel de la señal de entrada externa que se mezclará con la salida del procesador de efectos de la Parte A. Con el ajuste predeterminado de 127 (máximo), la señal de entrada (o "seca") se escuchará a pleno volumen. Con un ajuste de cero, la señal de entrada no estará presente en la salida y solo se escuchará la señal procesada (o "húmeda").
Esta configuración puede ser relevante si está utilizando la sección FX en un bucle de envío y retorno desde un mezclador externo: en esta situación es normal mezclar la señal de retorno procesada con la señal de entrada seca dentro del mezclador.

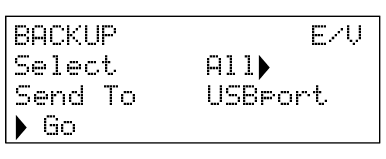

Novation recomienda el uso de Novation Components Online Librarian para gestionar completamente sus Patches; consulte Actualizaciones del sistema mediante ComponentsSin embargo, también puede importar y exportar datos de parches mediante mensajes MIDI SysEx, utilizando aplicaciones como SysEx Librarian (Mac) o MIDI-OX (Windows).
Seleccionar Permite elegir qué parches respaldar como datos SysEx. Puede elegir el parche activo (Actual) o cualquiera o los cuatro bancos completos (128 parches por banco) de parches individuales (prefijo P) o parches múltiples (prefijo M). Las opciones P ABCD y M ABCD seleccionan los cuatro bancos de parches individuales o múltiples, respectivamente.
También puede elegir hacer una copia de seguridad de todas las configuraciones del sintetizador actual (elija Configuración), o de las configuraciones del sintetizador actual más cada parche individual y múltiple (elija Todo).

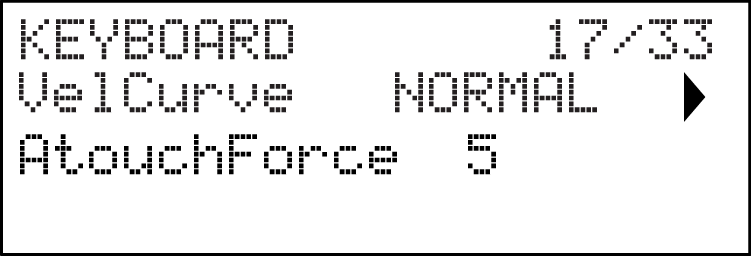

El VelCurve El parámetro funciona junto con el parámetro Velocidad, que se establece en la página 1 de la Env menú.
La respuesta a la información de velocidad del teclado se puede configurar con esta función. Un valor ALTO indica que cambios menores en la velocidad (un estilo de interpretación más ligero) generarán un cambio mayor en la respuesta a la velocidad, ya sea el volumen o cualquier otro destino de modulación al que se dirija la velocidad. Un valor BAJO indica cambios mayores en la velocidad (un estilo de interpretación mucho más intenso generará cambios mayores en la respuesta a la velocidad). NORMAL es, obviamente, un punto intermedio entre estos dos, y NORMHI y NORMLO son valores intermedios.
Summit Te brinda la capacidad de alterar los intervalos entre las notas de tu teclado, lo que te permite crear escalas de teclado alternativas a la afinación estándar de doce tonos "occidental" con la que todos estamos familiarizados.
Esto se logra mediante el uso de tablas de afinación, que funcionan como tablas de consulta para los osciladores, indicándoles la frecuencia que deben generar al pulsar una tecla específica. Existen 17 tablas de afinación en total, y la selección de la tabla que se va a utilizar se realiza en la página 1 del menú del oscilador.
Por defecto, los osciladores utilizan la Tabla de Afinación 0, que genera la afinación estándar de Temperamento Igual. Las 16 tablas restantes tienen los mismos datos predeterminados (por lo que seleccionarlas sin ninguna modificación previa también producirá la afinación estándar de Temperamento Igual), pero se pueden modificar para crear cualquier escala o distribución de teclado que se desee. Esto permite crear nuevos acordes y armonías que no se pueden lograr con la afinación estándar.
Cada una de las 16 tablas de afinación definibles tiene su propia página: estas son las páginas G a V de la Ajustes Menú. Las páginas son idénticas: la página predeterminada para la Tabla de Ajuste 1 se muestra a continuación como ejemplo.
Tenga en cuenta que no oirá el efecto de cambiar ningún parámetro de la tabla de afinación a menos que la tabla de afinación que se está configurando esté seleccionada en la página 1 del menú del oscilador.
Este parámetro establece la nota del teclado cuyo tono se va a redefinir. Nota Kbd seguirá la última tecla pulsada: si pulsas el Do central sin que el teclado aplique ningún cambio de octava u otra transposición, Nota Kbd asumirá el valor C 3. Si el cambio de octava o la transposición están activos en el teclado, los datos MIDI enviados se modificarán y el parámetro mostrará en consecuencia el valor de la nota desplazada.
Una vez que defina la nota del teclado que se va a redefinir con Nota Kbd, puedes configurar Nota de reafinación a cualquier nota, arriba o abajo Nota Kbd. Luego, cuando toques la nota definida por Nota Kbd, escucharás la nota definida por Nota de reafinación.
Nota de reafinación siempre mostrará la nota que se está generando realmente y, por defecto, tendrá el mismo valor que Nota Kbd antes de que se aplique cualquier reajuste. Una vez que se ha redefinido una clave, Nota Kbd confirmará qué tecla se está presionando, mientras Nota de reafinación mostrará la nota real que se genera con esa tecla.
El uso de tablas de afinación no te limita únicamente a los intervalos de notas estándar. Summit Admite la “microafinación”, mediante la cual cualquier tecla puede generar una nota “intermedia”, con una resolución de 1/256 de semitono (0,4 cents). Con Reajuste Frac establecido en 0, la nota que se está definiendo (Nota Kbd) adoptará el valor de tono establecido por Nota de reafinación. Como Reajuste Frac Cuando aumenta, el tono de la nota se agudiza en un microintervalo a la vez. Reajuste Frac Cuando alcanza un valor de 255, un paso más genera la siguiente nota estándar de la escala y el valor se restablece a cero. Siguiendo el mismo principio, el parámetro también puede disminuirse en microintervalos para aplanar la nota.
Sugerencia
Los cuartos de tono, como los que se encuentran en muchas escalas musicales orientales, se pueden crear ajustando Reajuste Frac hasta 127.
Summit También admite archivos de afinación de Scala, que proporcionan una gama de escalas interesantes e inusuales. Los archivos de Scala se agregan a través de Novation Components. Puede encontrar más información en huygens-fokker.org/scala/También se admiten los mensajes del estándar de afinación MIDI (MTS), lo que permite modificar o intercambiar archivos de afinación entre dispositivos.
