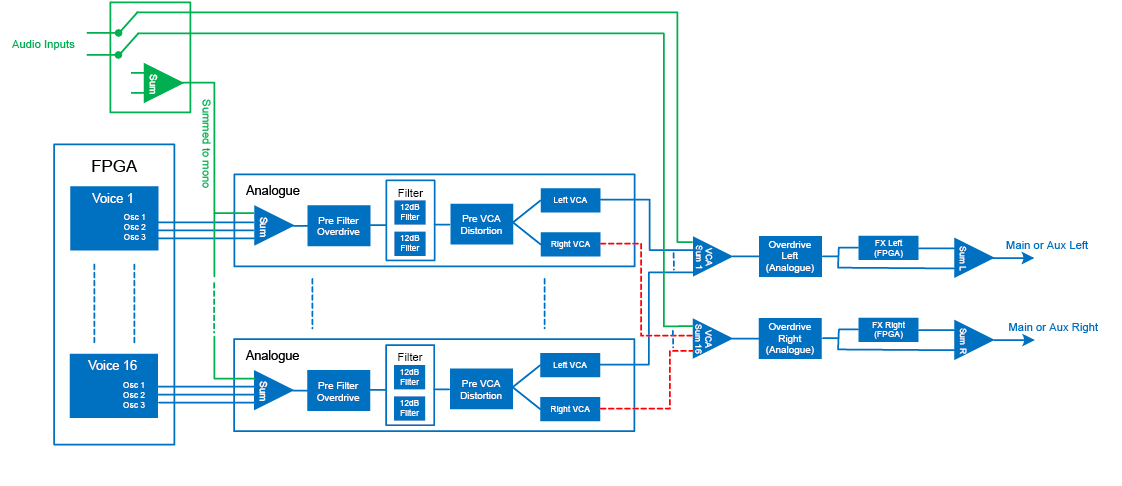

SummitLa arquitectura de 's consta esencialmente de dos sintetizadores completos, idénticos, pero completamente separados, con un único conjunto de controles. Dependiendo del tipo de patch utilizado (simple o múltiple), los dos sintetizadores funcionan de forma idéntica, con cada control afectando al mismo parámetro en ambos sintetizadores simultáneamente (parches individuales), o funcionan de forma diferente, generando las partes A y B de un multipatch, con cada control afectando a su parámetro solo en uno de los dos sintetizadores a la vez.
Cada uno de SummitLas dos partes de 's utilizan ocho voces independientes, que se procesan de forma independiente a lo largo del resto de la cadena de señal. Las voces se sintetizan digitalmente en una matriz de puertas programables en campo (FPGA) mediante osciladores controlados numéricamente que funcionan a una frecuencia de reloj extremadamente alta, lo que genera formas de onda indistinguibles de las obtenidas mediante síntesis analógica tradicional.
Cada voz es una mezcla de las salidas de los tres osciladores; cuando ajusta uno de los controles de nivel del oscilador ,
o
En realidad, estás ajustando el nivel de ocho voces simultáneamente. Los elementos subsiguientes en la cadena de procesamiento de señal son completamente analógicos. Ten en cuenta que la distorsión se puede añadir en varios puntos: antes del filtro (Sobremarcha
), después del filtro (FltPostDrv en el Voz Menú) y después de la suma final de voces (Nivel de distorsión
) El efecto sonoro puede ser bastante diferente en cada caso.
Tenga en cuenta que los efectos de dominio temporal (FX) —chorus, delay y reverb— también se generan digitalmente en el FPGA. La señal de efectos estéreo enviada a la sección de procesamiento de efectos se toma después del VCA principal, por lo que todas las distorsiones añadidas a las señales son procesadas por los efectos. La señal de retorno de efectos se añade de nuevo al mismo punto de la ruta de la señal.
Summit También tiene un par de entradas de audio (ver en Panel trasero): estos le permiten conectar fuentes de audio externas, por ejemplo, de otros módulos de sintetizador, y luego usar SummitLas amplias capacidades de procesamiento de la empresa para procesar sus sonidos. Los dos conectores jack de 6,35 mm están diseñados para las señales izquierda y derecha de un par estéreo, pero puede conectar una fuente mono solo a la entrada IZQUIERDA si lo desea.
Página 3 de la Voz El menú habilita estas entradas y permite elegir si las señales externas conectadas se mezclarán con cada una de las 16 voces en la entrada de la sección de filtro analógico o se añadirán al sonido del sintetizador «post-VCA» en la salida de la sección de filtro. La primera opción... Prefiltrado en el menú – agrega efectivamente las señales externas a SummitLos sonidos generados internamente son propios y, por lo tanto, se someterán al mismo procesamiento de señal que los sonidos del sintetizador nativo, incluido el prefiltro Overdrive analógico y la distorsión Pre-VCA.
La segunda opción – PostFilt en el menú: le permite enrutar las señales externas directamente a SummitSección FX, donde pueden agregarse a los sonidos del sintetizador nativo o tener una de las secciones FX asignada exclusivamente a ellos: esta selección se realiza en la página C de la Ajustes Menú. Dado que las salidas de las secciones de efectos pueden enrutarse tanto a las salidas principales como a las auxiliares, esto permite añadir efectos a señales externas con total independencia de las funciones del sintetizador.
