Circuit Tracks 硬件概述

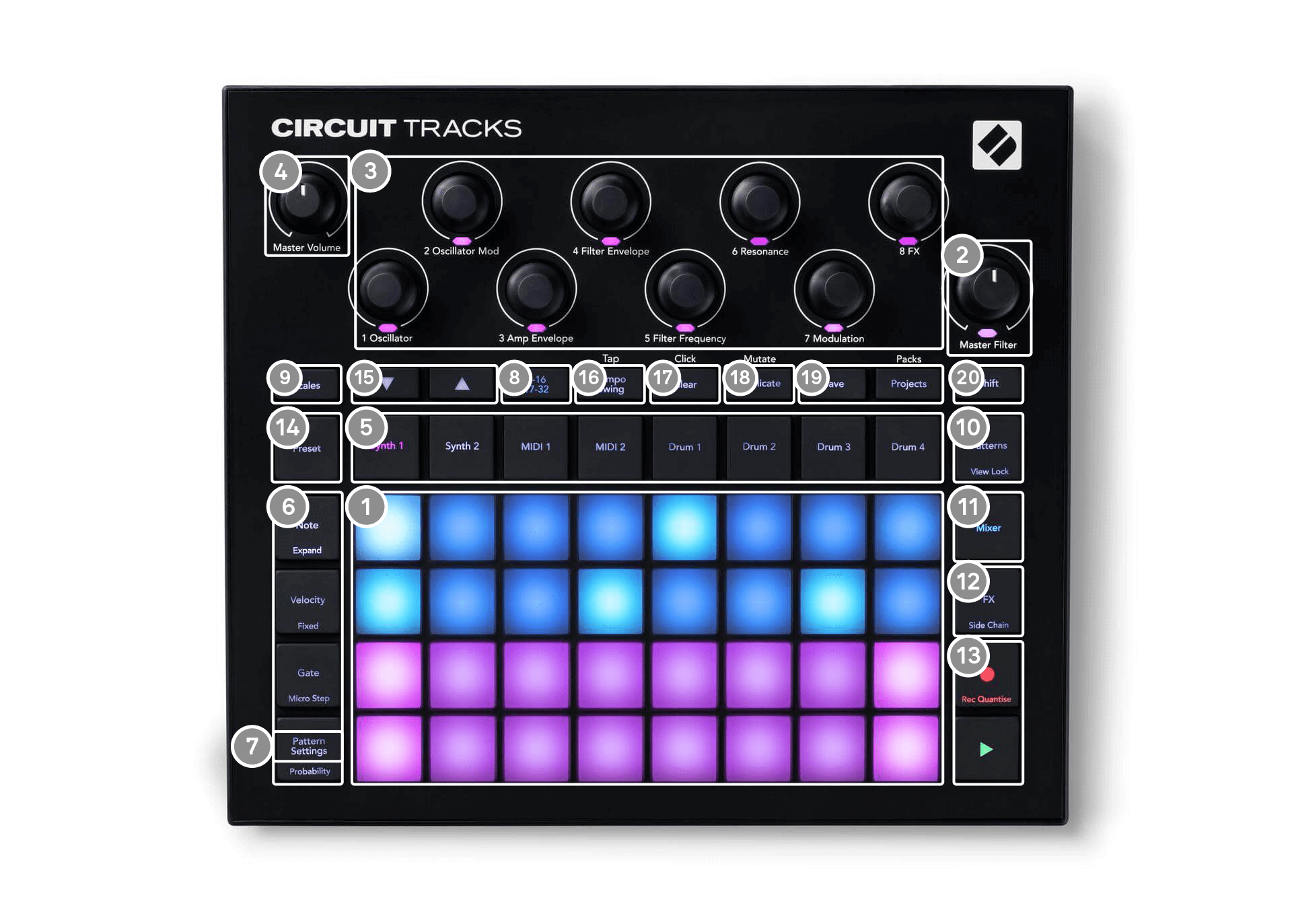

32 个打击垫的游戏网格——4 × 8 打击垫矩阵；内部采用 RGB LED 照明。根据所选视图，网格可“拆分”为具有不同功能的逻辑区域。

主过滤器 - 带中央定位销和 RGB LED 的旋转控制器：控制整个混音的滤波频率，类似模拟合成器。始终处于激活状态。

宏控制 1 到 8 – 八个多功能旋转编码器，配有 RGB LED 灯。这些控件的可用性和功能会因 Circuit Track 的不同视图而异：不过，面板图例概括描述了每个编码器应用于默认 Patch 合成器轨道时的功能。宏控件在演奏中的移动可以被录制和回放。

主音量 – 控制整体水平 Circuit Tracks' 音频输出。

其余大多数按钮选择 32 键网格来显示特定 看法。 每个 看法 提供有关特定音轨的特定方面、模式或声音选择、时间调整等的信息和控制。还要注意，几个按钮具有额外的“Shift”功能，在按钮上（或上方）用较小字体的图例表示。

许多按钮 - 包括 • 记录 - 具有瞬时（长按）和锁定（短按）模式。长按将暂时显示该按钮的视图，但仅在按住按钮时有效。松开后，视图将恢复到按下按钮之前的状态。短按按钮将切换网格视图到按钮中预设的视图。 记录 按钮是一种特殊情况，因为它不会调用替代网格显示，但其瞬时动作允许快速进入和退出记录模式。

轨道按钮： 合成器 1 和 2/MIDI 1 和 2 /鼓 1 到 4 – 这八个按钮选择不同的网格 视图。其操作根据其他用户操作而略有不同。

步骤按钮： 笔记， 速度， 门，以及 可能性 – 这些将电网进一步 视图，并允许针对当前选定的轨道单独输入、删除或修改模式每个步骤的参数。请注意 可能性 是 Shift 函数 图案设置 按钮。

图案设置 – 将电网切换至 看法 允许调整当前选定曲目的模式长度、播放速率和方向。

步骤页 (1-16/17-32) – 选择当前所选轨道的 Pattern 初始长度是 16 步还是 32 步。选择 32 步 Pattern 后，按钮图例的颜色会在序列运行时发生变化，以指示网格当前显示的是序列的哪“一半”。您可以选择在任何轨道上使用 16 步或 32 步 Pattern。

秤 – 打开 秤视图：允许为合成键盘选择十六种不同的音阶之一，并允许您将合成键盘转调到更高或更低的键。

模式 – 打开 模式视图：可让您为每个合成器、MIDI 和鼓轨道存储多个模式，并将它们连接在一起以形成模式链。

混合器 – 使 混音器视图，您可以在其中静音或调整组成序列的每个合成器、鼓和音频输入的级别，并在立体声图像中平移每个音轨。

特效 – 打开 外汇观点；可让您为每个合成器、鼓和音频输入单独添加混响和延迟效果。

● 录制和 ▶ 播放 – 这两个按钮启动和停止序列 （玩），然后进入录制模式 （记录）。在播放模式下，您在网格上播放的任何内容都会被听到；在录音模式下，您播放的任何内容都会被听到并添加到序列中。

磷重置 – 打开 预设视图 用于当前选定的音轨。每个合成器音轨可使用 128 个音色中的任意一个，每个 MIDI 音轨可使用 8 个 MIDI 模板中的任意一个，每个鼓音轨可使用 64 个打击乐采样中的任意一个。合成器和鼓预设共 32 页。

▼ 和 ▲ - 这两个按钮具有不同的操作（和颜色），具体取决于当前选择的 看法。 在 注释视图， 它们允许您在输入音符时将合成器打击垫或 MIDI 轨道的音高向上移动一到五个八度，或向下移动一到六个八度：每个轨道的音高范围均可独立调整。在其他一些视图中，它们允许选择第二个页面，例如在 模式视图 这样您可以从每个轨道的八种模式中进行选择，尽管每次只显示四种。

速度 和 摇摆 – 速度 让您使用宏控制 1 设置序列的 BPM（节奏）； 摇摆 通过改变步进之间的时间，改变节奏型的“感觉”，并使用宏 2 进行调整。在此模式下，宏 5 会调整节拍器音轨的音量。

清除 – 允许删除单个序列步骤、存储的宏控制动作、模式或项目。

复制 – 操作类似于模式和单个步骤的复制粘贴功能。

节省 和 项目 – 让您保存当前项目并打开以前保存的项目。

转移 – 多个按钮具有“第二功能”，通过按住 转移 按钮并按下相关按钮。为了避免按住 转移 按钮，您可以启用'粘滞移位'。当您按下 转移， 它的作用就像一直按住直到你再次按下它一样。要启用 粘滞移位， 进入 设置视图 并按 转移。 粘滞移位 处于开启状态时 转移 按钮呈亮绿色。

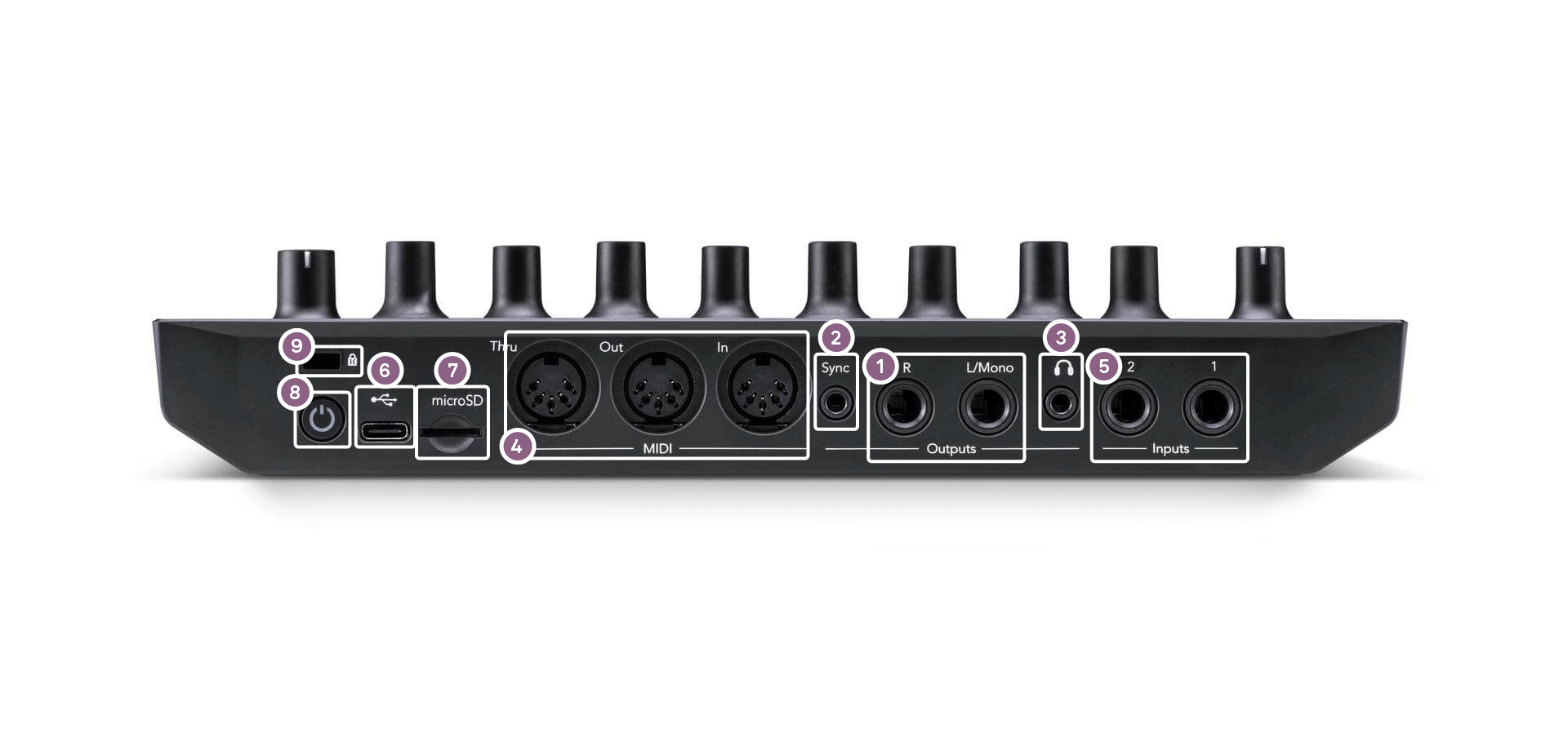

输出 - 左/单声道 和 R – Circuit Tracks' 两个 ¼” TS 插孔上的主音频输出。最大输出电平为 -5.6dBu. 没有插头 R 插座， 左/单声道 插座带有 L 和 R 通道的单声道混合。

同步 – 3.5 毫米 TRS 插孔插座，提供 5 V 振幅的时钟信号，其速率与节奏时钟成比例：实际比率可以设置 设置视图。默认速率是每四分音符两个脉冲。

（耳机）——此处连接立体声耳机。主输出 插入插头时保持激活状态。耳机放大器可以驱动一对 150 欧姆立体声耳机 +5 dBu。

MIDI 输入， 出去 和 通过 – 标准的三个 MIDI 接口，位于 5 针 DIN 插座上。允许外部设备通过 Circuit Tracks' MIDI 序列，或外部控制器播放 Circuit Tracks' 合成器并改变合成器和 FX 参数。请注意，MIDI Thru 端口可能在 高级设置视图 充当 MIDI 输出端口的克隆；参见 高级设置视图 了解详情。

输入 1 和 2 – 两路外部音频输入：连接此处的线路电平信号可与内部生成的音色混合，并可由效果器部分单独处理。它们也可以被鼓音轨闪避。输入为非平衡式 ¼ 英寸 TS 接口。

– USB-C 端口。这也是设备的直流电源输入，用于外部供电和电池充电。设备附带一根 Type C 转 Type A 线缆。连接到电脑即可与 Components。该端口兼容 MIDI 类；可通过 USB 连接到其他支持 MIDI 的设备，以传输和接收 MIDI 数据。也可用于固件更新。注意 – Circuit Tracks' USB 端口不传输音频。

microSD – 在此处插入兼容的 microSD 卡以保存或导入项目包。

– “软”开关；为防止意外开关机，按下约一秒钟即可打开或关闭设备。按钮内置LED灯，亮起绿色时表示内置电池正在充电。

Kensington MiniSaver – 保护您的 Circuit Tracks 如果需要的话，可以采用合适的结构。
