Circuit Tracks 附录

设置视图 用于进行“全局”单元设置：包括 MIDI 通道分配、MIDI I/O 配置、时钟源选择、外部时钟速率、主压缩器开关和亮度调节。按住 转移 并按下 节省，然后按 玩 。

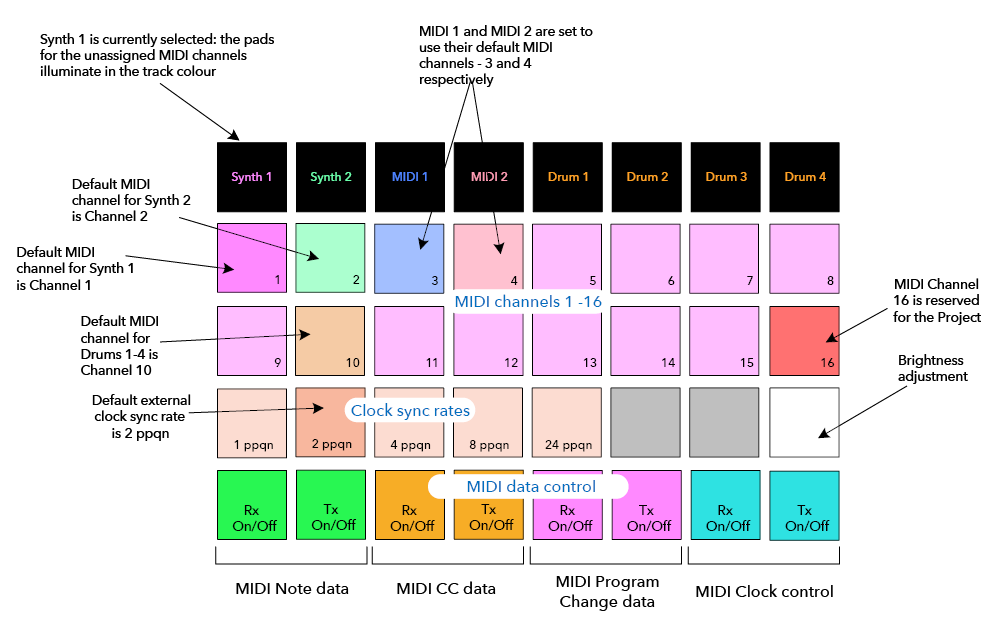

开幕 设置视图 产生如下所示的显示：

Circuit Tracks 能够通过 USB 港口 和 MIDI 输入/输出/直通 插座 。

设置视图 让你决定如何 Circuit Tracks 与其他 MIDI 设备独立操作四类 MIDI 数据：音符、CC（控制变化）、程序变化 (PGM) 和 MIDI 时钟。这确保了您在使用 MIDI 设备时拥有高度的灵活性。 Circuit Tracks 与您的系统的其余部分集成。

每个数据类别的 MIDI Rx（接收）和 Tx（发送）功能均可独立启用。25 至 32 号打击垫排列为四对按钮，如下表所示：

默认情况下，所有数据类别的 MIDI Rx 和 MIDI Tx 都处于 ON 状态（按钮亮起）。

当时钟Rx关闭时，时钟处于内部模式， Circuit TracksBPM 仅由内部节奏时钟定义。任何外部时钟都将被忽略。当 Clock Rx 处于开启状态时， Circuit Tracks 处于自动模式，BPM 将由外部应用的 MIDI 时钟设置， MIDI 输入 或 USB 端口（如果应用了有效的端口）；如果不是， Circuit Tracks 将自动切换到其内部时钟。

如果时钟 Tx 处于开启状态， Circuit Tracks 是时钟主控，其时钟（无论来源如何）将作为 MIDI 时钟在后面板 USB 和 MIDI输出 连接器。将 Clock Tx 设置为 OFF 将导致不传输时钟数据。

另请参阅“外部时钟” CT External clock。

Circuit Tracks 从后面板输出连续的模拟时钟 同步输出 连接器 振幅为 5 V。此时钟的频率与节拍时钟（内部或外部）相关。输出时钟速率可通过网格第三行的前五个按钮（打击垫编号 17-21）进行设置。您可以通过按下相应的打击垫将速率设置为 1、2、4、8 或 24 ppqn（每四分音符脉冲数）。默认值为 2 ppqn。下表总结了所有设置：

请注意，Swing（如果设置为 50% 以外的值）不适用于模拟时钟输出。

一些额外的偏好设置可以设置 高级设置视图. 进入高级设置视图，按住 转移 同时供电 Circuit Tracks 开启。要退出，请按“播放” 。

8 x 4 网格未亮起 高级设置视图；使用其他各种按钮进行调整。

保存锁定功能可让您暂时禁用保存功能。如果您在设备上准备了现场演出，此功能将非常有用。 Circuit Tracks，并且您不想冒险意外覆盖任何重要项目。要启用“保存锁定”，请同时按住 转移 和 节省 开启设备电源时关闭。启用“保存锁定”后， 节省 按钮始终不亮。

保存锁定状态在后续电源循环中保留。禁用与启用步骤相同：按住 转移 和 节省。

默认情况下，“保存锁定”是禁用的，以便可以自由保存和覆盖项目。

Circuit Tracks 启动时会加载最后一个正在使用的项目。如果在保存项目时断电，则项目可能会以某种方式损坏。这可能意味着 Circuit Tracks 在开机时出现某种异常状态。

虽然这种情况不太可能发生，但我们还是提供了一种方法 Circuit Tracks 并强制其加载空白项目。为此，请同时按住 转移 和 清除 转弯时 Circuit Tracks 在。

如果任何项目确实以任何方式损坏，则始终可以通过清除项目来删除它们（请参阅 Clearing projects）。

Circuit Tracks 其设计旨在以多种方式响应外部 MIDI 数据。MIDI 音符开启/关闭、程序变化 (PGM) 和连续控制器 (CC) 信息均可识别。

MIDI 设置和参数的完整详细信息请参阅单独的文档： Circuit Tracks 程序员参考指南，可从 novationmusic.com/downloads。

如果您的 Circuit Tracks，可能需要启用引导加载程序模式。这是一种“工程模式”，所有正常的设备功能都将失效。未经 Novation 技术支持团队的指导，请勿使用引导加载程序模式。

引导加载程序模式可让您检查当前安装的固件的版本，并且如果上述固件更新过程由于任何原因无法正常工作，则可以更新固件（和工厂补丁）。

进入引导加载程序模式：

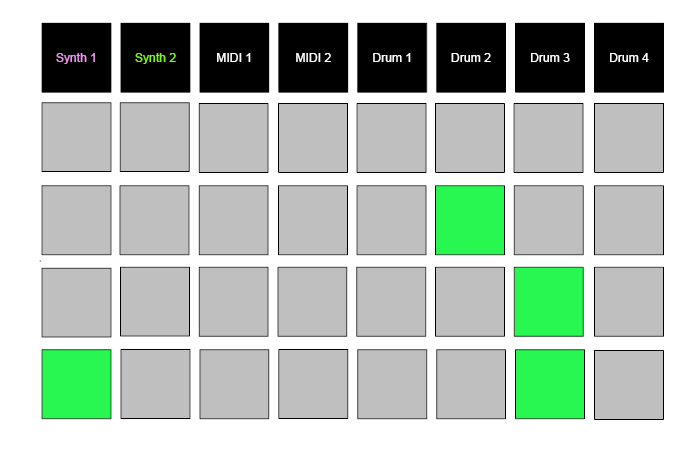

Circuit Tracks 现在将处于引导加载程序模式，并且网格显示屏将显示一系列绿色亮起的垫片（可能与下面显示的不同）：

合成器 1 和 合成器 2 亮起；选择其中任何一个都会显示一个发光打击垫图案；该图案以二进制形式表示三个固件元素的版本号。如果出现问题，您可能需要向 Novation 技术支持团队描述这些图案。

引导加载程序模式最容易退出，只需按下 玩 按钮。 Circuit Tracks 然后将重新启动进入正常运行状态。

在可能的情况下，我们根据 AES17 标准测量所有性能数据。

您可以将大多数线路电平源连接到 Circuit Tracks以及线路输出和大多数线路输入。如果您需要规格，请参阅下表：
