设置视图 用于进行“全局”单元设置:包括 MIDI 通道分配、MIDI I/O 配置、时钟源选择、外部时钟速率和亮度调节。按住 Shift 键并按下 Save 键即可进入。 ,然后按
玩
。
24 号打击垫(白色发光)控制网格打击垫的亮度。默认设置为全亮,但按下 24 号打击垫会使亮度降低约 50%。如果您正在运行 Circuit Rhythm 使用内置电池供电。如果在环境光线较弱的条件下使用,您可能还需要降低亮度。
您可以更改每个轨道使用的 MIDI 通道 设置视图。每个音轨可以设置为 MIDI 通道 1-15 中的任意一个。通道 16 为项目保留。
要更改曲目使用的 MIDI 通道,请按曲目选择按钮 或所需轨道。设置视图中顶部两行打击垫代表 MIDI 通道 1-16。按下所需 MIDI 通道对应的打击垫。
重要

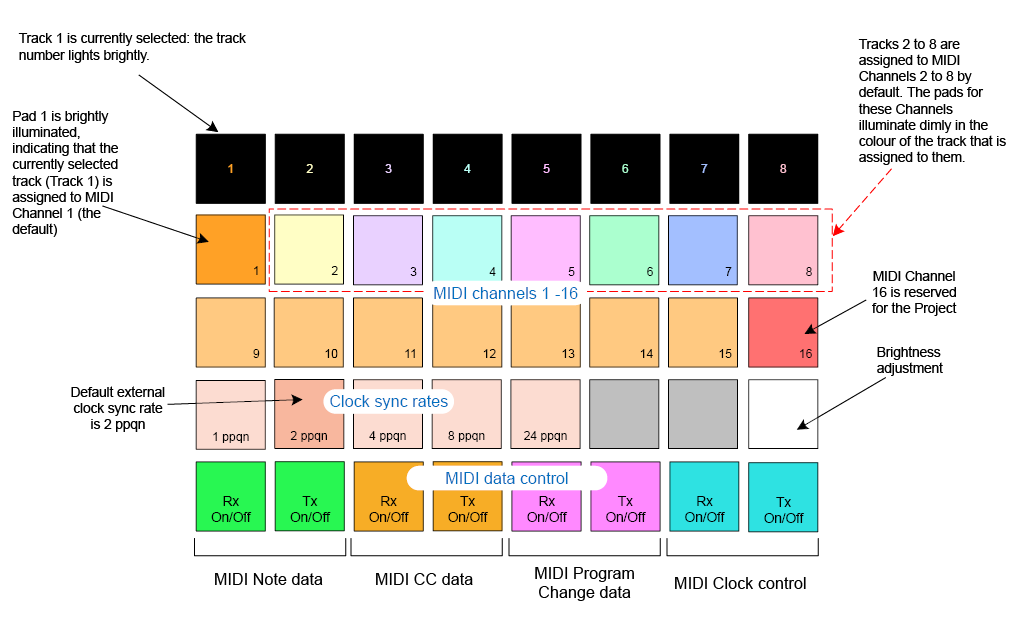

图形 设置视图 图示为选中轨道 1 时的显示效果,并显示默认的 MIDI 通道分配:未使用的 MIDI 通道的打击垫颜色为橙色(轨道 1 的颜色),但它们会跟随当前所选轨道的颜色。MIDI 通道 2 至 8 的打击垫会以分配给它们的轨道颜色微弱地亮起:在本例中,这些是默认分配。
Circuit Rhythm 能够通过 USB 港口 和 MIDI 输入/输出/直通 插座
。
设置视图 让你决定如何 Circuit Rhythm 与其他 MIDI 设备独立操作四类 MIDI 数据:音符、CC(控制变化)、程序变化 (PGM) 和 MIDI 时钟。这确保了您在使用 MIDI 设备时拥有高度的灵活性。 Circuit Rhythm 与您的系统的其余部分集成。
每个数据类别的 MIDI Rx(接收)和 Tx(发送)功能均可独立启用。25 至 32 号打击垫排列为四对按钮,如下表所示:
当时钟Rx关闭时,时钟处于内部模式, Circuit Rhythm的 BPM 仅由内部节奏时钟定义。任何外部时钟都将被忽略。当 Clock Rx 处于开启状态时, Circuit Rhythm 处于自动模式,BPM 将由外部应用的 MIDI 时钟设置, MIDI 输入 或 USB 端口(如果应用了有效的端口);如果不是, Circuit Rhythm 将自动切换到其内部时钟。
如果时钟 Tx 处于开启状态, Circuit Rhythm 是时钟领导者,其时钟——无论来源是什么——都将作为 MIDI 时钟在后面板 USB 和 MIDI输出 连接器。将 Clock Tx 设置为 OFF 将导致不传输时钟数据。
另请参阅“外部时钟” 外部时钟。
Circuit Rhythm 从后面板输出连续的模拟时钟 同步输出 连接器 振幅为 5 V。此时钟的频率与节拍时钟(内部或外部)相关。输出时钟速率可通过网格第三行的前五个按钮(打击垫编号 17-21)进行设置。您可以通过按下相应的打击垫将速率设置为 1、2、4、8 或 24 ppqn(每四分音符脉冲数)。默认值为 2 ppqn。下表总结了所有设置:
Sticky Shift 是一项辅助功能,允许 转移 按钮,使其作为切换按钮而非瞬时控制按钮使用。要启用 Sticky Shift,请按 转移 在 设置视图 使其亮起绿色。要禁用该功能,请按 转移 再次使其亮起暗红色。
一些额外的偏好设置可以设置 高级设置视图. 进入高级设置视图,按住 转移 同时供电 Circuit Rhythm 开启。要退出,请按“播放” 。
8 x 4 网格未亮起 高级设置视图;使用其他各种按钮进行调整。
Easy Start Tool 可能被禁用 高级设置视图 如果你不希望 Circuit Rhythm 当将其连接到计算机时显示为大容量存储设备。
要打开/关闭 Easy Start Tool,请按 笔记 按钮 。 如果 笔记 亮绿色,表示已启用,如果 笔记 呈暗红色亮起,表示已被禁用。
保存锁定功能可让您暂时禁用保存功能。如果您在设备上准备了现场演出,此功能将非常有用。 Circuit Rhythm,并且您不想冒险意外覆盖任何重要项目。要启用“保存锁定”,请同时按住 转移 和 节省 开启设备电源时关闭。启用“保存锁定”后, 节省 按钮始终不亮。
Circuit Rhythm 启动时会加载最后一个正在使用的项目。如果在保存项目时断电,则项目可能会以某种方式损坏。这可能意味着 Circuit Rhythm 在开机时出现某种异常状态。
虽然这种情况不太可能发生,但我们还是提供了一种方法 Circuit Rhythm 并强制其加载空白项目。为此,请同时按住 转移 和 清除 转弯时 Circuit Rhythm 在。
如果任何项目确实以任何方式损坏,则始终可以通过清除项目来删除它们(请参阅 清理项目)。
Circuit Rhythm 其设计旨在以多种方式响应外部 MIDI 数据。MIDI 音符开启/关闭、程序变化 (PGM) 和连续控制器 (CC) 信息均可识别。
MIDI 设置和参数的完整详细信息请参阅单独的文档: Circuit Rhythm 程序员参考指南,可从 novationmusic.com/downloads。
如果您的 Circuit Rhythm,可能需要启用引导加载程序模式。这是一种“工程模式”,所有正常的设备功能都将失效。未经 Novation 技术支持团队的指导,请勿使用引导加载程序模式。
引导加载程序模式可让您检查当前安装的固件的版本,并且如果上述固件更新过程由于任何原因无法正常工作,则可以更新固件(和工厂补丁)。

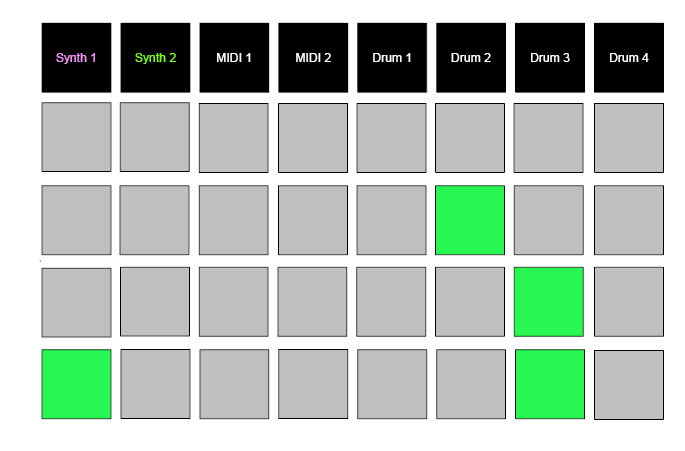

Circuit Rhythm 现在将处于引导加载程序模式,并且网格显示屏将显示一系列绿色亮起的垫片(可能与下面显示的不同):
轨道按钮 1 和 2 亮起;选择其中任何一个都会显示一个发光打击垫图案;该图案以二进制形式表示三个固件元素的版本号。如果出现问题,您可能需要向 Novation 技术支持团队描述这些图案。
在可能的情况下,我们根据 AES17 标准测量所有性能数据。
您可以将大多数线路电平源连接到 Circuit Rhythm以及线路输出和大多数线路输入。如果您需要规格,请参阅下表:
输入 |
|
---|---|
输入阻抗 |
22千欧姆 |
最大输入电平 和 衰减器(垫) 在 |
-2dBu +10dBu |
输出 |
|
---|---|
最大输出电平 |
-9.57dBu |
