Circuit Rhythm 硬件概述

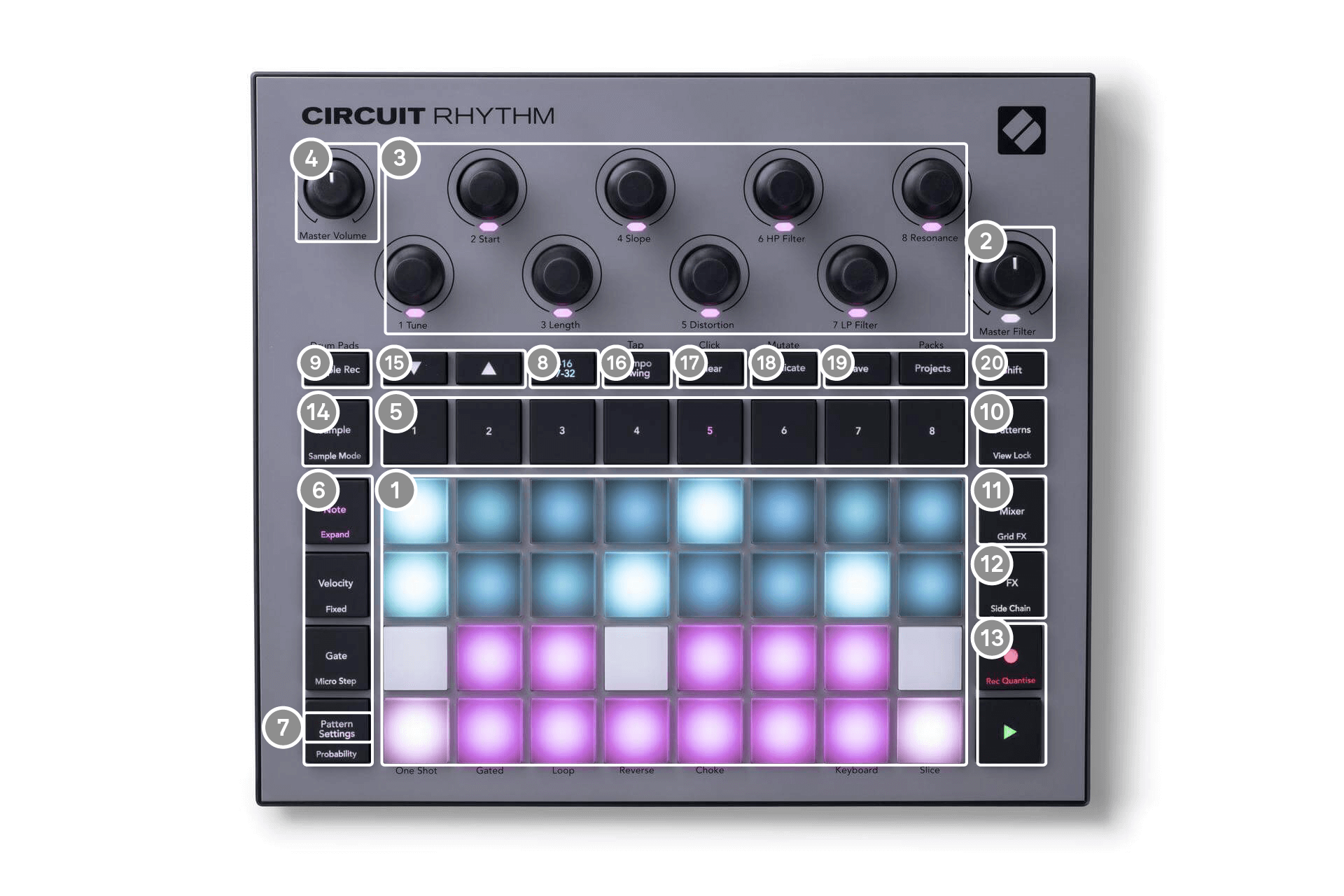

32 个打击垫的游戏网格——一个 4 × 8 的 RGB 打击垫矩阵。根据所选视图，网格可能会被“分割”成具有不同功能的逻辑区域。

主过滤器 - 带中央定位销和 RGB LED 的旋转控制器：控制整个混音的滤波频率，类似模拟合成器。始终处于激活状态。

宏控制 1 到 8 - 八个多功能旋转编码器，配有 RGB LED 灯。这些控件的可用性和功能随 Circuit Rhythm的各种观点：然而，面板图例描述了编码器在 示例视图， 笔记视图或任何其他以轨道为中心的视图。宏控件在演奏中的移动可以被录制和回放。

主音量 – 控制整体水平 Circuit Rhythm的音频输出。

其余大多数按钮选择 32 键网格来显示特定 看法。 每个 看法 提供特定音轨的特定方面、模式或声音选择、时间调整等的信息和控制。还要注意，几个按钮具有额外的“Shift”功能，在按钮上（或上方）用较小字体的图例表示。

许多按钮 - 包括 • 记录 - 具有瞬时（长按）和锁定（短按）模式。长按将暂时显示该按钮的视图，但仅在按住按钮时有效。松开后，视图将恢复到按下按钮之前的状态。短按按钮将切换网格视图到按钮中预设的视图。

这 记录 按钮是一种特殊情况，因为它不会调用替代网格显示，但其瞬时动作允许快速进入和退出记录模式。

轨道按钮：轨道 1 到 8 – 点击将网格显示更改为 示例视图 对于该轨道；按下按钮会暂时显示该轨道的样本视图，但释放按钮时网格将恢复为按下按钮时可见的视图和轨道。

步骤按钮： 笔记， 速度， 门，以及 可能性 – 这些将电网进一步 视图，并允许针对当前选定的轨道单独输入、删除或修改模式每个步骤的参数。请注意 可能性 是 Shift 函数 图案设置 按钮和那个 微步 是 Shift 函数 门 按钮。

图案设置 – 将电网切换至 看法 允许调整当前选定曲目的模式长度、播放速率和方向。

步骤页 (1-16/17-32) – 选择当前所选轨道的 Pattern 长度是 16 步还是 32 步。选择 32 步 Pattern 后，按钮图例的颜色会在序列运行时发生变化，以指示网格当前显示的是序列的哪“一半”。您可以选择在任何轨道上使用 16 步或 32 步 Pattern。

样本记录 – 打开 样本记录视图：此视图可用于记录新样本 Circuit Rhythm 通过音频输入或内部混音。

模式 – 打开 模式视图：允许您为每个轨道存储多个模式，并将它们连接在一起以形成模式链。

混合器 – 使 混音器视图，您可以在其中静音或调整组成序列的每个轨道的级别，并在立体声图像中平移每个轨道。

特效 – 打开 外汇观点；可让您为每个音轨单独添加混响和延迟效果。

录制和 ▶ 播放 – 这两个按钮用于启动和停止序列 （玩），然后进入录制模式 （记录）。在播放模式下，您在网格上播放的任何内容都会被听到；在录音模式下，您播放的任何内容都会被听到并添加到序列中。

样本 – 打开 示例视图 用于当前选定的曲目。每个曲目可从 128 个样本中进行选择，这些样本排列在下面两个网格行上的 8 页中，每页 16 个。

▼ 和 ▲ - 这两个按钮具有不同的操作（和颜色），具体取决于当前选择的 看法例如，在 键盘音符视图 它们可以让你把键盘垫的音高调高或调低一到五个八度。在 示例视图， 他们滚动浏览了八页样本。

速度 和 摇摆 – 速度 让您使用宏控制 1 设置序列的 BPM（节奏）； 摇摆 通过改变步进之间的时间，改变节奏型的“感觉”，并使用宏 2 进行调整。在此模式下，宏 5 会调整节拍器音轨的音量。

清除 – 允许删除单个序列步骤、模式、项目、样本或存储的宏控制动作。

复制 – 操作类似于模式和单个步骤的复制粘贴功能。

节省 和 项目 – 让您保存当前项目并打开以前保存的项目。

转移 – 多个按钮具有“第二功能”，可通过按住 转移 按钮。还可以配置 转移 按钮的操作作为切换功能；这是在 设置视图 （看 设置视图）。在这种情况下，按一次即可启用并锁定第二个功能，按第二次即可禁用它。

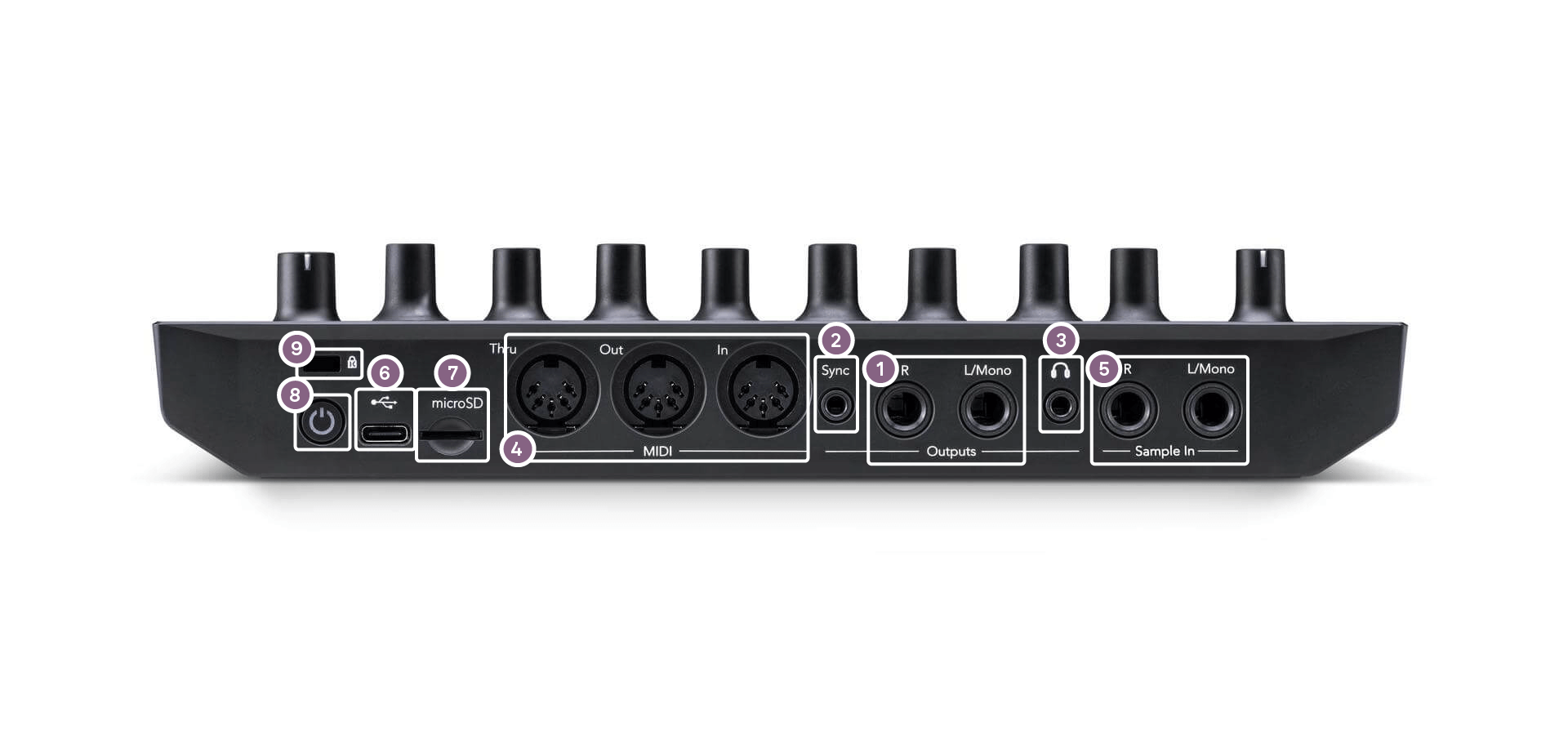

输出 - 左/单声道 和 R – Circuit Rhythm的主音频输出通过两个 ¼” TS 插孔实现。最大输出电平为 -9.57dBu. 没有插头 R 插座， 左/单声道 插座带有 L 和 R 通道的单声道混合。

同步 – 3.5 毫米 TRS 插孔插座，提供 5 V 振幅的时钟信号，其速率与节奏时钟成比例：实际比率可以设置 设置视图。默认速率是每四分音符两个脉冲。

（耳机）——此处连接立体声耳机。主输出 连接耳机时，耳机放大器保持激活状态。耳机放大器可驱动一对 150 欧姆立体声耳机 +5 dBu。

MIDI 输入， 出去 和 通过 - 三个 MIDI 接口，位于 5 针 DIN 插座上。允许外部设备通过 Circuit Rhythm的序列，或外部控制器来触发 Circuit Rhythm的序列并改变样本、Grid FX 和 FX 参数。请注意，MIDI Thru 端口可能在 高级设置视图 充当 MIDI 输出端口的克隆：参见 高级设置视图 了解详情。

左/单声道采样 和 R - 单声道或立体声外部音频输入，用于将样本录制到 Circuit Rhythm。1/4” TS 插孔上的输入是不平衡的。

– USB-C 端口。这也是设备的直流电源输入，用于外部供电和电池充电。设备附带一根 Type C 转 Type A 线缆。连接到电脑即可与 Novation Components。该端口兼容 MIDI 类；可通过 USB 连接到其他支持 MIDI 的设备，以传输和接收 MIDI 数据。也可用于固件更新。注意 – Circuit Rhythm的 USB 端口不传输音频。

microSD – 在此处插入兼容的 microSD 卡以保存或导入包。

– “软”开关；为防止意外开关机，按下约一秒钟即可打开或关闭设备。按钮上有一个LED灯，亮起绿色表示内置电池正在充电。

Kensington MiniSaver – 保护您的 Circuit Rhythm 如果需要的话，可以采用合适的结构。
