Tempo e Swing estão intimamente relacionados e os métodos de ajuste são muito semelhantes.
Circuit Tracks Operará em qualquer andamento na faixa de 40 a 240 BPM. O andamento pode ser definido pelo relógio de andamento interno ou por uma fonte de relógio MIDI externa. O relógio MIDI externo pode ser aplicado via porta USB ou Entrada MIDI porta.
Para exibir e ajustar o BPM do relógio de tempo interno, pressione o botão Tempo/Swing botão abrir Visualização do Tempo. (Como a maioria dos botões em Circuit Tracks, você pode pressionar rapidamente para alternar a grade para Visualização do Tempo, ou pressione e segure para verificar o BPM momentaneamente.)

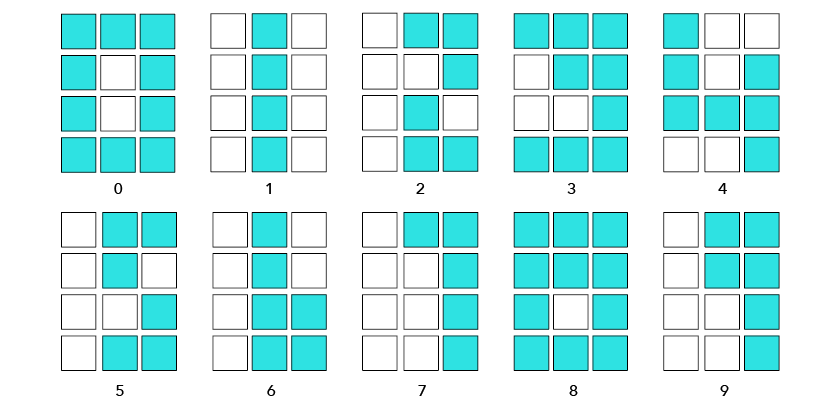

O BPM é exibido na grade do pad como dois ou três dígitos grandes em azul e branco. O dígito das "centenas" (que só pode ser "1", "2" ou "off") ocupa as colunas 1 e 2 da grade, enquanto os dígitos das "dezenas" e "unidades" ocupam três colunas cada. A representação dos dígitos de 0 a 9 é mostrada abaixo.
O controle macro 1 é usado para ajustar o andamento; seu LED acende em azul brilhante.
Nenhuma comutação é necessária para permitir Circuit Tracks para ser sincronizado com uma fonte de relógio MIDI externo (sujeito às configurações do relógio – veja “Configurações do relógio” na página 10). Configurações do relógio). Se um relógio externo válido for aplicado, ele será automaticamente selecionado como a fonte do relógio e a grade exibirá “SIN” em vermelho se a Macro 1 estiver ativada. Ajustar a Macro 1 não alterará o andamento interno quando um relógio externo estiver em uso.
Embora o relógio de tempo interno permita apenas BPMs inteiros (ou seja, nenhum valor de tempo fracionário), Circuit Tracks será sincronizado com qualquer taxa de clock externa – incluindo valores fracionários – no intervalo de 30 a 300 BPM.
Se um relógio externo for removido (ou sair do intervalo), Circuit Tracks vai parar de tocar.”SIN” permanece exibido até Jogar é pressionado. A grade então mostra o BPM que foi salvo com o Projeto, a Macro 1 será reativada e você poderá ajustar o andamento.
Se você quiser combinar o andamento com uma peça musical existente, mas não sabe o BPM, você pode usar o Tap Tempo.
Segure firme Mudança e toque no Tempo/Swing botão no ritmo da faixa que você está ouvindo. Você precisa de pelo menos três toques para Circuit Tracks para alterar a configuração de andamento para sua entrada manual, e ele calcula o BPM pela média dos últimos cinco toques.
Você pode usar o Tap Tempo a qualquer momento, mas se estiver em Visualização do Tempo, você verá o visor do BPM se atualizar para o tap tempo.

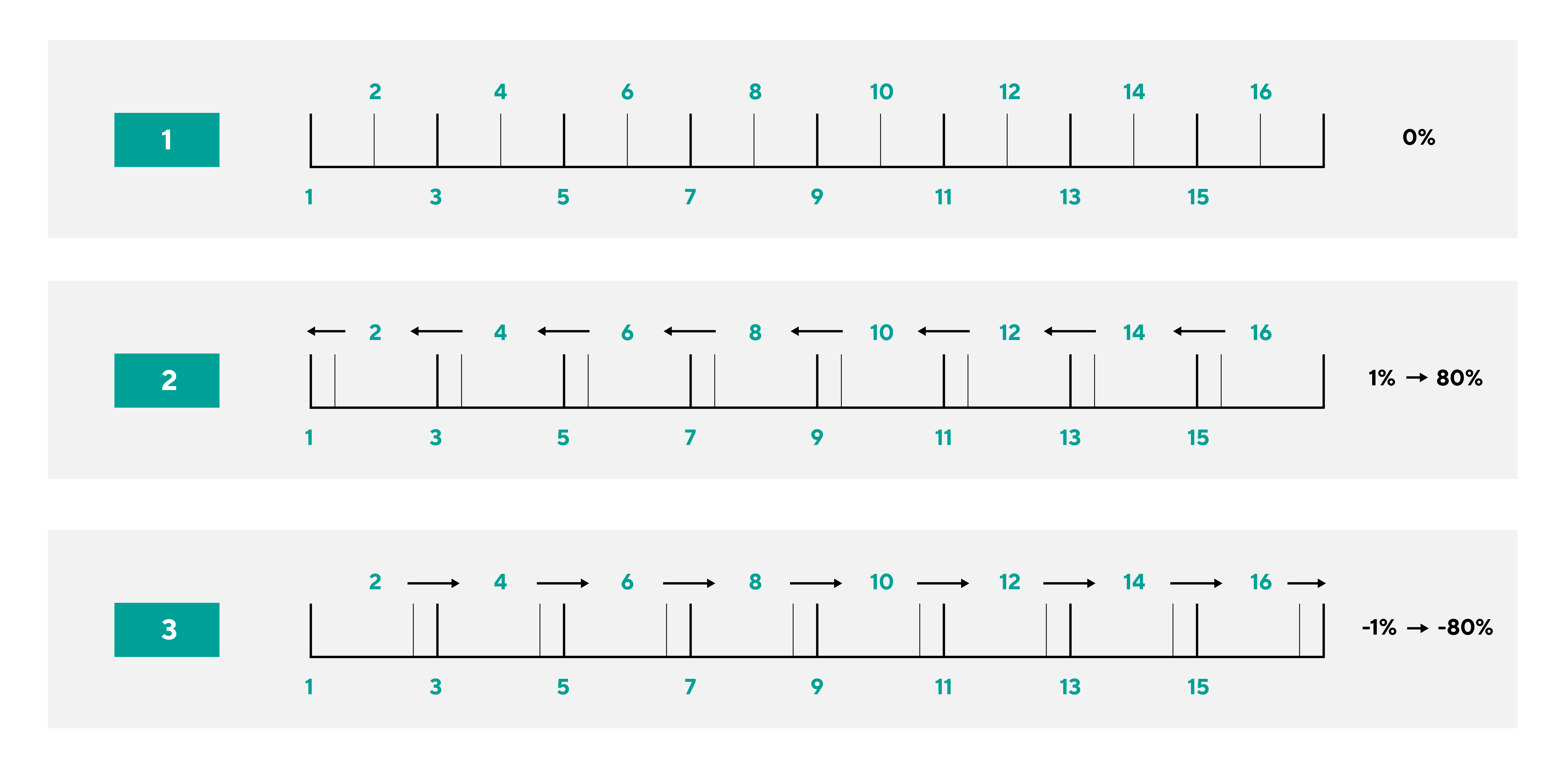

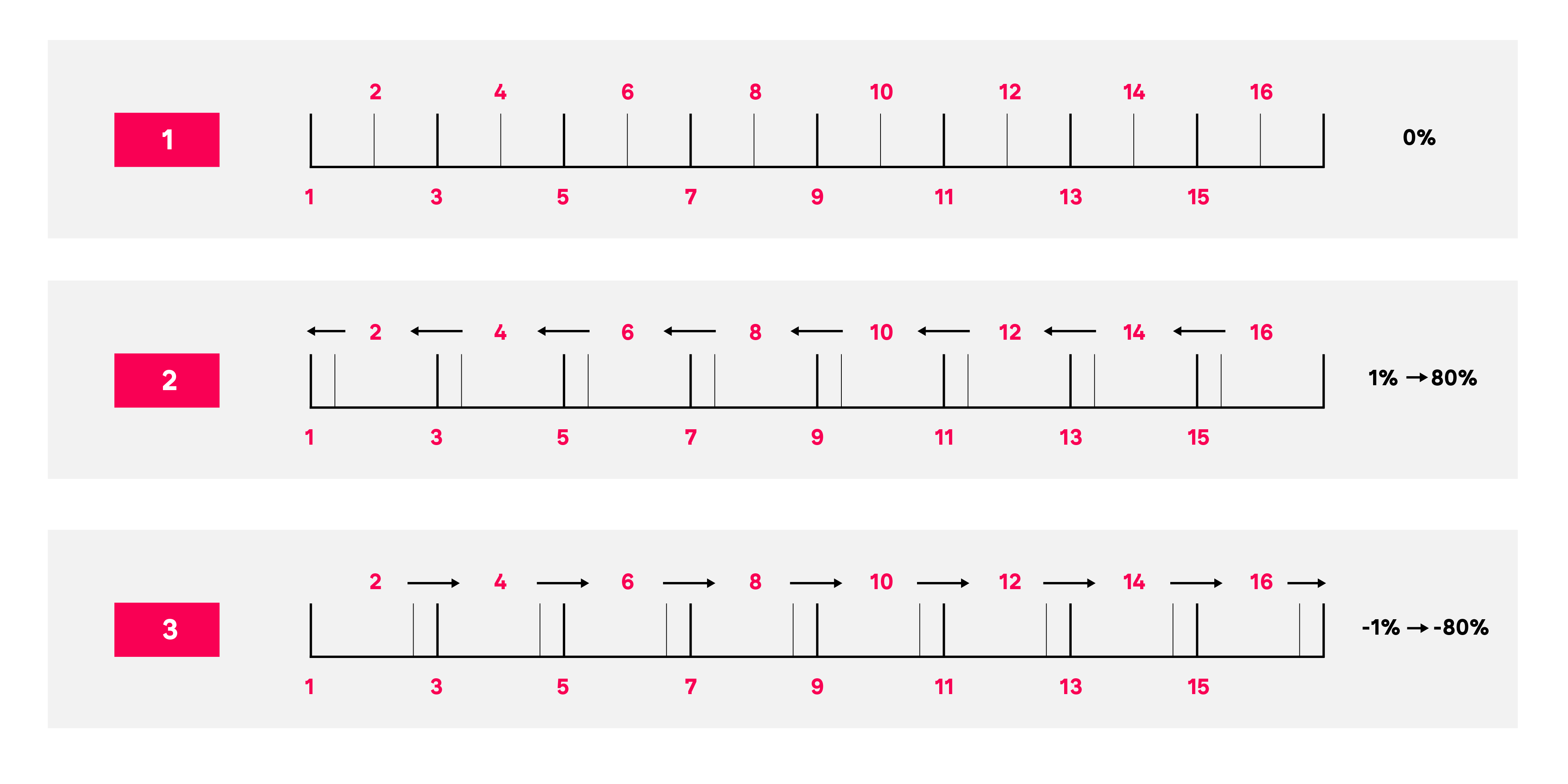

Por padrão, todos os passos de um padrão têm o mesmo espaçamento temporal. A um ritmo de 120 BPM, um padrão de 16 passos se repetirá a cada dois segundos, com um intervalo de um oitavo de segundo entre os passos. Alterar o parâmetro Swing de seu valor padrão de 50 (o intervalo é de 20 a 80) altera o tempo dos passos pares (os contratempos); um valor de swing menor encurta o tempo entre um passo par e o passo ímpar anterior; um valor de Swing maior tem o efeito oposto.
O swing é ajustado com Macro 2, enquanto em Visualização do Tempo; seu LED acende em laranja. Observe que, ao ajustar o andamento e o swing alternadamente, você pode notar um pequeno atraso antes que o ajuste do botão entre em vigor. Isso permite que você verifique os valores atuais de andamento e swing sem alterá-los.
O swing pode ser usado para adicionar um "groove" extra ao seu padrão. Observe que, como são os tons pares que são "swingados", eles podem ser interpretados como semicolcheias.
O Click (ou metrônomo) pode ser ativado ou desativado segurando Mudança e pressionando Claro . Claro acenderá em verde brilhante quando o Click estiver ativado e em vermelho fraco quando não estiver. Quando ativado, você ouvirá um tique-taque de metrônomo a cada semínima em todas as saídas de áudio sempre que o sequenciador estiver tocando. Esta é uma configuração global, portanto, o Click permanecerá ativado ou desativado independentemente das alterações no Pacote ou Projeto. A configuração não é salva quando Circuit Tracks está desligado.
Para ajustar o volume do clique, pressione Tempo/Swing e use a Macro 5. O nível de clique também é uma configuração global e se aplica a todos os Pacotes e Projetos. A configuração de nível é salva quando o dispositivo é desligado usando o botão liga/desliga. .
É muito fácil sincronizar equipamentos externos – por exemplo, sintetizadores analógicos – para Circuit Tracks com o painel traseiro Sincronizar fora conector . Isso fornece um pulso de sincronização a uma taxa proporcional ao relógio de tempo (BPM); a proporção real pode ser definida em Visualização de configuração – ver Visualização de configuração. A taxa padrão é de dois pulsos por semínima.
Circuit Tracks Inclui um mixer de oito canais para permitir que você ajuste o volume de cada faixa em relação às outras. Por padrão, todas as faixas tocam em um nível de volume de 100 (unidades arbitrárias, intervalo de 0 a 127), deixando você com o Volume Mestre controlar para ajustar o nível de saída conforme necessário.

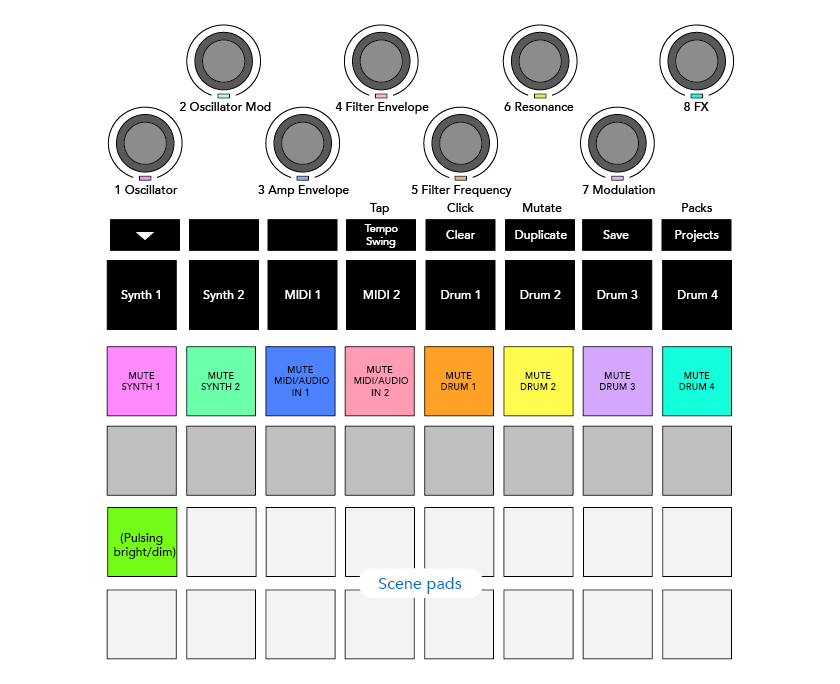

Imprensa Misturador abrir Visualização do Mixer:
Os pads iluminados na Linha 1 são botões de silenciamento para cada faixa. Pressione um pad para impedir que o sequenciador acione as notas da faixa de sintetizador, as batidas da faixa de bateria, as saídas de notas da faixa MIDI e a automação CC, o que, por sua vez, silenciará a faixa; pressione novamente para ativar o silenciamento. A iluminação do pad diminui para indicar o estado de silenciamento.
Por padrão, em Visualização do Mixer As macros controlam o nível de volume de cada faixa. Isso é indicado pelo botão ▼ sendo aceso. Os LEDs macro acendem na cor correspondente da trilha e diminuem de intensidade à medida que o nível da trilha é reduzido.
Os controles macro 3 e 4 (as trilhas MIDI) controlam o nível das fontes de áudio analógicas externas conectadas ao painel traseiro Entradas 1 e 2 . Eles podem ser usados para adicionar as saídas de sintetizadores externos em Circuit Tracks' misturar.
O ajuste do nível da trilha com as macros pode ser automatizado. Se Circuit Tracks estiver no Modo de Gravação, as alterações nos níveis de cada faixa serão gravadas no Padrão. Para excluir a automação do Nível de Volume, segure Claro e gire o controle Macro. O LED Macro acenderá em vermelho para indicar que a exclusão foi concluída.
Você também pode posicionar cada faixa em qualquer lugar da imagem estéreo (mas precisará monitorar as saídas esquerda e direita ou usar fones de ouvido para ouvir qualquer efeito). Pressionando o botão ▼ Converte os controles de Macro em controles de panorâmica para cada faixa. O botão ▼ apaga e o botão ▲ acende. A posição de panorâmica padrão de cada faixa é centralizada no estéreo, indicada pelos LEDs de Macro acesos em branco. Ao deslocar uma faixa para a esquerda, o LED fica cada vez mais azul; ao deslocar para a direita, ele fica cada vez mais rosa.
Para retornar rapidamente uma faixa panorâmica ao centro da imagem estéreo, mantenha pressionado Claro e gire o controle Macro no sentido horário. O LED Macro acenderá em roxo para indicar que a ação foi concluída.
Os controles de Pan são automatizados da mesma forma que os controles de Nível. Para excluir a automação de Pan, segure Claro e gire o controle Macro no sentido anti-horário. O LED Macro acenderá em vermelho para indicar que a ação foi concluída.
Pressionar ▲ retornará as Macros à sua função de controle de nível.
O silenciamento pode ser usado para propósitos mais criativos do que simplesmente silenciar uma faixa; ele permite que você toque em tempo real sobre as faixas não silenciadas. Quando uma faixa é silenciada, seus pads de passo do sequenciador ficam inativos. No entanto, eles ficam disponíveis para tocar notas de sintetizador, acordes ou batidas de bateria em tempo real.
Para experimentar isso, selecione um projeto com trilhas de bateria ativas e silencie uma trilha de sintetizador em Visualização do Mixer. Selecione Visualização de notas Para a faixa silenciada: os pads de passo ainda mostrarão a sequência em andamento, mas como a faixa está silenciada, nenhuma nota será acionada pelo sequenciador. Os pads de passo agora podem ser usados para tocar notas de sintetizador "manualmente" - em tempo real. Você pode tocar notas ou acordes já atribuídos a passos pressionando os pads de passo ou, se a faixa estiver vazia, você pode atribuir nota(s) a qualquer um dos pads de passo. Agora você tem um conjunto de 16 pads que podem ser usados para acionar qualquer combinação de notas como e quando desejar. Além disso, a automação de macro pode ser aplicada no Modo de Edição de Passos a qualquer um dos pads de passo programados, o que seria muito difícil de fazer em tempo real.
O mesmo princípio pode ser usado com trilhas de bateria, mas aqui será necessário selecionar Visualização de velocidade ou Vista do portão, já que as trilhas de bateria não exibem um conjunto separado de etapas do sequenciador. Se você usar Vista do portão, você tem a vantagem adicional de acesso ao Drum Micro Steps.
Circuit Tracks Inclui um processador de efeitos digitais (FX) que permite adicionar efeitos de delay e/ou reverb a qualquer uma ou a todas as faixas do seu projeto. Há também um compressor master que é aplicado à sua mixagem por padrão.
Dezesseis presets de delay e oito de reverb estão disponíveis, e você pode selecionar qualquer um de cada tipo. Os níveis de envio de cada trilha – ou seja, a quantidade de reverb e/ou delay adicionada – são ajustáveis individualmente para cada trilha usando os controles de Macro. Quaisquer efeitos adicionados podem ser salvos no Projeto da maneira usual.

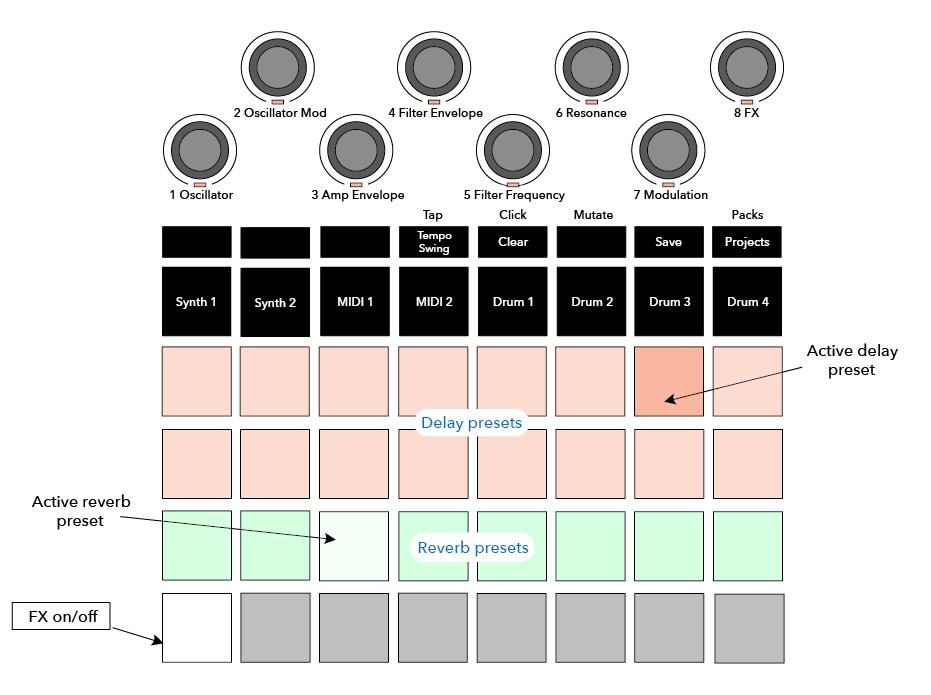

Imprensa FX abrir Visualização FX.
Cada um dos pads "pêssego" nas Linhas 1 e 2 acessa um preset de delay e, da mesma forma, os pads "creme" na Linha 3 ativam presets de reverberação. De longe, a melhor maneira de avaliar os vários efeitos é ouvi-los, sendo mais eficaz usar uma única batida repetida, como uma caixa. Como regra geral, os presets de reverberação são organizados com tempo de reverberação crescente do Pad 17 ao Pad 24, e os presets de delay com complexidade crescente do Pad 1 ao Pad 16. Todos os presets de delay apresentam feedback para múltiplos ecos, e alguns incluem efeitos de sincronização e "pingue-pongue" estéreo. Para os presets 3 a 16, o tempo de delay está relacionado ao BPM: consulte a tabela na página 1. Automatizando envios de FX para uma lista completa de predefinições.
Para adicionar reverberação a uma ou mais faixas, selecione uma predefinição de reverberação. O pad correspondente à predefinição ativa acende intensamente. As Macros agora são os controles de nível de envio de reverberação para as oito faixas: este é exatamente o mesmo arranjo usado em Visualização do Mixer. Os LEDs Macro agora estão levemente iluminados em creme; conforme você aumenta o nível de envio, você ouvirá a reverberação sendo adicionada à trilha que ele controla e o brilho do LED aumentará.
Você pode adicionar o efeito de reverberação selecionado a qualquer ou todas as faixas em diferentes graus usando os outros controles Macro. No entanto, não é possível usar predefinições de reverberação diferentes em faixas diferentes.
Detalhes das oito predefinições de reverberação são fornecidos abaixo:
Adicionar delay é o mesmo processo do reverb: para adicionar delay às suas faixas, selecione um efeito nos pads nas Linhas 1 e 2. As macros agora são controles de nível de envio de delay por faixa; você verá que seus LEDs agora estão na cor pêssego para confirmar sua reatribuição ao efeito de delay.
Embora as mesmas macros sejam usadas como níveis de envio de reverberação e níveis de envio de delay, os dois efeitos permanecem independentes: as macros adotam uma função ou outra de acordo com se o último pad FX pressionado foi uma predefinição de reverberação ou de delay.
Detalhes das 16 predefinições de delay são fornecidos na tabela abaixo:
|
PREDEFINIDO |
TIPO DE ATRASO |
DESCRIÇÃO MUSICAL |
|---|---|---|
|
1 |
Tapa rápido |
Repetições muito rápidas |
|
2 |
Tapa na cara lento |
Repetições rápidas |
|
3 |
32º Trigêmeos |
48 ciclos por barra |
|
4 |
32º |
32 ciclos por barra |
|
5 |
16º Trigêmeos |
24 ciclos por barra |
|
6 |
16º |
16 ciclos por barra |
|
7 |
16º Pingue-pongue |
16 ciclos por barra |
|
8 |
16º Ping Pong Swung |
16 ciclos por barra com swing |
|
9 |
8º Trigêmeos |
12 ciclos por barra |
|
10 |
8º Ping Pong pontilhado |
8 ciclos por 3 batidas com propagação estéreo |
|
11 |
8º |
8 ciclos por barra |
|
12 |
8º Pingue-pongue |
8 ciclos por barra |
|
13 |
8º Ping Pong Swing |
8 ciclos por barra com swing |
|
14 |
4º Trigêmeos |
6 ciclos por barra |
|
15 |
4º Ping Pong Swung pontilhado |
4 ciclos por 3 compassos com swing |
|
16 |
4º Triplets Ping Pong Wide |
6 ciclos por barra |
Observe que abaixo de certos valores de BPM, as predefinições de delay não corresponderão às taxas acima.
Os níveis de envio de reverberação e delay podem ser automatizados girando um controle Macro enquanto o Modo de Gravação estiver ativo. Você pode alterar a intensidade de um efeito durante uma sequência. Claro botão pode ser usado para excluir dados de automação para o controle de envio de FX: segure Claro e gire o controle de envio para o qual você não precisa mais de automação; o LED fica vermelho para confirmar a ação.
Isso é habilitado ou desabilitado pelo botão FX em Visualização de configuração: ver Visualização de configuração.
Cada uma das trilhas de sintetizador e entradas de áudio externas (representadas pelas trilhas MIDI) pode ser encadeada lateralmente. As cadeias laterais funcionam da mesma maneira que em processadores dinâmicos comuns, como compressores, e podem ser usadas para alterar o "envelope" das notas do sintetizador em sincronia com qualquer uma das trilhas de bateria.
O Side Chain permite que os golpes da faixa de bateria selecionada diminuam o nível de áudio dos sintetizadores. Usando sons de sintetizador com sustain longo ou tempos de gate longos, você pode fazer um sample de bateria "bombear" os sons do sintetizador para produzir efeitos interessantes e incomuns.
Sete predefinições de Cadeia Lateral estão disponíveis, cada uma permitindo que a trilha de bateria selecionada modifique o som das trilhas de sintetizador (ou sinais nas entradas de áudio externas) de maneiras sutilmente diferentes. O estado padrão é que a Cadeia Lateral esteja DESLIGADA em ambos os sintetizadores e em ambas as trilhas MIDI.

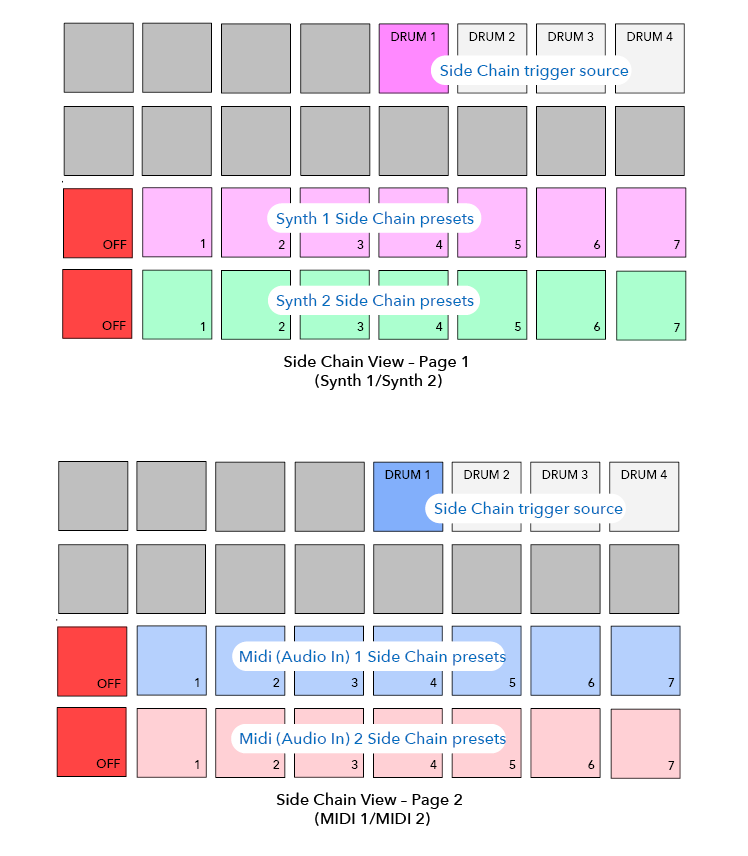

Visão da cadeia lateral é a visão secundária do FX botão . Abra segurando Mudança e pressionando FX, ou pressione FX uma segunda vez se já estiver em Visualização FX para alternar a visualização.
Visão da cadeia lateral exibirá os controles da cadeia lateral para as trilhas do sintetizador ou as trilhas MIDI (as entradas externas), dependendo de qual trilha foi selecionada quando Mudança + FX foi pressionado. Você pode usar os botões ▼ e ▲ para alternar entre trilhas de sintetizador e MIDI Visualizações da cadeia lateral.
As duas fileiras inferiores de pads correspondem aos sete presets de Side Chain (pads 2 a 8 em cada fileira) para o Synth 1 e Synth 2, respectivamente (ou MIDI 1 e MIDI 2); o primeiro pad em cada fileira é o "botão OFF" – este desativa o processamento de side chain para o sintetizador (ou entrada de áudio). O Pad 1 acende em vermelho vivo quando o Side Chain está desligado; pressione qualquer outro pad na fileira para ativar um dos presets de Side Chain, e o Pad 1 fica fraco e o Pad selecionado fica brilhante na cor da trilha.
Os pads 5 a 8 na linha superior permitem que você selecione qual trilha de bateria será o gatilho da cadeia lateral para a trilha escolhida (selecionada pressionando uma predefinição da cadeia lateral para a trilha).
Como acontece com muitos de Circuit Tracks' outros recursos, de longe a melhor maneira de entender o processamento de cadeia lateral é experimentar e ouvir. Um bom ponto de partida é definir uma única nota de sintetizador para ter um valor de Gate de 16 para que soe continuamente e fazer o Drum 1 tocar algumas batidas de bumbo. Ao selecionar diferentes Presets de Cadeia Lateral, você ouvirá as diferentes maneiras nas quais a nota contínua do sintetizador é "interrompida" pelo tambor. O mesmo Preset de Cadeia Lateral pode ter um efeito marcadamente diferente quando usado com diferentes patches de sintetizador, então vale a pena experimentar também com vários sons de sintetizador. Observe também que o efeito será mais ou menos interessante dependendo dos tempos relativos dos padrões de sintetizador e do Drum 1.
A redução da cadeia lateral continuará mesmo quando o nível da faixa de origem for reduzido a zero no Visualização do Mixer. Este é um recurso que pode ser usado de forma bastante criativa! No entanto, se você silenciar a trilha de bateria selecionada como tom em Visualização do Mixer, o disparo da cadeia lateral está desabilitado.
Toda a saída de áudio de Circuit Tracks – a soma dos sons de todas as oito faixas – é alimentada por uma seção de filtro tradicional no estilo DJ. O controle para isso é o grande Filtro Mestre botão . O botão Filter é um dos principais controles de desempenho e pode ser usado para mudar radicalmente o som geral.
O filtro abrange os tipos passa-baixa e passa-alta. Um filtro passa-alta remove as frequências baixas (graves) da saída, enquanto um filtro passa-baixa remove as frequências altas (agudos).
O Filtro Mestre O botão giratório controla um filtro passa-baixa quando girado no sentido anti-horário a partir da posição central, e um filtro passa-alta quando girado no sentido horário a partir da posição central. Observe que o controle possui um batente no centro – nesta posição, não há filtragem e o LED abaixo do botão giratório fica levemente aceso em branco.
Ao girar o botão no sentido horário, você ouvirá as frequências mais baixas desaparecerem, deixando um som muito mais fino; na direção oposta, as frequências mais altas desaparecem primeiro, deixando um som abafado. O LED muda para azul claro quando qualquer tipo de filtro está ativo, com o brilho aumentando à medida que o controle é girado.
