Visualização de configuração é fornecido para permitir a configuração "global" da unidade: incluindo atribuição de canal MIDI, configuração de E/S MIDI, seleção de fonte de clock, taxa de clock externa, ativação/desativação do compressor mestre e ajuste de brilho. Acessado pressionando Mudança e pressionando Salvar, e saiu pressionando Jogar
.

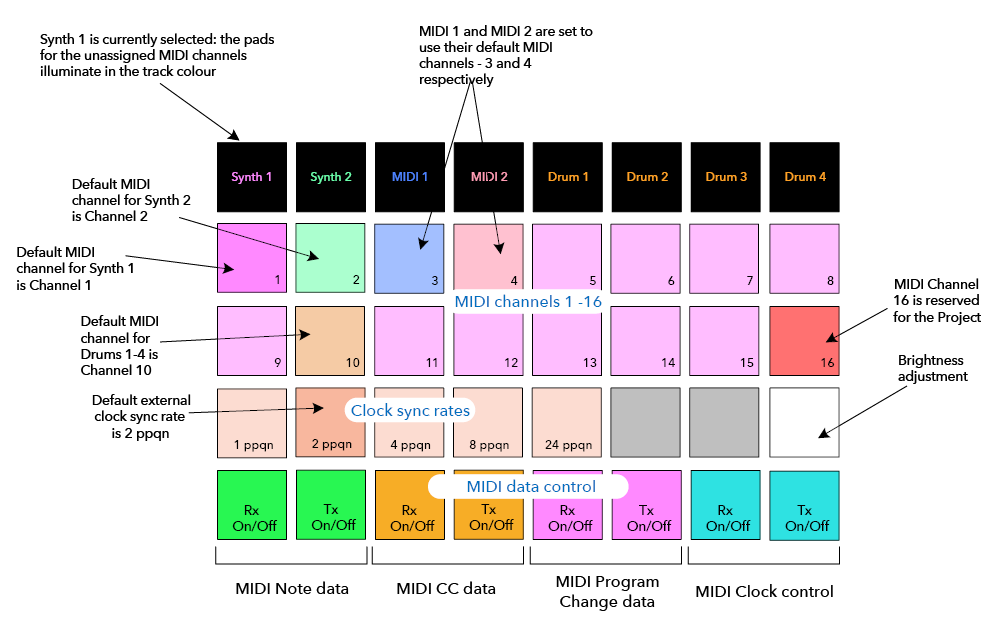

Abertura Visualização de configuração produz a exibição mostrada abaixo:
O Pad 24 (iluminado em branco) controla o brilho dos pads da grade. A configuração padrão é brilho máximo, mas pressionar o Pad 24 reduz o brilho em cerca de 50%. Isso pode ser útil se você estiver executando Circuit Tracks com sua bateria interna. Você também pode optar por usar o aparelho com brilho reduzido em condições de baixa iluminação ambiente.
A configuração de brilho é salva quando Circuit Tracks está desligado.
Os canais MIDI padrão de fábrica são os seguintes:
Você pode alterar o canal MIDI que cada faixa usa em Visualização de configuraçãoCada faixa — Sintetizador 1, Sintetizador 2, MIDI 1, MIDI 2 e Bateria 1 a 4 — pode ser configurada para qualquer um dos canais MIDI de 1 a 15. O canal 16 é reservado para o Projeto. Observe que todas as quatro faixas de bateria usam o mesmo canal MIDI.
Para alterar o canal MIDI que será usado por qualquer um dos sintetizadores ou pela bateria, pressione Synth 1, Synth 2, MIDI 1, MIDI 2 ou qualquer um dos pads das trilhas de bateria para selecionar a faixa desejada. As duas primeiras fileiras de pads em Visualização de configuração representam os canais MIDI de 1 a 16. Pressione o pad correspondente ao canal MIDI desejado.
Importante
O gráfico na página 103 mostra o visor quando o Sintetizador 1 é selecionado: as cores dos pads para os canais MIDI não utilizados são diferentes para o Sintetizador 2, as trilhas MIDI ou a Bateria. Os pads violeta brilhante, verde claro, azul, rosa e laranja indicam o canal MIDI ao qual cada trilha está atualmente atribuída.
Como acontece com todos Visualização de configuração mudanças, pressione Jogar para salvar suas alterações e sair Visualização de configuração.
Circuit Tracks é capaz de enviar e/ou receber dados MIDI tanto via USB porta e o MIDI de entrada/saída/através soquetes
.
Visualização de configuração permite que você decida como quer Circuit Tracks para operar com outros equipamentos MIDI para quatro categorias de dados MIDI de forma independente: Nota, CC (Alteração de Controle), Alteração de Programa (PGM) e Relógio MIDI. Isso garante um alto grau de flexibilidade em como Circuit Tracks integra-se com o resto do seu sistema.
MIDI Rx (recebimento) e Tx (transmissão) podem ser habilitados independentemente para cada uma das categorias de dados. Os pads 25 a 32 são organizados em quatro pares de botões, conforme mostrado na tabela:
Almofada |
Função |
Cor |
---|---|---|
25 |
Nota MIDI Rx ligada/desligada |
Verde |
26 |
Transmissão de notas MIDI ligada/desligada |
|
27 |
Ligar/desligar MIDI CC Rx |
Laranja |
28 |
Ligar/desligar MIDI CC Tx |
|
29 |
Alteração de programa MIDI Rx ligado/desligado |
Roxo |
30 |
Mudança de programa MIDI Tx ligado/desligado |
|
31 |
Ligar/desligar relógio MIDI Rx |
Azul claro |
32 |
Ligar/desligar MIDI Clock Tx |
Por padrão, tanto MIDI Rx quanto MIDI Tx estão LIGADOS (botões bem iluminados) para todas as categorias de dados.
Quando o Clock Rx está desligado, o relógio está no modo interno e Circuit TracksO BPM é definido apenas pelo relógio de tempo interno. Qualquer relógio externo será ignorado. Quando o Clock Rx estiver ligado, Circuit Tracks está no modo AUTO e o BPM será definido por um relógio MIDI aplicado externamente em Entrada MIDI ou as portas USB se uma válida for aplicada; se este não for o caso, Circuit Tracks mudará automaticamente para seu relógio interno.
Se o Clock Tx estiver LIGADO, Circuit Tracks é o mestre do relógio e seu relógio – seja qual for a fonte – estará disponível como MIDI Clock no painel traseiro USB e Saída MIDI conectores. Configurar Clock Tx como OFF resultará na ausência de transmissão de dados de relógio.
Veja também “Relógio externo” em CT External clock.
Circuit Tracks emite um relógio analógico contínuo do painel traseiro Sincronizar fora conector com uma amplitude de 5 V. A frequência deste clock está relacionada ao clock de andamento (interno ou externo). A taxa de clock de saída é definida com os cinco primeiros botões na terceira fileira da grade (Pads nº 17 a 21). Você pode selecionar a taxa como 1, 2, 4, 8 ou 24 ppqn (pulsos por semínima) pressionando o pad apropriado. O valor padrão é 2 ppqn. A tabela a seguir resume as configurações:
Observe que Swing (se definido como algo diferente de 50%) não é aplicado à saída do relógio analógico.
Algumas preferências adicionais podem ser definidas em Visualização de configuração avançada. para entrar no Advanced Setup View segure Mudança enquanto alimenta o Circuit Tracks ligado. Para sair, pressione play .
A grade 8 x 4 não é iluminada em Visualização de configuração avançada; os ajustes são feitos usando vários outros botões.
O recurso de bloqueio de salvamento permite que você desative temporariamente a função de salvar. Isso pode ser útil se você tiver um set ao vivo preparado em seu Circuit Tracks, e você não quer correr o risco de sobrescrever acidentalmente nenhum projeto importante. Para habilitar o Save Lock, segure ambos Mudança e Salvar desligado enquanto liga a unidade. Enquanto o Save Lock estiver ativado, o Salvar o botão fica apagado o tempo todo.
O status do bloqueio de salvamento é mantido durante os ciclos de energia subsequentes. Desabilitá-lo é o mesmo procedimento de habilitar: ligue a unidade enquanto mantém pressionado Mudança e Salvar.
Por padrão, o Bloqueio de Salvamento está desativado para que os Projetos possam ser salvos e substituídos livremente.
Circuit Tracks carrega o último projeto em uso ao ser ligado. É possível que, se a energia foi interrompida enquanto um projeto estava sendo salvo, ele possa ter sido corrompido de alguma forma. Isso pode significar que Circuit Tracks acaba em algum estado anômalo ao ligar.
Embora esta seja uma ocorrência muito improvável, incluímos um método de transformar Circuit Tracks e forçando-o a carregar um projeto em branco. Para fazer isso, mantenha pressionados ambos Mudança e Claro enquanto gira Circuit Tracks sobre.
Se algum Projeto for corrompido de alguma forma, é sempre possível excluí-lo limpando o Projeto (consulte Clearing projects).
Circuit Tracks foi projetado para responder de várias maneiras a dados MIDI externos. Mensagens MIDI Note On/Note Off, Program Change (PGM) e Continuous Controller (CC) são todas reconhecidas.
Detalhes completos das configurações e parâmetros MIDI estão disponíveis em um documento separado: Circuit Tracks Guia de Referência do Programador, que pode ser baixado de novationmusic.com/downloads.
Em caso de algum problema com o seu Circuit Tracks, pode ser necessário habilitar o Modo Bootloader. Este é um "modo de engenharia" e todas as funções normais da unidade ficam inoperantes. Você não deve usar o Modo Bootloader sem instruções da equipe de Suporte Técnico da Novation.
O Modo Bootloader permite que você verifique a versão do firmware instalado no momento e atualize o firmware (e os patches de fábrica) caso o procedimento de atualização de firmware descrito acima não funcione corretamente por qualquer motivo.
Para entrar no Modo Bootloader:

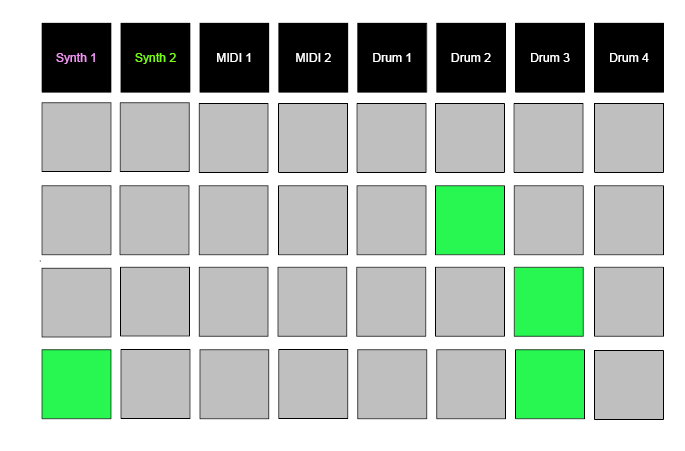

Circuit Tracks agora estará no Modo Bootloader, e a grade exibirá uma seleção de pads iluminados em verde (que podem ser diferentes dos mostrados abaixo):
Sintetizador 1 e Sintetizador 2 estão acesos; selecionar qualquer um deles exibe um padrão de pads iluminados; o padrão representa os números de versão dos três elementos de firmware em formato binário. Pode ser necessário descrever esses padrões para a Equipe de Suporte Técnico da Novation em caso de problemas.
O modo Bootloader é mais facilmente encerrado simplesmente pressionando o botão Jogar botão. Circuit Tracks será reinicializado no estado operacional normal.
Sempre que possível, avaliamos todos os números de desempenho de acordo com a AES17 .
Você pode conectar a maioria das fontes de nível de linha às entradas de Circuit Tracks, e as saídas de linha para a maioria das entradas de linha. Se você precisar de especificações, elas estão listadas nas tabelas a seguir:
Entradas |
|
---|---|
Impedância de Entrada |
22kΩ |
Nível máximo de entrada |
-2dBu |
Saídas |
|
---|---|
Nível máximo de saída |
-5.6dBu |
