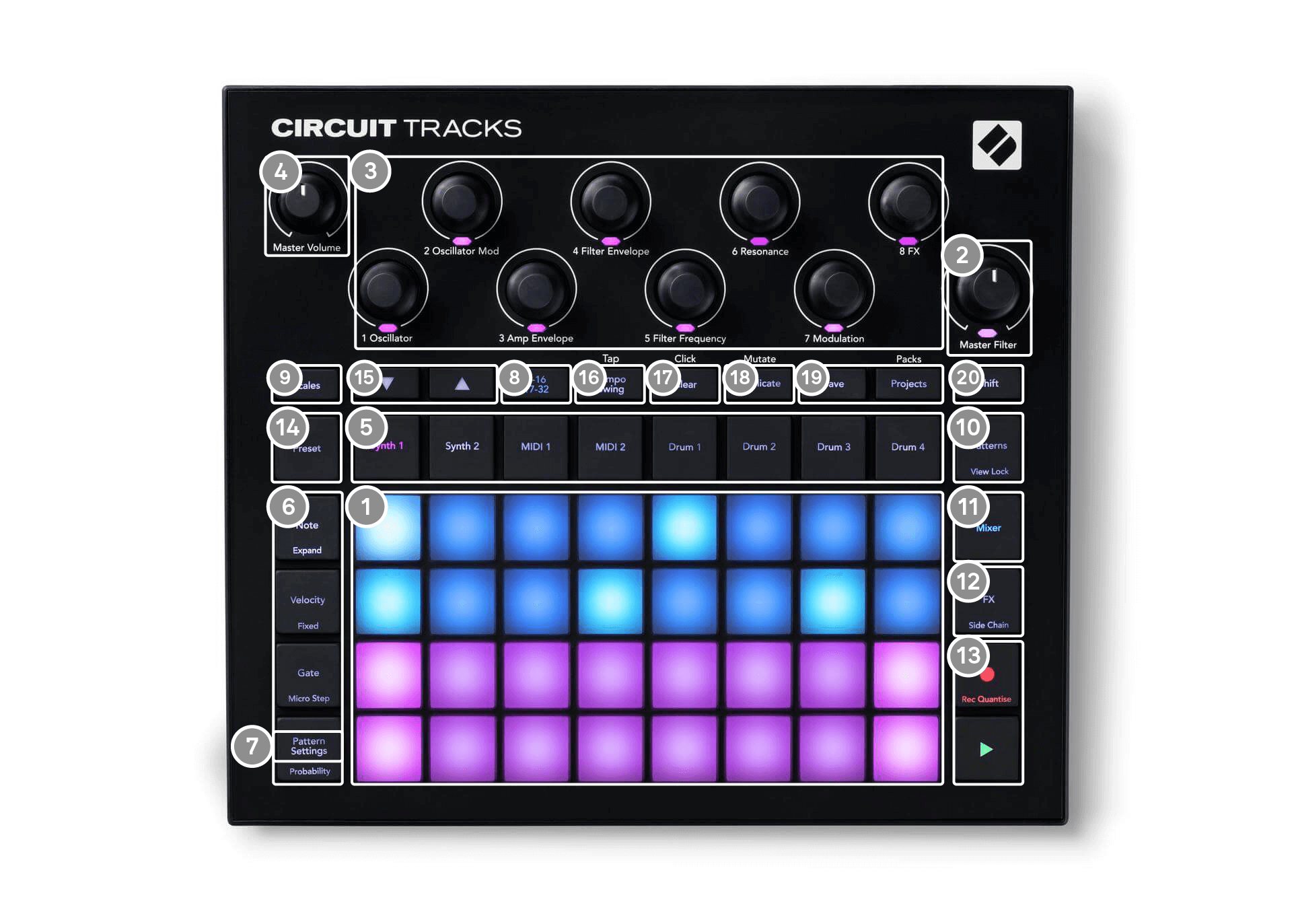

Circuit Tracks visão geral do hardware

Grade de reprodução com 32 pads – uma matriz de pads 4 × 8; iluminada internamente com LEDs RGB. Dependendo da visualização selecionada, a grade pode ser "dividida" em áreas lógicas com funções diferentes.

Filtro Mestre – controle giratório com trava central e LED RGB: controla a frequência do filtro de toda a mixagem, como em um sintetizador analógico. Está sempre ativo.

Controles de macro 1 para 8 – oito encoders rotativos multifuncionais, com LED RGB associado. A disponibilidade e a função desses controles variam de acordo com as diferentes visualizações do Circuit Track: no entanto, as legendas dos painéis descrevem em termos gerais a função de cada encoder aplicada às trilhas de sintetizador para os Patches padrão. O movimento dos controles Macro durante a execução pode ser gravado e reproduzido.

Volume Mestre – controla o nível geral de Circuit Tracks' saídas de áudio.

A maioria dos botões restantes seleciona a grade de 32 pads para exibir um específico Visualizar. Cada Visualizar fornece informações e controle de um aspecto particular de uma determinada faixa, padrão ou seleção de som, ajustes de tempo, etc. Observe também que vários botões têm uma função 'Shift' adicional, indicada no botão (ou acima dele) por uma legenda em uma fonte menor.

Muitos botões - incluindo • Registro - possuem um modo momentâneo (pressão longa) e um modo de travamento (pressão curta). Uma pressão longa exibirá temporariamente a visualização do botão, mas apenas enquanto o botão estiver pressionado. Ao ser liberado, a visualização retornará ao que era antes do botão ser pressionado. Uma pressão curta em um botão alternará a visualização em grade para a programada no botão. Registro O botão é um caso especial, pois não invoca uma exibição de grade alternativa, mas sua ação momentânea permite uma rápida entrada e saída do Modo de Gravação.

Botões de trilha: Sintetizador 1 e 2/MIDI 1 e 2 /Tambor 1 para 4 – esses oito botões selecionam diferentes grades Visualizações. Sua operação varia ligeiramente dependendo de outras ações do usuário.

Botões de passo: Observação, Velocidade, Portão, e Probabilidade – estes mudam a rede para mais Visualizações, e permitir que os parâmetros de cada etapa do padrão sejam inseridos, excluídos ou modificados individualmente, para a faixa selecionada no momento. Observe que Probabilidade é a função Shift do Configurações de padrão botão.

Configurações de padrão – muda a rede para uma Visualizar que permite o ajuste do comprimento do padrão, da taxa de reprodução e da direção da faixa selecionada no momento.

Página de etapas (1-16/17-32) – seleciona se o Padrão para a faixa selecionada no momento tem inicialmente 16 ou 32 passos. Quando um Padrão de 32 passos é selecionado, a cor da legenda do botão muda durante a execução da sequência para indicar qual "metade" da sequência a grade está exibindo no momento. Você pode escolher ter um Padrão de 16 ou 32 passos em qualquer faixa.

Escalas – abre Visualização de escalas: permite a seleção de uma das dezesseis escalas musicais diferentes para o teclado do sintetizador e permite que você transponha o teclado do sintetizador para uma tonalidade mais alta ou mais baixa.

Padrões – abre Visualização de padrões: permite que você armazene vários padrões para cada sintetizador, MIDI e trilha de bateria, e os junte para criar uma cadeia de padrões.

Misturador – permite que o Visualização do Mixer, onde você pode silenciar ou ajustar o nível de cada sintetizador, bateria e entrada de áudio que compõe a sequência, além de mover cada faixa pela imagem estéreo.

FX – abre o Visualização FX; permite adicionar efeitos de reverberação e delay a cada sintetizador, bateria e entrada de áudio individualmente.

● Gravar e ▶ Reproduzir – esses dois botões iniciam e param a sequência (Jogar), e entre no modo de gravação (Registro). No modo Play, tudo o que você tocar na grade será ouvido; no modo Record, tudo o que você tocar será ouvido e adicionado à sequência.

Preiniciar – abre o Visualização predefinida para a faixa selecionada no momento. Cada faixa de sintetizador pode usar qualquer um dos 128 patches, cada faixa MIDI pode usar qualquer um dos oito modelos MIDI e cada faixa de bateria pode usar qualquer um dos 64 samples de percussão. Os presets de sintetizador e bateria são organizados em páginas de 32.

▼ e ▲ - esses dois botões têm ações (e cores) diferentes dependendo do item selecionado no momento Visualizar. Em Observação Exibir, Eles permitem que você aumente o tom dos pads do sintetizador ou das trilhas MIDI em uma a cinco oitavas, ou diminua em uma a seis oitavas ao inserir notas: a faixa de tom de cada trilha é ajustável independentemente. Em algumas outras visualizações, eles permitem a seleção de uma segunda página, por exemplo, em Visualização de padrões isso permite que você selecione entre oito padrões por faixa, embora apenas quatro sejam exibidos por vez.

Tempo e Balanço – Tempo permite que você defina o BPM (tempo) da sequência, usando o controle Macro 1; Balanço altera o tempo entre os passos para mudar a "sensação" de um padrão, usando a Macro 2 para ajuste. Neste modo, a Macro 5 ajusta o nível da faixa de clique.

Claro – permite a exclusão de etapas de sequência individuais, movimentos de controle de macro armazenados, padrões ou projetos.

Duplicado – funciona como uma função de copiar e colar para padrões e etapas individuais.

Salvar e Projetos – permite que você salve seu projeto atual e abra um salvo anteriormente.

Mudança – vários dos botões têm uma “segunda função”, acessada mantendo pressionado o botão Mudança botão e pressionando o botão em questão. Para evitar segurar o Mudança botão, você pode habilitar 'Mudança de marcha pegajosa'. Quando você pressiona Mudança, ele age como se estivesse pressionado até que você o pressione uma segunda vez. Para habilitar Mudança de marcha pegajosa, digitar Visualização de configuração e pressione Mudança. Mudança de marcha pegajosa está ligado quando o Mudança o botão é verde brilhante.

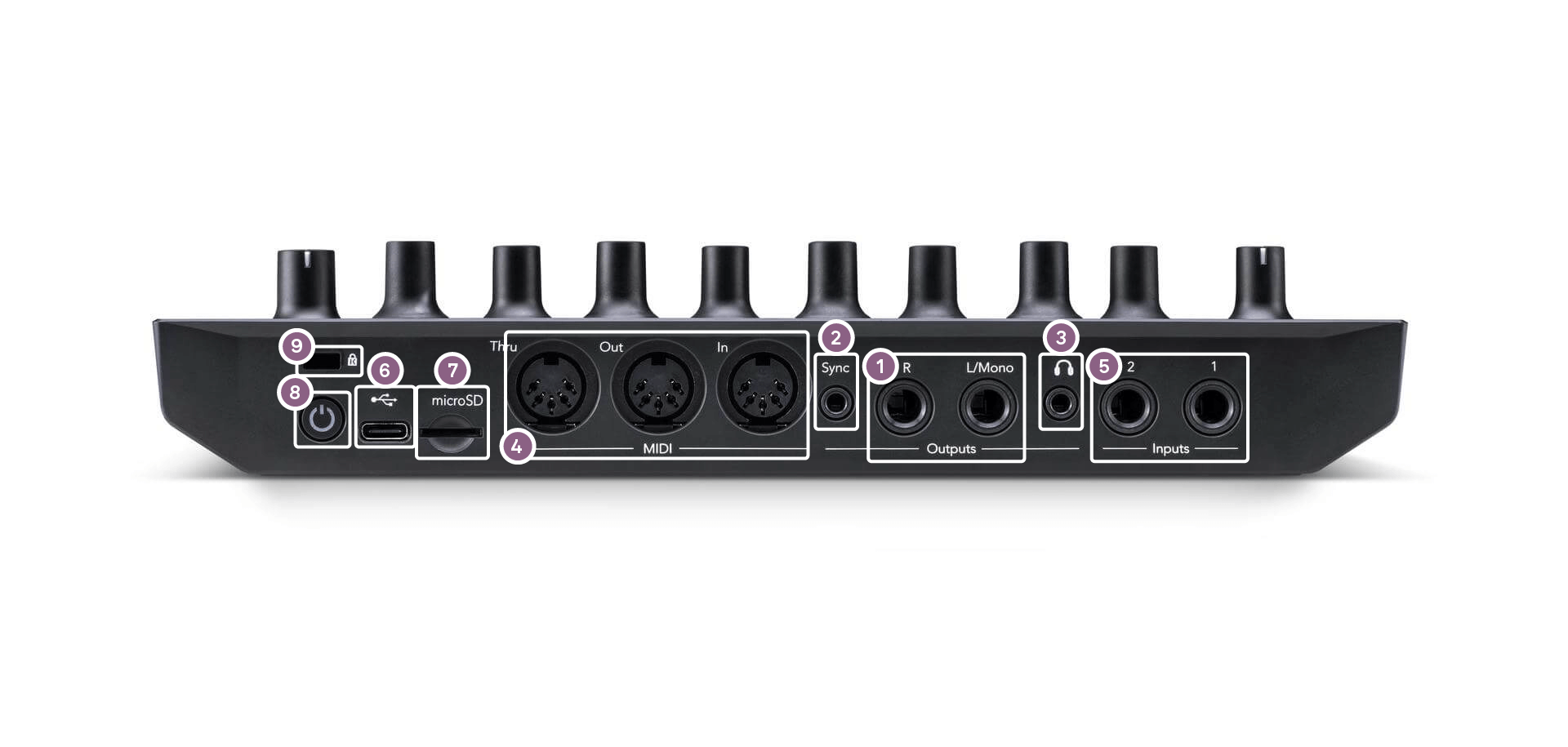

Saídas - L/Mono e R – Circuit Tracks' saídas de áudio principais em dois conectores TS de ¼”. O nível máximo de saída é -5.6dBu. Sem plugue no R soquete, o L/Mono socket carrega uma mistura mono de canais L e R.

Sincronizar – um conector TRS de 3,5 mm que fornece um sinal de clock de amplitude de 5 V, a uma taxa proporcional ao clock de tempo: a relação real pode ser definida em Visualização de configuração. A taxa padrão é de dois pulsos por semínima.

(Fones de ouvido) – conecte um par de fones de ouvido estéreo aqui. As saídas principais permanecem ativos quando um plugue é inserido. O amplificador de fone de ouvido pode fornecer +5 dBu para um par de fones de ouvido estéreo de 150 ohms.

Entrada MIDI, Fora e Através – conjunto padrão de três conectores MIDI em soquetes DIN de 5 pinos. Permite que equipamentos externos sejam acionados por Circuit Tracks' Sequências MIDI ou controladores externos para tocar Circuit Tracks' sintetizadores e alterar parâmetros de sintetizador e efeitos. Observe que a porta MIDI Thru pode ser configurada em Visualização de configuração avançada para atuar como um clone da porta MIDI Out; veja Visualização de configuração avançada para mais detalhes.

Entradas 1 e 2 – duas entradas de áudio externas: os sinais de nível de linha conectados aqui podem ser mixados com os sons gerados internamente e tratados individualmente pela seção de efeitos. Eles também podem ser atenuados pelas faixas de bateria. As entradas são desbalanceadas em conectores TS de ¼”.

– Porta USB-C. Esta também é a entrada de alimentação CC da unidade para alimentação externa e carregamento da bateria. Um cabo Tipo C para Tipo A é fornecido com a unidade. Conecte-se a computadores para interagir com ComponentsA porta é compatível com a classe MIDI; conecte-se a outros dispositivos que suportem MIDI via USB para transmitir e receber dados MIDI. Também usada para atualizações de firmware. NOTA – Circuit Tracks' A porta USB não transmite áudio.

microSD – conecte um cartão microSD compatível aqui para salvar ou importar pacotes de projetos.

– Interruptor liga/desliga “suave”; para evitar ligar/desligar inadvertidamente, basta pressionar por aproximadamente um segundo para ligar ou desligar a unidade. O botão possui um LED integrado que acende em verde para indicar que a bateria interna está carregando.

Kensington MiniSaver – proteja seu Circuit Tracks para uma estrutura adequada, se desejado.
