설정 보기 "전역" 단위 설정을 할 수 있도록 제공됩니다. 여기에는 MIDI 채널 할당, MIDI I/O 구성, 클럭 소스 선택, 외부 클럭 속도 및 밝기 조정이 포함됩니다. Shift 키를 누른 상태에서 저장 버튼을 눌러 입력하세요. , 그리고 눌러서 종료했습니다.
놀다
.
패드 24(흰색 조명)는 그리드 패드의 밝기를 조절합니다. 기본 설정은 최대 밝기이지만, 패드 24를 누르면 약 50% 어두워집니다. Circuit Rhythm 내장 배터리로 작동합니다. 주변 조명이 어두운 환경에서 작업하는 경우 밝기를 낮춰서 실행하는 것이 좋습니다.
각 트랙에서 사용하는 MIDI 채널을 변경할 수 있습니다. 설정 보기각 트랙은 MIDI 채널 1~15 중 하나로 설정할 수 있습니다. 채널 16은 프로젝트용으로 예약되어 있습니다.
트랙에서 사용할 MIDI 채널을 변경하려면 트랙 선택 버튼을 누릅니다. 또는 원하는 트랙을 선택하세요. 설정 보기의 맨 위 두 줄 패드는 MIDI 채널 1~16을 나타냅니다. 원하는 MIDI 채널의 패드를 누르세요.
중요

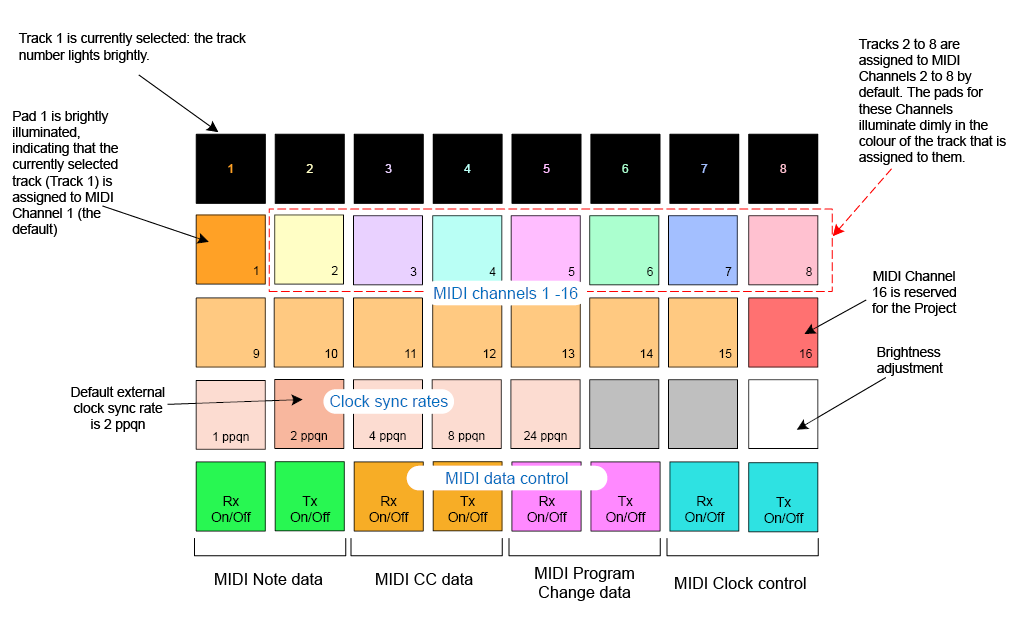

그래픽에 설정 보기 트랙 1이 선택되었을 때의 디스플레이를 보여주며, 기본 MIDI 채널 할당을 보여줍니다. 사용하지 않는 MIDI 채널의 패드 색상은 주황색(트랙 1의 색상)이지만, 현재 선택된 트랙의 색상을 따릅니다. MIDI 채널 2~8의 패드는 할당된 트랙의 색상으로 희미하게 표시됩니다. 이 예시에서는 이것이 기본 할당입니다.
Circuit Rhythm MIDI 데이터를 전송하거나 수신할 수 있습니다. USB 포트 그리고 MIDI 인/아웃/스루 소켓
.
설정 보기 당신이 원하는 것을 결정할 수 있습니다 Circuit Rhythm 노트, CC(컨트롤 변경), 프로그램 변경(PGM), MIDI 클럭 등 네 가지 MIDI 데이터 범주를 다른 MIDI 장비와 독립적으로 조작할 수 있습니다. 이를 통해 높은 수준의 유연성을 확보할 수 있습니다. Circuit Rhythm 나머지 시스템과 통합됩니다.
MIDI Rx(수신)와 Tx(송신)는 각 데이터 카테고리별로 독립적으로 활성화할 수 있습니다. 패드 25번부터 32번까지는 표와 같이 네 쌍의 버튼으로 구성되어 있습니다.
인주 |
기능 |
색상 |
---|---|---|
25 |
MIDI Note Rx 켜기/끄기 |
녹색 |
26 |
MIDI Note Tx 켜기/끄기 |
|
27 |
MIDI CC Rx 켜기/끄기 |
주황색 |
28 |
MIDI CC Tx 켜기/끄기 |
|
29 |
MIDI 프로그램 변경 Rx 켜기/끄기 |
보라 |
30 |
MIDI 프로그램 변경 Tx 켜기/끄기 |
|
31 |
MIDI 클록 Rx 켜기/끄기 |
옅은 파란색 |
32 |
MIDI 클록 Tx 켜기/끄기 |
기본적으로 모든 데이터 범주에 대해 MIDI Rx와 MIDI Tx가 모두 켜져 있습니다(버튼이 밝게 빛남).
Clock Rx가 OFF인 경우 클록은 내부 모드에 있으며 Circuit Rhythm의 BPM은 내부 템포 클럭에 의해서만 정의됩니다. 외부 클럭은 무시됩니다. Clock Rx가 켜져 있으면, Circuit Rhythm AUTO 모드에 있으며 BPM은 외부에서 적용된 MIDI 클록에 의해 설정됩니다. MIDI 입력 또는 유효한 USB 포트가 적용된 경우, 그렇지 않은 경우 Circuit Rhythm 자동으로 내부 시계로 전환됩니다.
Clock Tx가 ON인 경우, Circuit Rhythm 클럭 리더이며 클럭은 소스에 관계없이 후면 패널 USB에서 MIDI 클럭으로 사용할 수 있습니다. MIDI 출력 커넥터. Clock Tx를 OFF로 설정하면 클록 데이터가 전송되지 않습니다.
또한 "외부 시계"를 참조하세요. 외부 시계.
Circuit Rhythm 후면 패널에서 연속 아날로그 시계를 출력합니다. 동기화 아웃 커넥터 5V 진폭에서. 이 클럭의 주파수는 템포 클럭(내부 또는 외부)과 관련이 있습니다. 출력 클럭 속도는 그리드의 세 번째 줄에 있는 처음 다섯 개의 버튼(패드 번호 17~21)을 사용하여 설정합니다. 해당 패드를 눌러 속도를 1, 2, 4, 8 또는 24 ppqn(4분음표당 펄스)으로 선택할 수 있습니다. 기본값은 2 ppqn입니다. 다음 표는 설정을 요약한 것입니다.
Sticky Shift는 접근성 기능을 제공합니다. 옮기다 버튼을 순간 제어 대신 토글로 작동하도록 설정합니다. Sticky Shift를 활성화하려면 옮기다 ~에 설정 보기 그러면 밝은 녹색으로 켜집니다. 기능을 비활성화하려면 다음을 누르세요. 옮기다 다시 희미한 붉은색으로 켜집니다.
추가 기본 설정은 다음과 같이 설정될 수 있습니다. 고급 설정 보기고급 설정 보기를 입력하려면 다음을 누르세요. 옮기다 전원을 공급하는 동안 Circuit Rhythm 켜짐. 종료하려면 재생을 누르세요. .
8 x 4 그리드는 조명되지 않습니다. 고급 설정 보기; 다양한 다른 버튼을 사용하여 조정이 이루어집니다.
Easy Start Tool은 다음에서 비활성화될 수 있습니다. 고급 설정 보기 당신이 원하지 않는 경우 Circuit Rhythm 컴퓨터에 연결하면 대용량 저장 장치로 나타납니다.
Easy Start Tool을 켜거나 끄려면 다음을 누르세요. 메모 단추 . 만약에 메모 밝은 녹색으로 켜지면 활성화된 것입니다. 메모 희미한 빨간색으로 켜지면 비활성화된 것입니다.
당신은의 행동을 결정할 수 있습니다 MIDI 스루 포트 온 Circuit Rhythm ~에 고급 설정 보기. 옵션은 포트가 정기적으로 작동하도록 하는 것입니다. MIDI 스루 포트(기본값) 또는 출력을 복제하려면 MIDI 출력 포트. 이 기능은 MIDI 스루 포트가 없는 두 개의 하드웨어를 제어하려는 경우 유용합니다.
사용하세요 복제하다 단추 동작을 설정하려면. 복제하다 밝은 녹색으로 켜집니다. MIDI 스루 포트는 두 번째 MIDI 출력으로 작동합니다. 희미한 빨간색으로 켜지면 하드웨어 스루 스위치가 활성화되어 포트가 일반 MIDI 스루로 작동합니다.
저장 잠금 기능을 사용하면 저장 기능을 일시적으로 비활성화할 수 있습니다. 이 기능은 라이브 세트를 준비한 경우 유용할 수 있습니다. Circuit Rhythm중요한 프로젝트를 실수로 덮어쓰는 위험을 감수하고 싶지 않을 것입니다. 저장 잠금을 활성화하려면 두 키를 모두 누르세요. 옮기다 그리고 구하다 장치의 전원을 켜는 동안. 저장 잠금이 활성화되어 있는 동안 구하다 버튼은 항상 꺼져 있습니다.
저장 잠금 상태는 이후 전원 주기 동안 유지됩니다. 비활성화하는 방법은 활성화하는 방법과 동일합니다. 옮기다 그리고 구하다.
Circuit Rhythm 전원이 켜지면 사용 중이던 마지막 프로젝트를 로드합니다. 프로젝트 저장 중 전원이 끊긴 경우 어떤 식으로든 손상되었을 가능성이 있습니다. 이는 다음을 의미할 수 있습니다. Circuit Rhythm 전원을 켜면 이상한 상태가 됩니다.
이것은 일어날 가능성이 거의 없지만, 우리는 이를 돌리는 방법을 포함시켰습니다. Circuit Rhythm 켜고 대신 빈 프로젝트를 로드하도록 강제합니다. 이렇게 하려면 두 키를 모두 길게 누릅니다. 옮기다 그리고 분명한 돌면서 Circuit Rhythm 에.
프로젝트가 어떤 식으로든 손상되면 프로젝트를 지워서 항상 삭제할 수 있습니다(참조). 프로젝트 정리).
Circuit Rhythm 외부 MIDI 데이터에 다양한 방식으로 응답하도록 설계되었습니다. MIDI 노트 온/오프, 프로그램 변경(PGM), 연속 컨트롤러(CC) 메시지가 모두 인식됩니다.
MIDI 설정 및 매개변수에 대한 자세한 내용은 별도 문서에서 확인할 수 있습니다. Circuit Rhythm 프로그래머 참조 가이드에서 다운로드할 수 있습니다. 노베이션뮤직닷컴/다운로드.
문제가 발생한 경우 Circuit Rhythm부트로더 모드를 활성화해야 할 수도 있습니다. 이는 "엔지니어링 모드"이며, 모든 정상적인 장치 기능이 작동하지 않습니다. Novation 기술 지원팀의 지시 없이 부트로더 모드를 사용해서는 안 됩니다.
부트로더 모드에서는 현재 설치된 펌웨어 버전을 확인하고, 위에 설명된 펌웨어 업데이트 절차가 어떤 이유로든 제대로 작동하지 않을 경우 펌웨어(및 공장 패치)를 업데이트할 수 있습니다.

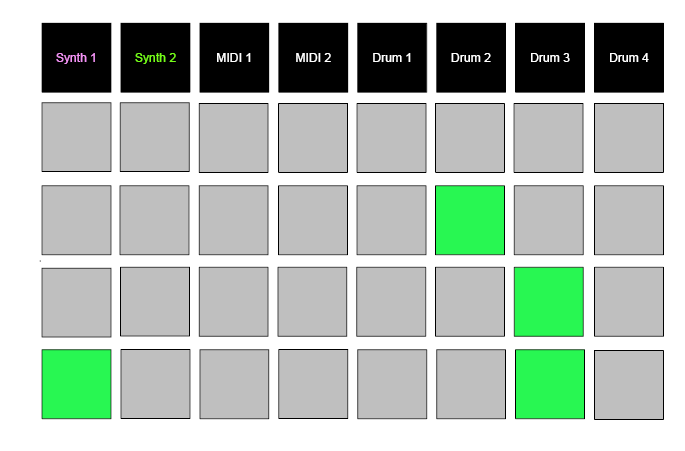

Circuit Rhythm 이제 부트로더 모드가 되고 그리드 디스플레이에 녹색으로 켜진 패드가 표시됩니다(아래에 표시된 것과 다를 수 있음).
트랙 버튼 1 그리고 2 불이 들어옵니다. 이 중 하나를 선택하면 불이 켜진 패드 패턴이 표시됩니다. 이 패턴은 세 가지 펌웨어 요소의 버전 번호를 이진 형태로 나타냅니다. 문제 발생 시 Novation 기술 지원팀에 이러한 패턴을 설명해야 할 수 있습니다.
부트로더 모드는 간단히 다음을 눌러 종료할 수 있습니다. 놀다 단추. Circuit Rhythm 그러면 정상적인 작동 상태로 재부팅됩니다.
가능한 경우 AES17 에 따른 모든 성능 수치를 측정합니다.
대부분의 라인 레벨 소스를 입력에 연결할 수 있습니다. Circuit Rhythm그리고 대부분의 라인 입력에 대한 라인 출력입니다. 필요한 사양은 다음 표에 나열되어 있습니다.
입력 |
|
---|---|
입력 임피던스 |
22kΩ |
최대 입력 레벨 ~와 함께 감쇠기(패드) ~에 |
-2dBu +10dBu |
출력 |
|
---|---|
최대 출력 레벨 |
-9.57dBu |
