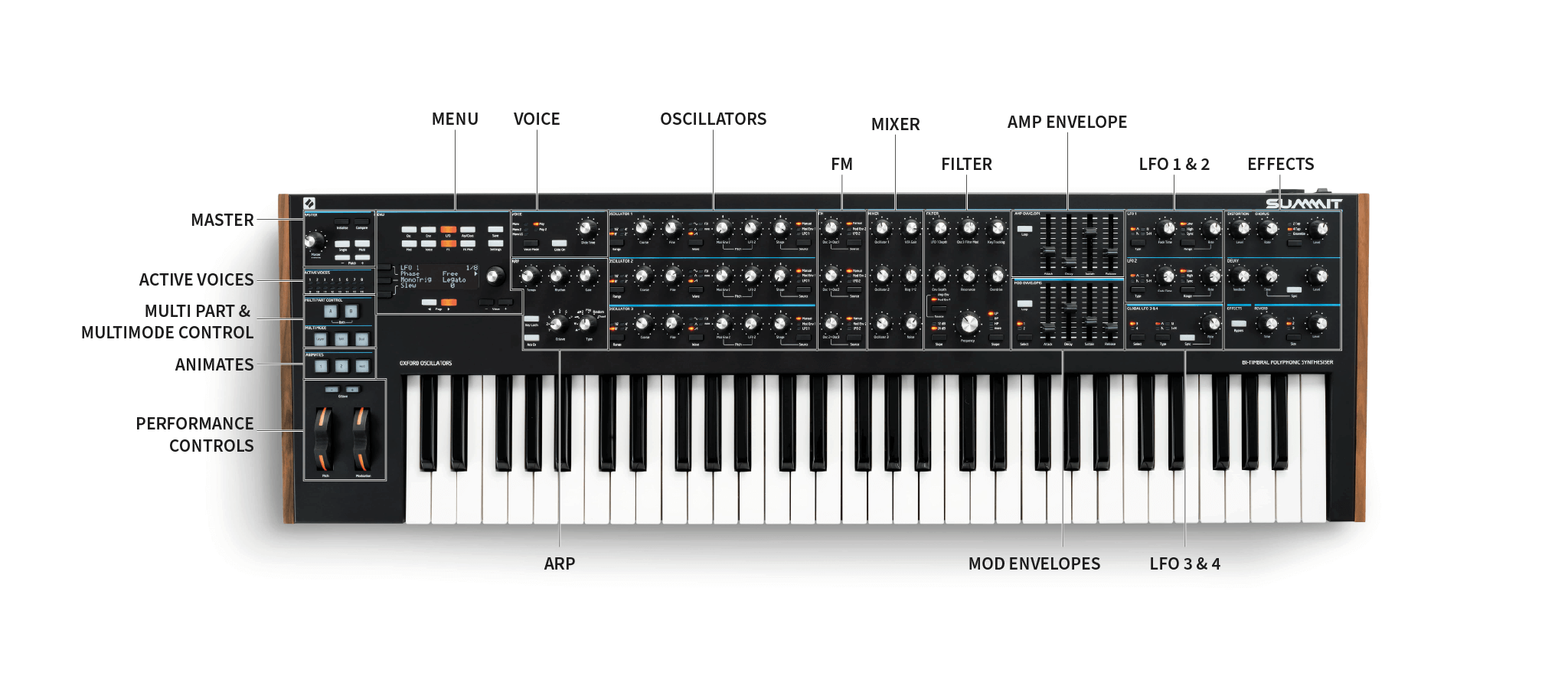

Summit ハードウェアの概要

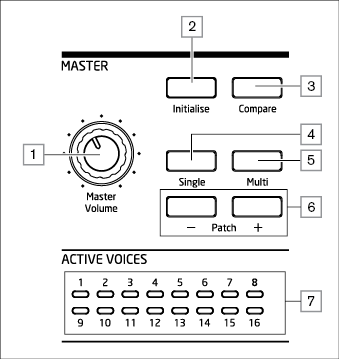

マスターボリューム – シンセのマスターボリュームコントロール 主要 そして 補助 オーディオ出力。ヘッドフォンの出力レベルも制御します。

初期化 – デフォルトでは、このボタンを押すとすべてのシンセパラメータが初期パッチのデフォルト値にリセットされます。これにより、新鮮なサウンド作りのための「出発点」に素早く戻ることができます。 初期化 変更することができます 設定 メニューを選択すると、初期パッチがロードされたときに、現在のすべてのコントロール パネル設定が初期パッチに適用されます。

比較する – このボタンを押し続けると、現在ロードされているパッチのオリジナルバージョンを聴くことができます。これにより、ロード後に行った調整の効果をオリジナルバージョンと比較することができます。マルチパッチが選択されているときにこのボタンを押すと、 比較する AとBボタンで現在選択されているパートに関係なく、パッチのパートAとパートBの両方を聞くことができます。 。 ご了承ください 比較する キーが同時に押されていない場合にのみ選択できます。

シングル –押すと、シングルパートパッチ用のパッチメモリエリアにアクセスできます。現在のパッチの場所と名前がディスプレイに表示され、パラメータコントロールで別のシングルパッチを選択できます。 。

マルチ – マルチパートパッチ用に予約されたパッチメモリエリアにアクセスします。現在のパッチの位置と名前がディスプレイに表示され、パラメータコントロールで別のマルチパッチを選択できます。

パッチ +/- – これらのボタンは、選択したモードに応じて、シングルまたはマルチのパッチをスクロールする別の方法を提供します。

能動態 16個の2色LEDは、16個のボイスのうち現在アクティブなボイスを表示します。シングルパッチモードではすべてのLEDがオレンジ色に点灯し、マルチパッチモードではオレンジと青色のLEDが点灯して、パートごとのボイス使用状況を示します。

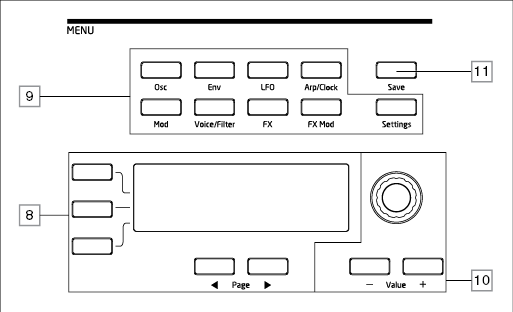

20文字×4行のOLEDディスプレイ。ボタンで選択したメニュー、または現在のパッチの詳細を表示します。各メニュー内のページは、 ページ ◀と ページ ► ディスプレイの下にあるボタン。 Summitの回転式コントロール（ マスター）は、コントロールを離すまで調整中のパラメータの値を表示する別の画面を呼び出します。画面左側の3つのボタンは、表示中のページの特定の行にパラメータコントロールを割り当てます。

表示するメニューを選択する 9 つのボタン: オシレーター、 環境、 LFO、 アルペジエーター/クロック、 モッド、 声、 FX、 FXモッド そして 設定これらのボタンはすべて「トグル」式です。もう一度押すとメニューが終了し、画面はパッチ情報ページに戻ります。

パラメータ調整は、回転式コントロールで素早く行うか、 価値+ / 価値 - ボタンです。ディスプレイにパッチデータが表示されていて、行2（「パッチ」）が選択されている場合は、これらのコントロールを使用してパッチライブラリ（現在アクティブなシングルまたはマルチ）をスクロールすることもできます。

保存 – 3 つのメニュー ページの最初のページを開きます。このページでは、現在のシンセ設定をユーザー パッチとしてメモリに保存できます。

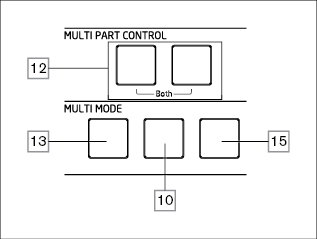

その あ そして B ボタンは、マルチパッチのどのパート（AまたはB）をシンセコントロールに割り当てるかを選択し、 デュアル モード（参照 下の画像のように、どの部分が聞こえるか確認してください。 あ そして B 選択するには一緒に押してください 両方 モードでは、シンセコントロールは両方のパートに同時に影響します。

層 - レイヤー モードでは、キーボードはマルチ パッチのパート A とパート B の両方を演奏します。

スプリット – このモードでは、左手でパートA、右手でパートBを演奏できます。「スプリットポイント」はデフォルトでは中央C（C3）です。スプリットポイントは、 スプリット キーボードの適切なキーを押しながら、新しい分割ポイントがパッチとともに保存されます。

デュアル – このモードでは、キーボード全体がパートAまたはパートBに割り当てられ、 あ そして B ボタン 両方のパートを選択するには、 あ そして B 両方を同時に操作します。この場合、レイヤーモードを選択した場合と同じ結果になります。このモードでは、マルチパッチの両パートのパラメータを同時にコントロールできます。

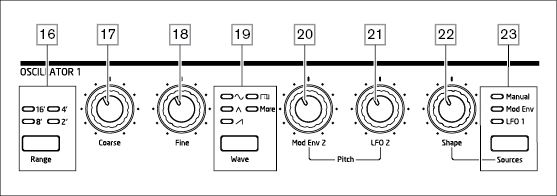

範囲 – オシレーターの基本ピッチ範囲を段階的に切り替えます。標準コンサートピッチ（A3 = 440 Hz）の場合は、 8フィート。

粗い – 選択したオシレーターのピッチを ±1 オクターブの範囲で調整します。

大丈夫 – オシレーターのピッチを ±100 セント (±1 半音) の範囲で調整します。

波 – 利用可能な発振器波形の範囲（正弦波、三角波、のこぎり波、パルス波、 もっと （メニューには、 もっと）。

Mod Env 2 深度 – エンベロープ 2 によるモジュレーションの結果としてオシレーターのピッチが変化する量をコントロールします。すべてのモジュレーション デプス コントロールは「センター ゼロ」であるため、正の値はピッチを増加させ、負の値はピッチを減少させます。

LFO 2 深度 – LFO 2 によるモジュレーションの結果として発振器ピッチが変化する量をコントロールします。ピッチの変化は双極性（上下）です。単極性ピッチ モジュレーションはモジュレーション マトリックスを使用することで利用できます。

シェイプの量 – 波形形状をさらに変更する機能で、すべての波形で有効です。パルス波の場合はパルス幅を調整し、正弦波、三角波、ノコギリ波の場合は波形折り返し（ウェーブフォールディング）を行い、基本波形に追加の倍音を加えます。 もっと によって選ばれる 波 スイッチと ソース 設定されている マニュアルコントロールは、現在選択されているウェーブテーブルの5つの波形を連続的に切り替えます。 ウェーブモア オシレーター メニューのパラメーター。

ソース – 割り当てる シェイプの量 波形の形状をさらに変化させる3つのソースのいずれかにコントロールします。オプションは、エンベロープ1によるモジュレーション（モッド環境1）、LFO 1によるモジュレーション（LFO 1）、 そして マニュアル、 シェイプの量 コントロール自体が波形の形状を変更します。3つのソースは加算式で、すべて同時に使用できます。

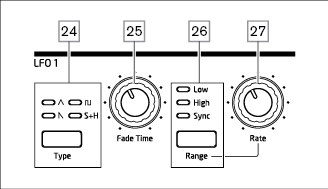

タイプ – 利用可能な波形（三角波、ノコギリ波、矩形波、サンプル＆ホールド）を順に切り替えます。対応するLEDがLFOの速度と波形を視覚的に表示します。

フェードタイム – LFOの動作タイミングを設定します。LFOを「ランプアップ」または「ランプダウン」させたり、効果を遅らせたりすることができます。これらのオプションはLFOメニューで設定します。

範囲 – 選択 高い または 低い3番目の選択肢は 同期は、LFO 周波数を内部 ARP クロックまたは外部 MIDI クロック（存在する場合）に同期します。

レート – LFO周波数を設定します。

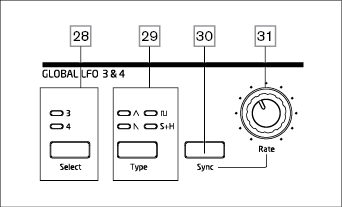

選択 – この領域のコントロールを LFO 3 または LFO 4 のいずれかに割り当てます。

タイプ – 利用可能な波形を順に表示します。 その上。

レート – LFO周波数を設定します。

押す 同期 LFO 周波数を内部 ARP クロックまたは外部 MIDI クロック（存在する場合）に同期します。

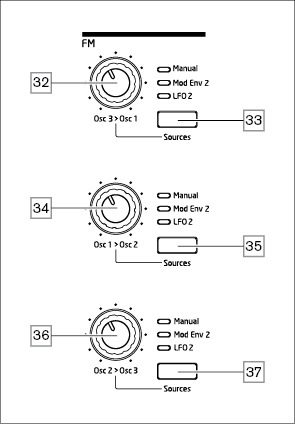

オシレーター3 > オシレーター1 – オシレーター 3 によってオシレーター 1 のピッチに適用される周波数変調の深さを制御します。

ソース – 割り当てる オシレーター3 > オシレーター1 変調深度制御 3つのソースのいずれかに設定します。オプションは、エンベロープ2によるモジュレーション（Mod Env 2）、LFO 2によるモジュレーション（LFO 2）、 そして マニュアル、 オシレーター3 > オシレーター1 コントロール自体がモジュレーションの深さを設定します。3つのオプションは加算式で、すべてを同時に使用することもできますが、各ソースのモジュレーションの深さは個別に設定できます。

オシレーター1 > オシレーター2 - オシレーター1によってオシレーター2のピッチに適用される周波数変調の深さを制御します

ソース – 対応する機能を実行する ソース ボタン のために オシレーター1 > オシレーター2 コントロール 。

オシレーター2 > オシレーター3 - オシレーター 2 によってオシレーター 3 のピッチに適用される周波数変調の深さを制御します。

ソース – 対応する機能を実行する ソース ボタン のために オシレーター2 > オシレーター3 コントロール 。

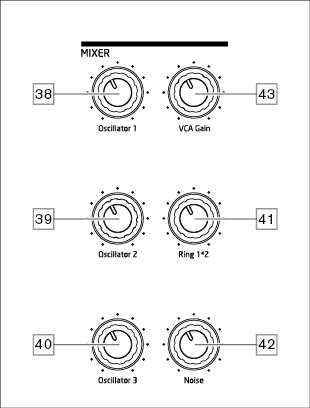

オシレーター1 – オシレーター1の音量をコントロールします。

オシレーター2 – オシレーター2の音量をコントロールします。

オシレーター3 – オシレーター3の音量をコントロールします。

リング1*2 – リング モジュレーターの出力レベルを制御します。リング モジュレーターへの入力は、Osc 1 と Osc 2 です。

ノイズ – ホワイトノイズジェネレーターの音量を制御します。

VCAゲイン – これはミキサーの出力レベルを効果的に制御します。つまり、加算された信号に適用されるアナログゲインを調整します。 Summit: 簡略化されたブロック図。

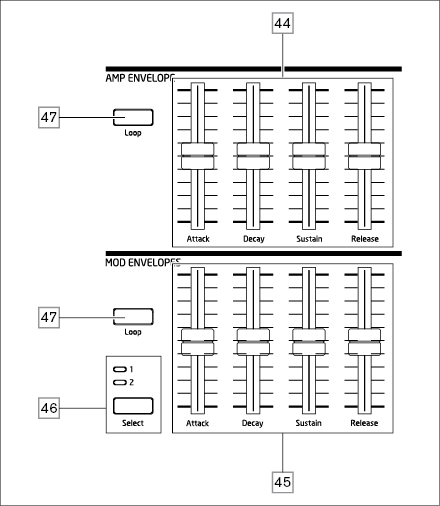

アンプ エンベロープ コントロール – 振幅エンベロープの標準 ADSR パラメータ (アタック、ディケイ、サステイン、リリース) を調整する 4 つの 45 mm スライダーのセット。

モジュレーションエンベロープコントロール – 2つのモジュレーションエンベロープのパラメータを調整する、同じスライダーのセットです（ ] 下に）。

選択 – Summit 2つの独立したModエンベロープを生成します。このボタンで、どちらかを選択します（モッド1 または モッド2）Mod Envelopeスライダー コントロール。

ループ – エンベロープのループ機能を有効にします。これにより、エンベロープのAHDフェーズが、 繰り返し パラメータの 環境 メニュー。

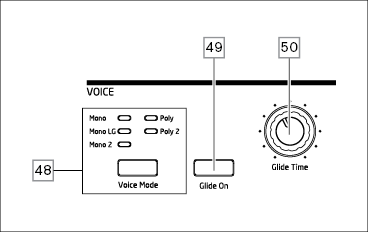

音声モード – 5つの音声モード（モノフォニック3つ、ポリフォニック2つ）から1つを選択します。

グライドオン – グライド機能を有効/無効にします。

グライドタイム – ポルタメントのグライド時間を設定します。

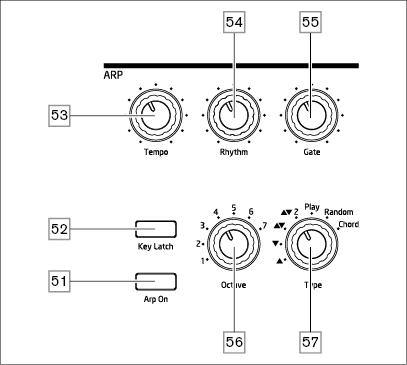

アルプオン – アルペジエーターのオン/オフを切り替えます。

キーラッチ – キーを押しながらキーラッチを選択した場合、 Summit 選択が解除されるまで、ホールドされたノートは連続して演奏されます。これはアルペジエーターのシーケンスを自動的に維持するために使用できますが、キーラッチはアルペジエーターとは独立して使用し、演奏されたノートを任意の長さまでホールドすることができます。

テンポ – ARP パターンの速度を設定します。

リズム – 演奏された音符に基づいて 33 種類のパターンから 1 つを選択します。

ゲート – アルペジエーターによって演奏される音符の長さを設定します。

オクターブ – アルペジエーターパターンが拡張されるオクターブ数を設定します。オクターブ範囲を広げるとパターンの長さが長くなります。

タイプ – ARPパターンのさらなるバリエーションは、 タイプこれにより、上向きまたは下向き、ランダムまたはコード形成など、パターンを構成する音符の方向や順序を選択できます。

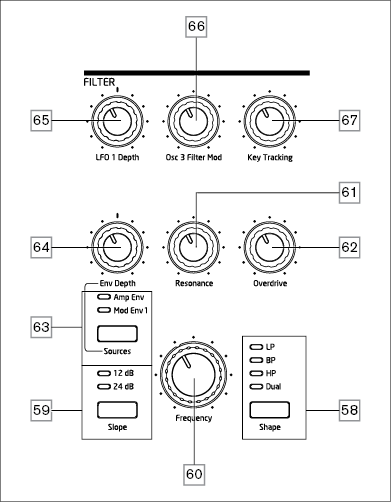

形 – 3つの基本的なフィルタタイプを段階的に説明します: ローパス(LP）、バンドパス（BP）またはハイパス（HP）; 選択 デュアル メニューページを開きます（声 メニュー ページ 4) では、同時に動作する 2 つのフィルター タイプの直列または並列の組み合わせに基づいて、さらに 9 つのオプションを選択できます。

スロープ – フィルタの傾きを以下のいずれかに設定します 12dB または 24デシベル 1オクターブあたり。

頻度 – フィルターのカットオフ周波数 (LP または HP)、またはその中心周波数 (BP) を制御する大きな回転ノブ。

共振 – フィルタ特性に共振（フィルタ周波数での応答の増加）を追加します。

オーバードライブ – ミキサー出力にプリフィルター歪みを加えます。

ソース – 割り当てる 環境深度 コントロール フィルタ周波数を変調できる2つの変調源のいずれかを選択します。変調の選択肢は、振幅エンベロープ（アンプエンベロープ) またはモッドエンベロープのいずれか (モッド環境1）。2 つのソースは追加的であり、同時に使用することもできます。

環境深度 – 選択中のエンベロープによってフィルター周波数がどの程度変更されるかを制御します。 ソース 2 つのソースの深度値が異なる場合があります。 環境深度 センターゼロ制御であるため、各変調源によってフィルタ周波数に正と負の両方の変化が加えられる可能性があります。

LFO 1の深さ – LFO 1 によってフィルター周波数が変更される量を制御します。 LFO 1 深度 センターゼロ制御なので、フィルタ周波数を正と負の両方向に変化させることができます。

オシレーター3フィルターモジュレーション – フィルター周波数をオシレーター 3 によって直接変調できます。

キートラッキング – 演奏されているノートのキーボードの位置によってフィルター周波数が 0 ～ 100% の間で変化する量を制御します。

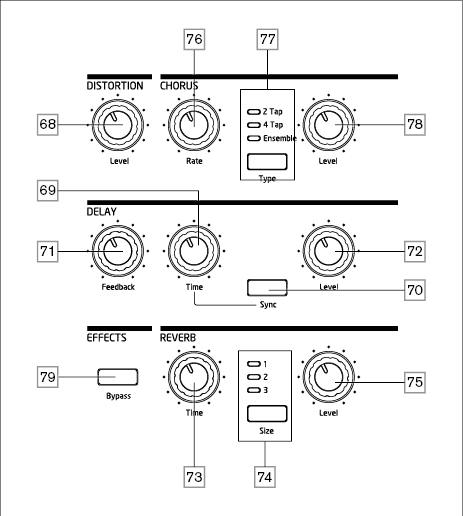

歪み: レベル – 各パートのすべてのアクティブボイスの合計に適用されるアナログ歪みの量を制御します。

遅延: 時間 – 元の音に加える遅延信号（エコー）のタイミングを設定します。最大遅延は約1.4秒です。

遅延: 同期 – 選出 同期 遅延時間を内部クロックまたは入力 MIDI クロックに同期できます。

遅延: フィードバック – 遅延信号をディレイ プロセッサの入力にフィードバックして、複数のエコーを作成できます。

遅延: レベル – 遅延信号の音量を制御します。

リバーブ：時間 – 残響の減衰時間を調整します。（最大時間は、おそらく必要となるであろう時間よりも長くなります！）

リバーブ：サイズ – 3つの異なるサイズのスペースをエミュレートします。 3 最も大きいです。

リバーブ：レベル – 残響の「量」を制御します。

コーラス：評価 – コーラス変調の速度を調整します。

コーラス: タイプ – 3 つの異なるコーラス アルゴリズムから 1 つを選択できます。

コーラス：レベル – コーラス効果の度合いをコントロールします。

エフェクト: バイパス – このボタンで 3 つの時間領域エフェクト (ディレイ、リバーブ、コーラス) のオン/オフを切り替えることができます。 バイパス アナログ歪みには影響しません。

アニメート1 そして 2 モジュレーション・マトリクスにあらかじめプログラムされた追加のモジュレーションとエフェクトのルーティングをアクティブにすることで、現在生成中のサウンドに「瞬時に」エフェクトを加えることができます。これらのボタンはライブパフォーマンスに最適です。 Summitのファクトリー パッチには Animate 機能が含まれています。

所有 – 押す 所有 アニメート機能を「オン」の状態で「ロック」します。 所有 押す前に アニメート、またはその逆。 アニメート 2 回目に実行すると、Animate 機能と Hold 機能の両方が解除されます。

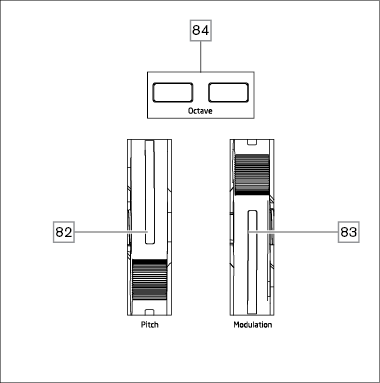

柔らかいゴム ピッチ 中央位置に戻るポジティブリターンホイール。デフォルトの範囲は+/- 1オクターブですが、オシレーターメニューのベンドレンジパラメータを使用すると、各オシレーターごとに最大+/- 2オクターブの範囲を設定できます。

柔らかいゴム 変調 ホイールは、パッチによって効果が大きく異なります。また、モジュレーションマトリクスのソースとして割り当てることで、1つまたは複数のパラメータを操作することも可能です。

ピッチホイールとモジュレーションホイールには内部照明があり、現在のA/Bに合わせて色分けされています。 マルチパート 選択[12]。

オクターブ+ そして オクターブ – ボタン – 押すたびにキーボードを1オクターブ上下にシフトします。最大範囲は+/-3オクターブです。シフトの度合いに応じてボタンの明るさが増します。オクターブシフトが無効のときは、両方のボタンが消灯します。
