Suggerimento
Per accedere a tutte le funzionalità, potrebbe essere necessario aggiornare Circuit Rhythm all'ultima versione del firmware. Components ti consente di sapere se l'unità connessa è aggiornata e, in caso contrario, Components è possibile aggiornare il firmware dell'unità alla versione più recente.
Vista di configurazione Permette di configurare le impostazioni "globali" dell'unità: queste includono l'assegnazione del canale MIDI, la configurazione degli I/O MIDI, la selezione della sorgente di clock, la frequenza di clock esterna e la regolazione della luminosità. Si accede tenendo premuto Maiusc e premendo Salva. , e uscire premendo
Giocare
.

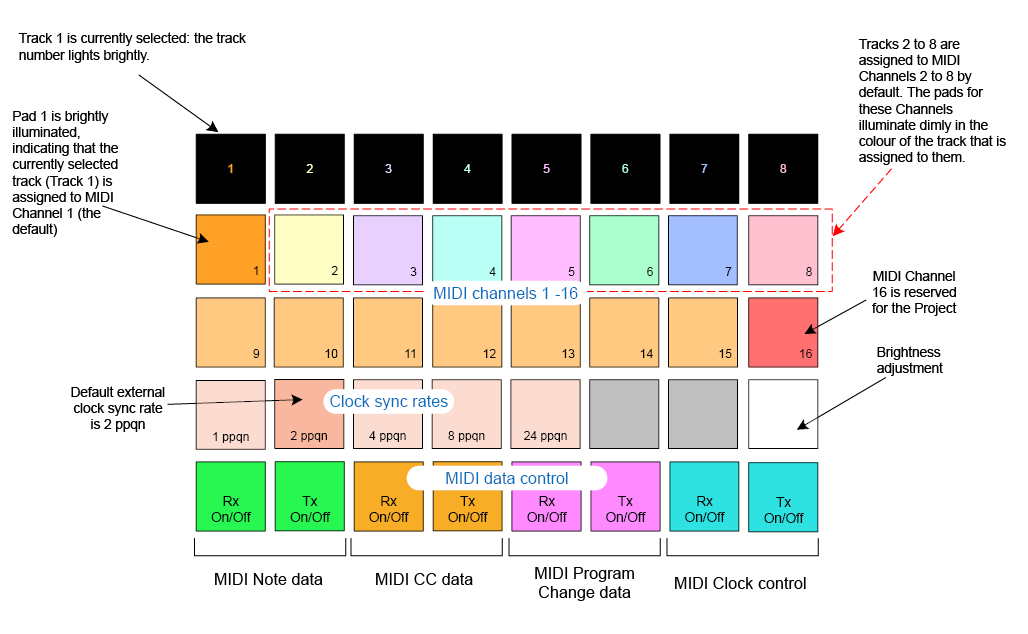

Apertura Vista di configurazione produce il display mostrato di seguito:
Il Pad 24 (illuminato di bianco) controlla la luminosità dei pad della griglia. L'impostazione predefinita è la massima luminosità, ma premendo il Pad 24 si riduce di circa il 50%. Questo può essere utile se si sta eseguendo Circuit Rhythm Grazie alla batteria interna. Potresti anche voler usare una luminosità ridotta se ti alleni in condizioni di scarsa illuminazione ambientale.
L'impostazione della luminosità viene salvata quando Circuit Rhythm è spento.
I canali MIDI predefiniti di fabbrica sono i seguenti:
È possibile modificare il canale MIDI utilizzato da ogni traccia in Vista di configurazioneOgni traccia può essere impostata su uno qualsiasi dei canali MIDI da 1 a 15. Il canale 16 è riservato al Progetto.
Per cambiare il canale MIDI che verrà utilizzato da una traccia, premere il pulsante di selezione della traccia o la traccia desiderata. Le due file superiori di pad nella Vista Configurazione rappresentano i canali MIDI 1-16. Premere il pad corrispondente al canale MIDI desiderato.
Importante
La grafica su Vista di configurazione Illustra il display quando è selezionata la Traccia 1 e mostra le assegnazioni predefinite dei canali MIDI: i colori dei pad per i canali MIDI non utilizzati sono arancioni (il colore della Traccia 1), ma seguiranno il colore della traccia attualmente selezionata. I pad per i canali MIDI da 2 a 8 sono debolmente illuminati nel colore della traccia a loro assegnata: nell'esempio, queste sono le assegnazioni predefinite.
Come con tutti Vista di configurazione modifiche, stampa Giocare per salvare le modifiche e uscire Vista di configurazione.
Circuit Rhythm è in grado di inviare e/o ricevere dati MIDI sia tramite USB porta e il Ingresso/uscita/attraverso MIDI prese
.
Vista di configurazione ti permette di decidere come vuoi Circuit Rhythm per operare con altre apparecchiature MIDI per quattro categorie di dati MIDI in modo indipendente: Nota, CC (Control Change), Program Change (PGM) e MIDI Clock. Ciò garantisce un elevato grado di flessibilità nel modo in cui Circuit Rhythm si integra con il resto del sistema.
I comandi MIDI Rx (ricezione) e Tx (trasmissione) possono essere abilitati indipendentemente per ciascuna categoria di dati. I pad da 25 a 32 sono disposti come quattro coppie di pulsanti, come mostrato nella tabella:
|
Tampone |
Funzione |
Colore |
|---|---|---|
|
25 |
Ricezione note MIDI attivata/disattivata |
Verde |
|
26 |
Trasmissione note MIDI attivata/disattivata |
|
|
27 |
Ricezione MIDI CC attivata/disattivata |
Arancia |
|
28 |
Attivazione/disattivazione della trasmissione MIDI CC |
|
|
29 |
Attivazione/disattivazione della ricezione del cambio programma MIDI |
Viola |
|
30 |
Attivazione/disattivazione della trasmissione del cambio programma MIDI |
|
|
31 |
Ricezione orologio MIDI attivata/disattivata |
Azzurro pallido |
|
32 |
Trasmissione orologio MIDI attivata/disattivata |
Per impostazione predefinita, sia MIDI Rx che MIDI Tx sono attivi (pulsanti illuminati) per tutte le categorie di dati.
Quando Clock Rx è OFF, l'orologio è in modalità interna e Circuit RhythmIl BPM di è definito solo dal clock interno. Qualsiasi clock esterno verrà ignorato. Quando Clock Rx è attivo, Circuit Rhythm è in modalità AUTO e il BPM verrà impostato da un clock MIDI applicato esternamente a Ingresso MIDI o le porte USB se ne è applicata una valida; in caso contrario, Circuit Rhythm passerà automaticamente al suo orologio interno.
Se Clock Tx è ON, Circuit Rhythm è il leader del clock e il suo clock, qualunque sia la sorgente, sarà disponibile come MIDI Clock sul pannello posteriore USB e Uscita MIDI connettori. Impostando Clock Tx su OFF non verranno trasmessi dati di clock.
Vedere anche “Orologio esterno” su Orologio esterno.
Circuit Rhythm emette un orologio analogico continuo dal pannello posteriore Sincronizzazione in uscita connettore con un'ampiezza di 5 V. La frequenza di questo clock è correlata al clock del tempo (interno o esterno). La frequenza di uscita del clock si imposta con i primi cinque pulsanti sulla terza riga della griglia (pad n. 17-21). È possibile selezionare la frequenza su 1, 2, 4, 8 o 24 ppqn (impulsi per semiminima) premendo il pad appropriato. Il valore predefinito è 2 ppqn. La tabella seguente riassume le impostazioni:
Si noti che Swing (se impostato su un valore diverso dal 50%) non viene applicato all'uscita del clock analogico.
Sticky Shift è una funzione di accessibilità che consente Spostare pulsante per funzionare come interruttore invece che come controllo momentaneo. Per abilitare Sticky Shift, premere Spostare In Vista di configurazione in modo che si illumini di verde brillante. Per disattivare la funzionalità, premere Spostare di nuovo in modo che si illumini di un rosso tenue.
È possibile impostare alcune preferenze aggiuntive in Visualizzazione configurazione avanzata. per accedere alla visualizzazione Impostazioni avanzate tieni premuto Spostare mentre alimenta il Circuit Rhythm acceso. Per uscire, premere play .
La griglia 8 x 4 non è illuminata in Visualizzazione configurazione avanzata; le regolazioni vengono effettuate utilizzando vari altri pulsanti.
Lo strumento Easy Start potrebbe essere disabilitato in Visualizzazione configurazione avanzata se non lo desideri Circuit Rhythm per apparire come un dispositivo di archiviazione di massa quando lo si collega a un computer.
Per attivare/disattivare lo strumento Easy Start, premere il tasto Nota pulsante . Se Nota è illuminato di verde brillante, è abilitato, se Nota se è illuminato di rosso tenue, è disabilitato.
È possibile determinare il comportamento del MIDI Thru porta su Circuit Rhythm In Visualizzazione configurazione avanzataLe opzioni sono che la porta agisca come una normale MIDI Thru porta (questa è l'impostazione predefinita) o per duplicare l'output del Uscita MIDI porta. Questa funzionalità è utile se si desidera controllare due dispositivi hardware che non dispongono di porte MIDI thru.
Utilizzare il Duplicato pulsante per impostare il comportamento. Quando Duplicato è illuminato di verde brillante, il MIDI Thru La porta fungerà da seconda uscita MIDI. Quando è illuminata di rosso tenue, è attivato un interruttore hardware thru e la porta fungerà da normale MIDI Thru.
Circuit Rhythm include un compressore master, che viene applicato a tutte le uscite audio del dispositivo. Può essere attivato o disattivato premendo Effetti speciali mentre in Visualizzazione configurazione avanzataQuando il compressore è abilitato, il Effetti speciali Il pulsante si illumina di verde brillante e la griglia visualizza brevemente la scritta "CMP". Quando è disattivato, il pulsante FX si illumina di rosso tenue.
La funzione Blocco Salvataggio consente di disattivare temporaneamente la funzione Salvataggio. Questo può essere utile se hai un set live preparato sul tuo Circuit Rhythme non vuoi rischiare di sovrascrivere accidentalmente progetti importanti. Per abilitare il blocco salvataggio, tieni premuti entrambi i tasti Spostare E Salva durante l'accensione dell'unità. Mentre il blocco di salvataggio è abilitato, Salva il pulsante sia sempre spento.
Lo stato di blocco del salvataggio viene mantenuto durante i successivi cicli di accensione e spegnimento. Per disattivarlo, la procedura è la stessa di quella di attivazione: accendere l'unità tenendo premuto Spostare E Salva.
Per impostazione predefinita, il blocco salvataggio è disattivato, in modo che i progetti possano essere salvati e sovrascritti liberamente.
Circuit Rhythm Carica l'ultimo progetto in uso all'accensione. È possibile che, se l'alimentazione è stata interrotta durante il salvataggio di un progetto, questo si sia corrotto in qualche modo. Ciò potrebbe significare che Circuit Rhythm finisce in uno stato anomalo all'accensione.
Sebbene questo sia un evento improbabile, abbiamo incluso un metodo per trasformarlo Circuit Rhythm e forzandolo a caricare un progetto vuoto. Per farlo, tieni premuti entrambi i tasti Spostare E Chiaro mentre si gira Circuit Rhythm SU.
Se un progetto dovesse danneggiarsi in qualche modo, è sempre possibile eliminarlo cancellando il progetto (vedere Progetti di compensazione).
Circuit Rhythm è stato progettato per rispondere in vari modi ai dati MIDI esterni. Sono tutti riconosciuti i messaggi MIDI Note On/Note Off, Program Change (PGM) e Continuous Controller (CC).
I dettagli completi delle impostazioni e dei parametri MIDI sono disponibili in un documento separato: Circuit Rhythm Guida di riferimento per programmatori, che può essere scaricato da novationmusic.com/downloads.
In caso di problemi con il tuo Circuit Rhythm, potrebbe essere necessario abilitare la modalità Bootloader. Questa è una "modalità di progettazione" e tutte le normali funzioni dell'unità diventano inattive. Non utilizzare la modalità Bootloader senza le istruzioni del team di supporto tecnico di Novation.
La modalità Bootloader consente di controllare la versione del firmware attualmente installato e di aggiornare il firmware (e le patch di fabbrica) nel caso in cui la procedura di aggiornamento del firmware descritta sopra non funzioni correttamente per qualsiasi motivo.
Per entrare in modalità Bootloader:

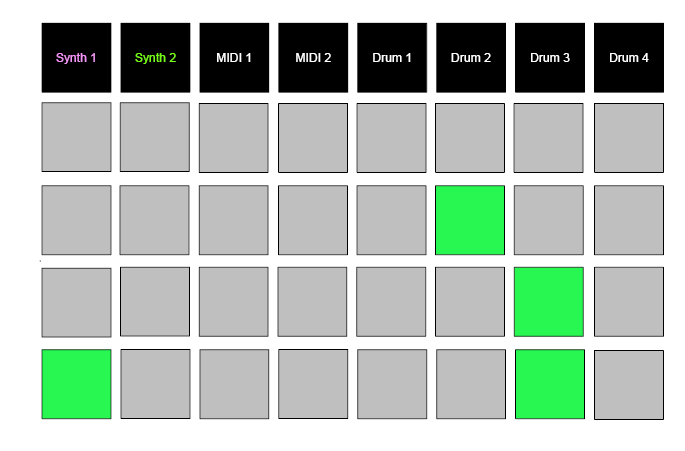

Circuit Rhythm sarà ora in modalità Bootloader e la griglia di visualizzazione mostrerà una selezione di pad illuminati in verde (che potrebbero differire da quelli mostrati di seguito):
Pulsanti di tracciamento 1 E 2 sono accesi; selezionando uno di questi, viene visualizzato uno schema di pad illuminati; lo schema rappresenta i numeri di versione dei tre elementi del firmware in formato binario. Potrebbe essere necessario descrivere questi schemi al team di supporto tecnico di Novation in caso di problemi.
Il modo più semplice per uscire dalla modalità Bootloader è premere semplicemente il tasto Giocare pulsante. Circuit Rhythm verrà quindi riavviato nello stato operativo normale.
Dove possibile, misuriamo tutti i dati relativi alle prestazioni in base ad AES17 .
È possibile collegare la maggior parte delle sorgenti a livello di linea agli ingressi di Circuit Rhythme le uscite di linea alla maggior parte degli ingressi di linea. Se hai bisogno di specifiche, sono elencate nelle seguenti tabelle:
|
Ingressi |
|
|---|---|
|
Impedenza d'ingresso |
22 kΩ |
|
Livello massimo di ingresso con attenuatore (pad) SU |
-2dBu +10dBu |
|
Uscite |
|
|---|---|
|
Livello di uscita massimo |
-9.57dBu |
