Circuit Rhythm panoramica dell'hardware

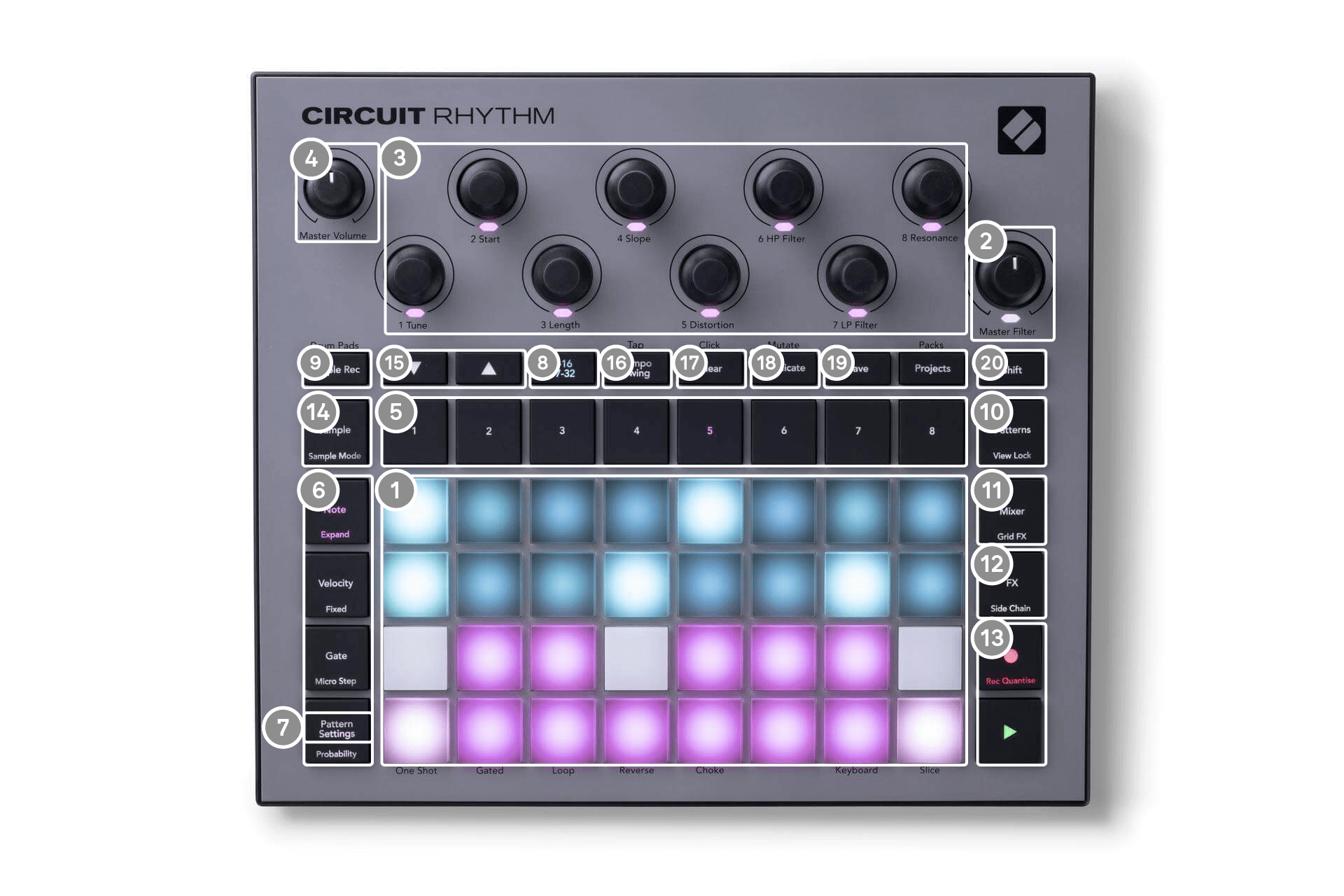

Griglia di gioco a 32 pad: una matrice 4 × 8 di pad RGB. A seconda della visualizzazione selezionata, la griglia può essere "suddivisa" in aree logiche con funzioni diverse.

Filtro principale – controllo rotativo con fermo centrale e LED RGB: controlla la frequenza del filtro dell'intero mix, come su un sintetizzatore analogico. È sempre attivo.

Controlli macro 1 A 8 – otto encoder rotativi multifunzione, con LED RGB associato. La disponibilità e la funzione di questi controlli variano a seconda Circuit Rhythmdiverse visualizzazioni: tuttavia, le legende del pannello descrivono le funzioni degli encoder quando sono in Visualizzazione di esempio, Nota Vistao qualsiasi altra visualizzazione incentrata sulla traccia. Il movimento dei controlli Macro durante l'esecuzione può essere registrato e riprodotto.

Volume principale – Controlla il livello generale di Circuit Rhythmuscite audio.

La maggior parte dei pulsanti rimanenti seleziona la griglia a 32 tasti per visualizzare uno specifico Visualizzazione. Ogni Visualizzazione fornisce informazioni e controllo su un aspetto particolare di una traccia specifica, selezione di pattern o suoni, regolazioni del tempo, ecc. Si noti inoltre che diversi pulsanti hanno una funzione aggiuntiva "Shift", indicata sul pulsante (o sopra) da una legenda in un carattere più piccolo.

Molti pulsanti, tra cui • Documentazione - dispongono sia di una modalità momentanea (pressione prolungata) che di una modalità a scatto (pressione breve). Una pressione prolungata visualizza temporaneamente la vista del pulsante, ma solo finché il pulsante è premuto. Al rilascio, la vista torna a quella precedente alla pressione del pulsante. Una pressione breve di un pulsante commuta la vista a griglia a quella programmata nel pulsante.

IL Documentazione Il pulsante è un caso speciale in quanto non richiama una visualizzazione della griglia alternativa, ma la sua azione momentanea consente il punch-in e il punch-out rapidi della modalità di registrazione.

Pulsanti traccia: Tracce 1 A 8 – un tocco cambia la visualizzazione della griglia in Visualizzazione di esempio per quella traccia; premendo il pulsante viene visualizzata temporaneamente la Visualizzazione campione per quella traccia, ma rilasciando il pulsante la griglia tornerà alla Visualizzazione e alla traccia che erano visibili quando è stato premuto.

Pulsanti passo-passo: Nota, Velocità, Porta e Probabilità – questi commutano la griglia su un'ulteriore Visualizzazionie consentono di inserire, eliminare o modificare individualmente i parametri di ogni passaggio del pattern per la traccia attualmente selezionata. Nota che Probabilità è la funzione Shift del Impostazioni del modello pulsante e quello Micro passo è la funzione Shift del Cancello pulsante.

Impostazioni del modello – commuta la griglia su una Visualizzazione che consente di regolare la lunghezza del pattern, la velocità di riproduzione e la direzione della traccia attualmente selezionata.

Pagina dei passaggi (1-16/17-32) – seleziona se il Pattern per la traccia attualmente selezionata ha una lunghezza di 16 o 32 step. Quando si seleziona un Pattern a 32 step, il colore della legenda dei pulsanti cambia durante l'esecuzione della sequenza per indicare quale "metà" della sequenza è attualmente visualizzata nella griglia. È possibile scegliere di avere un Pattern a 16 o 32 step su qualsiasi traccia.

Campione Rec – si apre Visualizzazione record di esempio: questa vista può essere utilizzata per registrare nuovi campioni su Circuit Rhythm tramite gli ingressi audio o dal mix interno.

Modelli – si apre Visualizzazione dei modelli: consente di memorizzare più pattern per ogni traccia e di unirli insieme per creare una catena di pattern.

Miscelatore – abilita la Vista Mixer, dove è possibile disattivare l'audio o regolare il livello di ogni traccia che compone la sequenza, nonché eseguire la panoramica di ogni traccia sull'immagine stereo.

Effetti speciali – apre il Vista FX; consente di aggiungere effetti di riverbero e delay a ciascuna traccia singolarmente.

Registra e ▶ Riproduci: questi due pulsanti avviano e arrestano la sequenza (Giocare)e accedi alla modalità Registrazione (Documentazione)In modalità Riproduzione, tutto ciò che viene riprodotto sulla griglia verrà ascoltato; in modalità Registrazione, tutto ciò che viene riprodotto verrà ascoltato e aggiunto alla sequenza.

Campione – apre il Visualizzazione di esempio per la traccia attualmente selezionata. Ogni traccia può selezionare tra 128 campioni, disposti in otto pagine da 16, nelle due righe inferiori della griglia.

▼ e ▲ - questi due pulsanti hanno azioni (e colori) diverse a seconda della selezione corrente Visualizzazione, ad esempio, in Visualizzazione delle note sulla tastiera ti permettono di spostare l'intonazione dei pad della tastiera verso l'alto o verso il basso da una a cinque ottave. In Visualizzazione campione, scorrono le otto pagine di campioni.

Tempo E Oscillazione – Tempo consente di impostare il BPM (tempo) della sequenza, utilizzando il controllo Macro 1; Oscillazione Modifica la temporizzazione tra i passaggi per cambiare il "feel" di un pattern, utilizzando la Macro 2 per la regolazione. In questa modalità, la Macro 5 regola il livello del click track.

Chiaro – consente l'eliminazione di singoli passaggi di sequenza, Pattern, Progetti, campioni o movimenti di controllo Macro memorizzati.

Duplicato – funziona come una funzione copia e incolla per modelli e singoli passaggi.

Salva E Progetti – consente di salvare il progetto corrente e di aprirne uno salvato in precedenza.

Spostare – Molti pulsanti hanno una “seconda funzione”, a cui si accede tenendo premuto il tasto Spostare pulsante mentre si preme il pulsante in questione. È anche possibile configurare il Spostare l'azione del pulsante come funzione di attivazione/disattivazione; ciò viene fatto in Vista di configurazione (Vedere Vista di configurazione). In questo caso, una singola pressione attiva e blocca la seconda funzione, una seconda pressione la disattiva.

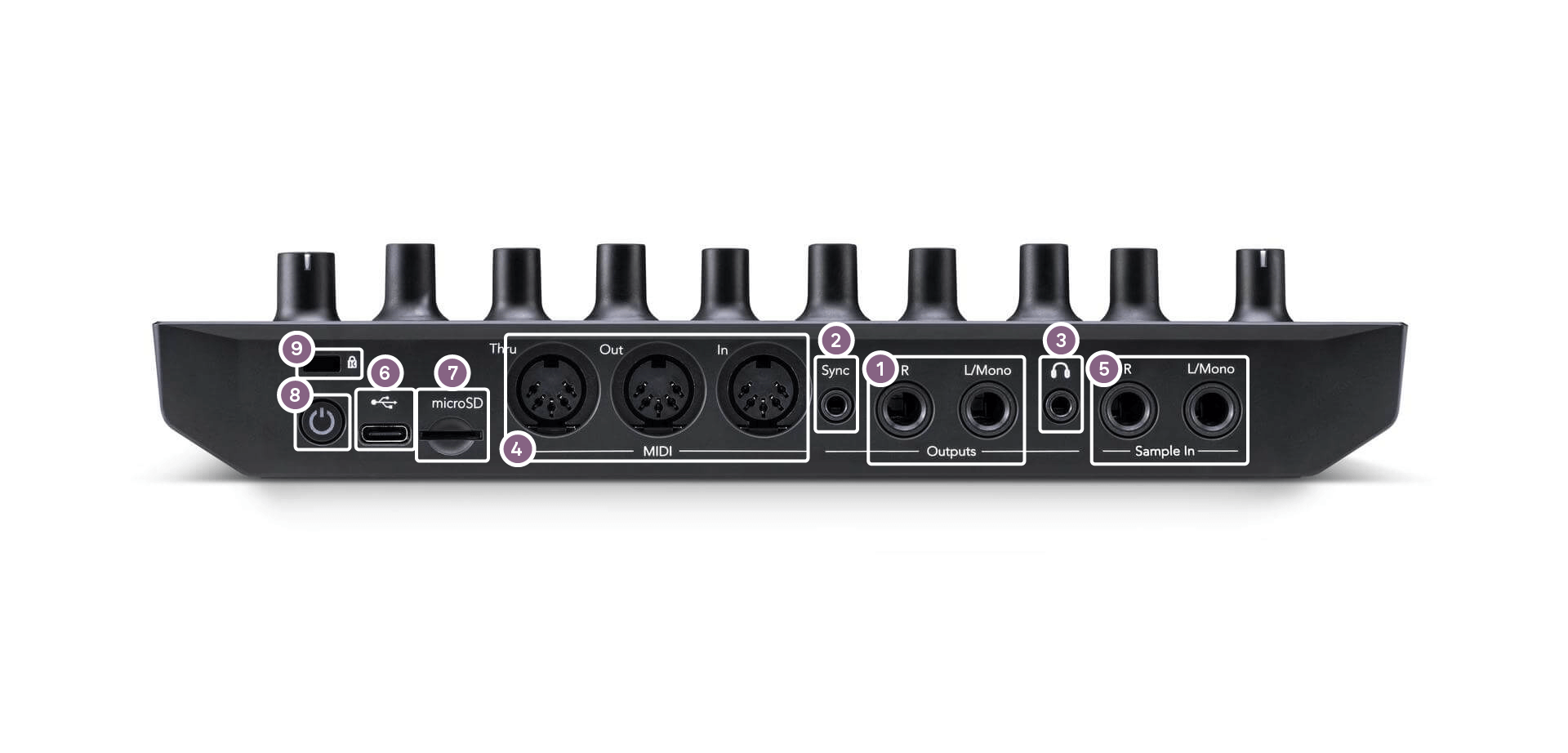

Uscite - L/Mono E R – Circuit RhythmLe uscite audio principali sono su due prese jack TS da ¼". Il livello di uscita massimo è -9.57dBuSenza spina nel R presa, la L/Mono La presa trasporta un mix mono dei canali L e R.

Sincronizzazione – una presa jack TRS da 3,5 mm che fornisce un segnale di clock di ampiezza 5 V, ad una velocità proporzionale al clock del tempo: il rapporto effettivo può essere impostato in Vista di configurazioneLa frequenza predefinita è di due impulsi per ogni quarto di nota.

(Cuffie) – collega qui un paio di cuffie stereo. Le uscite principali Rimangono attivi quando le cuffie sono collegate. L'amplificatore per cuffie può pilotare +5 dBu in un paio di cuffie stereo da 150 ohm.

Ingresso MIDI, Fuori E Attraverso – tre connettori MIDI su prese DIN a 5 pin. Consente l'attivazione di apparecchiature esterne tramite Circuit Rhythmsequenze di o controller esterni per l'attivazione Circuit Rhythmle sequenze e per modificare i campioni, gli effetti della griglia e i parametri degli effetti. Nota che la porta MIDI Thru può essere configurata in Visualizzazione configurazione avanzata per agire come un clone della porta MIDI Out: vedere Vista di configurazione avanzata per maggiori dettagli.

Esempio in L/Mono E R - ingressi audio esterni mono o stereo per la registrazione di campioni in Circuit RhythmGli ingressi sono sbilanciati su prese jack TS da 1/4".

– Porta USB-C. Questa è anche l'ingresso di alimentazione CC dell'unità per l'alimentazione esterna e la ricarica della batteria. Un cavo da tipo C a tipo A è fornito con l'unità. Collegarla ai computer per interfacciarsi con Novation ComponentsLa porta è compatibile con lo standard MIDI; collegala ad altri dispositivi che supportano MIDI tramite USB per trasmettere e ricevere dati MIDI. Utilizzata anche per gli aggiornamenti del firmware. NOTA: Circuit RhythmLa porta USB non trasporta l'audio.

microSD – inserisci qui una scheda microSD compatibile per salvare o importare i pacchetti.

– Interruttore di accensione/spegnimento "soft"; per evitare accensioni/spegnimenti accidentali, è necessario premere il pulsante per circa un secondo per accendere o spegnere l'unità. Il pulsante è dotato di un LED che si illumina in verde per indicare che la batteria interna è in carica.

Kensington MiniSaver – proteggi il tuo Circuit Rhythm a una struttura adatta, se lo si desidera.
