Vue de configuration Permet de configurer les paramètres « globaux » de l'unité : affectation des canaux MIDI, configuration des E/S MIDI, sélection de la source d'horloge, fréquence d'horloge externe et réglage de la luminosité. Pour y accéder, maintenez la touche Maj enfoncée et appuyez sur Enregistrer. , et quitté en appuyant sur
Jouer
.
Ouverture Vue de configuration produit l'affichage ci-dessous :
Le pad 24 (éclairé en blanc) contrôle la luminosité des pads de la grille. Le réglage par défaut est une luminosité maximale, mais appuyer sur le pad 24 les atténue d'environ 50 %. Cela peut être utile si vous courez. Circuit Rhythm sur sa batterie interne. Vous pouvez également réduire la luminosité si vous travaillez dans des conditions de faible luminosité ambiante.
Le réglage de la luminosité est enregistré lorsque Circuit Rhythm est hors tension.
Les canaux MIDI par défaut sont les suivants :
Vous pouvez modifier le canal MIDI utilisé par chaque piste dans Vue de configurationChaque piste peut être réglée sur l'un des canaux MIDI 1 à 15. Le canal 16 est réservé au projet.
Pour changer le canal MIDI qui sera utilisé par une piste, appuyez sur le bouton de sélection de piste ou la piste souhaitée. Les deux premières rangées de pads dans la vue Configuration représentent les canaux MIDI 1 à 16. Appuyez sur le pad correspondant au canal MIDI souhaité.
Important

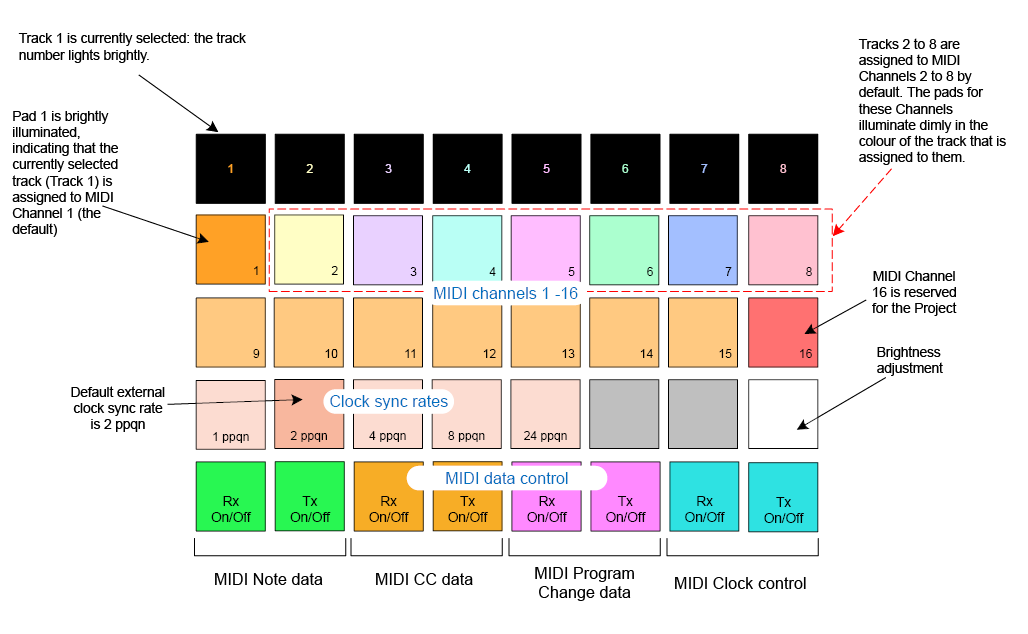

Le graphique sur Vue de configuration L'image ci-contre illustre l'affichage lorsque la piste 1 est sélectionnée et indique les assignations de canaux MIDI par défaut : les pads des canaux MIDI inutilisés sont orange (couleur de la piste 1), mais ils suivent la couleur de la piste sélectionnée. Les pads des canaux MIDI 2 à 8 sont faiblement éclairés de la couleur de la piste qui leur est assignée : dans l'exemple, il s'agit des assignations par défaut.
Comme pour tous Vue de configuration changements, appuyez sur Jouer pour enregistrer vos modifications et quitter Vue de configuration.
Circuit Rhythm est capable d'envoyer et/ou de recevoir des données MIDI via le USB port et le Entrée/Sortie/Traversée MIDI prises
.
Vue de configuration vous permet de décider comment vous voulez Circuit Rhythm Fonctionne avec d'autres équipements MIDI pour quatre catégories de données MIDI indépendantes : Note, CC (Control Change), Program Change (PGM) et MIDI Clock. Cela vous assure une grande flexibilité dans la gestion de vos données. Circuit Rhythm s'intègre au reste de votre système.
Les fonctions MIDI Rx (réception) et Tx (transmission) peuvent être activées indépendamment pour chaque catégorie de données. Les pads 25 à 32 sont disposés en quatre paires de boutons, comme indiqué dans le tableau :
|
Tampon |
Fonction |
Couleur |
|---|---|---|
|
25 |
Réception de notes MIDI activée/désactivée |
Vert |
|
26 |
Activation/désactivation de la transmission des notes MIDI |
|
|
27 |
MIDI CC Rx activé/désactivé |
Orange |
|
28 |
MIDI CC Tx activé/désactivé |
|
|
29 |
Réception de changement de programme MIDI activée/désactivée |
Violet |
|
30 |
Activation/désactivation de la transmission de changement de programme MIDI |
|
|
31 |
Horloge MIDI Rx activée/désactivée |
Bleu pâle |
|
32 |
Activation/désactivation de l'horloge MIDI Tx |
Par défaut, MIDI Rx et MIDI Tx sont tous deux activés (boutons allumés) pour toutes les catégories de données.
Lorsque Clock Rx est désactivé, l'horloge est en mode interne et Circuit RhythmLe BPM est défini uniquement par l'horloge de tempo interne. Toute horloge externe sera ignorée. Lorsque l'horloge Rx est activée, Circuit Rhythm est en mode AUTO et le BPM sera défini par une horloge MIDI appliquée en externe à l'un ou l'autre Entrée MIDI ou les ports USB si un port valide est appliqué ; si ce n'est pas le cas, Circuit Rhythm passera automatiquement à son horloge interne.
Si l'horloge Tx est activée, Circuit Rhythm est le leader de l'horloge et son horloge - quelle que soit la source - sera disponible sous forme d'horloge MIDI sur le panneau arrière USB et Sortie MIDI connecteurs. Régler Clock Tx sur OFF entraînera l'absence de transmission de données d'horloge.
Voir aussi « Horloge externe » sur Horloge externe.
Circuit Rhythm génère une horloge analogique continue depuis le panneau arrière Synchronisation de sortie connecteur à une amplitude de 5 V. La fréquence de cette horloge est liée à l'horloge de tempo (interne ou externe). La fréquence de sortie de l'horloge se règle à l'aide des cinq premiers boutons de la troisième rangée de la grille (pads n° 17 à 21). Vous pouvez sélectionner la fréquence sur 1, 2, 4, 8 ou 24 ppqn (impulsions par noire) en appuyant sur le pad correspondant. La valeur par défaut est de 2 ppqn. Le tableau suivant récapitule les réglages :
Notez que Swing (s'il est défini sur une valeur autre que 50 %) n'est pas appliqué à la sortie de l'horloge analogique.
Sticky Shift est une fonctionnalité d'accessibilité qui permet à Changement pour fonctionner comme un bouton à bascule plutôt qu'un contrôle momentané. Pour activer Sticky Shift, appuyez sur Changement dans Vue de configuration afin qu'il s'allume en vert vif. Pour désactiver la fonctionnalité, appuyez sur Changement encore une fois pour qu'il soit faiblement éclairé en rouge.
Certaines préférences supplémentaires peuvent être définies dans Vue de configuration avancée. pour accéder à la vue de configuration avancée, maintenez enfoncé Changement tout en alimentant le Circuit Rhythm activé. Pour quitter, appuyez sur lecture .
La grille 8 x 4 n'est pas éclairée dans Vue de configuration avancée; les réglages sont effectués à l'aide de divers autres boutons.
L'outil de démarrage facile peut être désactivé dans Vue de configuration avancée si tu ne le souhaites pas Circuit Rhythm pour apparaître comme un périphérique de stockage de masse lors de sa connexion à un ordinateur.
Pour activer/désactiver l'outil de démarrage facile, appuyez sur le bouton Note bouton . Si Note est allumé en vert vif, il est activé, si Note est allumé en rouge faiblement, il est désactivé.
Vous pouvez déterminer le comportement du MIDI Thru port sur Circuit Rhythm dans Vue de configuration avancée. Les options sont que le port agisse comme un port régulier MIDI Thru port (c'est la valeur par défaut), ou pour dupliquer la sortie du Sortie MIDI port. Ceci est utile si vous avez deux éléments matériels que vous souhaitez contrôler et qui ne disposent pas eux-mêmes de ports MIDI.
Utilisez le Double bouton pour définir le comportement. Lorsque Double est allumé en vert vif, le MIDI Thru Le port fonctionnera comme une seconde sortie MIDI. Lorsqu'il est faiblement allumé en rouge, un commutateur matériel est activé et le port fonctionnera comme une sortie MIDI standard.
Circuit Rhythm Inclut un compresseur principal, appliqué à toutes les sorties audio de l'appareil. Il peut être activé ou désactivé en appuyant sur Effets spéciaux pendant que dans Vue de configuration avancée. Lorsque le compresseur est activé, le Effets spéciaux Le bouton s'allume en vert vif et la grille affiche brièvement « CMP ». Lorsqu'il est désactivé, le bouton FX s'allume en rouge pâle.
La fonction de verrouillage de la sauvegarde vous permet de désactiver temporairement la fonction de sauvegarde. Cela peut être utile si vous avez préparé un set live sur votre ordinateur. Circuit Rhythm, et vous ne voulez pas risquer d'écraser accidentellement des projets importants. Pour activer le verrouillage de sauvegarde, maintenez les deux boutons Changement et Sauvegarder pendant la mise sous tension de l'appareil. Lorsque le verrouillage de sauvegarde est activé, Sauvegarder le bouton est éteint en permanence.
Le verrouillage de sauvegarde est conservé lors des cycles d'alimentation suivants. Pour le désactiver, procédez de la même manière : allumez l'appareil tout en maintenant la touche enfoncée. Changement et Sauvegarder.
Par défaut, le verrouillage de l'enregistrement est désactivé, afin que les projets puissent être enregistrés et écrasés librement.
Circuit Rhythm Charge le dernier projet utilisé à la mise sous tension. Il est possible qu'une coupure de courant lors de l'enregistrement d'un projet ait corrompu ce dernier. Cela peut signifier que Circuit Rhythm se retrouve dans un état anormal à la mise sous tension.
Bien que cela soit peu probable, nous avons inclus une méthode de retournement Circuit Rhythm et le forcer à charger un projet vierge. Pour cela, maintenez les deux Changement et Clair en tournant Circuit Rhythm sur.
Si des projets sont corrompus de quelque manière que ce soit, il est toujours possible de les supprimer en effaçant le projet (voir Projets de compensation).
Circuit Rhythm a été conçu pour réagir de différentes manières aux données MIDI externes. Les messages MIDI Note On/Note Off, Program Change (PGM) et Continuous Controller (CC) sont tous reconnus.
Tous les détails des réglages et paramètres MIDI sont disponibles dans un document séparé : Circuit Rhythm Guide de référence du programmeur, qui peut être téléchargé à partir de novationmusic.com/downloads.
En cas de problème avec votre Circuit RhythmIl peut s'avérer nécessaire d'activer le mode Bootloader. Il s'agit d'un mode « ingénierie » qui rend toutes les fonctions normales de l'appareil inopérantes. N'utilisez pas le mode Bootloader sans l'autorisation préalable du support technique de Novation.
Le mode Bootloader vous permet de vérifier la version du firmware actuellement installé et de mettre à jour le firmware (et les correctifs d'usine) si la procédure de mise à jour du firmware décrite ci-dessus ne fonctionne pas correctement pour une raison quelconque.
Pour entrer en mode Bootloader :

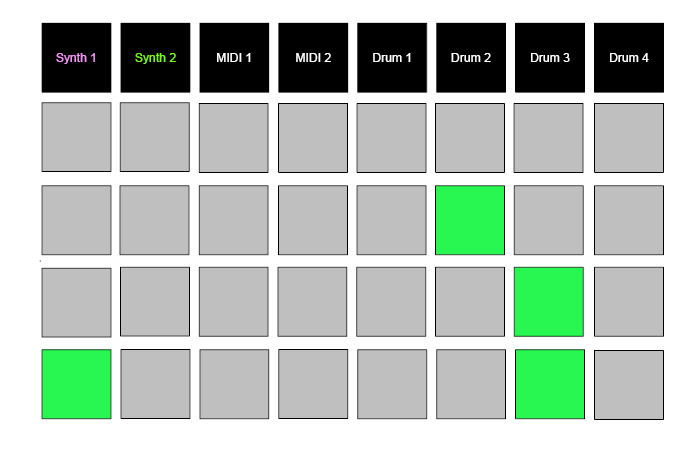

Circuit Rhythm sera désormais en mode Bootloader et l'affichage de la grille affichera une sélection de pads allumés en vert (qui peuvent différer de celui illustré ci-dessous) :
Boutons de suivi 1 et 2 sont allumés ; la sélection de l'un de ces boutons affiche un motif de pastilles lumineuses ; ce motif représente les numéros de version des trois éléments du micrologiciel sous forme binaire. En cas de problème, veuillez décrire ces motifs à l'équipe d'assistance technique de Novation.
Le mode Bootloader est plus facilement quitté en appuyant simplement sur le Jouer bouton. Circuit Rhythm redémarrera ensuite dans l'état de fonctionnement normal.
Dans la mesure du possible, nous mesurons tous les chiffres de performance en suivant AES17 .
Vous pouvez connecter la plupart des sources de niveau ligne aux entrées de Circuit Rhythm, et les sorties ligne vers la plupart des entrées ligne. Si vous avez besoin de spécifications, elles sont répertoriées dans les tableaux suivants :
|
Entrées |
|
|---|---|
|
Impédance d’entrée |
22 kΩ |
|
Niveau d'entrée maximal avec atténuateur (pad) sur |
-2 dBu +10 dBu |
|
Sorties |
|
|---|---|
|
Niveau de sortie maximal |
-9.57dBu |
