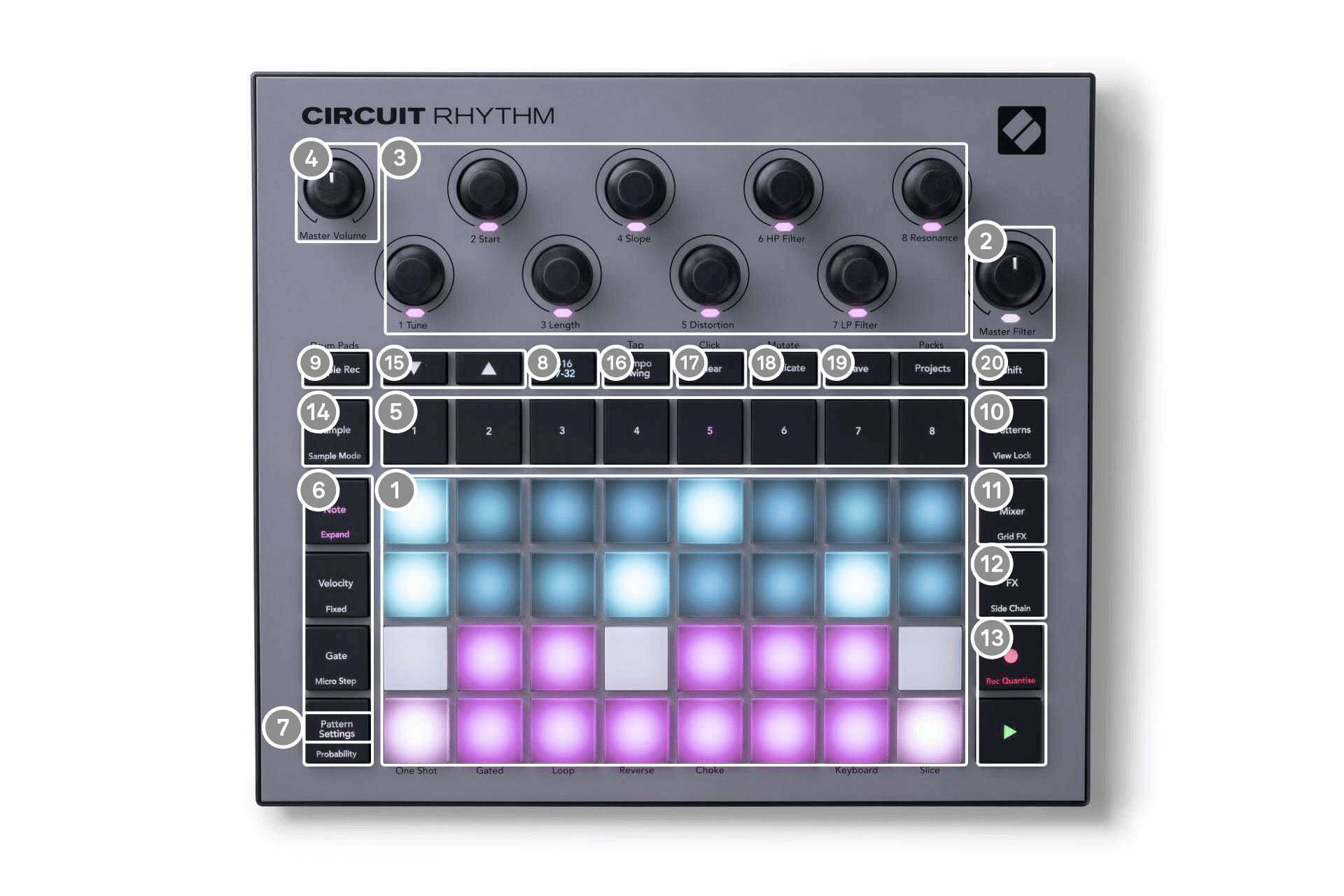

Circuit Rhythm aperçu du matériel

Grille de jeu de 32 pads – une matrice de 4 × 8 pads RVB. Selon l'affichage sélectionné, la grille peut être divisée en zones logiques aux fonctions différentes.

Filtre principal – bouton rotatif avec cran central et LED RVB : contrôle la fréquence du filtre de l'ensemble du mix, comme sur un synthétiseur analogique. Il est toujours actif.

Contrôles macro 1 à 8 – huit encodeurs rotatifs multifonctions, avec LED RVB associées. La disponibilité et la fonction de ces commandes varient selon les appareils. Circuit RhythmLes différents points de vue de : cependant, les légendes du panneau décrivent les fonctions des encodeurs lorsqu'ils sont en Exemple de vue, Vue des notes, ou toute autre vue axée sur la piste. Le mouvement des macrocommandes pendant la performance peut être enregistré et rejoué.

Volume principal – Contrôle le niveau global de Circuit Rhythmsorties audio de.

La plupart des boutons restants sélectionnent la grille de 32 pads pour afficher un Voir. Chaque Voir fournit des informations et un contrôle sur un aspect particulier d'une piste particulière, d'un motif ou d'une sélection sonore, des ajustements de synchronisation, etc. Notez également que plusieurs boutons ont une fonction « Shift » supplémentaire, indiquée sur (ou au-dessus) du bouton par une légende dans une police plus petite.

De nombreux boutons - y compris • Enregistrer - disposent d'un mode momentané (appui long) et d'un mode verrouillé (appui court). Un appui long affiche temporairement la vue du bouton, mais uniquement tant que le bouton est maintenu enfoncé. Une fois relâché, la vue revient à celle qu'elle était avant l'appui. Un appui court sur un bouton bascule vers la vue grille programmée pour ce bouton.

Le Enregistrer Le bouton est un cas particulier car il n'invoque pas d'affichage de grille alternatif, mais son action momentanée permet un accès et une sortie rapides du mode d'enregistrement.

Boutons de piste : pistes 1 à 8 – un appui modifie l’affichage de la grille en Exemple de vue pour cette piste ; une pression affiche temporairement la vue d'échantillon pour cette piste, mais en relâchant le bouton, la grille reviendra à la vue et à la piste qui étaient visibles lorsqu'elle a été enfoncée.

Boutons d'étape : Note, Vitesse, Porte, et Probabilité – ceux-ci commutent le réseau vers plus loin Vues, et permettent de saisir, supprimer ou modifier individuellement les paramètres de chaque étape du motif, pour la piste actuellement sélectionnée. Notez que Probabilité est la fonction Shift du Paramètres de modèle bouton et ça Micro Step est la fonction Shift du Grille bouton.

Paramètres de modèle – commute le réseau sur un Voir qui permet de régler la longueur du motif, la vitesse de lecture et la direction de la piste actuellement sélectionnée.

Page d'étape (1-16/17-32) – permet de choisir si le motif de la piste sélectionnée est de 16 ou 32 pas. Lorsqu'un motif de 32 pas est sélectionné, la couleur de la légende du bouton change pendant l'exécution de la séquence pour indiquer la moitié de la séquence affichée sur la grille. Vous pouvez choisir d'avoir un motif de 16 ou 32 pas sur n'importe quelle piste.

Exemple de recommandation – ouvre Exemple d'affichage d'enregistrement: cette vue peut être utilisée pour enregistrer de nouveaux échantillons dans Circuit Rhythm via les entrées audio, ou depuis le mixage interne.

Motifs – ouvre Vue des modèles: vous permet de stocker plusieurs motifs pour chaque piste et de les joindre pour créer une chaîne de motifs.

Mixer – permet à Vue du mixeur, où vous pouvez couper ou ajuster le niveau de chaque piste composant la séquence, et déplacer chaque piste sur l'image stéréo.

Effets spéciaux – ouvre le Vue FX; vous permet d'ajouter des effets de réverbération et de délai à chaque piste individuellement.

Enregistrer et ▶ Lire – ces deux boutons démarrent et arrêtent la séquence (Jouer), et entrez en mode Enregistrement (Enregistrer)En mode Lecture, tout ce que vous jouez sur la grille sera entendu ; en mode Enregistrement, tout ce que vous jouez sera entendu et ajouté à la séquence.

Échantillon – ouvre le Exemple de vue pour le morceau sélectionné. Chaque morceau peut sélectionner 128 échantillons, répartis en huit pages de 16 sur les deux rangées inférieures de la grille.

▼ et ▲ - ces deux boutons ont des actions (et des couleurs) différentes selon le bouton actuellement sélectionné Voir, par exemple, dans Affichage des notes du clavier Ils vous permettent de décaler la hauteur des pads du clavier d'une à cinq octaves vers le haut ou vers le bas. Exemple de vue, ils parcourent les huit pages d'échantillons.

Tempo et Balançoire – Tempo vous permet de définir le BPM (tempo) de la séquence, en utilisant le contrôle Macro 1 ; Balançoire Modifie le timing entre les étapes pour modifier la sensation d'un motif, en utilisant la macro 2 pour le réglage. Dans ce mode, la macro 5 ajuste le niveau de la piste Click.

Clair – permet la suppression d'étapes de séquence individuelles, de modèles, de projets, d'échantillons ou de mouvements de contrôle de macro enregistrés.

Double – fonctionne comme une fonction copier-coller pour les modèles et les étapes individuelles.

Sauvegarder et Projets – vous permet d’enregistrer votre projet actuel et d’en ouvrir un précédemment enregistré.

Changement – Plusieurs boutons ont une « deuxième fonction », accessible en maintenant la touche enfoncée. Changement tout en appuyant sur le bouton concerné. Il est également possible de configurer Changement l'action du bouton comme une fonction de basculement ; cela se fait dans Vue de configuration (voir Vue de configuration). Dans ce cas, une simple pression engage et verrouille la deuxième fonction, une seconde pression la désengage.

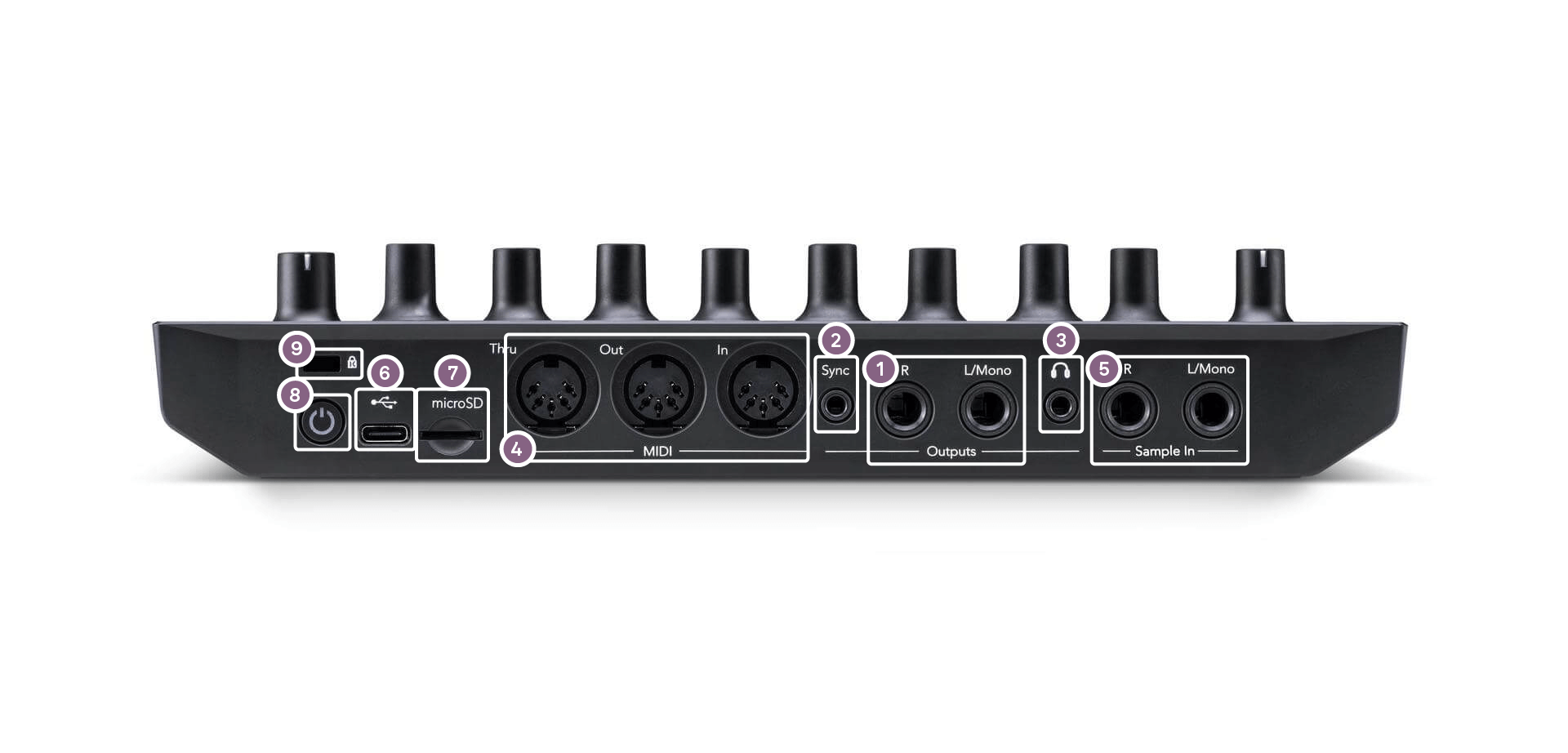

Sorties - L/Mono et R – Circuit RhythmSorties audio principales sur deux prises jack TS 6,35 mm. Niveau de sortie maximal : -9.57dBu. Sans prise dans le R prise, la L/Mono la prise transporte un mix mono des canaux L et R.

Synchroniser – une prise jack TRS 3,5 mm fournissant un signal d'horloge d'amplitude 5 V, à une fréquence proportionnelle à l'horloge tempo : le rapport réel peut être réglé en Vue de configurationLe taux par défaut est de deux impulsions par noire.

(Casque) – Branchez ici un casque stéréo. Les sorties principales Reste actif lorsque le casque est branché. L'amplificateur de casque peut générer +5 dBu dans un casque stéréo de 150 ohms.

Entrée MIDI, Dehors et À travers – trois connecteurs MIDI sur prises DIN 5 broches. Permet le pilotage d'équipements externes. Circuit Rhythmséquences de 's, ou contrôleurs externes pour déclencher Circuit Rhythmséquences et de modifier les échantillons, les effets Grid et les paramètres d'effets. Notez que le port MIDI Thru peut être configuré dans Vue de configuration avancée pour agir comme un clone du port MIDI Out : voir Vue de configuration avancée pour plus de détails.

Échantillon en L/Mono et R - entrées audio externes mono ou stéréo pour l'enregistrement d'échantillons Circuit RhythmLes entrées sont asymétriques sur des prises jack TS 1/4”.

– Port USB-C. Il s'agit également de l'entrée d'alimentation CC de l'appareil pour l'alimentation externe et la charge de la batterie. Un câble de type C vers type A est fourni avec l'appareil. Connectez-le à un ordinateur pour l'interfacer. Novation ComponentsLe port est compatible MIDI ; connectez-le à d'autres appareils compatibles MIDI via USB pour transmettre et recevoir des données MIDI. Il est également utilisé pour les mises à jour du firmware. REMARQUE : Circuit RhythmLe port USB ne transporte pas d'audio.

microSD – insérez ici une carte microSD compatible pour enregistrer ou importer des Packs.

– Interrupteur marche/arrêt « soft » ; pour éviter toute mise sous/hors tension intempestive, une pression d'environ une seconde suffit pour allumer ou éteindre l'appareil. Ce bouton est doté d'une LED verte qui s'allume pour indiquer que la batterie interne est en charge.

Kensington MiniSaver – sécurisez votre Circuit Rhythm à une structure appropriée si désiré.
