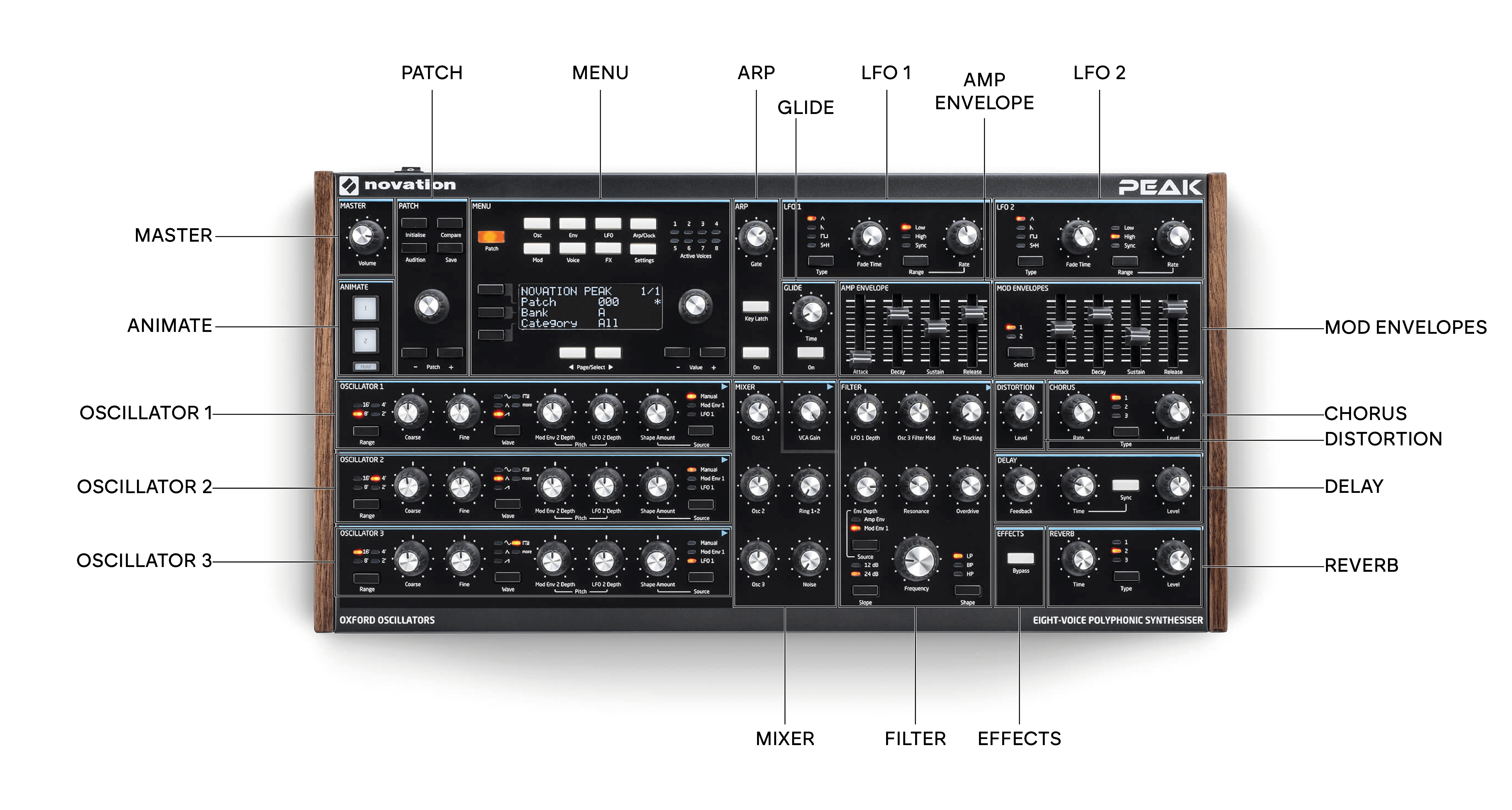

Peak Descripción general del hardware

Inicializar – por defecto, puede pulsar este botón para restablecer todos los parámetros del sintetizador a los valores predeterminados del parche inicial – ver Parche de inicialización – tabla de parámetros para una lista. Esto proporciona una forma rápida de volver a un “punto de partida” básico para la creación de nuevos sonidos. La función de Inicializar se puede cambiar en el Menú de configuración para que todos los ajustes actuales del panel de control se apliquen al parche inicial cuando se cargue.

Comparar – Mantén pulsado este botón para escuchar la versión original del parche cargado. Esto te permite comparar la versión original con los efectos de cualquier modificación que hayas realizado desde que lo cargaste.

Audición Pulsa para escuchar el sonido actual del sintetizador, incluso sin un teclado (u otro controlador) conectado. La nota que se reproducirá siempre será el Do central (C3). Esto corresponde a la nota MIDI número 60.

Ahorrar – utilizar junto con Parche llaves para guardar los parches modificados en la memoria.

Selección de parche: utilice este control giratorio para seleccionar un parche o una ubicación de memoria diferente donde guardar un parche modificado o un sonido nuevo.

Parche +/- – Estos botones proporcionan un método alternativo para desplazarse por los parches.

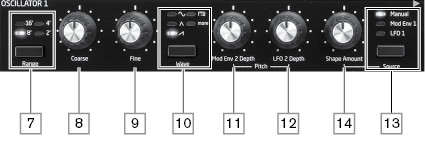

Rango – recorre los rangos de tono base del oscilador. Para el tono estándar de concierto (A3 = 440 Hz), ajuste a 8'.

Grueso – Ajusta el tono del oscilador seleccionado en un rango de ±1 octava.

Bien – Ajusta el tono del oscilador en un rango de ±100 cents (±1 semitono).

Ola – pasos a través de la gama de formas de onda de oscilador disponibles: sinusoidal, triangular, diente de sierra, pulso y más (el menú ofrece un amplio conjunto de tablas de ondas adicionales para más).

Mod Env 2 Profundidad – controla la cantidad en la que cambia el tono del oscilador como resultado de la modulación por la Envolvente 2. Todos los controles de Profundidad de Modulación están en "centro cero", por lo que los valores positivos aumentarán el tono y los valores negativos lo disminuirán.

Profundidad del LFO 2 – controla la magnitud del cambio de tono del oscilador como resultado de la modulación del LFO 2. Los cambios de tono son bipolares (hacia arriba y hacia abajo); la modulación de tono unipolar está disponible mediante la matriz de modulación.

Fuente – asigna el Forma Cantidad control a una de tres fuentes que alteran aún más la forma de onda. Las opciones son: modulación por Envolvente 1 (Mod Env 1), modulación por LFO 1 (LFO 1), y Manual, cuando el Forma Cantidad El control en sí modifica la forma de la onda. Las tres fuentes son aditivas: todas pueden utilizarse simultáneamente.

Forma Cantidad – controla modificaciones adicionales de la forma de onda y está activo para todas las formas de onda. Con ondas de pulso, ajusta el ancho del pulso; con ondas sinusoidales, triangulares y de diente de sierra produce plegado de onda, que imparte armónicos adicionales a la forma de onda básica. Cuando más es seleccionado por el Ola interruptor y Fuente está configurado para Manual, el control navega continuamente a través de las cinco formas de onda de la tabla de ondas seleccionadas actualmente para la WaveMore parámetro en el menú Oscilador.

Tipo – Permite recorrer las formas de onda disponibles: triangular, diente de sierra, cuadrada, muestreo y retención. Los LED correspondientes indican visualmente la velocidad y la forma de onda del LFO.

Tiempo de desvanecimiento – Permite ajustar la sincronización de la acción del LFO: es posible aumentar o disminuir gradualmente su intensidad, o bien retrasar su efecto. Las opciones se configuran en el menú del LFO.

Rango – selecciona Alto o Bajo; la tercera opción es Sincronizar, que sincroniza la frecuencia del LFO con el reloj interno del arpegiador o con un reloj MIDI externo si está presente.

Tasa – Establece la frecuencia del LFO.

Osc 1 – controla el nivel de la forma de onda del Oscilador 1.

Osc 2 – controla el nivel de la forma de onda del Oscilador 2.

Osc 3 – controla el nivel de la forma de onda del Oscilador 3.

Anillo 1*2 – controla el nivel de salida del modulador de anillo: las entradas del modulador de anillo son Osc 1 y Osc 2.

Ruido – controla la cantidad de ruido blanco que se añade.

Ganancia VCA – Esto controla eficazmente el nivel de salida del mezclador: ajusta el nivel de la señal entre las secciones de envolvente de amplitud y efectos. Ver Novation Peak: diagrama de bloques simplificado.

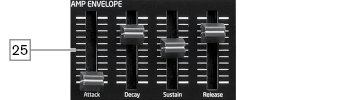

Controles de la envolvente de amplitud: un conjunto de cuatro deslizadores de 30 mm que ajustan los parámetros ADSR estándar (Ataque, Decaimiento, Sostenimiento y Liberación) de la envolvente de amplitud.

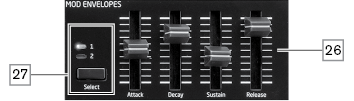

Controles de Mod Envelope: un conjunto idéntico de deslizadores que ajustan los parámetros de las dos envolventes de modulación (ver abajo).

Seleccionar – Peak genera dos envolventes de modulación independientes; este botón selecciona cuál de ellas (Módulo 1 o Módulo 2) los deslizadores Mod Envelope control.

Tiempo – establece el tiempo de deslizamiento del portamento.

En – Activa/desactiva la función Glide.

En – Enciende y apaga el arpegiador.

Pestillo de llave – Cuando el arpegiador está en funcionamiento, al pulsar el botón Key Latch se simula el efecto de mantener las teclas pulsadas de forma continua hasta que se sueltan.

Puerta – Establece la duración básica de las notas que reproduce el arpegiador.

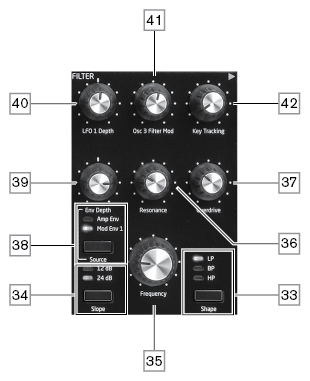

Forma – pasos a través de los tres tipos de filtro: paso bajo (LP), paso banda (BP) o paso alto (HP).

Pendiente – establece la pendiente del filtro en uno u otro 12 dB o 24 dB por octava.

Frecuencia – Gran mando giratorio que controla la frecuencia de corte del filtro (LP o HP) o su frecuencia central (BP).

Resonancia – añade resonancia (una mayor respuesta en la frecuencia del filtro) a la característica del filtro.

Sobremarcha – añade cierto grado de distorsión de prefiltro a la salida del mezclador.

Fuente – selecciona si la frecuencia del filtro debe variar mediante Mod Envelope 1 (Mod Env 1) y/o la envolvente de amplitud (Amp Env): tenga en cuenta que estas dos fuentes pueden utilizarse simultáneamente

miprofundidad nv – controla el grado en que la frecuencia del filtro se modifica por la envolvente seleccionada por Fuente .

Profundidad del LFO 1 – controla el grado en que la frecuencia del filtro es modificada por el LFO 1.

Mod de filtro Osc 3 – permite que la frecuencia del filtro sea modulada directamente por el oscilador 3.

Seguimiento de claves – controla el grado en que la posición en el teclado de la nota que se está tocando varía la frecuencia del filtro entre 0 y 100%.

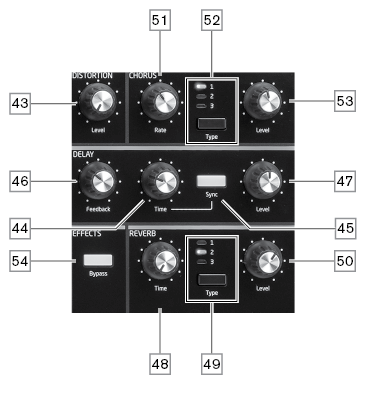

DISTORSIÓN: Nivel – controla la cantidad de distorsión analógica aplicada a la suma de las ocho voces.

RETRASO: Tiempo – Establece la temporización de la señal retardada (eco) que se añade a la original. El retardo máximo es de aproximadamente 1,4 segundos.

RETRASO: Sincronización – Al seleccionar Sincronizar, el tiempo de retardo se sincroniza con el reloj interno o con un reloj MIDI entrante.

RETRASO: Retroalimentación – Permite que la señal retardada se retroalimente a la entrada del procesador de retardo, creando múltiples ecos.

RETRASO: Nivel – controla el volumen de la señal retardada.

REVERB: Tiempo – Ajusta el tiempo de decaimiento de la reverberación. (¡El tiempo máximo es más largo de lo que probablemente necesites!)

REVERB: Tipo – emula espacios de tres tamaños diferentes: 3 es el más grande.

REVERB: Nivel – controla la “cantidad” de reverberación.

CORO: Califica – ajusta la velocidad de modulación del coro.

CORO: Tipo – te permite seleccionar uno de tres algoritmos de coro diferentes.

CORO: Nivel – controla el grado de efecto de coro.

EFECTOS: Bypass – Los tres efectos de dominio temporal se pueden activar o desactivar con este botón.

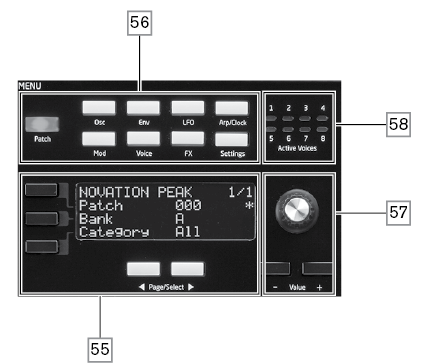

Pantalla OLED de 20 caracteres x 4 filas. Muestra uno de los nueve menús seleccionados por los botones. Las páginas dentro de cada menú se pueden seleccionar con los dos Página/Seleccionar botones debajo de la pantalla. Ajustar cualquiera de Peakcontroles giratorios (excepto MAESTRO y PARCHE) muestra una pantalla alternativa con el valor del parámetro que se está ajustando hasta que se suelta el control. Los tres botones a la izquierda de la pantalla asignan los controles de parámetros a una fila específica de la página que se está visualizando.

Nueve botones para seleccionar el menú que se mostrará: Parche, Osc, Env, LFO, Arp/Reloj, Mod, Voz, FX y Ajustes.

El ajuste de parámetros puede realizarse rápidamente mediante el control giratorio o incrementarse/decrementarse un valor de parámetro a la vez con el Valor + / Valor - botones.

Voz activa – Ocho LED que indican cuáles de las ocho voces están activas en ese momento.

ANIMACIÓN 1 y 2 – Añade un efecto instantáneo al sonido que se está generando. Estos botones son ideales para actuaciones en directo: la naturaleza del efecto adicional dependerá del parche que se esté utilizando.

Sostener – presionando Sostener bloqueará la función Animate en un estado "activado". Puede presionar Sostener antes de presionar ANIMARo viceversa. Presionando ANIMAR Una segunda vez se desactivan las funciones Animate y Hold.

Volumen – Control de volumen maestro para la salida de audio del sintetizador; esto también controla el nivel de salida de los auriculares.
