Circuit Tracks descripción general del hardware

Cuadrícula de 32 pads: una matriz de 4 × 8 pads; iluminada internamente con LED RGB. Según la vista seleccionada, la cuadrícula puede dividirse en áreas lógicas con diferentes funciones.

Filtro maestro Control giratorio con tope central y LED RGB: controla la frecuencia del filtro de toda la mezcla, como en un sintetizador analógico. Siempre activo.

Controles macro 1 a 8 Ocho codificadores rotatorios multifuncionales con LED RGB asociado. La disponibilidad y función de estos controles varía según las distintas vistas de Circuit Track; sin embargo, las leyendas del panel describen en términos generales la función de cada codificador aplicada a las pistas de sintetizador para los patches predeterminados. El movimiento de los controles macro durante la interpretación se puede grabar y reproducir.

Volumen maestro – controla el nivel general de Circuit Tracks' salidas de audio.

La mayoría de los botones restantes seleccionan la cuadrícula de 32 pads para mostrar un valor específico. Vista. Cada Vista Proporciona información y control de un aspecto particular de una pista particular, patrón o selección de sonido, ajustes de tiempo, etc. Tenga en cuenta también que varios botones tienen una función 'Shift' adicional, indicada en (o encima) del botón mediante una leyenda en una fuente más pequeña.

Muchos botones, incluidos • Registro - tienen un modo momentáneo (pulsación larga) y uno de retención (pulsación corta). Una pulsación larga mostrará temporalmente la vista de ese botón, pero solo mientras se mantenga pulsado. Al soltarlo, la vista volverá a la que tenía antes de pulsarlo. Una pulsación corta cambiará la vista de cuadrícula a la programada en el botón. Registro El botón es un caso especial ya que no invoca una visualización de cuadrícula alternativa, pero su acción momentánea permite un rápido ingreso y salida del modo de grabación.

Botones de pista: Sintetizador 1 y 2/MIDI 1 y 2 / Tambor 1 a 4 – estos ocho botones seleccionan diferentes cuadrículas Vistas. Su funcionamiento varía ligeramente dependiendo de otras acciones del usuario.

Botones de paso: Nota, Velocidad, Puerta, y Probabilidad – estos cambian la red a más Vistasy permite introducir, eliminar o modificar individualmente los parámetros de cada paso del patrón para la pista seleccionada. Tenga en cuenta que Probabilidad es la función Shift de la Configuración de patrones botón.

Configuración de patrones – cambia la red a una Vista que permite ajustar la longitud del patrón, la velocidad de reproducción y la dirección de la pista seleccionada actualmente.

Página de pasos (1-16/17-32) Selecciona si el patrón de la pista seleccionada tiene una duración inicial de 16 o 32 pasos. Al seleccionar un patrón de 32 pasos, el color de la leyenda del botón cambia durante la ejecución de la secuencia para indicar qué "mitad" de la secuencia muestra la cuadrícula. Puedes elegir un patrón de 16 o 32 pasos en cualquier pista.

Balanza – abre Vista de escalas: permite la selección de una de dieciséis escalas musicales diferentes para el teclado del sintetizador y le permite transponer el teclado del sintetizador a una clave más alta o más baja.

Patrones – abre Vista de patrones: le permite almacenar múltiples patrones para cada sintetizador, pista MIDI y de batería, y unirlos para crear una cadena de patrones.

Mezclador – permite la Vista del mezclador, donde puedes silenciar o ajustar el nivel de cada sintetizador, batería y entrada de audio que componen la secuencia, y desplazar cada pista a través de la imagen estéreo.

FX – abre el Vista FX; le permite agregar efectos de reverberación y retardo a cada sintetizador, batería y entrada de audio individualmente.

● Grabar y ▶ Reproducir: estos dos botones inician y detienen la secuencia (Jugar), y entrar en el modo de grabación (Registro)En el modo Reproducir, todo lo que toques en la cuadrícula se escuchará; en el modo Grabar, todo lo que toques se escuchará y se agregará a la secuencia.

PAGreiniciar – abre el Vista preestablecida Para la pista seleccionada. Cada pista de sintetizador puede usar cualquiera de los 128 parches, cada pista MIDI puede usar cualquiera de las ocho plantillas MIDI y cada pista de batería puede usar cualquiera de las 64 muestras de percusión. Los preajustes de sintetizador y batería están organizados en páginas de 32.

▼ y ▲: estos dos botones tienen diferentes acciones (y colores) según el elemento seleccionado actualmente. Vista. En Vista de nota, Permiten subir el tono de los pads del sintetizador o de las pistas MIDI de una a cinco octavas, o bajarlo de una a seis octavas al introducir notas: el rango de tono de cada pista se ajusta de forma independiente. En otras vistas, permiten seleccionar una segunda página, por ejemplo, en Vista de patrón Esto le permite seleccionar entre ocho patrones por pista, aunque solo se muestran cuatro a la vez.

Tempo y Balancearse – Tempo le permite establecer el BPM (tempo) de la secuencia, utilizando el control Macro 1; Balancearse Modifica la sincronización entre pasos para cambiar la sensación de un patrón, utilizando la Macro 2 para el ajuste. En este modo, la Macro 5 ajusta el nivel de la pista de clic.

Claro – permite eliminar pasos de secuencia individuales, movimientos de control de macro almacenados, patrones o proyectos.

Duplicado – funciona como una función de copiar y pegar para patrones y pasos individuales.

Ahorrar y Proyectos – le permite guardar su proyecto actual y abrir uno previamente guardado.

Cambio – varios de los botones tienen una “segunda función”, a la que se accede manteniendo pulsado el Cambio botón y presionando el botón en cuestión. Para evitar mantener presionado el Cambio Botón, puedes habilitar 'Cambio rápido'. Cuando presionas Cambio, Actúa como si estuviera presionado hasta que lo presiones una segunda vez. Para habilitarlo Cambio rápido, ingresar Vista de configuración y presione Cambio. Cambio rápido está encendido cuando el Cambio El botón es de color verde brillante.

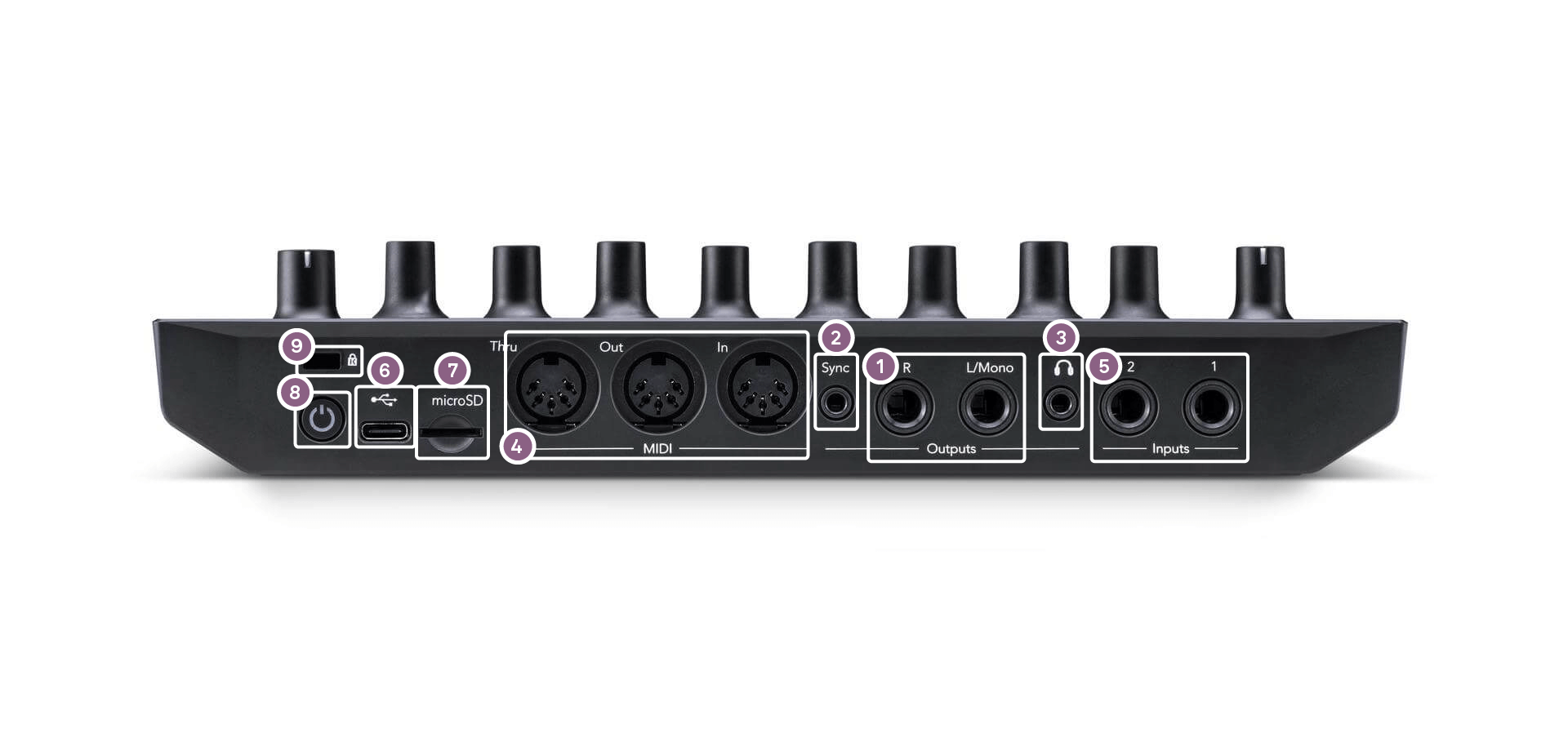

Salidas - L/Mono y R – Circuit Tracks' Salidas de audio principales en dos conectores jack TS de ¼”. El nivel máximo de salida es -5.6dBuSin enchufe en el R zócalo, el L/Mono El zócalo transporta una mezcla mono de canales L y R.

Sincronizar – un conector jack TRS de 3,5 mm que suministra una señal de reloj con una amplitud de 5 V, a una velocidad proporcional al reloj de tempo: la relación real se puede configurar en Vista de configuraciónLa frecuencia predeterminada es de dos pulsos por negra.

(Auriculares): conecta aquí unos auriculares estéreo. Las salidas principales Permanecen activos al conectar un enchufe. El amplificador de auriculares puede enviar +5 dBu a unos auriculares estéreo de 150 ohmios.

Entrada MIDI, Afuera y A través de – Conjunto estándar de tres conectores MIDI en conectores DIN de 5 pines. Permite activar equipos externos mediante Circuit Tracks' secuencias MIDI o controladores externos para reproducir Circuit Tracks' sintetizadores y modificar los parámetros del sintetizador y los efectos. Tenga en cuenta que el puerto MIDI Thru puede configurarse en Vista de configuración avanzada para actuar como un clon del puerto de salida MIDI; consulte Vista de configuración avanzada Para más detalles.

Entradas 1 y 2 Dos entradas de audio externas: las señales de nivel de línea conectadas aquí pueden mezclarse con los sonidos generados internamente y ser procesadas individualmente por la sección de efectos. También pueden atenuarse con las pistas de batería. Las entradas son no balanceadas con conectores jack de 6,35 mm (¼").

Puerto USB-C. Esta también es la entrada de CC de la unidad para alimentación externa y carga de batería. Se incluye un cable de tipo C a tipo A. Conéctelo a computadoras para interactuar con... ComponentsEl puerto es compatible con MIDI; conéctese a otros dispositivos compatibles con MIDI mediante USB para transmitir y recibir datos MIDI. También se utiliza para actualizaciones de firmware. NOTA: Circuit Tracks'El puerto USB no transmite audio.

microSD – Conecte aquí una tarjeta microSD compatible para guardar o importar paquetes de proyectos.

– Interruptor de encendido/apagado suave; para evitar que se encienda o apague accidentalmente, se requiere presionarlo durante aproximadamente un segundo para encender o apagar la unidad. El botón tiene un LED integrado que se ilumina en verde para indicar que la batería interna se está cargando.

Kensington MiniSaver: proteja su Circuit Tracks a una estructura adecuada si así se desea.
