Circuit Tracks apéndice

Vista de configuración Se proporciona para permitir la configuración global de la unidad: estos incluyen la asignación de canales MIDI, la configuración de E/S MIDI, la selección de la fuente de reloj, la frecuencia de reloj externa, la activación/desactivación del compresor maestro y el ajuste del brillo. Se accede manteniendo pulsado Cambio y presionando Ahorrar, y salió presionando Jugar .

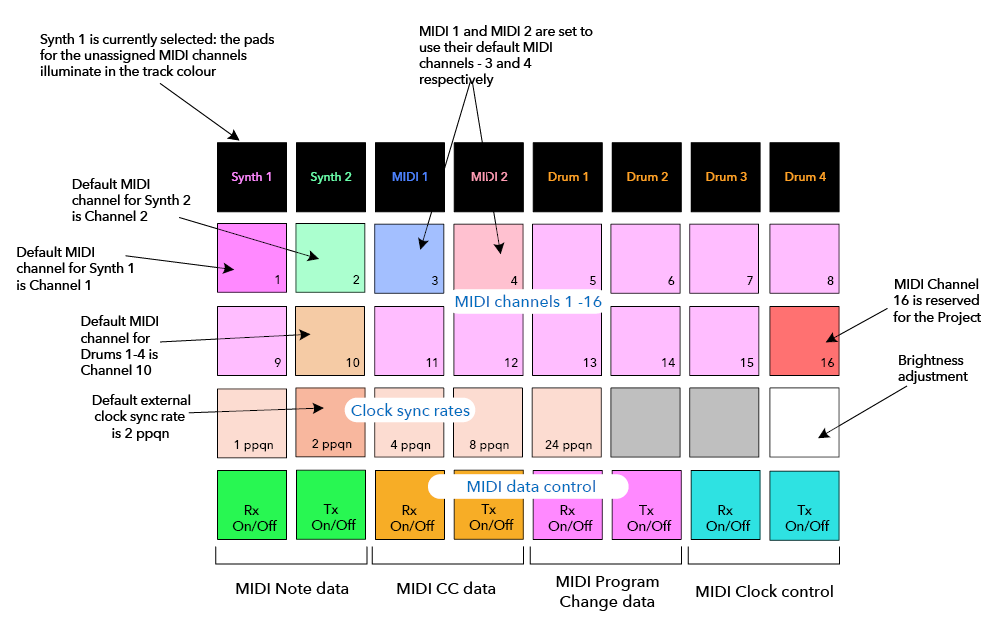

Apertura Vista de configuración produce la pantalla que se muestra a continuación:

Circuit Tracks es capaz de enviar y/o recibir datos MIDI tanto a través del USB puerto y el Entrada/Salida/Transmisión MIDI enchufes .

Vista de configuración te permite decidir cómo quieres Circuit Tracks Para operar con otros equipos MIDI para cuatro categorías de datos MIDI de forma independiente: Nota, CC (Cambio de Control), Cambio de Programa (PGM) y Reloj MIDI. Esto garantiza un alto grado de flexibilidad en la forma en que... Circuit Tracks Se integra con el resto de su sistema.

Las funciones MIDI Rx (recepción) y Tx (transmisión) se pueden activar de forma independiente para cada categoría de datos. Los pads 25 a 32 están dispuestos en cuatro pares de botones, como se muestra en la tabla:

De forma predeterminada, tanto MIDI Rx como MIDI Tx están activados (botones iluminados) para todas las categorías de datos.

Cuando Clock Rx está APAGADO, el reloj está en modo interno y Circuit TracksEl BPM se define únicamente por el reloj de tempo interno. Se ignorará cualquier reloj externo. Cuando Clock Rx está activado, Circuit Tracks está en modo AUTO y el BPM se establecerá mediante un reloj MIDI aplicado externamente en el Entrada MIDI o los puertos USB si se aplica uno válido; si no es el caso, Circuit Tracks cambiará automáticamente a su reloj interno.

Si el reloj Tx está encendido, Circuit Tracks es el reloj maestro y su reloj, cualquiera que sea la fuente, estará disponible como reloj MIDI en el USB del panel trasero y Salida MIDI Conectores. Si se configura Clock Tx en OFF, no se transmitirán datos del reloj.

Véase también “Reloj externo” en CT External clock.

Circuit Tracks emite un reloj analógico continuo desde el panel trasero Sincronizar salida conector Con una amplitud de 5 V. La frecuencia de este reloj está relacionada con el reloj de tempo (interno o externo). La frecuencia del reloj de salida se configura con los primeros cinco botones de la tercera fila de la cuadrícula (Pads 17-21). Puede seleccionar la frecuencia en 1, 2, 4, 8 o 24 ppqn (pulsos por negra) presionando el pad correspondiente. El valor predeterminado es 2 ppqn. La siguiente tabla resume los ajustes:

Tenga en cuenta que Swing (si se configura en un valor distinto del 50%) no se aplica a la salida del reloj analógico.

Se pueden establecer algunas preferencias adicionales en Vista de configuración avanzada. Para ingresar a la Vista de configuración avanzada, mantenga presionado Cambio Mientras se alimenta el Circuit Tracks encendido. Para salir, pulsa play .

La cuadrícula de 8 x 4 no está iluminada en Vista de configuración avanzada;Los ajustes se realizan mediante varios otros botones.

La función de bloqueo de guardado te permite desactivar temporalmente la función de guardado. Esto puede ser útil si tienes un set en vivo preparado en tu... Circuit Tracksy no quiere arriesgarse a sobrescribir accidentalmente ningún proyecto importante. Para habilitar el bloqueo de guardado, mantenga presionados ambos Cambio y Ahorrar mientras se enciende la unidad. Mientras el bloqueo de guardado esté habilitado, el Ahorrar El botón está apagado en todo momento.

El estado de bloqueo de guardado se conserva durante los siguientes ciclos de encendido. Para deshabilitarlo, siga el mismo procedimiento que para habilitarlo: encienda la unidad mientras mantiene pulsado Cambio y Ahorrar.

De forma predeterminada, el bloqueo de guardado está deshabilitado, de modo que los proyectos se pueden guardar y sobrescribir libremente.

Circuit Tracks Carga el último proyecto en uso al encenderse. Es posible que, si se interrumpió la alimentación mientras se guardaba un proyecto, este se haya dañado de alguna manera. Esto podría significar que Circuit Tracks termina en algún estado anómalo al encenderse.

Aunque esto es muy poco probable, hemos incluido un método para activarlo. Circuit Tracks y forzarlo a cargar un proyecto en blanco. Para ello, mantenga pulsados ambos Cambio y Claro mientras gira Circuit Tracks en.

Si algún proyecto se corrompe de alguna manera, siempre es posible eliminarlo borrando el proyecto (ver Clearing projects).

Circuit Tracks Ha sido diseñado para responder de diversas maneras a datos MIDI externos. Reconoce mensajes MIDI de nota activada/desactivada, cambio de programa (PGM) y controlador continuo (CC).

Los detalles completos de la configuración y los parámetros MIDI están disponibles en un documento separado: Circuit Tracks Guía de referencia del programador, que puede descargarse desde novationmusic.com/descargas.

En caso de tener algún problema con su Circuit TracksPuede que sea necesario habilitar el modo de arranque. Este es un "modo de ingeniería" y todas las funciones normales de la unidad quedan inoperativas. No debe usar el modo de arranque sin las instrucciones del equipo de soporte técnico de Novation.

El modo de cargador de arranque le permite verificar la versión del firmware actualmente instalado y actualizar el firmware (y los parches de fábrica) si el procedimiento de actualización de firmware descrito anteriormente no funciona correctamente por algún motivo.

Para ingresar al modo de cargador de arranque:

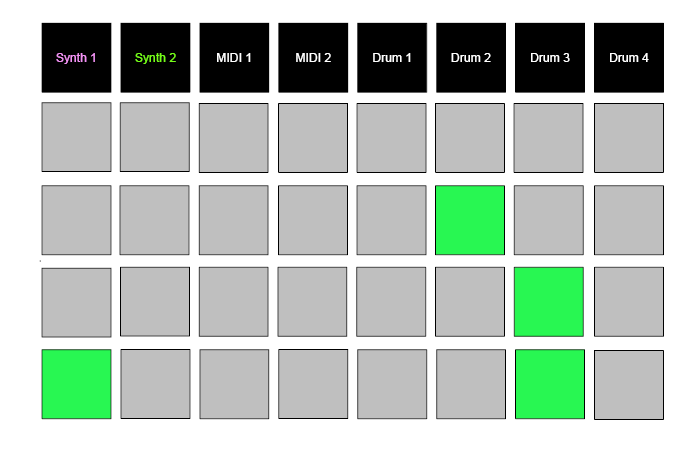

Circuit Tracks ahora estará en modo de cargador de arranque y la pantalla de cuadrícula mostrará una selección de almohadillas iluminadas en verde (que pueden diferir de las que se muestran a continuación):

Sintetizador 1 y Sintetizador 2 Están encendidos. Al seleccionar cualquiera de estos, se muestra un patrón de almohadillas iluminadas; este patrón representa los números de versión de los tres elementos del firmware en formato binario. En caso de problema, es posible que deba describir estos patrones al equipo de soporte técnico de Novation.

La forma más fácil de salir del modo de cargador de arranque es simplemente presionando el botón Jugar botón. Circuit Tracks Luego se reiniciará al estado operativo normal.

Si es posible, medimos todas las cifras de rendimiento siguiendo AES17 .

Puede conectar la mayoría de las fuentes de nivel de línea a las entradas de Circuit TracksY las salidas de línea se conectan a la mayoría de las entradas de línea. Si necesita especificaciones, se listan en las siguientes tablas:
