Vista de configuración Se proporciona para permitir la configuración global de la unidad: esta incluye la asignación de canales MIDI, la configuración de E/S MIDI, la selección de la fuente de reloj, la frecuencia de reloj externa y el ajuste del brillo. Se accede manteniendo pulsada la tecla Mayús y pulsando Guardar. , y salió presionando
Jugar
.

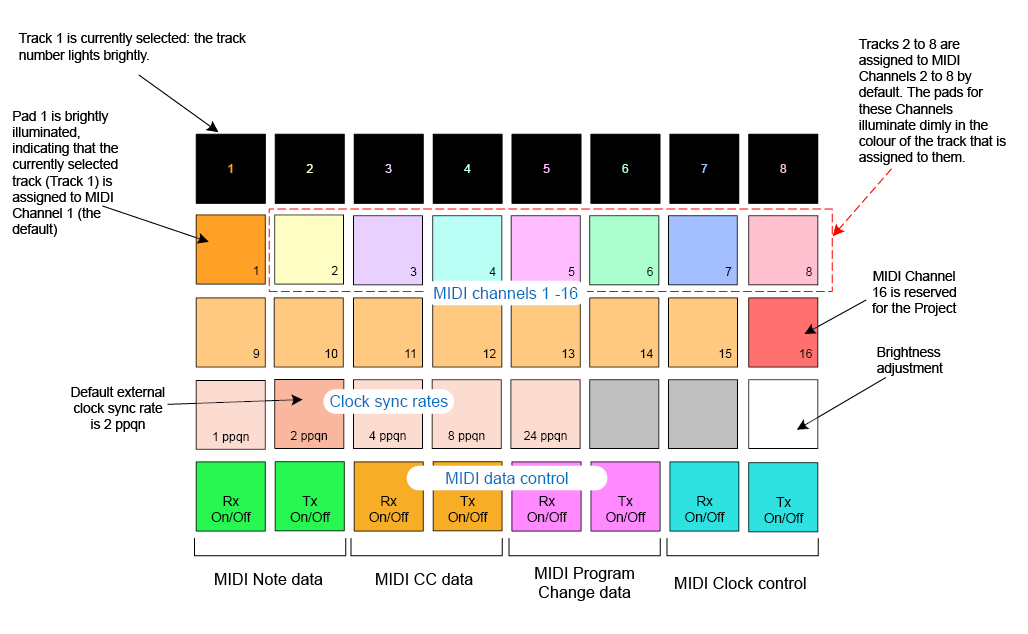

Apertura Vista de configuración produce la pantalla que se muestra a continuación:
El pad 24 (iluminado en blanco) controla el brillo de los pads de la cuadrícula. El brillo predeterminado es máximo, pero al presionar el pad 24 se atenúa aproximadamente un 50 %. Esto puede ser útil si está ejecutando... Circuit Rhythm Con su batería interna. También puede usar el brillo reducido si trabaja en condiciones de poca luz ambiental.
La configuración de brillo se guarda cuando Circuit Rhythm está apagado.
Los canales MIDI predeterminados de fábrica son los siguientes:
Puede cambiar el canal MIDI que utiliza cada pista en Vista de configuraciónCada pista se puede configurar en cualquiera de los canales MIDI del 1 al 15. El canal 16 está reservado para el proyecto.
Para cambiar el canal MIDI que utilizará una pista, presione el botón de selección de pista o la pista requerida. Las dos primeras filas de pads en la Vista de Configuración representan los canales MIDI 1-16. Presione el pad del canal MIDI requerido.
Importante
El gráfico en Vista de configuración Ilustra la pantalla cuando se selecciona la pista 1 y muestra las asignaciones predeterminadas de los canales MIDI: los colores de los pads de los canales MIDI no utilizados son naranjas (el color de la pista 1), pero seguirán el color de la pista seleccionada. Los pads de los canales MIDI 2 a 8 se iluminan tenuemente con el color de la pista que les está asignada: en el ejemplo, estas son las asignaciones predeterminadas.
Como ocurre con todos Vista de configuración cambios, prensa Jugar para guardar los cambios y salir Vista de configuración.
Circuit Rhythm es capaz de enviar y/o recibir datos MIDI tanto a través del USB puerto y el Entrada/Salida/Transmisión MIDI enchufes
.
Vista de configuración te permite decidir cómo quieres Circuit Rhythm Para operar con otros equipos MIDI para cuatro categorías de datos MIDI de forma independiente: Nota, CC (Cambio de Control), Cambio de Programa (PGM) y Reloj MIDI. Esto garantiza un alto grado de flexibilidad en la forma en que... Circuit Rhythm Se integra con el resto de su sistema.
Las funciones MIDI Rx (recepción) y Tx (transmisión) se pueden activar de forma independiente para cada categoría de datos. Los pads 25 a 32 están dispuestos en cuatro pares de botones, como se muestra en la tabla:
|
Almohadilla |
Función |
Color |
|---|---|---|
|
25 |
Activación/desactivación de recepción de notas MIDI |
Verde |
|
26 |
Activación/desactivación de la transmisión de notas MIDI |
|
|
27 |
Activación/desactivación de recepción MIDI CC |
Naranja |
|
28 |
Activación/desactivación de transmisión MIDI CC |
|
|
29 |
Activación/desactivación de Rx de cambio de programa MIDI |
Púrpura |
|
30 |
Activación/desactivación de la transmisión de cambio de programa MIDI |
|
|
31 |
Activación/desactivación de recepción de reloj MIDI |
Azul pálido |
|
32 |
Activación/desactivación de la transmisión del reloj MIDI |
De forma predeterminada, tanto MIDI Rx como MIDI Tx están activados (botones iluminados) para todas las categorías de datos.
Cuando Clock Rx está APAGADO, el reloj está en modo interno y Circuit RhythmEl BPM de se define únicamente por el reloj de tempo interno. Se ignorará cualquier reloj externo. Cuando Clock Rx está activado, Circuit Rhythm está en modo AUTO y el BPM se establecerá mediante un reloj MIDI aplicado externamente en el Entrada MIDI o los puertos USB si se aplica uno válido; si no es el caso, Circuit Rhythm cambiará automáticamente a su reloj interno.
Si el reloj Tx está encendido, Circuit Rhythm es el líder del reloj y su reloj, cualquiera que sea la fuente, estará disponible como reloj MIDI en el USB del panel trasero y Salida MIDI Conectores. Si se configura Clock Tx en OFF, no se transmitirán datos del reloj.
Véase también “Reloj externo” en Reloj externo.
Circuit Rhythm emite un reloj analógico continuo desde el panel trasero Sincronizar salida conector Con una amplitud de 5 V. La frecuencia de este reloj está relacionada con el reloj de tempo (interno o externo). La frecuencia del reloj de salida se configura con los primeros cinco botones de la tercera fila de la cuadrícula (Pads 17-21). Puede seleccionar la frecuencia en 1, 2, 4, 8 o 24 ppqn (pulsos por negra) presionando el pad correspondiente. El valor predeterminado es 2 ppqn. La siguiente tabla resume los ajustes:
|
Almohadilla |
Frecuencia de reloj analógica |
|---|---|
|
17 |
1 ppqn |
|
18 |
2 páginas por página |
|
19 |
4 páginas por página |
|
20 |
8 páginas por página |
|
21 |
24 páginas por página |
Tenga en cuenta que Swing (si se configura en un valor distinto del 50%) no se aplica a la salida del reloj analógico.
Sticky Shift es una función de accesibilidad que permite Cambio Botón para que funcione como un interruptor en lugar de un control momentáneo. Para activar la función Sticky Shift, presione Cambio en Vista de configuración para que se ilumine en verde brillante. Para desactivar la funcionalidad, presione Cambio de nuevo para que se ilumine en rojo tenue.
Se pueden establecer algunas preferencias adicionales en Vista de configuración avanzada. Para ingresar a la Vista de configuración avanzada, mantenga presionado Cambio Mientras se alimenta el Circuit Rhythm encendido. Para salir, pulsa play .
La cuadrícula de 8 x 4 no está iluminada en Vista de configuración avanzada;Los ajustes se realizan mediante varios otros botones.
La herramienta de inicio fácil puede estar deshabilitada en Vista de configuración avanzada Si no lo deseas Circuit Rhythm para que aparezca como un dispositivo de almacenamiento masivo al conectarlo a una computadora.
Para activar o desactivar la herramienta de inicio fácil, presione el botón Nota botón . Si Nota está encendido en verde brillante, está habilitado, si Nota Está encendido en rojo tenue, está deshabilitado.
Puedes determinar el comportamiento de la MIDI Thru puerto en Circuit Rhythm en Vista de configuración avanzadaLas opciones son que el puerto actúe como un puerto regular. MIDI Thru puerto (este es el predeterminado), o para duplicar la salida del Salida MIDI Puerto. Esto es útil si tiene dos piezas de hardware que desea controlar que no tienen puertos MIDI.
Utilice el Duplicado botón Para establecer el comportamiento. Cuando Duplicado está iluminado de color verde brillante, el MIDI Thru El puerto funcionará como una segunda salida MIDI. Cuando se ilumina en rojo tenue, se activa un interruptor de hardware y el puerto funciona como un MIDI Thru normal.
Circuit Rhythm Incluye un compresor maestro que se aplica a todas las salidas de audio del dispositivo. Se puede activar o desactivar pulsando FX mientras en Vista de configuración avanzada. Cuando el compresor está habilitado, el FX El botón se ilumina en verde brillante y la cuadrícula muestra brevemente "CMP". Cuando está desactivado, el botón FX se ilumina en rojo tenue.
La función de bloqueo de guardado te permite desactivar temporalmente la función de guardado. Esto puede ser útil si tienes un set en vivo preparado en tu... Circuit Rhythmy no quiere arriesgarse a sobrescribir accidentalmente ningún proyecto importante. Para habilitar el bloqueo de guardado, mantenga presionados ambos Cambio y Ahorrar mientras se enciende la unidad. Mientras el bloqueo de guardado esté habilitado, el Ahorrar El botón está apagado en todo momento.
El estado de bloqueo de guardado se conserva durante los siguientes ciclos de encendido. Para deshabilitarlo, siga el mismo procedimiento que para habilitarlo: encienda la unidad mientras mantiene pulsado Cambio y Ahorrar.
De forma predeterminada, el bloqueo de guardado está deshabilitado, de modo que los proyectos se pueden guardar y sobrescribir libremente.
Circuit Rhythm Carga el último proyecto en uso al encenderse. Es posible que, si se interrumpió la alimentación mientras se guardaba un proyecto, este se haya dañado de alguna manera. Esto podría significar que Circuit Rhythm termina en algún estado anómalo al encenderse.
Aunque esto es poco probable, hemos incluido un método para activarlo. Circuit Rhythm y forzarlo a cargar un proyecto en blanco. Para ello, mantenga pulsados ambos Cambio y Claro mientras gira Circuit Rhythm en.
Si algún proyecto se corrompe de alguna manera, siempre es posible eliminarlo borrando el proyecto (ver Proyectos de limpieza).
Circuit Rhythm Ha sido diseñado para responder de diversas maneras a datos MIDI externos. Reconoce mensajes MIDI de nota activada/desactivada, cambio de programa (PGM) y controlador continuo (CC).
Los detalles completos de la configuración y los parámetros MIDI están disponibles en un documento separado: Circuit Rhythm Guía de referencia del programador, que puede descargarse desde novationmusic.com/descargas.
En caso de tener algún problema con su Circuit RhythmPuede que sea necesario habilitar el modo de arranque. Este es un "modo de ingeniería" y todas las funciones normales de la unidad quedan inoperativas. No debe usar el modo de arranque sin las instrucciones del equipo de soporte técnico de Novation.
El modo de cargador de arranque le permite verificar la versión del firmware actualmente instalado y actualizar el firmware (y los parches de fábrica) si el procedimiento de actualización de firmware descrito anteriormente no funciona correctamente por algún motivo.
Para ingresar al modo de cargador de arranque:

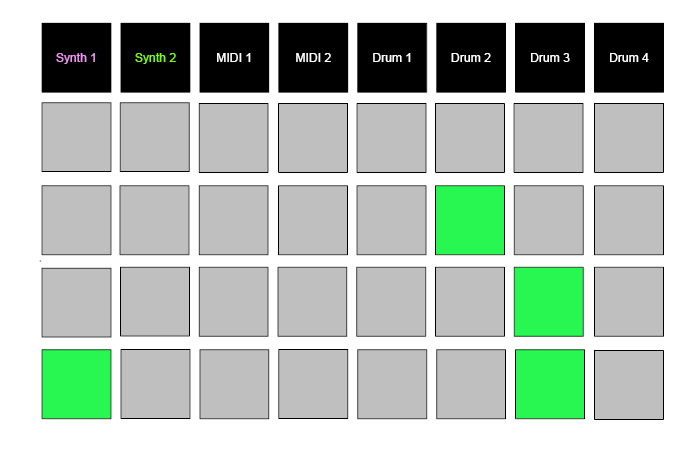

Circuit Rhythm ahora estará en modo de cargador de arranque y la pantalla de cuadrícula mostrará una selección de almohadillas iluminadas en verde (que pueden diferir de las que se muestran a continuación):
Botones de pista 1 y 2 Están encendidos. Al seleccionar cualquiera de estos, se muestra un patrón de almohadillas iluminadas; este patrón representa los números de versión de los tres elementos del firmware en formato binario. En caso de problema, es posible que deba describir estos patrones al equipo de soporte técnico de Novation.
La forma más fácil de salir del modo de cargador de arranque es simplemente presionando el botón Jugar botón. Circuit Rhythm Luego se reiniciará al estado operativo normal.
Si es posible, medimos todas las cifras de rendimiento siguiendo AES17 .
Puede conectar la mayoría de las fuentes de nivel de línea a las entradas de Circuit RhythmY las salidas de línea se conectan a la mayoría de las entradas de línea. Si necesita especificaciones, se listan en las siguientes tablas:
|
Entradas |
|
|---|---|
|
Impedancia de entrada |
22 kΩ |
|
Nivel máximo de entrada con atenuador (pad) en |
-2dBu +10 dBu |
|
Salidas |
|
|---|---|
|
Nivel máximo de salida |
-9.57dBu |
