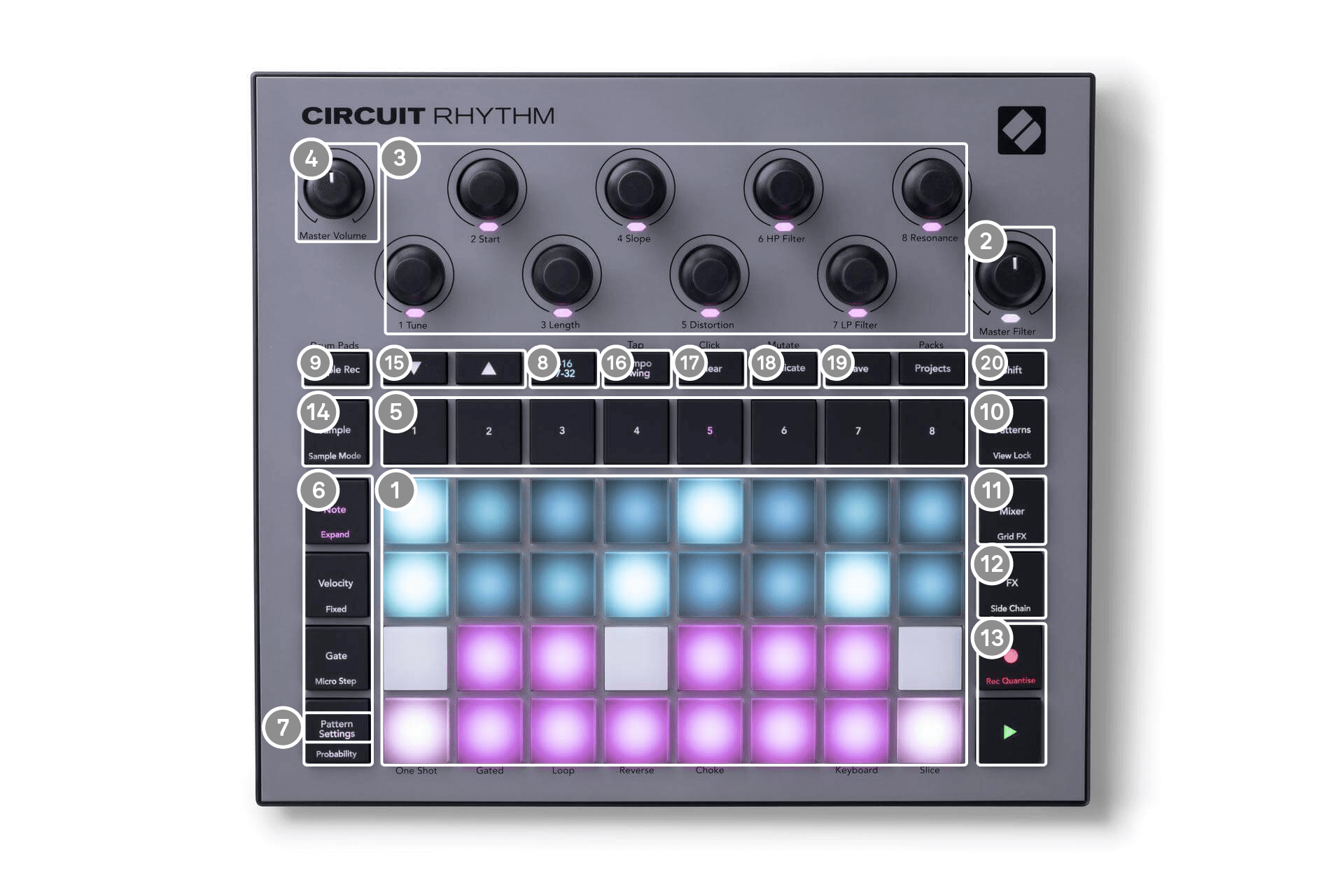

Circuit Rhythm descripción general del hardware

Cuadrícula de juego de 32 pads: una matriz de 4 × 8 pads RGB. Según la vista seleccionada, la cuadrícula puede dividirse en áreas lógicas con diferentes funciones.

Filtro maestro Control giratorio con tope central y LED RGB: controla la frecuencia del filtro de toda la mezcla, como en un sintetizador analógico. Siempre activo.

Controles macro 1 a 8 Ocho codificadores rotatorios multifuncionales con LED RGB asociado. La disponibilidad y función de estos controles varía según el modelo. Circuit RhythmLas distintas vistas de 's: sin embargo, las leyendas del panel describen las funciones de los codificadores cuando están en Vista de muestra, Vista de notao cualquier otra vista centrada en la pista. El movimiento de los controles macro durante la interpretación se puede grabar y reproducir.

Volumen maestro – Controla el nivel general de Circuit RhythmSalidas de audio de .

La mayoría de los botones restantes seleccionan la cuadrícula de 32 pads para mostrar un valor específico. Vista. Cada Vista Proporciona información y control de un aspecto particular de una pista particular, patrón o selección de sonido, ajustes de tiempo, etc. Tenga en cuenta también que varios botones tienen una función 'Shift' adicional, indicada en (o encima) del botón mediante una leyenda en una fuente más pequeña.

Muchos botones, incluidos • Registro - Tienen un modo momentáneo (pulsación larga) y uno de retención (pulsación corta). Una pulsación larga mostrará temporalmente la vista de ese botón, pero solo mientras se mantenga pulsado. Al soltarlo, la vista volverá a la que tenía antes de pulsarlo. Una pulsación corta cambiará la vista de cuadrícula a la programada en el botón.

El Registro El botón es un caso especial ya que no invoca una visualización de cuadrícula alternativa, pero su acción momentánea permite un rápido ingreso y salida del modo de grabación.

Botones de pista: Pistas 1 a 8 – un toque cambia la visualización de la cuadrícula a Vista de muestra para esa pista; al presionar se muestra temporalmente la Vista de muestra para esa pista, pero al soltar el botón, la cuadrícula volverá a la Vista y la pista que estaban visibles cuando se presionó.

Botones de paso: Nota, Velocidad, Puerta, y Probabilidad – estos cambian la red a más Vistasy permite introducir, eliminar o modificar individualmente los parámetros de cada paso del patrón para la pista seleccionada. Tenga en cuenta que Probabilidad es la función Shift de la Configuración de patrones botón y eso Micropaso es la función Shift de la Puerta botón.

Configuración de patrones – cambia la red a una Vista que permite ajustar la longitud del patrón, la velocidad de reproducción y la dirección de la pista seleccionada actualmente.

Página de pasos (1-16/17-32) – Selecciona si el patrón de la pista seleccionada tiene una duración de 16 o 32 pasos. Al seleccionar un patrón de 32 pasos, el color de la leyenda del botón cambia durante la ejecución de la secuencia para indicar qué "mitad" de la secuencia muestra la cuadrícula. Puedes elegir un patrón de 16 o 32 pasos en cualquier pista.

Muestra de grabación – abre Vista de registro de muestra:esta vista se puede utilizar para registrar nuevas muestras Circuit Rhythm a través de las entradas de audio, o desde la mezcla interna.

Patrones – abre Vista de patrones: le permite almacenar múltiples patrones para cada pista y unirlos para crear una cadena de patrones.

Mezclador – permite la Vista del mezclador, donde puedes silenciar o ajustar el nivel de cada pista que compone la secuencia y desplazar cada pista a través de la imagen estéreo.

FX – abre el Vista FX; le permite agregar efectos de reverberación y retardo a cada pista individualmente.

Grabar y ▶ Reproducir: estos dos botones inician y detienen la secuencia (Jugar), y entrar en el modo de grabación (Registro)En el modo Reproducir, todo lo que toques en la cuadrícula se escuchará; en el modo Grabar, todo lo que toques se escuchará y se agregará a la secuencia.

Muestra – abre el Vista de muestra Para la pista seleccionada. Cada pista puede seleccionar entre 128 muestras, organizadas en ocho páginas de 16 en las dos filas inferiores de la cuadrícula.

▼ y ▲: estos dos botones tienen diferentes acciones (y colores) según el elemento seleccionado actualmente. Vista, por ejemplo, en Vista de notas del teclado Permiten cambiar el tono de los pads del teclado hacia arriba o hacia abajo de una a cinco octavas. En Vista de muestra, Se desplazan por las ocho páginas de muestras.

Tempo y Balancearse – Tempo le permite establecer el BPM (tempo) de la secuencia, utilizando el control Macro 1; Balancearse Modifica la sincronización entre pasos para cambiar la sensación de un patrón, utilizando la Macro 2 para el ajuste. En este modo, la Macro 5 ajusta el nivel de la pista de clic.

Claro – permite eliminar pasos de secuencia individuales, patrones, proyectos, muestras o movimientos de control de macro almacenados.

Duplicado – funciona como una función de copiar y pegar para patrones y pasos individuales.

Ahorrar y Proyectos – le permite guardar su proyecto actual y abrir uno previamente guardado.

Cambio – Varios de los botones tienen una “segunda función”, a la que se accede manteniendo pulsado el Cambio mientras se presiona el botón en cuestión. También es posible configurar el Cambio La acción del botón como función de alternancia; esto se hace en Vista de configuración (ver Vista de configuración). En este caso, una sola pulsación activa y bloquea la segunda función, y una segunda pulsación la desactiva.

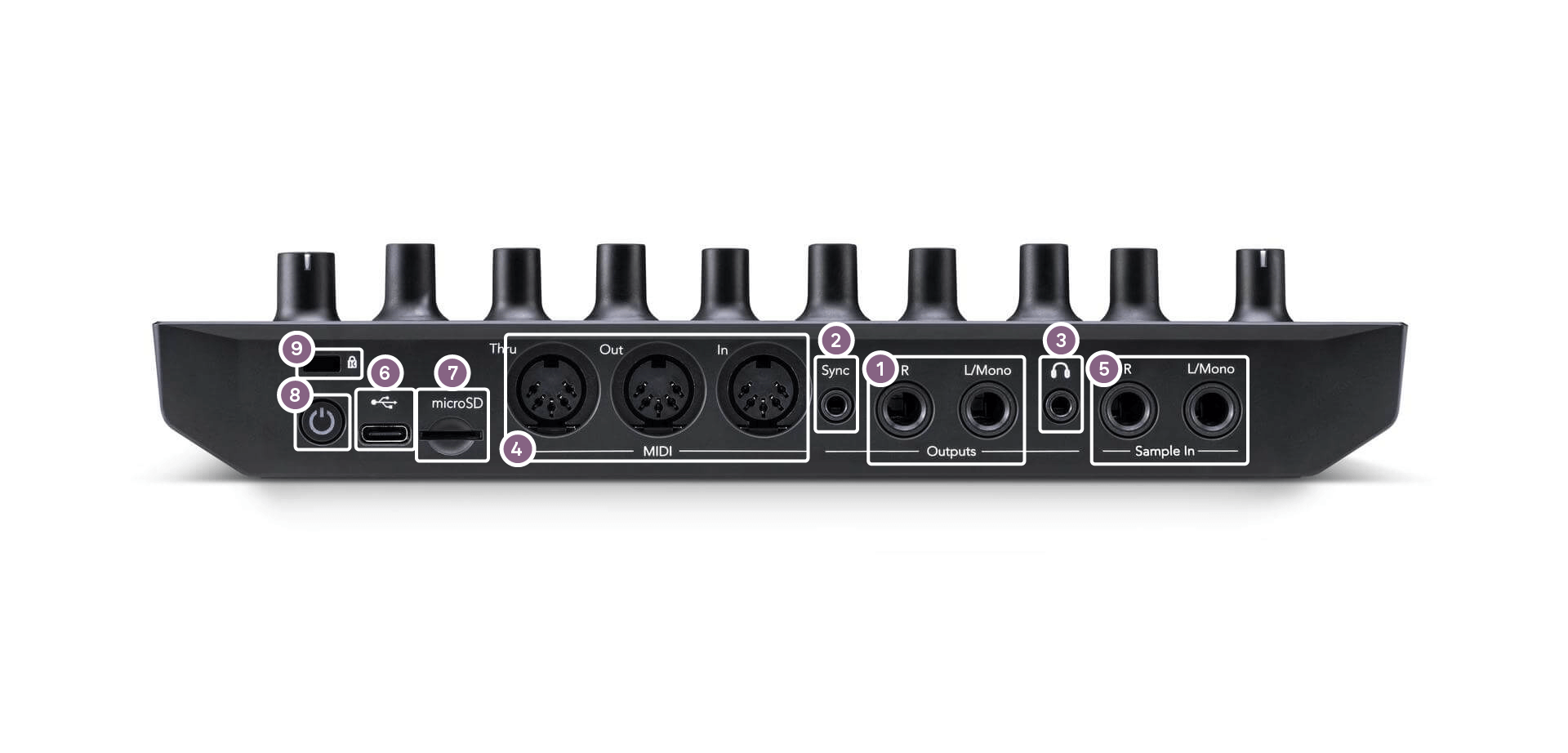

Salidas - L/Mono y R – Circuit RhythmLas salidas de audio principales son dos conectores jack TS de ¼”. El nivel máximo de salida es -9.57dBuSin enchufe en el R zócalo, el L/Mono El zócalo transporta una mezcla mono de canales L y R.

Sincronizar – un conector jack TRS de 3,5 mm que suministra una señal de reloj con una amplitud de 5 V, a una velocidad proporcional al reloj de tempo: la relación real se puede configurar en Vista de configuraciónLa frecuencia predeterminada es de dos pulsos por negra.

(Auriculares): conecta aquí unos auriculares estéreo. Las salidas principales Permanecen activos al conectar los auriculares. El amplificador de auriculares puede enviar +5 dBu a unos auriculares estéreo de 150 ohmios.

Entrada MIDI, Afuera y A través de Tres conectores MIDI en conectores DIN de 5 pines. Permite activar equipos externos mediante Circuit Rhythmsecuencias de 's, o controladores externos para activar Circuit RhythmSecuencias y modificar muestras, efectos de cuadrícula y parámetros de efectos. Tenga en cuenta que el puerto MIDI Thru puede configurarse en Vista de configuración avanzada para actuar como un clon del puerto de salida MIDI: ver Vista de configuración avanzada Para más detalles.

Muestra en L/Mono y R - entradas de audio externas mono o estéreo para grabar muestras en Circuit RhythmLas entradas no están balanceadas en conectores jack TS de 1/4”.

Puerto USB-C. Esta también es la entrada de CC de la unidad para alimentación externa y carga de batería. Se incluye un cable de tipo C a tipo A. Conéctelo a computadoras para interactuar con... Novation ComponentsEl puerto es compatible con MIDI; conéctese a otros dispositivos compatibles con MIDI mediante USB para transmitir y recibir datos MIDI. También se utiliza para actualizaciones de firmware. NOTA: Circuit RhythmEl puerto USB de no transmite audio.

microSD – Inserte aquí una tarjeta microSD compatible para guardar o importar paquetes.

– Interruptor de encendido/apagado suave; para evitar que se encienda o apague accidentalmente, se requiere presionarlo durante aproximadamente un segundo para encender o apagar la unidad. El botón tiene un LED que se ilumina en verde para indicar que la batería interna se está cargando.

Kensington MiniSaver: proteja su Circuit Rhythm a una estructura adecuada si así se desea.
