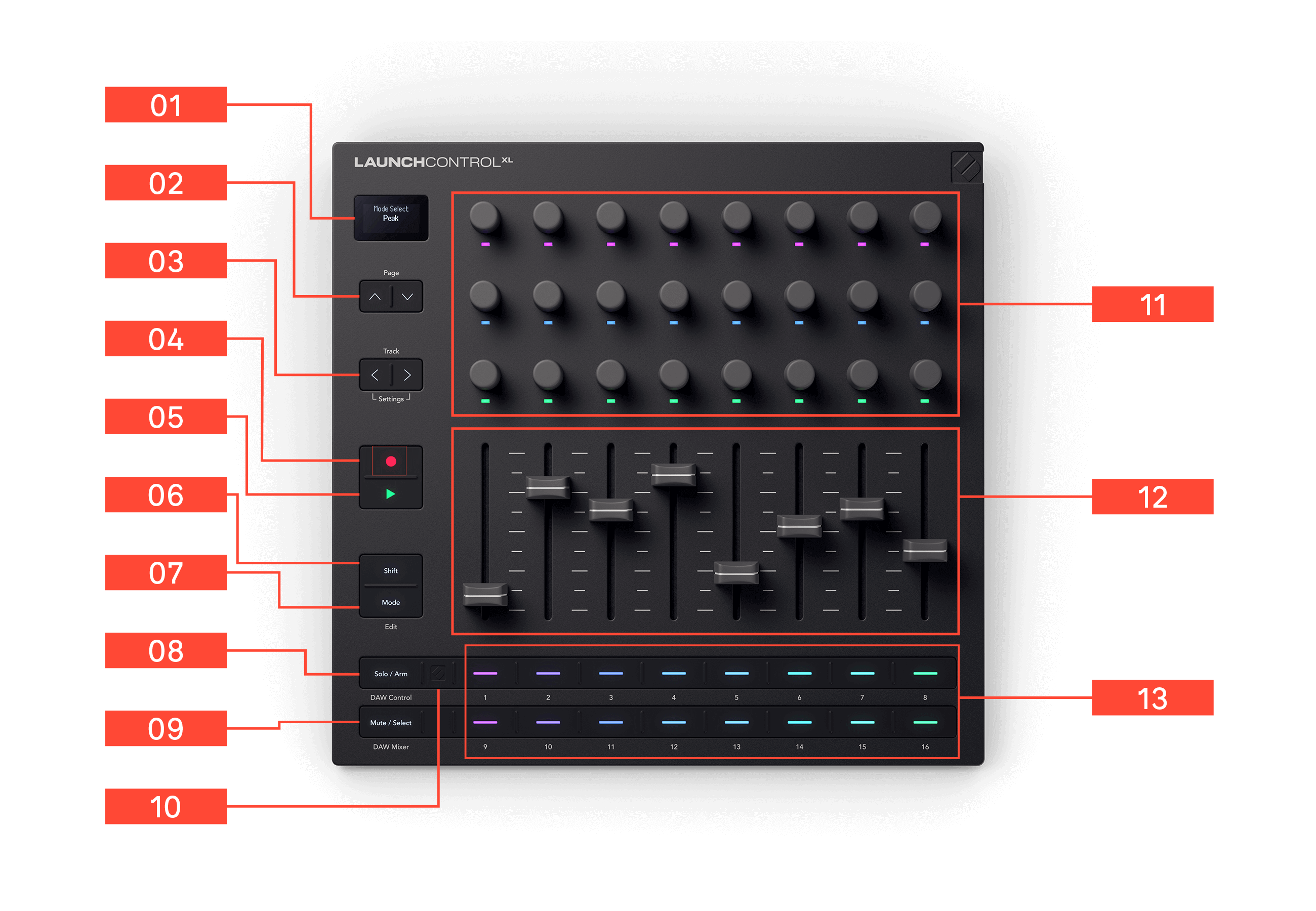

Auf den nächsten Seiten erhalten Sie einen Überblick über die Funktionen der Bedienelemente auf Launch Control XL 3. Informationen zur DAW-Integration finden Sie unter Steuerung Ihrer DAW mit dem Launch Control XL 3, Informationen zur Verwendung von Launch Control XL 3 in Nicht-DAW-Anwendungen finden Sie unter Verwendung von Launch Control XL 3 außerhalb einer DAW.
-
Bildschirm – präsentiert wichtige Informationen übersichtlich.
-
Track -Tasten – navigieren Sie durch die Tracks in Ihrer DAW.
Um auf Einstellungenzuzugreifen, gehen Sie in einen benutzerdefinierten Modus und halten Sie beide Tasten mit Track (Spur) < > 300 Millisekunden lang gedrückt.
-
Aufnahme-Taste ⏺ – schaltet die Aufnahme in Ihrer DAW ein/aus.
-
Wiedergabe ▶-Taste – steuert und passt das Verhalten der Wiedergabetaste Ihrer DAW an.
-
Modus-Taste – Wählen Sie aus, was Launch Control XL 3 steuert: DAW-Mixer, DAW-Steuerung oder einen benutzerdefinierten Modus.
-
Modus-Taste – Wählen Sie aus, was Launch Control XL 3 steuert: DAW-Mixer, DAW-Steuerung oder einen benutzerdefinierten Modus.
Halten Sie dieUmschalt-Taste und Modus-Taste gedrückt, um auf das Menü Moduseinstellungen Bearbeiten zuzugreifen.
-
Solo/Arm -Taste – in DAW-Modi ändern Sie damit, was diese Tastenreihe steuert.
-
Mute/Select -Taste – in DAW-Modi ändern Sie damit, was diese Tastenreihe steuert.
-
Novation-Taste – noch keine Funktion.
-
Encoder – zuweisbare Encoder-Regler.
-
Fader – zuweisbare Fader-Regler.
-
Tasten 1 - 16 - Solo / Arm oder Mute / SelectTasten im DAW-Modus oder zuweisbare Tastensteuerungen in benutzerdefinierten Modi.
Seite auf und ab sind das erste horizontale Tastenpaar unter dem Bildschirm auf der linken Seite des Launch Control XL 3.
Die Tasten leuchten, wenn sie verfügbar sind, und ermöglichen Ihnen die Navigation durch viele Bereiche des Launch Control XL 3. Wenn Sie sich beispielsweise auf der ersten oder letzten Seite befinden, leuchtet nur eine der beiden Tasten.
Wenn Sie eine der beiden Tasten drücken, zeigt der Bildschirm an, was sich geändert hat.
Die Tasten Track <> links und Track rechts sind das zweite horizontale Tastenpaar unter dem Bildschirm auf der linken Seite des Launch Control XL 3.
Die Tasten leuchten, wenn sie verfügbar sind, und ermöglichen Ihnen die Navigation durch viele Bereiche des Launch Control XL 3. Wenn Sie sich beispielsweise auf der ersten oder letzten Seite befinden, leuchtet nur eine der beiden Tasten.
Wenn Sie eine der beiden Tasten drücken, zeigt der Bildschirm an, was sich geändert hat.
Um die Einstellungen aufzurufen, halten Sie beide Tasten Track <> 300 Millisekunden lang gedrückt.
Anmerkung
Das Einstellungsmenü ist nur im benutzerdefinierten Modus zugänglich. In beiden DAW-Modi steuern die Tasten die Spurnavigation.
Weitere Informationen finden Sie unter Einstellungsseite von Launch Control XL 3.
Im DAW-Modus ahmt „Aufnahme“ ⏺ die Aufnahme-Ein/Aus-Funktion Ihrer DAW nach.
„Aufnahme“ ⏺ ist die obere Hälfte des dritten Tastenpaares unterhalb des Bildschirms.
Weitere Informationen finden Sie unter Steuerung Ihrer DAW mit dem Launch Control XL 3.
Im DAW-Modus ahmt „Wiedergabe“ ▶ die Wiedergabefunktion Ihrer DAW nach.
„Play ▶“ ist die untere Hälfte des dritten Tastenpaars unterhalb des Bildschirms.
Weitere Informationen finden Sie unter Steuerung Ihrer DAW mit dem Launch Control XL 3.
Mit der Umschalttaste können Sie auf viele Tasten zugreifen, die über sekundäre Funktionen verfügen. Halten Sie die Umschalttaste gedrückt und drücken Sie eine beliebige Taste mit einer sekundären Umschaltfunktion.
Die Umschalttaste befindet sich in der oberen Hälfte des vierten Tastenpaares.
Mit derUmschalt-Taste können Sie Steuerelemente in der Vorschau anzeigen. Halten Sie dieUmschalt-Taste gedrückt und bewegen Sie ein Steuerelement; der Bildschirm zeigt den Wert an, ohne ihn zu ändern. Sie können die Umschalttaste auch zweimal drücken, um sie zu verriegeln.
Tipp
Bei gedrückter Umschalttaste leuchten alle Tasten mit einer entsprechenden Sekundärfunktion auf.
Mit Modus können Sie auswählen, in welchem Modus sich Launch Control XL 3 befindet. Der Modus definiert die Funktion aller Regler.
Ihr Launch Control XL 3 verfügt über zwei DAW-Modi ( DAW-Steuerung und DAW-Mixer ), 15 benutzerdefinierte Modi und einen Standardmodus (Steckplatz 16).
-
DAW-Modi ordnen Ihr Launch Control XL 3 den voreingestellten Zuordnungen in Ihren DAWs zu, siehe Steuerung Ihrer DAW mit dem Launch Control XL 3.
-
Sie können die Regler in benutzerdefinierten Modi bearbeiten, siehe Benutzerdefinierte Modi .
So wählen Sie einen Modus aus:
-
Drücken Sie die Taste Modus , um die Modusauswahl aufzurufen.
Die Tasten 16 leuchten, der aktuell ausgewählte Modus ist weiß, die übrigen sind blau.
-
Drücken Sie eine blaue Taste, um den Modus zu ändern. Auf dem Bildschirm wird der Name des Modus
Modus ist eine Umschalttaste; sie bleibt aktiv, wenn Sie sie einmal drücken. Sie können mit den Tasten mehrmals zwischen den Modi wechseln, und die anderen Regler werden in Echtzeit aktualisiert. Auf diese Weise können Sie schnell zwischen Enkoder- und Fader-Steuerelementen umschalten.
-
Drücken Sie die Taste Modus erneut, um die Modusauswahl zu verlassen.
Durch kurzes Drücken der Modus-Taste
Du kannst die Modus Taste zum vorübergehenden Aufrufen der Modusauswahl. Durch Gedrückthalten der Taste können Sie Modi wechseln und Einstellungen anpassen. Wenn Sie die Taste loslassen, ... Modus Durch Drücken dieser Taste wechselt der Modus zu der zuletzt gedrückten Taste.
Halten Sie die Umschalttaste gedrückt und drücken Sie die Taste Modus, um über das Menü Modus-Einstellungen auf das Menü Bearbeiten für benutzerdefinierte Modi zuzugreifen. Jeder benutzerdefinierte Modus auf Launch Control XL 3 verfügt über ein eigenes Menü mit Moduseinstellungen, in dem Sie konfigurieren können, wie der benutzerdefinierte Modus mit den MIDI-Anschlüssen interagiert.
Um das Menü für die benutzerdefinierten Modus-Einstellungen aufzurufen, halten Sie die Umschalttaste gedrückt und drücken Sie die Taste Modus ( Bearbeiten ).
Um das Menü für die Bearbeitung der benutzerdefinierten Modus-Einstellungen zu verlassen, drücken Sie die Taste Modus .
-
Um eine Einstellung zu finden, drücken Sie Seite ▲▼ nach oben und unten.
-
Um eine Einstellung anzupassen, verwenden Sie die Tasten Track <>.
Sie können die folgenden Einstellungen im benutzerdefinierten Modus ändern. Die Schaltfläche für den benutzerdefinierten Modus, den Sie gerade bearbeiten, leuchtet weiß. Sie können den benutzerdefinierten Modus ändern, den Sie bearbeiten, indem Sie die Schaltflächen für den benutzerdefinierten Modus drücken.
|
Einstellung |
Wertebereich |
Beschreibung |
Voreingestellter Wert |
|---|---|---|---|
|
Verschmelzen |
Ein Aus |
An ermöglicht es, eingehende MIDI-Daten mit oberflächengenerierten MIDI-Daten zu verschmelzen (wenn Sie einen Regler bewegen). Launch Control XL 3) und an den MIDI-Ausgang dieses benutzerdefinierten Modus gesendet werden. |
An |
|
Zusammenführungsfilter |
Aus Kapitel 1 - 16 |
Legen Sie fest, welcher MIDI-Eingangskanal für diesen benutzerdefinierten Modus mit dem von der Oberfläche erzeugten MIDI-Datenkanal zusammengeführt werden soll. Aus Ermöglicht es, alle eingehenden MIDI-In-Kanäle mit den vom Benutzeroberflächensystem erzeugten Ereignissen dieses benutzerdefinierten Modus zu verschmelzen. |
Aus |
|
Merge Out Ch |
Als Eingabe Kapitel 1 - 16 |
Legen Sie fest, über welchen MIDI-Kanal die MIDI-Daten im benutzerdefinierten Modus und die eingehenden MIDI-Daten ausgegeben werden. Als Eingabe Der Kanal der eingehenden MIDI-Daten wird nicht verändert. |
Als Eingabe |
|
Ausgangsport |
USB DIN 1 DIN 2 Alle |
Legt fest, an welchen Port der benutzerdefinierte Modus seine MIDI-Daten sendet. Alle sendet die MIDI-Daten an den USB- und beide DIN-Ports. Wenn Merge aktiviert ist, werden MIDI-Daten am In Der Port wird auch an den/die von Ihnen gewählten Ausgangsport(e) gesendet. |
Alle |
Wichtig
Die MIDI-Thru-Einstellung, in der Menü „Einstellungen“, hat Vorrang vor den Einstellungen im benutzerdefinierten Modus.
Wenn Sie MIDI Thru im Menü „Einstellungen“ aktivieren, werden MIDI-Daten am MIDI-Eingang übertragen. In Der Port wird an MIDI gesendet. Ausgang 2/Durch unabhängig von den Einstellungen des benutzerdefinierten Modus.
Wenn der aktive Custom Mode auf Ausgabe über DIN 2 oder Alle eingestellt ist und MIDI Thru aktiviert ist, werden die Daten aus dem Custom Mode nicht zusammengeführt und über den Ausgang DIN 2 gesendet.

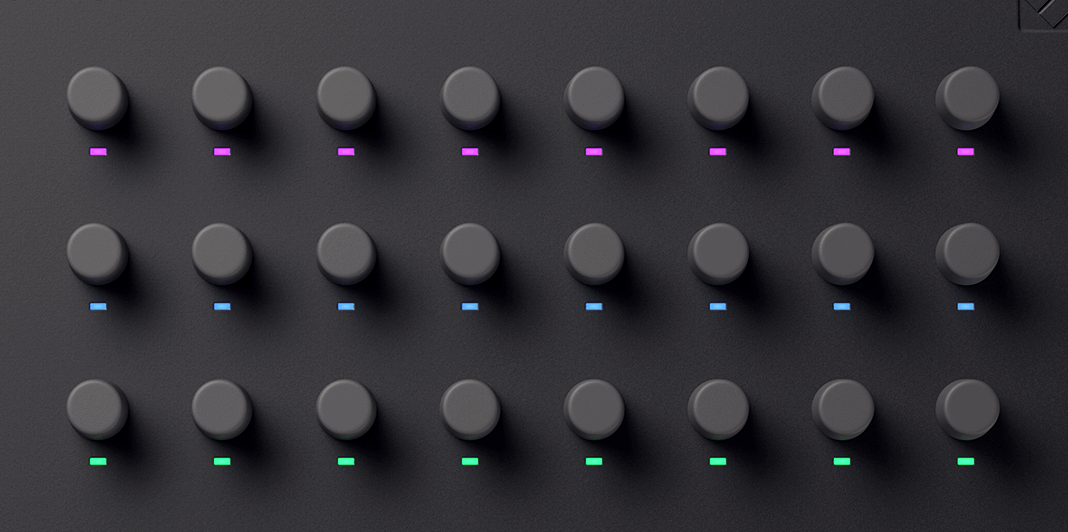

Der Launch Control XL 3 verfügt über 24 Endlos-Enkoder, die in acht Reihen angeordnet sind und je nach Modus mit LEDs beleuchtet werden.
Wenn Sie die Regler bewegen, werden Name und Wert auf dem Bildschirm angezeigt. Um eine Vorschau eines Reglers auf dem Bildschirm anzuzeigen, ohne ihn zu verändern, halten Sie die Umschalttaste gedrückt und bewegen Sie den Regler.
Die Enkoder verfügen über verschiedene Modi, die je nach DAW variieren oder in den benutzerdefinierten Modi angepasst werden können.
In den DAW-Modi haben die Enkoder zwei Bereiche:
-
Die Reihen 1 und 2 steuern ein Element der DAW (z. B. Plugins oder Sends).
-
Reihe 3 steuert ein anderes Element (z. B. Transport oder Pan).
Weitere Informationen zu den Enkoder-Modi:
Tipp
Endlose Enkoder sind Drehregler, die sich kontinuierlich drehen. Dadurch werden Sprünge in den Einstellungen beim Wechseln von Modi oder Tracks verhindert. Ihr Launch Control XL 3 bleibt immer mit Ihrer DAW oder anderen Geräten synchronisiert.

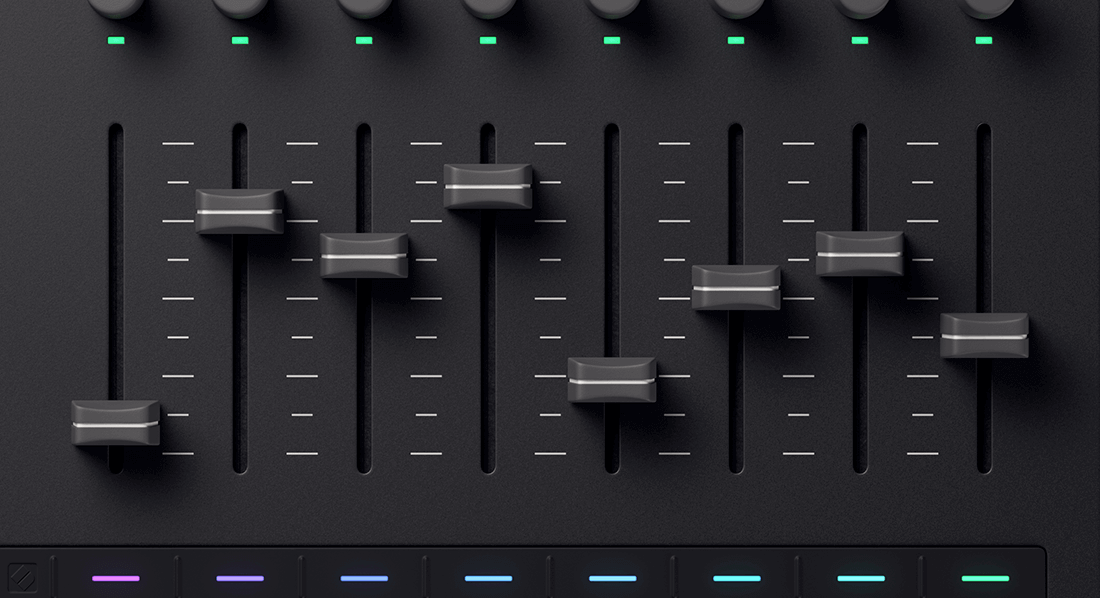

Launch Control XL 3 verfügt über acht Fader. Mit den Fadern können Sie die Mixer-Pegel in Ihrer DAW steuern oder benutzerdefinierte MIDI-Befehle senden, um andere Geräte wie Hardware oder Plugins zu steuern.
Wenn Sie die Regler bewegen, werden Name und Wert auf dem Bildschirm angezeigt. Um eine Vorschau eines Reglers auf dem Bildschirm anzuzeigen, ohne ihn zu verändern, halten Sie die Umschalttaste gedrückt und bewegen Sie den Regler.
Die Fader von Launch Control XL 3.
Weitere Informationen zu den Fader-Modi:
Wenn Sie den Modus ändern, sind Ihre Fader möglicherweise nicht mit den neuen Parametern ausgerichtet. Um zu vermeiden, dass Werte beim Bewegen eines Faders springen, können Sie den Fader-Pickup im Menü Einstellungen aktivieren.
-
Wenn Sie „Pickup“ auswählen, ändert sich der Parameter beim Bewegen des Faders erst, wenn Sie den aktuellen Wert überschreiten.
-
Wenn Sie „Jump“ auswählen, ändert sich der Wert beim Bewegen eines Faders sofort, sodass der Wert auf den neuen Wert „springt“.

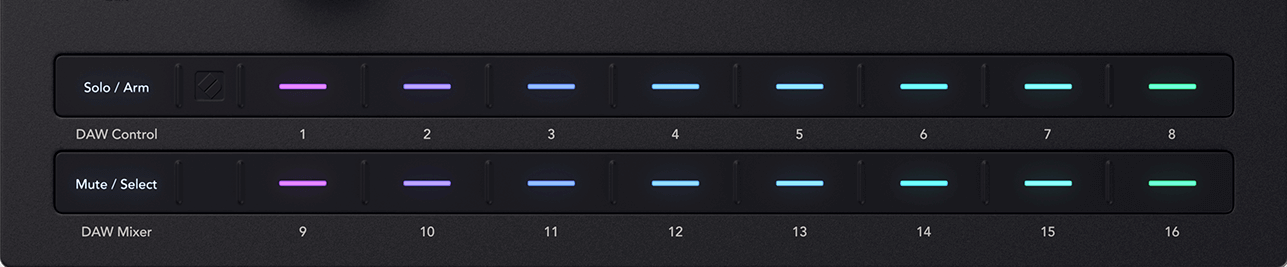

Am unteren Rand des oberen Bedienfelds Ihres Launch Control XL 3 befinden sich zwei Reihen mit insgesamt 19 Tasten.
Wenn Ihr Launch Control XL 3 eine DAW steuert, fungieren die Tasten unter den Fadern als Solo/Arm (obere Reihe) oder Mute/Select (untere Reihe). Die Tasten ganz links schalten zwischen den Einstellungen um. Weitere Informationen finden Sie in den folgenden Abschnitten:
Wenn Sie keine DAW verwenden, können die 16 Tasten des [Geräts] benutzerdefinierte Nachrichten wie MIDI-Noten, CCs, Program Changes, NRPNs und Tastenanschläge senden.
Weitere Informationen finden Sie unter Verwendung benutzerdefinierter Modi auf dem Launch Control XL 3.

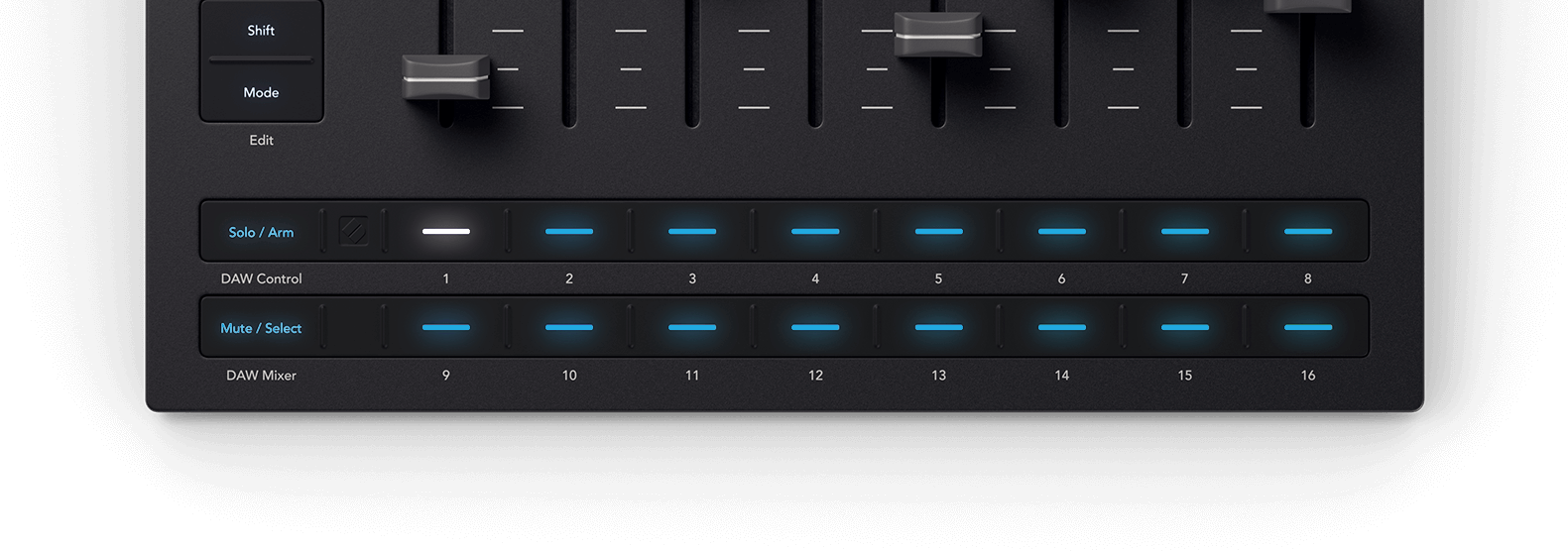

Drücken Sie die Taste Solo/Arm links neben der oberen Tastenreihe, um die obere Tastenreihe zwischen den Steuerelementen für Solo und Aufnahmevorbereitung der Tracks umzuschalten.
Wenn sich die Tasten im Modus Solo befinden, ändert das Drücken einer Taste den Solo-Status des entsprechenden DAW-Tracks.
Drücken Sie die Taste Mute/Select links neben der unteren Tastenreihe, um die untere Tastenreihe zwischen den Steuerelementen „Mute“ und „Select“ umzuschalten.
Wenn sich die Tasten im Modus Mute befinden, ändert das Drücken einer Taste den Mute-Status des entsprechenden DAW-Tracks.
-

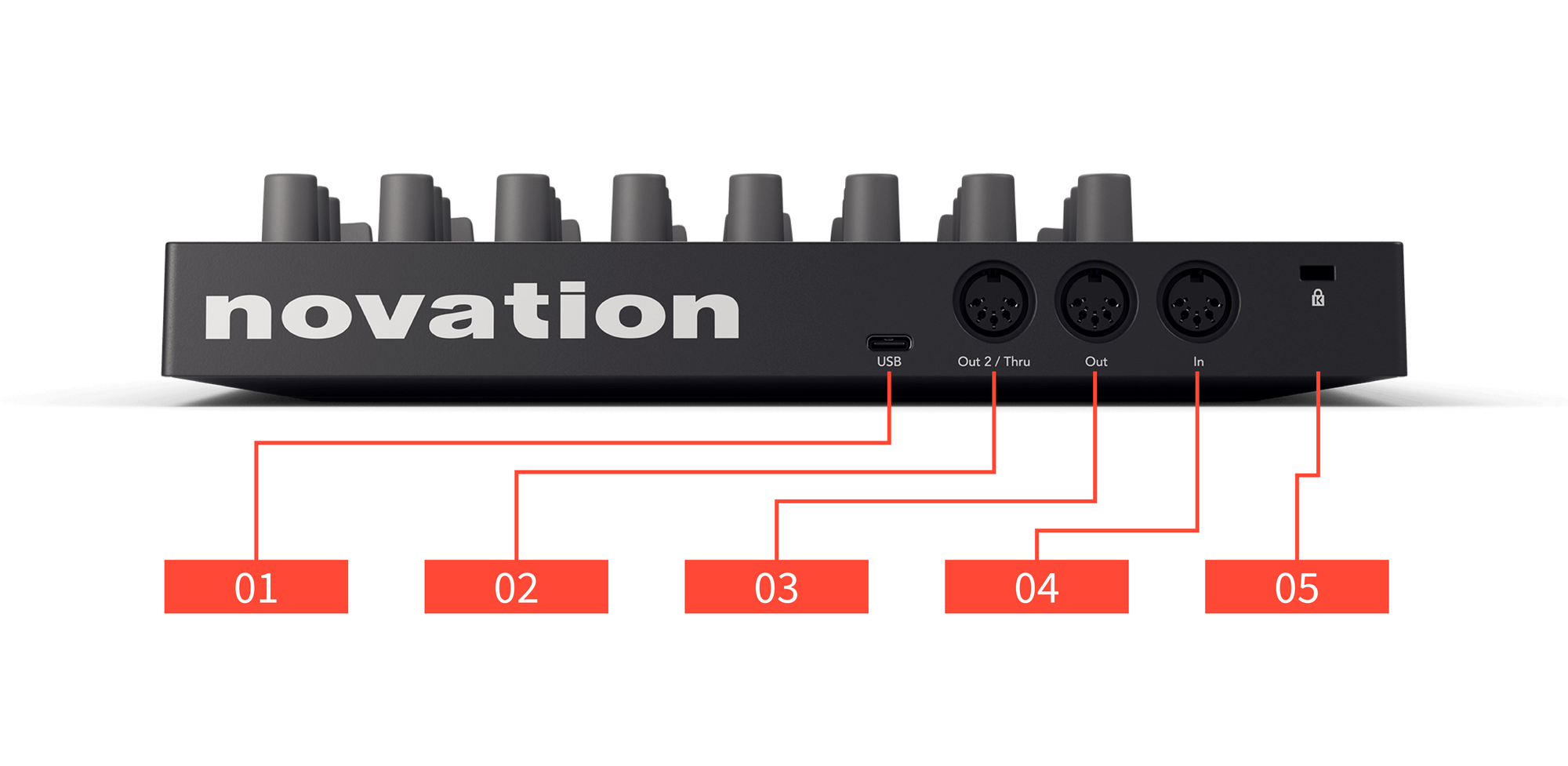

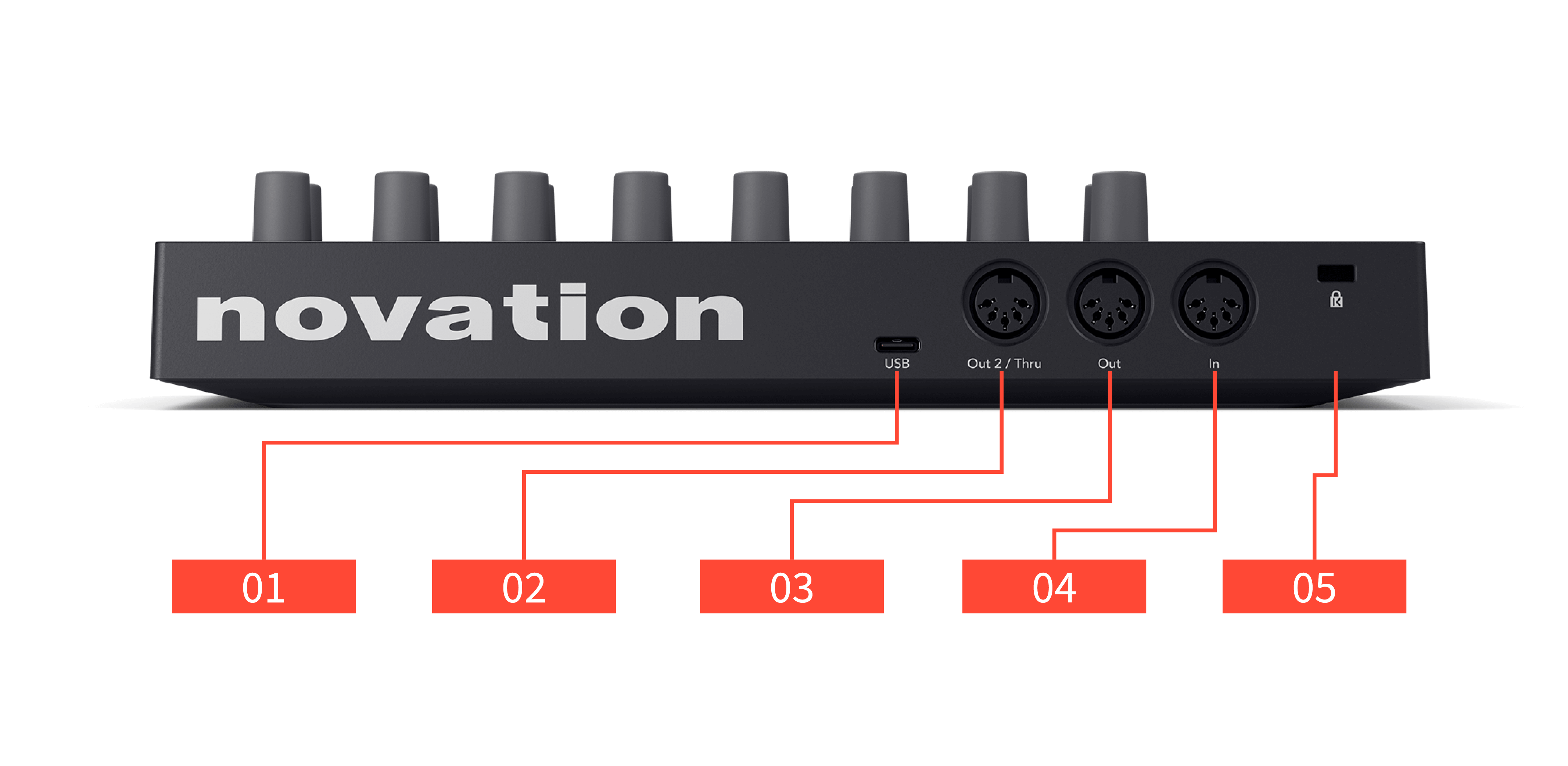

MIDI- Ausgang – 5-poliger MIDI-DIN-Anschluss zum Anschluss an externe MIDI-Hardware.
-
- Kensington-Schloss: Verwenden Sie ein Schloss, um Ihr Launch Control zu sichern und Diebstahl zu verhindern.

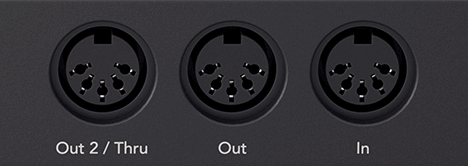

Die MIDI-Anschlüsse ermöglichen es Ihnen, das Launch Control XL 3 in Hardware- und Hybrid-Setups zu verwenden. Zum Beispiel, um die physischen Bedienelemente eines Synthesizers, einer Drum-Machine oder einer Groovebox zu erweitern.
Über den 5-poligen MIDI-DIN- Eingangs -Anschluss können Sie Daten von anderen MIDI-fähigen Geräten an Ihr Launch Control XL 3 senden.
Sie können Launch Control XL 3 beispielsweise mit einem MIDI-Keyboard verwenden und mehrere Geräte steuern,
Weitere Informationen finden Sie in den Abschnitten Verwendung von Launch Control XL 3 außerhalb einer DAW
Über den MIDI- Ausgang können Sie MIDI-Befehle von den Enkodern, Fadern und Tasten an Geräte mit MIDI-Eingängen senden.
Dies ist nützlich, um zusätzliche Steuerungsmöglichkeiten für Geräte wie Synthesizer, Drum-Maschinen und Grooveboxen zu erhalten oder um sofort auf Parameter zugreifen zu können, ohne sich durch die Menüs Ihrer Hardware-Instrumente navigieren zu müssen.
Weitere Informationen finden Sie in den Abschnitten Verwendung von Launch Control XL 3 außerhalb einer DAW
Über den MIDI- Ausgang 2/Thru können Sie zwischen einem zweiten MIDI-Ausgang und einem MIDI-Thru-Anschluss wählen. Sie können dies im Menü Einstellungen ändern.
-
Im MIDI-Ausgang-2-Modus funktioniert der Anschluss wie der MIDI-Ausgang: Sie können MIDI-Befehle von den Bedienelementen an Geräte mit MIDI-Eingängen senden.
Das ist nützlich, wenn:
-
Sie MIDI-Nachrichten an Hardware senden müssen, unabhängig vom MIDI-Ausgang-Anschluss. Zum Beispiel, um zwei Geräte über zwei benutzerdefinierte Modi zu steuern: Ein Gerät ist mit MIDI-Ausgang verbunden, das andere mit MIDI-Ausgang 2.
-
-
Im MIDI-Thru-Modus leitet der Anschluss eine Kopie aller MIDI-Befehle weiter, die über den MIDI-Eingangs-DIN-Anschluss des Launch Control XL 3 eingehen .
Das ist nützlich, wenn:
-
Ihr Launch Control XL 3 Teil einer größeren MIDI-Gerätekette ist und Sie MIDI-Nachrichten von einem Gerät, z. B. einer Klaviatur, an zwei Geräte senden müssen: eines, das vom Launch Control XL 3 gesteuert wird, und eines, das von der Klaviatur über Launch Control XL 3 gesteuert wird. Zum Beispiel: Eine Klaviatur steuert zwei Geräte – eines über das Launch Control XL 3, das mit dem MIDI-Ausgangsanschluss verbunden ist, und eines direkt über den MIDI-Thru-Anschluss des Launch Control 3.
-
Weitere Informationen finden Sie unter Verwendung von Launch Control XL 3 außerhalb einer DAW.
Das Launch Control XL 3 verfügt über einen USB 2.0 Typ-C-Anschluss. Über diesen können Sie Ihr Launch Control XL 3 an Ihren Computer oder einen USB-MIDI-Host anschließen.
Der USB -Anschluss hat mehrere wichtige Funktionen:
-
Er versorgt das Launch Control XL 3 mit Strom, sowohl bei Anschluss an einen Computer als auch im Standalone-Modus.
-
Er sendet und empfängt MIDI-Daten, entweder an Ihre DAW, MIDI-Anwendungen oder über einen USB-MIDI-Host.
-
Sie können Firmware-Updates installieren und benutzerdefinierte Modi für Ihr Launch Control XL 3 über Components verwalten.
Dein Launch Control XL 3 kann als MIDI-Interface fungieren und ermöglicht es Ihnen, MIDI-Daten von Ihrem Computer (z. B. Sequenzer und DAWs) über die beiden DIN-MIDI-Ausgänge an externe Hardware zu senden.
Das USB-MIDI-Gerät an Ihrem Computer zeigt jeden MIDI-DIN-Anschluss separat an, sodass Sie MIDI-Nachrichten an jeden Anschluss senden können.
Wichtig
Der Ausgang 2/Thru folgt weiterhin der Thru-Einstellung. Daten, die an DIN Out 2 gesendet werden, werden nicht ausgegeben, wenn MIDI Thru im Einstellungsmenü aktiviert ist.
Die Einstellungen des benutzerdefinierten Modus haben keinen Einfluss auf die MIDI-Daten. Wenn Sie einen benutzerdefinierten Modus für die Ausgabe über einen DIN-Anschluss einstellen und gleichzeitig USB-Daten an denselben Anschluss senden, Launch Control XL 3 führt die Daten zusammen.
