Neben der DAW-Integration kann Launch Control XL 3 MIDI-Daten über seine USB - und MIDI- Ausgang -Anschlüsse senden, um mit anderer MIDI-fähiger Software oder Hardware in musikalischen und nicht-musikalischen Anwendungen zu arbeiten.
Um MIDI-Daten vom Launch Control XL 3 zu senden, müssen Sie einen der benutzerdefinierten Modi verwenden.
In jedem benutzerdefinierten Modus können Sie den Reglern auf dem Launch Control XL 3 verschiedene MIDI-CC-, Note-, Programmwechsel-, NRPN
Anmerkung
Die Arten von Befehlen, die Sie zuweisen können, variieren je nach Steuerelement.
Sie können die MIDI-Daten, die die folgenden Steuerelemente senden, im
-
Enkoder
-
Schieberegler
-
Tasten
Anmerkung
Im Folgenden finden Sie Beispiele dafür, was Sie tun können, wie Sie die Geräte einrichten müssen und welche Verbindungen Sie herstellen müssen. Die genaue Funktionalität jedes Synthesizers, jeder Drum-Maschine, jeder Beleuchtungssoftware oder jeder Bearbeitungssuite variiert, daher sollten Sie die Bedienungsanleitungen Ihrer anderen Geräte in Verbindung mit diesen Beispielen lesen.
Wichtig
Die folgenden Beispiele zeigen die Anwendungsfälle der Launch Control XL 3außerhalb einer DAW, aber Sie müssen sie immer noch an die Stromversorgung anschließen. Sie können den Launch Control XL 3 von Ihrem Computer oder von einem USB-Netzteil aus mit Strom versorgen.
Die einfachste Konfiguration besteht darin, mit Launch Control XL 3 ein Gerät über ein einziges MIDI-Kabel zu steuern.
Dies ist nützlich, wenn das zu steuernde Gerät keine physischen Regler hat, Sie die Anzahl der Regler.
-
In diesem Beispiel ist der Launch Control XL 3-MIDI- Ausgang mit dem MIDI-Eingang eines Synthesizers verbunden, um dessen Parameter zu steuern.
Mit einem einzigen Kabel können Sie MIDI-Daten vom Launch Control XL 3 senden, um den Synthesizer oder ein anderes MIDI-Gerät zu steuern.
Achten Sie dabei auf Folgendes:
-
Die Regler des Launch Control XL 3 senden auf dem MIDI-Kanal, auf den das Gerät eingestellt ist. Sie können jeden Regler einem anderen MIDI-Kanal zuweisen.
-
Die Regler des Launch Control XL 3 sind auf den richtigen Nachrichtentyp und Bereich eingestellt. Weitere Informationen finden Sie in der MIDI-Implementationstabelle im Benutzerhandbuch des Geräts, das Sie steuern möchten.
-

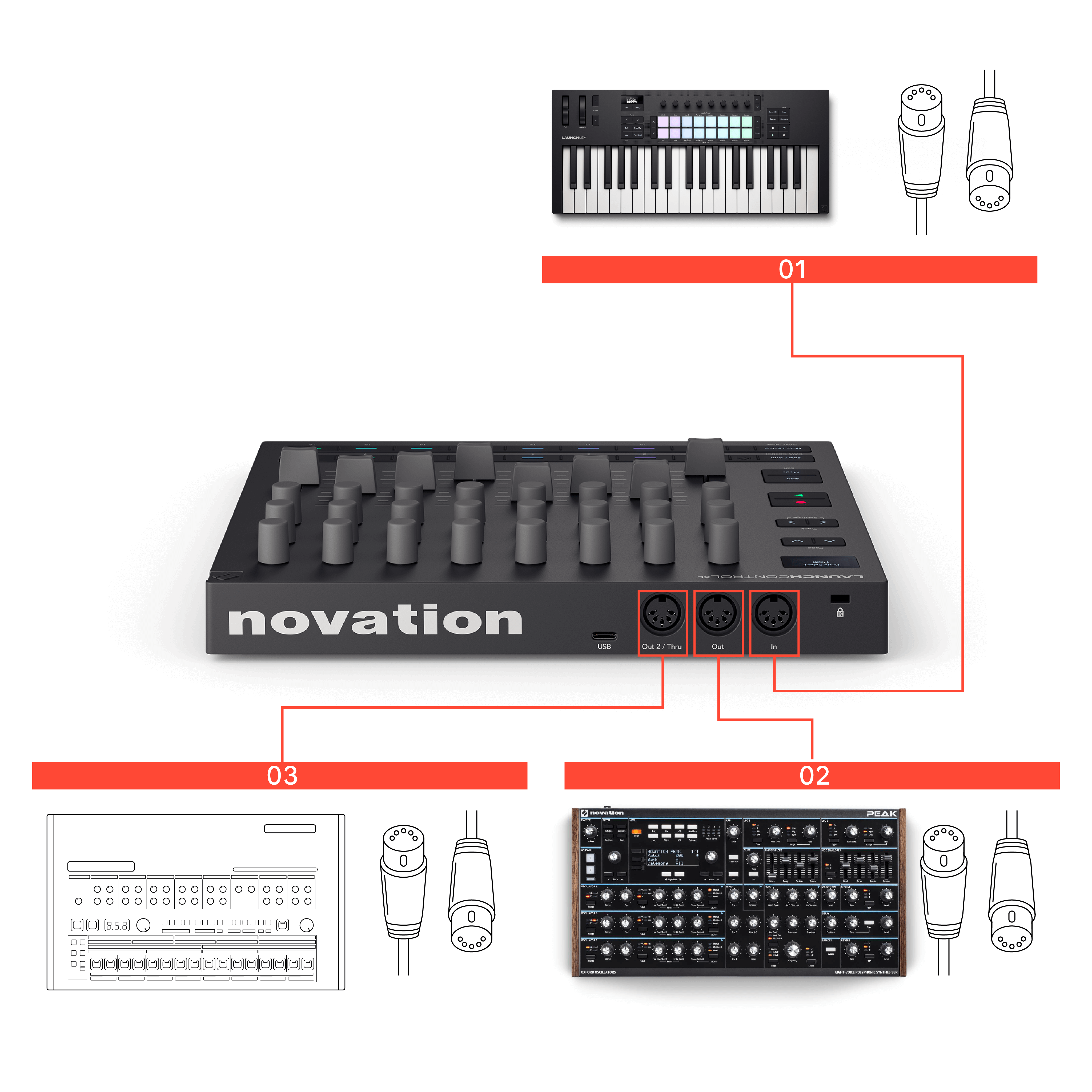

In dieser Konfiguration ist das Launch Control XL 3 ein Controller für zwei Geräte. Seine Regler sind so zugewiesen, dass sie im benutzerdefinierten Modus 1 einen Synthesizer und im benutzerdefinierten Modus 2 eine Drum-Maschine steuern. An den MIDI- Eingang ist außerdem ein Keyboard-Controller angeschlossen, der die MIDI-Merge-Funktion des Launch Control XL 3 nutzt (siehe Einstellungen ), um die Tastendaten direkt an den Synthesizer weiterzuleiten.
-
MIDI In kommt von einem Controller-Keyboard.
Die MIDI-Informationen, die in den Launch Control eingehen, werden an den MIDI- Ausgang ( DIN 1) im benutzerdefinierten Modus 1 und MIDI- Ausgang 2 im benutzerdefinierten Modus 2 weitergeleitet. Um das MIDI-Routing einzurichten, verwenden Sie die Einstellungen Ext. MIDI-Eingang und Ausgangs-Port im Menü Bearbeiten des benutzerdefinierten Modus für jeden benutzerdefinierten Modus. Das bedeutet, dass Sie den Synthesizer mit dem Keyboard spielen und mit Launch Control XL 3 steuern können.
Tipp
Sie können Ihr Controller-Keyboard auf einen beliebigen MIDI-Kanal einstellen und die Einstellungen aus dem benutzerdefinierten Modus auf Launch Control XL 3 verwenden, um die eingehenden MIDI-Daten in einen anderen Kanal umzuwandeln. Wenn Sie den benutzerdefinierten Modus ändern, werden die eingehenden MIDI-Daten auf den MIDI-Kanal des benutzerdefinierten Modus umgeschaltet.
-
Der MIDI- Ausgang wird vom Launch Control XL 3 an einen Synthesizer gesendet.
Sie können den Synth beispielsweise auf MIDI-Kanal 1 einstellen und einen benutzerdefinierten Modus einrichten, um den Synth mit den Enkodern und Fadern zu steuern. Zum Beispiel Frequenzregler, LFOs und die Fader für die ADSR-Hüllkurven.
Mit den Tasten unten können Sie Schalter an Ihrem Synthesizer umschalten, z. B. die Oszillatorwellenform oder das Umgehen von Effekten.
-
Der MIDI- Ausgang 2/Thru geht von Launch Control XL 3 zu einer Drum-Maschine.
Sie könnten einen weiteren Synthesizer anschließen, aber in diesem Fall erstellen wir ein vollständiges Setup und fügen Drums hinzu. Legen Sie in einem zweiten benutzerdefinierten Modus den Ausgangsanschluss auf DIN 2 fest (siehe Benutzerdefinierte Modus-Einstellungen bearbeiten). Weisen Sie die Bedienelemente der Drummaschine zu, z. B. Encoder für Tonhöhe, Decay-Zeit, Hauptpegel für jedes Schlaginstrument usw.
Sie können auch die Tasten des Launch Control XL 3 verwenden, um Notendaten zu senden, um Drum-Sounds auszulösen oder Drum-Mutes zu steuern.
Anmerkung
Um zu ändern, was die Launch Control XL 3 steuert, müssen Sie verschiedene benutzerdefinierte Modi verwenden. Jeder benutzerdefinierte Modus wird auf den Kanal des Geräts eingestellt, das MIDIempfängt.

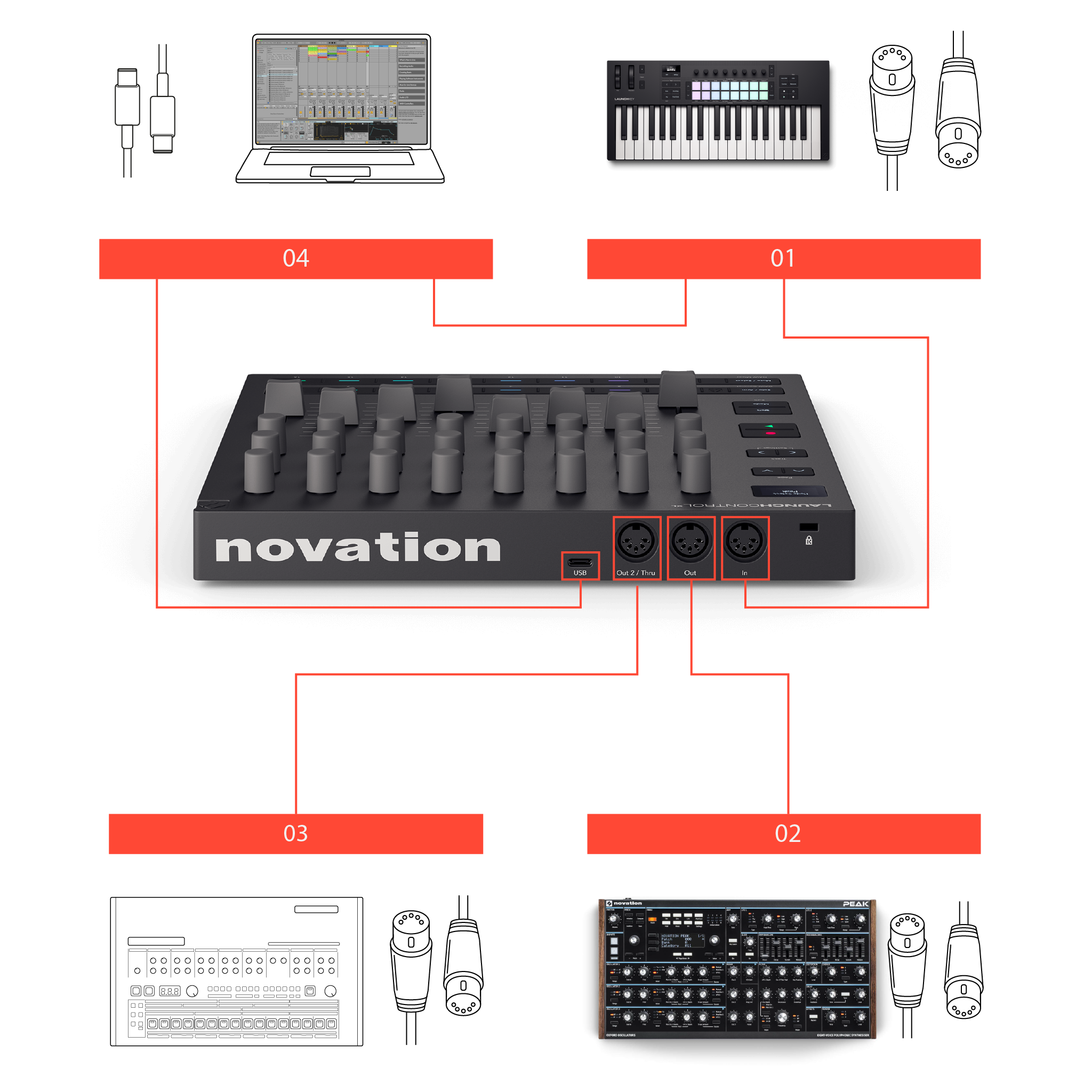

In dieser Konfiguration fungiert Launch Control XL 3 als Controller und MIDI-Router in einer Hybridkonfiguration (Computer und Hardware).
Sie können ein MIDI-Keyboard an den MIDI- Eingang des Launch Control XL 3 anschließen und durch Auswahl verschiedener benutzerdefinierter Modi werden die eingehenden MIDI-Daten des Keyboards mit den Reglern des Launch Control XL 3 zusammengeführt und an verschiedene Hardwaregeräte weitergeleitet.
Im Softwarebereich sind sowohl das MIDI-Keyboard als auch der Launch Control XL 3 mit Live verbunden und ermöglichen Ihnen, Software-Sounds und DAW-Sessions mit Ihrer Hardware zu mischen.
-
Ein MIDI-Controller-Keyboard wird über seinen MIDI-Ausgang mit dem MIDI-Eingang von Launch Control XL 3 verbunden .
Wenn Sie ein MIDI-Keyboard über Launch Control XL 3 an Ihre Synthesizer anschließen, können Sie die eingehenden MIDI-Daten entweder an die MIDI-Ausgänge von Launch Control XL 3 weiterleiten. Wenn Sie beispielsweise den benutzerdefinierten Modus 1 so einstellen, dass er an DIN- Ausgang weitergeleitet wird, werden sowohl das MIDI-Keyboard als auch die Regler des Launch Control XL 3 an den Peak weitergeleitet. Wenn Sie den benutzerdefinierten Modus auf DIN- Ausgang 2 einstellen, wenn Sie den benutzerdefinierten Modus ändern, steuern sowohl das Keyboard als auch Launch Control XL 3 die an den DIN- Ausgang 2 angeschlossene Drum-Machine.
-
Ein Synthesizer (in diesem Fall Peak) ist an den MIDI- Ausgang des Launch Control XL 3 angeschlossen (dies kann jedes andere MIDI-Gerät mit einem MIDI-Eingang sein).
-
Eine Drum-Maschine ist an den MIDI- Ausgang 2 des Launch Control XL 3 angeschlossen (dies kann jedes andere MIDI-Gerät mit einem MIDI-Eingang sein).
-
In dieser Hybridkonfiguration haben wir sowohl das MIDI-Controller-Keyboard als auch das Launch Control XL 3 über USB an den Computer angeschlossen.
Dadurch können wir eine DAW in den Workflow einbinden und Software-Sounds oder vorab aufgenommenes Material mit den Hardware-Instrumenten mischen. Sie können das MIDI-Keyboard zum Spielen oder Steuern Ihrer DAW-Session verwenden und das Launch Control XL 3 in einem der DAW-Modi, um die DAW-Session direkt zu steuern.
Tipp
Die drei MIDI-Anschlüsse und USB-Fähigkeiten des Launch Control XL 3 machen ihn für viele Setups, Hardware, Software oder Hybridsysteme nützlich.
Obwohl wir das Launch Control XL 3 in erster Linie für die Musikproduktion entwickelt haben, eignet es sich auch gut zur Steuerung einer Reihe von nicht-musikalischer Software über MIDI und Tastenanschläge. Sie können mit den benutzerdefinierten Modi ein benutzerdefiniertes Routing einrichten und die Encoder, Fader, und Tasten den Parametern in jeder Software oder Hardware zuweisen, die MIDIakzeptiert, zum Beispiel:
-
Videosoftware wie Resolume.
-
Beleuchtungssoftware oder DMX-Mischer über MIDI-Eingänge.
-
Steuerung anderer kreativer Software wie Adobe Lightroom und Premiere Pro.
