Der Launch Control kann mithilfe der Enkoder, Fader und Tasten eine Reihe von DAWs (Digital Audio Workstations) steuern.
Die Enkoder verfügen über zwei DAW-Modi, DAW Control und DAW Mixer, die über Umschalt + die beiden Tasten unten links aufgerufen werden können. In FL Studio ändern diese Modi auch die Funktion der Tasten.
Wenn Sie Ihr Launch Control XL 3 an Ihre DAW anschließen, werden die Enkoder standardmäßig in den DAW-Mixer-Modus versetzt.
In den folgenden Abschnitten wird die Integration des Launch Control XL 3 in Ableton Live erläutert.
Wenn Sie Ihr Launch Control XL 3 an Ableton Live anschließen, wird es automatisch als Bedienoberfläche eingerichtet.
Wichtig
Ableton unterstützt nur die Launch Control XL 3 in Live 12 und höher. Sie können es zwar als generischen MIDI-Controller verwenden, die in diesem Abschnitt beschriebenen Funktionen funktionieren jedoch nicht mit älteren Versionen von Ableton Live.
Wenn das Launch Control XL 3 nicht automatisch erkannt wird, müssen Sie es in der Registerkarte Link,Tempo & MIDI des Live-Einstellungsmenüs einrichten.
-
Gehen Sie zu:
-
Windows: Optionen > Einstellungen > Link,Tempo & MIDI
-
Mac: Live > Einstellungen > Link,Tempo & MIDI
-
-
Setzen Sie
-
Setzen Sie die Dropdown-Menüs „Eingang“ und „Ausgang“ auf LCXL3 Eingang und LCXL3 Ausgang.
Stellen Sie sicher, dass Sie DAW -Ausgang und DAW -Eingang unter macOS und Port 2 (MIDIIN2) unter Windows ausgewählt sind
-
Schließen Sie das Fenster „Einstellungen“.

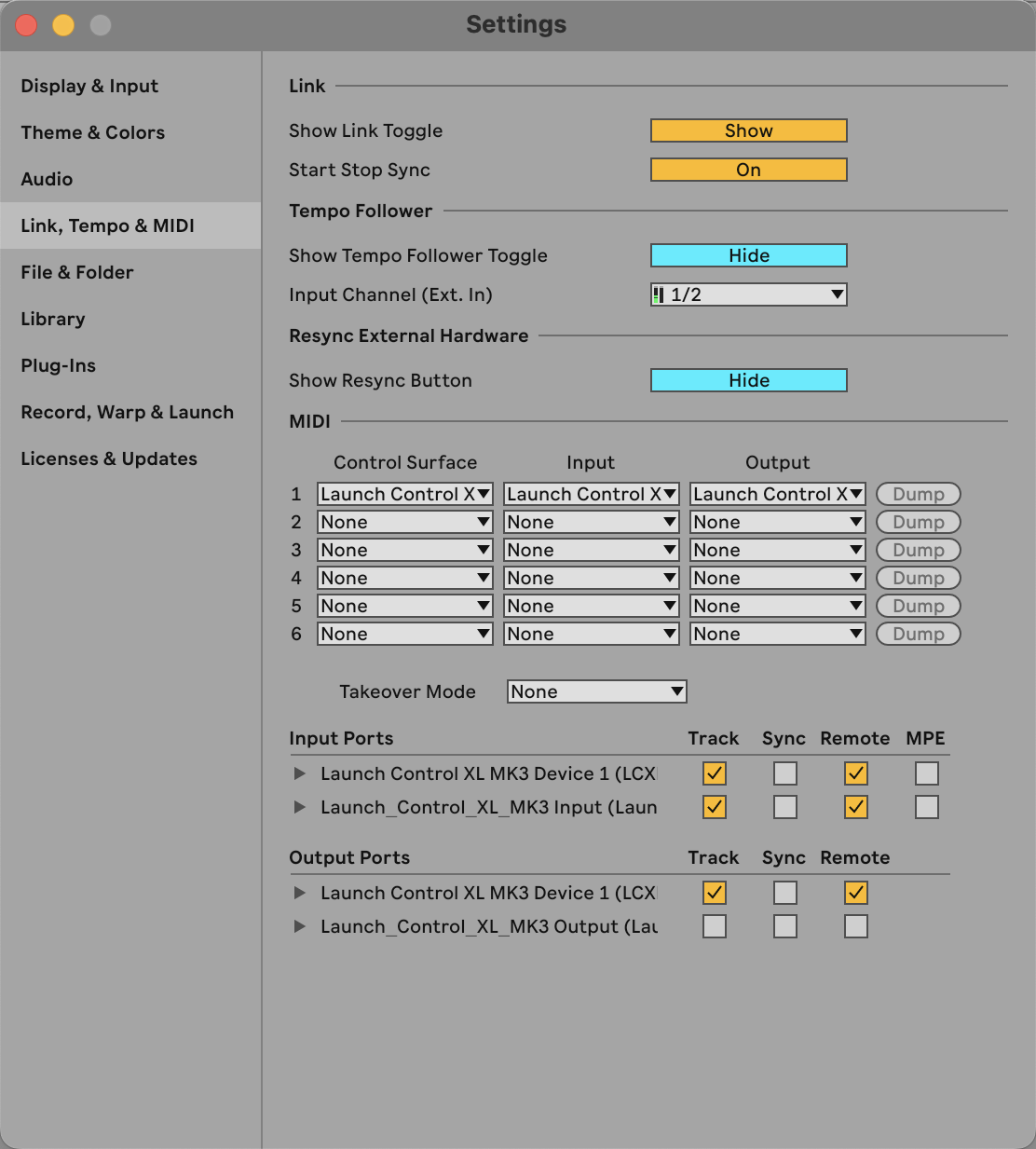

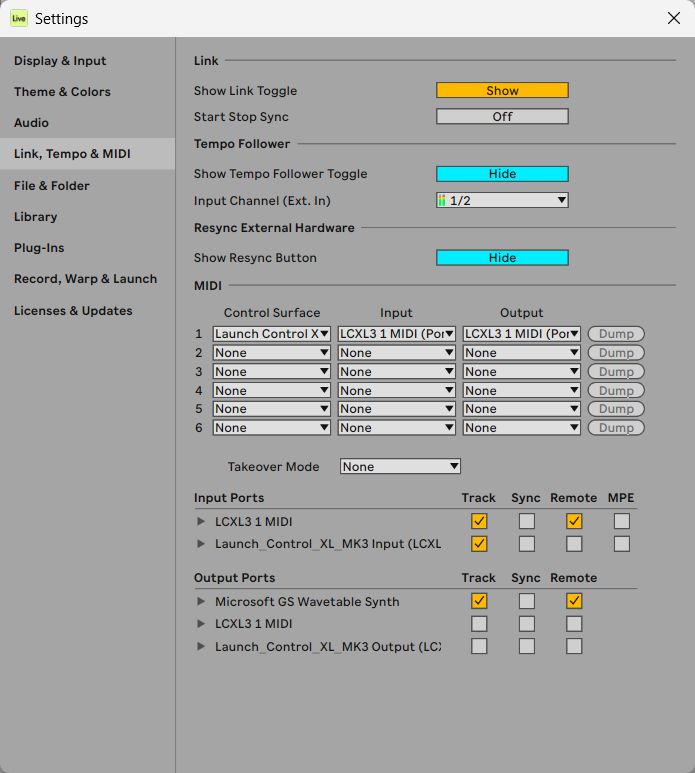

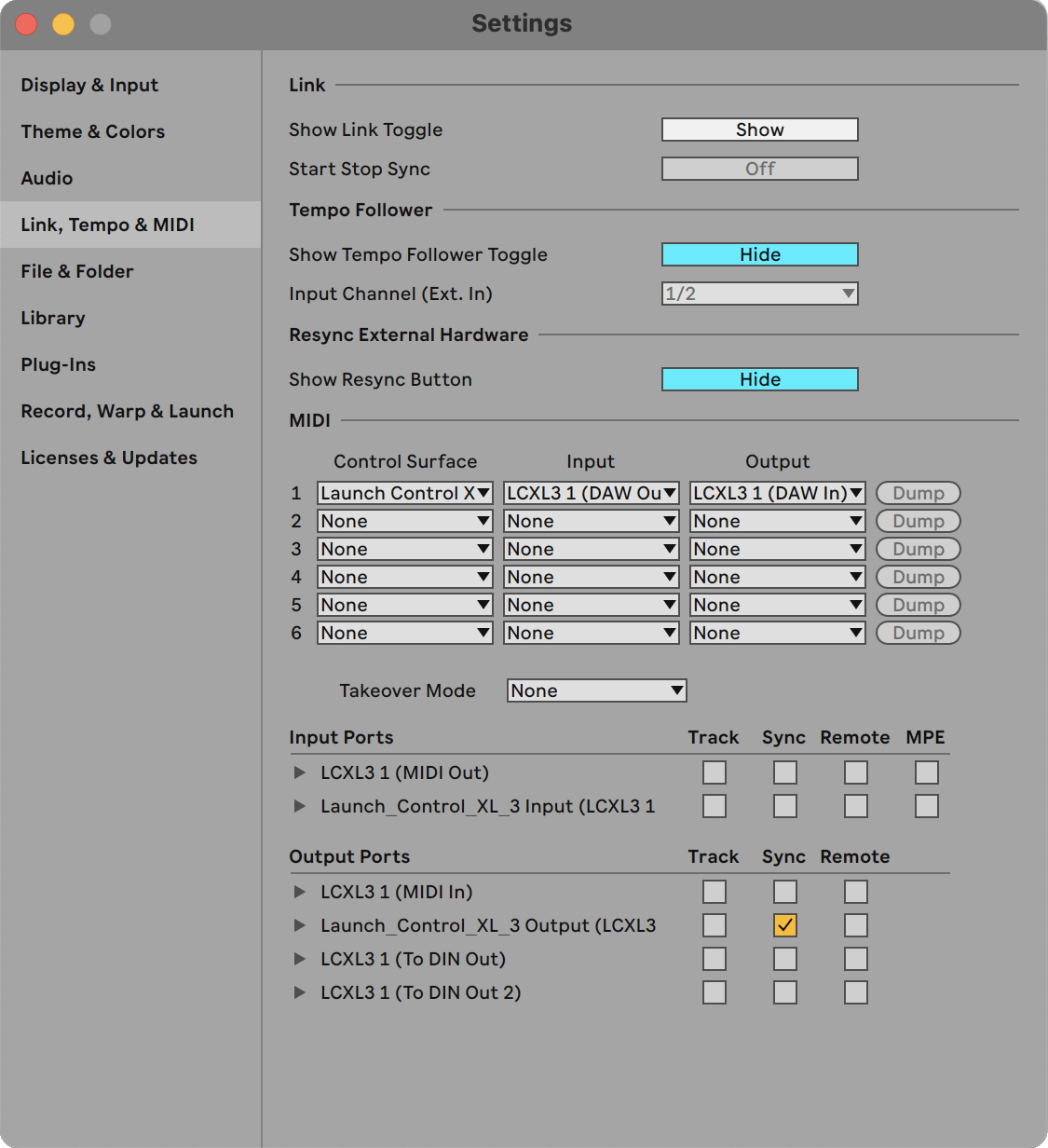

Bei korrekter Einrichtung sollten Ihre Einstellungen wie folgt aussehen:
|
Windows |
macOS |
Drücken Sie die Tasten Track , um zum nächsten/vorherigen Track in Ableton Live zu wechseln.
Wenn Sie die Umschalttaste gedrückt halten, leuchten die aktuell nutzbaren Track-Tasten auf. Befinden Sie sich beispielsweise auf Track 1, leuchtet die Taste < Track nicht, da Sie nur zum nächsten Track wechseln können.
Sie können in Acht-Track-Gruppen springen, indem Sie die Umschalttaste gedrückt halten und die Track -Tasten drücken, um die Auswahl um acht Tracks nach oben oder unten zu verschieben. Auf diese Weise können Sie auch zu Return-Tracks gelangen.
Mit derUmschalt-Taste können Sie Steuerelemente in der Vorschau anzeigen. Halten Sie dieUmschalt-Taste gedrückt und bewegen Sie ein Steuerelement; der Bildschirm zeigt den Wert an, ohne ihn zu ändern. Sie können die Umschalttaste auch zweimal drücken, um sie zu verriegeln.
Tipp
Sie können Steuerelemente in jedem Modus auf dem Launch Control XL 3 in der Vorschau anzeigen.
Der Launch Control XL 3 verfügt über zwei DAW-Enkoder-Modi.
Um den Modus zu wechseln, drücke Mode und wähle unten links entweder DAW Mixer (Mute/Select) oder DAW Control (Solo/Arm). Drücke Mode erneut, um die Modusauswahl zu beenden.
Diese Modi ändern die Zuordnung der Enkoder. Die Fader und Tasten steuern immer dieselben Elemente.
Im DAW Mixer -Modus steuert jede Enkoder-Reihe einen anderen Satz von Mixer-Einstellungen:
-
Sende-Level für die aktuelle Track-Bank.
-
Sende-Level für die aktuelle Track-Bank.
-
Pan-Wert für die aktuelle Track-Bank.
Tipp
Um den Modus zu wechseln, drücke Mode und wähle unten links entweder DAW Mixer (Mute/Select) oder DAW Control (Solo/Arm). Drücke Mode erneut, um die Modusauswahl zu beenden.

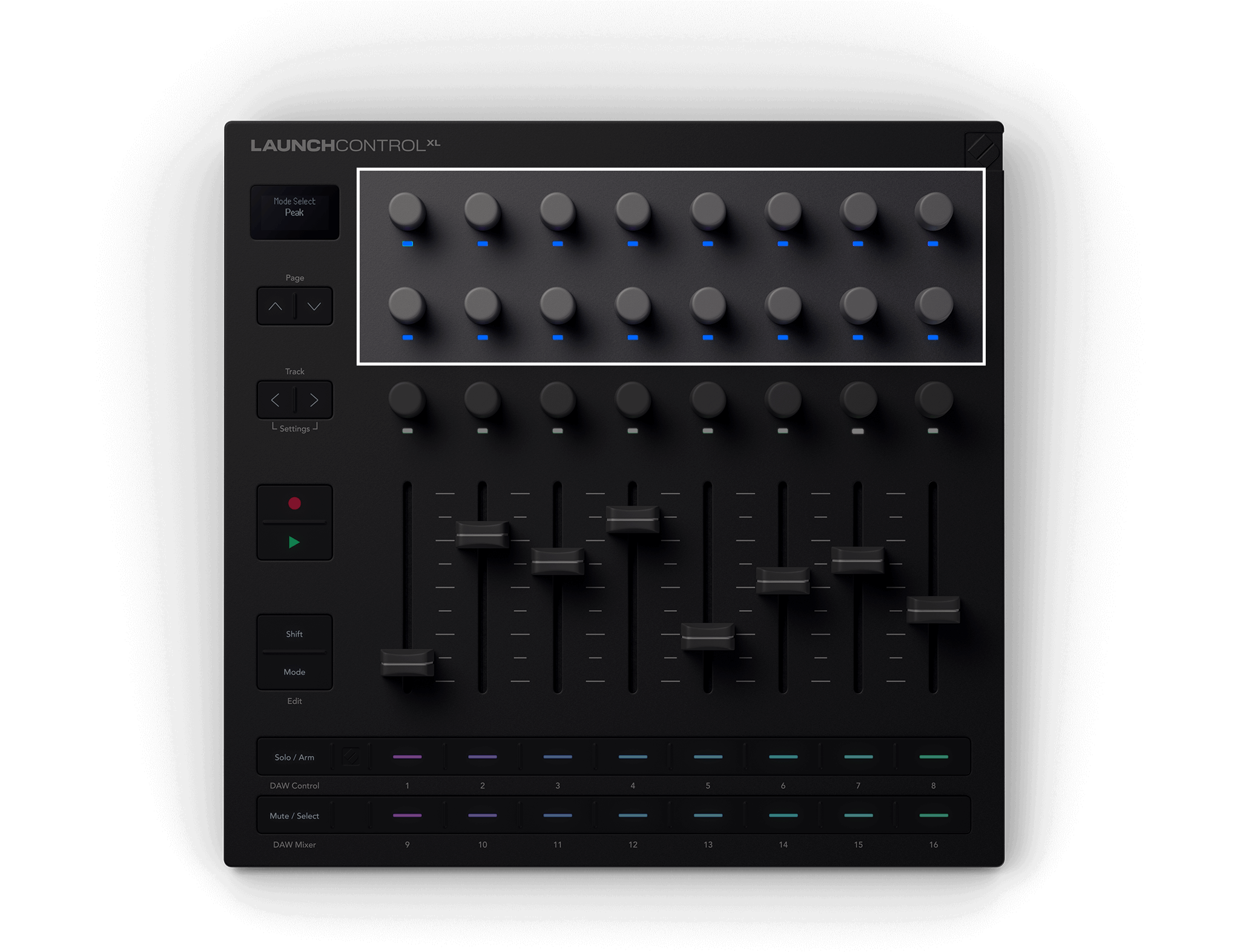

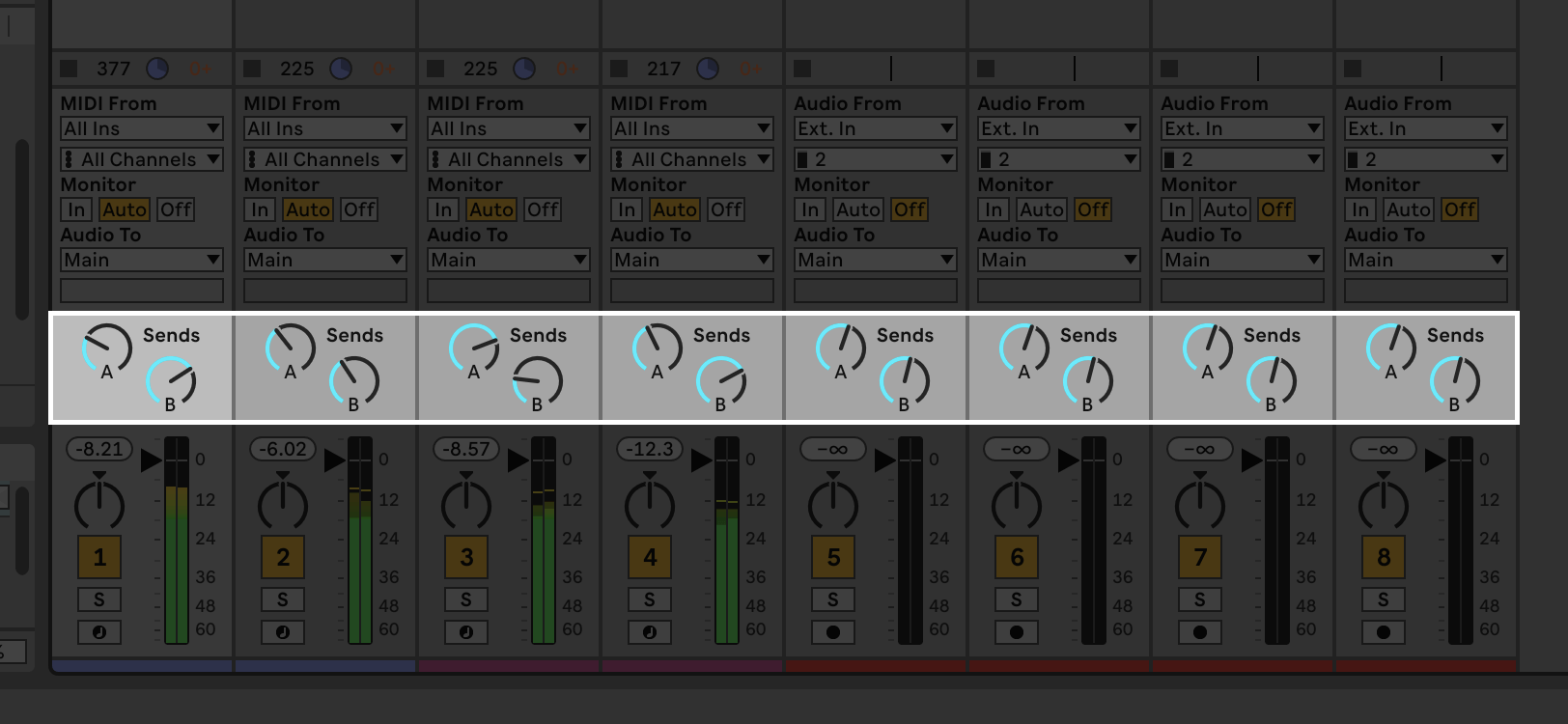

Im DAW-Mixer -Modus steuern die beiden oberen Enkoder-Reihen die Sende-Pegel für die aktuelle Trackbank.
|
|
|
Die LEDs der Enkoder leuchten blau, passend zur Farbe der Sends in Live.
Wenn Sie mehr als zwei Sends haben, navigieren Sie mit den Seitenlauf -Tasten durch die verschiedenen Sends.
Wenn Sie die Sends ändern, werden die Namen der Sends auf dem Bildschirm angezeigt.

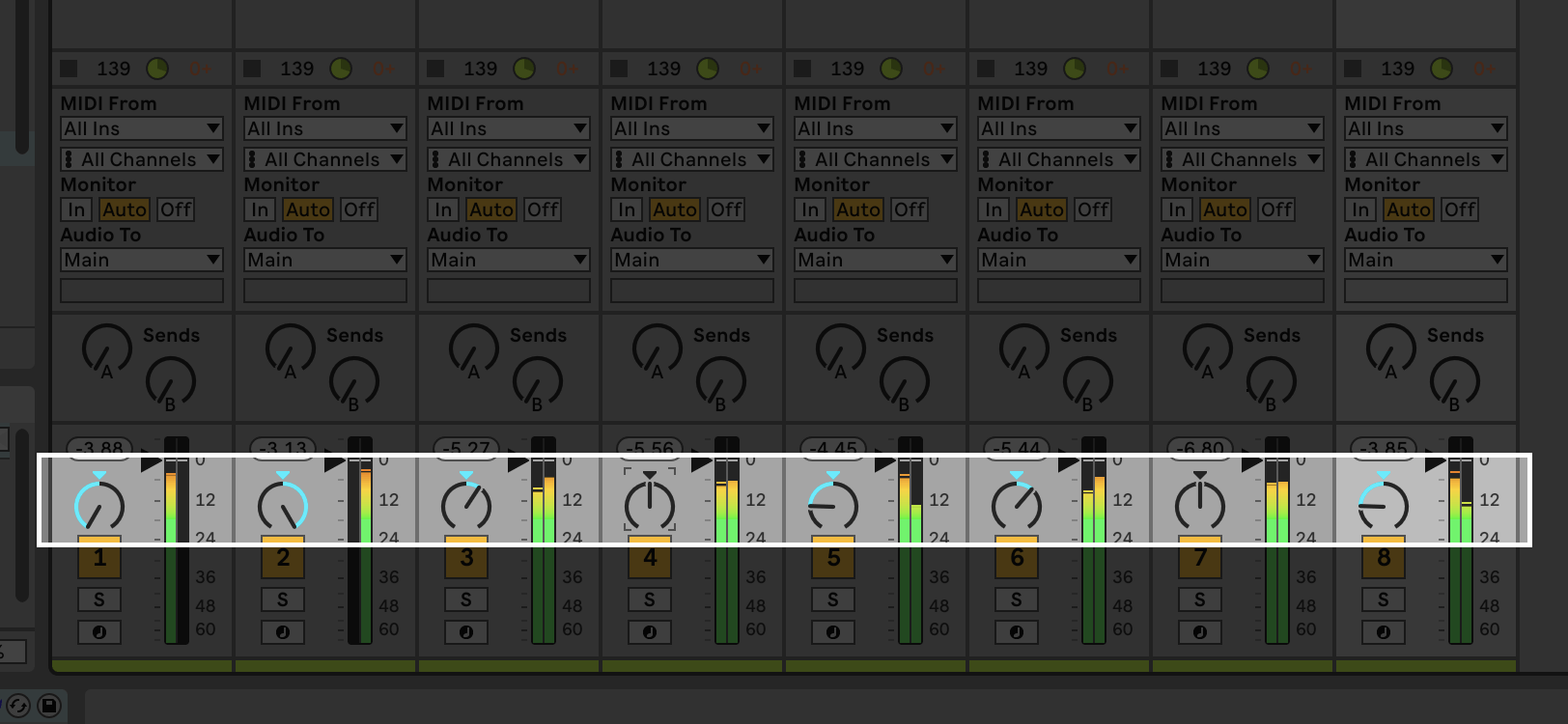

Im DAW Mixer -Modus steuert die dritte Enkoder-Reihe die Pan für die aktuelle Trackbank.
|
|
|
Wenn Sie einen Pan-Enkoder bewegen, werden auf dem Bildschirm der Name des Tracks und die Pan-Position angezeigt, wobei L für links, C für Mitte und R für rechts steht.

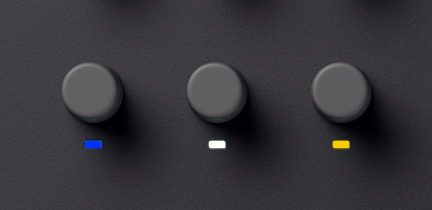

Die LED des Enkoders ändert ihre Farbe, um die Pan-Position anzuzeigen:
-
Blau für links.
-
Gedämpftes Weiß für Mitte.
-
Orange für rechts.
Im DAW-Steuerungsmodus steuert jede Enkoder-Reihe einen anderen Satz von Einstellungen:
-
Geräte-Regler 1-8 – für das aktuell ausgewählte Gerät.
-
Geräte-Regler 9-16 – für das aktuell ausgewählte Gerät.
-
Transportsteuerung.
Tipp
Um den Modus zu ändern, drücken Sie Modus und dann die Taste DAW Mixer (Solo/Arm) oder DAW Control (Mute/Select) in der unteren linken Ecke Ihres Launch Control XL 3. Drücken Sie die Taste Mode erneut, um die Modusauswahl zu verlassen.
Was sind Ableton Live-Geräte?
Jeder Track in Live kann eine Reihe von Geräten hosten. Es gibt drei verschiedene Arten von Geräten: MIDI-Effekte, Audioeffekte und Instrumente.
Weitere Informationen finden Sie im Ableton Live-Benutzerhandbuch hier.
Tipp
Jeder Track in Live kann eine Reihe von Geräten hosten. Es gibt drei verschiedene Arten von Geräten: MIDI-Effekte, Audioeffekte und Instrumente.
-
MIDI-Effekte beeinflussen MIDI-Signale auf MIDI-Tracks.
-
Audioeffekte beeinflussen Audiosignale.
-
Instrumente, die sich in MIDI-Tracks befinden, empfangen MIDI-Signale und geben Audiosignale aus.
Weitere Informationen finden Sie im Ableton Live-Benutzerhandbuch hier.
Wenn sich Ihr Launch Control XL 3 im DAW-Steuerungsmodus befindet, sind die beiden oberen Enkoder-Reihen den 16 Reglern des aktuell ausgewählten Geräts zugeordnet.

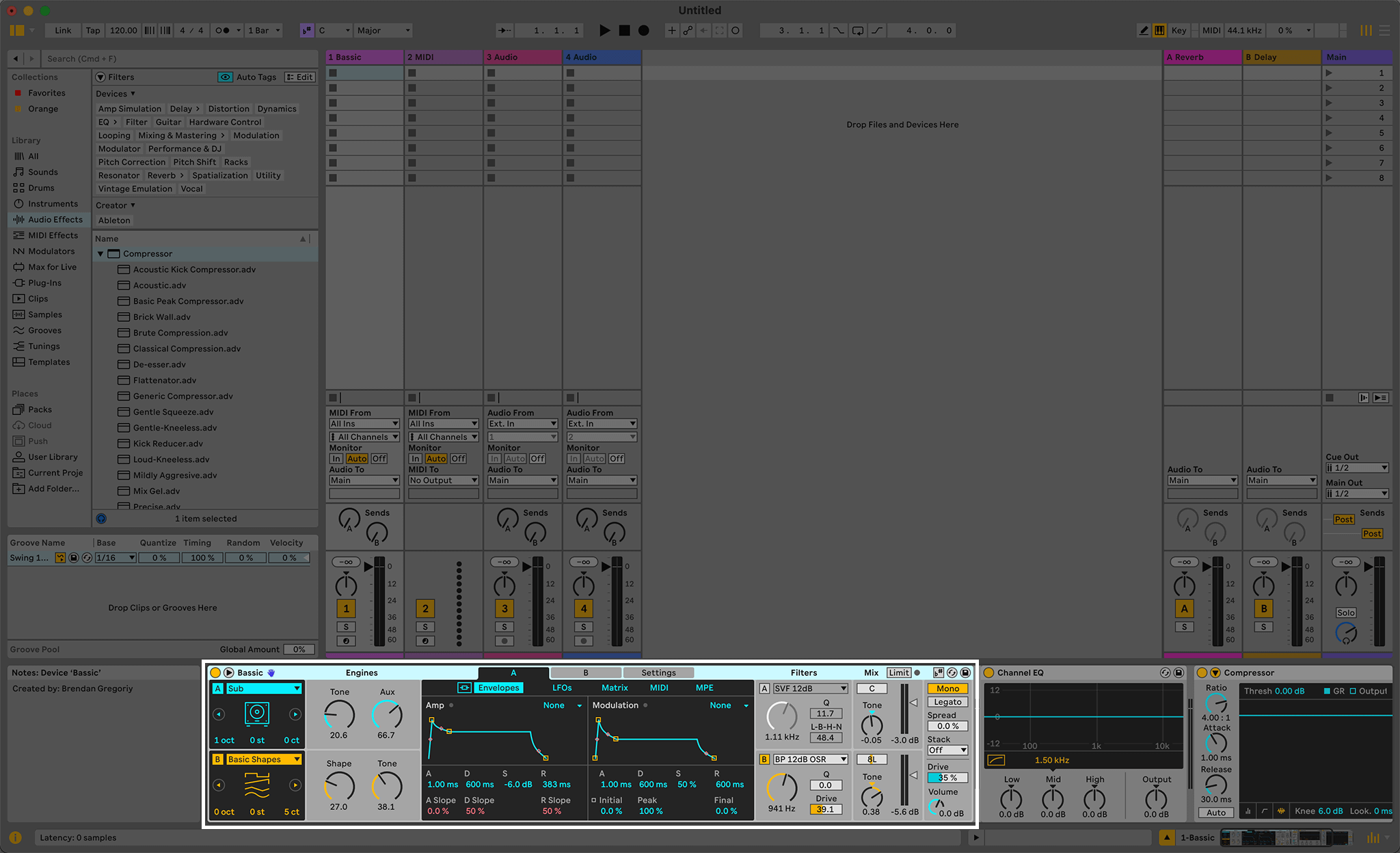

In diesem Beispiel steuert Launch Control XL 3 das markierte Gerät.
Wenn Ihr Gerät über mehr als 16 Regler verfügt, können Sie mit den Seitenlauf -Tasten zwischen ihnen wechseln.

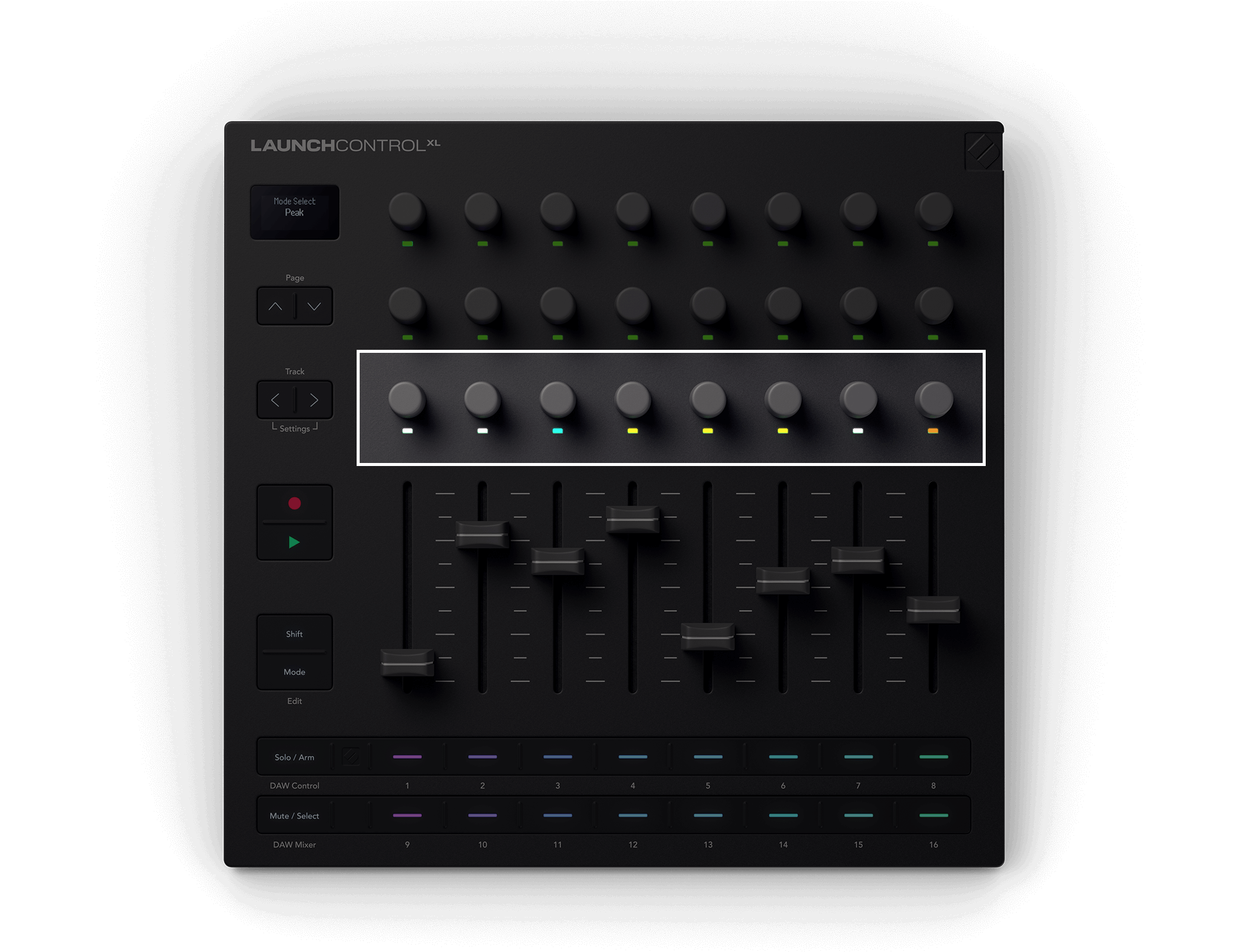

Im DAW-Steuerungsmodus steuert die dritte Enkoder-Reihe den Transport.
Im Enkodermodus Transport können Sie die Kontrollparameter der Arrangement-Ansicht Ihrer DAW über Ihre Enkoder steuern und haben Sie damit volle Kontrolle über Ihr Projekt.
Die Enkoder-LEDs leuchten auf, um anzuzeigen, welche Enkoder verfügbar und miteinander verbunden sind.
|
Enkoder |
Funktion |
Kurzbezeichnung |
Enkoder-LED-Farbe |
|---|---|---|---|
|
1 |
Arrangementansicht Wiedergabeposition |
Wiedergabeposition |
Weiß |
|
2 |
Horizontaler Zoom (in Wiedergabeposition) Track (Sitzungsansicht) |
Horizontaler Zoom |
Weiß |
|
3 |
Vertikaler Zoom (Track-Höhe) Szene (Sitzungsansicht) |
Vertikaler Zoom |
Türkis |
|
4 |
Loop-Anfang |
Zyklusstart |
Gelb |
|
5 |
Loop-Ende |
Zyklusende |
Gelb |
|
6 |
Loop aktiv |
Zyklus aktiv |
Gelb |
|
7 |
Markierungsauswahl |
Markierungsauswahl |
Weiß |
|
8 |
Tempo |
BPM |
Orange |
Im Enkoder-Modus Transport steuert Enkoder 1 die Scrub- oder Wiedergabeposition. Der Enkoder verschiebt die Abspielposition nach links und rechts durch die Beats Ihres Arrangements.
Der Bildschirm zeigt die aktuelle Abspielposition in Takten und Schlägen an.
Dem Zoom in Live sind zwei Enkoder zugeordnet: Horizontaler und vertikaler Zoom.
In der Arrangementansicht lässt ein horizontaler Zoom die Track-Höhen unverändert, während der Ausschnitt, mit der Wiedergabeposition in dessen Mitte, vergrößert bzw. verkleinert wird.
In der Session-Ansicht wechselt der Horizontal-Zoom-Enkoder zwischen den Tracks.
Im Enkoder-Modus Transport steuern die Enkoder 3 und 4 Loop-Anfang- und -Ende in Ihrer DAW.
Nach einer Änderung von Anfang und/oder Ende des Loops zeigt der Bildschirm vorübergehend den geänderten Loop-Punkt sowie seine Position in Takten und Beats an.
Der Enkoder 7 bewegt den Abspielkopf Ihrer DAW zwischen den Markern, die Sie in Ihrer DAW eingerichtet haben.
Drehen des Enkoders im bzw. gegen den Uhrzeigersinn verschiebt Ihre Abspielposition zur nächsten bzw. vorherigen Markierung.
Nach dem Verschieben von Markierungen zeigt der Bildschirm vorübergehend den Namen der Markierung an, zu der Sie verschoben haben.
Wenn Sie bisher noch keine Marker für Ihr Projekt eingerichtet haben, ist der Enkoder Marker Select inaktiv, und wenn Sie ihn verschieben, wird auf dem Bildschirm „Keine Marker“ angezeigt:
Wie Sie Markierungen hinzuzufügen haben, hängt von Ihrer DAW ab. Bitte lesen Sie deshalb das Benutzerhandbuch Ihre speziellen DAW.

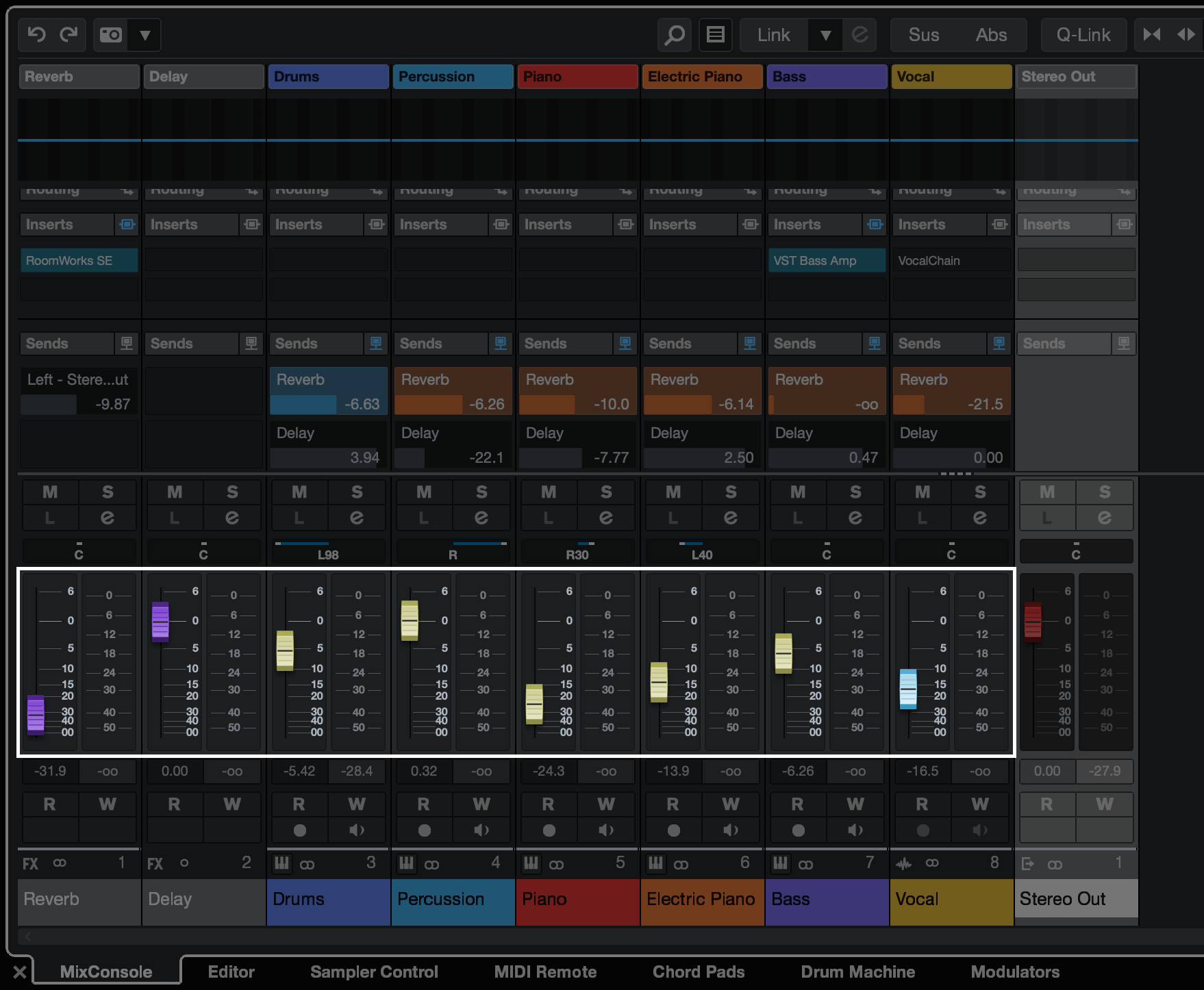

Die Schieberegler haben in Ihrer DAW die alleinige Funktion, die Lautstärke der aktuellen Track-Reihe zu steuern.

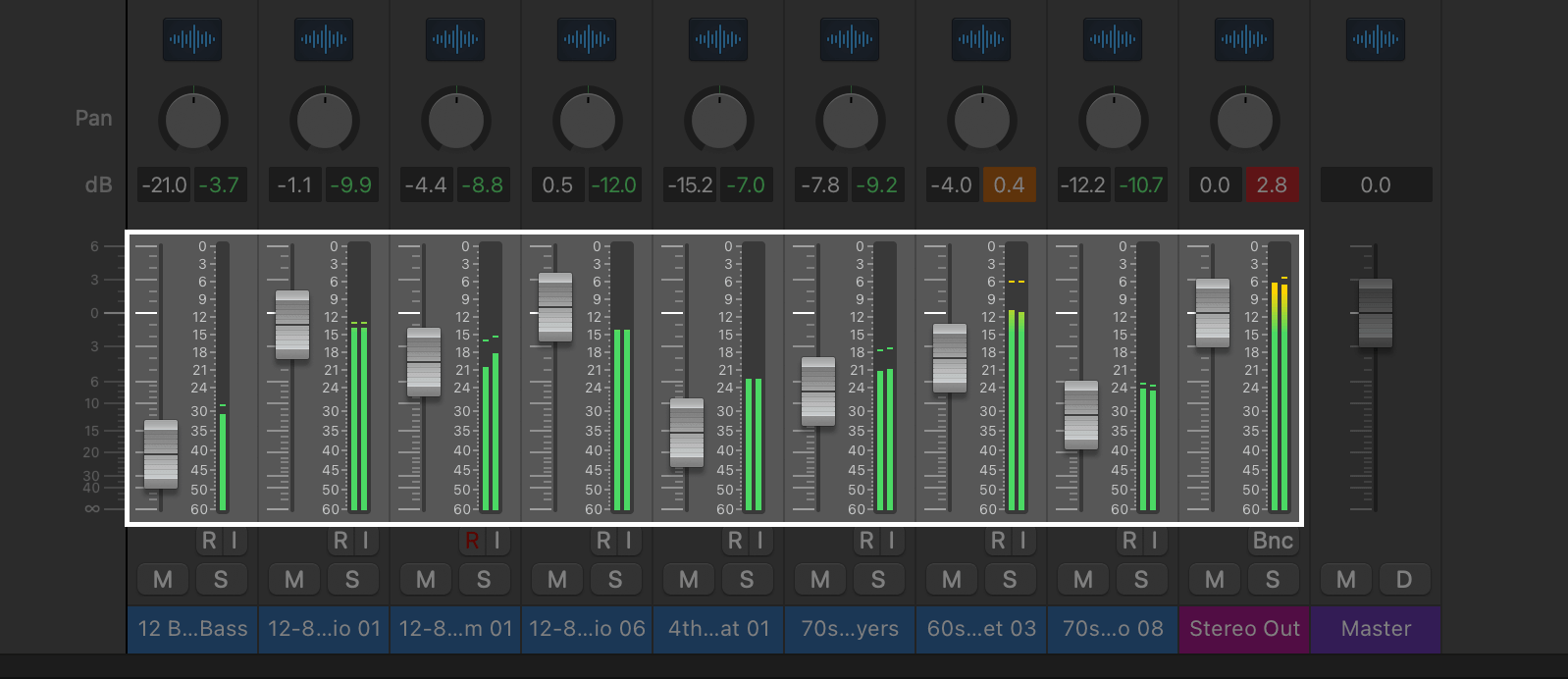

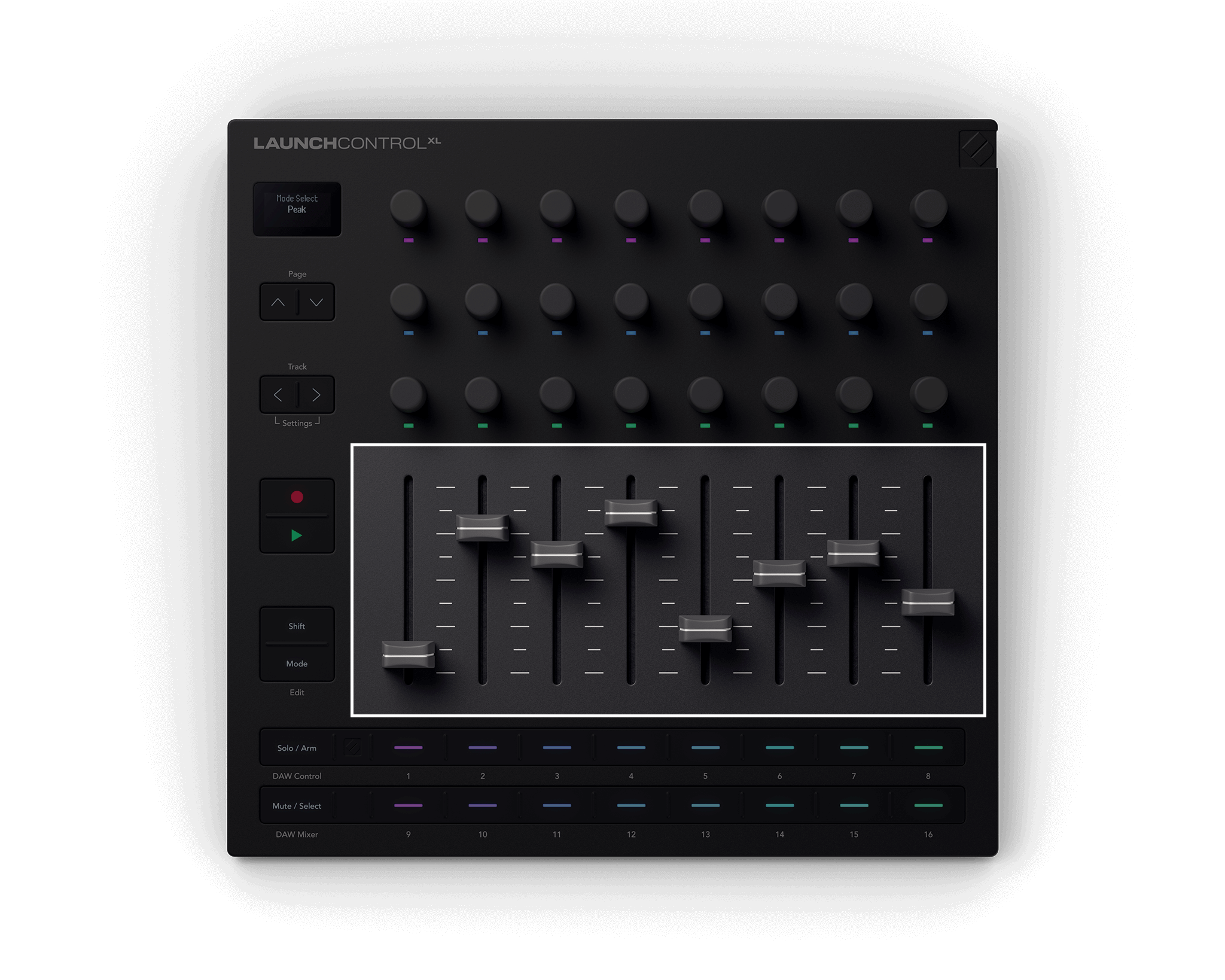

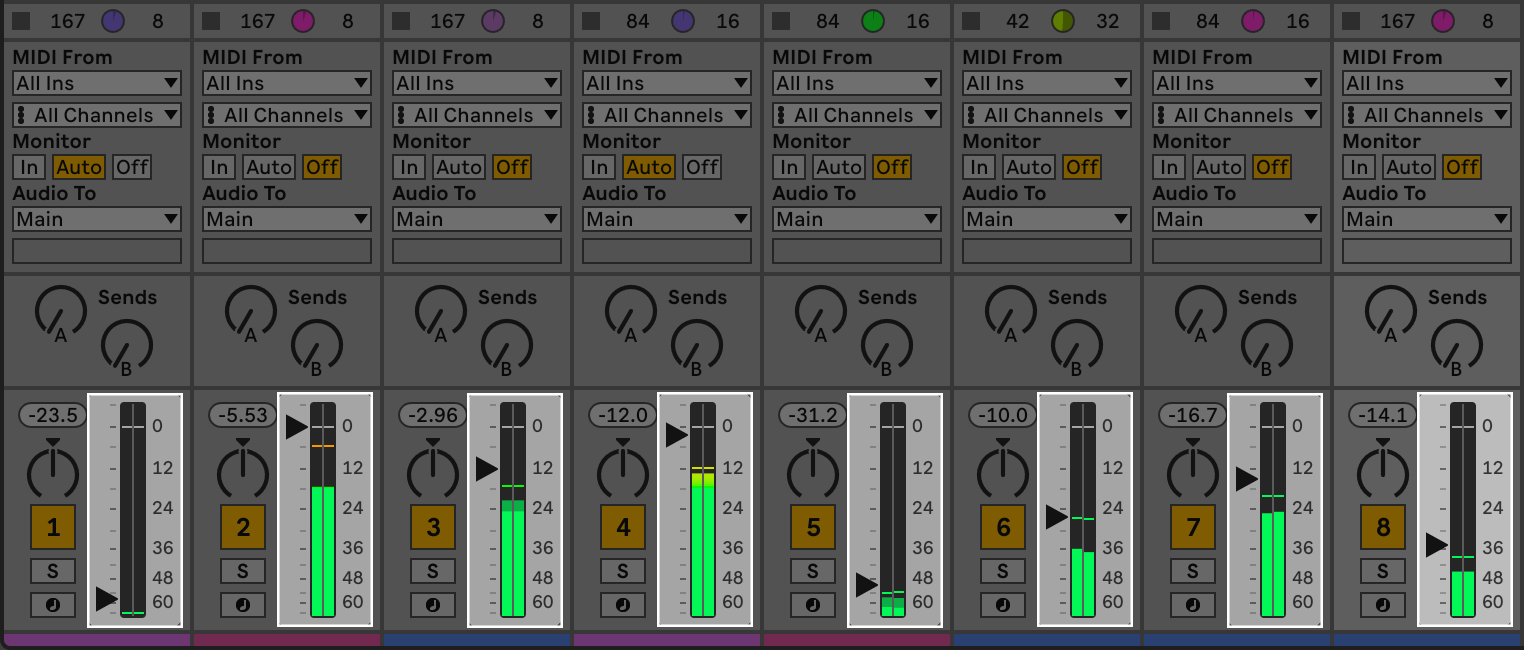

In beiden DAW-Modi steuern die Fader von Launch Control XL 3 die Tracklautstärke der aktuellen Trackbank.
|
|
|
Nach dem Verstellen eines Schiebereglers zeigt der Bildschirm vorübergehend den Track und den Pegel in dB an.

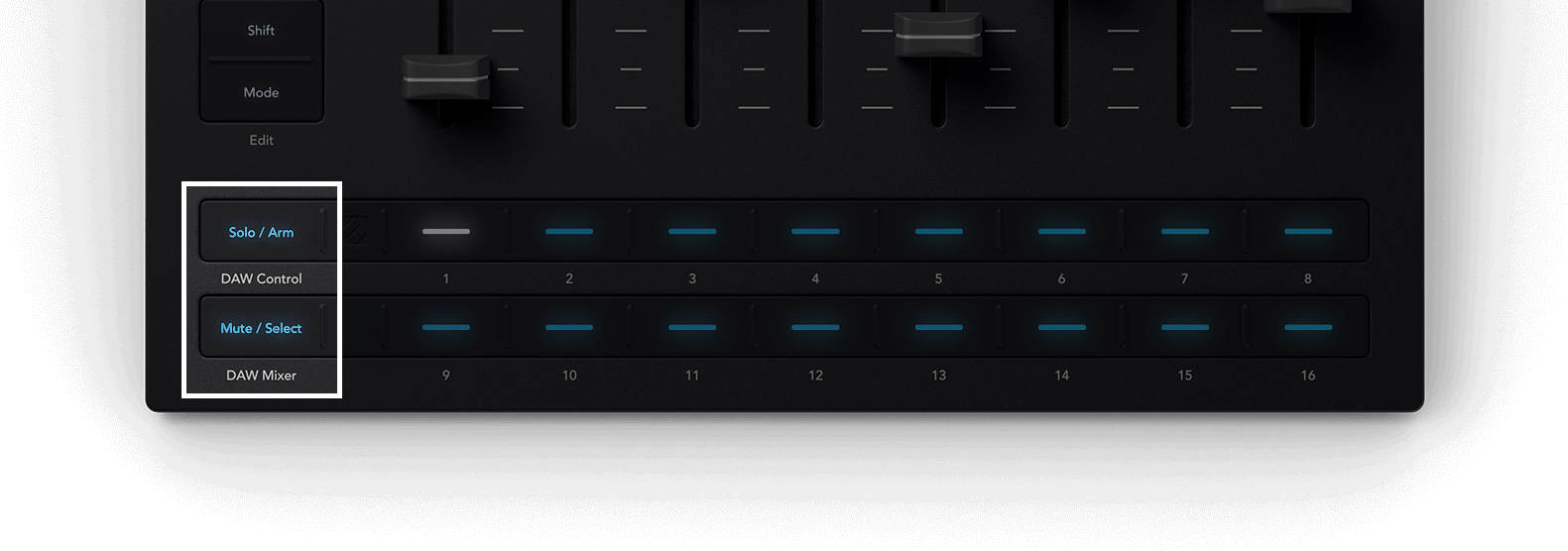

Jede Tastenreihe verfügt über zwei Einstellungen, die Sie individuell steuern können.
-
Die obere Reihe steuert Solo oder Arm .
-
Die untere Reihe steuert Mute oder Select .
Um die Funktion zu ändern, drücken Sie die Taste ganz links in der entsprechenden Reihe.

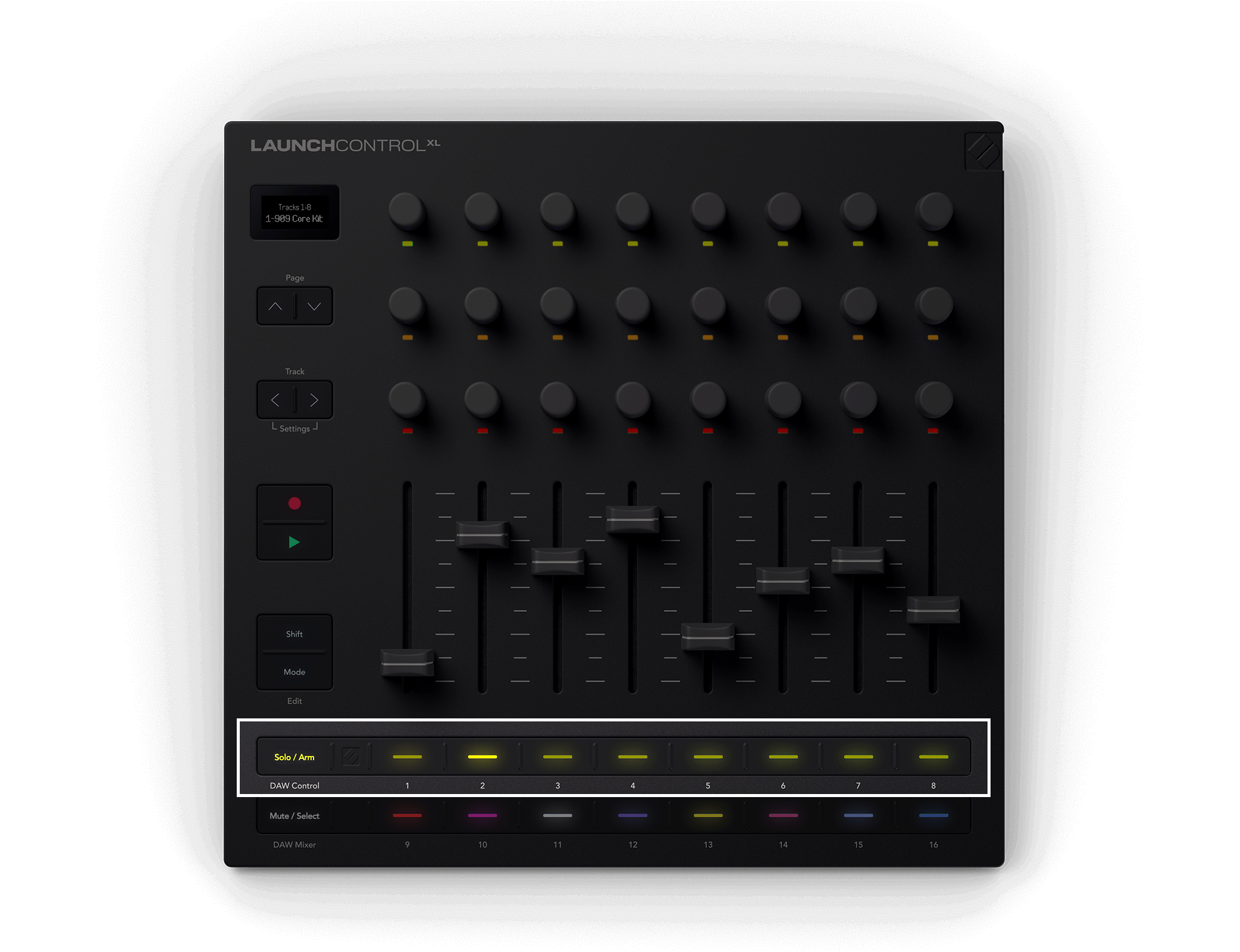

Sie können die obere Tastenreihe zwischen Solo und Record Arm umschalten.

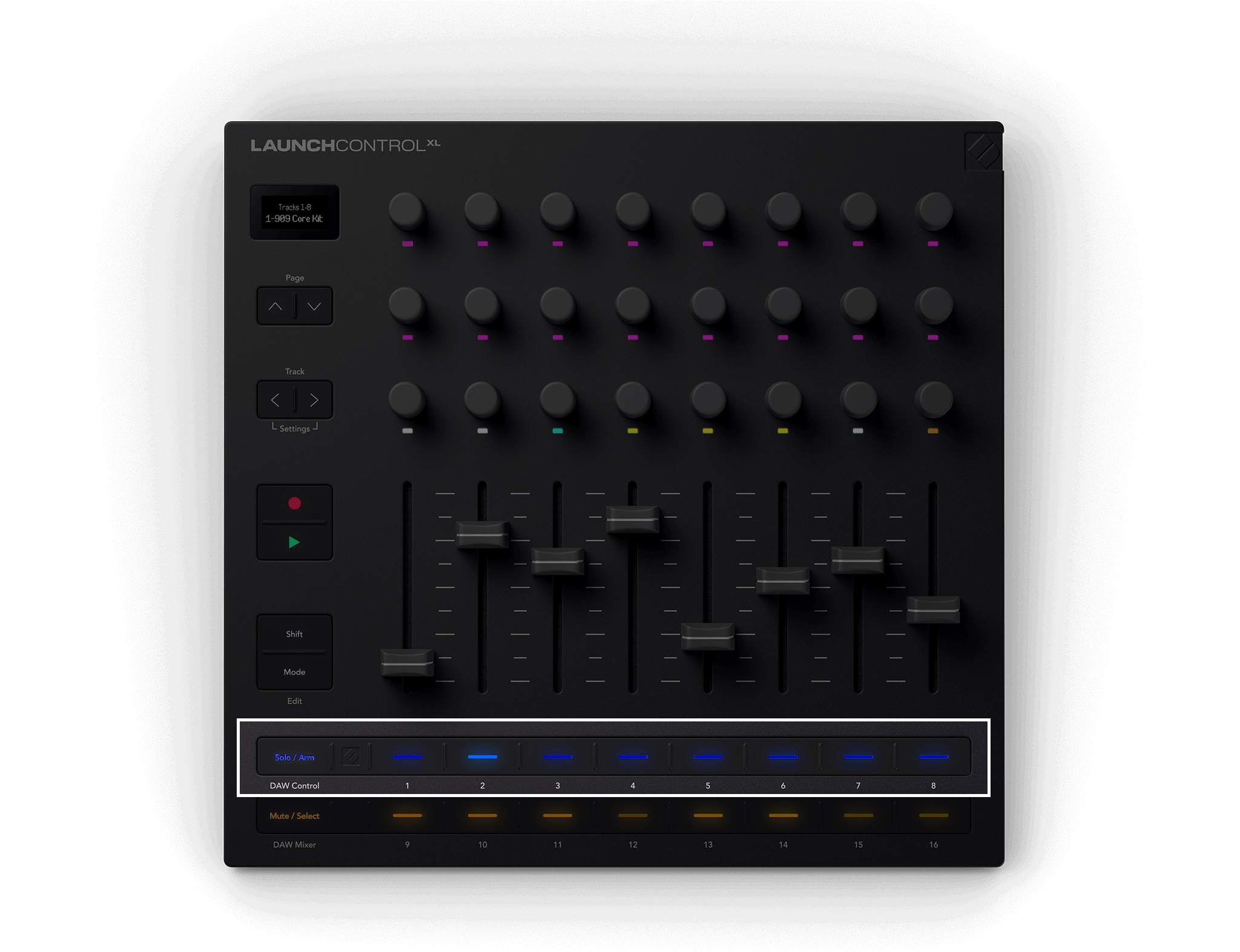

Im Solo -Modus schalten die Tasten den Solo-Status der Tracks um.
|

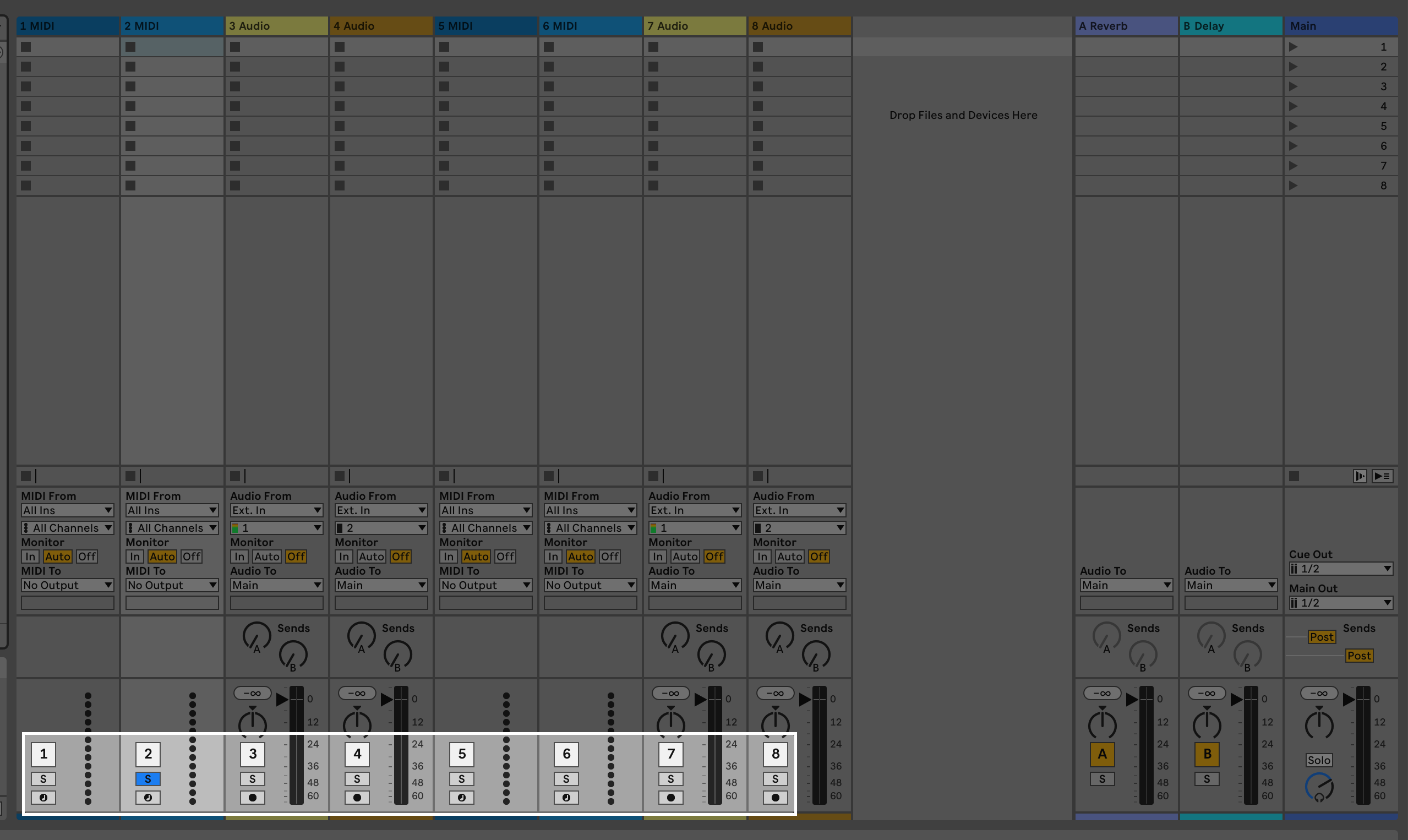

Track 2 ist solo. |
In der Live-Version wird Spur 2 als Solo gespielt. |
Im Solo -Modus leuchten die Tasten hellblau, wenn der Track solo ist, und blau, wenn er nicht solo ist.
Tipp
Wenn Ihr Projekt auf den Cue-Modus statt auf Solo eingestellt ist, aktiviert die Solo -Funktion die Cue-Funktion. Auf diese Weise können Sie Tracks über einen separaten Cue-Ausgang vorhören.
Weitere Informationen finden Sie im Ableton Live-Benutzerhandbuch unter Soloing und Cueing.
Im Bereitschafts- (Aufnahme-) Modus drücken Sie bitte eine Schieberegler-Taste, um einen Track in Bereitschaft bzw. Nicht-Bereitschaft zu versetzen.
|

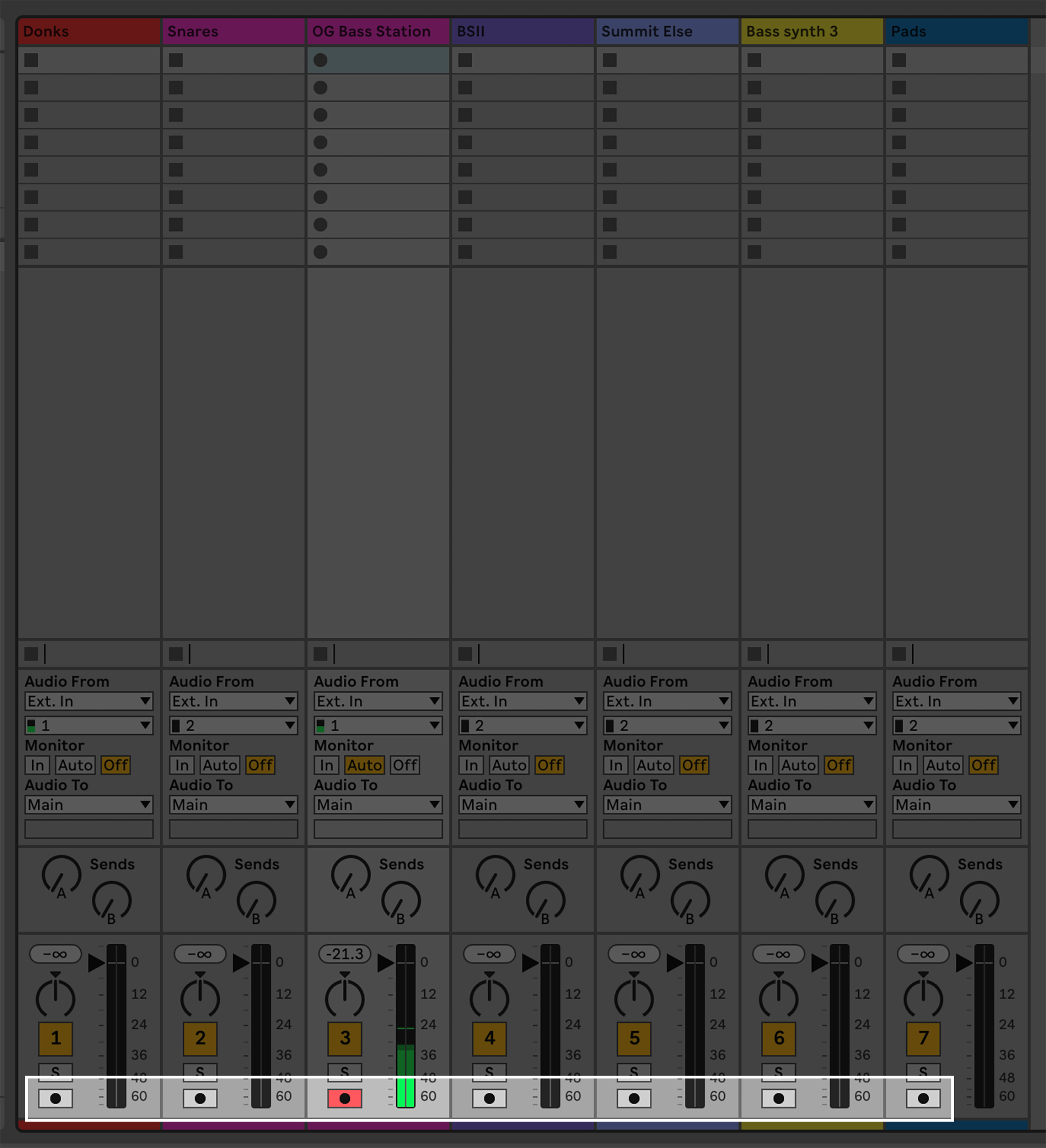

Track 3 oben ist aufnahmebereit. |
Spur 3 in Ableton ist aufnahmebereit. |
Im Bereitschaftsmodus leuchten die Schieberegler-Tasten rot – blass rot, wenn der Track nicht bereit ist, und leuchtend rot, wenn er aufnahmebereit geschaltet ist.

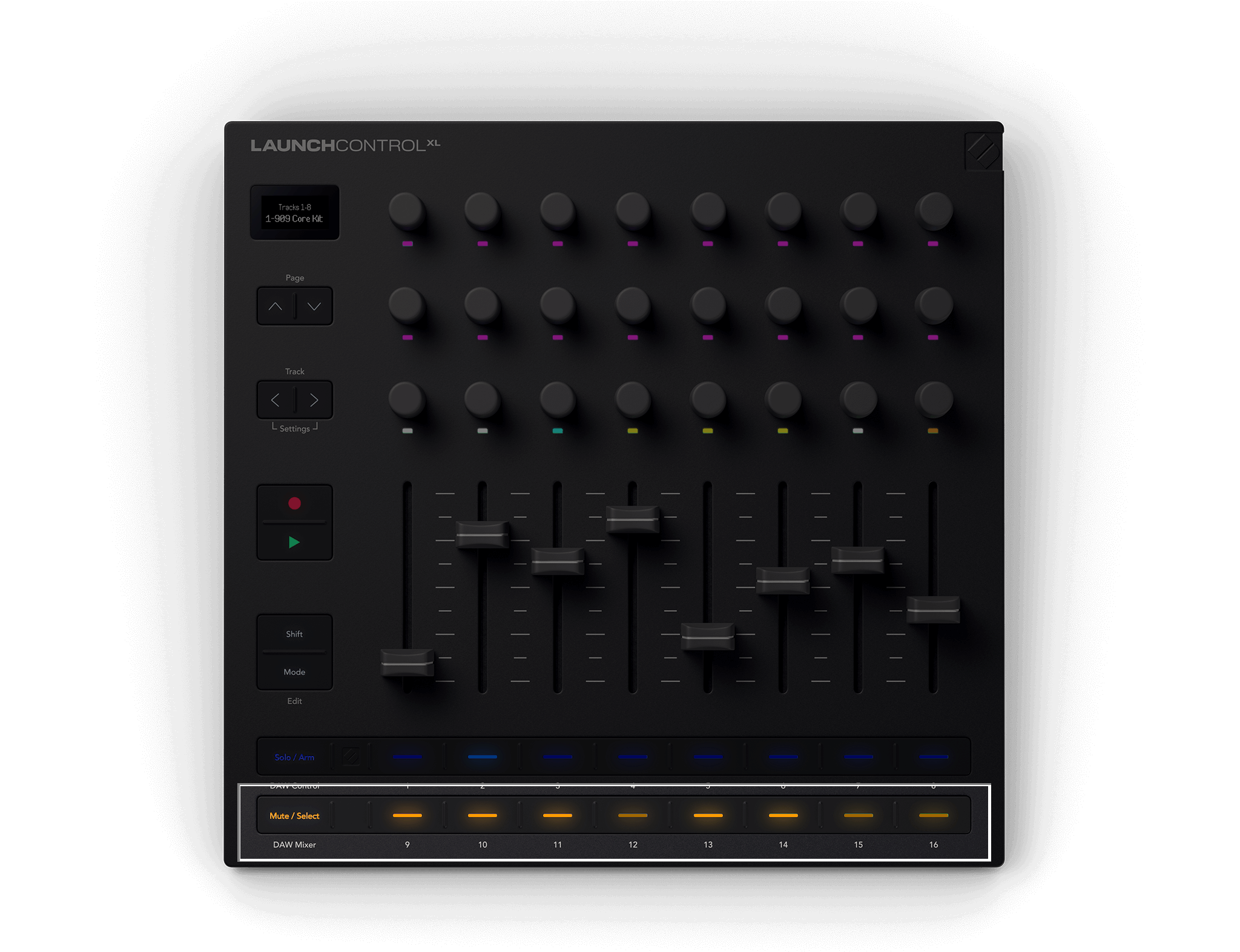

Sie können die untere Tastenreihe zwischen Mute und Track Select umschalten.
Der Modus Stummschalten ändert die Funktion der unteren Reihe, sodass der Stummschaltstatus jedes Tracks angezeigt wird. Durch Drücken einer Taste wird ein Track stummgeschaltet oder die Stummschaltung aufgehoben.
|

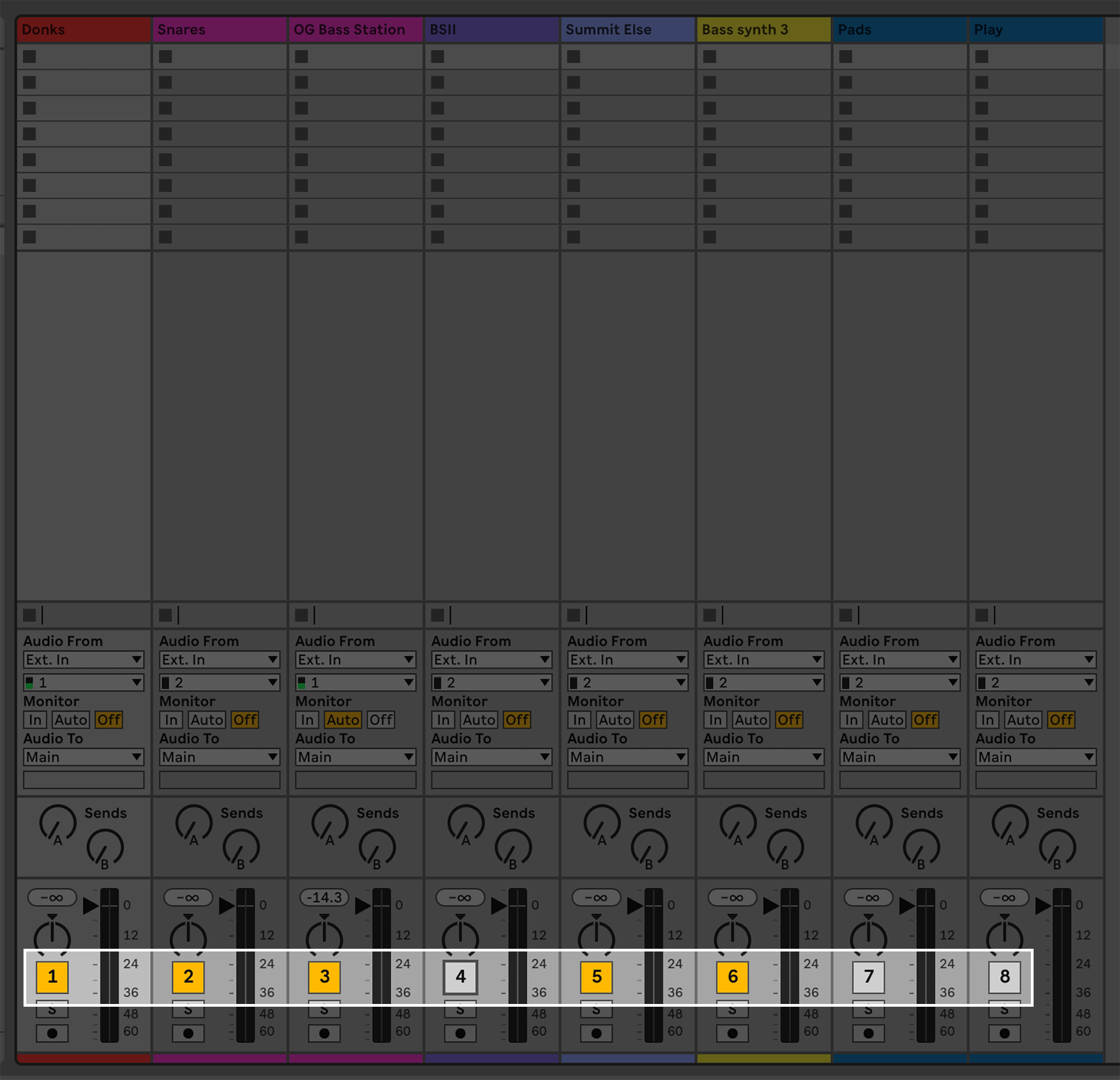

Die Tracks 4, 7 und 8 sind stummgeschaltet (Tasten 12, 15 und 16 sind gedimmt). |
Die Spuren 4, 7 und 8 sind in Live stummgeschaltet. |

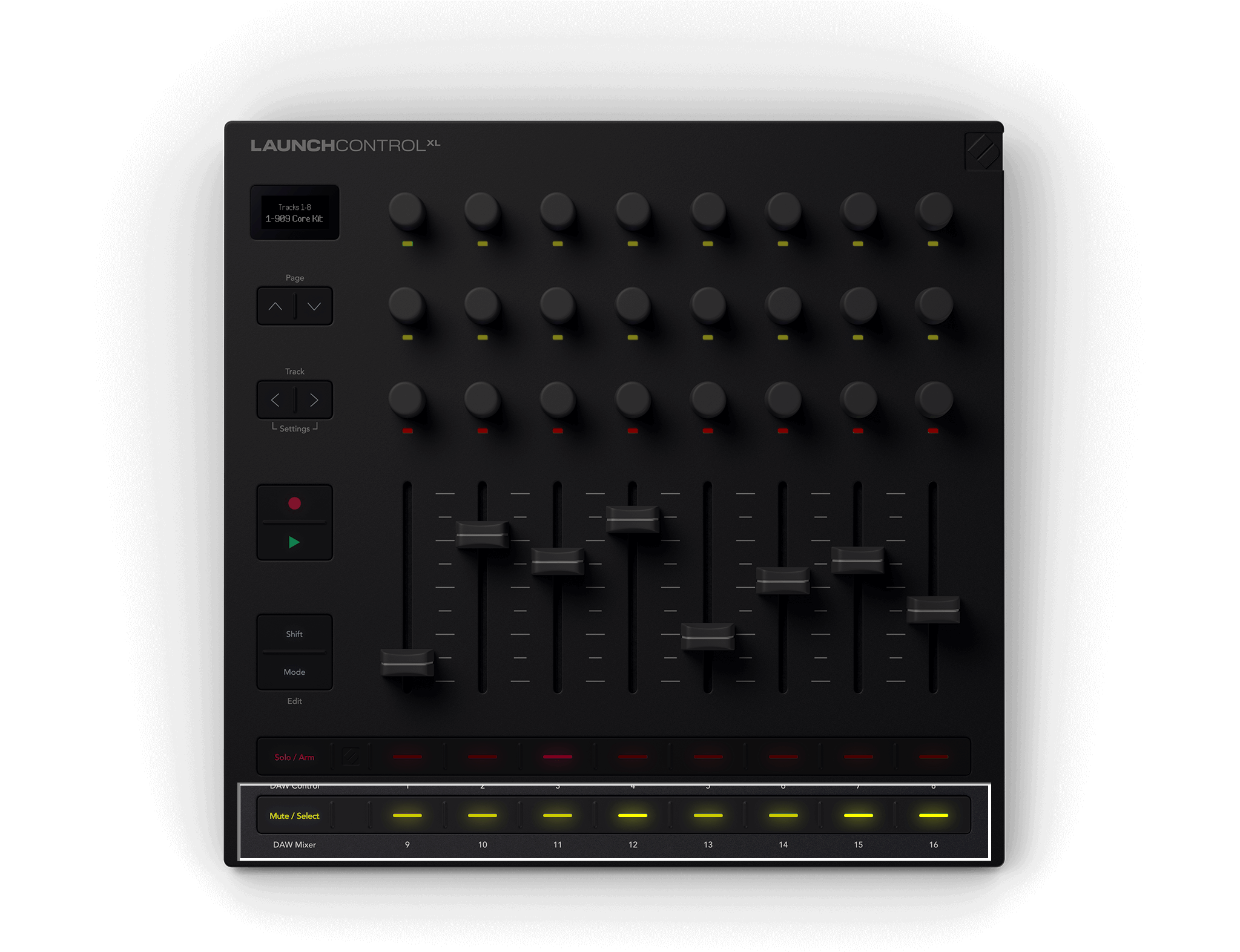

Im Stummschaltung -Modus leuchten die Tasten orange; hellorange, wenn der Track aktiv ist, und gedämpft gelb für stummgeschaltete Tracks.
Im Auswahl -Modus wählen die Tasten Tracks in Ihrer DAW für die Wiedergabe und eine detailliertere Gerätesteuerung aus.
|

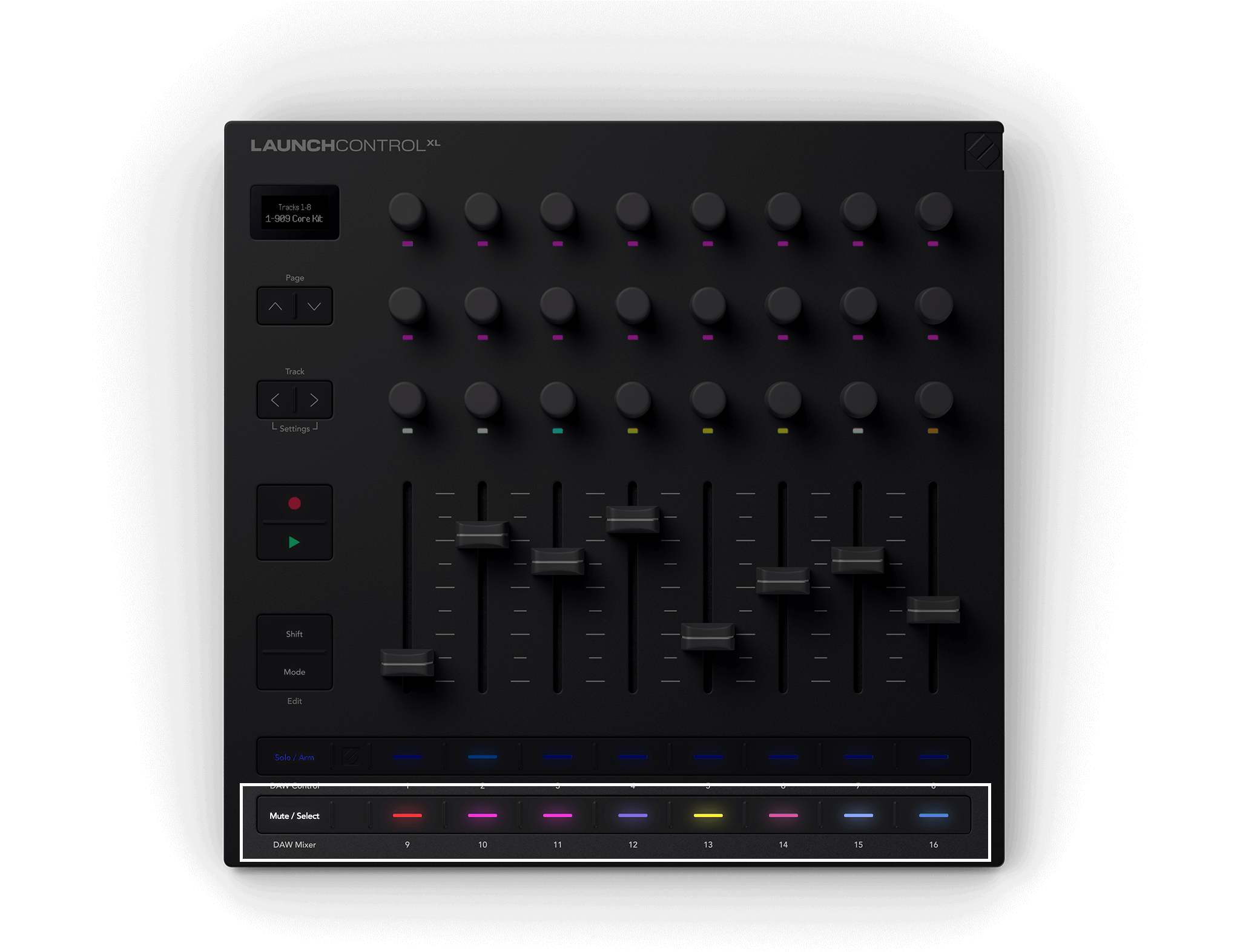

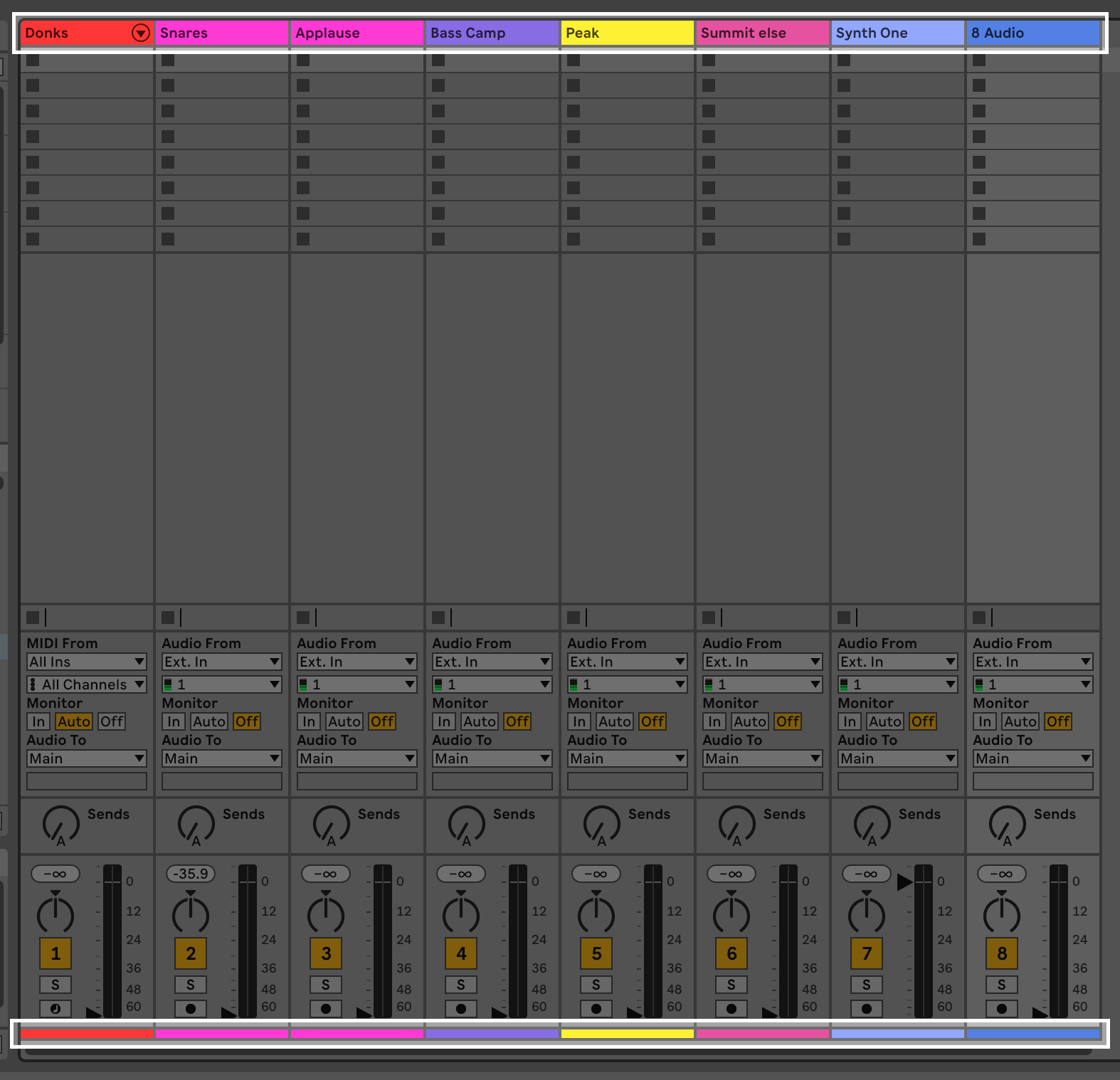

Die Auswahl -Tasten leuchten in den Farben der Tracks in Live. |
Die Trackfarben in Live. |
Im Auswahlmodus leuchten die Schieberegler-Tasten in den Farben der Tracks auf. Der ausgewählte Track leuchtet weiß.
Der ausgewählte Track leuchtet mit voller Helligkeit, die anderen Tracks sind gedimmt.
Nach Auswahl eines Tracks zeigt der Bildschirm diesen vorübergehend an.
Mit der Wiedergabetaste steuern Sie die Wiedergabefunktion von Live:
-
Wenn die Wiedergabe angehalten ist, wird die Wiedergabe vom Anfang der Session oder vom Startmarker aus gestartet.
-
Wenn die Wiedergabe läuft, wird sie angehalten.
-
Wenn Sie die Umschalttaste und die Wiedergabetaste gedrückt halten, wird die Wiedergabe an der Stelle fortgesetzt, an der sie angehalten wurde.
Mit „Record“ wird die Arrangement-Aufnahme ein- und ausgeschaltet. Wenn die Aufnahme in Live aktiv ist, leuchtet die Taste vollständig.
Aufnahme aktiv
Tipp
Standardmäßig startet das Drücken der Aufnahmetaste in Live den Transport und die Aufnahme.
Sie können dies ändern, sodass durch Drücken der Aufnahmetaste die Aufnahme vorbereitet wird, aber erst mit dem Drücken der Wiedergabetaste gestartet wird.

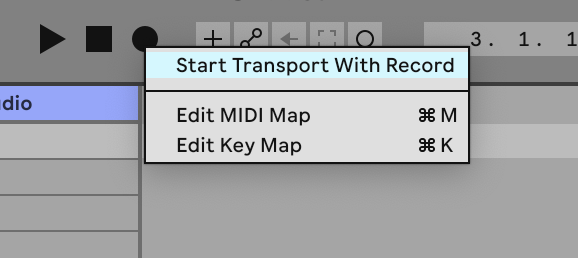

Klicken Sie dazu mit der rechten Maustaste auf die Aufnahmetaste in Ableton Live und wählen Sie „
In den folgenden Abschnitten wird die Integration des Launch Control XL 3 in Logic Pro erläutert.
Wenn Sie Ihr Launch Control XL 3 mit Logic Pro verbinden und das Skript installiert ist, wird es automatisch als Bedienoberfläche eingerichtet.
Wenn das Launch Control XL 3 nicht automatisch erkannt wird, müssen Sie es in den Einstellungen für die Bedienoberfläche einrichten.
-
Laden Sie das Launch Control XL 3-Skript für Logic Pro von der Download-Seite hier herunter:
Installieren Sie das Skript aus dem Download-Ordner Ihres Computers.
-
Öffnen Sie Logic Pro, Launch Control XL 3 sollte automatisch eingerichtet werden.
Ist dies nicht der Fall, gehen Sie zu:
-
Logic Pro (in der oberen Menüleiste).
-
Steuerungsoberflächen.
-
Einrichten…
-
-
Klicken Sie auf Launch Control XL 3 auf der rechten Seite des Fensters.
-
Setzen Sie die Dropdown-Menüs „Eingang“ und „Ausgang“ auf LCXL3 Eingang und LCXL3 Ausgang.
-
Schließen Sie das Fenster „Steuerungsoberflächen einrichten“.

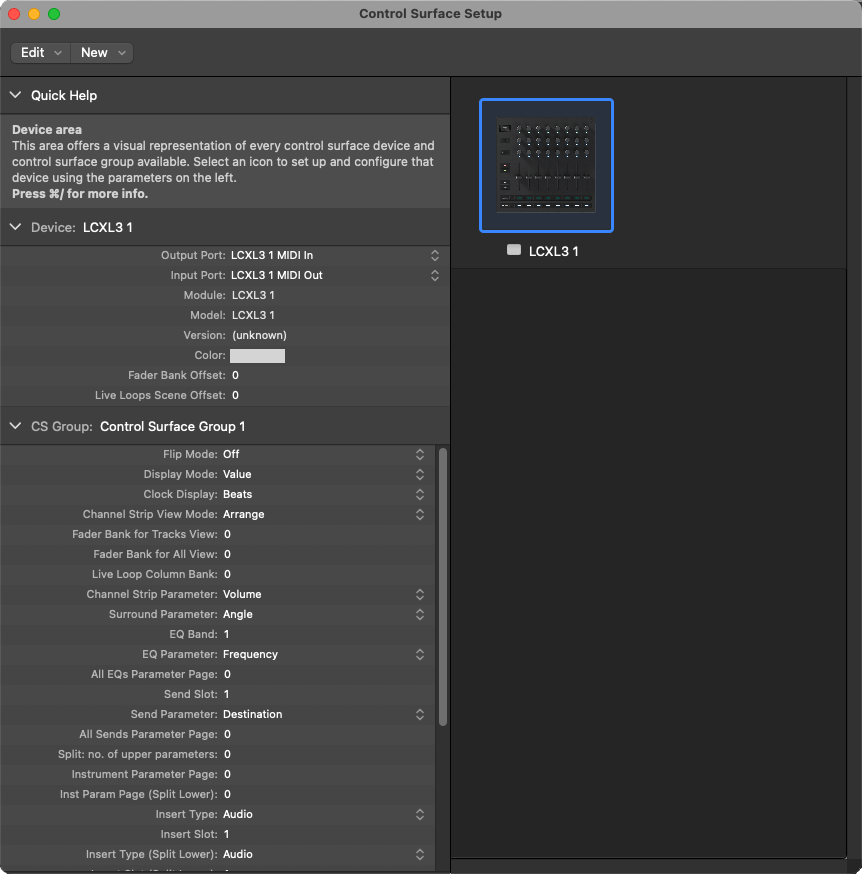

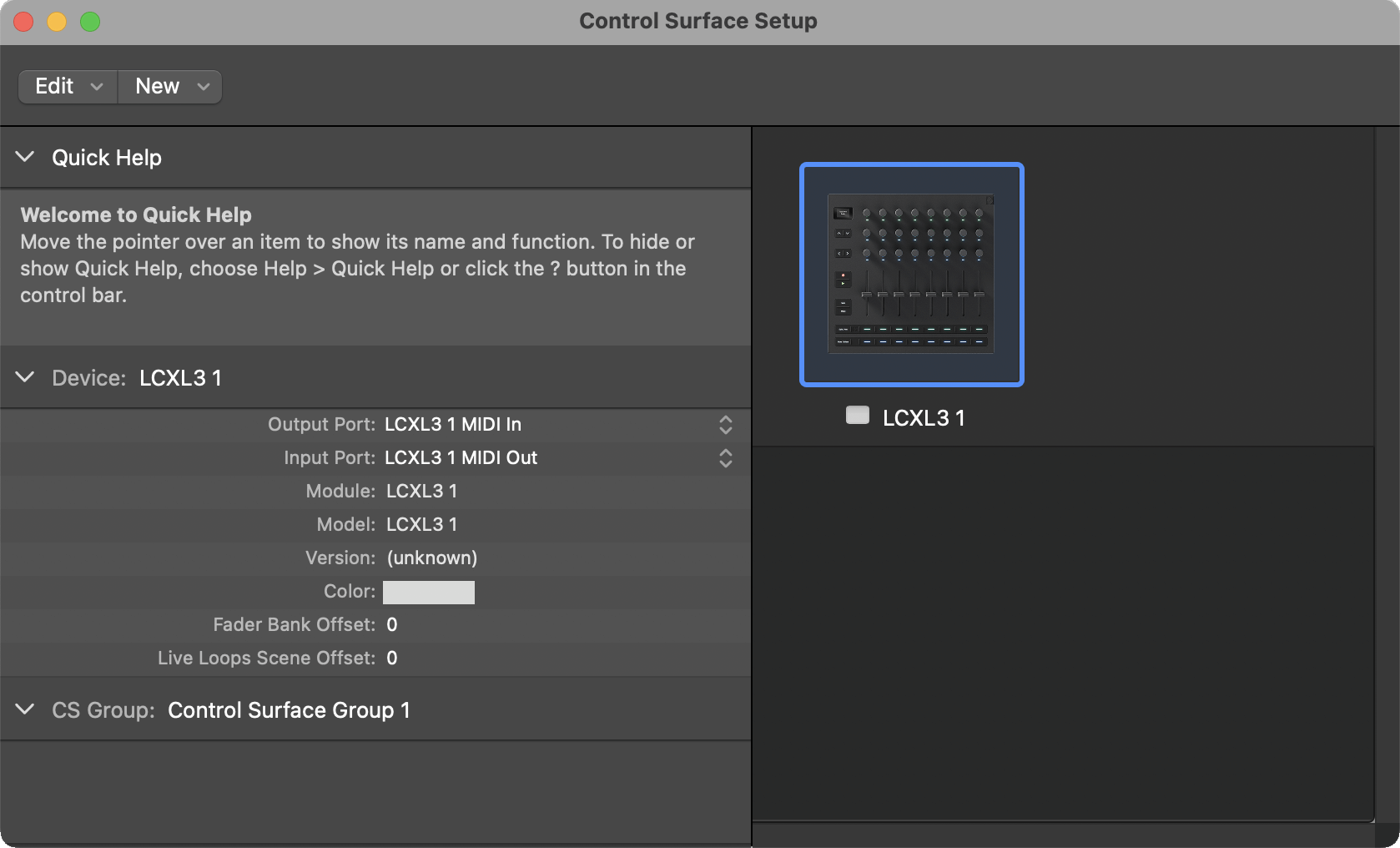

Nach der Einrichtung sollte Ihre MIDI-Einstellungsseite wie folgt aussehen:
Drücken Sie die Tasten Track , um zum nächsten/vorherigen Track in Logic Pro zu wechseln.
Nach dem Verschieben von Tracks zeigt der Bildschirm Ihres vorübergehend den Titel des neuen Tracks an.
Wenn Sie die Umschalttaste gedrückt halten, leuchten die aktuell nutzbaren Track-Tasten auf. Befinden Sie sich beispielsweise auf Track 1, leuchtet die Taste < Track nicht, da Sie nur zum nächsten Track wechseln können.
Mit derUmschalt-Taste können Sie Steuerelemente in der Vorschau anzeigen. Halten Sie dieUmschalt-Taste gedrückt und bewegen Sie ein Steuerelement; der Bildschirm zeigt den Wert an, ohne ihn zu ändern. Sie können die Umschalttaste auch zweimal drücken, um sie zu verriegeln.
Tipp
Sie können Steuerelemente in jedem Modus auf dem Launch Control XL 3 in der Vorschau anzeigen.
Der Launch Control XL 3 verfügt über zwei DAW-Enkoder-Modi.
Um den Modus zu wechseln, drücke Mode und wähle unten links entweder DAW Mixer (Mute/Select) oder DAW Control (Solo/Arm). Drücke Mode erneut, um die Modusauswahl zu beenden.
Diese Modi ändern die Zuordnung der Enkoder. Die Fader und Tasten steuern immer dieselben Elemente.
Im DAW Mixer -Modus steuert jede Enkoder-Reihe einen anderen Satz von Mixer-Einstellungen:
-
Sende-Level für die aktuelle Track-Bank.
-
Sende-Level für die aktuelle Track-Bank.
-
Pan-Wert für die aktuelle Track-Bank.

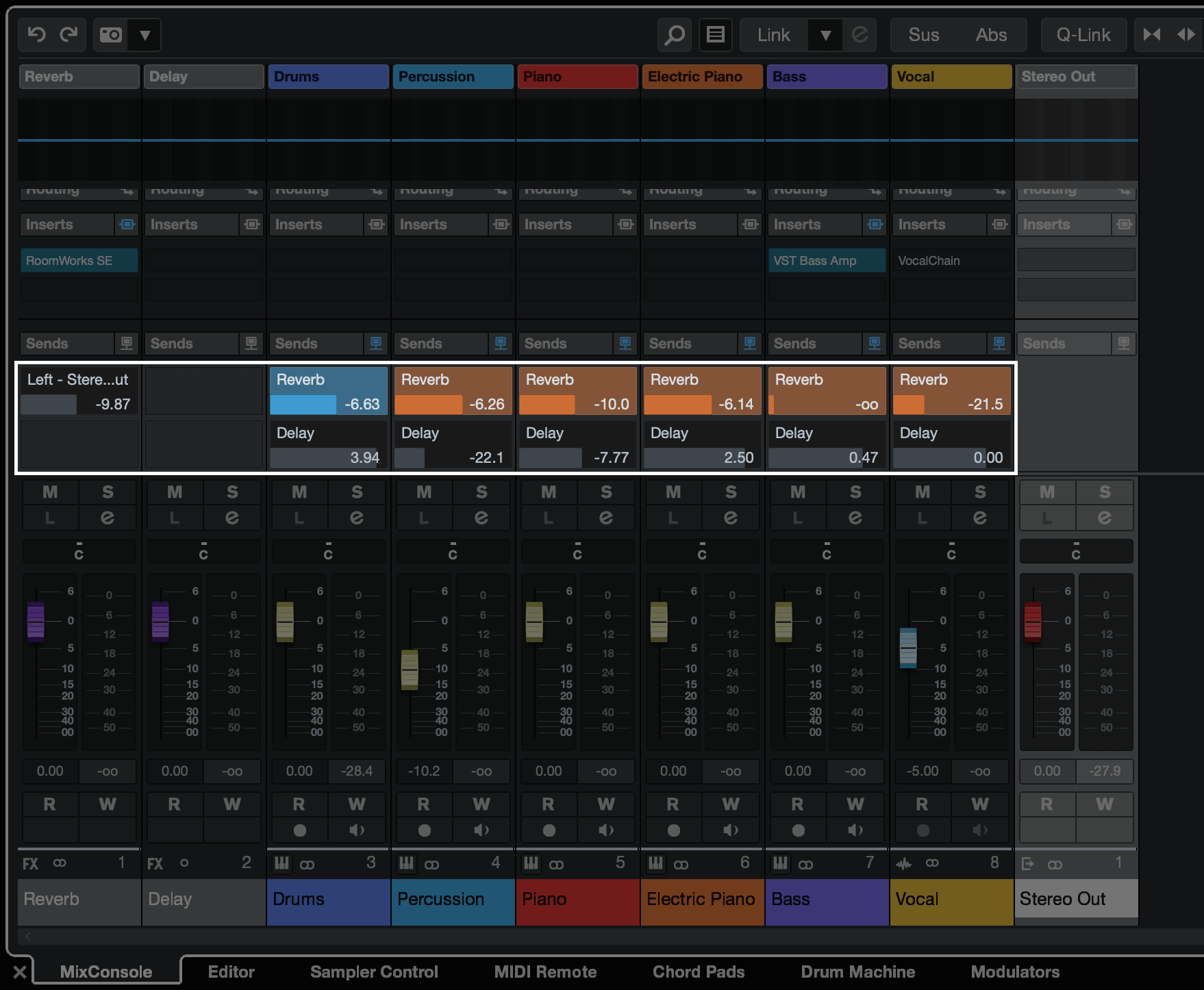

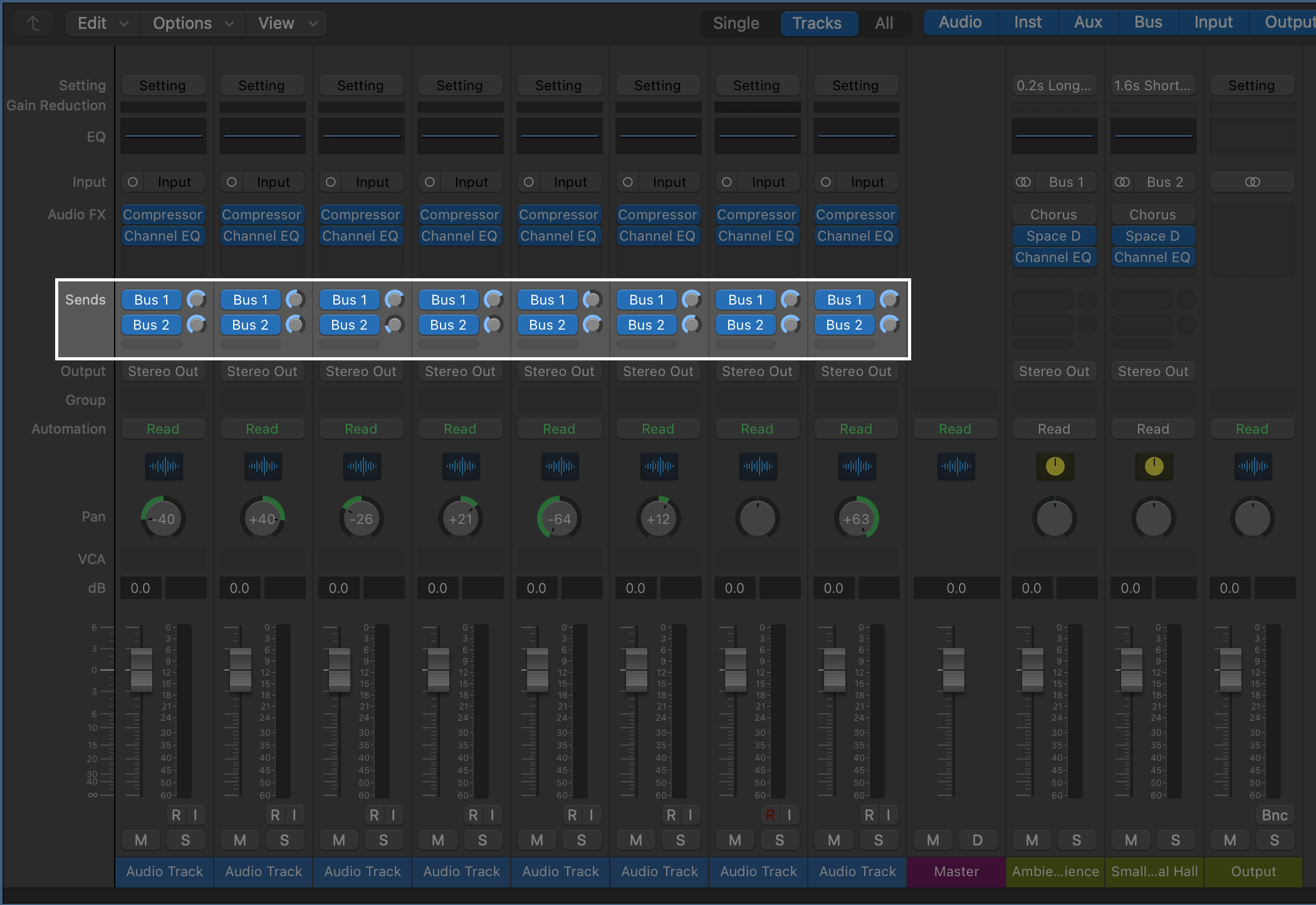

Im DAW-Mixer -Modus steuern die beiden oberen Enkoder-Reihen die Sende-Pegel für die aktuelle Trackbank.
|
|
|
Wenn Sie mehr als zwei Sends haben, navigieren Sie mit den Seitenlauf -Tasten durch die verschiedenen Sends.
Die LEDs der Enkoder leuchten in der oberen Reihe gelb und in der zweiten Reihe orange. Die Farben ändern sich nicht, wenn Sie durch Ihre Sends blättern.
Wenn Sie die Sends ändern, werden die Namen der Sends auf dem Bildschirm angezeigt.

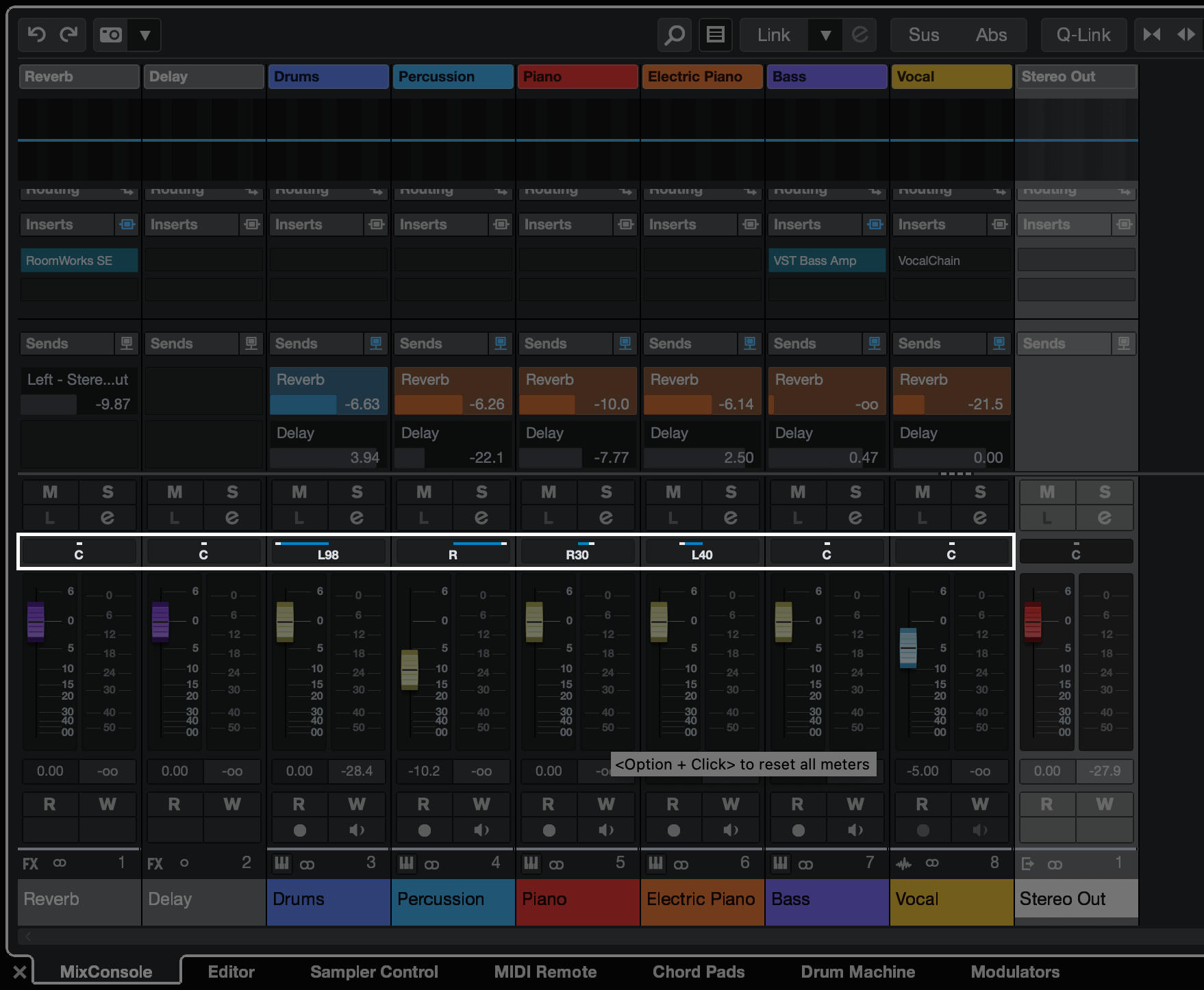

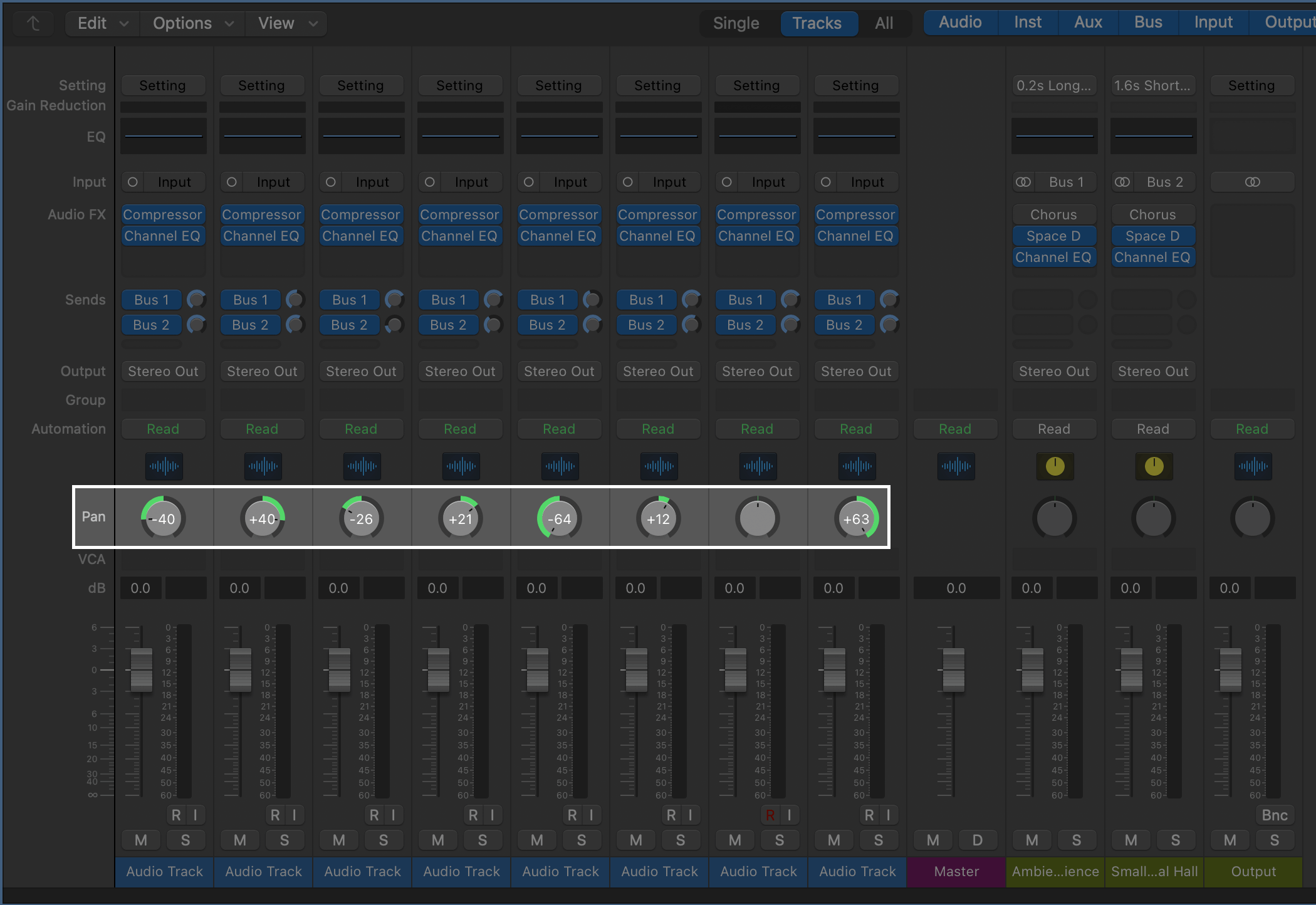

Im DAW Mixer -Modus steuert die dritte Enkoder-Reihe die Pan für die aktuelle Trackbank.
Die LEDs der Enkoder leuchten rot, wenn sie die Panorama-Steuerung übernehmen.
|
|
|
Wenn Sie einen Pan-Enkoder bewegen, werden auf dem Bildschirm der Name des Tracks und die Pan-Position angezeigt, wobei L für links, C für Mitte und R für rechts steht.
Im DAW-Steuerungsmodus steuert jede Enkoder-Reihe einen anderen Satz von Logic Pro-Einstellungen:
Enkoder-Reihe:
-
Intelligente Steuerelemente für das aktuell ausgewählte Plugin oder Logic EQ-Steuerelemente.
-
Intelligente Steuerelemente für das aktuell ausgewählte Plugin oder Logic EQ-Steuerelemente.
-
Transportsteuerung.
Standardmäßig steuern die beiden oberen Enkoder-Reihen die Smart Controls von Logic Pro für das aktuelle Plugin.
Wenn das Plugin oder Instrument über mehr als acht Smart Controls verfügt, können Sie mit den Enkoder-Reihen-Tasten zu zusätzlichen Seiten wechseln.
Wenn Sie die Seite -Tasten drücken, wechseln die beiden oberen Enkoder-Reihen von den Smart Controls von Logic Pro zu den EQ-Reglern von Logic Pro.
Nach dem Verstellen eines Enkoders zeigt Ihr Bildschirm den Track, den Parameter und den Wert an.
|
|
|
Tipp
Sie können auf die Smart Controls von Logic Pro in der oberen linken Ecke von Logic zugreifen oder auf Ihrer Mac-Tastatur den Shortcut „B“ verwenden.

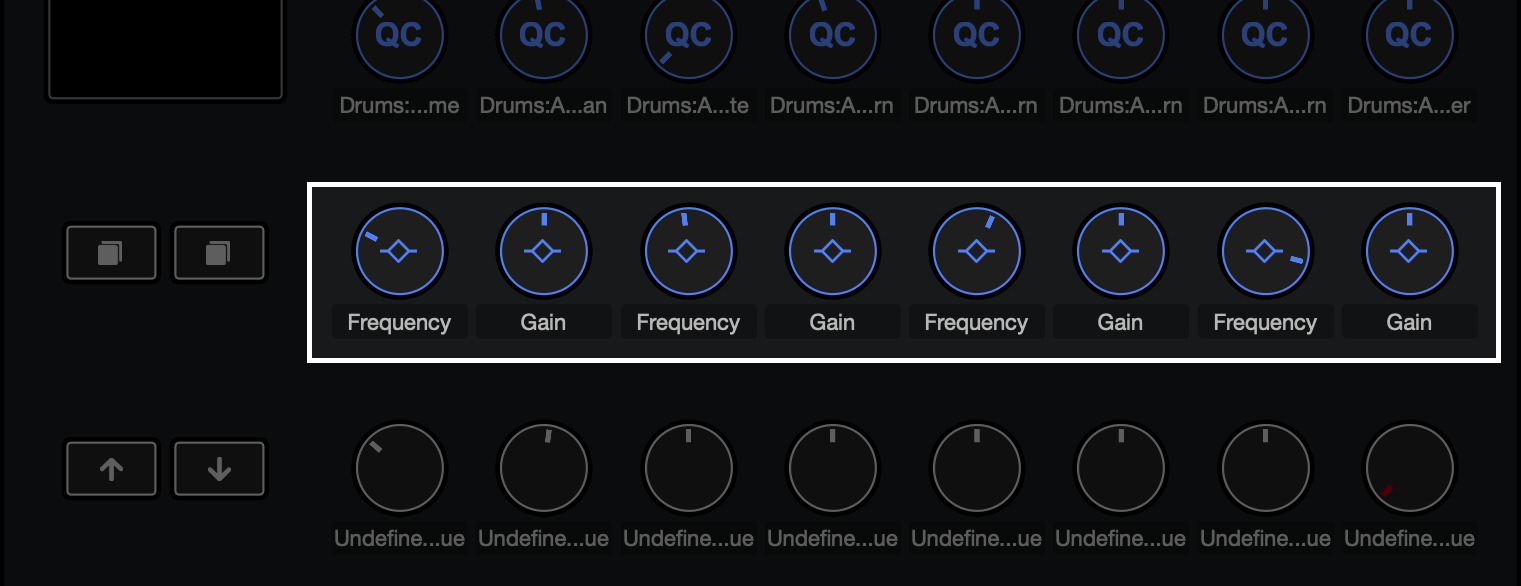

Um auf die EQ-Enkoder-Steuerung zuzugreifen, drücken Sie die Taste Seite nach unten, bis auf dem Bildschirm „EQ“ angezeigt wird.
Der Mixer-EQ-Modus fügt dem ausgewählten Track ein EQ-Plugin hinzu, falls noch keines vorhanden ist.
Im EQ-Mischpultmodus ordnen sich die Enkoder den folgenden EQ-Steuerelementen bei Logic Pro zu:
|
Enkoder |
Parameter |
Name des Bildschirms |
|---|---|---|
|
1 |
Band 2 Frequenz |
Low Shelf |
|
2 |
Band 2 Verstärkung |
Low Shelf |
|
3 |
Band 4 Frequenz |
Low Mid |
|
4 |
Band 4 Verstärkung |
Low Mid |
|
5 |
Band 6 Frequenz |
High Mid |
|
6 |
Band 6 Verstärkung |
High Mid |
|
7 |
Band 7 Frequenz |
High Shelf |
|
8 |
Band 7 Verstärkung |
High Shelf |
Im DAW-Steuerungsmodus steuert die dritte Enkoder-Reihe den Transport.
Im Enkodermodus Transport können Sie die Kontrollparameter der Arrangement-Ansicht Ihrer DAW über Ihre Enkoder steuern und haben Sie damit volle Kontrolle über Ihr Projekt.
Die Enkoder-LEDs leuchten auf, um anzuzeigen, welche Enkoder verfügbar und miteinander verbunden sind.
|
Enkoder |
Funktion |
Kurzbezeichnung |
Enkoder-LED-Farbe |
|---|---|---|---|
|
1 |
Arrangementansicht Wiedergabeposition |
Schrubben |
Helles Blaugrün |
|
2 |
Horizontaler Zoom (in Wiedergabeposition) |
Zoom |
Blau |
|
3 |
Loop-Anfang |
Zyklusstart |
Gelb |
|
4 |
Loop-Ende |
Zyklusende |
Gelb |
|
5 |
Loop aktiv |
Zyklus |
Gelb |
|
6 |
Markierungsauswahl |
Markierungsauswahl |
Weiß |
|
7 |
N/A |
||
|
8 |
Tempo |
Tempo |
Grün |
Im Enkoder-Modus Transport steuert Enkoder 1 die Scrub- oder Wiedergabeposition. Der Enkoder verschiebt die Abspielposition nach links und rechts durch die Beats Ihres Arrangements.
Der Bildschirm zeigt die aktuelle Abspielposition in Takten und Schlägen an.
Im Enkoder-Modus Transport erhöht und verringert Enkoder 2 das Ausmaß des Zoom.
Drehen des Zoom-Enkoders im Uhrzeigersinn bewirkt Vergrößerung, Drehen gegen den Uhrzeigersinn Verkleinerung.
Der Bildschirm zeigt vorübergehend die letzte Zoom-Änderung an:
|
|
|
Im Enkoder-Modus Transport steuern die Enkoder 3 und 4 Loop-Anfang- und -Ende in Ihrer DAW.
Nach einer Änderung von Anfang und/oder Ende des Loops zeigt der Bildschirm vorübergehend den geänderten Loop-Punkt sowie seine Position in Takten und Beats an.
Der Enkoder 7 bewegt den Abspielkopf Ihrer DAW zwischen den Markern, die Sie in Ihrer DAW eingerichtet haben.
Drehen des Enkoders im bzw. gegen den Uhrzeigersinn verschiebt Ihre Abspielposition zur nächsten bzw. vorherigen Markierung.
Nach dem Verschieben von Markierungen zeigt der Bildschirm vorübergehend den Namen der Markierung an, zu der Sie verschoben haben.
Wenn Sie bisher noch keine Marker für Ihr Projekt eingerichtet haben, ist der Enkoder Marker Select inaktiv, und wenn Sie ihn verschieben, wird auf dem Bildschirm „Keine Marker“ angezeigt:
Wie Sie Markierungen hinzuzufügen haben, hängt von Ihrer DAW ab. Bitte lesen Sie deshalb das Benutzerhandbuch Ihre speziellen DAW.
Die Schieberegler haben in Ihrer DAW die alleinige Funktion, die Lautstärke der aktuellen Track-Reihe zu steuern.
In beiden DAW-Modi steuern die Launch Control XL 3 Fader stets die Fader-Lautstärke der aktuellen Bank mit acht Tracks.
|
|
|
Nach dem Verstellen eines Schiebereglers zeigt der Bildschirm vorübergehend den Track und den Pegel in dB an.
Jede Tastenreihe verfügt über zwei Einstellungen, die Sie individuell steuern können.
-
Die obere Reihe steuert Solo oder Arm .
-
Die untere Reihe steuert Mute oder Select .
Um die Funktion zu ändern, drücken Sie die Taste ganz links in der entsprechenden Reihe.
Sie können die obere Tastenreihe zwischen Solo und Record Arm umschalten.
Im Solo -Modus schalten die Tasten den Solo-Status der Tracks um.
|
Track 2 ist solo. |

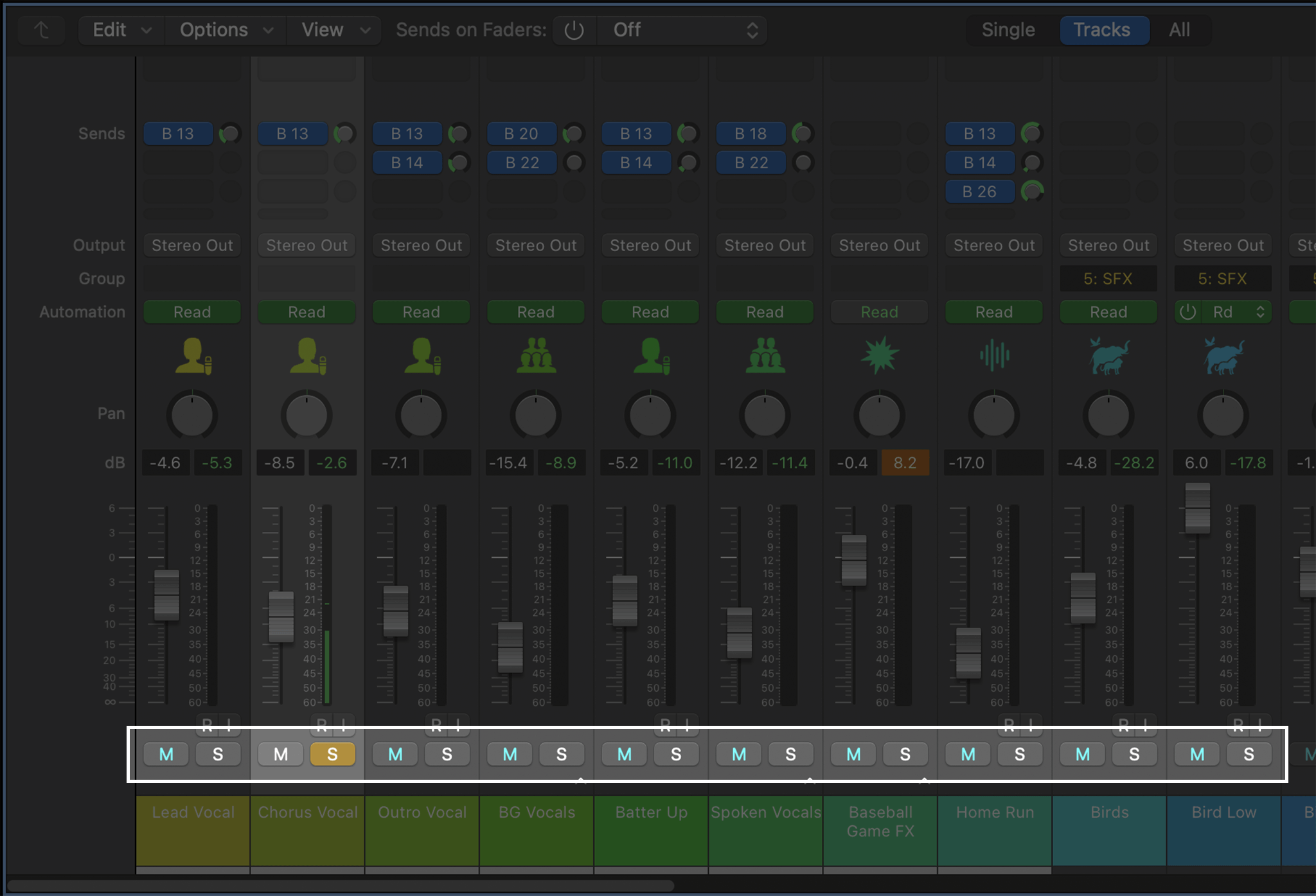

Spur 2 ist in Logic solo. |
Im Solo -Modus leuchten die Tasten hellgelb, wenn der Track solo geschaltet ist, und gelb, wenn dies nicht der Fall ist.
Im Bereitschafts- (Aufnahme-) Modus drücken Sie bitte eine Schieberegler-Taste, um einen Track in Bereitschaft bzw. Nicht-Bereitschaft zu versetzen.
|
Track 3 oben ist aufnahmebereit. |

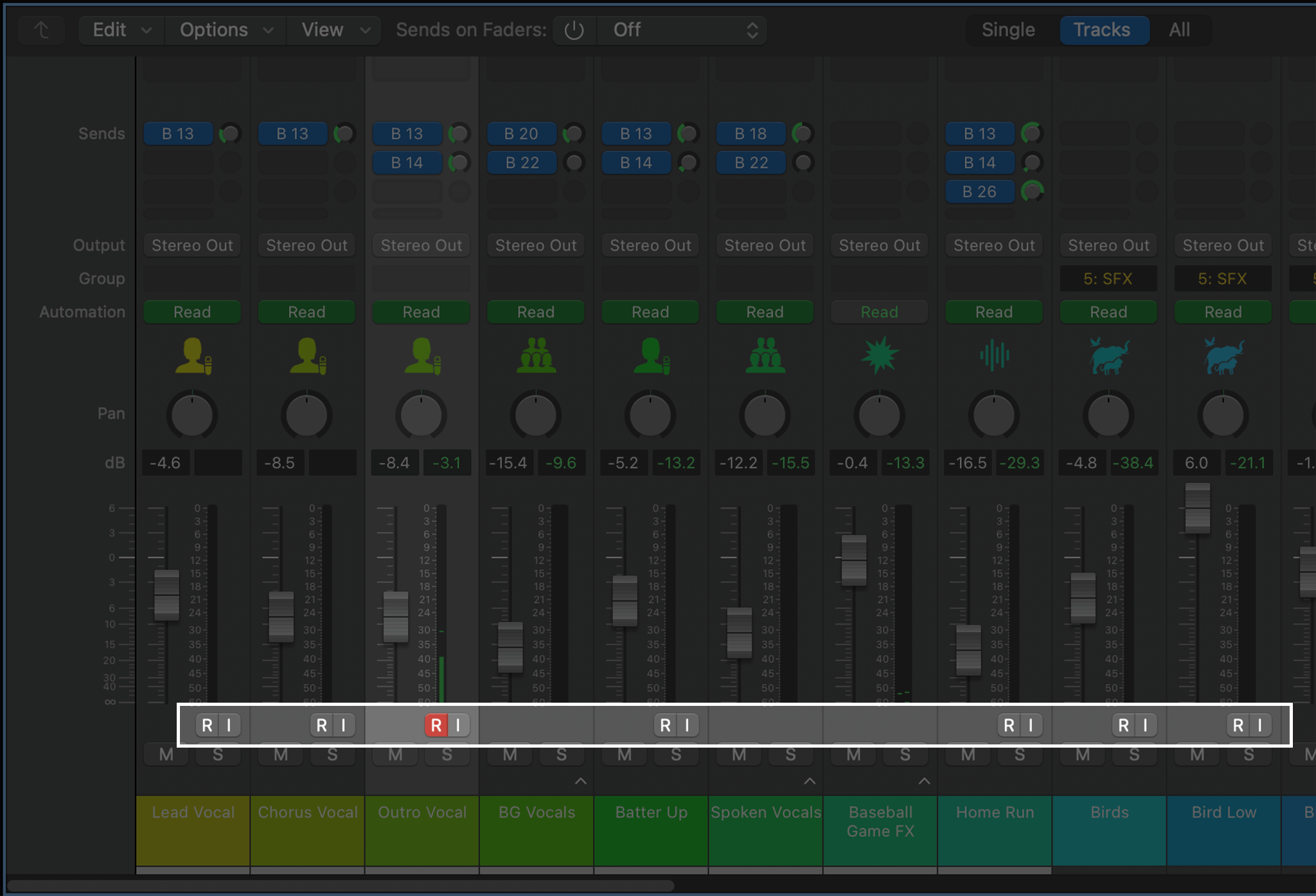

Spur 3 in Logic ist aufnahmebereit. |
Im Bereitschaftsmodus leuchten die Schieberegler-Tasten rot – blass rot, wenn der Track nicht bereit ist, und leuchtend rot, wenn er aufnahmebereit geschaltet ist.
Sie können die untere Tastenreihe zwischen Mute und Track Select umschalten.
Der Modus Stummschalten ändert die Funktion der unteren Reihe, sodass der Stummschaltstatus jedes Tracks angezeigt wird. Durch Drücken einer Taste wird ein Track stummgeschaltet oder die Stummschaltung aufgehoben.
|
|
|

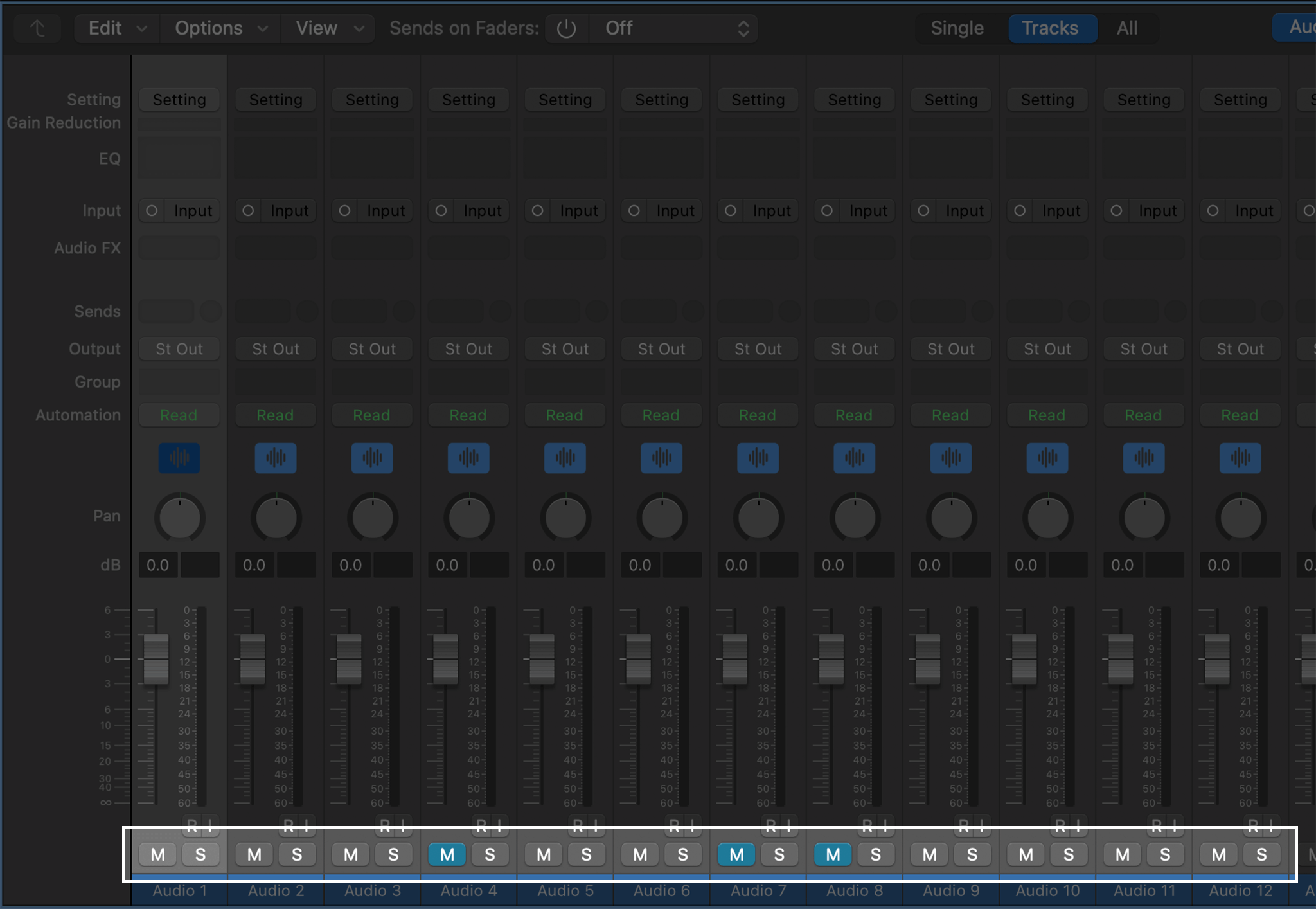

Die Spuren 4, 7 und 8 sind stummgeschaltet. (Die Tasten 12, 15 und 16 sind dunkel.)Die
Im Stumm -Modus leuchten die Tasten hellgelb, wenn der Track stummgeschaltet ist, und gelb, wenn die Tracks aktiv sind.
Im Auswahl -Modus wählen die Tasten Tracks in Ihrer DAW für die Wiedergabe und eine detailliertere Gerätesteuerung aus.
Die Auswahl -Tasten leuchten in den Farben der Tracks in Logic Pro.
Im Auswahlmodus leuchten die Schieberegler-Tasten in den Farben der Tracks auf. Der ausgewählte Track leuchtet weiß.
Der ausgewählte Track leuchtet mit voller Helligkeit, die anderen Tracks sind gedimmt.
Nach Auswahl eines Tracks zeigt der Bildschirm diesen vorübergehend an.
Die Wiedergabetaste steuert die Wiedergabefunktion.
-
Wenn die Wiedergabe gestoppt wird, startet die Wiedergabe ab der Abspielposition.
-
Wenn die Wiedergabe läuft, wird sie angehalten.
-
Halten Sie die Umschalttaste gedrückt und drücken Sie die Wiedergabetaste, um den Abspielkopf an den Anfang des Arrangements oder der Schleife zu verschieben.
Mit der Aufnahmetaste wird die Aufnahme gestartet.
Um die Aufnahme und Wiedergabe zu beenden, drücken Sie die Wiedergabetaste.
Um die Aufnahme zu beenden und die Wiedergabe fortzusetzen (z. B. beim Ein- und Ausklinken), drücken Sie die Aufnahmetaste erneut oder drücken Sie die Umschalttaste.
Während der Aufnahme leuchtet die Aufnahmetaste vollständig.
In den folgenden Abschnitten wird die Integration des Launch Control XL 3 in Cubase erläutert.
Cubase ist so eingerichtet, dass ein Launch Control XL 3 beim Anschließen automatisch als MIDI-Remote erkannt wird.
Wenn das Launch Control XL 3 nicht automatisch erkannt wird, müssen Sie es im MIDI-Remote-Menü einrichten.
-
Laden Sie das Launch Control XL 3-Skript für Cubase von der Download-Seite hier herunter:
Installieren Sie das Skript aus dem Download-Ordner Ihres Computers.
-
Öffnen Sie Cubase und gehen Sie zu:
-
Klicken Sie auf „Open MIDI Remote Manager“ (MIDI Remote Manager öffnen).
-
Setzen Sie die Dropdown-Menüs „Eingang“ und „Ausgang“ auf LCXL3 Eingang und LCXL3 Ausgang.
Stellen Sie sicher, dass Sie DAW -Ausgang und DAW -Eingang unter macOS und Port 2 (MIDIIN2) unter Windows ausgewählt sind

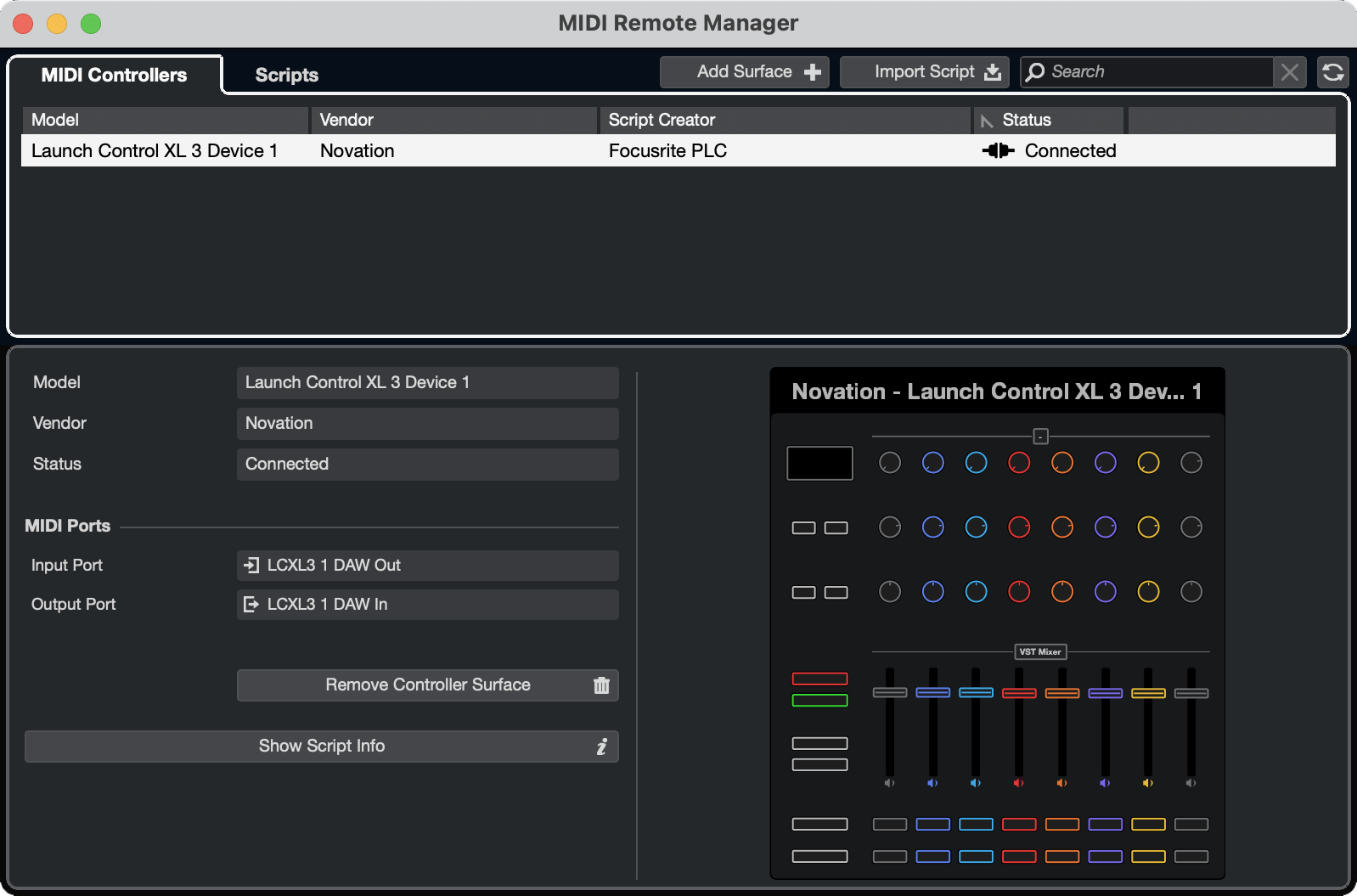

Bei korrekter Einrichtung sollte Ihre MIDI Remote Manager-Seite wie folgt aussehen:
|
Windows |
macOS |
Drücken Sie die Tasten Track, um zum nächsten/vorherigen Track in Cubase zu wechseln.
Nach dem Verschieben von Tracks zeigt der Bildschirm Ihres vorübergehend den Titel des neuen Tracks an.
Wenn Sie die Umschalttaste gedrückt halten, leuchten die aktuell nutzbaren Track-Tasten auf. Befinden Sie sich beispielsweise auf Track 1, leuchtet die Taste < Track nicht, da Sie nur zum nächsten Track wechseln können.
Mit derUmschalt-Taste können Sie Steuerelemente in der Vorschau anzeigen. Halten Sie dieUmschalt-Taste gedrückt und bewegen Sie ein Steuerelement; der Bildschirm zeigt den Wert an, ohne ihn zu ändern. Sie können die Umschalttaste auch zweimal drücken, um sie zu verriegeln.
Tipp
Sie können Steuerelemente in jedem Modus auf dem Launch Control XL 3 in der Vorschau anzeigen.
Der Launch Control XL 3 verfügt über zwei DAW-Enkoder-Modi.
Um den Modus zu wechseln, drücke Mode und wähle unten links entweder DAW Mixer (Mute/Select) oder DAW Control (Solo/Arm). Drücke Mode erneut, um die Modusauswahl zu beenden.
Diese Modi ändern die Zuordnung der Enkoder. Die Fader und Tasten steuern immer dieselben Elemente.
Im DAW Mixer -Modus steuert jede Enkoder-Reihe einen anderen Satz von Mixer-Einstellungen:
-
Sende-Level für die aktuelle Track-Bank.
-
Sende-Level für die aktuelle Track-Bank.
-
Pan-Wert für die aktuelle Track-Bank.
Im DAW-Mixer -Modus steuern die beiden oberen Enkoder-Reihen die Sende-Pegel für die aktuelle Trackbank.
|
|
|
Wenn Sie mehr als zwei Sends haben, navigieren Sie mit den Seitenlauf -Tasten durch die verschiedenen Sends.
Die LEDs der Enkoder leuchten in der oberen Reihe gelb und in der zweiten Reihe orange. Die Farben ändern sich nicht, wenn Sie durch Ihre Sends blättern.
Wenn Sie die Sends ändern, werden die Namen der Sends auf dem Bildschirm angezeigt.
Im DAW Mixer -Modus steuert die dritte Enkoder-Reihe die Pan für die aktuelle Trackbank.
|
|
|
Wenn Sie einen Pan-Enkoder bewegen, werden auf dem Bildschirm der Name des Tracks und die Pan-Position angezeigt, wobei L für links, C für Mitte und R für rechts steht.
Die LEDs der Enkoder leuchten rot, wenn sie die Panorama-Steuerung übernehmen.
Im DAW-Steuerungsmodus steuert jede Enkoder-Reihe verschiedene Einstellungen für Cubase:
Enkoder-Reihe:
-
Die acht Track-Quick-Controls von Cubase für den ausgewählten Track.
-
Transportsteuerung.
Wenn sich die Enkoder im DAW-Steuerungsmodus befinden, ist die obere Reihe den acht Cubase-Spur-Schnellsteuerungen für die aktuell ausgewählte Spur zugeordnet.
Die Quick Controls von Cubase gelten jeweils für einen einzigen Track. Wenn Sie einen anderen Track auswählen, ordnen sich die Enkoder somit jenen Quick Controls zu, die Sie für diesen neuen Track zuvor eingerichtet haben.
Tipp
Informationen zur trackspezifischen Einrichtung von Quick Controls in Cubase finden Sie im Abschnitt Track Quick Controls im Cubase-Benutzerhandbuch

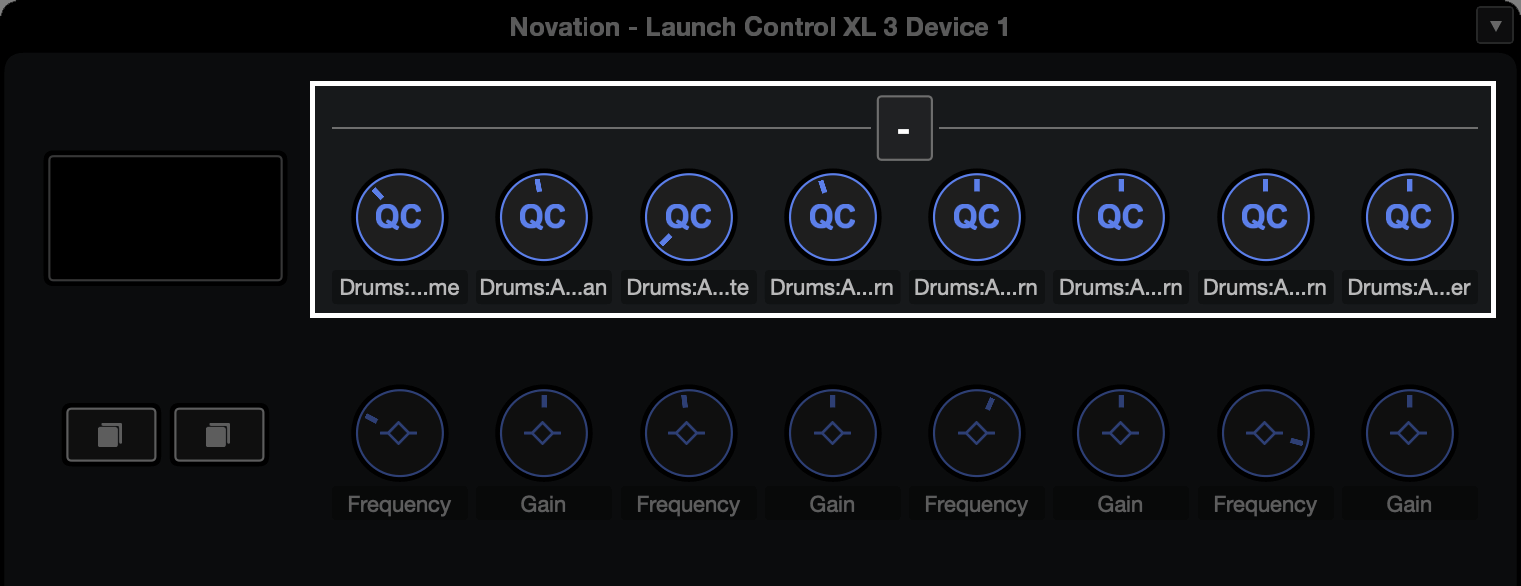

Im Cubase-Bereich MIDI Remote können Sie sehen, welche Quick Controls wie zugewiesen sind.
Nach dem Verstellen eines Enkoders zeigt der Bildschirm vorübergehend den Namen und Wert der Schnellsteuerung an.
Wenn sich die Enkoder im DAW-Steuerungsmodus befinden, ist die zweite Reihe dem Cubase Channel EQ für den aktuellen Track zugeordnet.
Wenn sich Ihre Enkoder im Modus Mischpult EQ befinden, ordnen sie sich wie folgt zu:
|
Enkoder |
Parameter |
Name des Bildschirms |
|---|---|---|
|
1 |
Band 1 Frequenz |
Lo Freq |
|
2 |
Band 1 Verstärkung |
Lo Gain |
|
3 |
Band 2 Frequenz |
LMF Freq |
|
4 |
Band 2 Verstärkung |
LMF Gain |
|
5 |
Band 3 Frequenz |
HMF Freq |
|
6 |
Band 3 Verstärkung |
HMF Gain |
|
7 |
Band 4 Frequenz |
Hi Freq |
|
8 |
Band 4 Verstärkung |
Hi Gain |
Tipp
Um den Cubase-Kanalzug zu öffnen, gehen Sie zur MixConsole und klicken Sie auf die Schaltfläche Kanaleinstellungen bearbeiten
Im DAW-Steuerungsmodus steuert die dritte Enkoder-Reihe den Transport.
Im Enkodermodus Transport können Sie die Kontrollparameter der Arrangement-Ansicht Ihrer DAW über Ihre Enkoder steuern und haben Sie damit volle Kontrolle über Ihr Projekt.
Die Enkoder-LEDs leuchten auf, um anzuzeigen, welche Enkoder verfügbar und miteinander verbunden sind.
|
Enkoder |
Funktion |
Kurzbezeichnung |
Enkoder-LED-Farbe |
|---|---|---|---|
|
1 |
Arrangementansicht Wiedergabeposition |
Scrub |
Helles Blaugrün |
|
2 |
Vergrößern/Verkleinern |
Zoom |
Blau |
|
3 |
Loop-Anfang |
Linker Locator |
Lila |
|
4 |
Loop-Ende |
Rechter Locator |
Lila |
|
5 |
Loop aktiv |
Zyklus aktivieren |
Lila |
|
6 |
Markierungsauswahl |
Markierungsauswahl |
Weiß |
|
7 |
N/A |
||
|
8 |
Tempo |
Tempo |
Grün |
Im Enkoder-Modus Transport steuert Enkoder 1 die Scrub- oder Wiedergabeposition. Der Enkoder verschiebt die Abspielposition nach links und rechts durch die Beats Ihres Arrangements.
Der Bildschirm zeigt die aktuelle Abspielposition in Takten und Schlägen an.
Im Enkoder-Modus Transport erhöht und verringert Enkoder 2 das Ausmaß des Zoom.
Drehen des Zoom-Enkoders im Uhrzeigersinn bewirkt Vergrößerung, Drehen gegen den Uhrzeigersinn Verkleinerung.
Der Bildschirm zeigt vorübergehend die letzte Zoom-Änderung an:
|
|
|
Im Enkoder-Modus Transport steuern die Enkoder 3 und 4 Loop-Anfang- und -Ende in Ihrer DAW.
Nach einer Änderung von Anfang und/oder Ende des Loops zeigt der Bildschirm vorübergehend den geänderten Loop-Punkt sowie seine Position in Takten und Beats an.
Der Enkoder 7 bewegt den Abspielkopf Ihrer DAW zwischen den Markern, die Sie in Ihrer DAW eingerichtet haben.
Drehen des Enkoders im bzw. gegen den Uhrzeigersinn verschiebt Ihre Abspielposition zur nächsten bzw. vorherigen Markierung.
Nach dem Verschieben von Markierungen zeigt der Bildschirm vorübergehend den Namen der Markierung an, zu der Sie verschoben haben.
Wenn Sie bisher noch keine Marker für Ihr Projekt eingerichtet haben, ist der Enkoder Marker Select inaktiv, und wenn Sie ihn verschieben, wird auf dem Bildschirm „Keine Marker“ angezeigt:
Wie Sie Markierungen hinzuzufügen haben, hängt von Ihrer DAW ab. Bitte lesen Sie deshalb das Benutzerhandbuch Ihre speziellen DAW.
Die Schieberegler haben in Ihrer DAW die alleinige Funktion, die Lautstärke der aktuellen Track-Reihe zu steuern.
In beiden DAW-Modi steuern die Launch Control XL 3-Fader stets die Lautstärkeregler der aktuellen Bank mit acht Tracks.
|
|
|
Nach dem Verstellen eines Schiebereglers zeigt der Bildschirm vorübergehend den Track und den Pegel in dB an.
Jede Tastenreihe verfügt über zwei Einstellungen, die Sie individuell steuern können.
-
Die obere Reihe steuert Solo oder Arm .
-
Die untere Reihe steuert Mute oder Select .
Um die Funktion zu ändern, drücken Sie die Taste ganz links in der entsprechenden Reihe.
Sie können die obere Tastenreihe zwischen Solo und Record Arm umschalten.
Im Solo -Modus schalten die Tasten den Solo-Status der Tracks um.
Track 2 ist solo.
Im Solo-Modus leuchten die Tasten hellrosa, wenn die Spur solo geschaltet ist, und rosa, wenn sie nicht solo geschaltet ist.
Im Bereitschafts- (Aufnahme-) Modus drücken Sie bitte eine Schieberegler-Taste, um einen Track in Bereitschaft bzw. Nicht-Bereitschaft zu versetzen.
Track 3 oben ist aufnahmebereit.
Im Bereitschaftsmodus leuchten die Schieberegler-Tasten rot – blass rot, wenn der Track nicht bereit ist, und leuchtend rot, wenn er aufnahmebereit geschaltet ist.
Tun Sie dies, zeigt der Bildschirm vorübergehend den gerade geänderten Track an.
Sie können die untere Tastenreihe zwischen Mute und Track Select umschalten.
Der Modus Stummschalten ändert die Funktion der unteren Reihe, sodass der Stummschaltstatus jedes Tracks angezeigt wird. Durch Drücken einer Taste wird ein Track stummgeschaltet oder die Stummschaltung aufgehoben.
Die Tracks 4, 7 und 8 sind stummgeschaltet (Tasten 12, 15 und 16 sind gedimmt).
Im Stumm-Modus leuchten die Tasten hellgelb, wenn der Track stummgeschaltet ist, und gelb, wenn die Tracks aktiv sind.
Im Auswahl -Modus wählen die Tasten Tracks in Ihrer DAW für die Wiedergabe und eine detailliertere Gerätesteuerung aus.
Im Auswahlmodus leuchten die Schieberegler-Tasten in den Farben der Tracks auf. Der ausgewählte Track leuchtet weiß.
Der ausgewählte Track leuchtet mit voller Helligkeit, die anderen Tracks sind gedimmt.
Nach Auswahl eines Tracks zeigt der Bildschirm diesen vorübergehend an.
Die Wiedergabetaste steuert die Wiedergabefunktion.
-
Wenn die Wiedergabe angehalten ist, wird die Wiedergabe vom Anfang der Session oder vom Startmarker aus gestartet.
-
Wenn die Wiedergabe läuft, wird sie angehalten.
-
Wenn Sie die Umschalttaste gedrückt halten und die Wiedergabetaste drücken, springt der Abspielkopf zum letzten Haltepunkt.
Mit der Aufnahmetaste wird die Aufnahme gestartet.
Während der Aufnahme leuchtet die Aufnahmetaste vollständig.
Wenn Sie erneut auf „Aufnahme“ drücken, wird die Aufnahme gestoppt und Cubase setzt die Wiedergabe fort. Um die Wiedergabe zu stoppen, drücken Sie die Wiedergabetaste.
Aufnahme aktiv
In den folgenden Abschnitten wird die Integration von Launch Control XL 3 in FL Studio erläutert.
FL Studio ist so eingerichtet, dass Launch Control XL 3 beim Anschließen automatisch erkannt wird.
Wenn FL Studio Ihre Launch Control XL 3nicht automatisch erkennt, müssen Sie diese in MIDI Einstellungen einrichten.
-
Installieren Sie die neueste Version von FL Studio, um sicherzustellen, dass Sie das neueste Skript installiert haben.
-
Öffnen Sie FL Studio.
-
Gehen Sie zu: „Options“ (Optionen) > „MIDI Settings“ (MIDI-Einstellungen).
-
Stellen Sie mithilfe des Feldes „Port“ und der Dropdown-Liste „Controller Type“ (Controller-Typ) Folgendes ein.
Ausgang
Verwenden Sie im Feld „Port“ folgende Einstellungen:
-
LCXL3 1 MIDI an einen Anschluss, z. B. 23.
-
LCXL3 DAW (macOS) oder MIDI AUSGANG 2 (LCXL3 1 MIDI) (Windows) an einen anderen Port, z. B. 37
Eingang
Legen Sie mithilfe des Dropdown-Menüs „Controller Type“ (Controller-Typ) die folgenden Einstellungen fest und ordnen Sie die Portnummern den oben genannten Ausgängen zu:
-
LCXL3 1 MIDI Ausgang an Novation Launch Control XL 3 MIDI und Anschluss 23.
-
LCXL3 DAW-Eingang (macOS) oder MIDI EINGANG 2 (LCXL3 1 MIDI) (Windows) Novation Launch Control XL 3 DAW und Anschluss 37.
-

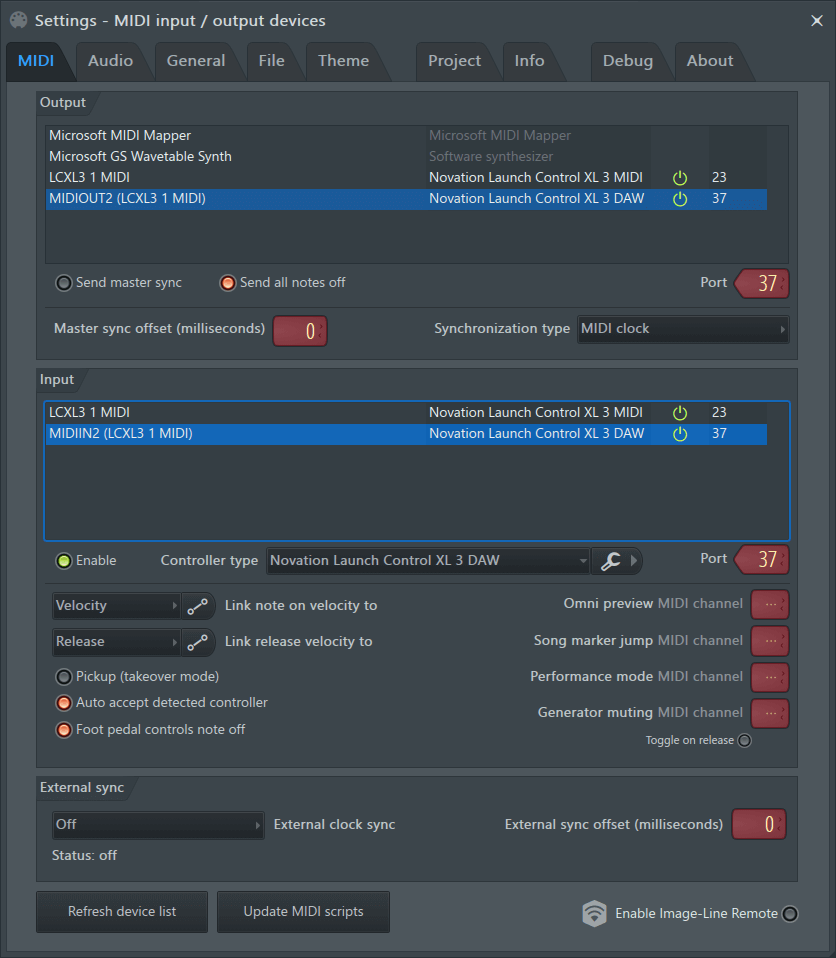

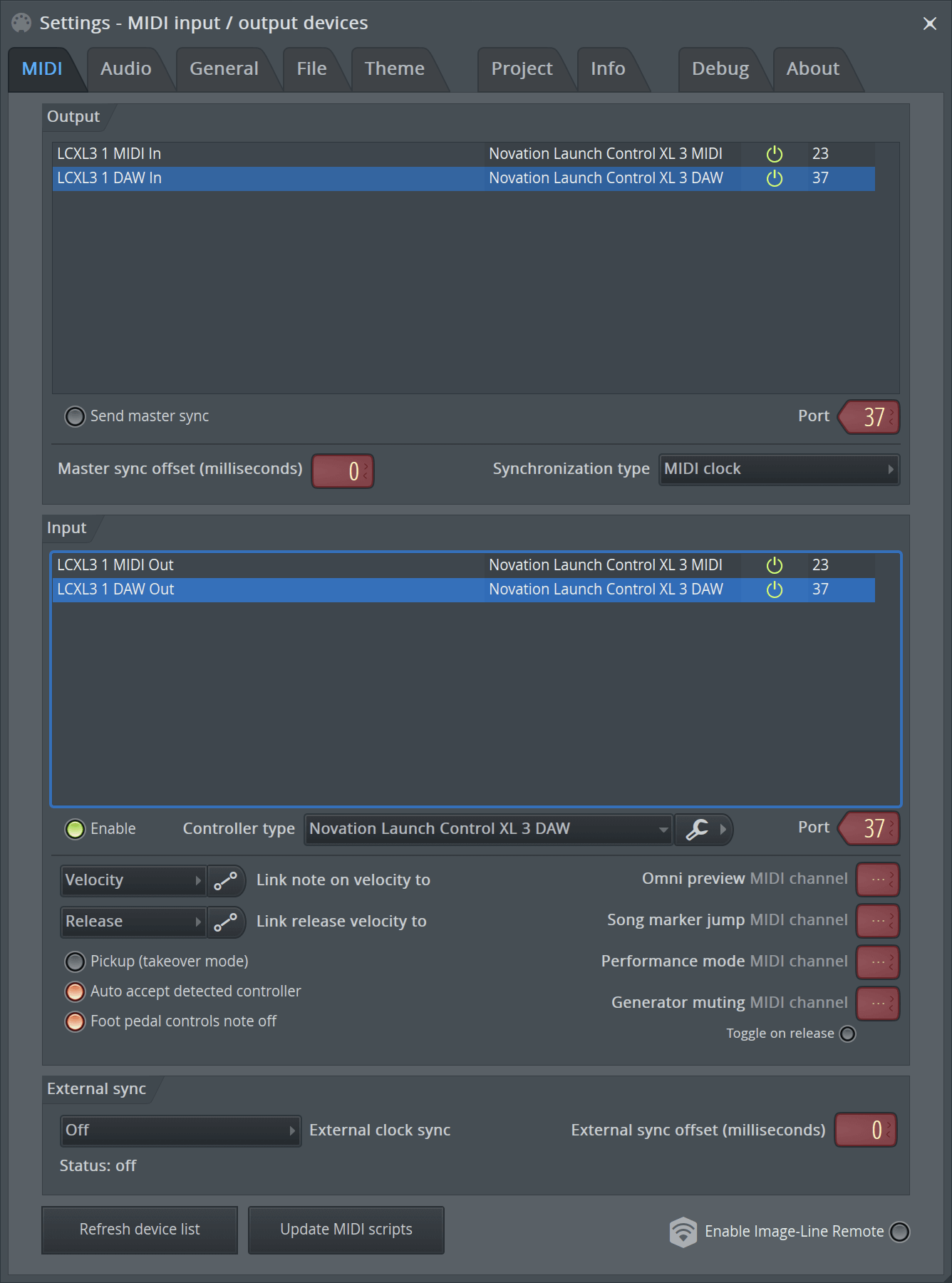

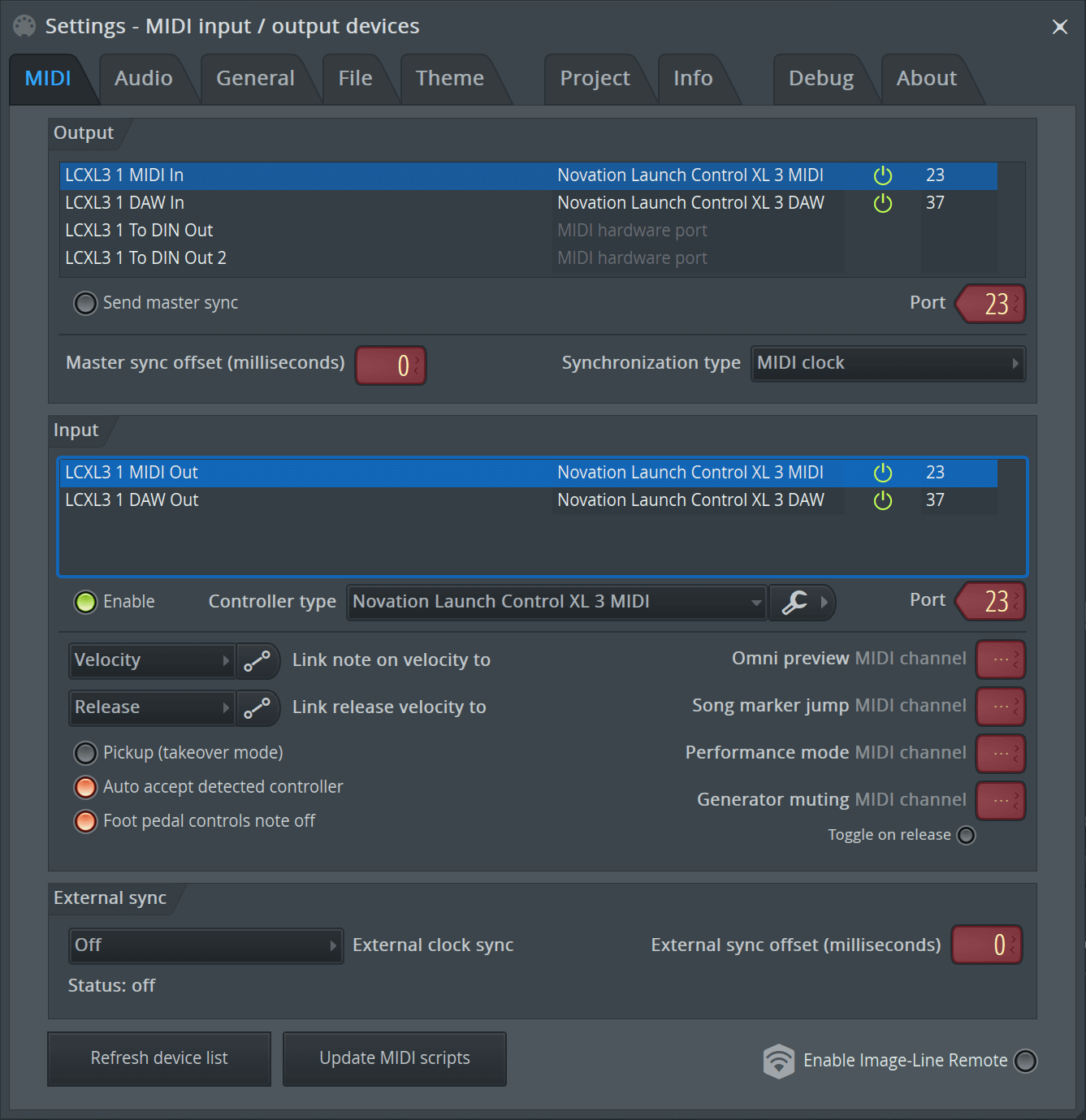

Nach der Einrichtung sollte Ihre MIDI-Einstellungsseite wie folgt aussehen:
|
Windows |
Mac |
Tipp
Wenn Sie mit mehr als acht Spuren in FL Studioarbeiten, ist es eine gute Idee, den Pickup- (Übernahme-) Modus zu aktivieren.
Wenn Pickup (Übernahme) ausgeschaltet ist, kann das Umschalten zwischen den Gleisbänken dazu führen, dass Pegel in der Channel Rack oder Mixer springen, sobald Sie einen Fader bewegen, da die physische Position des Faders nicht mehr mit dem Softwarewert übereinstimmt.
Wenn Pickup eingeschaltet ist, wartet FL Studio , bis der Fader den aktuellen Wert erreicht, bevor Änderungen vorgenommen werden. Dies verhindert unerwünschte Sprünge und sorgt dafür, dass Ihre Mischung beim Navigieren über mehrere Banken hinweg reibungslos bleibt.
Die Funktion der Track-Tasten hängt davon ab, welchen Modus Sie verwenden: DAW-Steuerung oder DAW-Mixer.
-
Im DAW-Steuerungsmodus navigieren Sie mit den Track-Tasten durch das Channel Rack von FL Studio. Wenn Sie die Umschalttaste gedrückt halten und die Track-Tasten drücken, wird der nächste/vorherige Kanal ausgewählt.
-
Im DAW-Mixer-Modus navigieren Sie mit den Track-Tasten in Gruppen von acht Spuren durch den Mixer von FL Studio. Wenn Sie die Umschalttaste gedrückt halten und die Track-Tasten drücken, werden die nächsten/vorherigen Spuren ausgewählt.
Mit derUmschalt-Taste können Sie Steuerelemente in der Vorschau anzeigen. Halten Sie dieUmschalt-Taste gedrückt und bewegen Sie ein Steuerelement; der Bildschirm zeigt den Wert an, ohne ihn zu ändern. Sie können die Umschalttaste auch zweimal drücken, um sie zu verriegeln.
Tipp
Sie können Steuerelemente in jedem Modus auf dem Launch Control XL 3 in der Vorschau anzeigen.
In FL Studio ändern die beiden DAW-Modi auf Launch Control XL 3 die Steuerelemente zwischen den beiden Mischpulten von FL Studio, dem Hauptmischpult und dem Channel Rack.
-
Der DAW-Steuerungsmodus steuert das Channel Rack von FL Studio.
-
Der DAW-Mixer-Modus steuert den Mixer von FL Studio.
Der DAW-Steuerungsmodus von Launch Control XL 3 ordnet die Steuerelemente dem Channel Rack von FL Studio zu.
-
Die Enkoder-Reihen steuern:
-
Plugin-Parameter
-
Keine Steuerelemente zugewiesen
-
Channel Rack Pfannen.
-
-
Die Fader regeln die Lautstärke des Channel Racks.
-
Die Tastenreihe 1 steuert die Auswahl des Channel Racks.
-
Die Tastenreihe 2 schaltet das Channel Rack stumm.
Im DAW-Control-Modus steuert die Enkoder-Reihe 1 bis zu acht Parameter des aktuell ausgewählten Channel-Rack-Plugins.
Die Anzahl der Regler variiert je nach Plug-in, aber die LEDs leuchten für Encoder mit verfügbaren Parametern.
Im DAW-Steuerungsmodus steuert die Encoder-Reihe 3 den Channel Rack-Pan für die aktuelle Bank.
Wenn sich weniger als acht Kanäle im Kanal-Rack befinden, leuchten nur die Enkoder mit verfügbaren Pan-Reglern rot.
Die Fader steuern die Kanallautstärke der aktuellen Track-Bank.
|
|
|
Wenn Sie einen Fader bewegen, werden der Trackname und die Lautstärke in dB auf dem Bildschirm angezeigt.
Im DAW-Steuerungsmodus steuern die Tastenreihen Folgendes:
-
Die Tastenreihe 1 steuert die Auswahl des Channel Racks. Jede Taste leuchtet in der Farbe des jeweiligen Kanals im Channel Rack.
-
Die Tastenreihe 2 steuert die Stummschaltung des Channel Racks. Jede Taste leuchtet in der Farbe des jeweiligen Kanals, hell, wenn er aktiv ist, und gedämpft, wenn er stummgeschaltet ist.
Der DAW-Mixer-Modus von Launch Control XL 3 weist die Steuerelemente dem Mixer von FL Studio zu.
-
Die Enkoder-Reihen steuern:
-
Mixer-Spur Parametrischer EQ
-
Transport von FL Studio
-
Mixer-Pans
-
-
Die Fader regeln die Lautstärke des Mixers.
-
Die Tastenreihe 1 steuert Solo/Arm.
-
Die Tastenreihe 2 steuert Stumm/Auswählen.
Im DAW-Mixer-Modus können die Encoder den parametrischen EQ von FL Studio mit Mixer-Track steuern.
Die ersten sechs Enkoder leuchten violett, um die verfügbaren Regler anzuzeigen, und sind den folgenden EQ-Reglern zugeordnet:
|
Enkoder |
Parameter |
Name des Bildschirms |
|---|---|---|
|
1 |
Band 1 Frequenz |
Low Shelf |
|
2 |
Band 1 Level |
Low Shelf |
|
3 |
Band 2 Frequenz |
Peaking |
|
4 |
Band 2 Level |
Peaking |
|
5 |
Band 3 Frequenz |
High Shelf |
|
6 |
Band 3 Level |
High Shelf |
|
7 |
Nicht verwendet |
Nicht verwendet |
|
8 |
Nicht verwendet |
Nicht verwendet |
Im DAW-Steuerungsmodus steuert die zweite Enkoder-Reihe den Transport.
Im Enkodermodus Transport können Sie die Kontrollparameter der Arrangement-Ansicht Ihrer DAW über Ihre Enkoder steuern und haben Sie damit volle Kontrolle über Ihr Projekt.
Die Enkoder-LEDs leuchten auf, um anzuzeigen, welche Enkoder verfügbar und miteinander verbunden sind.
|
Enkoder |
Funktion |
Kurzbezeichnung |
Enkoder-LED-Farbe |
|---|---|---|---|
|
1 |
Arrangementansicht Wiedergabeposition |
Türkis |
|
|
2 |
Vergrößern/Verkleinern |
Zoom |
Blau |
|
3 |
|||
|
4 |
|||
|
5 |
Markierungsauswahl |
Markierung |
Weiß |
|
6 |
|||
|
7 |
|||
|
8 |
Tempo |
Tempo |
Grün |
Im DAW Mixer -Modus steuert die dritte Enkoder-Reihe die Pan für die aktuelle Trackbank.
Wenn Sie einen Pan-Enkoder bewegen, werden auf dem Bildschirm der Name des Tracks und die Pan-Position angezeigt, wobei L für links, C für Mitte und R für rechts steht.
Die Fader regeln die Lautstärke der aktuellen Trackbank.
|
|
|
Wenn Sie einen Fader bewegen, werden auf dem Bildschirm der Trackname und der Pegel in dB angezeigt.
Im DAW-Mixer-Modus steuert jede Tastenreihe die entsprechenden Regler im Mixer von FL Studio.
-
Die Tastenreihe 1 steuert entweder Solo oder Arm.
-
Im Solo-Modus leuchtet die Solo/Arm-Taste weiß.
-
Im Arm-Modus leuchtet die gesamte Tastenreihe rot.
-
-
Tastenreihe 2 steuert entweder Mute oder Select.
-
Im Mute-Modus leuchtet die Mute/Select-Taste weiß.
-
Im Select-Modus leuchtet die Mute/Select-Taste grün.
-
Die Play-Taste löst die Wiedergabefunktion von FL Studio aus.
Die Record-Taste löst die Aufnahmefunktion von FL Studio aus.
Die Funktionsweise hängt davon ab, wie Ihre Aufnahmefunktion in FL Studio eingerichtet ist. Weitere Informationen finden Sie im FL Studio Benutzerhandbuch .
Die folgenden Abschnitte erläutern die Launch Control XL 3Bitwig Studio-Integration.
Wenn Sie Ihr Launch Control XL 3 Für Bitwig Studio sollte es automatisch als Bedienoberfläche erkannt werden.
Wenn die Launch Control XL 3 wird nicht automatisch erkannt und eingerichtet:
-
Stellen Sie sicher, dass die Firmware auf dem Launch Control XL 3 ist auf dem neuesten Stand bei components.novationmusic.comDie
-
Installieren Sie die neueste Version von Bitwig Studio.
-
Stellen Sie sicher, dass die Controller-Einstellungen in Bitwig Studio korrekt sind.
Um die Einstellungen manuell vorzunehmen Launch Control XL 3 als Controller in Bitwig Studio:
-
Wechseln Sie zur Seite „Controller-Einstellungen“.
Datei (oben links) > Einstellungen > Controller.
-
Finden Launch Control XL 3 in der Liste der Controller.
-
Stellen Sie den MIDI-Eingang auf LCXL3 DAW Out unter macOS oder MIDI IN 2 unter Windows.
-
Stellen Sie den MIDI-Ausgang auf LCXL3 DAW In unter macOS oder MIDI OUT 2 unter Windows.
Die Einstellungen sollten folgendermaßen aussehen:
Drücken Sie die Tasten Track , um zum nächsten/vorherigen Track in Ableton Live zu wechseln.
Sie können in Acht-Track-Gruppen springen, indem Sie die Umschalttaste gedrückt halten und die Track -Tasten drücken, um die Auswahl um acht Tracks nach oben oder unten zu verschieben. Auf diese Weise können Sie auch zu Return-Tracks gelangen.
Mit derUmschalt-Taste können Sie Steuerelemente in der Vorschau anzeigen. Halten Sie dieUmschalt-Taste gedrückt und bewegen Sie ein Steuerelement; der Bildschirm zeigt den Wert an, ohne ihn zu ändern. Sie können die Umschalttaste auch zweimal drücken, um sie zu verriegeln.
Tipp
Sie können Steuerelemente in jedem Modus auf dem Launch Control XL 3 in der Vorschau anzeigen.
Der Launch Control XL 3 verfügt über zwei DAW-Enkoder-Modi.
Um den Modus zu wechseln, drücke Mode und wähle unten links entweder DAW Mixer (Mute/Select) oder DAW Control (Solo/Arm). Drücke Mode erneut, um die Modusauswahl zu beenden.
Diese Modi ändern die Zuordnung der Enkoder. Die Fader und Tasten steuern immer dieselben Elemente.
Im DAW Mixer -Modus steuert jede Enkoder-Reihe einen anderen Satz von Mixer-Einstellungen:
-
Sende-Level für die aktuelle Track-Bank.
-
Sende-Level für die aktuelle Track-Bank.
-
Pan-Wert für die aktuelle Track-Bank.
Tipp
Um den Modus zu wechseln, drücke Mode und wähle unten links entweder DAW Mixer (Mute/Select) oder DAW Control (Solo/Arm). Drücke Mode erneut, um die Modusauswahl zu beenden.
Im DAW-Mixer -Modus steuern die beiden oberen Enkoder-Reihen die Sende-Pegel für die aktuelle Trackbank.
Wenn Sie mehr als zwei Sends haben, navigieren Sie mit den Seitenlauf -Tasten durch die verschiedenen Sends.
Wenn Sie die Sends ändern, werden die Namen der Sends auf dem Bildschirm angezeigt.
Im DAW Mixer -Modus steuert die dritte Enkoder-Reihe die Pan für die aktuelle Trackbank.
Wenn Sie einen Pan-Enkoder bewegen, werden auf dem Bildschirm der Name des Tracks und die Pan-Position angezeigt, wobei L für links, C für Mitte und R für rechts steht.
Die LED des Enkoders ändert ihre Farbe, um die Pan-Position anzuzeigen:
-
Blau für links.
-
Gedämpftes Weiß für Mitte.
-
Orange für rechts.
Im DAW-Steuerungsmodus steuert jede Enkoder-Reihe einen anderen Satz von Einstellungen:
-
Zeile 1 steuert die Fernbedienungen der aktuell ausgewählten Fernbedienungsseite.
-
Zeile 2 steuert die Fernbedienungen der folgenden Fernbedienungsseite (falls es mehr als eine Seite gibt).
-
Transportsteuerung.
Tipp
Zum Ändern der Modi drücken Sie Modus und drücken Sie die DAW-Mixer (Solo/Arm) oder DAW-Steuerung (Stumm-/Auswählen-)Tasten in der unteren linken Ecke Ihres Launch Control XL 3Drücken Sie die Modus Zum Verlassen der Modusauswahl erneut drücken.
Wenn sich Ihr Launch Control XL 3 im DAW-Steuerungsmodus befindet, sind die beiden oberen Enkoder-Reihen den 16 Reglern des aktuell ausgewählten Geräts zugeordnet.
Manchmal verfügt das Gerät über weniger als 16 Bedienelemente, aber Bitwig Studio codiert die LEDs des Encoders häufig farblich so, dass sie den Farben im Gerät auf dem Bildschirm entsprechen.
Wenn Ihr Track mehr als ein Gerät enthält, halten Sie die Umschalttaste gedrückt und drücken Sie eine Seitenlauf -Taste, um zum nächsten Gerät ( Seite nach unten) oder zum vorherigen Gerät ( Seite nach oben) zu wechseln.
Im DAW-Steuerungsmodus steuert die dritte Enkoder-Reihe den Transport.
Im Enkodermodus Transport können Sie die Kontrollparameter der Arrangement-Ansicht Ihrer DAW über Ihre Enkoder steuern und haben Sie damit volle Kontrolle über Ihr Projekt.
Die Enkoder-LEDs leuchten auf, um anzuzeigen, welche Enkoder verfügbar und miteinander verbunden sind.
|
Enkoder |
Arrangerfunktion |
Mischfunktion |
Enkoder-LED-Farbe |
|---|---|---|---|
|
1 |
Wiedergabeposition |
Wiedergabeposition |
Blau |
|
2 |
Zoom-Organisator |
Track auswählen |
Weiß/gelb |
|
3 |
Zoom Tracks |
Szene auswählen |
Weiß/Blau |
|
4 |
Schleifenstart |
Schleifenstart |
Blau |
|
5 |
Schleifendauer |
Schleifendauer |
Blau |
|
6 |
Schleife |
Schleife |
Blau |
|
7 |
Markierungsauswahl |
Markierungsauswahl |
Gelb |
|
8 |
Tempo |
Tempo |
Blau |
In beiden DAW-Modi steuern die Launch Control XL 3 Fader stets die Fader-Lautstärke der aktuellen Bank mit acht Tracks.
Nach dem Verstellen eines Schiebereglers zeigt der Bildschirm vorübergehend den Track und den Pegel in dB an.
Jede Tastenreihe verfügt über zwei Einstellungen, die Sie individuell steuern können.
-
Die obere Reihe steuert Solo oder Arm .
-
Die untere Reihe steuert Mute oder Select .
Um die Funktion zu ändern, drücken Sie die Taste ganz links in der entsprechenden Reihe.
Die Wiedergabetaste steuert die Wiedergabefunktion.
-
Wird die Wiedergabe angehalten, startet sie an der Startmarkierung neu.
-
Wenn die Wiedergabe läuft, wird sie angehalten.
Durch Drücken der Aufnahmetaste wird die Aufnahmefunktion in Bitwig Studio aktiviert. Um die Aufnahme zu starten, drücken Sie die Wiedergabetaste.
Während die Wiedergabe läuft, können Sie die Aufnahmetaste drücken, um die Aufnahme auf allen aktivierten Spuren zu starten und zu stoppen, falls Sie für einen Overdub einspringen möchten.
Aufnahme aktiv
Sie können Ihre Launch Control XL 3 in einer Reihe anderer DAWs verwenden. Die HUI-INTEGRATION ermöglicht es Ihnen, einige wichtige Funktionen des Launch Control XL 3 ohne dedizierte Skripte zu nutzen.
Anmerkung
Die Funktionen im HUI-Modus unterscheiden sich vom allgemeinen DAW-Steuerungsbereich.
HUI (Human User Interface) ist ein MIDI-Protokoll, das die Kommunikation von MIDI-Controllern mit DAWs ohne eigene Controller-Skripte ermöglicht. Wenn kein dediziertes Skript vorhanden ist, unterstützt Ihre DAW möglicherweise HUI.
Dadurch kann Ihr Controller grundlegende Funktionen ausführen, wie:
-
Mixersteuerung (Lautstärke, Panorama, Stumm/Solo)
-
Transportsteuerung (Wiedergabe, Stopp, Aufnahme)
-
Titelauswahl
Sie können Ihre Launch Control XL 3, über HUI, in vielen DAWs. Wir haben die Einrichtung in den folgenden DAWs beschrieben, aber die Schritte sind in den meisten DAWs ähnlich:
-
Reaper (teilweise HUI)
-
Studio Eins
-
Pro Tools
Die HUI-Integration ist in den meisten DAWs nicht automatisch; Sie müssen einige Einstellungen ändern, um sie zu aktivieren. Launch Control XL 3 zur Arbeit.
-
Gehen Sie zu Optionen > Einstellungen…
-
Klicken Sie auf 'Steuerung/OSC/Web'.
-
Klicken Sie auf 'Hinzufügen' und wählen Sie HUI (teilweise).
-
Wählen MIDI IN 2 unter MIDI-Eingang Launch Control XL 3.
-
Wählen Sie MIDI-AUSGANG 2 unter MIDI-Ausgang Launch Control XL 3.
-
Klicken Sie auf 'OK'.
-
Klicken Sie auf 'OK', um das Fenster zu schließen.
-
Gehen Sie zu Reaper > Einstellungen… > Steuerung/OSC/Web
-
Klicken Sie auf 'Steuerung/OSC/Web'.
-
Klicken Sie auf 'Hinzufügen' und wählen Sie HUI (teilweise).
-
Wählen Sie Focusrite - Novation - Launch Control XL 3 DAW-Ausgang unter 'MIDI-Eingang':
-
Wählen Focusrite - Novation - Launch Control XL 3 DAW-Eingang unter 'MIDI-Ausgang':
-
Klicken Sie auf 'OK'.
-
Klicken Sie auf 'OK', um das Fenster zu schließen.
DAW-Steuerung
-
Klicken Sie auf 'Studio Eins' oben auf dem Bildschirm.
-
Klicken Sie auf 'Optionen'.
-
Gehe zu 'Externe Geräte'.
-
Klicken Sie auf 'Hinzufügen'.
-
Wählen Sie die Option „Mackie > HUI'-Option im Menü auf der linken Seite.
-
Satz 'Empfangen von' Und 'Senden an' zum Launch Control XL 3'S DAW-Anschlüsse (zweite Einträge):
-
MIDIIN2 Und MIDIOUT2 unter Windows.
-
DAW auf dem Mac.
-
-
Klicken Sie auf 'OK' unten im Fenster.
Sie sollten nun in der Lage sein, den Mixer steuern.
-

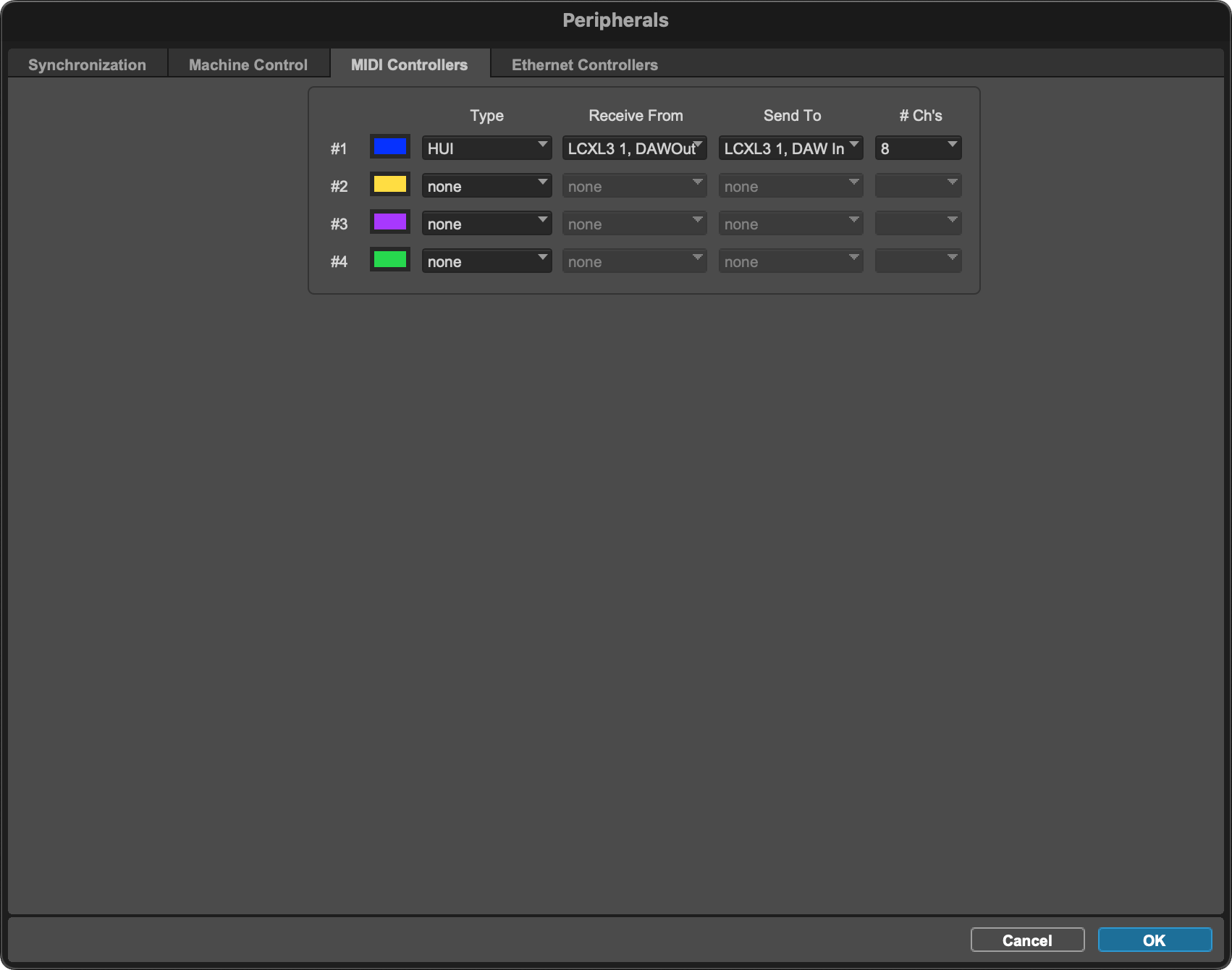

Gehe zu Pro Tools > Setup > Peripheriegeräte…
-
Klicken Sie auf die Schaltfläche „MIDI-Controller' Registerkarte:
-
Unter 'Typ', wählen HUI:
-
Unter 'Empfangen von', wählen:
-
Windows: Vordefiniert > MIDIIN2(Launch Control XL 3 MIDI) [Emuliert].
-
macOS: Vordefiniert > Launch Control XL 3 DAW-Ausgang
-
-
Unter 'Senden an', wählen
-
Windows: Vordefiniert > MIDIOUT2 (Launch Control XL 3 MIDI) [Emuliert].
-
macOS: Vordefiniert > Vordefiniert > Launch Control XL 3 DAW-Eingang.
-
-
Bei korrekter Einrichtung sollten die Einstellungen wie folgt übereinstimmen, mit „# Ch's' auf 8 gesetzt:
-
Klicken Sie auf 'OK'.
Die HUI-Implementierung variiert je nach DAW, aber im Allgemeinen können Sie Folgendes steuern:
-
Navigation– Track < Und Track > zwischen den Gleisen wechseln.
-
Die Transportsteuerungen sind den entsprechenden Transportfunktionen in Ihrer DAW zugeordnet.
-
Die Fader 1–8 steuern die Lautstärke für die aktuelle Titelbank.
-
Die oberste Reihe der Drehregler steuert Pans und Sends.
-
Die Tasten steuern Solo/Aktivieren/Stummschalten/AuswählenDie
