简介 Bass Station II

更新

感谢您购买 Bass Station II、AFX 站或 Bass Station II Swifty Edition 数字控制模拟合成器。它基于 20 世纪 90 年代经典的 Novation Bass Station 合成器，将传统的模拟波形生成和处理与数字控制的强大功能和灵活性相结合，并配备了一系列面向 21 世纪的效果器和预设。

本用户指南适用于 Bass Station II。我们使用了原版 Bass Station II 图形处理。如果您使用 AFX 工作站或 Bass Station II Swifty Edition 顶部面板上将显示更多与我们多年来添加的各种固件升级相关的信息。

注意

Bass Station II 能够生成具有大动态范围的音频，其极端情况可能会损坏扬声器或其他组件，并损害您的听力！


注意

若要下载此用户指南的PDF版本，请访问： downloads.focusrite.com 。

这是 版本5.0 的 Bass Station II 用户指南。

主要特点

  • 经典模拟波形生成

  • 两个多波形振荡器加上独立的子振荡器

  • 模拟信号路径——滤波器、包络、调制

  • 传统的“单功能”式旋转控制器

  • 具有可变斜率的 LP/BP/HP 滤波器

  • 独立的双 LFO 部分

  • 环形调制器（输入：振荡器 1 和 2）

  • 多功能 32 步琶音器，具有多种模式

  • 带有四个存储器的 32 步音序器

  • 具有专用时间控制的滑音

  • 预装 64 个全新 Killer 补丁

  • 可容纳 64 个额外用户音色的内存

  • 弯音轮和调制轮

  • 25 键力度感应键盘，带触后功能

  • -5/+4 八度键盘移位

  • 键移调功能

  • 按键功能——使用键盘调整非表演声音参数

  • MIDI 输入和输出

  • LED显示屏用于音色选择、参数调整、八度设置等。

  • 外部直流输入（用于提供的交流电源）

  • 符合 Class 标准的 USB 端口（无需驱动程序），用于备用直流电源、补丁转储和 MIDI

  • 混频器部分的外部音频输入

  • 耳机输出

  • 延音踏板插座

  • Kensington 安全锁孔

关于本手册

我们已尽力使本手册对所有类型的用户尽可能有帮助，这不可避免地意味着更有经验的用户会想要跳过其中的某些部分，而相对新手会想要避免其中的某些部分，直到他们确信自己已经掌握了基础知识。

不过，在继续阅读本手册之前，您需要了解一些基本要点。我们在正文中采用了一些图形约定，希望这些约定能帮助所有类型的用户快速浏览信息，找到他们需要了解的内容：

缩写、惯例等

当提到顶部面板控制器或后面板连接器时，我们使用了以下数字： 1.png 交叉引用顶部面板图，因此： 109.png 交叉引用后面板图。

我们已经使用了 粗体文本 (或粗体文本）来命名顶部面板控件或后面板连接器；我们特意使用与 Bass Station II 本身。

尖端

提示

这些建议确实名副其实：我们包含一些与讨论主题相关的建议，可以简化 Impulse 的设置，让您轻松完成所需操作。这些建议并非强制要求，但总体来说，它们应该能让操作更轻松。

注意

这些是对文本的补充，旨在吸引更高级的用户，新手通常可以避免阅读。它们旨在对特定操作领域提供澄清或解释。

盒子里有啥？

  • Bass Station II

  • USB-A 转 USB-B 线缆

  • 外部 12 V 直流电供电单元 (PSU)

注册您的 Bass Station II

注册您的 Bass Station II 是可选的，但是这样做您将可以访问一系列免费捆绑软件以及 Novation Components 独立软件。

电源要求

Bass Station II 随附 9 V DC、500 mA 电源。同轴连接器的中心引脚为电源正极 (+ve)。 Bass Station II 可以通过此交流转直流电源适配器供电，也可以通过 USB 连接电脑供电。为了获得最佳的音频性能， Bass Station II 我们建议使用提供的适配器。

PSU 有两个版本，您的 Bass Station II 我们会提供适用于您所在国家/地区的电源适配器。在某些国家/地区，电源适配器附带可拆卸适配器；请使用适合您国家/地区交流电源插座的适配器。为 Bass Station II 使用主电源 PSU 时，请确保您当地的交流电源在适配器所需的电压范围内 - 即 100 至 240 VAC - 在将其插入主电源之前。

我们强烈建议您仅使用原装电源。使用其他电源将导致您的保修失效。如果您丢失了 Novation 产品的电源，可以从乐器经销商处购买。

如果合成器通过 USB 端口供电，请注意，如果主机进入省电模式，合成器将“进入睡眠状态”。按任意键可以再次“唤醒”合成器；但这不会改变计算机的电源状态。

提示

关于笔记本电脑的一句话：

如果供电 Bass Station II 通过 USB 连接时，请注意，尽管 IT 行业公认的 USB 规范规定 USB 端口应能够提供 5 V 时 0.5 A 的电流，但某些计算机（尤其是笔记本电脑）无法提供此电流。合成器运行不可靠会导致这种情况。当为 Bass Station II 通过笔记本电脑的 USB 端口，强烈建议笔记本电脑使用交流电源而不是其内部电池供电。

硬件概述


  1. 25 键（两个八度）力度感应键盘，带触后功能。

  2. 沥青 和 模式 轮子：俯仰轮采用机械偏置，松开后会返回中心位置。轮子内部发光。

  3. 八度 Shift 键——以八度为增量移调键盘。

  4. 转置 - 允许您以半音为增量转调键盘，最多可达 +/- 12 个半音。

  5. 功能/退出 – 按住此键可使用任意 Bass Station II的按键功能。在此模式下，可以设置各种“系统设置”参数。

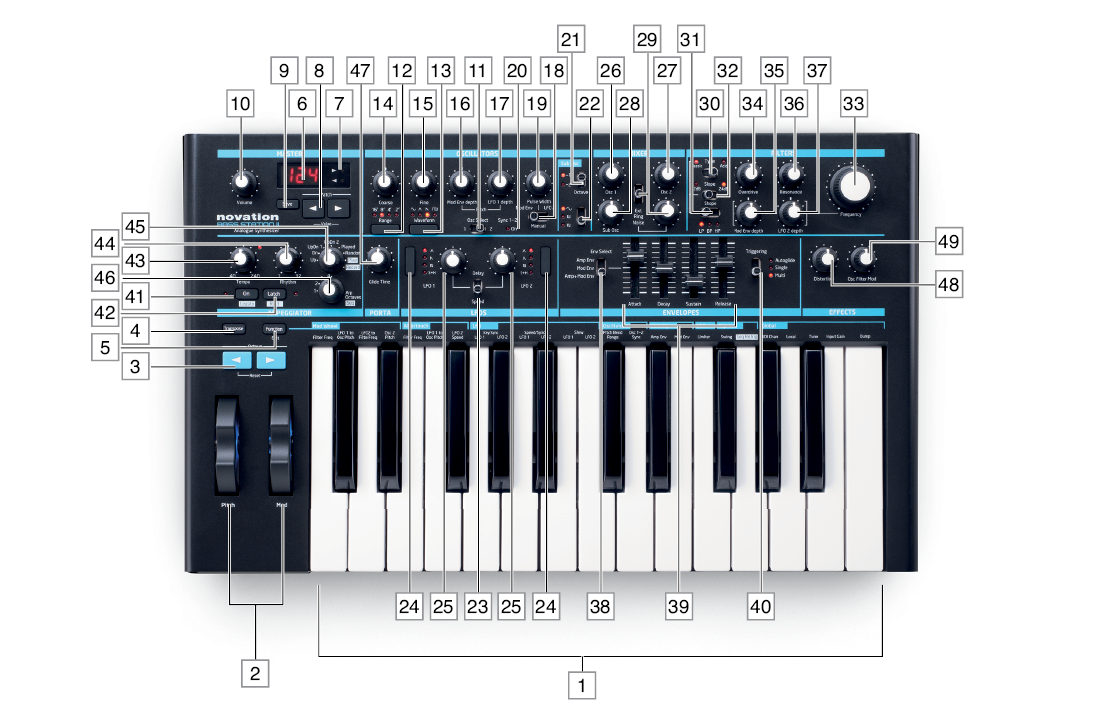

顶部面板

主部分：

  1. LED 显示屏——一个三字符字母数字显示屏，显示各种单元数据项——例如，音色号、八度移位和参数值——具体取决于正在使用的其他控件。

  2. 组织价值 – 当参数值不再与补丁存储的值匹配时，这两个 LED 中的一个将会亮起。

  3. 补丁/值 – 允许选择 64 个工厂或 64 个用户补丁之一，并且还用于设置 On-Key 功能的参数值。

  4. 节省 – 与……一起使用 修补 键 16.png 将修改后的音色保存在用户记忆中。

  5. 体积 – 设置 Bass Station II的音量。

振荡器部分：

  1. 振荡器选择 开关——将振荡器部分中的控制分配给振荡器 1 或振荡器 2。

  2. 范围 – 逐步调整所选振荡器的基音音高范围。对于标准音乐会音高 (A3 = 440 Hz)，请设置为 8'。

  3. 波形 – 逐步了解可用的振荡器波形范围 – 正弦波、三角波、锯齿波和脉冲。

  4. 粗 – 在±1个八度的范围内调整所选振荡器的音高。

  5. 美好的 – 在±100 音分（±1 半音）范围内调整振荡器音高。

  6. 修改环境深度 – 控制振荡器音高因包络 2 调制而变化的程度；控制是“中心偏离”，因此可以获得音高增加或减少。

  7. 低频振荡器 1 深度——控制振荡器音高因 LFO 1 调制而变化的程度。

  8. 脉冲宽度调制源 – 仅在 波形 22.png 设置为“脉冲”时，此开关用于选择改变脉冲波形宽度的方法。选项包括：通过包络 2 进行调制（模式环境), 通过 LFO 2 进行调制 (低频振荡器 2）或手动控制 脉冲宽度 控制 29.png 。

  9. 脉冲宽度 – 多功能控制调节脉冲波形；仅在 波形 22.png 设置为脉冲。当脉冲宽度源调制开关 32.png 设置为 手动的，控制器直接调整脉冲宽度；当设置为 模式环境 或者 低频振荡器 2，它充当调制深度控制。请注意，脉冲宽度可以同时由所有三个源进行调制，但调制量不同。

  10. 同步 1-2 – 当 Osc 1/Osc 2 同步功能启用时，此 LED 亮起（按键功能）

  11. 八度 – 设置亚八度振荡器的范围；该振荡器的实际音高由 OSC 1 的音高决定，并为声音添加额外的低音频率 (LF)。 -1 在 OSC 1 下方添加一个八度的 LF， -2 添加低两个八度的 LF。

  12. 亚振荡器波形——亚倍频程振荡器有三种波形可供选择：正弦波、窄脉冲或方波。

LFO 部分：

  1. LFO 延迟/速度 – LFO 部分的两个旋钮具有双重功能，其功能由此开关设置。 速度 模式下，旋钮可调整两个 LFO 的频率。在 延迟 模式，它们设置 LFO 的“淡入”时间。速度模式可以更改为 同步 模式。请参阅 按键功能 了解更多信息。

  2. LFO 波形——这些按钮可分别切换每个 LFO 的可用波形：三角波、锯齿波、方波、采样保持。相应的 LED 指示灯可直观地显示 LFO 的速度和波形。

  3. LFO 旋转控制——这两个控制旋钮可以调节 LFO 速度或延迟，由 LFO 延迟/速度开关 [23] 设置。

混频器部分：

  1. 操作系统 1 – 调整振荡器 1 的信号构成声音的比例。

  2. 操作系统 2 – 调整振荡器 2 的信号构成声音的比例。

  3. 子 – 调节构成声音的次八度振荡器的比例。附加输入 - 最多三个其他源可参与合成器输出；此控件可设置它们的电平。控件的功能通过开关设置 42.png 。

  4. 噪音/铃声/外部 – 确定旋转控制的功能 43.png. 当设置为 噪音，旋转控制设置添加到声音中的白噪声量；当设置为 Ring 时，它设置从环形调制器电路添加的输出量（环形调制器的输入是 Osc 1 和 Osc 2）；在 扩展 位置，连接到后面板连接器的外部信号 39.png 可以混合。

过滤部分：

  1. 类型 – 双位置开关选择滤波器类型： 经典的 配置一个可变过滤器，其基本特性可以通过 形状 和 坡 开关； 酸 配置一个 4 极二极管梯形低通滤波器，它模拟了 80 年代早期模拟合成器上的一种滤波器。

  2. 形状 – 三位开关；带有 类型 设置为 经典的，将滤波器特性设置为低通（LP)、带通（英国石油公司) 或高通 (惠普）。

  3. 坡 – 双位置开关；带 类型 设置为 经典的，将通带外的滤波器斜率设置为 12分贝 或者 24分贝 每个八度。

  4. 频率 – 大旋钮控制滤波器的截止频率（LP 或 HP）或其中心频率（BP）。

  5. 谐振 – 在滤波器特性中添加共振（滤波器频率处的响应增加）。

  6. 超速行驶 – 为混频器输出增加一定程度的预滤波器失真。

  7. 修改环境深度 – 控制调制包络修改滤波器频率的程度。

  8. LFO 2 深度 – 控制 LFO 2 修改滤波器频率的程度。

信封部分：

  1. 环境选择 – 分配包络推子 [40] 来改变振幅包络的参数 (放大器环境)、调制包络（模式环境)，或同时进行 (放大器+调制器环境）。

  2. 包络控制 - 一组四个推子，用于调节标准 ADSR 包络参数（攻击， 衰变， 维持 和 发布）。

  3. 触发 - 三位开关控制包络如何与连奏和滑音演奏风格配合。

琶音器部分：

  1. 开/连奏 – 打开或关闭琶音器。还允许将已录制的琶音序列中的音符连奏，或以连奏风格演奏。

  2. 闩锁/休息 – 设置琶音器连续播放当前节奏型。同时允许在琶音序列中插入休止符。琶音器关闭时，“Latch/Rest”按钮可启用“Key Hold”功能，模拟持续按住某个键直到按下另一个键的效果。

  3. 速度 – 将 arp 模式节奏设置在 40 至 240 BPM 范围内。

  4. 韵律 – 从32个预定义的琶音节奏模式中选择一个。LED显示屏显示模式编号。

  5. Arp 模式 – Arp 可以以多种序列演奏组成所选模式的音符；Arp 模式设置序列，也可以将 Arp 放入 记录 和 玩 基于实际演奏的音符而不是预定义序列的模式。

  6. 琶音八度/序列 – 4 位旋转开关，用于设置琶音模式播放的八度数。当琶音模式设置为 玩 或者 记录。

滑音部分：

  1. 滑行时间 – 设置滑音滑动时间；当控制器完全逆时针旋转时，滑音处于“关闭”状态。

效果部分：

  1. 失真 – 控制添加到合成器输出的后滤波器失真量。

  2. 振荡器滤波器模块 - 允许滤波器频率直接由振荡器 2 调制。

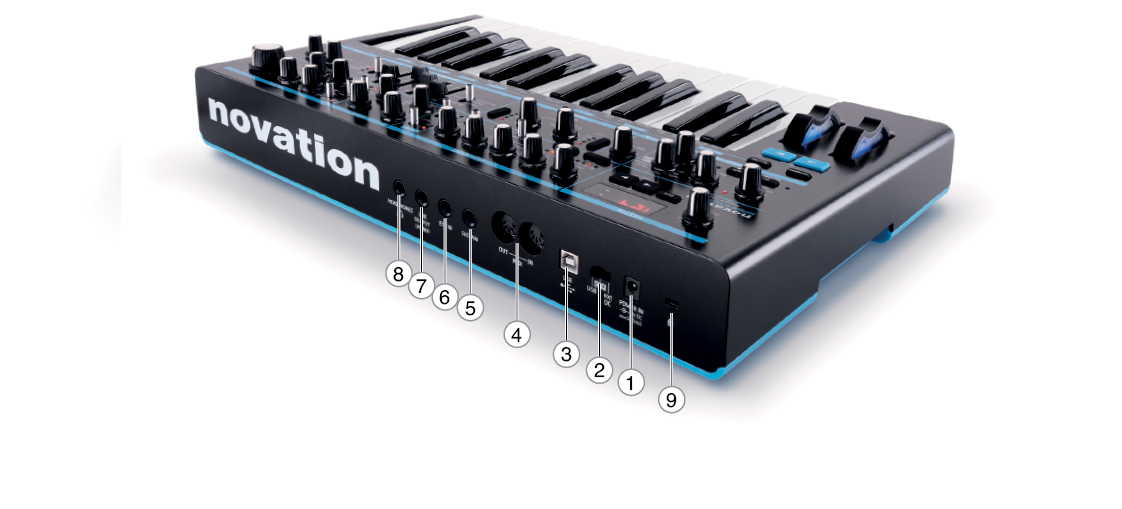

后面板


  1. 电源输入 – 供电时，请在此处连接提供的电源 Bass Station II 来自交流电源。

  2. 电源开关 - 三位开关：中心为 离开，设置为 外部直流 如果使用提供的交流电源，请设置为 USB 如果供电 Bass Station II 通过 USB 电缆从计算机连接。

  3. USB – 标准 USB 1.1 端口（兼容 2.0）。使用提供的电缆连接到计算机上的 A 型 USB 端口。

  4. MIDI 输入 和 出去 – 标准 5 针 DIN MIDI 插座，用于连接 Bass Station II 到其他配备 MIDI 的硬件。

  5. 维持 – 2 极（单声道）¼ 英寸插孔，用于连接延音踏板。N/O（常开）和 N/C（常闭）踏板类型均兼容；如果在 Bass Station II 通电后，启动时会自动感应类型（前提是您的脚不在踏板上！）。

  6. 外部输入 – ¼英寸插孔，用于外部麦克风、乐器或线路电平音频输入。输入为非平衡输入。连接到此处的音频源可能会与合成器声音混合。

  7. 线路输出 （单声道）- ¼” 插孔，带 Bass Station II的输出信号；连接您的录音系统、放大器和扬声器、音频混音器等。输出不平衡。

  8. 耳机 – 3 极 ¼ 英寸立体声耳机插孔（合成器输出为单声道）。耳机音量由音量控制器 [10] 调节。

  9. Kensington 安全槽 – 用于保护您的合成器。
