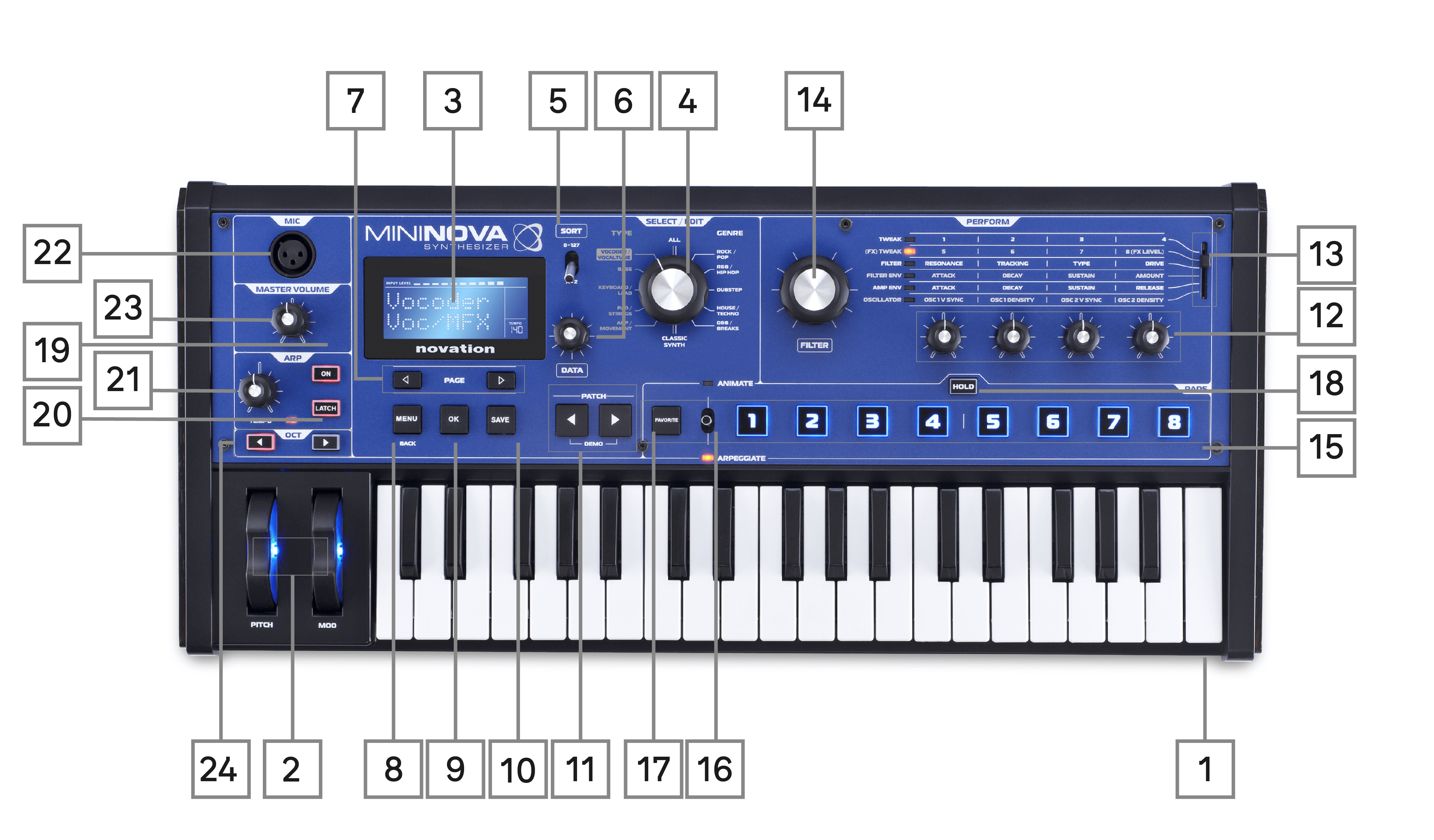

MiniNova visão geral do hardware

Teclado de 37 notas (3 oitavas) com sensor de velocidade.

TOM e MOD rodas: As Tom a roda retornará à posição central quando liberada.

Display LCD de matriz de pontos personalizado de 2 linhas x 8 caracteres para seleção de patches e acesso ao menu. O LCD também possui um medidor de gráfico de barras que mostra o nível do sinal de entrada de áudio, indicação de andamento em BPM e outras informações de status.

TIPO/GÊNERO seletor: use isto para selecionar um subconjunto de patches disponíveis.

ORGANIZAR switch: permite que você ordene seu conjunto de patches por número de patch ou em ordem alfabética por nome.

DADOS controle rotativo detido: usado na seleção de patches e para alterar valores de parâmetros dentro de menus.

PÁGINA Botões I e H: são usados para avançar e retroceder entre as páginas do menu.

MENU/VOLTAR Botão: Pressione para entrar no sistema de menus; dentro do sistema de menus, pressionar novamente retornará ao nível de menu anterior. Um toque longo (> 1 segundo) sairá completamente do sistema de menus.

OK botão: usado no sistema de menu para navegação (vai para o próximo nível de menu) e para confirmar a entrada de dados.

SALVAR botão: Usado para salvar alterações em patches.

Patch I e H: botões dedicados para navegar pelos patches disponíveis. Pressionar ambos os botões simultaneamente por pelo menos um segundo ativa o modo DEMO.

Controles rotativos: 4 controles rotativos “Tweak” para ajuste de parâmetros. A função de cada controle é determinada pela configuração do seletor PERFORM ROW [13]. (O uso de um controle rotativo no texto do manual é indicado por 'RCn', onde n é o número do controle; por exemplo, 'RC1' refere-se ao controle rotativo 1).

Executar seletor de linha: Este interruptor de 6 posições determina as funções dos quatro controles rotativos [12]. Um LED indica a linha atualmente selecionada e os parâmetros disponíveis para ajuste são impressos no MiniNovaPainel superior. Mover o seletor permite selecionar qualquer linha da tabela impressa no painel. As duas primeiras linhas atribuem os controles de Tweak a parâmetros selecionados de fábrica pela equipe de programação da Novation para cada Patch, dando acesso imediato às variações sonoras mais úteis e marcantes.

Filtro: este é um grande controle giratório projetado para auxiliar em performances mais expressivas ao vivo. Ele sempre ajusta a frequência de corte do Filtro 1.

PADS 1 a 8: um conjunto de oito pads multicoloridos, retroiluminados e sensíveis à pressão, que podem ser usados de duas maneiras principais: Animar ou Arpejar. Além disso, em conjunto com o botão FAVORITE [17], podem ser usados como botões de “Carregamento Rápido” para acessar patches preferidos.

ANIMAR/ARPEGGIAR interruptor: Um interruptor de 2 posições (acionado por mola para retornar ao centro), que atribui os pads [15] para atuarem como controles de animação ou pads de arpejador.

FAVORITO botão: usado para armazenar e recuperar patches preferidos em conjunto com os oito pads [15].

SEGURAR botão: modifica a ação de um pad [15] no modo Animate, “bloqueando-o” no estado “Ligado”.

SOBRE: botão retroiluminado para ligar e desligar o Arpejador. Quando selecionado "On", os oito pads [15] entram no modo Arpejador e o LED Arpejador na seção Pads acende.

TRAVA Botão: aplica o efeito Arpejador à(s) última(s) nota(s) tocada(s) continuamente, até que uma tecla subsequente seja pressionada. A função LATCH pode ser pré-selecionada para que entre em vigor assim que o Arpejador for ativado.

TEMPO controle: define o andamento do padrão Arpejador que está sendo tocado. Um LED adjacente pisca para fornecer uma indicação visual do andamento, e o valor real do BPM é exibido no LCD.

Entrada de microfone dinâmica: um conector XLR para a conexão do microfone gooseneck fornecido ou de um microfone dinâmico alternativo (ou seja, um microfone que não requer alimentação fantasma para funcionar). O microfone pode ser usado com o MiniNovae os recursos do VocalTune, ou roteados para as saídas de áudio. Esta entrada é sobrescrita quando um plugue jack é conectado à entrada EXT IN {8} no painel traseiro.

Volume Mestre: o controle de nível para as saídas de áudio principais e a saída de fone de ouvido.

Oitava + e – Botões: estes transpõem o teclado uma oitava para cima ou para baixo cada vez que são pressionados. LEDs multicoloridos associados confirmam que a transposição foi aplicada.

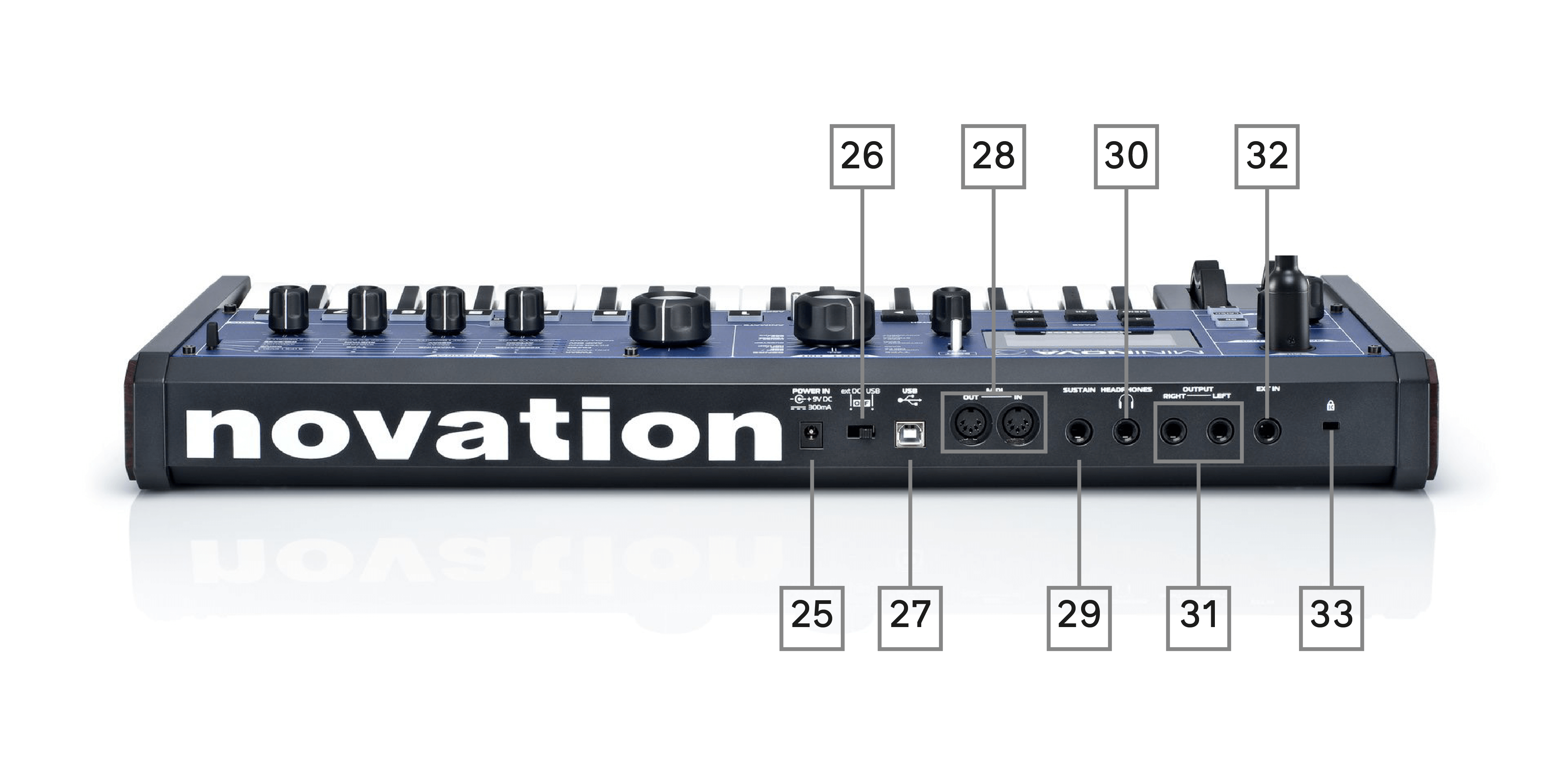

CC conector de alimentação: soquete padrão de 2,2 mm para conexão de fonte de alimentação externa Fonte de alimentação de 9 V CC (fornecido). Veja Requisitos de energia.

Interruptor liga/desliga: Interruptor de 3 posições:

Porta USB: Soquete USB Tipo B Tipo 1.1 (compatível com 2.0) para conexão com PC ou Mac

Conectores MIDI: conectores MIDI In/Out padrão (DIN de 5 pinos)

Soquete do pedal de sustentação: Conector jack de ¼” de 2 polos (mono) para conectar um pedal de sustain. Os tipos de pedal NO (Normalmente Aberto) e NC (Normalmente Fechado) são compatíveis; se você conectar o pedal quando o MiniNova estiver ligado, o tipo será detectado automaticamente durante a inicialização (desde que seu pé não esteja no pedal!). Veja Menu superior: global para maiores informações.

Entrada para fones de ouvido: Conector jack de ¼” de 3 polos para fones de ouvido estéreo. O volume dos fones é ajustado pelo controle MASTER VOLUME [23].

SAÍDA ESQUERDA e CERTO: 2 conectores jack de ¼” com saída estéreo principal. As saídas são desbalanceadas, com nível máximo de +5 dBu.

EXT ENTRADA: Conector jack de ¼” para instrumentos externos ou entradas de áudio de nível de linha. Esta entrada substitui um conector XLR conectado à Entrada de Microfone Dinâmico [22] no painel superior. A entrada é balanceada e pode aceitar um nível de entrada máximo de 0 dBu. A sensibilidade da entrada pode ser ajustada através do sistema de menus (consulte Menu superior: global).

Porta de eclusa Kensington: para proteger seu sintetizador.
