O Launchkey é capaz de controlar uma série de DAWs (Digital Audio Workstations) usando vários modos de encoder e pad.
Você pode usar os modos Encoder em seu Launchkey para controlar plug-ins, seus modos Mixer, Sends e Transport da DAW usando os Encoders.
Você também pode usar os pads do Launchkey nos modos DAW e Pad.
Muitos dos controles de DAW no seu Launchkey são específicos de DAWs, enquanto outros são recursos compartilhados. Dividimos os recursos de DAW em duas seções:
-
Recursos comuns a todas as DAWs.
-
Recursos específicos para determinadas DAWs.
O controle comum da DAW está relacionado aos recursos do seu Launchkey que funcionam em todas as DAWs compatíveis.
Assim que tiver lido essa seção, você poderá ler a seção relacionada à sua DAW.
Ao conectar seu Launchkey pela primeira vez a uma DAW, as seções do seu Launchkey são padronizadas para os seguintes modos:
|
Área de controle |
Modo padrão |
|---|---|
|
Encoders |
Plugin |
|
Drum Pads |
DAW |
|
Botões Fader |
Arm |
Os botões Track fazem a mesma coisa em todas as DAWs: pressione Track > para passar para a próxima trilha e < Track para passar para a trilha anterior.
Quando você move as trilhas, a tela do Launchkey 37 mostra temporariamente o nome da nova trilha.
Ao manter o Shift pressionado, os botões Track se acendem para indicar quando você pode mudar de trilha. Por exemplo, se estiver no Track 1, o botão < Track não se acenderá, pois você só poderá passar para a próxima trilha.
O banco de trilhas permite movimentar as trilhas em grupos de oito. O banco de trilhas em que você está também é o conjunto de oito trilhas que as configurações do mixer do Launchkey (p. ex., encoders
Para colocar oito trilhas em um banco, mantenha o Shift pressionado e pressione os botões < Track ou Track > para ir para o banco anterior ou seguinte.
Ao mover os bancos, a tela do seu Launchkey 37 mostra temporariamente o novo conjunto de trilhas, p. ex., trilhas do mixer 9 a 16.
Os modos de encoder atribuem os encoders do Launchkey 37 a diferentes conjuntos de controles.

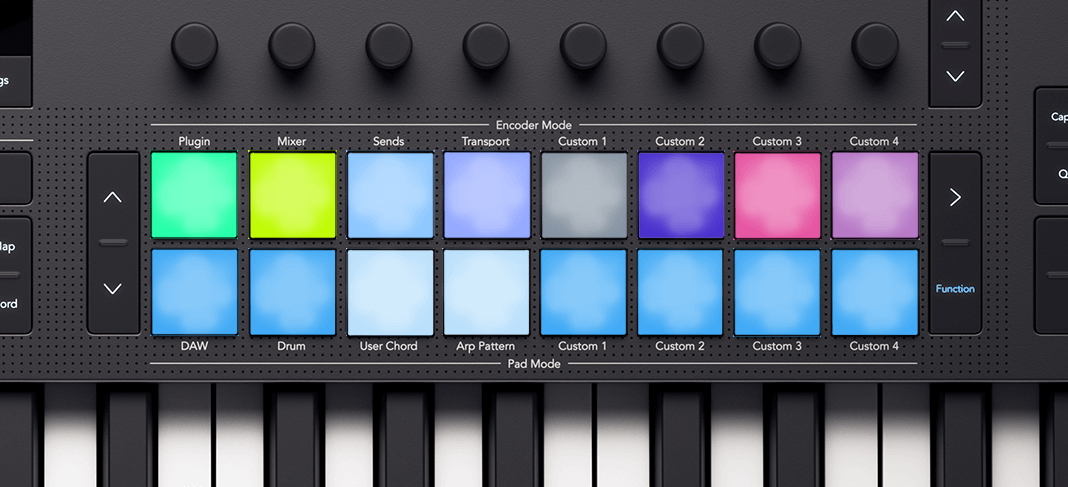

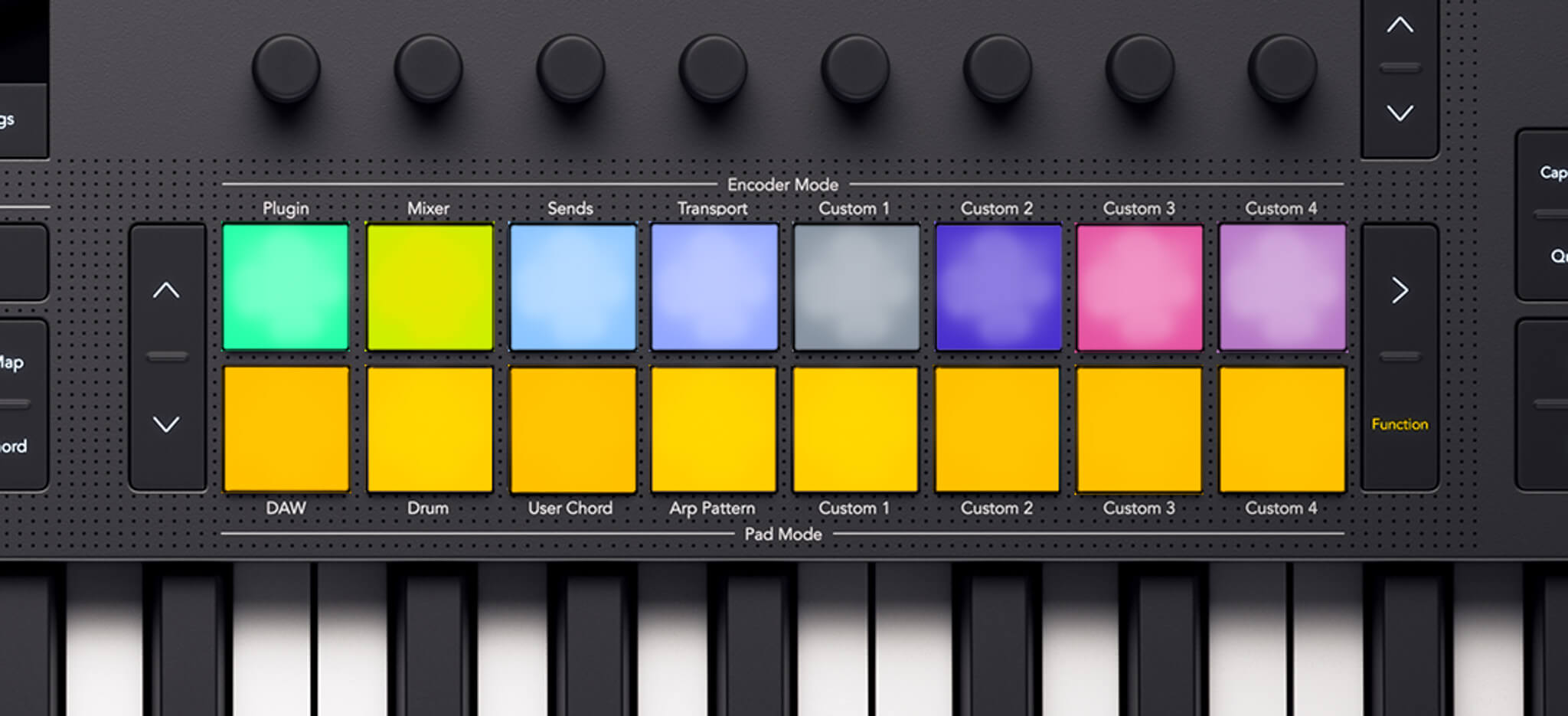

Para mudar o modo Encoder, mantenha o botão Shift pressionado e pressione um dos pads da linha superior.
Os modos Encoder relacionados ao controle DAW são:
-
Plugin - controla o plug-in atualmente em foco.
-
Mixer - controla o Level (nível) e o Pan (panorâmica) das trilhas.
-
Sends - controla os controles DAW Mixers Send
-
Transport - controla os elementos de transporte das DAWs para além dos botões Play/Pause /Loop/Stop
Para mais informações sobre cada modo Encoder na DAW, leia as próximas seções.
O modo Plugin atribui seus encoders para controlar o plug-in atualmente em foco na sua DAW. Você pode controlar os efeitos e instrumentos do plug-in de estoque da DAW e plug-ins de terceiros.
Cada DAW possui sua própria forma de atribuir controles de plug-in aos encoders, portanto, consulte a seção relacionada à sua DAW.
O modo de encoder Transport traz os controles da visualização de arranjos da sua DAW para os encoders, proporcionando controle prático da navegação do seu projeto.
A tela mostra nomes abreviados para os seguintes controles, explicados na tabela abaixo e nas seções a seguir:
|
Encoder |
Função |
Nome abreviado |
|---|---|---|
|
1 |
Posição Transport (Scrub) |
Scrb |
|
2 |
Zoom |
Zoom |
|
3 |
Ponto inicial do loop |
LPS |
|
4 |
Ponto final do loop |
LPE |
|
5 |
Seleção de marcadores |
Marca |
|
6 |
N/A |
|
|
7 |
N/A |
|
|
8 |
Tempo (BPM) |
BPM |
Nota
Esse modo é um pouco diferente no Ableton Live. Para mais informações, consulte Modo Encoder Transport do Live.
No modo de encoder Transport, o encoder 1 controla o Scrub ou a posição de reprodução. O encoder move o indicador de reprodução para a esquerda e para a direita em seu arranjo em batimentos.
A tela mostra a atual posição do indicador de reprodução em compassos e batimentos.
No modo de encoder Transport, o encoder 2 aumenta e diminui o nível do Zoom.
Mover o encoder Zoom no sentido horário aumenta o zoom e no sentido anti-horário diminui o zoom.
A tela exibe temporariamente a última mudança do Zoom:
|
|
|
No modo de encoder Transport, os encoders 3 e 4 controlam os pontos Loop Start (Início do loop) e Loop End (Fim do loop) em sua DAW.
Ao mudar os pontos de Loop, a tela mostra temporariamente o ponto de Loop que você mudou e sua posição em Bars (compassos) e Beats (batimentos).
No modo de encoder Transport, o encoder 5 move o indicador de reprodução da DAW pelos marcadores que você definiu na DAW.
Mover o encoder no sentido horário ou anti-horário move o indicador de reprodução para o marcador seguinte ou anterior.
Quando você move os marcadores, a tela exibe temporariamente o nome do marcador para o qual se moveu.
Se ainda não tiver definido nenhum marcador no seu projeto, o encoder Marker Select (Seleção de marcadores) não fará nada e, quando você o mover, a tela exibirá “No Markers” (Nenhum marcador):
A maneira de adicionar marcadores varia de uma DAW para outra. Para saber como adicionar marcadores na sua DAW, leia o guia de usuário de sua DAW específica.
Em termos de controle da DAW, os pads possuem dois modos: DAW e Drum. É possível alterá-los usando os botões Shift + modo Drum Pad.
No modo DAW, os pads mudam de função em função da DAW em uso. Consulte as respectivas seções do guia de usuário dessa DAW.
No modo Drum, os pads seguem o mesmo comportamento do modo Drum Pad normal.
No entanto, se estiver usando o modo Drum em uma DAW, os pads se iluminam na cor da trilha selecionada no momento para deixar claro qual trilha você está controlando.
Quando você seleciona o modo pad Drum, os pads acionam notas MIDI. Por padrão, as notas são ordenadas de C1 a D♯2 (da parte inferior esquerda à parte superior direita) e no canal MIDI 10.
No modo Drum, os pads acendem em azul fora de sua DAW e a cor da trilha em sua DAW. Os pads acendem quando você os toca.
Os botões Transport correspondem às funções de transporte de sua DAW. No entanto, você pode usar o botão Shift para acessar funções extras.
|
Botão |
Função |
Shift/Função secundária |
|
|---|---|---|---|
|
Reproduzir |
Inicia a reprodução. |
Segure o Shift e pressione Play (Reproduzir) para pausar/continuar a reprodução. |
|
|
Parar |
Interrompe a reprodução. |
Pressione Parar pela segunda vez para retornar o indicador de reprodução ao início do projeto. |
|
|
Gravar |
Alterna a função de gravação principal da sua DAW. |
||
|
Loop |
Ativa/desativa o loop. |
Os botões Workflow do seu Launchkey oferecem acesso rápido aos recursos da DAW para acelerar o seu fluxo de trabalho.
|
Botão |
Função |
Função Shift |
|
|---|---|---|---|
|
Capture MIDI |
Aciona o Capture MIDI (gravação MIDI retrospectiva, se disponível em sua DAW). |
||
|
Metronome |
Ativa/desativa o metrônomo. |
||
|
Quantise |
Aciona a função Quantise (Quantificar) da DAW no último clipe MIDI gravado ou selecionado. |
||
|
Undo |
Aciona a função Undo (Desfazer) de sua DAW (como ctrl/command + Z) |
Aciona a função Redo (Refazer) de sua DAW (como shift + ctrl/command + Z) |
Ao conectar o Launchkey e abrir o Ableton Live, você verá um anel de foco 2×8 ao redor dos clipes. Esse anel representa as duas fileiras de oito pads no seu Launchkey.
A trilha realçada no Live é a atual trilha selecionada. Todos os controles relacionados ao Track, por exemplo, os encoders do Launchkey, influenciam a trilha selecionada. Para mudar a trilha selecionada, pressione o
-
A tela do seu Launchkey's informa o nome da trilha recém-selecionada.
-
A trilha é “soft-armed” (armada suavemente) para que você possa reproduzi-la imediatamente.
-
Quaisquer controles relacionados ao Track, por exemplo, os encoders do seu Launchkey, influenciam a trilha recém-selecionada.
O anel de foco é movido somente se a trilha for movida além da oitava trilha na seleção atual.
Para o banco em conjuntos de oito trilhas, mantenha o Shift pressionado e pressione os botões Track <>. O anel de foco se move para incluir essa trilha, seja no início ou no final da área de foco, dependendo da direção em que você estiver fazendo o banco.
Em sua maior parte, os modos de encoder no seu Launchkey seguem os modos de encoder comuns da DAW . No entanto, o controle do plug-in lhe dá acesso a mais dispositivos do Ableton.
O modo de encoder Plugin oferece controle sobre oito parâmetros de cada vez no atual dispositivo ou instrumento selecionado.
Inicialmente, os encoders controlam os oito parâmetros principais, mas é possível usar os botões do banco de encoders para acessar mais páginas de controles para cada dispositivo. À medida que se move pela tela, são exibidos o nome do dispositivo e o título do banco de controles.
O modo de encoder Transport traz os controles da visualização de arranjos da sua DAW para os encoders, proporcionando controle prático da navegação do seu projeto.
A tela mostra nomes abreviados para os seguintes controles, explicados na tabela abaixo e nas seções a seguir:
|
Encoder |
Função |
Nome abreviado |
|---|---|---|
|
1 |
Posição de reprodução da vista de arranjo |
PlaybackPosition |
|
2 |
Zoom horizontal (para a posição de reprodução) |
Zoom Horizontal |
|
3 |
Zoom vertical (altura do Track) |
Zoom vertical |
|
4 |
Ponto inicial do loop |
Loop Start |
|
5 |
Ponto final do loop |
Loop End |
|
6 |
Seleção de marcadores |
Marker Select |
|
7 |
N/A |
|
|
8 |
Tempo (BPM) |
Tempo |
No modo de encoder Transport, o encoder 1 controla o Scrub ou a posição de reprodução. O encoder move o indicador de reprodução para a esquerda e para a direita em seu arranjo em batimentos.
A tela mostra a atual posição do indicador de reprodução em compassos e batimentos.
Dois encoders são atribuídos ao zoom no Live: Zoom Horizontal e Zoom Vertical.
Na vista Arrangement (Arranjo), o Zoom Horizontal mantém as alturas das trilhas iguais, mas aumenta e diminui o zoom, mantendo a posição de reprodução centralizada no zoom.
Na vista Session (Sessão), o encoder Zoom Horizontal se move entre as trilhas.
No modo de encoder Transport, os encoders 3 e 4 controlam os pontos Loop Start (Início do loop) e Loop End (Fim do loop) em sua DAW.
Ao mudar os pontos de Loop, a tela mostra temporariamente o ponto de Loop que você mudou e sua posição em Bars (compassos) e Beats (batimentos).
No modo de encoder Transport, o encoder 5 move o indicador de reprodução da DAW pelos marcadores que você definiu na DAW.
Mover o encoder no sentido horário ou anti-horário move o indicador de reprodução para o marcador seguinte ou anterior.
Quando você move os marcadores, a tela exibe temporariamente o nome do marcador para o qual se moveu.
Se ainda não tiver definido nenhum marcador no seu projeto, o encoder Marker Select (Seleção de marcadores) não fará nada e, quando você o mover, a tela exibirá “No Markers” (Nenhum marcador):
A maneira de adicionar marcadores varia de uma DAW para outra. Para saber como adicionar marcadores na sua DAW, leia o guia de usuário de sua DAW específica.
No Ableton Live, o seu Launchkey possui três modos de pad.
-
Clip (Clipe) - para iniciar clipes.
-
Sequencer (Sequenciador) - para editar e sequenciar clipes MIDI a partir dos pads do Launchkey.
-
Drum (Bateria) - para o controle do dispositivo Drum Rack do Ableton.
Para acessar os modos de pad Clip ou Sequencer, mantenha o Shift pressionado e pressione o Pad 9 (DAW) uma vez para Clip e duas vezes para Sequencer. A tela mostra em qual modo de Pad você está quando pressiona o DAW Pad.
|
|
|
Para acessar o modo de pad Drum, mantenha o Shift pressionado e pressione o pad 10 (Drum).
No modo de pad Clip, o Launchkey oferece controles para a apresentação ao vivo do seu conjunto, dando vida ao modo Session do Ableton. Você tem acesso a funções de iniciar e parar clipes, além de Mutes e Solos.

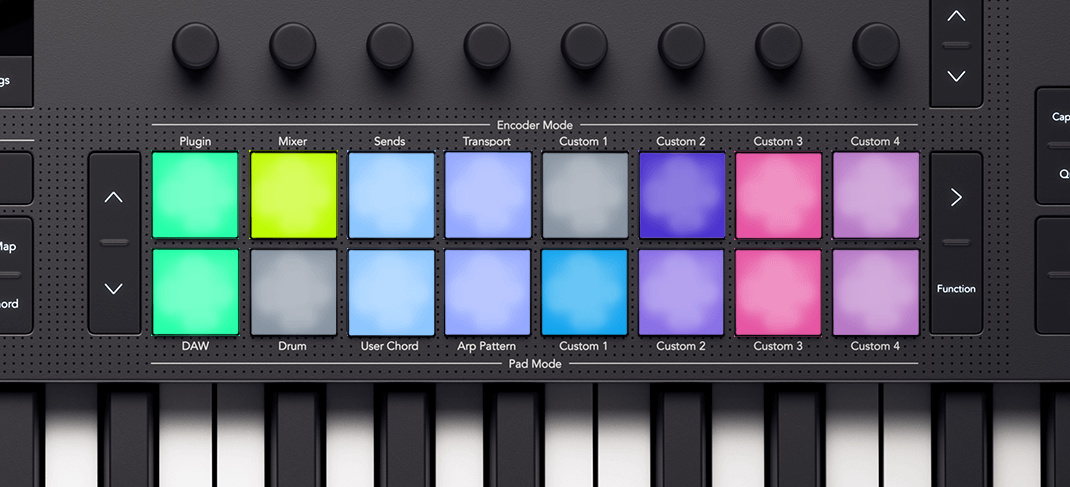

No modo de inicialização Clip, os pads representam o anel de foco 2×8 na vista Session do Live. Cada pad controla um clipe na vista Session.
Os pads acendem de diferentes maneiras, dependendo de seu estado:
-
Pads apagados indicam que o slot do clipe está vazio.
-
Os clipes disponíveis acendem na mesma cor do respectivo clipe no Live.
-
Os pads piscam em verde para indicar que o clipe foi selecionado e pulsam em verde quando um clipe está sendo reproduzido.
-
Os pads piscam em vermelho para indicar que o clipe foi selecionado para gravação e pulsam em vermelho enquanto você estiver gravando.
Para iniciar uma cena inteira (uma linha de clipes), pressione o botão Scene Launch > (Iniciar cena) à direita da linha superior. O botão Scene Launch acende na mesma cor que a cena no Live, caso tenha configurado as cores da cena.
Você pode alterar os controles da linha inferior dos pads usando o botão Function (Função). Cada vez que o botão Function é pressionado, alternam-se os seguintes controles:
-
Clip Launcher (o modo padrão, conforme descrito acima).

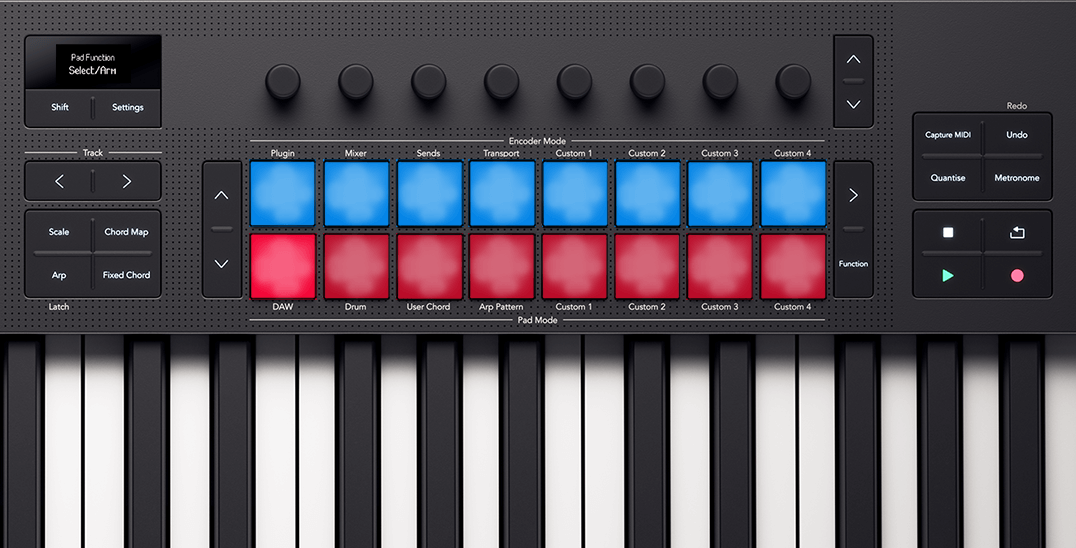

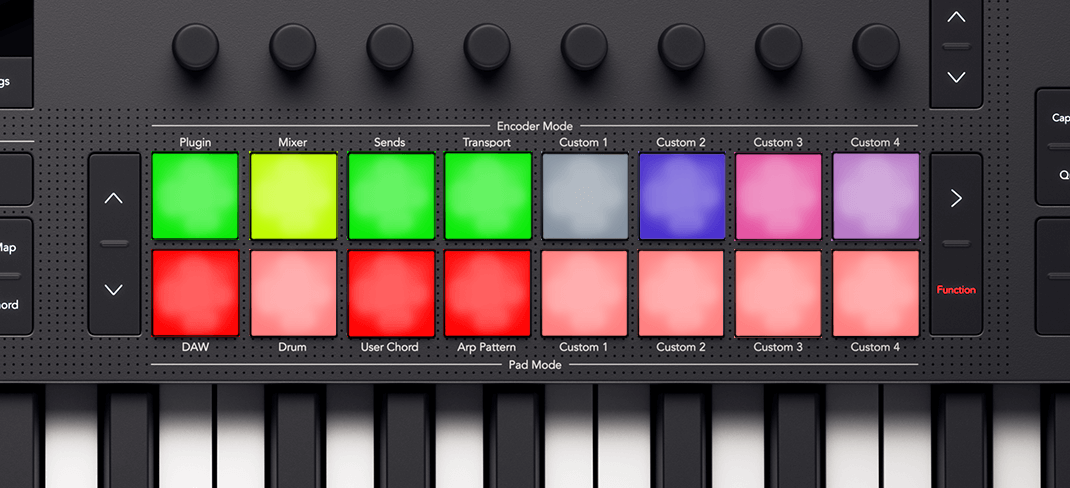

O modo Stop (Parar) altera a função da linha inferior, sendo assim, pressionar um pad interrompe a reprodução do clipe atual naquela trilha.

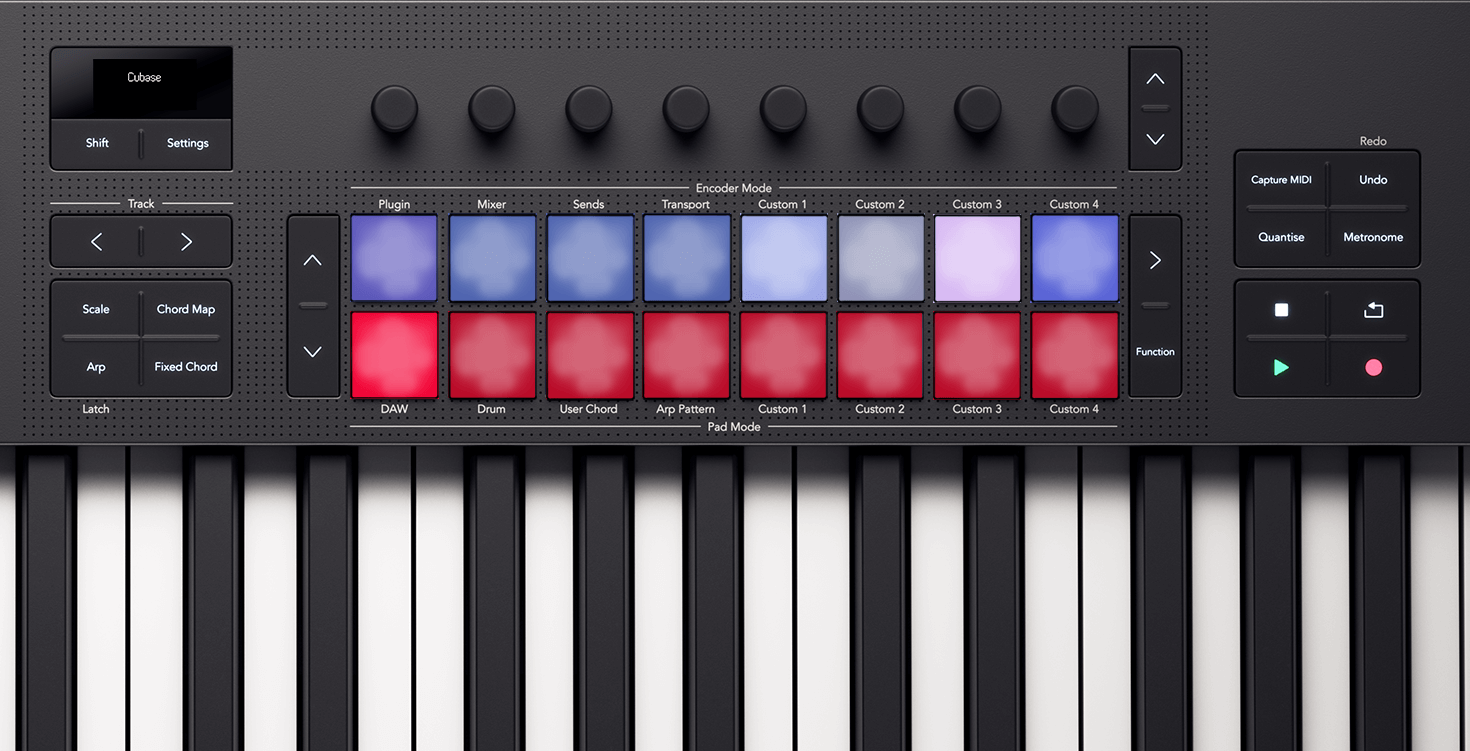

No modo Stop (Parar), os pads acendem em vermelho; eles acendem em vermelho-brilhante quando a trilha tiver um clipe sendo reproduzido e em vermelho-escuro nas trilhas que não tiverem um clipe sendo reproduzido. No modo Stop (Parar), o botão Function (Função) acende em vermelho.
O modo Mute (Silenciar) altera a função da linha inferior para que ela mostre o status Mute de cada trilha. Pressionar um pad silencia ou não silencia uma trilha.
No modo Mute, os pads se acendem em laranja; eles se acendem em amarelo-brilhante quando a trilha está ativa e em amarelo-escuro para trilhas silenciadas. No modo Mute, o botão Function (Função) se acende em amarelo.

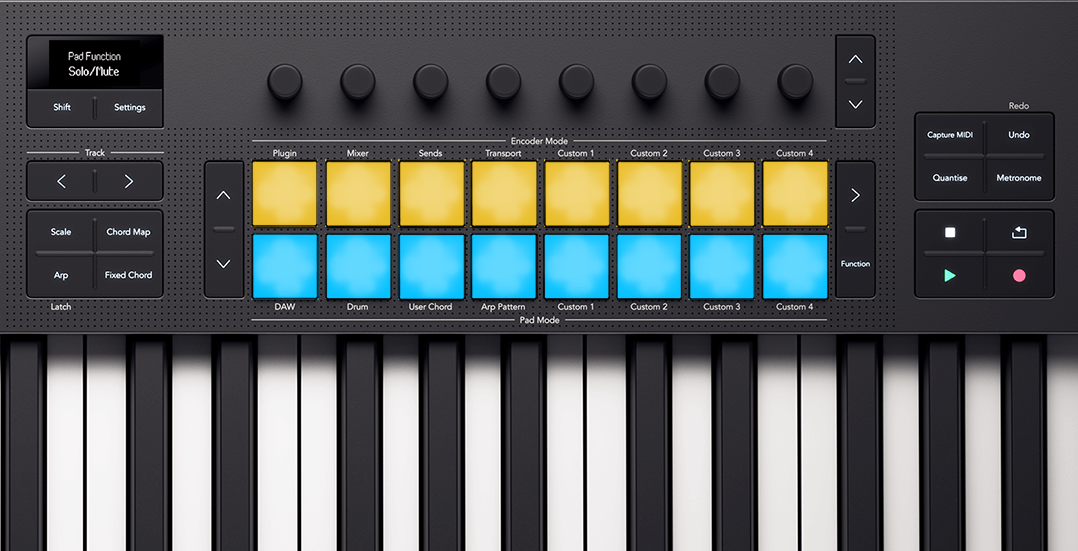

O modo Solo altera a função da linha inferior, portanto, pressionar um pad altera o estado Solo dessa trilha.
No modo Solo, os pads acendem em azul; eles acendem em azul-brilhante quando a trilha estiver em Solo e em azul-escuro quando não estiver em Solo. No modo Parar, o botão Function (Função) acende em azul.
O Launchkey 37 oferece controle de hardware dos sequenciadores de clipes do Ableton Live. Você pode criar padrões de bateria e sequenciar notas dentro de clipes usando os pads do Launchkey e modificar suas sequências usando os encoders.
Para acessar o modo Sequencer, mantenha o Shift pressionado e pressione o pad de bateria 9, DAW, de modo que a tela exiba Pad Mode Sequencer 2/2.
Ao entrar no modo Sequencer, o que os pads mostram varia de acordo com o que você selecionou no Live:
|
Você possui uma trilha MIDI selecionada, mas nenhum clipe selecionado. |
Os pads não mostram nada. Ao adicionar passos à sequência, o Live cria um novo clipe no slot de clipe selecionado para essa trilha MIDI. |
|
Você possui uma trilha MIDI selecionada e um clipe selecionado. |
A atual sequência do MIDI Clip selecionada é indicada nos pads, e é possível editar a sequência (os pads também podem ficar em branco se não houver notas no clipe). |
|
Você possui uma trilha de áudio selecionada. |
Não há nada mostrado nos pads, e você apenas pode criar sequências usando trilhas MIDI. |

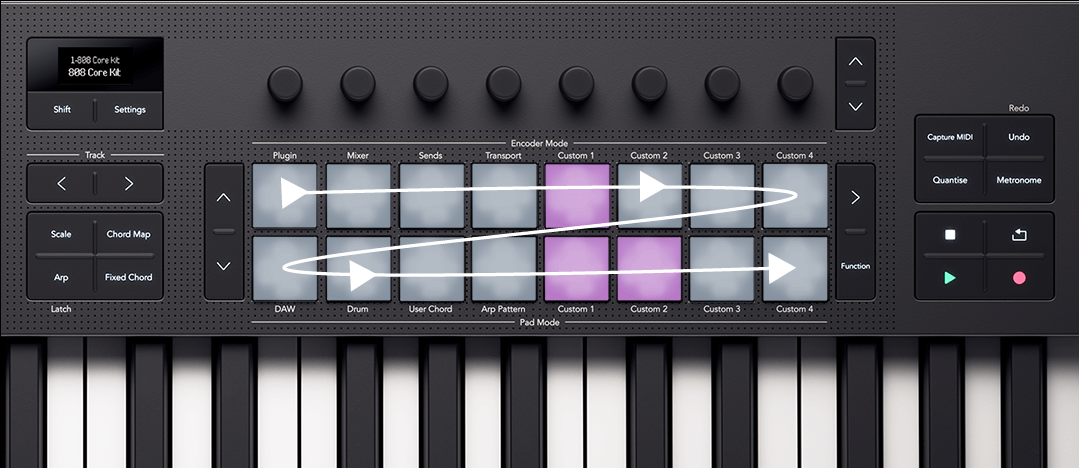

Cada um dos 16 pads do Launchkey representa um sequenciador de 16 passos, permitindo que você veja uma barra de um clipe em qualquer ponto.
Os passos com notas ativas acendem na cor da trilha do clipe. Os passos vazios permanecem apagados. Durante a reprodução do clipe, a posição de reprodução é representada por um pad branco.
Você pode criar e editar mais de uma barra de um clipe usando os botões Para baixo, à esquerda dos pads, para criar os passos adicionais. Você pode se deslocar entre os passos 1-16, 17-32 e assim por diante, usando os botões Para cima e Para baixo.
Também é possível manter a tecla Function (Função) pressionada e pressionar o botão Para baixo para duplicar o clipe atual e criar um clipe com o dobro da duração e barras idênticas. Depois de fazer isso, você pode ajustar cada barra para variação.
O Launchkey possui dois estilos de sequenciador, Melody (melodia) e Drum (bateria), dependendo do instrumento atribuído à trilha MIDI selecionada. O instrumento varia ligeiramente a forma como você insere as notas.
Caso selecione uma trilha MIDI com um Drum Rack, você verá o sequenciador de bateria. O sequenciador de bateria mostra a sequência de notas de uma única bateria, o Drum Rack Pad selecionado no momento, p. ex., o tarol. Alterar o Drum Rack Pad atualmente selecionado altera o que os pads mostram.
Para todos os demais tipos de trilhas, os pads usam o sequenciador de melodia. O sequenciador de melodia mostra todos os passos que possuem notas e permite sequenciar material polifônico.
Como existem dois estilos diferentes de sequenciador, bateria e melodia, existem dois métodos de entrada de notas.
Sequenciador de bateria
Esse método funciona quando você possui uma trilha MIDI selecionada que esteja usando o dispositivo Drum Rack do Ableton.
-
Selecione um pad Drum Rack. Para isso, pressione uma tecla no teclado que corresponda à bateria que você deseja usar, p. ex., D1 seleciona o Snare Drum (Tarol) aqui.

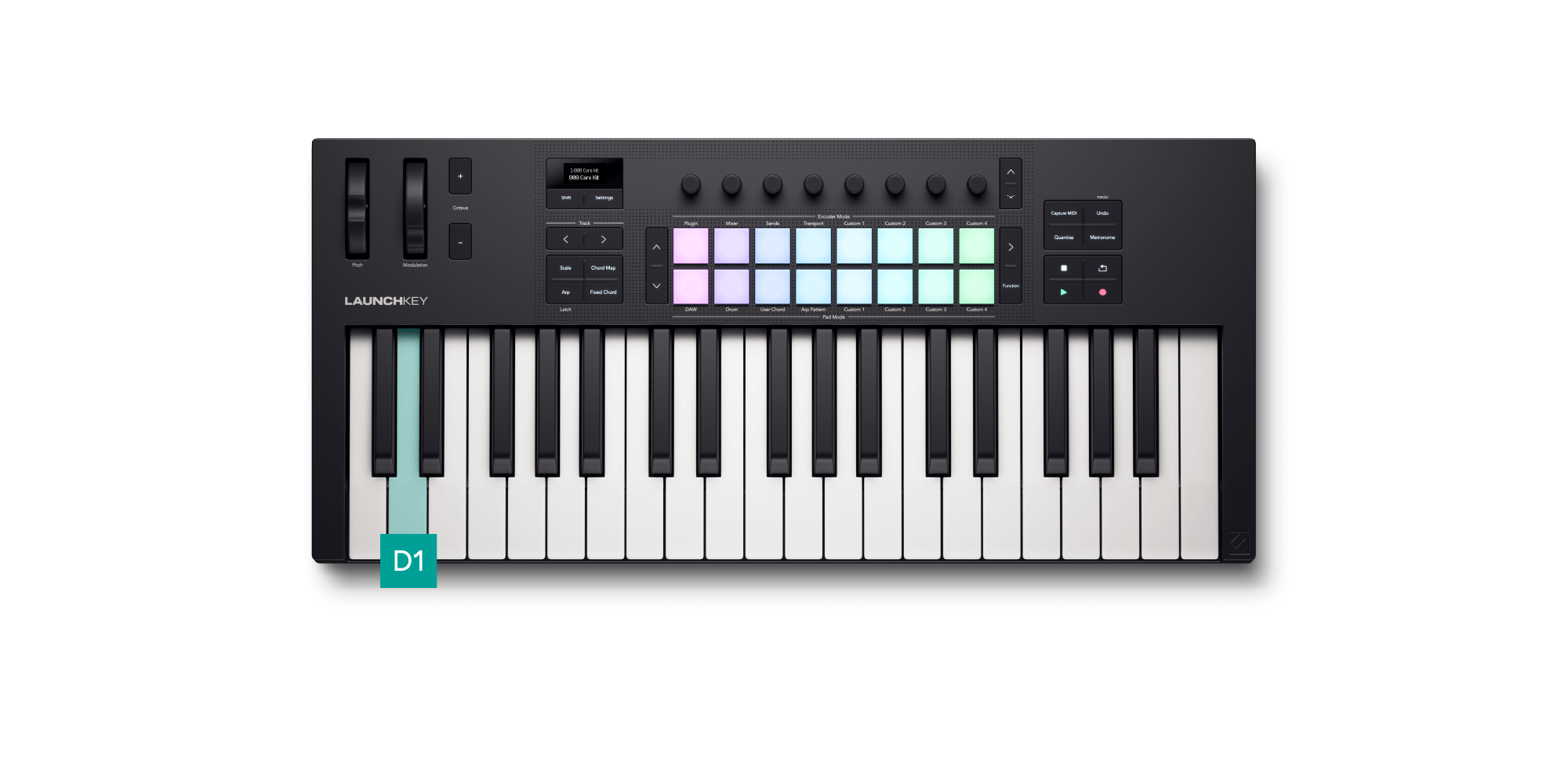

Pressionando a tecla D1 do Launchkey para selecionar a trilha Snare Drum.
Drum Rack do Ableton durante a seleção da trilha Snare Drum (Tarol).
-
Pressione um pad para cada passo da sequência à qual deseja atribuir a bateria selecionada. No exemplo abaixo, adicionamos um tarol aos passos 5, 13 e 14.

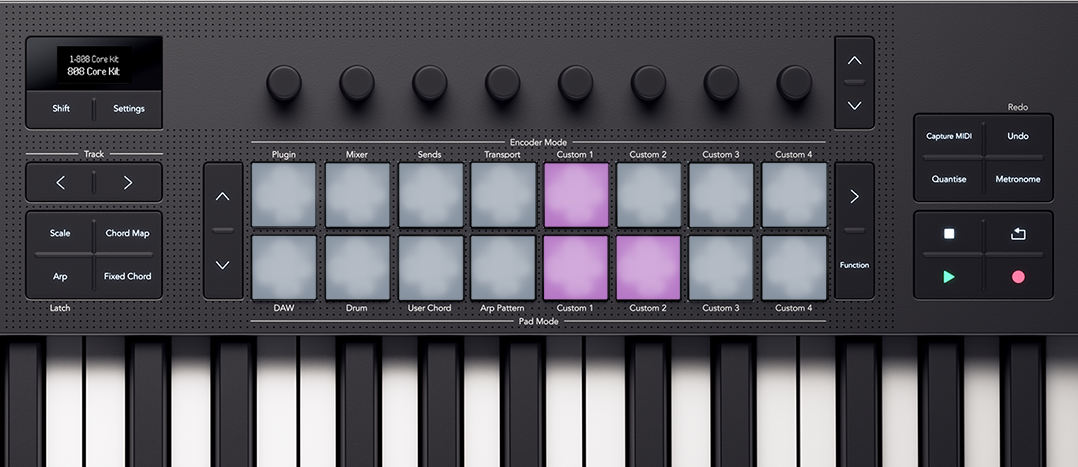

Os pads do Launchkey quando se seleciona o tarol.
Editor de notas MIDI do Ableton para o clipe selecionado, destacando a trilha Snare Drum (Tarol).
Para remover notas da sequência, pressione uma tecla para selecionar o Drum Rack (trilha de bateria) que deseja remover e pressione os pads dos passos que deseja remover.
Sequenciador de melodia
Esse método funciona para todos os instrumentos, exceto Drum Racks, nas trilhas MIDI.
-
Você pode inserir notas de duas maneiras:
-
Pressione a nota ou o acorde que deseja inserir nas teclas e, em seguida, pressione um pad para adicioná-lo àquele passo. Não é necessário manter as teclas pressionadas, pois seu Launchkey memoriza as últimas teclas pressionadas e as adiciona a um passo quando você pressiona o pad correspondente.
-
Segure um pad e reproduza a(s) nota(s) que deseja inserir nas teclas.
Os pads do Launchkey representam as notas no sequenciador.
Editor de notas MIDI do Ableton para o clipe selecionado.
-
Dica
Você pode adicionar notas e acordes a vários passos ao mesmo tempo pressionando vários pads simultaneamente.
Você pode usar o sequenciador do Launchkey para ajustar as configurações de cada passo.
Para tal, pressione e mantenha pressionada uma nota na sequência. A tela apresenta as configurações do Note Edit que podem ser acessadas pelos encoders 1 a 4.
|
Encoder |
Configuração de nota |
Explicação |
|---|---|---|
|
1 |
Velocidade |
Altera a velocidade da nota. Você pode segurar vários pads para ajustar a velocidade de várias notas ao mesmo tempo. |
|
2 |
Duração |
Altera a duração da nota em passos até a próxima instância dessa nota. |
|
3 |
Fina (Duração) |
Altera a duração da nota em décimos de um passo (incrementos de 0,1) até a próxima instância dessa nota. |
|
4 |
Nudge |
Desloca a nota para trás em até -20% ou para frente em até +70% (desde que a nota não esteja no início/fim do clipe). |
Clique em qualquer clipe MIDI no Ableton usando o mouse para selecionar esse clipe e permitir a edição da sequência usando os pads do Launchkey. No entanto, também é possível alterar o clipe no Launchkey. Para fazer isso no modo de pad Sequencer:
-
Pressione o botão Scene Launch (Iniciar cena) à direita da linha superior de pads. A tela exibe Sequencer Select Clip.
Os pads mostram os clipes disponíveis no anel de foco atual usando a cor do clipe. Os clipes vermelhos mostram os slots de clipes vazios. Você pode usar os botões para cima ˄ e para baixo ˅ e Track <> para mover o anel de foco.

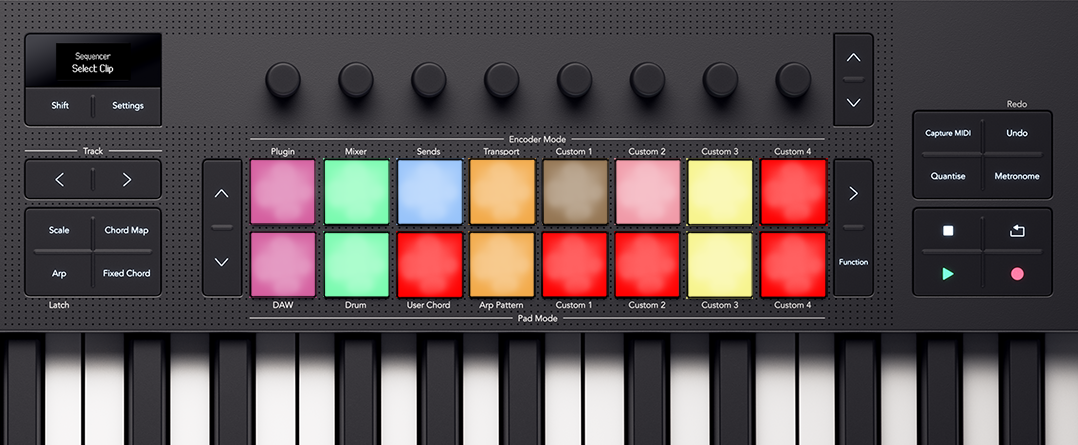

Os pads do Launchkey mostram os clipes que podem ser selecionados. Os slots de clipes vazios acendem em vermelho.
Vista Session do Ableton mostrando o anel de foco para as oito trilhas atuais.
-
Pressione um pad para entrar o clipe e iniciar seu sequenciamento. Dependendo do clipe que você escolher:
-
Ao pressionar um MIDI Clip, você acessa a vista de entrada de passos para editar a sequência.
-
Pressionar um MIDI Clip vazio cria uma nova sequência no slot e leva à vista de entrada de passos para editar a sequência.
-
Pressionar um clipe em uma trilha de áudio não faz nada.
Pressionar o botão Scene Launch novamente o conduzirá à sequência atual.
-
A seção Transport (Transporte) do seu Launchkey funciona de acordo com a explicação dada nos controles comuns da DAW: Transport , exceto pelo botão de gravação.
O que o botão de gravação do seu Launchkey faz varia de acordo com a tela aberta no Live.
-
Na vista Session, o botão Record (Gravar) aciona a gravação do clipe atualmente selecionado.
-
Na vista Arrangement (Arranjo), o botão Record (Gravar) aciona a gravação de todas as trilhas armadas no arranjo.
No modo Plugin DAW, os encoders do Launchkey operam os controles inteligentes do Logic Pro para o atual plug-in ou instrumento selecionado.
Quando você move um encoder, a tela informa o nome da trilha, o parâmetro e o valor.
|
|
|
Se o plug-in ou o instrumento tiver mais de oito controles inteligentes, será possível usar os botões do banco de encoders para acessar as páginas adicionais.
Dica
Você pode acessar os controles inteligentes do Logic Pro no canto superior esquerdo do Logic ou usando o atalho “B” em seu teclado do Mac.
O modo de encoder Mixer do Logic Pro possui três páginas, as duas primeiras são os modos comuns de mixagem da DAW, Volume e Pan (ver Launchkey Mk4 - DAW Control: Mixer Mode). O Logic possui uma página extra para seu plug-in EQ.
Para acessar o modo de mixagem EQ, use o botão para baixo do banco de encoders. Se não tiver um plug-in de equalização nessa trilha, a mudança para o modo Mixer EQ adiciona um à trilha em que você está.
Ao iniciar o modo Mixer EQ, a tela mostra temporariamente Mixer EQ, e quando você move os encoders no modo Mixer EQ, a tela mostra o nome da trilha, o parâmetro EQ e o valor (frequência em Hz ou ganho em dB).
|
Entrando no modo de encoder Mixer EQ do Logic. |
Controlando a frequência de banda do High Mid-EQ com o encoder 5. |
Quando você está no modo EQ Mixer, os encoders mapeiam para os seguintes controles do Logic Pro EQ:
|
Encoder |
Parâmetro |
Nome da tela |
|---|---|---|
|
1 |
Banda 2 Frequência |
Low Shelf (realce baixo) |
|
2 |
Banda 2 Ganho |
Low Shelf (realce baixo) |
|
3 |
Banda 4 Frequência |
Low Mid (médio-baixos) |
|
4 |
Banda 4 Ganho |
Low Mid (médio-baixos) |
|
5 |
Banda 6 Frequência |
High Mid (médio-agudos) |
|
6 |
Banda 6 Ganho |
High Mid (médio-agudos) |
|
7 |
Banda 7 Frequência |
High Shelf (realce alto) |
|
8 |
Banda 7 Ganho |
High Shelf (realce alto) |
Dica
Uma dica para lembrar de qual modo EQ se trata: os encoders ímpares controlam a frequência das bandas e os encoders pares controlam o ganho das bandas.
No Logic Pro, o modo pad DAW é dividido em dois submodos:
-
Mixer (Select/Arm/Solo/Mute)
-
Live Loops
Para mudar o submodo, pressione o botão Function (Função).
Ao mudar de submodo, a tela exibe temporariamente a função Pad:
|
|
|
O modo Mixer permite o controle do Select, Record Arm, Solo e Mute usando os pads.
Na página um, a linha superior de pads controla a trilha selecionada e os pads acendem na cor da trilha. A linha inferior controla o estado do Record Arm, o vermelho-brilhante indica que a trilha está armada para gravação e o vermelho-escuro indica que a trilha não está armada para gravação.
Na página dois, a linha superior de pads controla a trilha Solos e a linha inferior controla a trilha Mutes.
Para alternar entre Select/Arm e Solo/Mute, pressione os botões de navegação para cima ˄ e para baixo ˅ dos pads.
|
Os pads do Launchkey no modo Select/Arm do Logic. |
Os pads do Launchkey no modo Solo/Mute do Logic. |
Select/Arm é o modo Pad padrão.
É possível usar < Track e Track > para se deslocar por uma única trilha ou usar o banco de trilhas para mover as oito trilhas que os pads controlam .
Nota
Todas as trilhas Send ou “Master” [sic] também são exibidas no modo Mixer. Você pode alterar os estados de Mute/Solo da mesma forma que as demais trilhas.
O modo Live Loops oferece ao Launchkey controle sobre loops individuais e os botões de cena para acionar uma coluna de loops.
A linha superior de pads controla seus Loops.
A linha inferior dos pads controla os Scenes.
A linha superior de pads representa os Loops da trilha selecionada. As cores dos pads correspondem às cores dos Loops.
|
A sessão Live Loops do Logic com o Track 1 selecionado. |
Os pads mostrando as cores do Loop. |
Dica
Para alterar as cores no Logic Pro, acesse Exibir > Mostrar cores > Selecione um Loop > Clique em uma cor para alterar a cor do Loop.
Para reproduzir um Loop, pressione um pad. Enquanto um loop está sendo reproduzido, o pad pulsa em verde.
Para interromper um Loop, pressione o pad do Loop em execução.
Se você pressionar outro pad na mesma linha, será iniciado o próximo Loop. O próximo loop é iniciado de acordo com a forma como você definiu a opção “Quantize Start” (Início da quantificação) na parte superior direita da janela Live Loops.
Para gravar um Loop, pressione um slot de Loop vazio (um pad não iluminado). Enquanto o Loop estiver sendo gravado, o pad pisca em vermelho; pressione-o novamente para interromper a gravação do Loop e iniciar a reprodução do Loop.
Pressionar um Pad da linha inferior aciona um Scene. No Logic Pro Live Loops, um Scene é uma coluna de Loops, ou seja, um Loop de cada trilha.
Botões Scene do Logic Pro Live Loops na parte inferior da página. A barra laranja mostra quais cenas correspondem aos oito pads.
A linha inferior de pads do Launchkey 37 aciona cenas do Logic Live Loops.
Nota
O acionamento de um Scene (cena) não aciona a gravação em slots de loop vazios.
O pad de qualquer Loop em reprodução pulsa em verde para indicar que está ativo. Ao navegar (ver Como navegar no modo Live Loops do Logic Pro) pelas trilhas, você verá quais Loops estão sendo reproduzidos como parte do Scene em execução.
No modo Live Loops, os botões para cima ˄ e para baixo ˅, à esquerda dos pads, fazem a movimentação entre as trilhas.
Os botões Track <> fazem a rolagem para a esquerda e para a direita de seus Loops/Scenes.
À medida que você se desloca pelos Tracks e Scenes, as cores do Pad são atualizadas em tempo real para corresponder às células dos Live Loops
O Launchkey tem como padrão os seguintes modos:
-
Modo Encoder - Plugin
-
Modo PAD - DAW
Para mais informações sobre o que cada controle do seu Launchkey está controlando, acesse MIDI Remote na parte inferior da janela do Cubase e você verá o seguinte:
Dica
Também é possível controlar o Nuendo, a DAW de “produção avançada de áudio” da Steinberg. O comportamento de controle é o mesmo do Cubase.
No modo Plugin, seus encoders de Launchkey são mapeados para os oito Quick Controls (Controles rápidos) do Cubase.
Os Quick Controls do Cubase funcionam por trilha. Ao alterar a trilha selecionada, os encoders são mapeados para os Quick Controls que você configurou para essa trilha.
Dica
Para configurar as atribuições de Quick Control para cada trilha no Cubase, consulte a seção Quick Controls da trilha no Guia de usuário do Cubase .
É possível ver as atribuições dos Quick Controls na seção MIDI Remote do Cubase.
Ao mover um encoder, a tela mostra temporariamente o nome e o valor do Quick Control.
O modo de encoder Mixer do Cubase possui três páginas, sendo que as duas primeiras são os modos comuns do DAW Mixer, Volume e Pan. (Ver Launchkey Mk4 - DAW Control: Mixer Mode). O Cubase possui uma página extra para controlar a seção EQ da faixa de canal do Cubase.
Para controlar o EQ do Cubase, use os botões do banco de encoders para acessar a página Mixer EQ.
Quando seus encoders se encontram no modo Mixer EQ, eles mapeiam o seguinte:
|
Encoder |
Parâmetro |
Nome da tela |
|---|---|---|
|
1 |
Banda 1 Frequência |
Lo Freq (baixa frequência) |
|
2 |
Banda 1 Ganho |
Lo Gain (baixo ganho) |
|
3 |
Banda 2 Frequência |
LMF Freq (LMF frequência) |
|
4 |
Banda 2 Ganho |
LMF Gain (LMF ganho) |
|
5 |
Banda 3 Frequência |
HMF Freq (HMF frequência) |
|
6 |
Banda 3 Ganho |
HMF Gain (HMF ganho) |
|
7 |
Banda 4 Frequência |
Hi Freq (alta frequência) |
|
8 |
Banda 4 Ganho |
Hi Gain (alto ganho) |
Dica
Para abrir a faixa de canal do Cubase, vá para o MixConsole e clique no botão Editar configurações de canal
No modo pad DAW, há duas páginas de pads.
-
Página 1 - Controles Select e Arm
-
Página 2 - Controles Mute e Solo
Para alternar entre as páginas, use os botões para cima ˄ e para baixo ˅, à esquerda dos pads.
Quando se muda de página, a tela exibe temporariamente quais configurações os pads estão controlando:
|
|
|
Na página Select Arm (Selecionar Armar), a linha superior controla a seleção da trilha e os pads se iluminam nas cores da trilha.
A linha inferior controla as definições de Recording Arm da trilha. Os painéis se acendem em vermelho-brilhante para indicar que uma trilha está armada e em vermelho-escuro para indicar que está desarmada.
|
Cubase com trilha 1 selecionada e os estados de armação de gravação visíveis. |
Os pads do Launchkey 37 refletem os estados de seleção e armação de gravação da trilha nos pads. |
Na página 2, a linha superior controla o Mixer Solo. Os pads acendem em rosa-claro para indicar que uma trilha está em solo e em rosa-escuro para indicar uma trilha não em solo.
A linha inferior de pads controla o Mute. Os pads ficam amarelos, amarelo-brilhante para indicar as trilhas silenciadas e amarelo-escuro para indicar as trilhas não silenciadas.
|
Cubase com os estados Mute e Solo do Mixer visíveis na parte superior das trilhas do MixConsole. |
Os pads do Launchkey 37 refletem os estados Mute e Solo do mixer nos pads. |
No modo Plugin, você pode usar os encoders do Launchkey para controlar oito parâmetros no plug-in que estiver em foco. A maioria dos plug-ins nativos do FL Studio é compatível com o modo de encoder do Launchkey.
Nota
Os parâmetros para os quais o Launchkey mapeia nos plug-ins do FL Studio constituem mapeamentos predefinidos fixos. Para plug-ins de terceiros, você pode usar o modo de encoder Custom para criar seus próprios mapeamentos.
No modo de encoder Mixer, o seu Launchkey tem controle sobre o Channel Rack, o Mixer e o EQ do FL Studio. São cinco páginas de controle e você pode usar os botões do banco de encoders para se deslocar entre os controles:
|
Página |
Modo Mixer |
|---|---|
|
1 |
Volume do Channel Rack |
|
2 |
Panorâmica do Channel Rack |
|
3 |
Volume do Mixer |
|
4 |
Panorâmica do Mixer |
|
5 |
EQ |
Os encoders controlam a panorâmica do mixer no Channel Rack.
Ao controlar o equalizador do FL Studio, os encoders fazem o mapeamento para os seguintes controles do equalizador:
|
Encoder |
Parâmetro |
Nome da tela |
|---|---|---|
|
1 |
Banda 1 Frequência |
Low Shelf (realce baixo) |
|
2 |
Banda 1 Nível |
Low Shelf (realce baixo) |
|
3 |
Banda 2 Frequência |
Peaking |
|
4 |
Banda 2 Nível |
Peaking |
|
5 |
Banda 3 Frequência |
High Shelf (realce alto) |
|
6 |
Banda 3 Nível |
High Shelf (realce alto) |
|
|
|
O modo DAW Pad funciona como um seletor de Channel Rack com até 16 canais do Channel Rack simultaneamente. Cada pad representa um único canal que você pode acionar usando uma nota C5. Os pads acendem na cor do canal ao qual você atribui o pad.
Quando você pressiona um pad, o FL Studio seleciona o canal e aciona o áudio. O pad então acende em branco para mostrar o canal selecionado, e o nome do canal aparece momentaneamente na tela. Você pode selecionar um canal do hardware por vez. O FLkey mostra quando você não tem nenhum canal selecionado no FL Studio.
O layout do pad é da esquerda para a direita, de baixo para cima, em duas linhas de oito. Os canais na linha inferior se alinham com o layout do potenciômetro Channel Rack Pan/Volume.
Além do Launchkey's Controle DAW comum, você tem a seguinte integração projetada especificamente para aproveitar ao máximo o Bitwig Studio.
Gravar alterna entre ativar/desativar a gravação do Arranger ou ativar/desativar a sobreposição do Clip Launcher.
Você pode alterar a atribuição do botão de gravação na janela de status do controlador.
Quando estiver na visualização do Iniciador do Bitwig Studio, pressione os botões para cima ou para baixo à esquerda dos pads para selecionar a cena anterior ou seguinte no Iniciador.
Para selecionar a faixa anterior ou seguinte, pressione Acompanhar <>. Para avançar oito faixas, segure Shift e pressione Faixa <>.
Na maioria dos casos, os modos do codificador em seu Launchkey siga o modos comuns do codificador DAW. Controles remotos. Além disso, os controles do plugin podem acessar os plugins/dispositivos, controles remotos de trilha ou controles remotos de projeto do Bitwig.
Para alterar o modo do codificador, segure Mudança e pressione uma das almofadas na linha superior rotulada Modo codificador.
Segurar Mudança e pressione o Plug-in almofada para selecionar o Modo de Controle Remoto.
Você pode controlar três tipos diferentes de controles remotos no Bitwig Studio:
-
Plugins/Dispositivos
-
Controles remotos de trilha
-
Projetos remotos.
Contenção Mudança e pressionando o Plug-in o bloco alterna entre eles.
Se houver mais de uma página, pressione os botões para cima ou para baixo à direita dos codificadores para alternar entre as páginas.
Segurar Mudança e pressione o Misturador pad para selecionar o Modo Mixer.
Os codificadores controlam o volume ou o panorama do banco de faixas selecionado no momento.
Pressione os botões para cima ou para baixo à direita dos codificadores para alternar entre Volume e Panorâmica. Como alternativa, segure Mudança e pressione o Misturador teclado para alternar entre as duas opções.
Segurar Mudança e pressione Envia para selecionar o Modo de Envio.
Os codificadores controlam os envios de efeitos do banco de oito faixas atualmente selecionado.
Se houver mais de uma página, pressione os botões para cima ou para baixo à direita dos codificadores para alternar entre as páginas.
Segurar Mudança e pressione o Transporte teclado para selecionar o Modo de Transporte.
Os codificadores controlam várias funções de transporte:
-
Mova o marcador de reprodução.
-
Aumente ou diminua o zoom na linha do tempo horizontalmente (Arranger) ou selecione a faixa anterior/seguinte (Clip Launcher).
-
Ampliar a altura da trilha selecionada no momento (Arranger) ou Selecionar cena anterior/seguinte (Clip Launcher).
-
Mova o início do loop.
-
Ajuste o comprimento do loop.
-
Selecione o marcador de sinalização anterior/próximo.
-
N / D.
-
Ajuste o ritmo do projeto.
Para alterar o modo Pad, segure Mudança e pressione uma das almofadas na linha inferior rotulada Modo Pad.
Os modos de pad disponíveis são:
-
Pad DAW - Modo iniciador/sequenciador de clipes
-
Pad de bateria - Modo bateria
Segurar Mudança e pressione o DAW pad para selecionar o modo Clip Launcher Pad - 1. A tela mostra Modo Pad: Lançador 1/2.
Use os pads para acionar ou gravar clipes no Iniciador.
As cores dos blocos correspondem ao status dos clipes:
-
Apagado - Slot vazio
-
Cor do clipe - Clipe não reproduzido
-
Verde (piscando) - Clipe prestes a começar a tocar
-
Verde (pulsante) - Clipe atualmente em reprodução
-
Vermelho - O slot do clipe está pronto para gravar
-
Vermelho (piscando) - Clipe prestes a começar a gravar
-
Vermelho - (pulsante) Clipe, atualmente gravando
Pressione os botões para cima ou para baixo à esquerda dos pads para selecionar a cena anterior ou seguinte.
Pressione o botão de seta à direita da linha superior do painel, >, para iniciar a cena selecionada no momento.
Alterne entre diferentes modos da linha inferior do painel:
-
Branco - Controle de clipe (padrão)
-
Vermelho - Parar clipes
-
Amarelo - Faixas solo
-
Laranja - Silenciar faixas
O Modo Sequenciador permite criar e editar clipes que ficam no Iniciador de Clipes do Bitwig Studio. Recomendamos que você ative a opção Selecione faixas quando… Selecionando clipes no Iniciador de clipes, em Painel > Configurações > Comportamento.
Segurar Mudança e pressione o DAW pad para selecionar o modo Clip Launcher Pad. A tela mostra Modo Pad: Sequenciador 2/2.
Use os pads para inserir e editar notas para o clipe selecionado no momento.
Em faixas de instrumentos com uma Drum Machine, primeiro selecione uma nota de bateria que deseja editar no teclado e, em seguida, pressione os pads para inserir notas no clipe. Repita esse processo para outros instrumentos de bateria.
Em todas as outras faixas de instrumentos, as notas podem ser inseridas polifonicamente. Mantenha pressionada uma única nota ou um acorde no teclado e pressione um ou vários pads para atribuir as notas a essas etapas. A última nota ou acorde tocado é memorizado, então você pode inserir notas pressionando um pad somente após tocar uma nota ou acorde. Como alternativa, você pode pressionar um pad primeiro e depois tocar as notas no teclado, mantendo-o pressionado.
Pressione os botões para cima ou para baixo à esquerda dos pads para navegar pelas páginas de clipes se o clipe selecionado no momento contiver mais de 16 etapas.
Para estender a duração de um clipe, selecione a página do clipe que deseja editar. Ao começar a inserir notas, o clipe será estendido automaticamente.
No Modo de Seleção de Clipe, pressione os botões para cima ou para baixo à esquerda dos pads para selecionar a cena anterior ou seguinte.
Pressione > para entrar no Modo de Seleção de Clipes. Os controles mostrarão os clipes presentes na área atualmente em foco.
Pressione um pad para selecionar o clipe que deseja editar. O clipe será iniciado automaticamente.
Se não houver nenhum clipe presente, um novo clipe será criado.
Segurar Função e pressione um ou vários pads para copiar as notas. A tela mostra 'Copiado'. Enquanto ainda segura Função, Pressione outro teclado para colar as notas. A tela mostrará "Colado".
Segurar Função e pressione o botão para cima para duplicar o conteúdo do clipe.
Segurar Função e pressione o botão para baixo para alternar entre diferentes resoluções de grade do clipe.
Segurar Mudança e pressione o Tambor pad para selecionar o Modo Pad de Bateria. A tela mostra o Modo Pad: Bateria.
Pressione os pads para tocar notas em uma Drum Machine. O pad inferior esquerdo da tecla Launchkey corresponde à célula de bateria inferior esquerda da Drum Machine. Por padrão, o pad enviará C1 no canal MIDI 10.
Os pads ficarão levemente iluminados na cor da trilha (padrão) ou na cor atribuída a uma célula de bateria. Se uma célula de bateria estiver vazia, o pad não ficará aceso.
Se uma célula de bateria for acionada, o pad acenderá em uma cor mais brilhante. A célula selecionada no momento acenderá em branco brilhante.
Você pode usar seu Launchkey 37 em uma variedade de outras DAWs. A integração é menos profunda, mas usando o HUI você ainda pode usar alguns recursos principais.
Nota
Os recursos no modo HUI são diferentes da seção de controle comum do DAW.
HUI (Human User Interface) é um protocolo MIDI que permite que controladores MIDI se comuniquem com DAWs sem scripts de controlador personalizados. Se não houver um script dedicado, sua DAW pode suportar HUI.
Isso permite que seu controlador execute funções básicas como:
-
Controle do mixer (volume, panorâmica, mudo/solo)
-
Controle de transporte (reproduzir, parar, gravar)
-
Seleção de faixas
Você pode usar seu Launchkey 37, via HUI, em muitas DAWs. Descrevemos a configuração nas DAWs a seguir, mas os passos são semelhantes na maioria das DAWs:
-
Reaper (HUI parcial)
-
Estúdio Um
-
Ferramentas profissionais
-
Vá para Pro Tools > Configuração > Periféricos…
-
Clique em 'Controladores MIDI' aba:
-
Sob 'Tipo', selecione HUI:
-
Sob 'Receber de', selecione:
-
Windows: Predefinido > MIDIIN2(Launchkey 37 MIDI) [Emulado].
-
macOS: Predefinido > Launchkey 37 DAW Fora
-
-
Sob 'Enviar para', selecione
-
Windows: Predefinido > MIDIOUT2 (Launchkey 37 MIDI) [Emulado].
-
macOS: Predefinido > Predefinido > Launchkey 37 DAW em.
-
-
Se configurado corretamente, as configurações devem corresponder ao seguinte, com '# Ch's' definido como 8:
-
Clique em 'OK'.
-
Vá para Reaper > Configurações… > Controle/OSC/web
-
Clique em 'Controle/OSC/web'.
-
Clique em 'Adicionar' e selecione HUI (parcial).
-
Selecione Focusrite - Novation - Launchkey 37 - DAW Fora sob 'Entrada MIDI':
-
Selecione Focusrite - Novação - Launchkey 37 - DAW em sob 'Saída MIDI':
-
Clique em 'OK'.
-
Clique em 'OK' para fechar a janela.
Controle de teclado
-
Clique em 'Estúdio Um' na parte superior da tela.
-
Clique em 'Opções'.
-
Vá para 'Dispositivos externos'.
-
Clique em 'Adicionar'.
-
Clique em 'Novo teclado'.
-
Definir 'Receber de' e 'Enviar para' para o Launchkey 37's Portas MIDI (primeiras entradas):
-
Habilitar 'Enviar relógio MIDI' e 'Usar início do relógio MIDI'.
-
Clique em 'OK' na parte inferior da janela.
Agora você pode usar Launchkey 37 um teclado MIDI padrão para gravar faixas MIDI/instrumentos.
Controle DAW
-
Clique em 'Estúdio Um' na parte superior da tela.
-
Clique em 'Opções'.
-
Vá para 'Dispositivos externos'.
-
Clique em 'Adicionar'.
-
Selecione o 'Mackie > HUI' opção no menu do lado esquerdo.
-
Definir 'Receber de' e 'Enviar para' para o Launchkey 37's Portas DAW (segundas entradas):
-
MIDIIN2 e MIDIOUT2 no Windows.
-
DAW no Mac.
-
-
Clique em 'OK' na parte inferior da janela.
Agora você deve ser capaz de gravar faixas MIDI/instrumentos com o teclado e controlar o mixer.
Em Dispositivos Externos, você deverá ver dois Launchkey 37 dispositivos.
A implementação do HUI varia de acordo com o DAW, mas geralmente você pode controlar o seguinte:
-
Modo DAW – o controle das almofadas Mudo/Solo e Armar/Selecionar para as faixas em foco. O botão Função alterna entre os dois modos.
-
Modo Mixer – o controle dos codificadores Volume/Frigideira. Os botões do Encoder Bank alternam entre os dois modos.
-
Modo de envio – o controle dos codificadores Envia AE. Os botões do Encoder Bank alternam entre os diferentes envios.
-
Navegação– Faixa < e Faixa > alternar entre as faixas. Mantenha pressionada a tecla Shift e pressione os botões de faixa para alternar entre bancos de oito faixas em todos os modelos.
-
Os controles de transporte são mapeados para as funções de transporte correspondentes na sua DAW.
-
Manter Shift pressionado e mover um codificador visualiza o parâmetro do codificador na tela, sem afetar o valor.
